การเปลี่ยน Feeder Unit ชุดป้อนเส้น

อธิบายวิธีถอดและประกอบ AMS lite Feeder Unit สำหรับงานซ่อมบำรุง เหมาะสำหรับงานที่ต้องเปลี่ยนหรือถอดตรวจชุด feeder, ชุด motor, ฝาครอบ feeder และชุด filament funnel ภายใน AMS lite โดยเน้นให้ทำตามลำดับ ไม่ข้ามขั้น และตรวจตำแหน่งสาย สปริง และเฟืองก่อนประกอบกลับทุกครั้ง

ก่อนเริ่มงาน ให้ถอด AMS lite ออกจากเครื่องพิมพ์และตัดการเชื่อมต่อกับระบบไฟก่อนเสมอ เพราะ Bambu Lab ระบุว่าการปล่อยให้ AMS เชื่อมต่อกับเครื่องขณะทำงานซ่อมบำรุงอาจทำให้เกิดไฟฟ้าลัดวงจร ความเสียหายของอุปกรณ์อิเล็กทรอนิกส์ และความเสี่ยงด้านความปลอดภัยได้

ใช้คู่มือนี้เมื่อไหร่

ให้ใช้คู่มือนี้เมื่อจำเป็นต้องถอดหรือประกอบ AMS lite Feeder Unit ในระดับชิ้นส่วน เช่น ต้องเปลี่ยน feeder, เปลี่ยน motor, ตรวจสายไฟ, ตรวจชุด funnel หรือแก้ปัญหาที่ต้องเปิดฝาครอบ feeder ออกมาดูภายใน งานนี้มีชิ้นส่วนขนาดเล็กหลายชิ้น โดยเฉพาะสกรู สปริง สายไฟ และชุดเฟือง ดังนั้นควรเตรียมพื้นที่ทำงานให้สะอาด มีถาดแยกสกรู และถ่ายรูปตำแหน่งสายก่อนถอด หากไม่มั่นใจควรหยุดและปรึกษาฝ่ายบริการก่อนเริ่มงาน

รายการ	รายละเอียด	หมายเหตุ
อะไหล่ที่เกี่ยวข้อง	AMS Left Feeder Unit, AMS Right Feeder Unit, AMS Feeder Cap, AMS Feeder Motor Components, AMS Filament Funnel Unit ซ้ายและขวา	Bambu Lab แยกรายการอะไหล่ที่เกี่ยวข้องไว้สำหรับคู่มือนี้
เครื่องมือ	แหนบปากแบน, ประแจหกเหลี่ยม H1.5 และ H2.0	H1.5 ใช้กับสกรูชุด funnel ส่วน H2.0 ใช้กับสกรูชุด motor
สกรู	Screw A รุ่น M3×5 B0010 สำหรับยึด motor จำนวน 4 ตัว และ Screw B รุ่น BT2×13 B00200 สำหรับยึด AMS Filament Funnel Unit จำนวน 6 ตัว	แนะนำให้แยกสกรู A และ B ออกจากกันทันทีหลังถอด เพื่อป้องกันสลับตำแหน่ง

ภาพรวมชิ้นส่วน AMS lite Feeder Unit

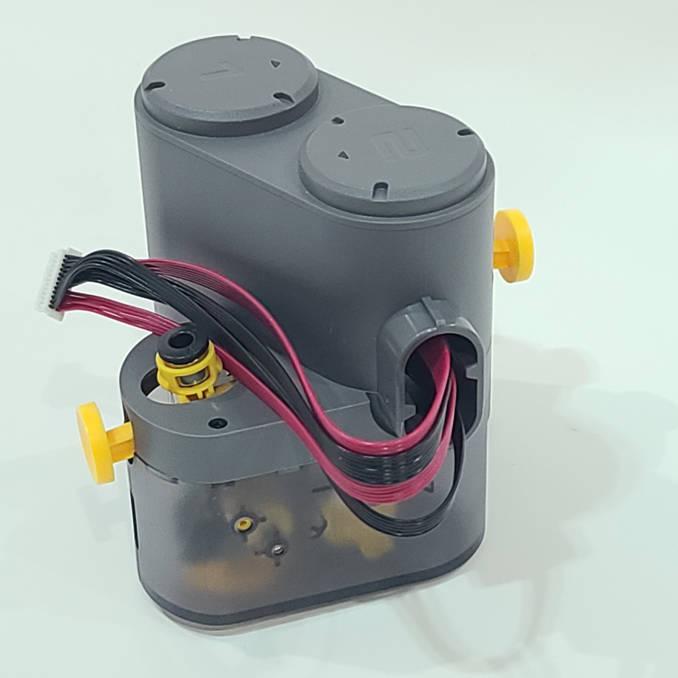

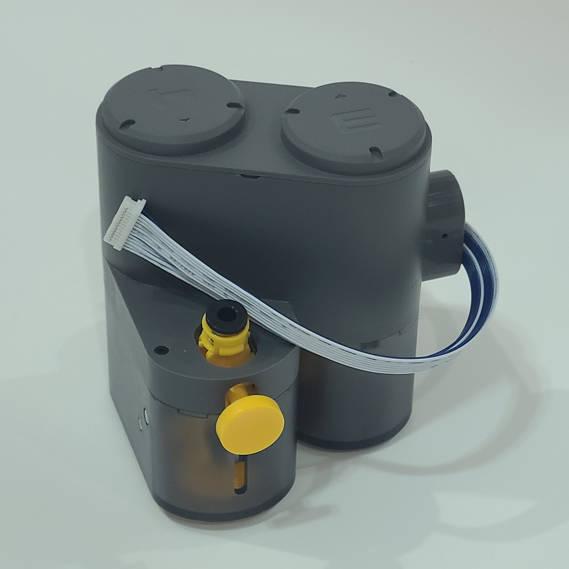

AMS lite Feeder Unit แบ่งเป็นชุดซ้ายสำหรับช่อง 1 และ 2 กับชุดขวาสำหรับช่อง 3 และ 4 รูปร่างโดยรวมคล้ายกัน แต่ตำแหน่งสายและบางตำแหน่งของชุดเฟืองจะต่างกันตอนประกอบกลับ จึงควรดูทิศทางจากภาพก่อนเริ่มทำงาน

ในรายการอะไหล่ของ Bambu Lab จะพบว่า feeder ซ้ายและขวาเป็นคนละรายการ แม้หน้าตาจะใกล้เคียงกันก็ตาม การแยกชิ้นส่วนให้ถูกด้านจึงสำคัญมาก โดยเฉพาะตอนประกอบสายและชุด funnel กลับเข้าที่ เวลาสั่งอะไหล่ ต้องสั่งให้ถูก โดยให้ดูตัวเลขที่ระบุไว้ด้านบน

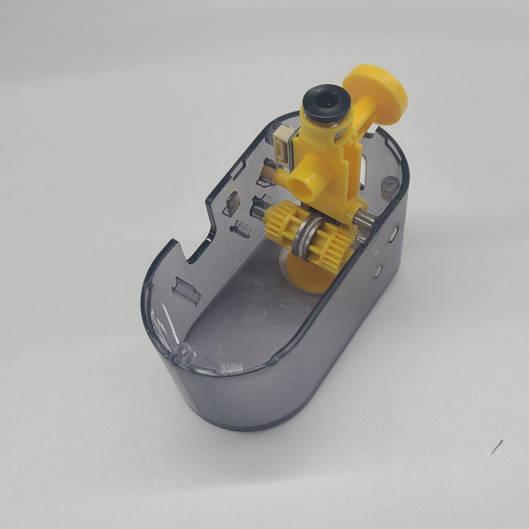

ฝาครอบ feeder, motor และ filament funnel เป็นชิ้นส่วนหลักที่จะเกี่ยวข้องกับการถอดประกอบครั้งนี้ ให้สังเกตหน้าตาของชิ้นส่วนก่อนเริ่มงาน เพราะเมื่อถอดออกมาแล้วชิ้นส่วนบางตัวมีตำแหน่งและทิศทางที่ต้องใส่กลับให้ถูกด้าน

ก่อนเริ่มถอด

ก่อนลงมือ ให้ถอดสายที่เกี่ยวข้องกับ AMS lite ออกจากเครื่องพิมพ์ ตรวจให้แน่ใจว่าไม่มีไฟเลี้ยงเข้าอุปกรณ์ และจัดตำแหน่งชิ้นงานให้มั่นคง หากชิ้นงานลื่นหรือเอียงขณะไขสกรู อาจทำให้หัวสกรูเสียหรือเครื่องมือไปกระแทกสายไฟภายในได้

วิดีโอ

ขั้นตอนถอด AMS Feeder Unit

ขั้นตอนที่ 1: ถอด AMS Feeder Cap

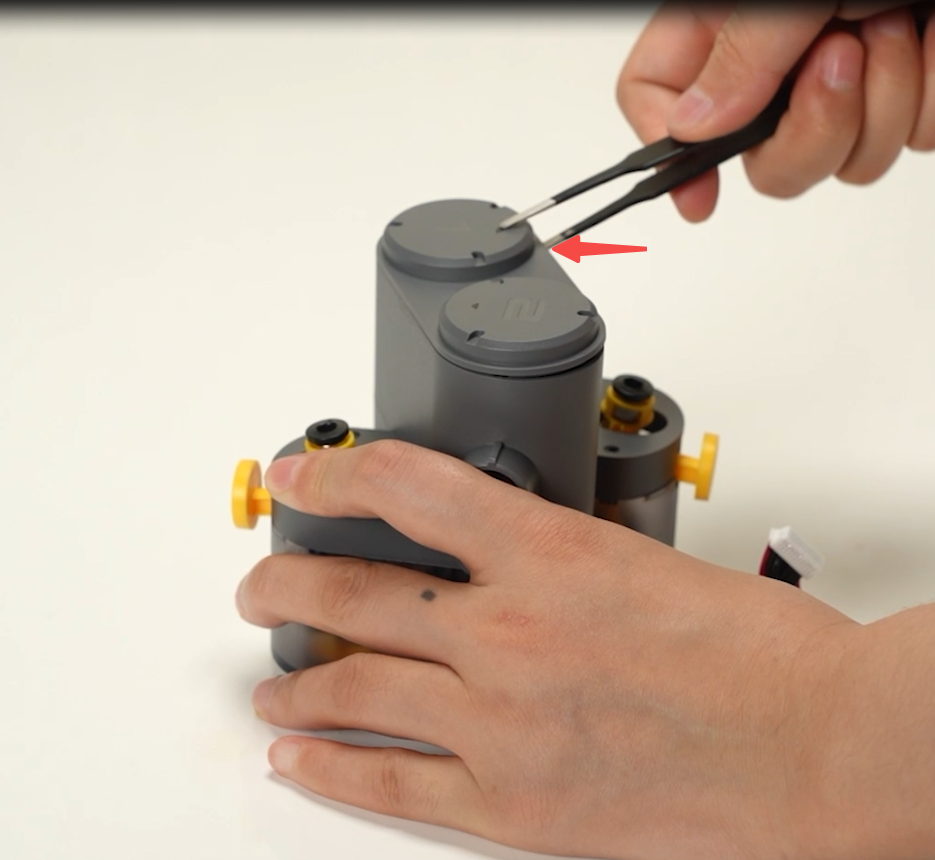

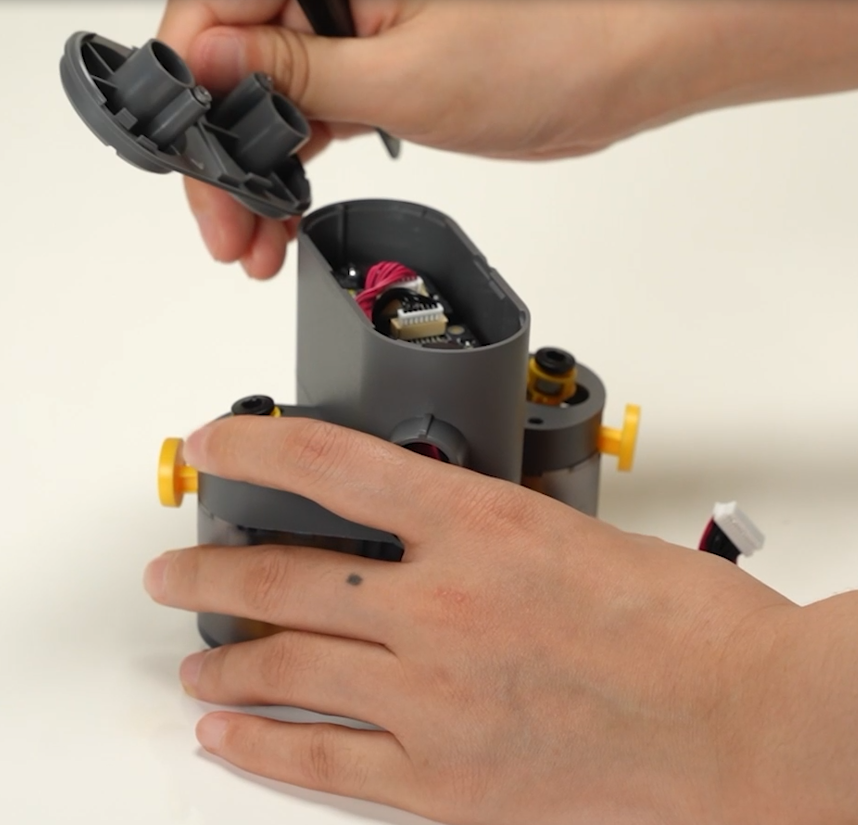

ใช้แหนบปากแบนค่อย ๆ งัดฝาครอบด้านบนจากร่องบากตามตำแหน่งที่คู่มือแสดงไว้ แล้วค่อย ๆ ยกฝาครอบออก ไม่ควรงัดแรงในครั้งเดียว เพราะขอบฝาครอบและคลิปล็อกอาจเสียรูปได้

เมื่อฝาเริ่มเปิด ให้ยกออกอย่างระมัดระวังและสังเกตตำแหน่งคลิปล็อก ฝาครอบนี้จะต้องใช้กลับตอนประกอบ ดังนั้นไม่ควรวางทับหรือกดจนฝาโก่ง

ขั้นตอนที่ 2: ถอด AMS Filament Funnel Unit

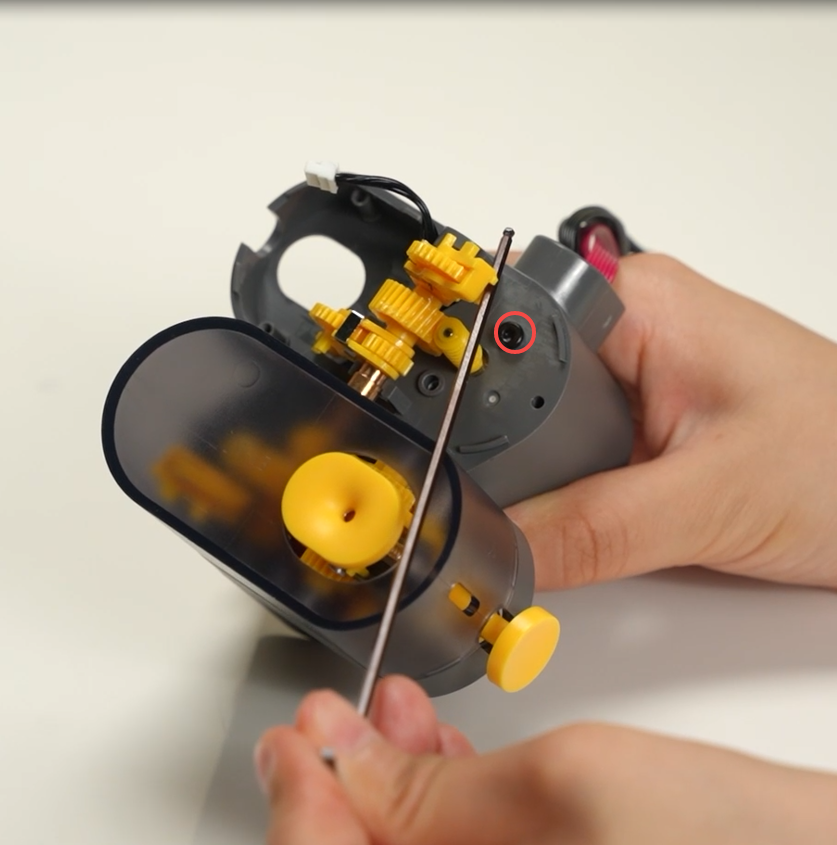

ใช้ประแจหกเหลี่ยม H1.5 ไขสกรู B จำนวน 3 ตัว เพื่อคลายชุด AMS Filament Funnel Unit ออกจากตัว feeder จากนั้นจึงค่อยถอดสายและสปริงตามลำดับ

หลังสกรูหลวมแล้ว ให้ยกชุด funnel ขึ้นอย่างระมัดระวัง จะเห็นสายไฟและกลไกภายใน อย่าดึงชิ้นส่วนขึ้นเร็วเกินไป เพราะสายและสปริงยังเกี่ยวอยู่กับชุด feeder

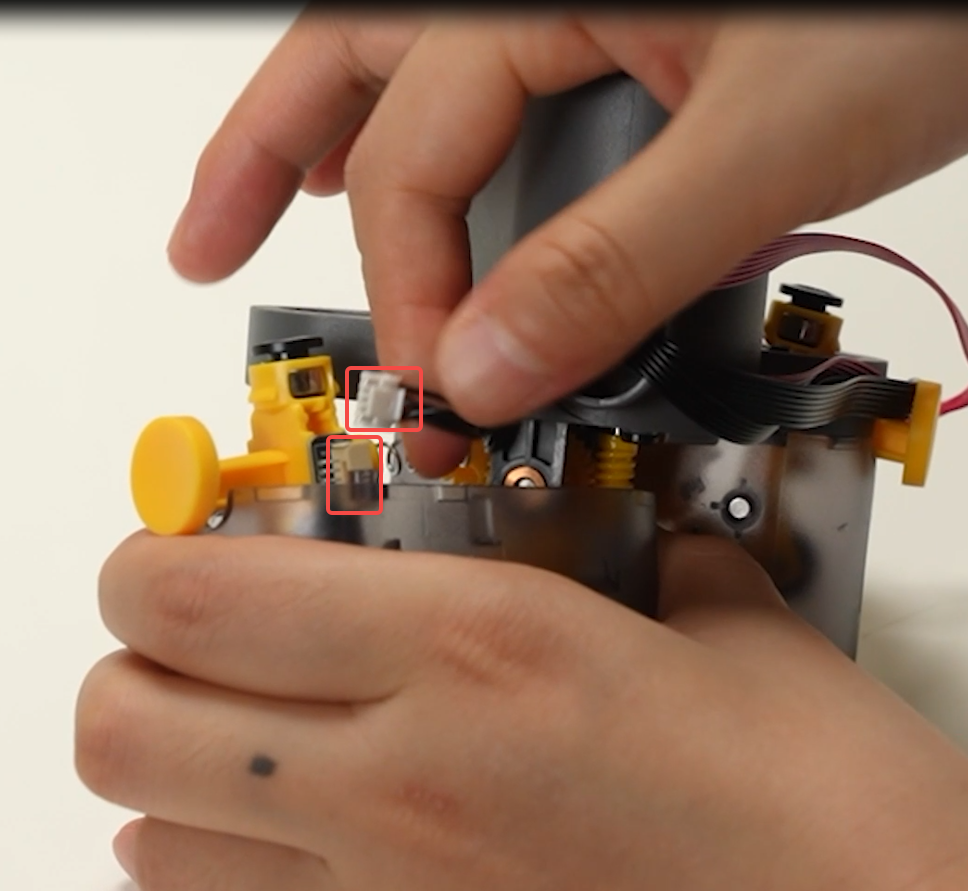

ถอดสายของ AMS Filament Funnel Unit ออกจากขั้วต่อ โดยจับที่หัวคอนเนกเตอร์ ไม่ควรดึงที่ตัวสายโดยตรง เพราะอาจทำให้สายหลุดจากหัวหรือคอนเนกเตอร์เสียหายได้

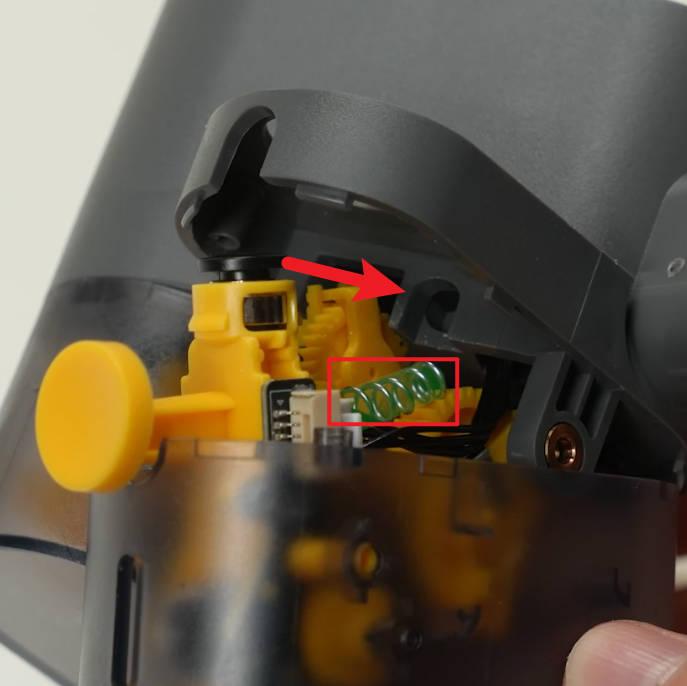

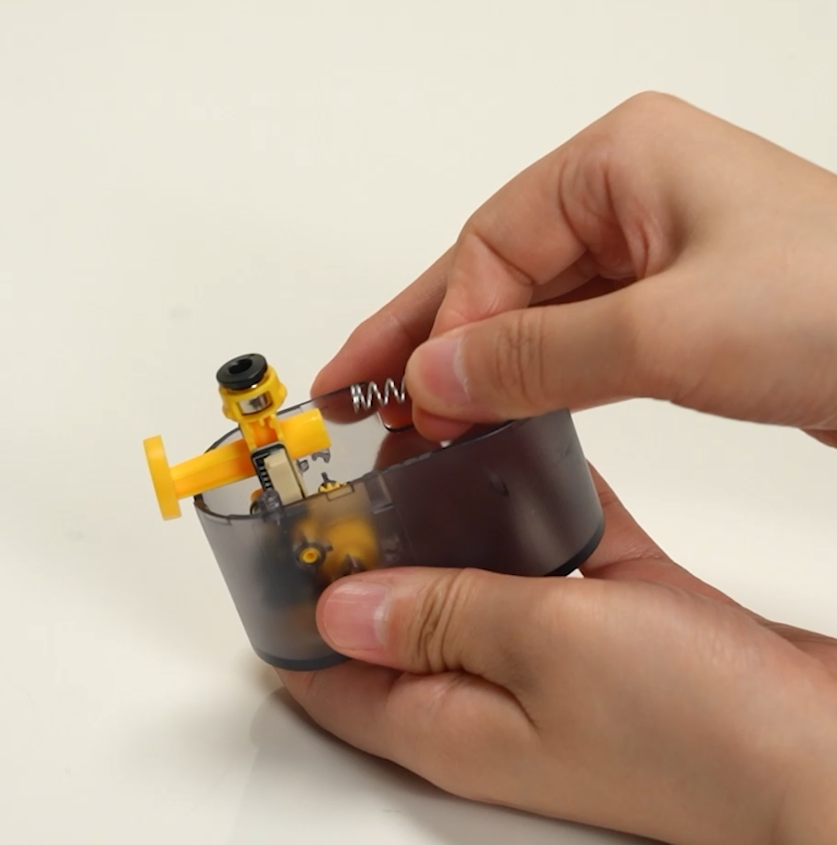

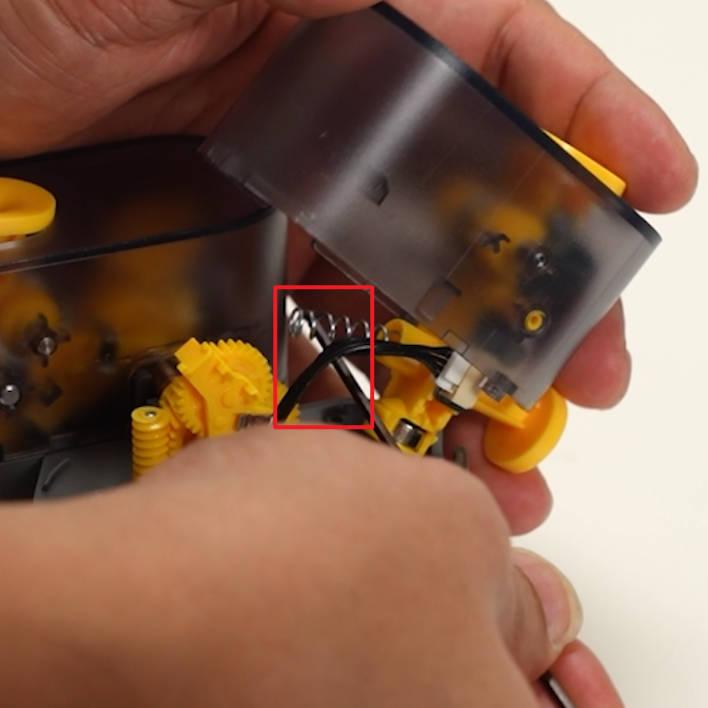

จากนั้นถอดสปริงออกจากตำแหน่งยึด ให้จำทิศทางและตำแหน่งปลายสปริงไว้ เพราะขั้นตอนประกอบกลับต้องเกี่ยวสปริงให้ถูกจุดเพื่อให้คันโยกของ funnel ทำงานได้ลื่น

ทำซ้ำขั้นตอนเดียวกันกับ AMS Filament Funnel Unit อีกฝั่งหนึ่ง โดยคงลำดับเดิมคือคลายสกรู ถอดสาย และถอดสปริง ไม่ควรสลับซ้ายขวาระหว่างชิ้นส่วน เพราะ funnel ซ้ายและขวามีรายละเอียดตำแหน่งเฟืองที่ต่างกันตอนประกอบกลับ

ขั้นตอนที่ 3: ถอด AMS Feeder Motor Components

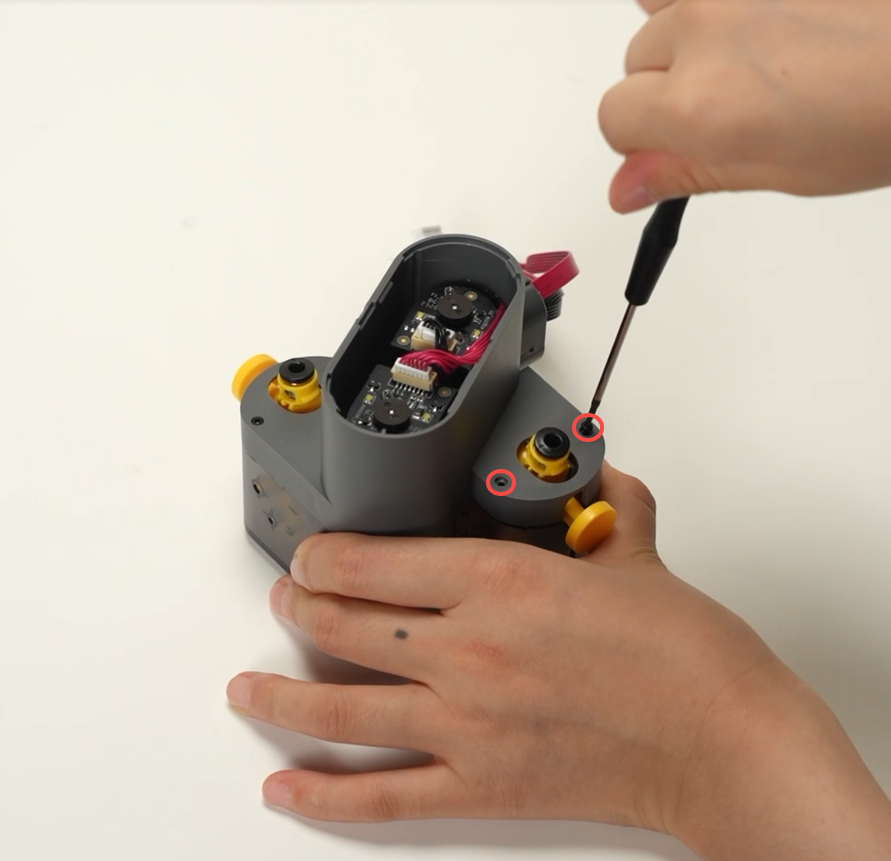

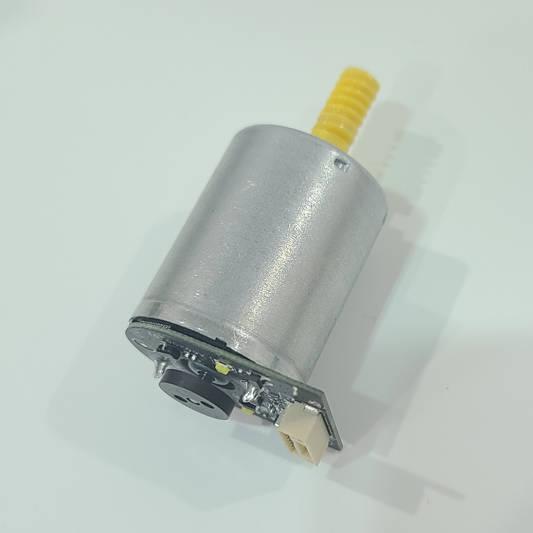

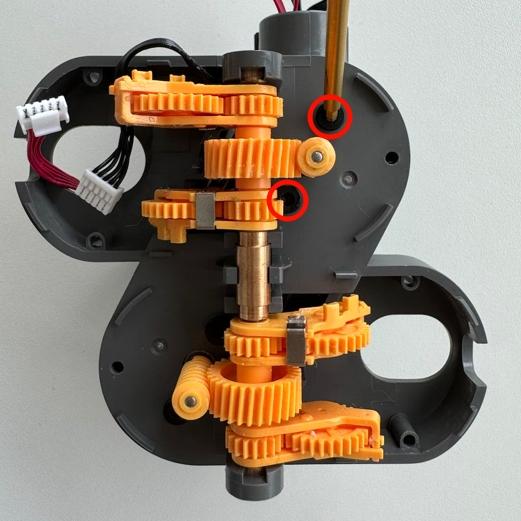

ใช้ประแจหกเหลี่ยม H2.0 ไขสกรู A จำนวน 2 ตัว เพื่อถอด motor ออกจากตัว feeder 1 แนะนำให้กดเครื่องมือให้ตั้งฉากกับหัวสกรู เพราะสกรูชุดนี้ยึด motor โดยตรง หากหัวสกรูรูดจะถอดยากกว่าสกรูทั่วไป

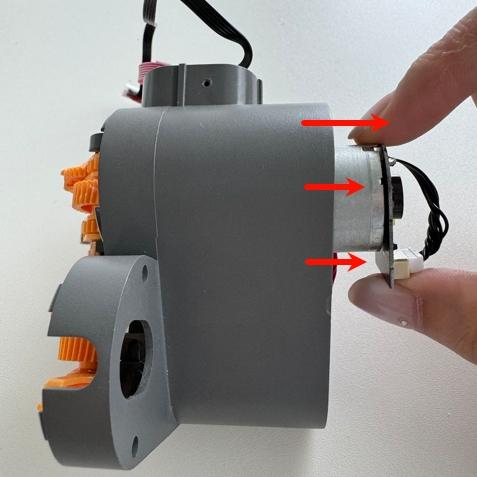

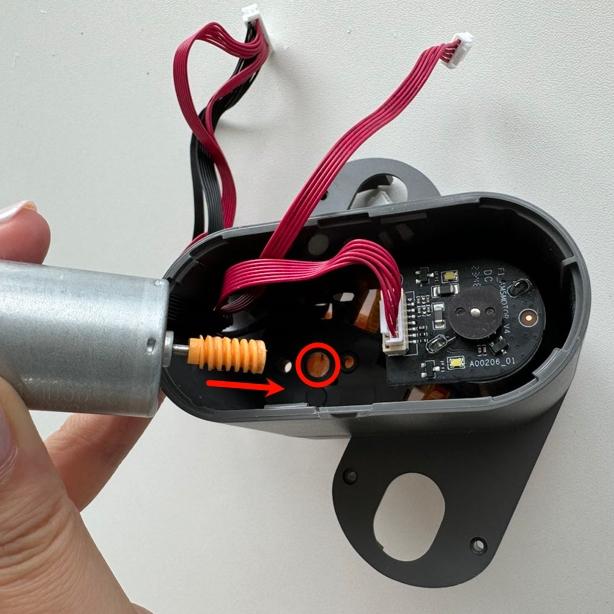

เมื่อถอดสกรูแล้ว ให้ขยับ motor ออกจากตัว feeder ช้า ๆ และสังเกตสายที่ยังเชื่อมต่ออยู่ภายใน

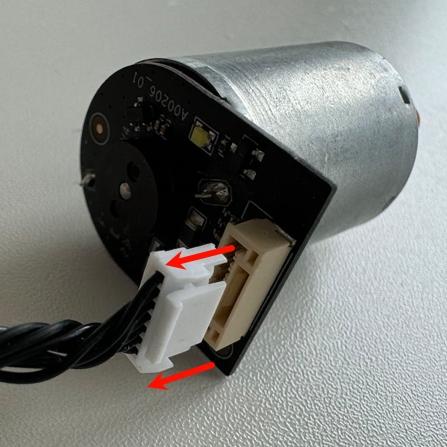

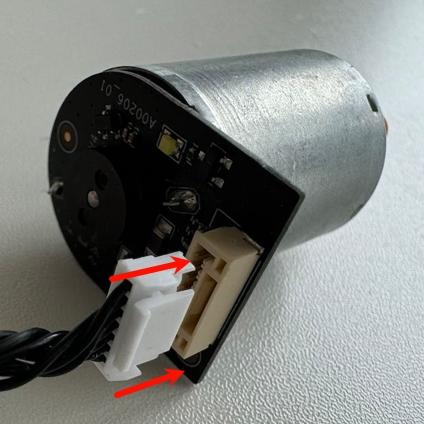

ตัดการเชื่อมต่อสายของ AMS Feeder Motor โดยจับที่หัวคอนเนกเตอร์และดึงตรงตามแนว ไม่ควรกระชากสายหรือบิดหัวคอนเนกเตอร์ เพราะอาจทำให้ขั้วต่อบนบอร์ดหรือหัวสายเสียหาย

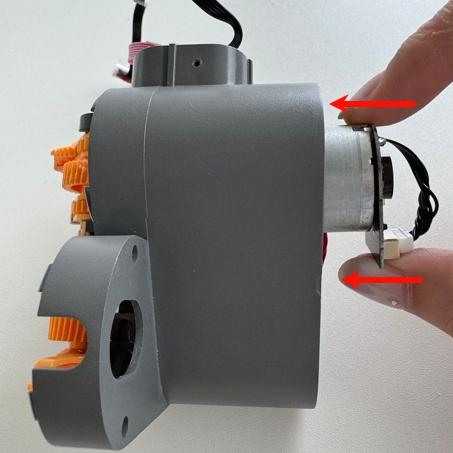

หลังถอดสายแล้ว สามารถยก motor ออกได้ ให้เก็บ motor และสกรู A แยกจากชิ้นส่วนอื่นทันที

ทำซ้ำขั้นตอนนี้กับ motor อีกตัวหนึ่ง โดยถอดสกรู A และถอดสายตามลำดับเดียวกัน

เมื่อถอดครบแล้วจะเห็นชุดเฟืองและช่องทางเดินเส้นภายในชัดขึ้น ให้ใช้ช่วงนี้ตรวจว่ามีเศษเส้น พลาสติกแตก หรือสิ่งสกปรกติดอยู่หรือไม่ ก่อนประกอบกลับ

ขั้นตอนประกอบ AMS Feeder Unit กลับเข้าที่

ขั้นตอนที่ 1: ติดตั้ง AMS Feeder Motor

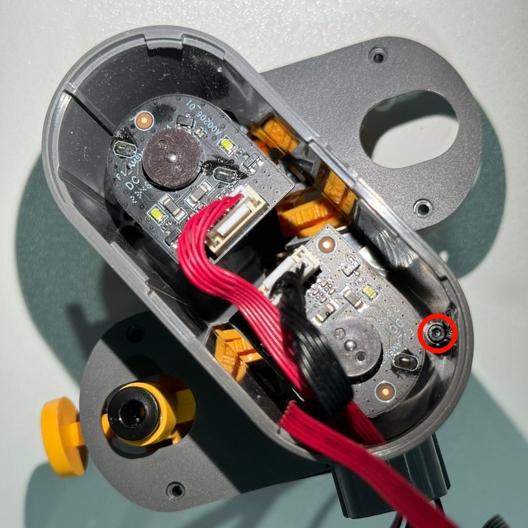

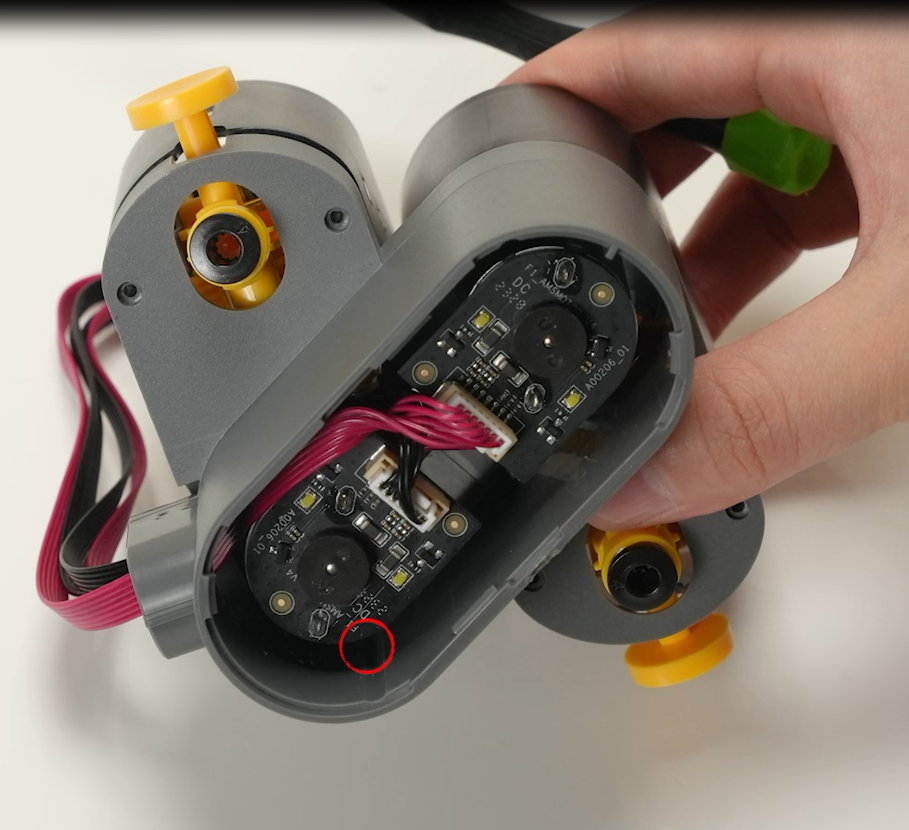

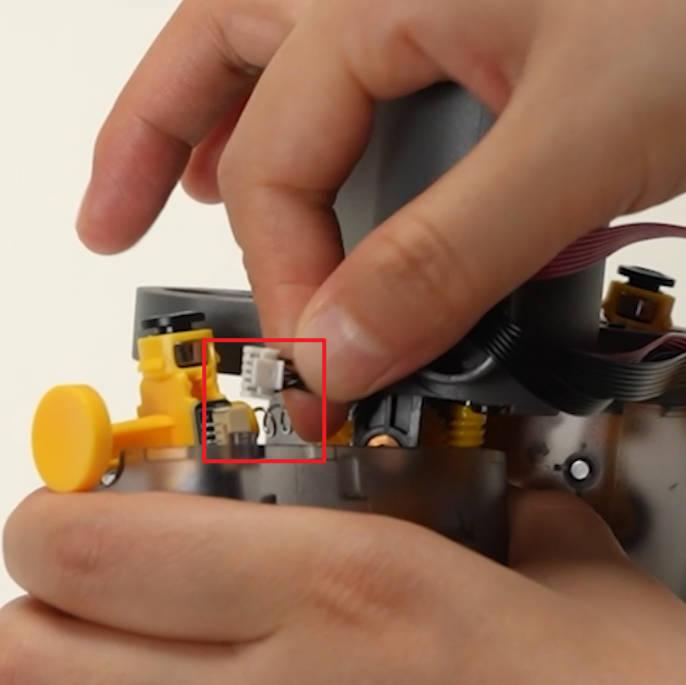

เชื่อมต่อสาย motor และวาง motor กลับเข้าไปในตัว AMS Feeder ตามตำแหน่งเดิม จุดสำคัญคือสายแต่ละสีต้องเสียบเข้าขั้วต่อให้ถูกด้านและไม่ถูกหนีบอยู่ใต้ตัว motor

หลังจัดสายและวาง motor เข้าที่แล้ว ให้ใช้ประแจหกเหลี่ยม H2.0 ขันสกรู A จำนวน 2 ตัวกลับเข้าที่ ไม่ควรขันแน่นเกินไปในครั้งแรก ให้ตั้งสกรูทั้งสองตัวให้เข้าเกลียวก่อน แล้วค่อยขันให้แน่นสม่ำเสมอ

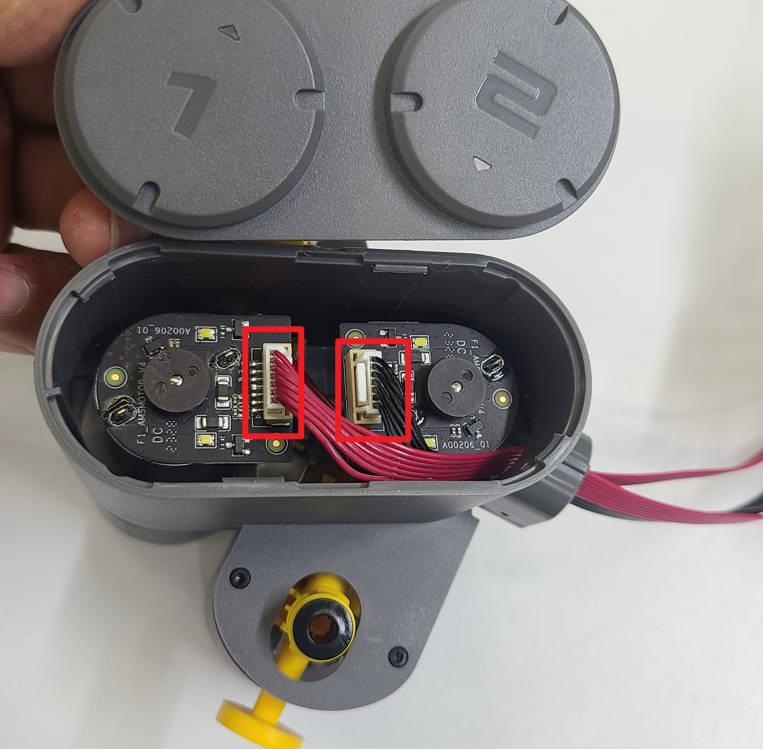

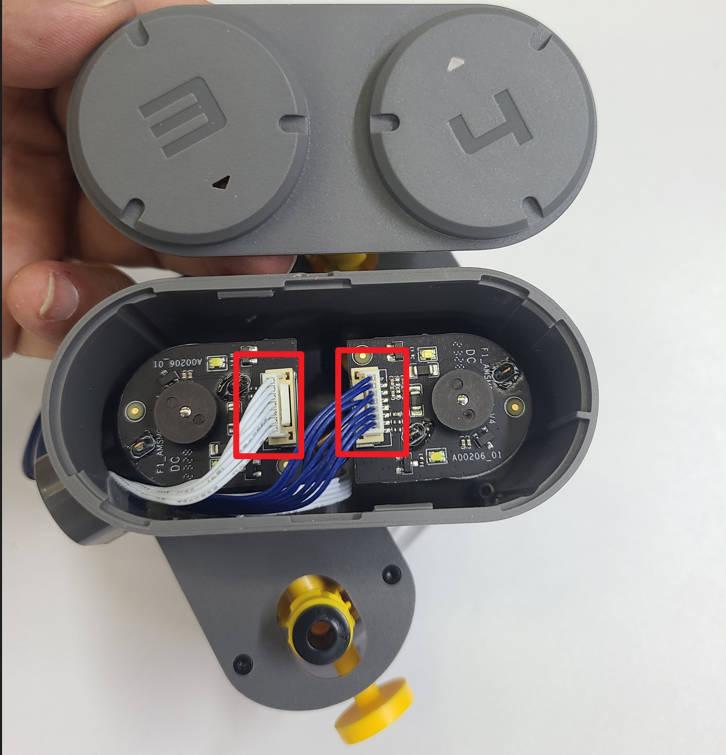

ตอนเสียบสายกลับไปทีมอเตอร์ ต้องเสียบให้ถูกและตรงตามสี ให้สังเกตุที่เบอร์ตรงฝา เพราะสายจะใช้สีไม่เหมือนกัน เบอร์ 1 ใข้สายสีแดง เบอร์ 2 ใข้สายสีดำ เบอร์ 3 ใช้สายสีขาว ส่วนเบอร์ 4 ใช้สายสีน้ำเงิน

ขั้นตอนที่ 2: ติดตั้ง AMS Filament Funnel Unit ฝั่งซ้าย

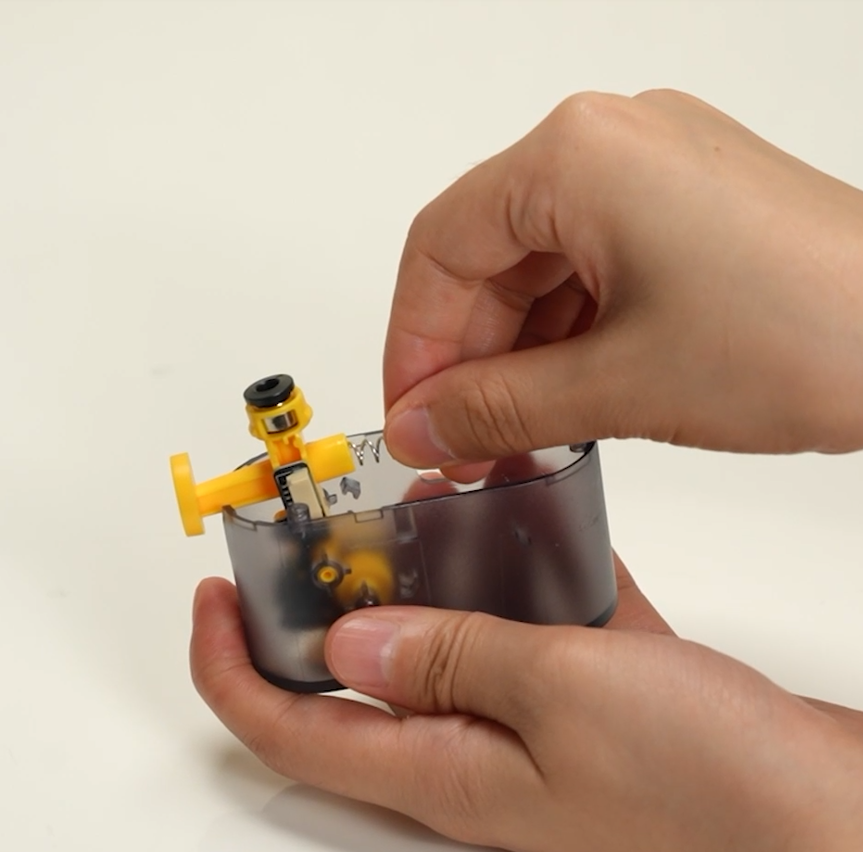

เริ่มจากติดตั้งสปริงเข้ากับ AMS Filament Funnel Unit - Left ต่อสายกลับเข้าที่ และปรับตำแหน่งชุดเฟืองแกว่งตามภาพ Bambu Lab ระบุว่าต้องหมุนเฟืองด้านในไปทางขวา ส่วนเฟืองด้านนอกต้องตั้งตรง

เมื่อตำแหน่งเฟืองพร้อมแล้ว ให้วาง AMS Filament Funnel Unit - Left กลับเข้าตำแหน่ง และใช้ประแจหกเหลี่ยมช่วยเกี่ยวปลายสปริงอีกด้านให้อยู่ในตำแหน่งที่ถูกต้อง ขั้นตอนนี้ควรทำช้า ๆ เพราะถ้าสปริงเกี่ยวผิดตำแหน่ง กลไกคันโยกอาจฝืดหรือเด้งกลับไม่สมบูรณ์

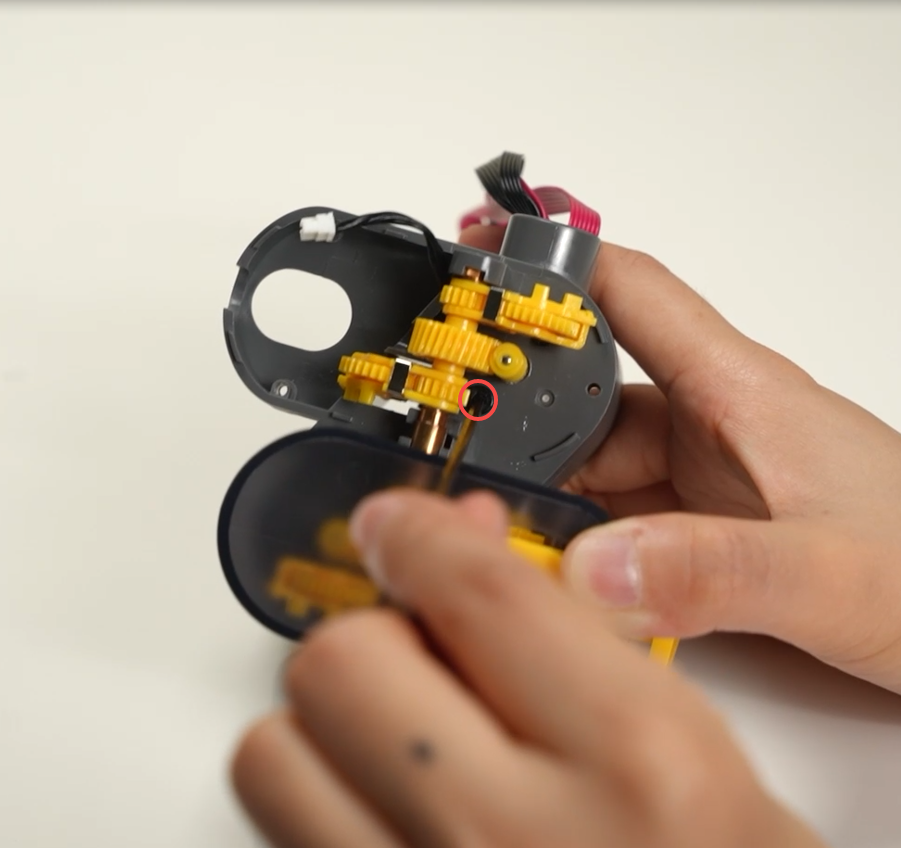

Bambu Lab ระบุว่าเฟืองแกว่งด้านนอกควรอยู่ระหว่างตัวกั้นสองตำแหน่ง ส่วนเฟืองแกว่งด้านในควรอยู่ใต้ตัวกั้น แล้วจึงกดให้เข้าล็อก ให้ตรวจจากด้านข้างว่าฟันเฟืองไม่ขัดกับตัวกั้นก่อนขันสกรู

เมื่อทุกอย่างเข้าที่แล้ว ให้ขันสกรู B จำนวน 3 ตัวเพื่อยึด AMS Filament Funnel Unit - Left กลับเข้ากับตัว feeder

ขั้นตอนที่ 3: ติดตั้ง AMS Filament Funnel Unit ฝั่งขวา

การติดตั้ง AMS Filament Funnel Unit - Right ใช้แนวทางใกล้เคียงกับฝั่งซ้าย แต่ต้องระวังตำแหน่งของชุดเฟือง เพราะ Bambu Lab ระบุว่าตำแหน่งติดตั้งของชุดเฟืองฝั่งขวามีความแตกต่างจากฝั่งซ้าย ให้เทียบภาพก่อนกดชิ้นส่วนเข้าล็อก

ขั้นตอนที่ 4: ติดตั้ง AMS Feeder Cap

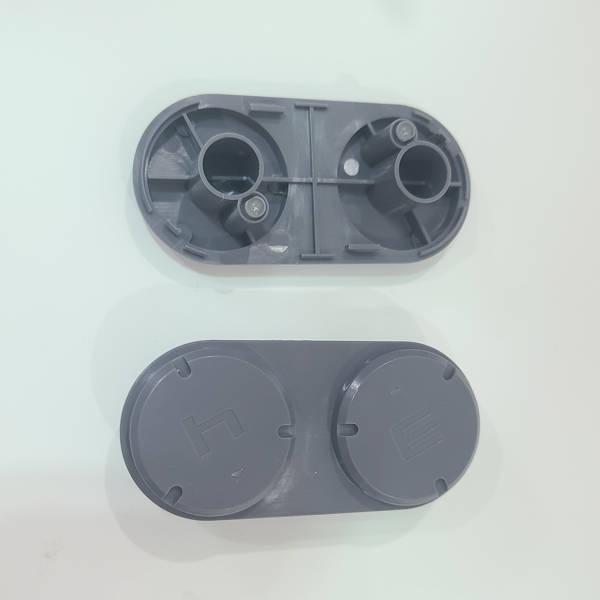

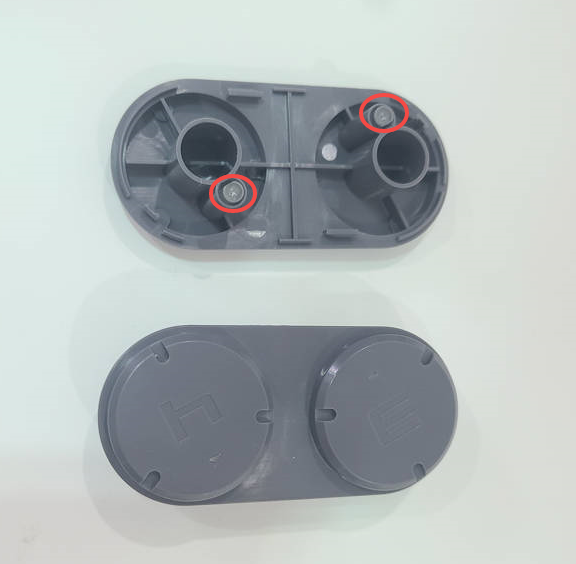

ก่อนปิดฝา ให้ตรวจว่า light guide column อยู่ในตำแหน่งถูกต้อง และยืนยันด้านของฝาครอบก่อนใส่ AMS Feeder Cap กลับเข้าที่ หากฝาครอบกดไม่ลง ไม่ควรฝืนกด ให้เปิดตรวจว่ามีสาย สปริง หรือเฟืองส่วนใดขวางอยู่หรือไม่

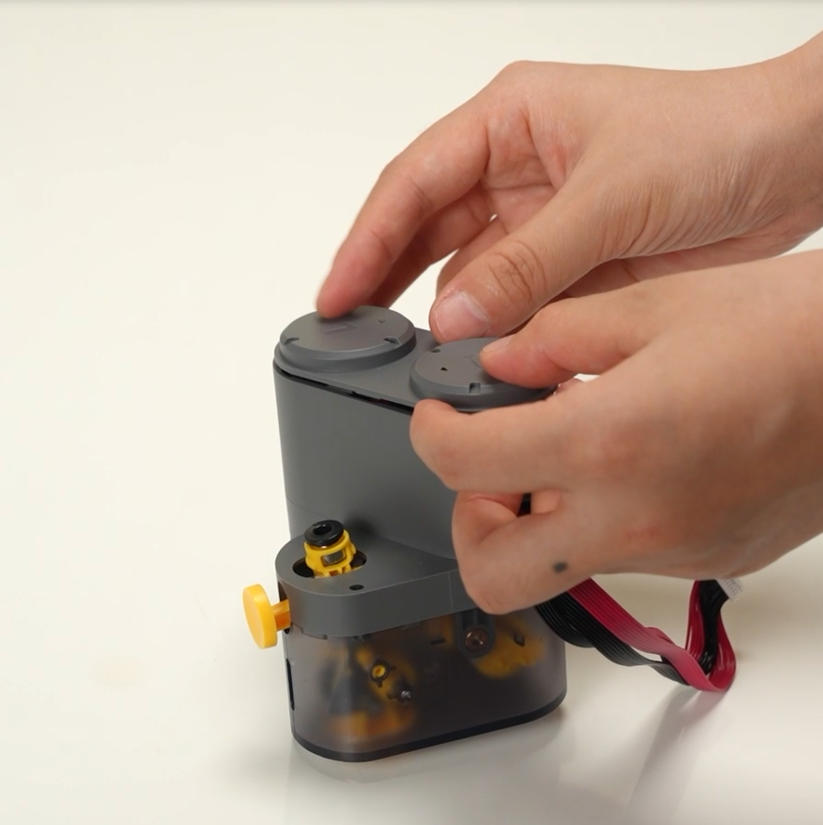

หลังตรวจครบแล้ว ให้วาง AMS Feeder Cap ตามทิศทางที่ถูกต้อง แล้วกดให้เข้าล็อกอย่างสม่ำเสมอ

ตรวจการทำงานหลังประกอบ

หลังประกอบเสร็จ ให้ใช้มือกดหรือดัน AMS Filament Funnel Rod เพื่อตรวจว่ากลไกขยับได้ลื่น ไม่มีอาการติดขัด และเด้งกลับได้ตามปกติ 1 หากรู้สึกฝืด มีเสียงขูด หรือคันโยกไม่กลับตำแหน่งเดิม ให้หยุดและเปิดตรวจตำแหน่งสปริงกับชุดเฟืองอีกครั้งก่อนนำไปใช้งานจริง

จุดตรวจ	วิธีตรวจ	ถ้าพบอาการผิดปกติ
การขยับของ funnel rod	ใช้นิ้วดันเบา ๆ แล้วปล่อย	ตรวจสปริงและตำแหน่งเฟืองแกว่ง
สาย motor และสาย funnel	ดูว่าสายอยู่ในร่อง ไม่ถูกฝาครอบหรือ motor หนีบ	ถอดฝาแล้วจัดสายใหม่ก่อนใช้งาน
สกรู A และ B	ตรวจว่าสกรูอยู่ครบและขันแน่นพอดี	ขันใหม่โดยแยกสกรู A/B ให้ถูกตำแหน่ง
ฝาครอบ feeder	ตรวจว่าฝาปิดแนบสนิทและไม่เผยอ	เปิดดูว่ามีชิ้นส่วนขวางหรือวางผิดด้านหรือไม่
