การถอด AMS Lite Feeder Unit

อธิบายขั้นตอนการถอด AMS lite Feeder Unit ออกจากตัวชุดย่อย เพื่อใช้ในงานตรวจเช็ก ซ่อมบำรุง หรือเปลี่ยนชิ้นส่วนภายใน เช่น ฝาครอบด้านบน, Filament Funnel Unit และ Feeder Motor Components โดยลำดับงานจะเริ่มจากถอดฝาครอบก่อน จากนั้นจึงถอดชุดปากทางเข้าเส้น และปิดท้ายด้วยการถอดชุดมอเตอร์ของ feeder

ก่อนเริ่มงานทุกครั้ง ให้ถอดการเชื่อมต่อ AMS lite ออกจากเครื่องพิมพ์ก่อน เพราะการซ่อมบำรุงชิ้นส่วนที่เกี่ยวข้องกับสายไฟหรือแผงอิเล็กทรอนิกส์ในขณะที่ยังเชื่อมต่อกับเครื่องอยู่ อาจทำให้เกิดการลัดวงจร และทำให้ชิ้นส่วนอิเล็กทรอนิกส์เสียหายเพิ่มเติมได้

ใช้คู่มือนี้เมื่อไหร่

ให้ใช้คู่มือนี้เมื่อจำเป็นต้องถอดชิ้นส่วนภายในของ AMS lite Feeder Unit เพื่อทำความสะอาด ตรวจอาการติดขัด หรือเปลี่ยนอะไหล่เฉพาะจุด งานนี้เป็นงานที่มีชิ้นส่วนเล็ก สปริง และสายไฟอยู่ภายใน จึงควรทำบนโต๊ะที่สะอาด มีแสงสว่างเพียงพอ และควรเตรียมถาดหรือกล่องเล็กสำหรับแยกสกรูแต่ละชุดไว้ตั้งแต่ก่อนเริ่มงาน

รายการที่ต้องเตรียม	ใช้ทำอะไร	ข้อควรระวัง
แหนบปลายแบน	ใช้งัดฝาครอบด้านบนของ AMS Feeder Unit จากตำแหน่งร่องบาก	ควรงัดทีละน้อย ไม่บิดแรง เพราะฝาครอบเป็นชิ้นส่วนพลาสติก
ประแจหกเหลี่ยม H1.5	ใช้ถอดสกรูชุด B จำนวน 3 ตัว ที่ยึด Filament Funnel Unit	กดหัวประแจให้เต็มร่องสกรูก่อนหมุน เพื่อลดโอกาสหัวสกรูเสีย
ประแจหกเหลี่ยม H2.0	ใช้ถอดสกรูชุด A จำนวน 2 ตัว ที่ยึดชุดมอเตอร์ feeder	เก็บสกรูแยกจากสกรูชุด B เพราะขนาดและตำแหน่งใช้งานไม่เหมือนกัน
ถาดใส่สกรูหรือกล่องเล็ก	ใช้แยกสกรู สปริง และชิ้นส่วนเล็กระหว่างทำงาน	ไม่ควรวางสปริงหรือสกรูบนพื้นโต๊ะโดยตรง เพราะหล่นหายได้ง่าย

เมื่อนำชุด feeder ออกมาแล้ว ให้สังเกตตำแหน่งสายไฟและทิศทางของชิ้นส่วนก่อนถอดจริง การถ่ายรูปไว้ก่อนเริ่มงานจะช่วยให้ประกอบกลับได้ง่ายขึ้น โดยเฉพาะตำแหน่งสายของมอเตอร์และตำแหน่งของสปริงที่อยู่ใกล้ Filament Funnel Unit

ขั้นตอนที่ 1: ถอดฝาครอบ AMS Feeder Cap

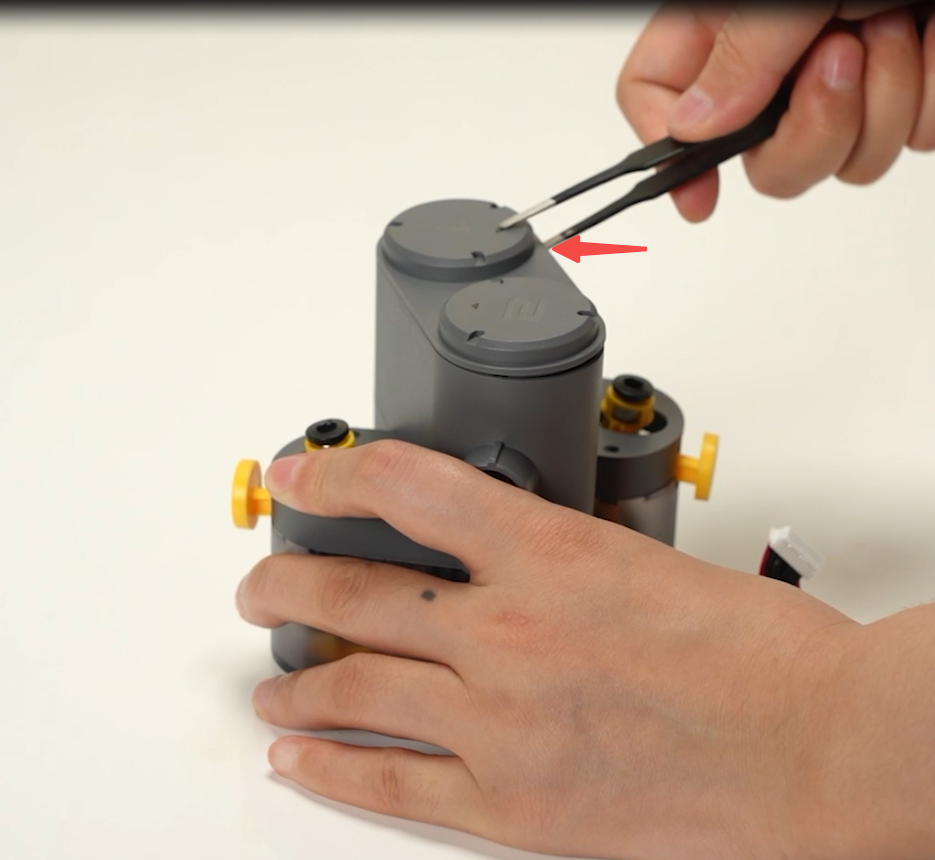

เริ่มจากวาง AMS Feeder Unit ให้นิ่ง แล้วใช้แหนบปลายแบนสอดเข้าไปที่ตำแหน่งร่องบากของฝาครอบด้านบน จากนั้นค่อย ๆ งัดฝาครอบขึ้นทีละน้อย จุดสำคัญคือไม่ควรใช้แรงบิดหรือยกฝาครอบแรงเกินไป เพราะขอบฝาครอบและเดือยล็อกเป็นพลาสติก หากบิดแรงอาจทำให้เดือยหักหรือฝาครอบเสียรูปได้

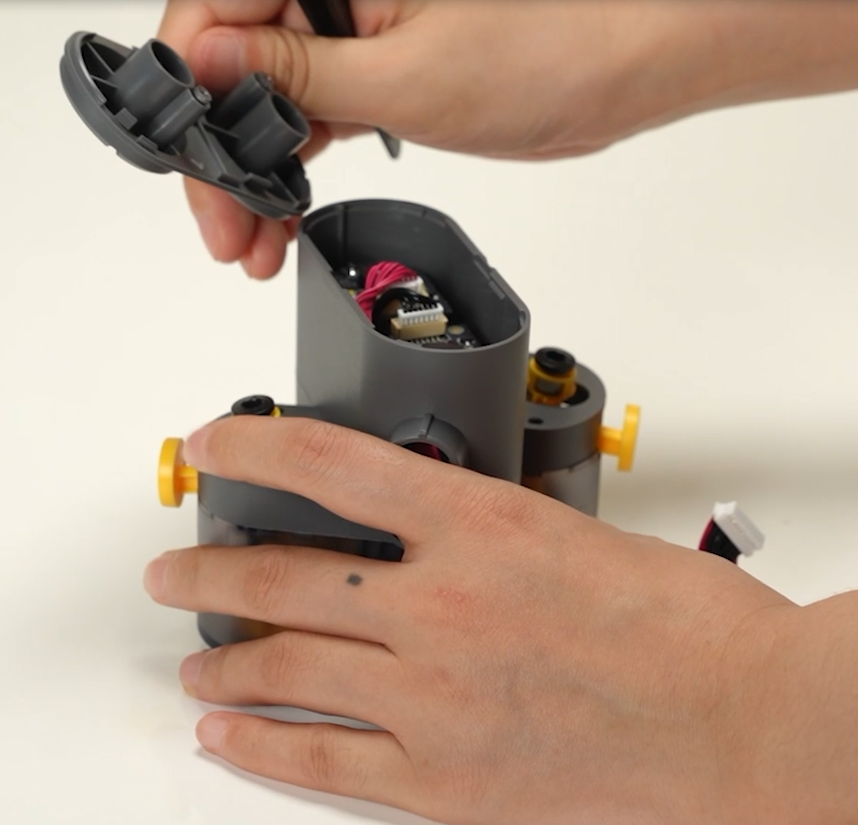

เมื่อฝาครอบเริ่มคลายตัว ให้ยกฝาครอบขึ้นตรง ๆ แล้ววางแยกไว้ในตำแหน่งที่ปลอดภัย ระหว่างยกออกให้สังเกตว่ามีสายไฟหรือชิ้นส่วนใดเกี่ยวอยู่หรือไม่ ถ้ารู้สึกว่าฝาครอบยังติดแน่น ควรย้อนกลับไปงัดที่จุดล็อกอย่างเบามือ แทนการดึงฝาครอบขึ้นทันที

ขั้นตอนที่ 2: ถอด AMS Filament Funnel Unit

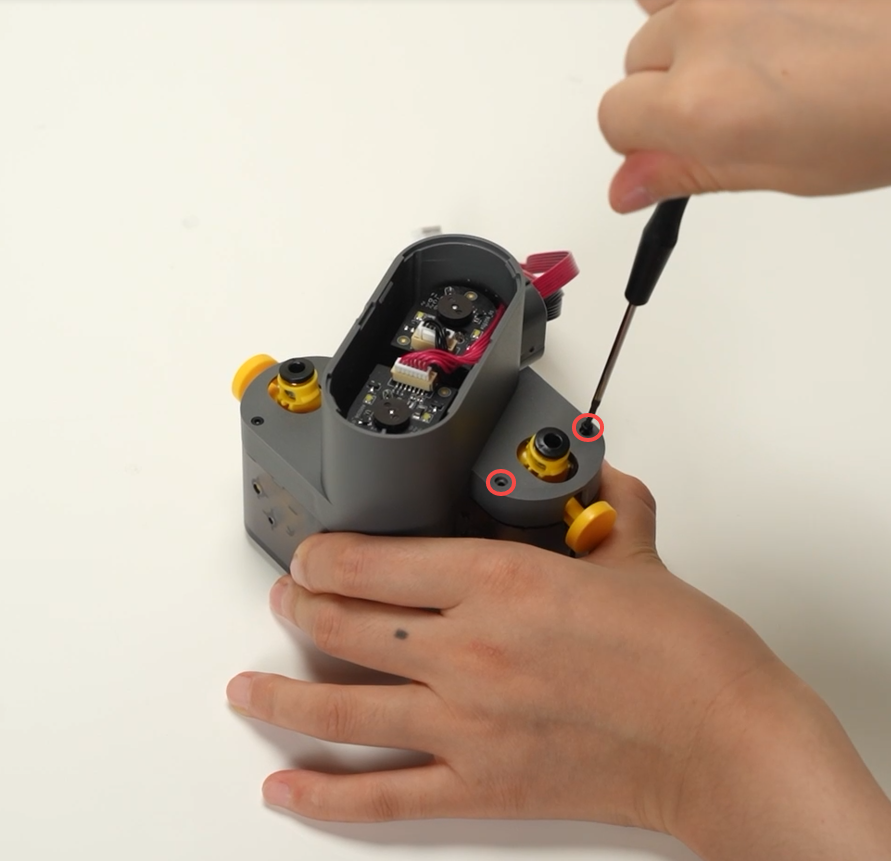

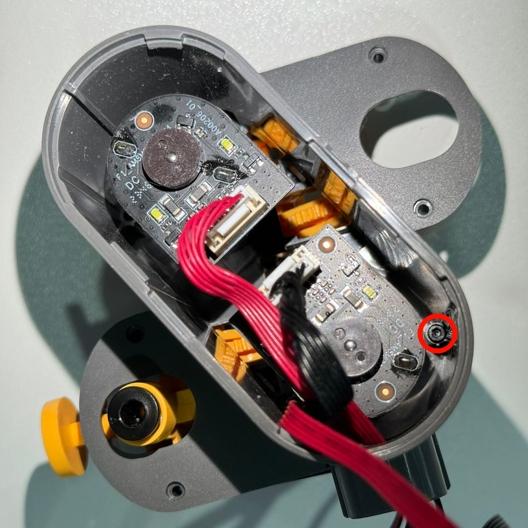

หลังจากถอดฝาครอบแล้ว จะเห็นชุด Filament Funnel Unit และสกรูยึดภายใน ให้ใช้ประแจหกเหลี่ยม H1.5 ถอดสกรูชุด B จำนวน 3 ตัวออกก่อน สกรูชุดนี้เป็นตัวล็อก Filament Funnel Unit เข้ากับตัวเรือน feeder จึงควรคลายสกรูให้ครบทั้ง 3 ตัวก่อนพยายามยกชิ้นส่วนออก

เมื่อสกรูถูกถอดออกแล้ว ให้ตรวจด้านในของชุด feeder ก่อนยก Filament Funnel Unit ออก เพราะบริเวณนี้มีสายไฟเชื่อมต่ออยู่ การยกชิ้นส่วนออกเร็วเกินไปอาจทำให้สายไฟตึงหรือหลุดจากตำแหน่งเดิมได้

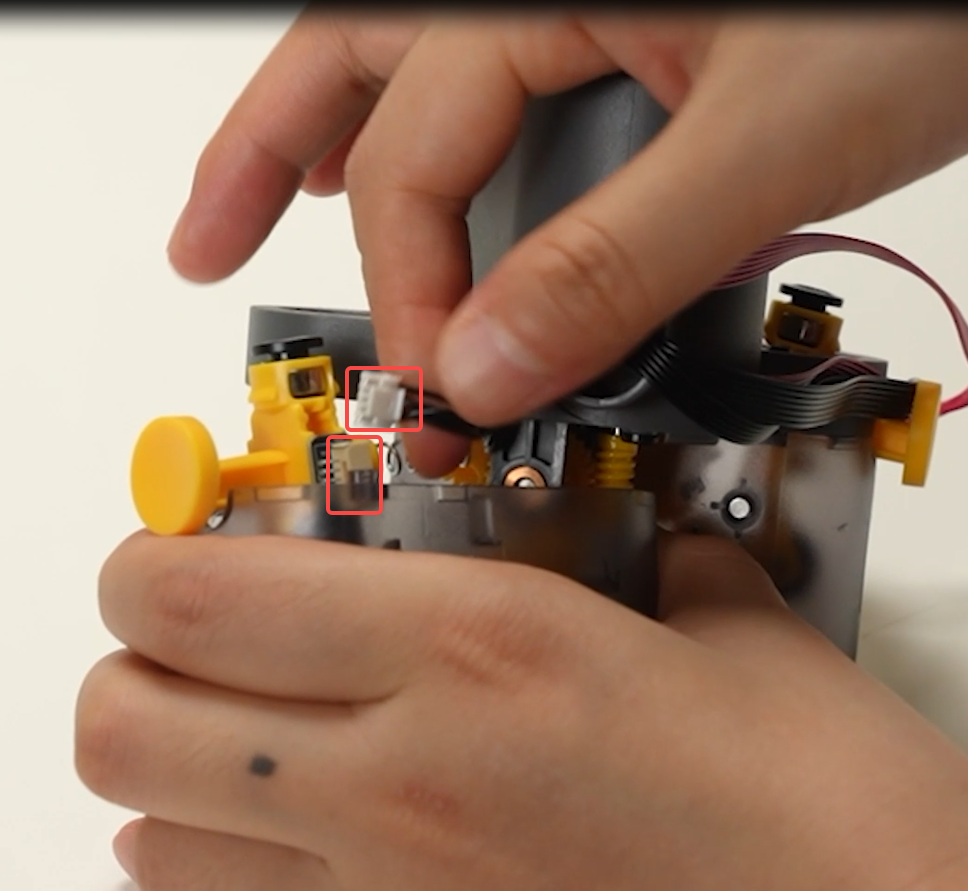

ถัดมาให้ถอดการเชื่อมต่อสายไฟของ Filament Funnel Unit อย่างระมัดระวัง โดยจับที่หัวต่อหรือบริเวณที่แข็งแรง ไม่ควรดึงที่เส้นสายโดยตรง เพราะอาจทำให้สายขาดในหรือทำให้ขั้วต่อหลวมได้ หลังจากถอดสายแล้วจึงค่อยขยับชุด Filament Funnel Unit ออกจากตำแหน่ง

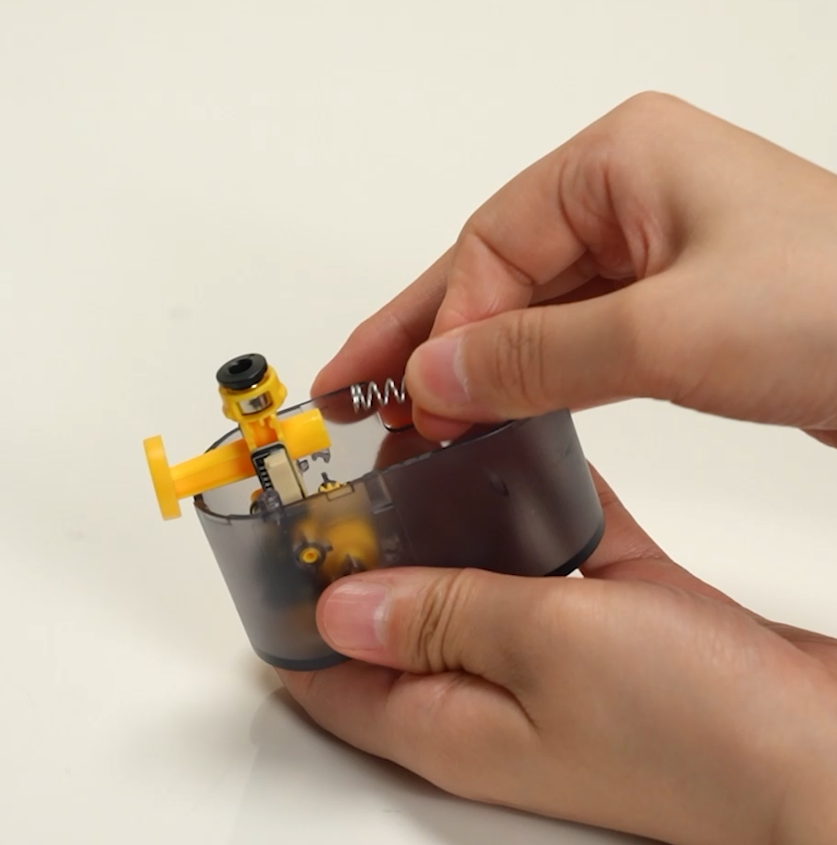

ก่อนนำชิ้นส่วนออกจากตัวเรือน ให้ถอดสปริงที่เกี่ยวอยู่กับชุด Filament Funnel Unit ออกด้วย สปริงเป็นชิ้นส่วนเล็กและเด้งหลุดได้ง่าย ควรใช้มืออีกข้างประคองไว้ขณะถอด แล้ววางแยกไว้ทันทีเพื่อป้องกันการสูญหาย

หากต้องการถอด AMS Filament Funnel Unit อีกฝั่ง ให้ทำซ้ำตามลำดับเดียวกัน คือถอดสกรู B, ตรวจสายไฟ, ถอดสายเชื่อมต่อ และถอดสปริงออกก่อนยกชิ้นส่วนออกจากตัว Feeder

ขั้นตอนที่ 3: ถอด AMS Feeder Motor Components

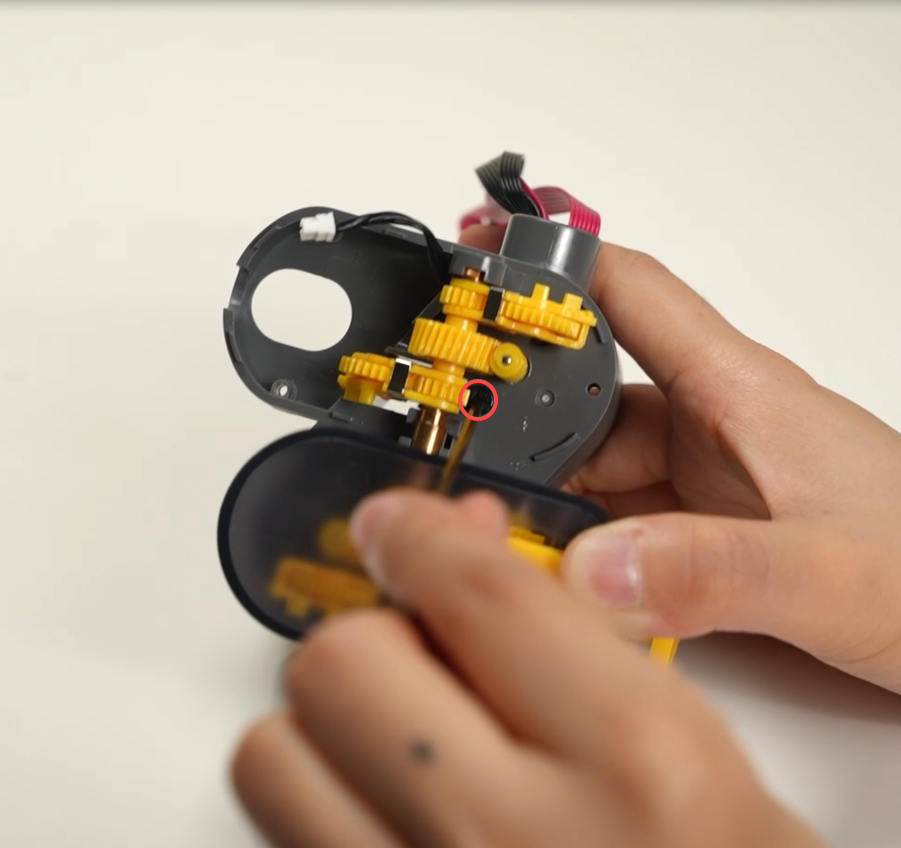

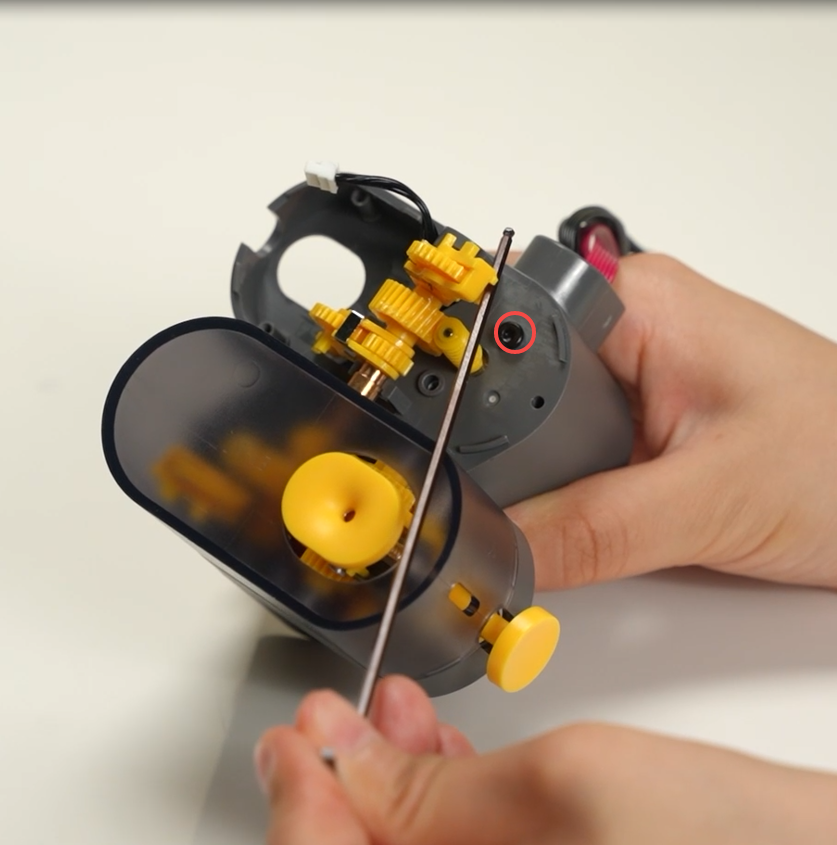

เมื่อถอด Filament Funnel Unit ออกแล้ว จะเข้าถึงชุดมอเตอร์ feeder ได้ ให้ใช้ประแจหกเหลี่ยม H2.0 ถอดสกรูชุด A จำนวน 2 ตัวที่ยึดมอเตอร์อยู่กับตัว Feeder ก่อนหมุนสกรูควรกดปลายประแจให้แน่นกับหัวสกรู เพื่อป้องกันหัวสกรูบานหรือเสียรูป

ถอดสกรู A อีกตัวออกให้ครบ แล้วเก็บสกรูทั้งสองตัวไว้แยกจากสกรูของ Filament Funnel Unit เพราะสกรูคนละชุดไม่ควรนำไปสลับตำแหน่งกัน เมื่อตัวล็อกคลายครบแล้ว ชุดมอเตอร์จะสามารถขยับออกจากตัว Feeder ได้

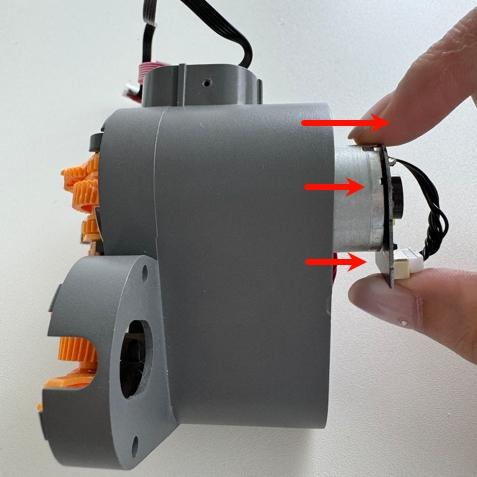

หลังจากถอดสกรูแล้ว ให้ขยับชุดมอเตอร์ออกอย่างช้า ๆ และสังเกตแนวสายไฟด้านหลังมอเตอร์ อย่าดึงมอเตอร์ออกจนสายตึง เพราะสายไฟของมอเตอร์ยังเชื่อมต่ออยู่กับชุด feeder

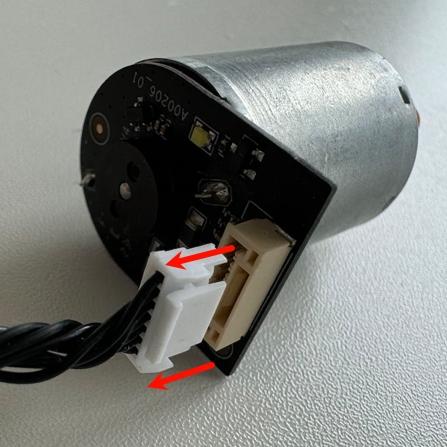

ขั้นตอนสุดท้ายคือถอดสายเชื่อมต่อของ AMS Feeder Motor ออก โดยจับบริเวณหัวต่อให้มั่นคงและดึงออกในแนวเดียวกับขั้วต่อ หากหัวต่อแน่น ให้ขยับเล็กน้อยอย่างระมัดระวัง ไม่ควรบิดหรือดึงสายไฟโดยตรง เมื่อถอดสายออกแล้ว ชุดมอเตอร์จะถูกแยกออกจาก AMS Feeder Unit ได้สมบูรณ์

จุดที่ควรตรวจหลังถอดเสร็จ

หลังถอดชิ้นส่วนครบแล้ว ให้ตรวจดูเศษเส้นฟิลาเมนต์ ฝุ่น หรือเศษพลาสติกที่อาจค้างอยู่ในทางเดินเส้นและบริเวณเฟือง feeder หากพบสิ่งสกปรก ให้ทำความสะอาดอย่างเบามือก่อนประกอบกลับ และควรตรวจสายไฟทุกเส้นว่าหัวต่อยังสมบูรณ์ ไม่มีรอยขาด รอยพับแรง หรือขั้วต่อหลวม

จุดตรวจ	สิ่งที่ควรดู	แนวทางแนะนำ
ฝาครอบ Feeder Cap	เดือยล็อกและขอบฝาครอบ	หากมีรอยแตก ควรเปลี่ยนชิ้นส่วนก่อนประกอบกลับ
Filament Funnel Unit	ทางเดินเส้น, สปริง และขั้วต่อสายไฟ	ตรวจว่าทางเดินเส้นไม่ตัน และสปริงไม่หายหรือเสียรูป
Feeder Motor Components	ตำแหน่งสกรู, สายไฟ และขั้วต่อ	อย่าให้สายถูกบีบหรือพับแรงเมื่อประกอบกลับ
สกรูชุด A และ B	จำนวนและตำแหน่งเดิม	แยกสกรูตามชุด เพื่อป้องกันใส่ผิดตำแหน่งตอนประกอบ

สรุป

การถอด AMS lite Feeder Unit ควรทำตามลำดับจากด้านนอกเข้าไปด้านในเสมอ โดยเริ่มจากถอด Feeder Cap , ตามด้วย Filament Funnel Unit และจึงถอด Feeder Motor Components จุดที่ต้องระวังเป็นพิเศษคือเดือยพลาสติกของฝาครอบ, สปริงขนาดเล็ก, สกรูคนละชุด และสายไฟของทั้ง Filament Funnel Unit กับ Feeder Motor หากทำอย่างเป็นลำดับและแยกชิ้นส่วนให้ดี จะช่วยลดโอกาสประกอบกลับผิดและลดความเสี่ยงที่ชิ้นส่วนเสียหายระหว่างซ่อมบำรุง
