การถอดและประกอบ AMS Lite

คู่มือภาษาไทยสำหรับการถอดและประกอบ AMS lite ในงานซ่อมบำรุง โดยอ้างอิงจากคู่มือ Bambu Lab Wiki เรื่อง AMS lite Installation Tutorial ซึ่งระบุว่าหน้านี้ใช้เป็นแนวทางและข้อควรระวังสำหรับการถอดและประกอบ AMS lite รวมถึงชิ้นส่วนอะไหล่ที่เกี่ยวข้องกับกระบวนการถอดประกอบนี้ เนื้อหานี้เหมาะสำหรับงานที่ต้องถอดชุด AMS lite ออกจากตัวโครง ถอดชุด feeder, ถอดฐาน, และประกอบกลับให้ถูกลำดับ โดยเน้นเรื่องความปลอดภัย การจัดเก็บสกรู และการระวังสายไฟภายในเป็นพิเศษ

ก่อนเริ่มงานซ่อมบำรุง ให้ถอด AMS lite ออกจากเครื่องพิมพ์และตัดการเชื่อมต่อกับระบบไฟก่อนเสมอ หากยังปล่อยให้ AMS เชื่อมต่อกับเครื่องขณะทำงานซ่อมบำรุง อาจทำให้เกิดไฟฟ้าลัดวงจร ความเสียหายของอุปกรณ์อิเล็กทรอนิกส์ และความเสี่ยงด้านความปลอดภัยได้

ใช้คู่มือนี้เมื่อไหร่

ให้ใช้คู่มือนี้เมื่อจำเป็นต้องถอดหรือประกอบ AMS lite ในระดับตัวเครื่อง เช่น ต้องถอดชุด feeder assembly, ถอด feeder unit ซ้ายและขวา, ถอดฐาน AMS lite หรือประกอบกลับหลังเปลี่ยนอะไหล่ งานลักษณะนี้มีสายไฟหลายชุดและสกรูมากกว่าหนึ่งชนิด จึงควรจัดพื้นที่ทำงานให้สะอาด มีถาดแยกสกรู และถ่ายรูปตำแหน่งสายไฟไว้ก่อนถอด เพื่อช่วยลดความเสี่ยงในการเสียบสายผิดหรือประกอบกลับผิดทิศทาง

รายการ	รายละเอียด	ข้อควรระวัง
ระดับงาน	ถอดและประกอบ AMS lite เพื่อเข้าถึงชุด feeder, ฐาน และชิ้นส่วนที่เกี่ยวข้อง	ควรทำตามลำดับในคู่มือนี้ ไม่ข้ามขั้น
เครื่องมือ	ประแจหกเหลี่ยม H1.5 และ H2.0 ตามรายการเครื่องมือของ Bambu Lab	เลือกขนาดให้ตรงกับหัวสกรูเพื่อป้องกันหัวสกรูรูด
สกรู	Screw A รุ่น BT3×6 B0021 และ Screw B รุ่น BT2×5 B0017	แยกสกรู A และ B ทันทีหลังถอด เพราะขนาดและตำแหน่งใช้งานต่างกัน
จุดเสี่ยง	สายสีดำ-แดง, สายสีน้ำเงิน-ขาว และตำแหน่ง feeder unit ซ้าย/ขวา	ห้ามดึงสายจากตัวสายโดยตรง ให้จับที่หัวคอนเนกเตอร์เสมอ

รายการอะไหล่ที่เกี่ยวข้อง

Bambu Lab ระบุรายการอะไหล่ที่เกี่ยวข้องกับคู่มือนี้ไว้หลายชิ้น ได้แก่ rotary spool holder สีเขียวและสีเหลือง, ขาตั้ง AMS lite, แกนยึดม้วนเส้น, feeder unit ซ้ายสำหรับช่อง 1 และ 2, feeder unit ขวาสำหรับช่อง 3 และ 4 รวมถึงตัวเครื่องหลัก AMS lite ก่อนเริ่มงานควรสังเกตรูปร่างและทิศทางของแต่ละชิ้นส่วนให้ชัดเจน เพราะชิ้นส่วนบางตัวมีด้านซ้ายและขวาที่ไม่ควรสลับกัน

หมายเลข	ชิ้นส่วน	ภาพ

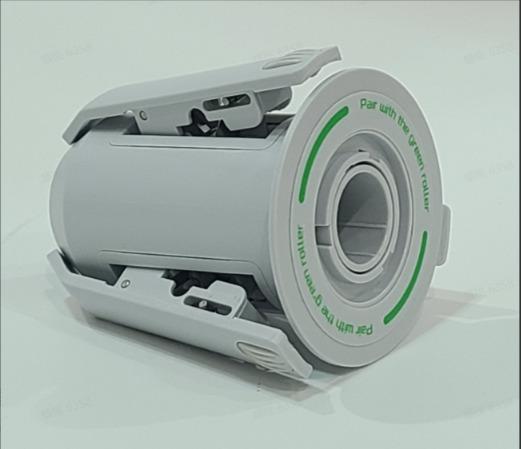

1	AMS Rotary Spool Holder สีเขียว

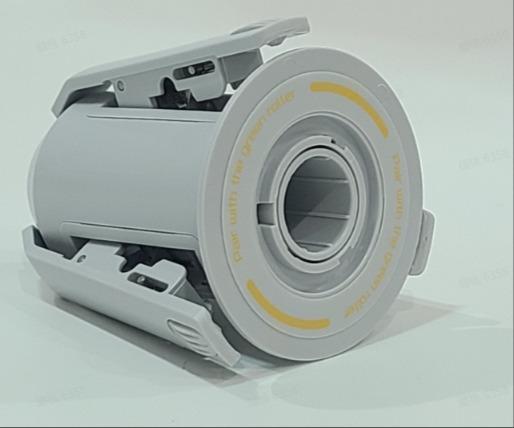

2	AMS Rotary Spool Holder สีเหลือง

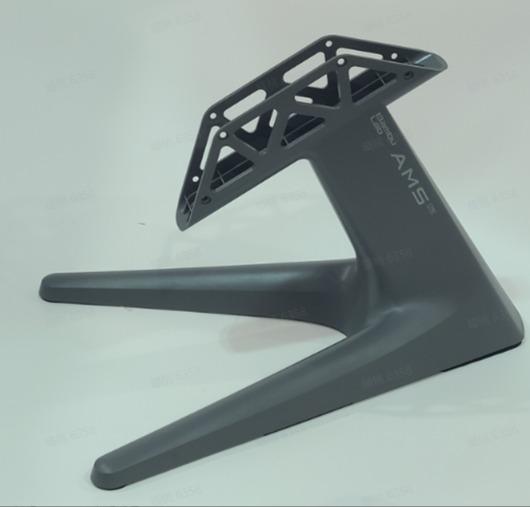

3	AMS lite Stand

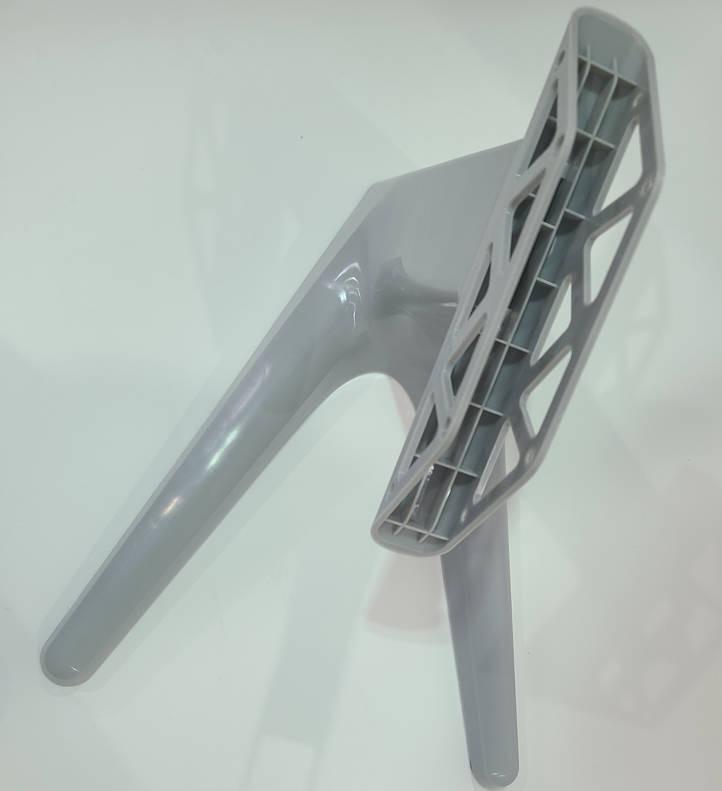

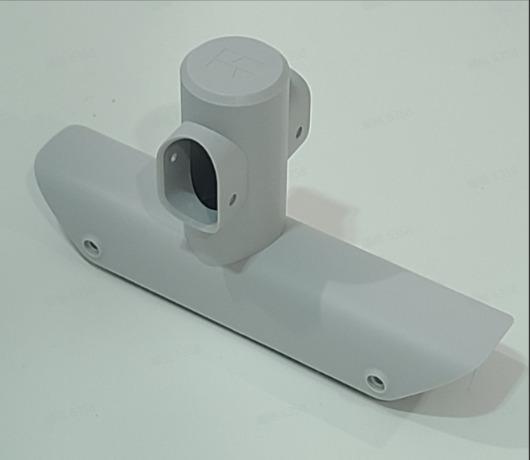

4	AMS Filament Holder Rod
5	AMS Left Feeder Unit สำหรับช่อง 1 และ 2
6	AMS Right Feeder Unit สำหรับช่อง 3 และ 4

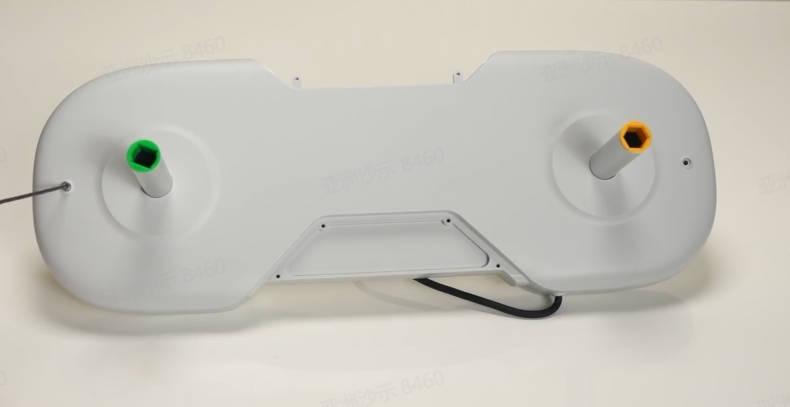

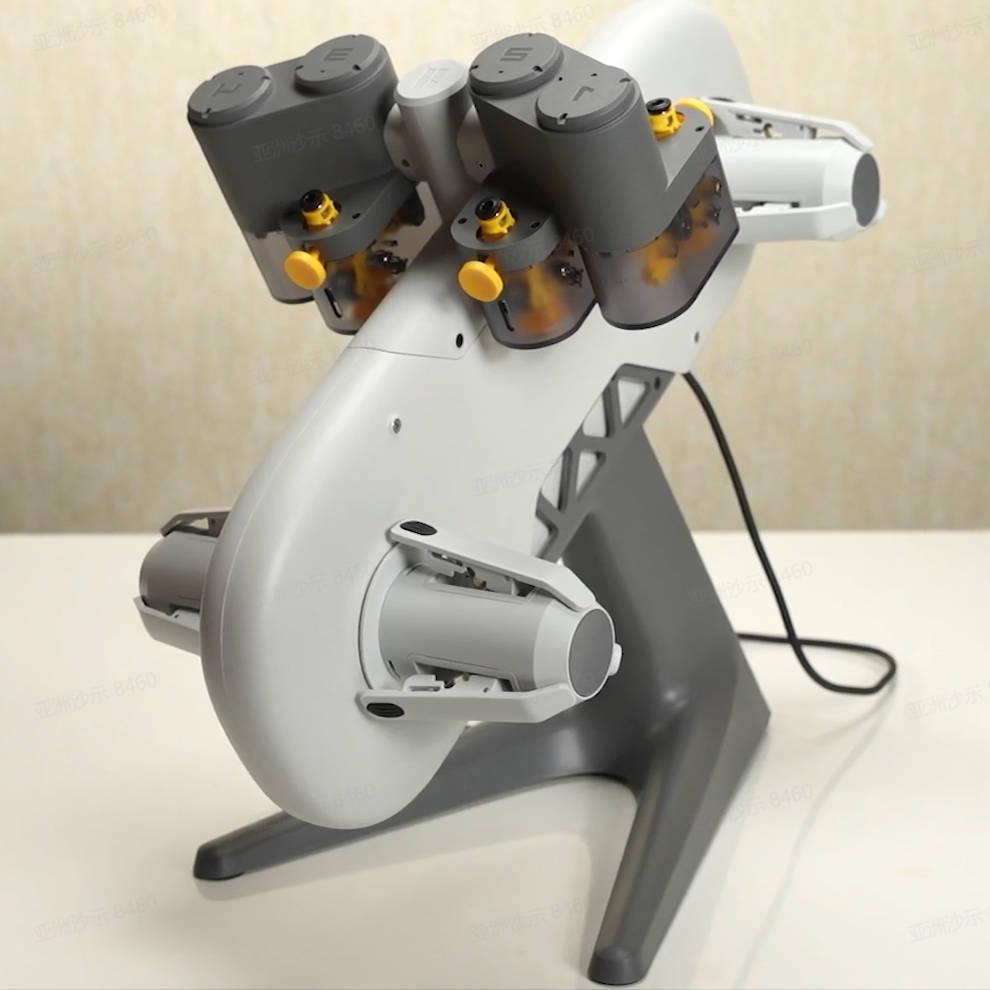

ตัวเครื่องหลัก AMS lite Main Body เป็นชุดประกอบหลักที่ Bambu Lab ระบุว่าไม่ได้จัดเป็นชุด assembly unit สำหรับถอดแยกเพิ่มเติมในคู่มือนี้ ดังนั้นขั้นตอนในบทความนี้จะเน้นการถอดชิ้นส่วนที่เกี่ยวข้องออกจากตัวเครื่องหลัก และประกอบกลับให้เข้าที่เดิม

รายการสกรูและเครื่องมือ

ในคู่มือนี้มีสกรูหลัก 2 ชนิด คือ Screw A รุ่น BT3×6 B0021 และ Screw B รุ่น BT2×5 B0017 โดย Bambu Lab ระบุว่า Screw A ใช้กับ AMS Filament Holder Rod จำนวน 4 ตัว และ AMS Stand จำนวน 4 ตัว ส่วน Screw B ใช้กับ AMS Left Feeder Unit จำนวน 4 ตัว 1 เพื่อป้องกันการสลับสกรู ควรแยกใส่ถาดหรือถุงเล็กที่เขียนชื่อไว้ทันทีหลังถอด

สกรู	รุ่น	ตำแหน่งที่ใช้	ภาพอ้างอิง

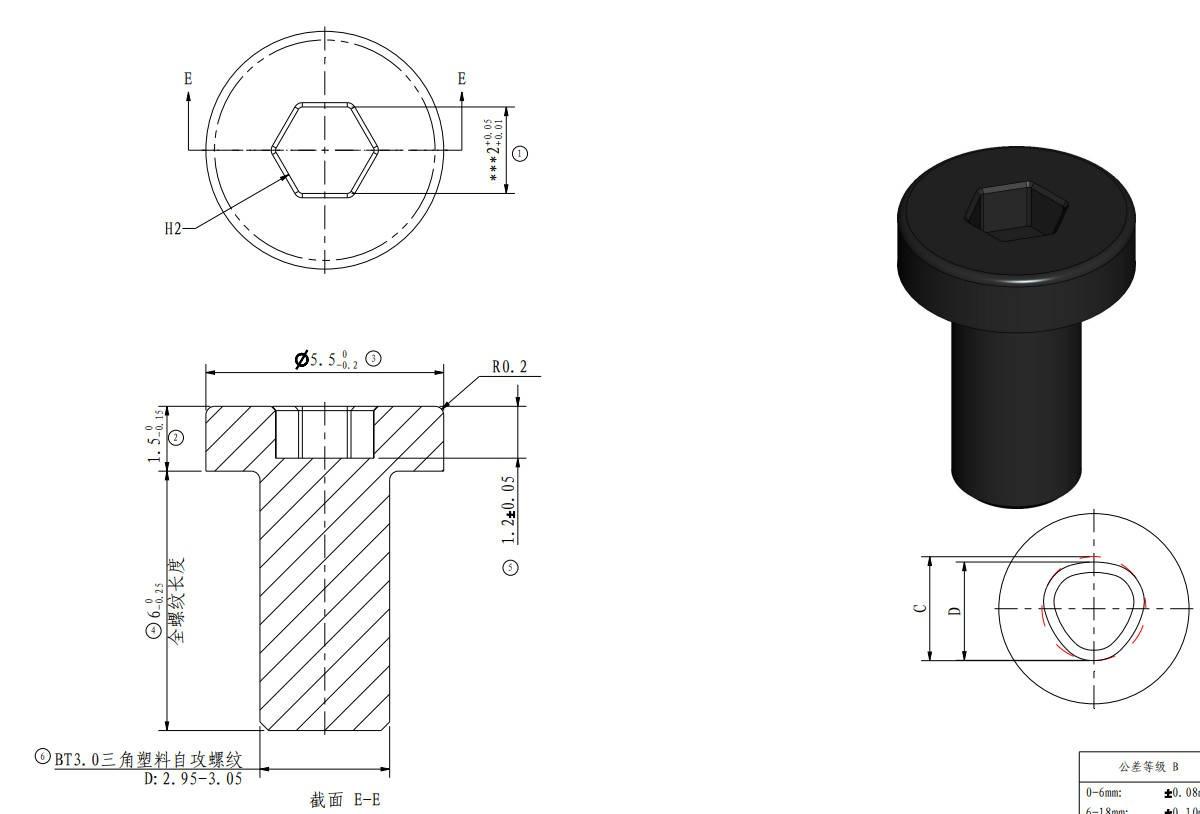

Screw A	BT3×6 B0021	AMS Filament Holder Rod 4 ตัว และ AMS Stand 4 ตัว

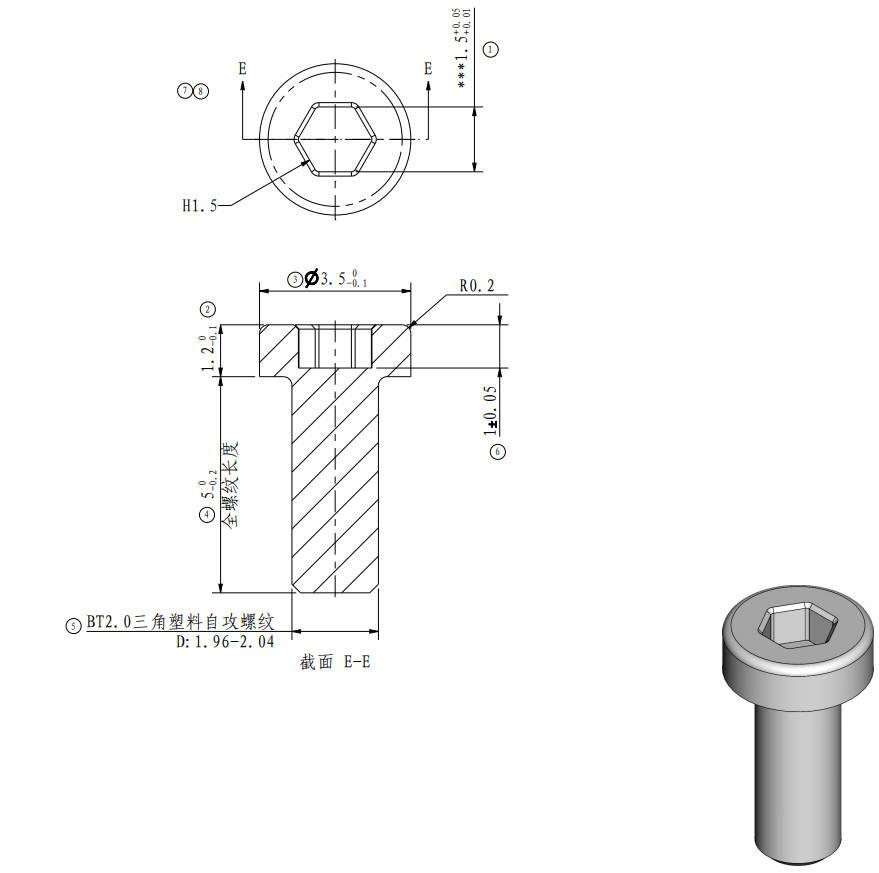

Screw B	BT2×5 B0017	AMS Left Feeder Unit 4 ตัว

เครื่องมือที่ระบุในต้นฉบับคือประแจหกเหลี่ยม H1.5 / H2.0 ในการใช้งานจริงควรกดประแจให้ตั้งฉากกับหัวสกรู โดยเฉพาะสกรูที่อยู่ใกล้สายไฟหรือชิ้นส่วนพลาสติก เพราะถ้าหัวประแจเอียง อาจทำให้หัวสกรูเสียหรือปลายประแจไปกระแทกชิ้นส่วนข้างเคียงได้

ขั้นตอนถอด AMS lite

ก่อนเริ่มถอด ให้ถอดสายเชื่อมต่อ AMS lite ออกจากเครื่องพิมพ์ก่อนเสมอ จากนั้นวางเครื่องบนโต๊ะที่มั่นคงและมีพื้นที่พอสำหรับวางชิ้นส่วนที่ถอดออกมา แนะนำให้เรียงชิ้นส่วนตามลำดับที่ถอด เช่น rotary spool holder, feeder assembly, feeder unit, และ stand เพื่อให้ประกอบกลับได้ง่ายขึ้น

ขั้นตอนที่ 1: ถอด AMS Rotary Spool Holder ทั้ง 4 ตัว

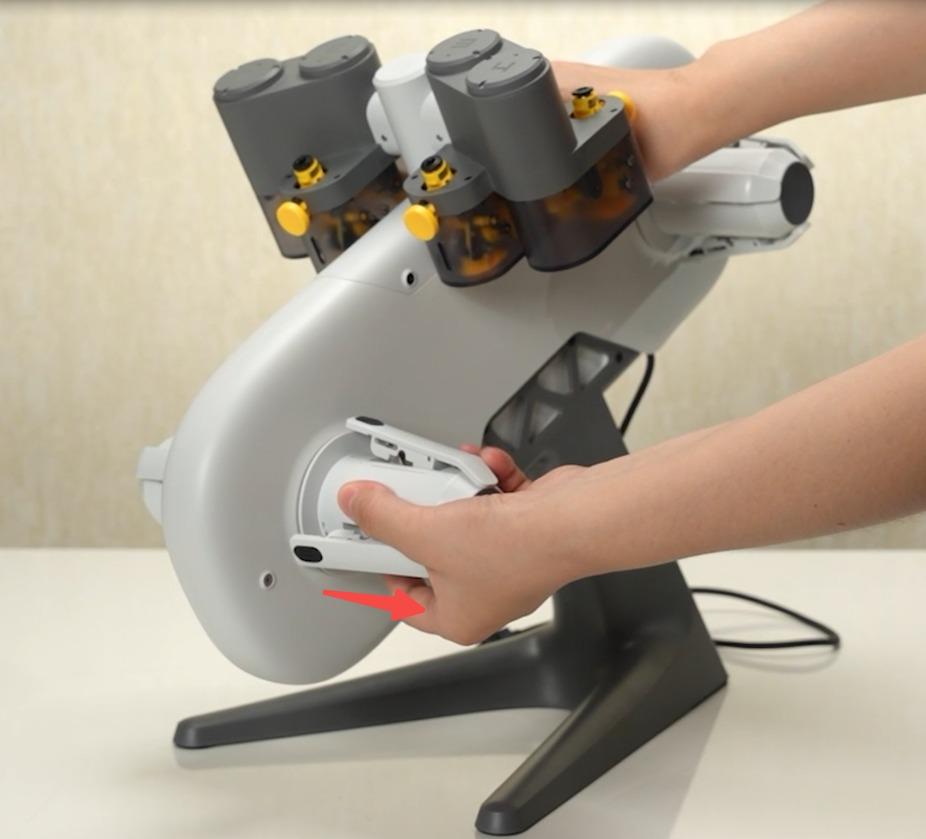

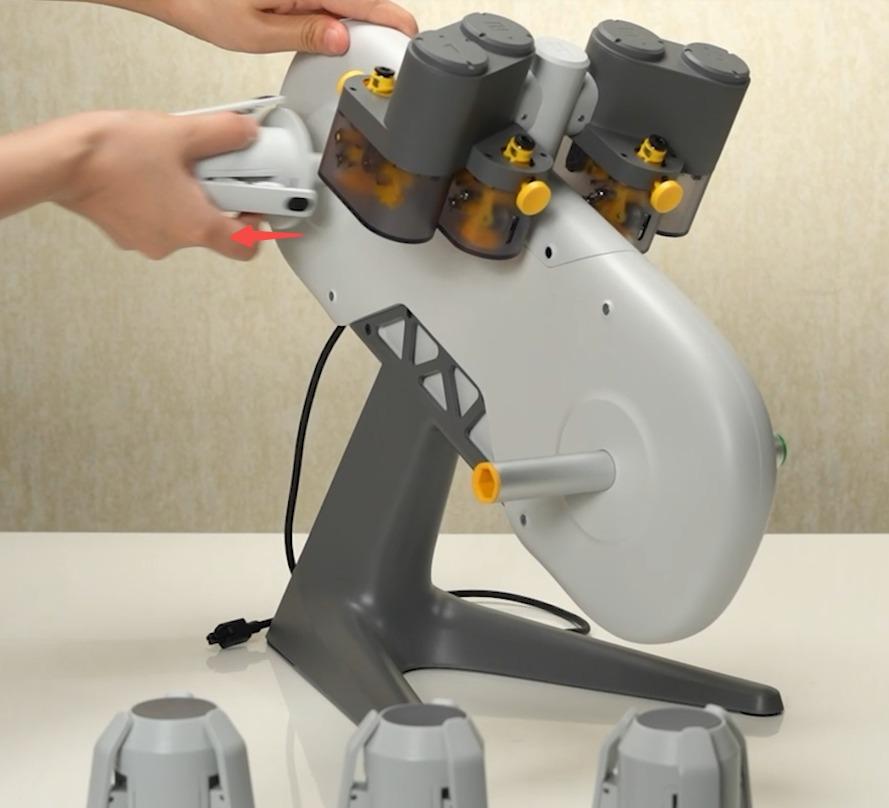

จับตัว AMS lite ให้มั่นคง แล้วค่อย ๆ ดึง AMS Rotary Spool Holder ทั้ง 4 ตัวออกทีละตัวตามลำดับ ต้นฉบับระบุให้ถอด AMS lite ออกจากเครื่องพิมพ์ก่อน แล้วจึงจับตัว AMS lite ด้วยมือและดึง rotary spool holder ออก เวลาดึง ให้ดึงตรงๆ และใช้แรงหน่อย ตอนดึงไม่ควรบิดแรงเกินไป เพราะชิ้นส่วนนี้เป็นพลาสติกและต้องนำกลับมาใช้ตอนประกอบ

ขั้นตอนที่ 2: ถอด AMS Feeder Assembly

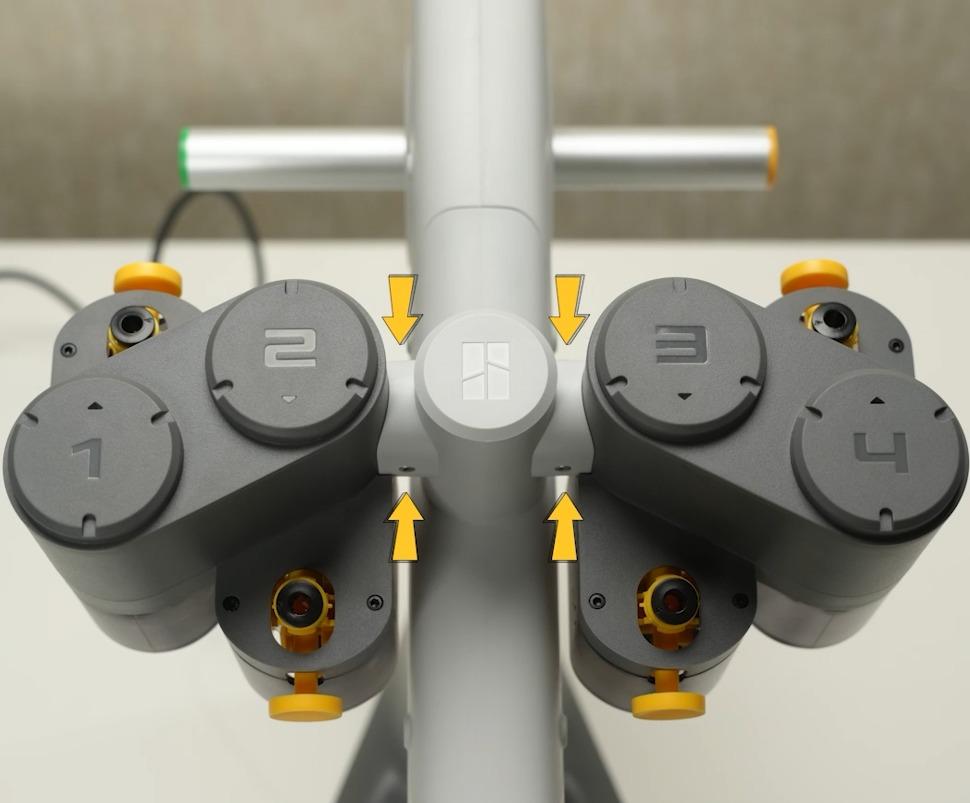

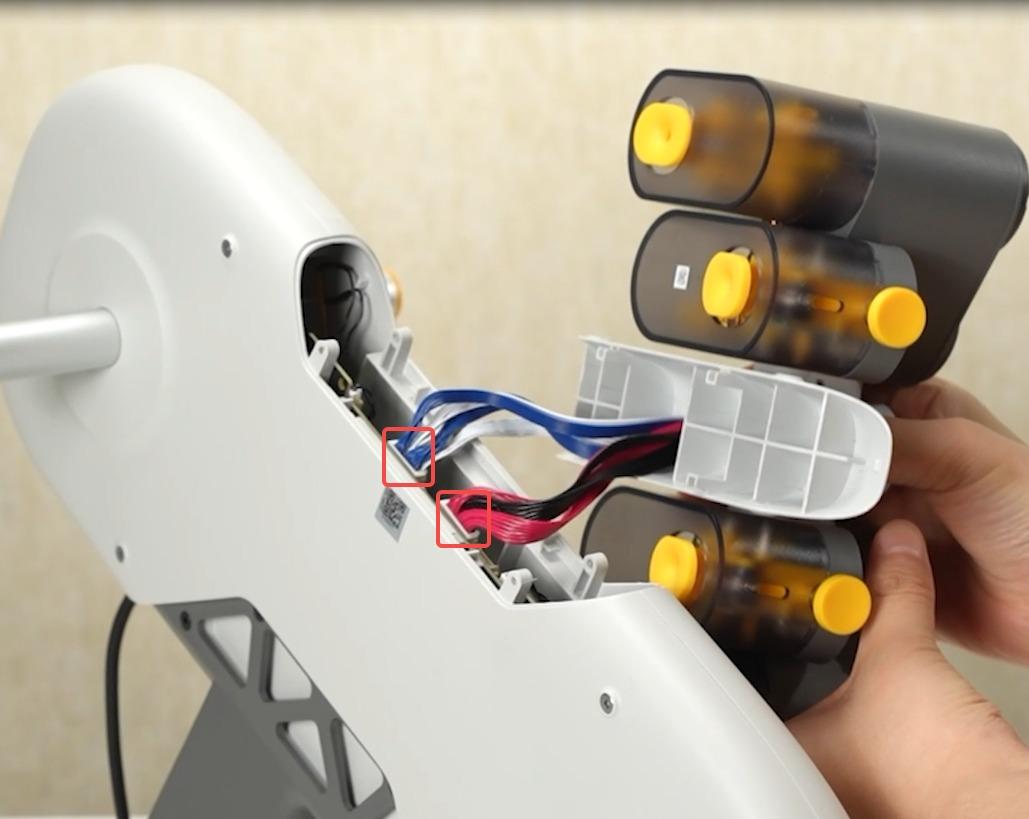

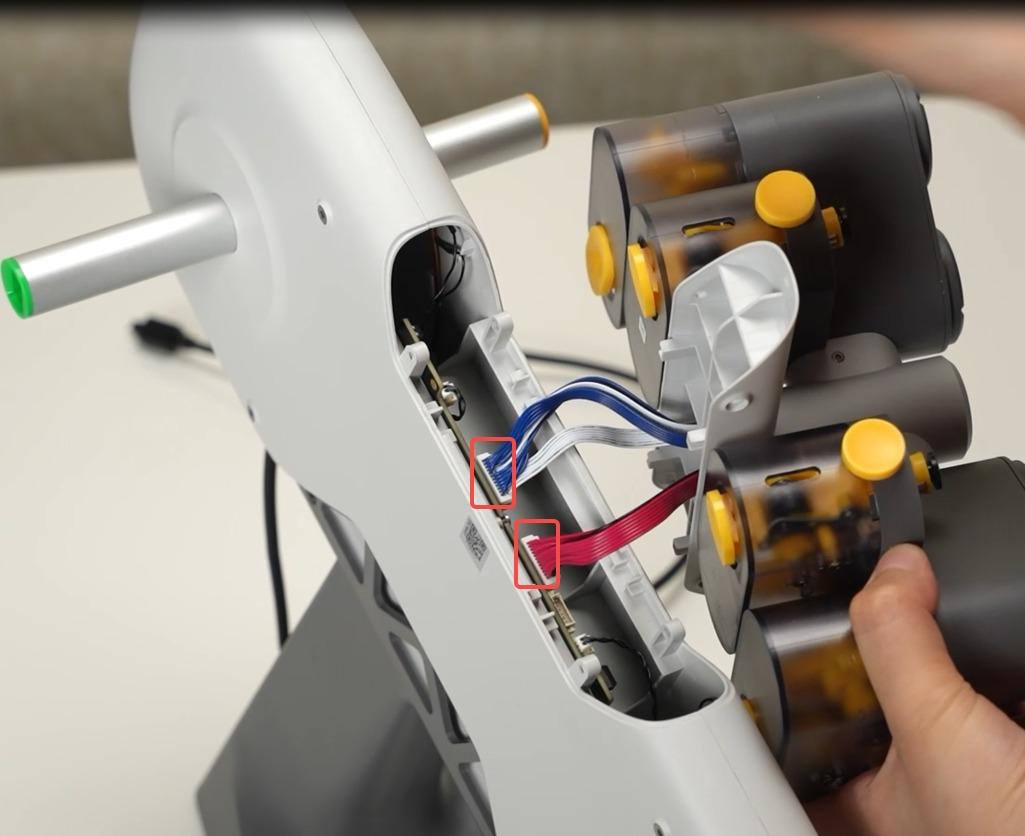

ใช้ประแจหกเหลี่ยมถอด Screw A จำนวน 4 ตัว ตามตำแหน่งที่ทำเครื่องหมายไว้ในภาพ จากนั้นถอดสายสีดำ-แดงและสายสีน้ำเงิน-ขาว แล้วจึงยกชุด AMS Feeder Assembly ออกจากตัว AMS lite จุดสำคัญของขั้นตอนนี้คืออย่ากระชากสายไฟ เพราะสายทั้งสองชุดเป็นสายสัญญาณหรือสายจ่ายไฟที่ต้องเสียบกลับให้ถูกตำแหน่งในขั้นตอนประกอบ

หลังถอดสายแล้ว ให้ยกชุด feeder assembly ออกอย่างช้า ๆ หากรู้สึกว่ายังติดอยู่ ให้ตรวจว่ามีสกรูที่ยังไม่หลุดหรือสายที่ยังเกี่ยวอยู่หรือไม่ ไม่ควรใช้แรงงัด เพราะอาจทำให้ขั้วต่อหรือโครงพลาสติกเสียหายได้

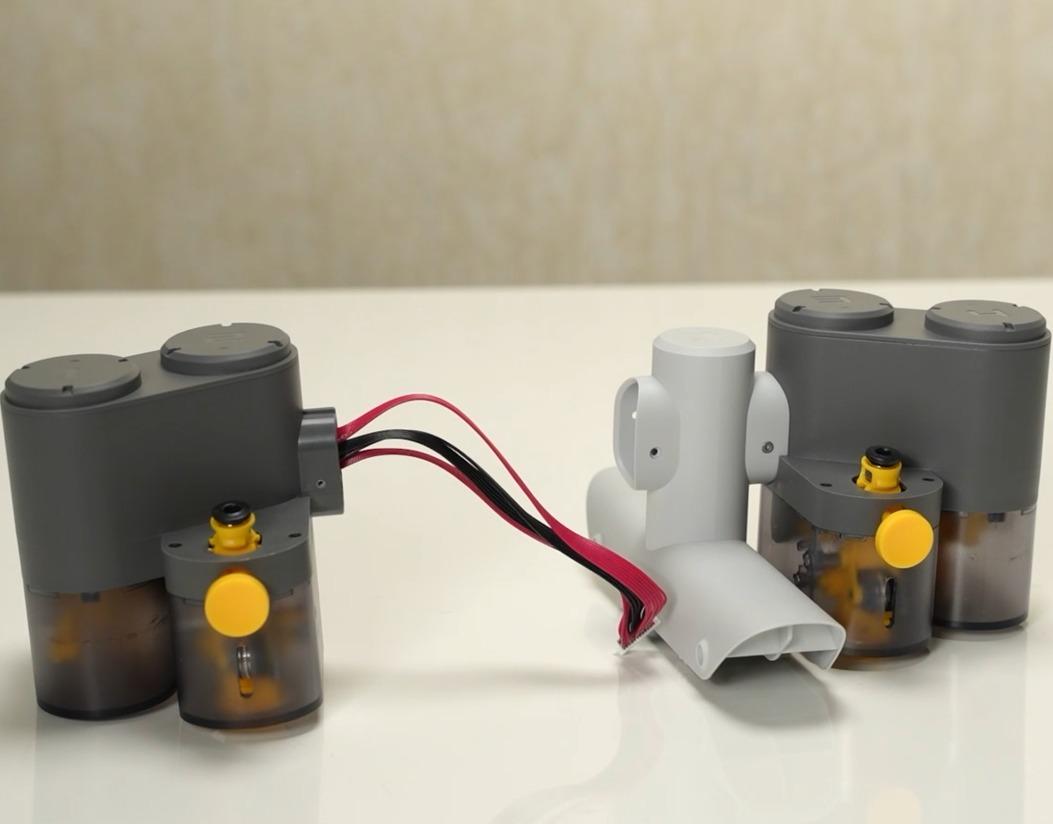

ขั้นตอนที่ 3: ถอด AMS Feeder Unit ซ้ายและขวา

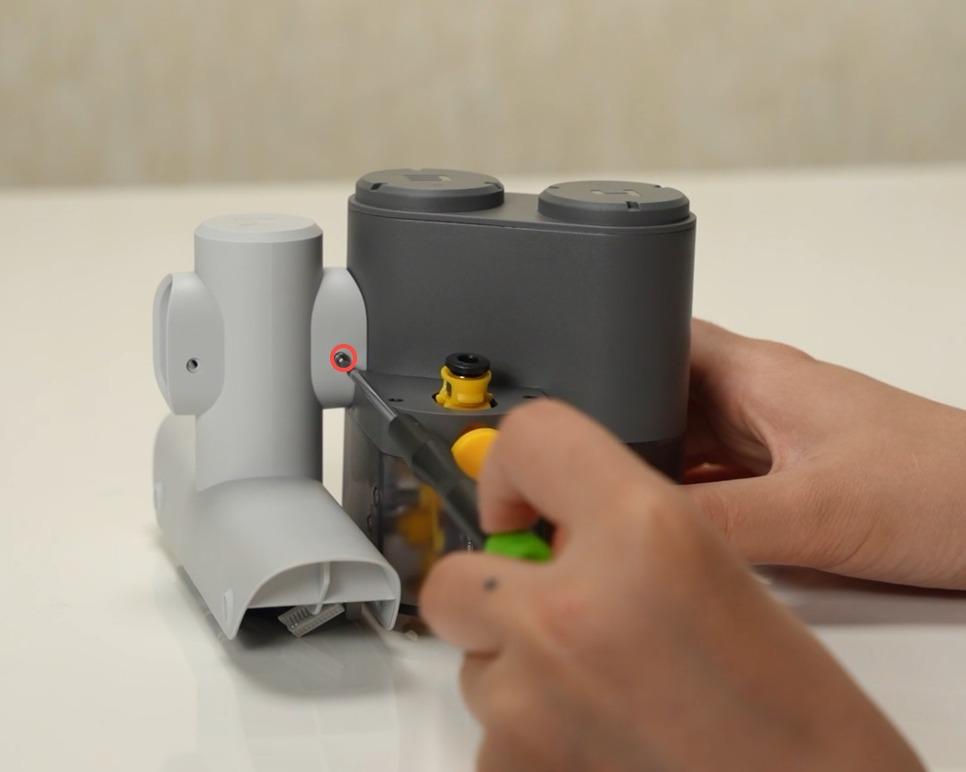

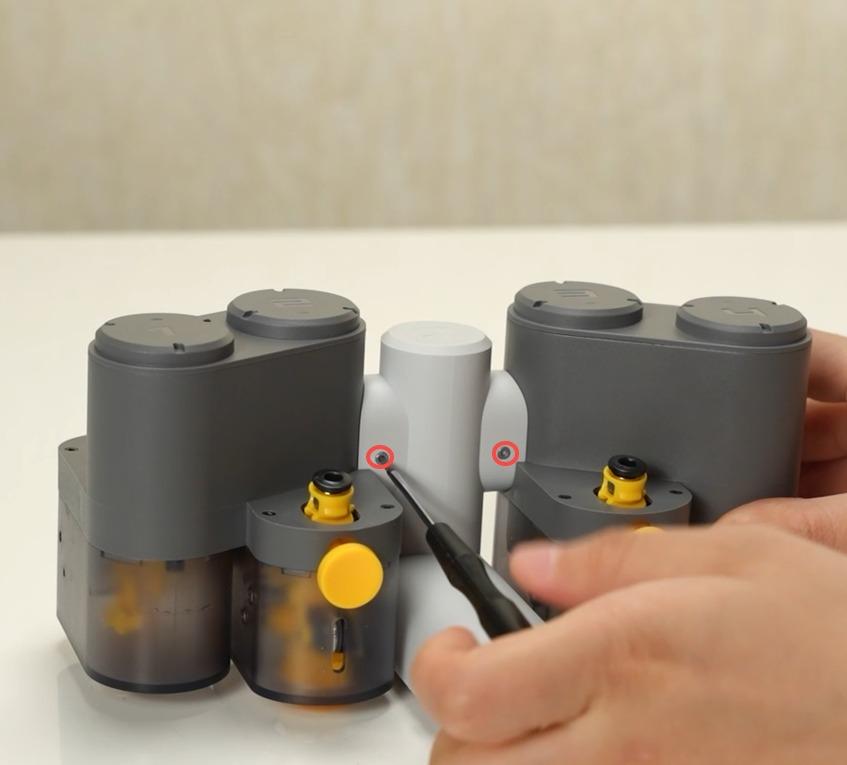

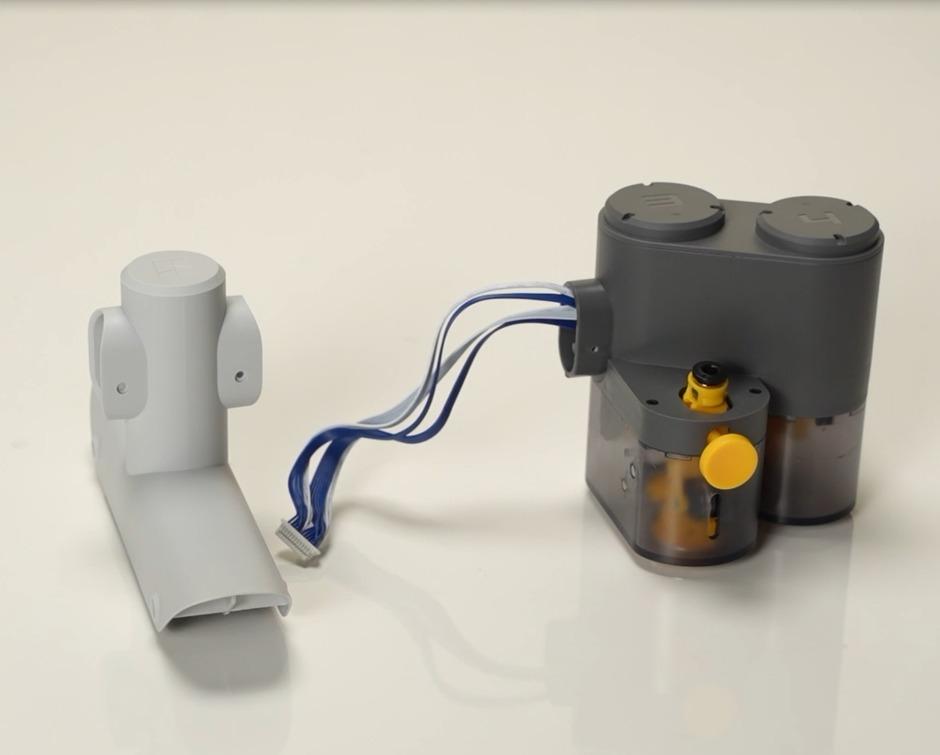

เริ่มจากชุด AMS Feeder Unit ช่อง 1 และ 2 โดยคลาย Screw B จำนวน 2 ตัว ที่ตำแหน่งยึดตามภาพ แล้วจึงถอด feeder unit ออกจากแกนยึด 1 ควรสังเกตทิศทางของสายและตำแหน่งของ feeder ก่อนถอด เพราะตอนประกอบกลับต้องจัดสายให้ผ่านแกนและไม่ถูกกดทับ

ถัดมาถอด AMS Feeder Unit ช่อง 3 และ 4 ด้วยหลักการเดียวกัน คือคลาย Screw B จำนวน 2 ตัว แล้วถอด feeder unit ออกอย่างระมัดระวัง ให้แยก feeder unit ซ้ายและขวาไว้คนละตำแหน่งบนโต๊ะ เพื่อป้องกันการสลับด้านเมื่อต้องประกอบกลับ

ขั้นตอนที่ 4: ถอด AMS Stand

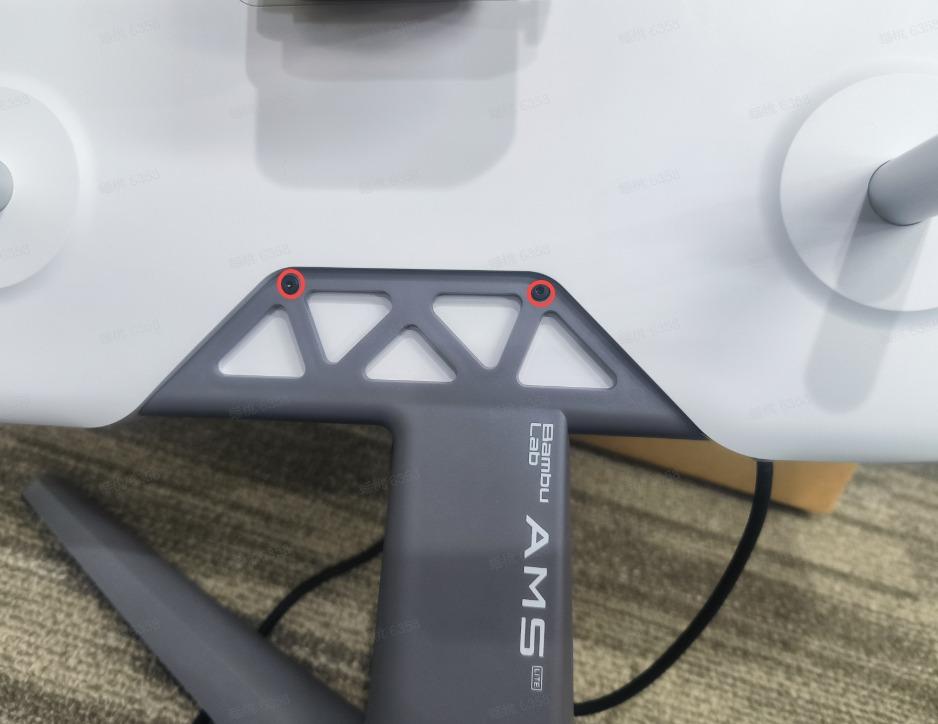

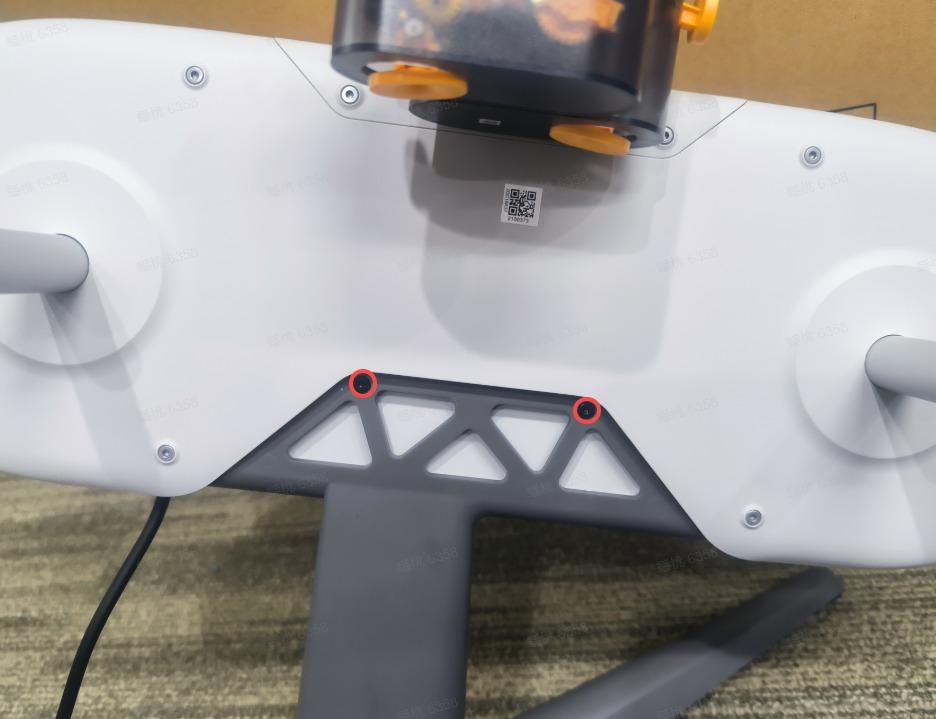

ถอด AMS Stand โดยคลาย Screw A จำนวน 4 ตัว ซึ่งอยู่ด้านซ้ายและขวาฝั่งละ 2 ตัวตามที่ Bambu Lab ระบุ ขณะถอดฐาน ให้ประคองตัวเครื่องหลักไว้ด้วย เพราะเมื่อสกรูหลุดครบแล้วฐานจะไม่ถูกยึดกับตัวเครื่องเหมือนเดิม

เมื่อถอดครบแล้วควรตรวจนับชิ้นส่วนและสกรูอีกครั้งก่อนเริ่มประกอบกลับ โดยเฉพาะ Screw A และ Screw B ที่มีตำแหน่งใช้งานต่างกัน หากสกรูหายหรือสลับตำแหน่ง อาจทำให้ยึดชิ้นส่วนไม่แน่นหรือทำให้เกลียวพลาสติกเสียได้

ขั้นตอนประกอบ AMS lite กลับเข้าที่

การประกอบกลับให้ทำย้อนลำดับจากการถอด แต่ควรตรวจสภาพสายไฟและชิ้นส่วนก่อนใส่กลับทุกครั้ง หากพบสายบิด สายถูกกดทับ หรือหัวคอนเนกเตอร์เสียหาย ควรแก้ไขก่อนขันสกรูล็อก เพราะหลังประกอบครบแล้วจะตรวจจุดเหล่านี้ได้ยากขึ้น

ขั้นตอนที่ 1: ติดตั้ง AMS Stand

วางชุดตัวเครื่อง AMS lite ลงบน AMS Stand โดยให้สายไฟหันขึ้นตามภาพต้นฉบับ จากนั้นกดตัวเครื่องหลักเบา ๆ เพื่อให้รูสกรูเปิดและตรงตำแหน่ง แล้วขัน Screw A จำนวน 4 ตัว ที่ด้านซ้ายและขวากลับเข้าที่ แนะนำให้ตั้งสกรูทุกตัวให้เข้าเกลียวก่อน แล้วจึงค่อยขันแน่นทีละตัว เพื่อให้ฐานเข้าที่สม่ำเสมอ

ขั้นตอนที่ 2: ติดตั้ง AMS Left/Right Feeder Units

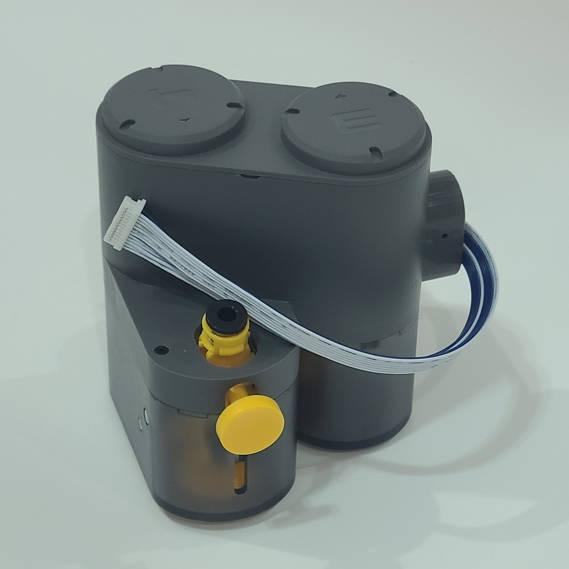

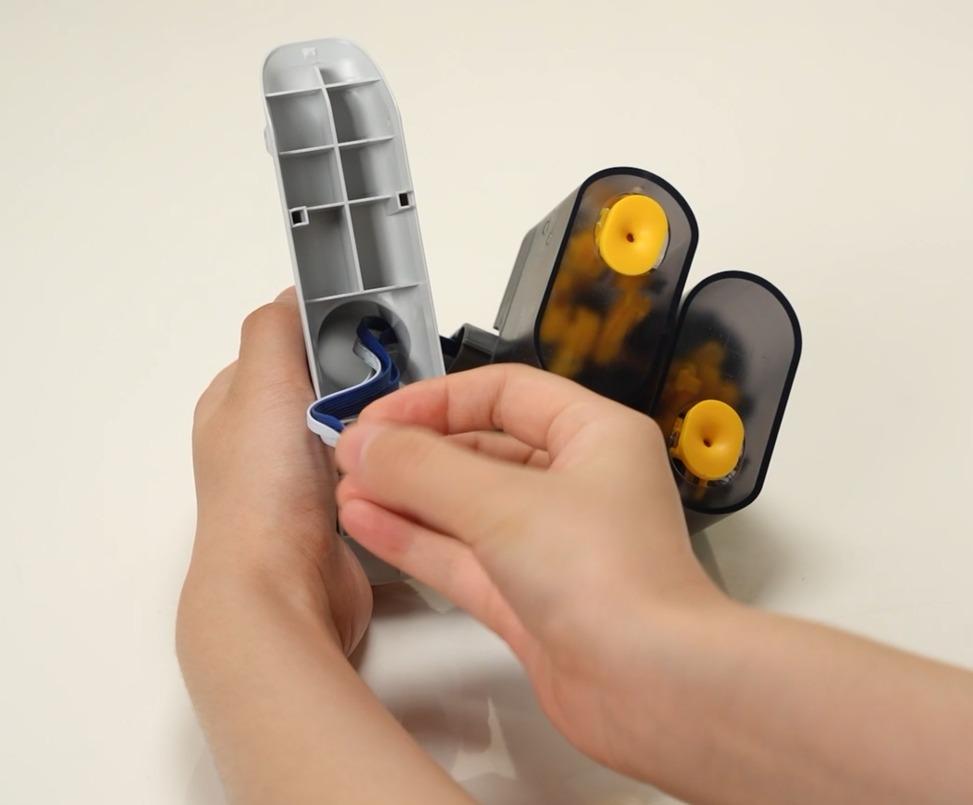

เริ่มจากชุด AMS Feeder Unit ช่อง 3 และ 4 โดยร้อยสายสีน้ำเงิน-ขาวผ่าน AMS Filament Holder Rod แล้วขัน Screw B จำนวน 2 ตัว เพื่อล็อก feeder unit เข้ากับตำแหน่งเดิม ก่อนขันแน่น ให้ตรวจว่าสายไม่ถูกหนีบระหว่างชิ้นส่วนพลาสติกและตัว feeder นั่งสนิทกับตำแหน่งยึด

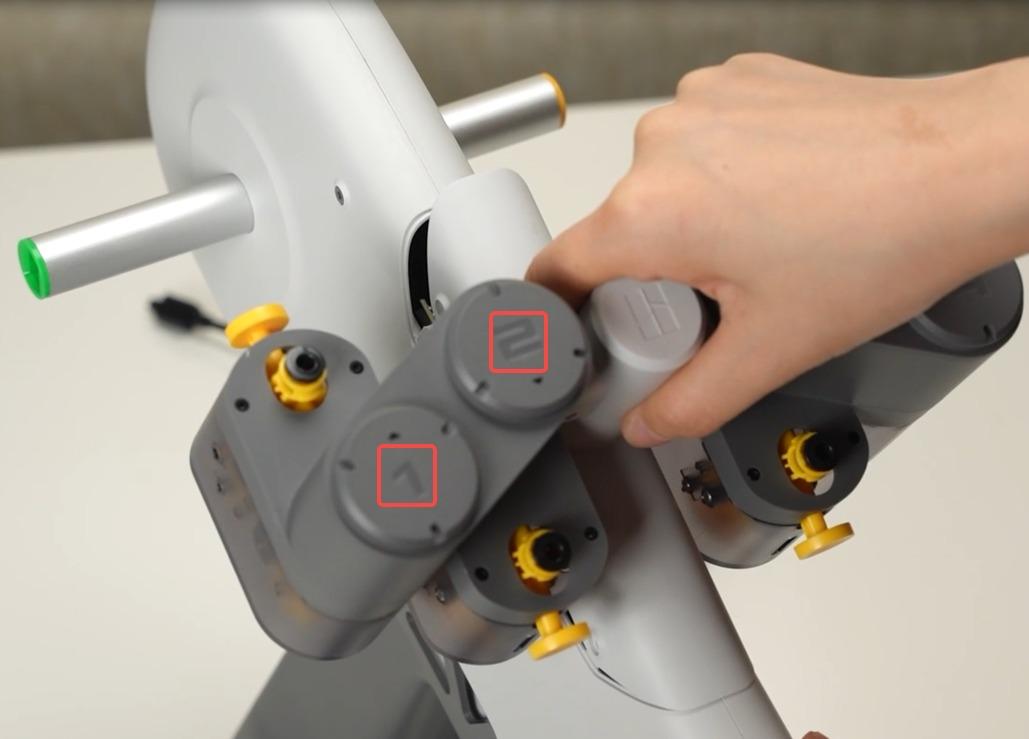

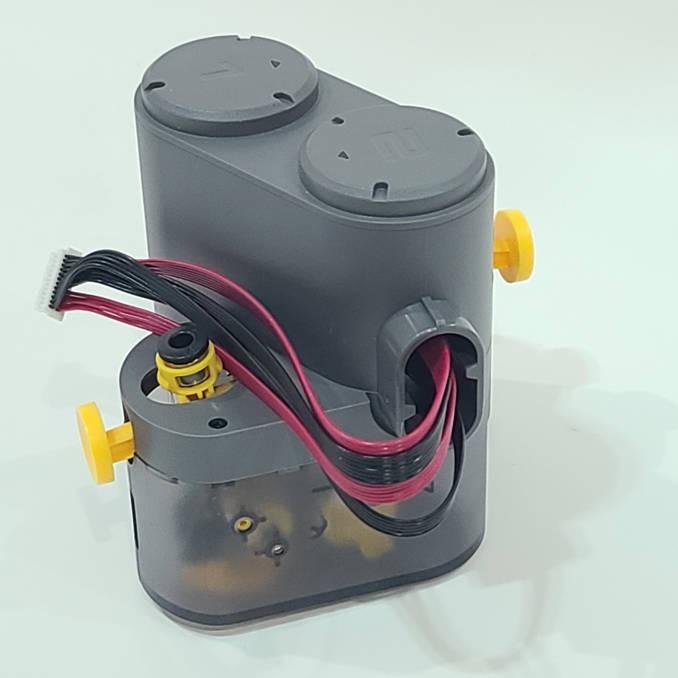

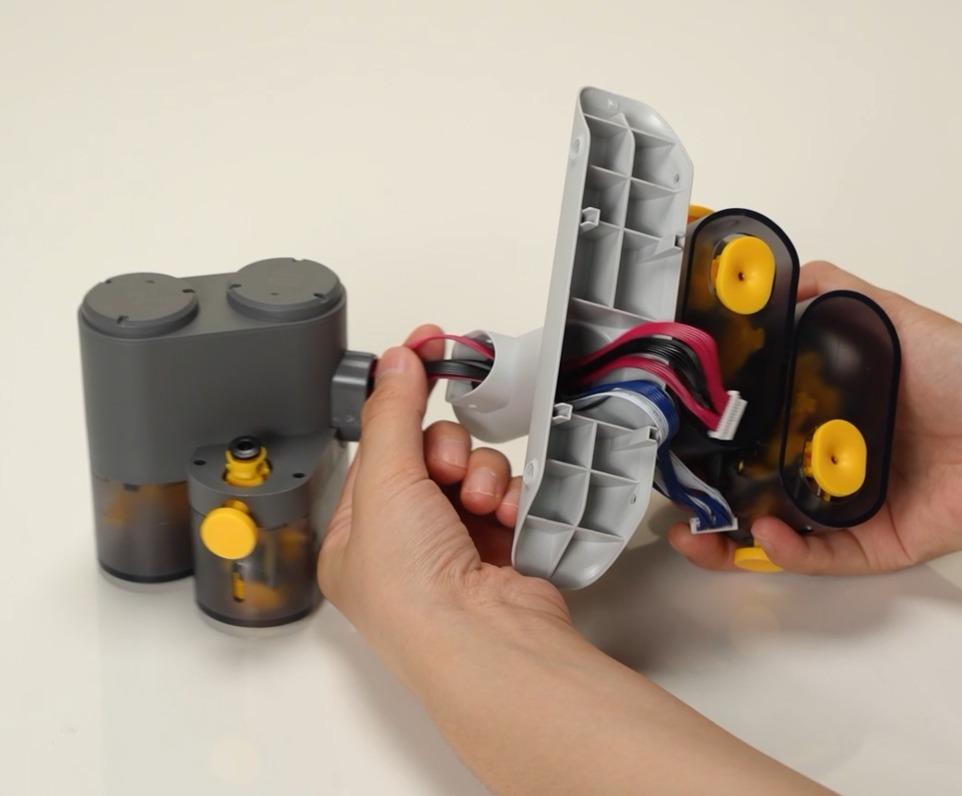

จากนั้นติดตั้ง AMS Feeder Unit ช่อง 1 และ 2 โดยร้อยสายสีดำ-แดงผ่าน AMS Filament Holder Rod แล้วขัน Screw B จำนวน 2 ตัว เพื่อยึด feeder unit ระวังอย่าสลับ feeder ซ้ายกับขวา เพราะช่อง 1/2 และ 3/4 มีทิศทางของชุดสายและตำแหน่งติดตั้งที่ต่างกัน

ขั้นตอนที่ 3: ติดตั้ง AMS Feeder Assembly

เชื่อมต่อสายทั้ง 2 ชุดให้ตรงตามสี คือสายสีเดียวกันต้องต่อเข้าหากัน จากนั้นวาง AMS Feeder Assembly กลับเข้ากับตัวเครื่องหลัก และขัน Screw A จำนวน 4 ตัว เพื่อล็อกชุด assembly ระหว่างเสียบสายให้จับที่หัวคอนเนกเตอร์ ไม่ควรกดหรือดึงที่ตัวสายโดยตรง

หลังขันสกรูครบ ให้ตรวจอีกครั้งว่าสายสีดำ-แดงและสายน้ำเงิน-ขาวไม่ถูกกดทับอยู่ใต้โครง และหัวคอนเนกเตอร์เสียบแน่น หากมีสายพาดผิดตำแหน่ง ควรแก้ไขทันที ไม่ควรรอจนติดตั้ง spool holder ครบแล้วจึงกลับมาแก้

ขั้นตอนที่ 4: ติดตั้ง AMS Rotary Spool Holder ทั้ง 4 ตัว

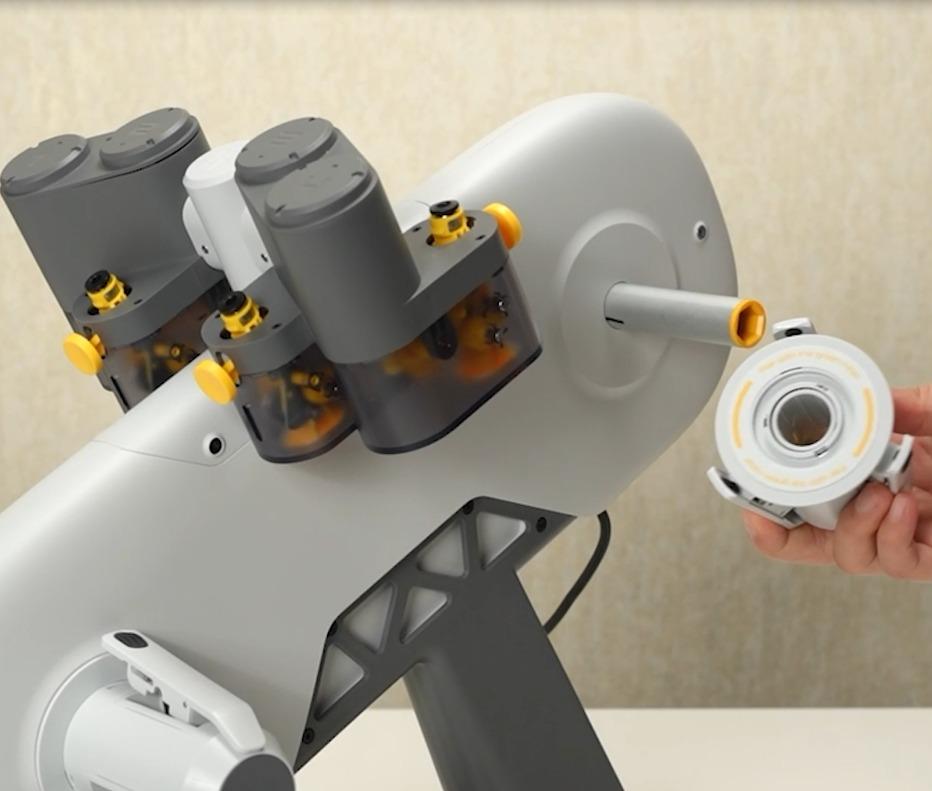

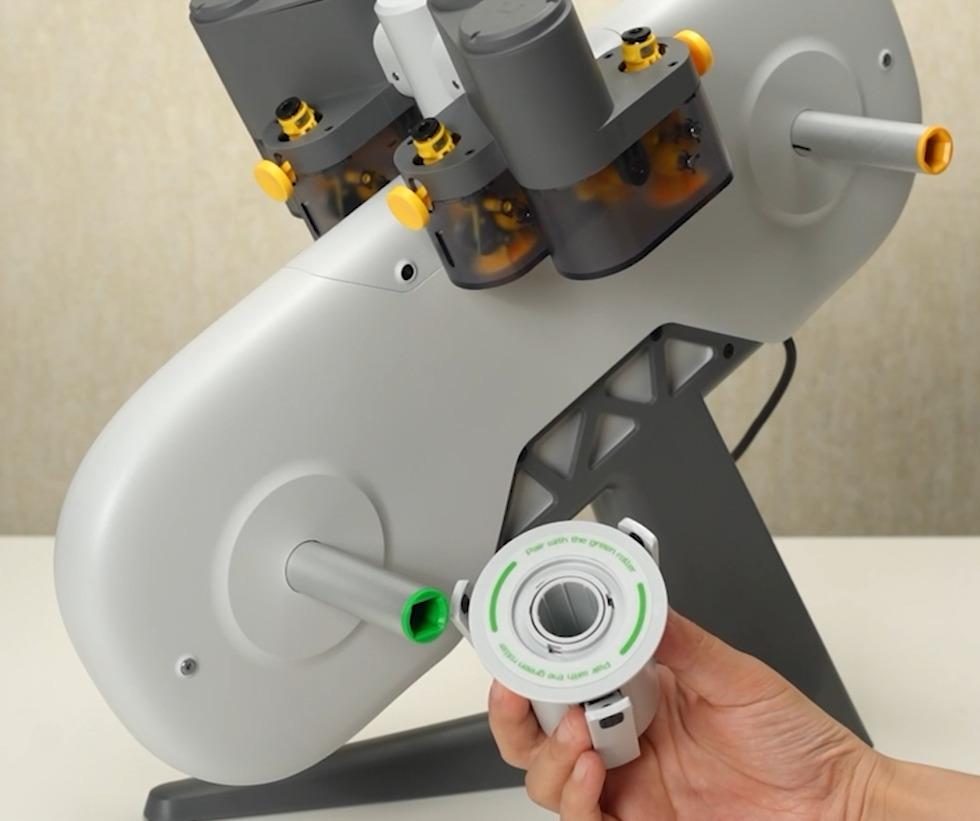

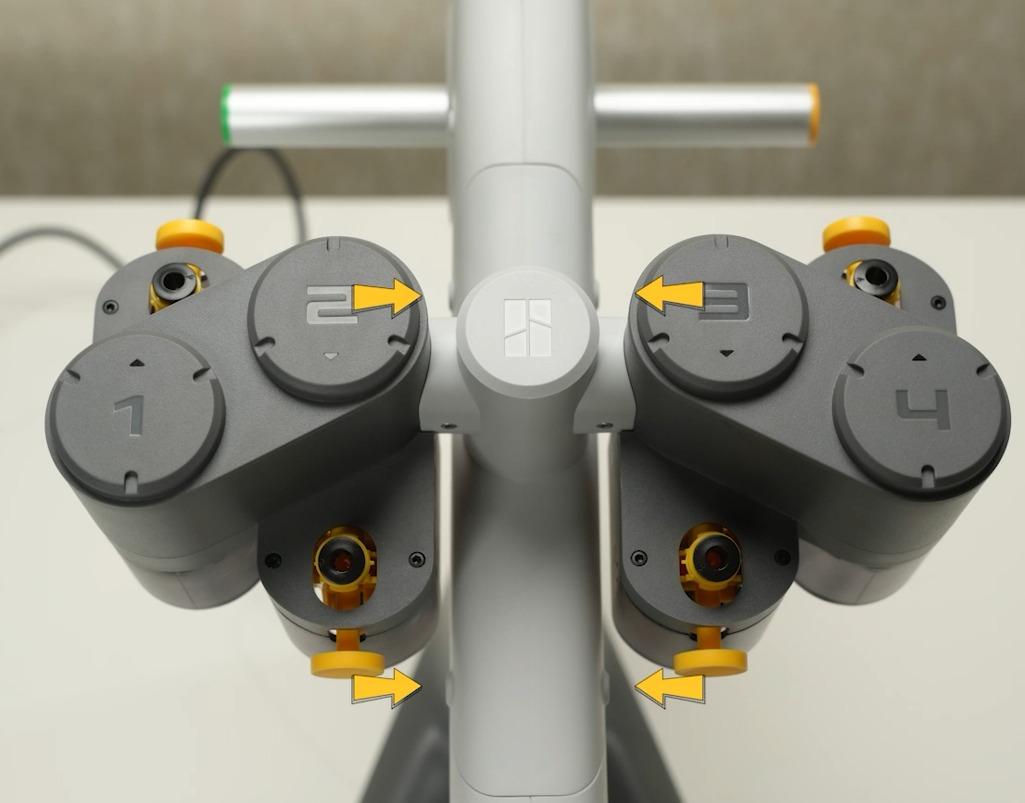

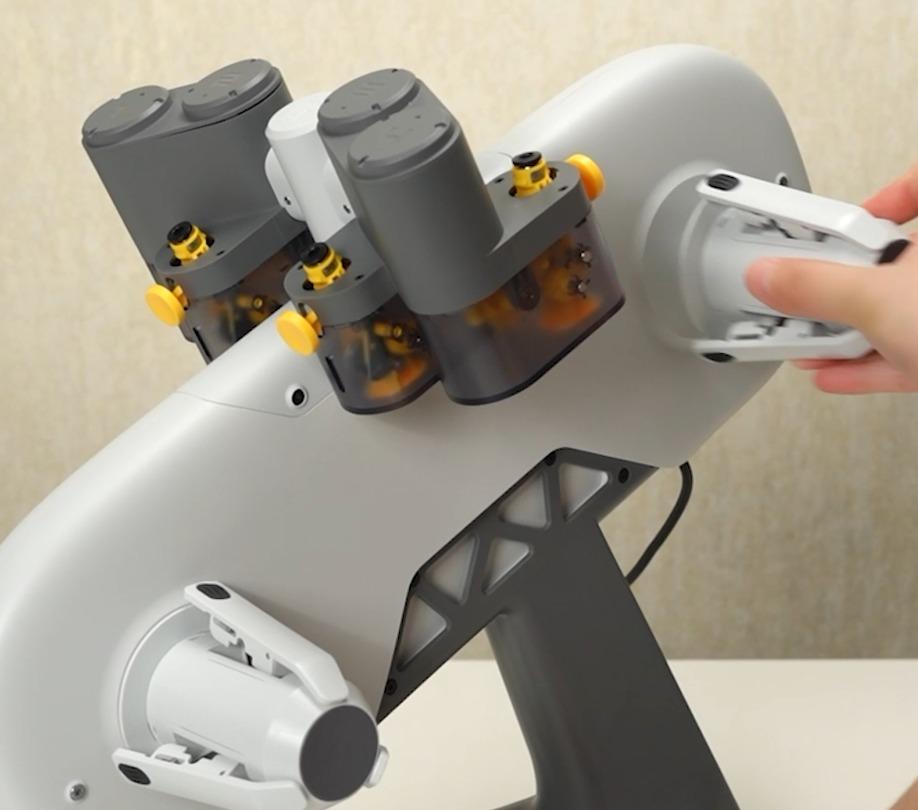

ติดตั้ง AMS Rotary Spool Holder ทั้ง 4 ตัวกลับเข้าที่ โดยจับคู่และติดตั้งตามสีให้ถูกต้อง Bambu Lab ระบุให้ระวังทิศทางการติดตั้งก่อนใส่ 1 ในทางปฏิบัติให้ดูแนวสันและตำแหน่งล็อกของ holder ให้ตรงกับตัวเครื่องก่อนกดเข้าไป ไม่ควรฝืนกดหากรู้สึกว่าทิศทางไม่ตรง

ตรวจสอบการทำงานหลังประกอบ

หลังประกอบครบแล้ว ให้ต่อ AMS lite กลับเข้ากับเครื่องพิมพ์ เปิดเครื่อง และตรวจว่าไฟแสดงสถานะบน AMS Feeder ติดตามปกติ จากนั้นใส่เส้น filament เพื่อทดสอบฟังก์ชันโหลดและ unload ของ AMS lite ตามแนวทางการตรวจสอบของ Bambu Lab 1 หากการทดสอบไม่ผ่าน ให้ปิดเครื่อง ถอดการเชื่อมต่อ และตรวจหัวคอนเนกเตอร์กับตำแหน่งสายทุกจุดอีกครั้งก่อนลองใหม่

จุดตรวจสอบ	วิธีตรวจ	สิ่งที่ควรเห็น
ไฟแสดงสถานะ feeder	ต่อ AMS lite เข้ากับเครื่องพิมพ์และเปิดเครื่อง	ไฟสถานะติดปกติ ไม่มีอาการกะพริบผิดปกติ
การโหลดเส้น	ใส่ filament แล้วสั่ง load	เส้นถูกดึงเข้าอย่างต่อเนื่อง ไม่ติดขัด
การ unload เส้น	สั่ง unload filament	feeder ปล่อยเส้นออกได้ตามปกติ
สายภายใน	หากทดสอบไม่ผ่าน ให้ตรวจสายสีดำ-แดงและน้ำเงิน-ขาวอีกครั้ง	หัวคอนเนกเตอร์แน่นและไม่สลับตำแหน่ง
