การเปลี่ยน Feeder Unit ชุดป้อนเส้น

อธิบายขั้นตอนการถอดและติดตั้ง AMS 2 Pro Feeder Unit คู่มือนี้ใช้กับ AMS 2 Pro และเหมาะสำหรับกรณีที่ชุด Feeder Unit มีอาการล้อป้อนเส้นเสีย มอเตอร์เสีย มีความเสียหายภายในที่มองเห็นได้ หรือสวิตช์ตรวจจับทำงานไม่นิ่ง

ภาพรวมของ AMS 2 Pro Feeder Unit

Feeder Unit เป็นชุดป้อนเส้นที่ติดตั้งอยู่ภายใน AMS 2 Pro ทำหน้าที่สร้างแรงขับลำดับแรกสำหรับการส่งเส้น Filament เข้าสู่ระบบป้อนเส้นของ AMS โดยใน AMS 2 Pro หนึ่งเครื่องจะมี Feeder Unit ทั้งหมด 4 ชุด ตามจำนวนช่องใส่เส้น

หัวข้อ	รายละเอียดที่ควรรู้ก่อนเริ่มงาน
รุ่นที่ใช้กับคู่มือนี้	AMS 2 Pro
อาการที่เหมาะกับคู่มือนี้	ล้อป้อนเส้นเสีย, มอเตอร์เสีย, เห็นความเสียหายภายใน, หรือ detection switch ทำงานไม่นิ่ง
ชิ้นส่วนหลักที่เกี่ยวข้อง	Feeder Unit, PTFE tube, filament hub, AMS main frame assembly, power board และ mainboard
เวลาตามคู่มือต้นฉบับ	ประมาณ 20 นาที หากเตรียมเครื่องมือและพื้นที่ทำงานพร้อม
จุดที่ควรระวังเป็นพิเศษ	สปริงของ PTFE tube release button, ลูกปืนที่ปลาย support sleeve, สายไฟและหัวต่อบน power board/mainboard, รวมถึงการจัดสายของ Feeder Unit ช่อง 1 และ 4

เครื่องมือและอุปกรณ์ที่ต้องใช้

ก่อนเริ่มงานควรเตรียมพื้นที่ให้สะอาด มีแสงสว่างเพียงพอ และมีถาดแยกสกรูหรือชิ้นส่วนเล็ก เพราะขั้นตอนนี้ต้องถอด main frame assembly, ปลดท่อ PTFE, ปลดสายสัญญาณ และถอด Feeder Unit ออกจากโครง AMS 2 Pro

เครื่องมือหรืออุปกรณ์	ใช้สำหรับ

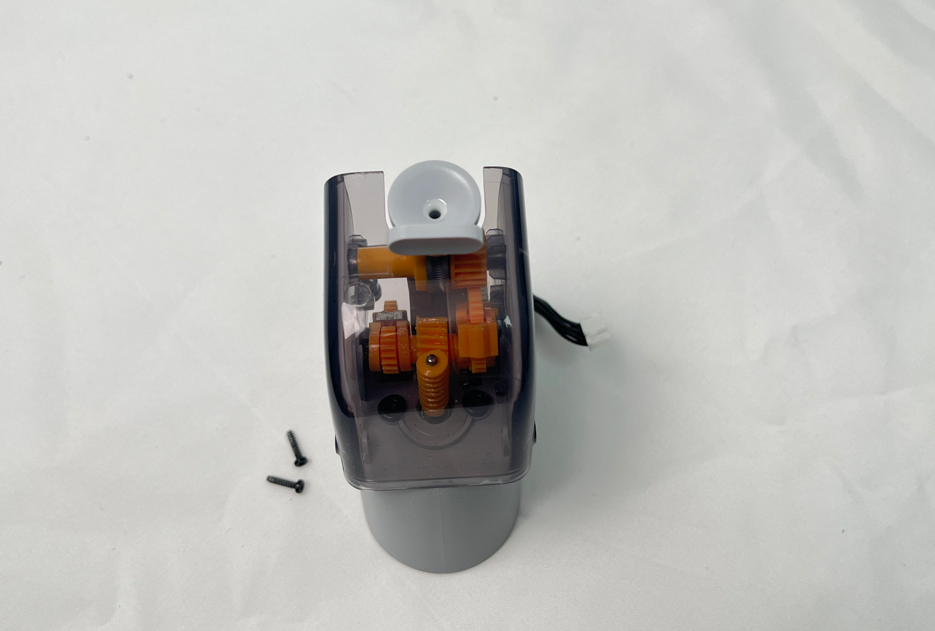

อะไหล่ชุดใหม่สำหรับ Feeder Unit	Feeder Unit
ประแจหกเหลี่ยม H2.0	ใช้ถอดและขันสกรูหลักตามตำแหน่งที่ระบุในขั้นตอน
ประแจหกเหลี่ยม H1.5	ใช้กับสกรูขนาดเล็กบางตำแหน่งตามคู่มือต้นฉบับ
ถาดหรือกล่องเล็ก	ใช้เก็บสกรู สปริง ลูกปืน และชิ้นส่วนเล็ก เพื่อป้องกันการหล่นหาย
กล้องโทรศัพท์	ใช้ถ่ายรูปตำแหน่งสายและท่อ PTFE ก่อนถอด เพื่อช่วยประกอบกลับให้ถูกต้อง

กลุ่มสกรูที่พบในขั้นตอน	จำนวนตามขั้นตอน	ตำแหน่งใช้งาน
สกรู A	2 ตัว	ยึด AMS main frame กับ lower cover
สกรู B	2 ตัวต่อ Feeder Unit	ยึด Feeder Unit แต่ละชุดกับโครง AMS
สกรู C	2 ตัว	ยึด mainboard ซึ่งอาจต้องคลายออกเมื่อต้องเปลี่ยน Feeder Unit ช่อง 2 หรือ 3

ข้อควรระวังด้านความปลอดภัย

ก่อนเริ่มถอดประกอบ ให้ ปิดเครื่อง ถอดสายไฟ และถอด AMS 2 Pro ออกจากเครื่องพิมพ์ก่อนทุกครั้ง การทำงานขณะเครื่องยังมีไฟอยู่มีความเสี่ยงต่อการลัดวงจร ทำให้แผงวงจรหรืออุปกรณ์อิเล็กทรอนิกส์เสียหาย และอาจเกิดอันตรายระหว่างซ่อมบำรุงได

งานนี้ต้องยก main frame assembly และปลดหัวต่อสายบน power board/mainboard ดังนั้นไม่ควรกระชากสายหรือใช้แรงงัดมากเกินไป หากชิ้นส่วนยังไม่ขยับ ให้หยุดและตรวจว่ามีสกรู หัวต่อ หรือท่อ PTFE ที่ยังไม่ได้ปลดออกหรือไม่ ก่อนถอดสายทุกจุด ควรถ่ายรูปตำแหน่งสายและท่อ PTFE ไว้ก่อน โดยเฉพาะสายของ Feeder Unit แต่ละช่อง เพราะถ้าเสียบกลับผิดตำแหน่งหรือจัดสายทับกัน อาจทำให้ Feeder Unit ไม่ทำงานหลังเปิดเครื่อง หรือเกิดการกดทับสายเมื่อประกอบ main frame กลับ

วิดีโอ

ขั้นตอนถอด Feeder Unit

Step 1: ถอดท่อ PTFE ด้านหลัง AMS 2 Pro

กดปุ่มปลดท่อ PTFE จากด้านหลังของ AMS 2 Pro เพื่อคลายตัวล็อก จากนั้นดึงท่อ PTFE ออกจากด้านหลังเครื่องตามแนวตรง ไม่ควรบิดหรือดึงเฉียงแรง ๆ เพราะอาจทำให้ปลายท่อหรือข้อต่อเสียรูปได้

Step 2: ดึงปุ่มปลดท่อ PTFE ออก

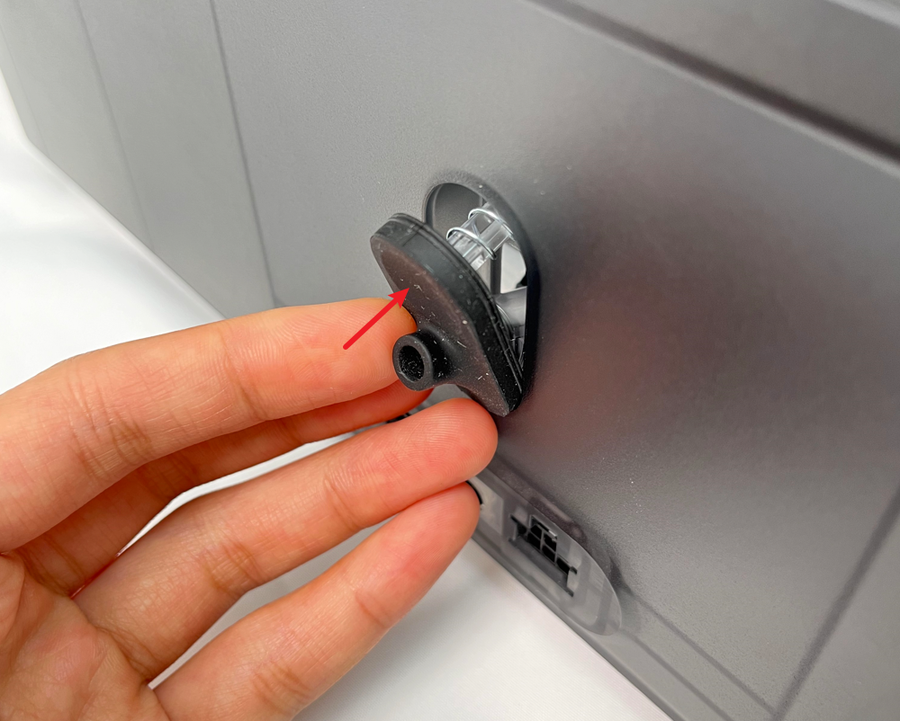

บีบคลิปจากด้านในของ lower cover เพื่อให้ PTFE tube release button ดีดออก จากนั้นดึงปุ่มปลดท่อออกจากด้านหลังของ AMS 2 Pro ตามแนวตัวเรือน

ในขั้นตอนนี้ควรใช้มืออีกข้างจับบริเวณปุ่มหรือท่อ PTFE จากด้านหลังไว้ด้วย เพราะเมื่อบีบคลิปแล้วสปริงอาจดีดออกและหล่นหายได้

Step 3: ถอด AMS main frame assembly

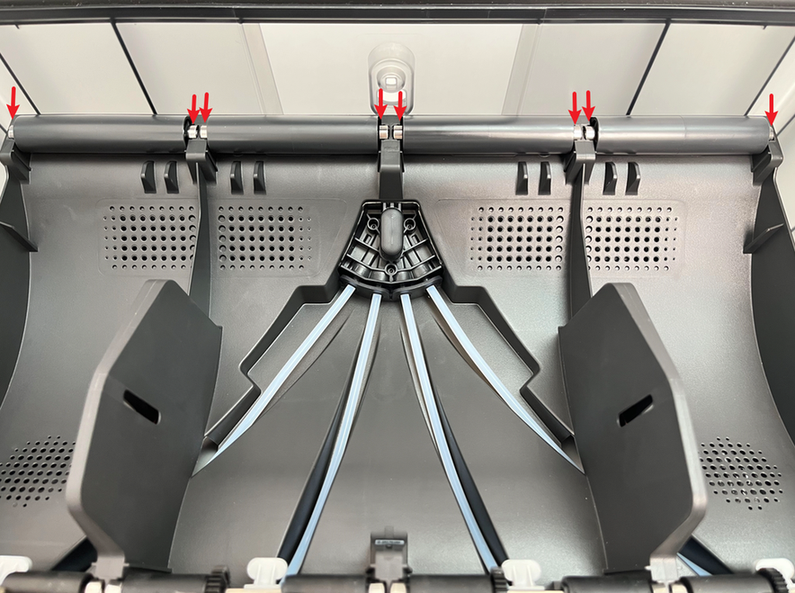

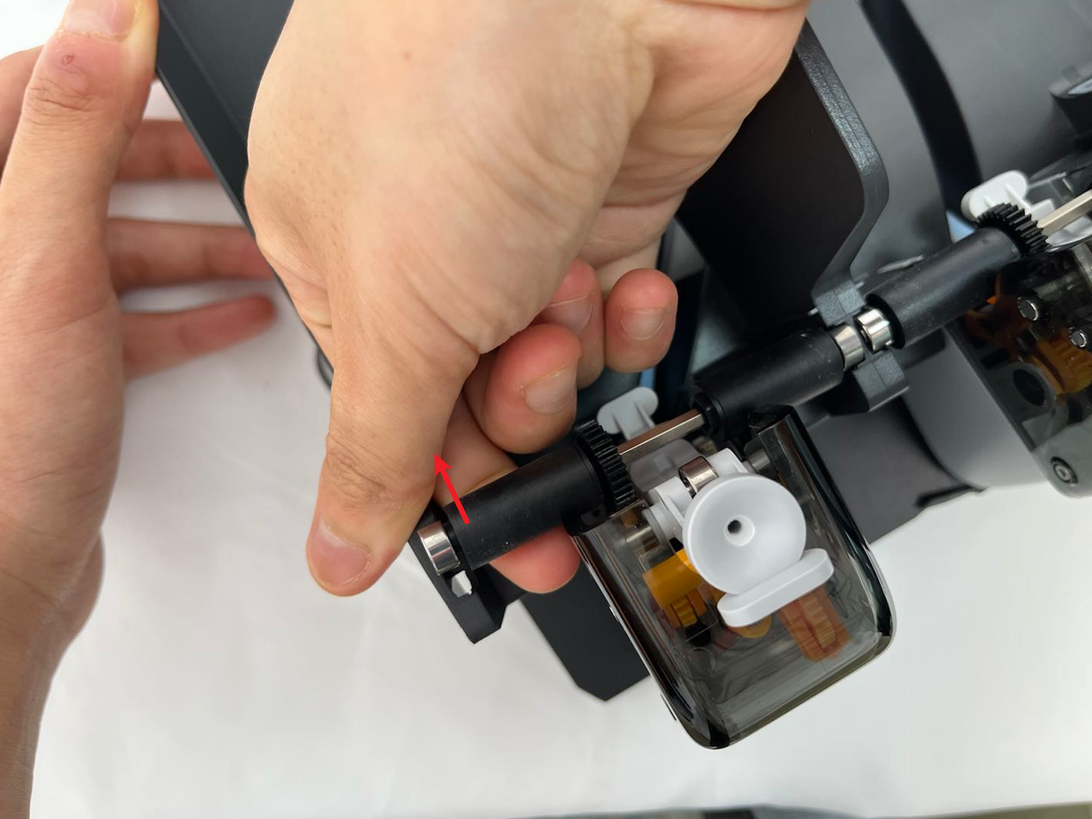

ถอด driven support sleeve assembly ของช่องกลางทั้ง 2 ช่องออกก่อน เพื่อเปิดทางให้เห็นรูสกรูที่ยึด main frame ระหว่างถอดต้องระวังลูกปืนที่ปลายแกนทั้งสองด้าน เพราะเป็นชิ้นส่วนเล็กและหล่นหายได้ง่าย

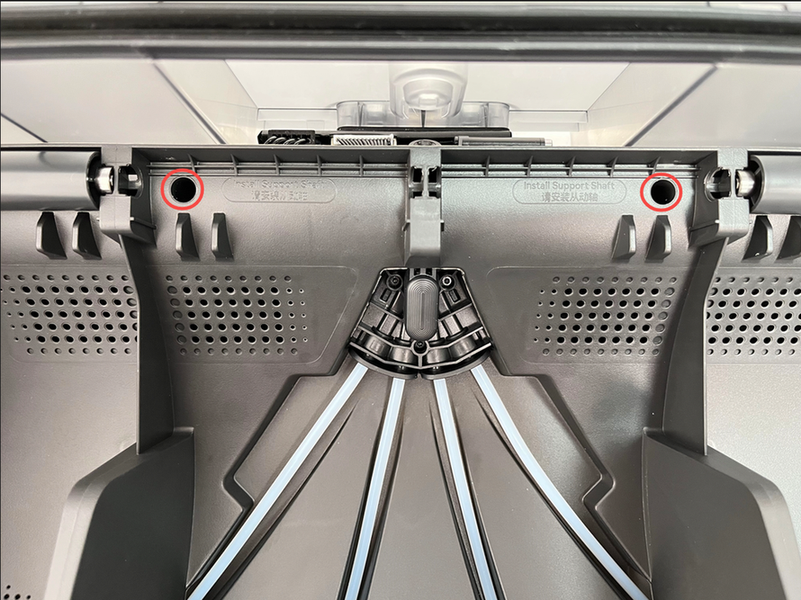

เมื่อเห็นตำแหน่งสกรูแล้ว ให้ถอดสกรู A จำนวน 2 ตัวที่ยึด AMS main frame ออก

หลังถอดสกรูแล้ว ให้ยกด้านหลังของ main frame ขึ้นและวางตั้งบน lower cover อย่างระมัดระวัง เนื่องจากยังมีสายเชื่อมต่ออยู่ ไม่ควรยกกระชาก ให้ยกด้านหน้าของ main frame ขึ้นก่อน แล้วดันไปข้างหน้าเล็กน้อยเพื่อให้มีพื้นที่สำหรับยกด้านหลัง

ขณะวาง main frame ตั้งขึ้น ให้หลีกเลี่ยงการกดทับชิ้นส่วนอิเล็กทรอนิกส์บริเวณช่องระบายอากาศ เพราะอาจทำให้ชิ้นส่วนเสียหายได้

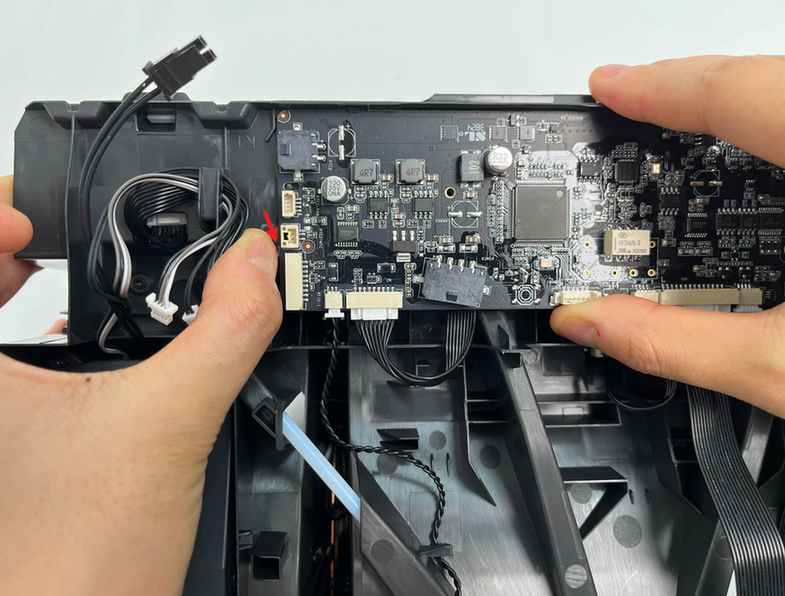

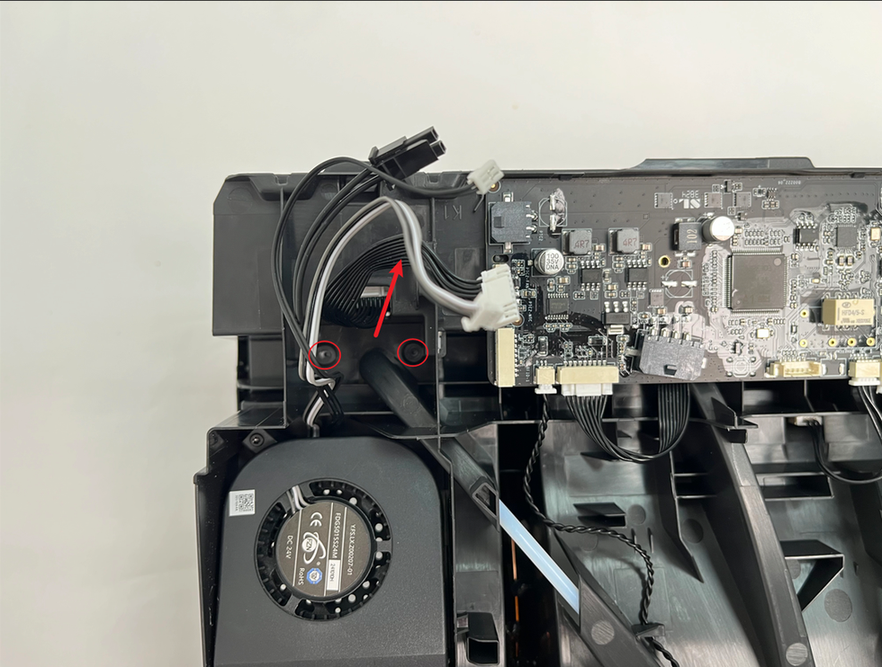

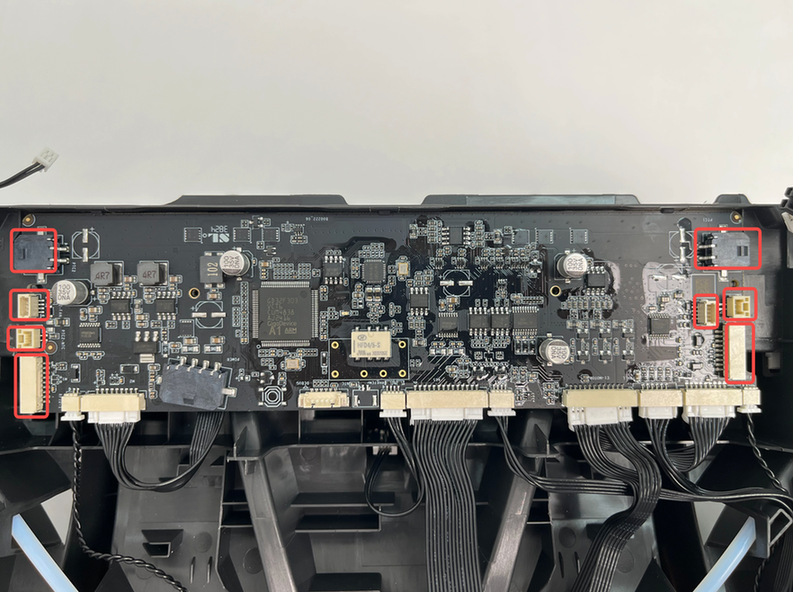

ปลดตัวล็อกหัวต่อ จากนั้นถอด signal cable และ power cable ออกจาก AMS power board แล้วจึงยก main frame assembly ออกทั้งชุด

Step 4: ถอด AMS main frame active support sleeve assembly

ถอด AMS main frame active support sleeve assembly ในตำแหน่งที่ตรงกับ Feeder Unit ที่ต้องการเปลี่ยนออกก่อน เพื่อให้เข้าถึงชุด Feeder Unit ได้สะดวกขึ้น

Step 5: ปลดสายและท่อ PTFE ที่ filament hub

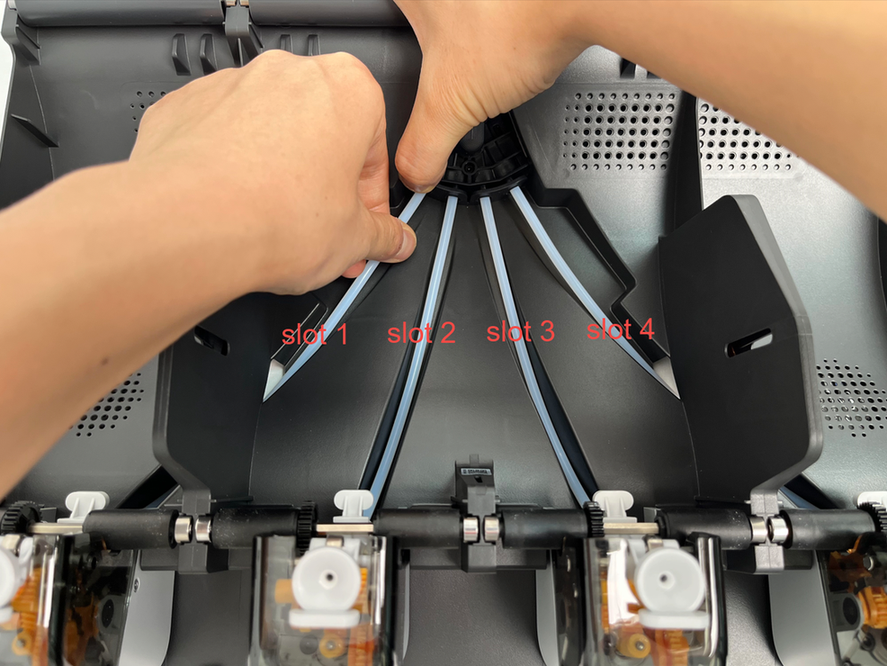

ปลดสายระหว่าง Feeder Unit กับ mainboard และปลดท่อ PTFE ที่เชื่อมระหว่าง Feeder Unit กับ AMS filament hub ในตำแหน่งที่ตรงกับช่องที่ต้องเปลี่ยน ตัวอย่างเช่น หากเปลี่ยน Feeder Unit ช่อง 1 ให้ปลดสายและท่อ PTFE ของช่อง 1 เท่านั้น

Step 6: ถอด Feeder Unit ออกจากโครง AMS

ถอดสกรู B จำนวน 2 ตัวในตำแหน่งของ Feeder Unit ที่ต้องเปลี่ยน หากเป็น Feeder Unit ช่อง 1 หรือช่อง 4 จะต้องดึงสายออกจากร่องจัดสายก่อน จากนั้นถอดปลั๊ก ดึงสายออก คลายสกรูของ Feeder Unit แล้วดันชุด Feeder Unit ไปด้านหลังเพื่อปลดคลิปด้านหน้า

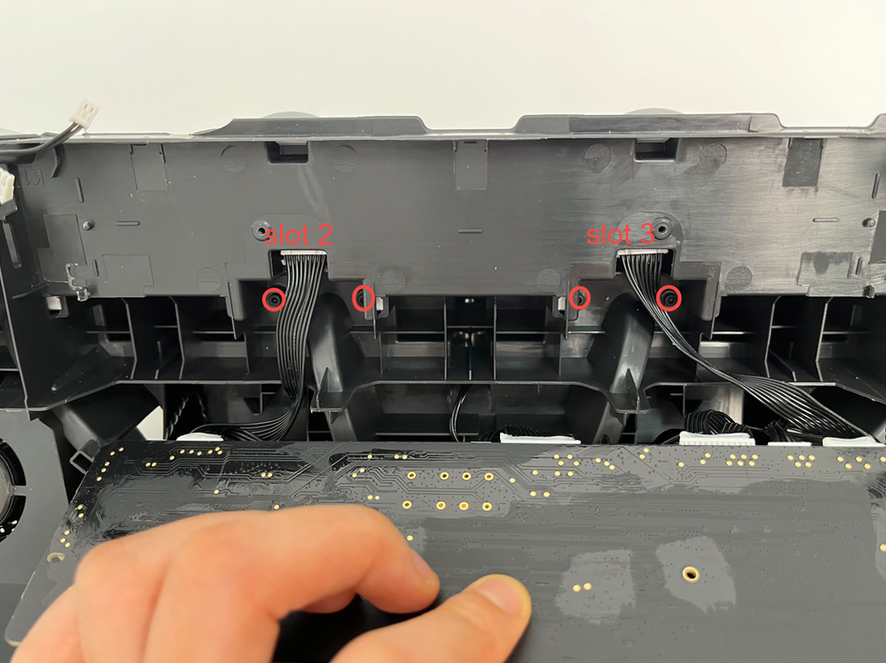

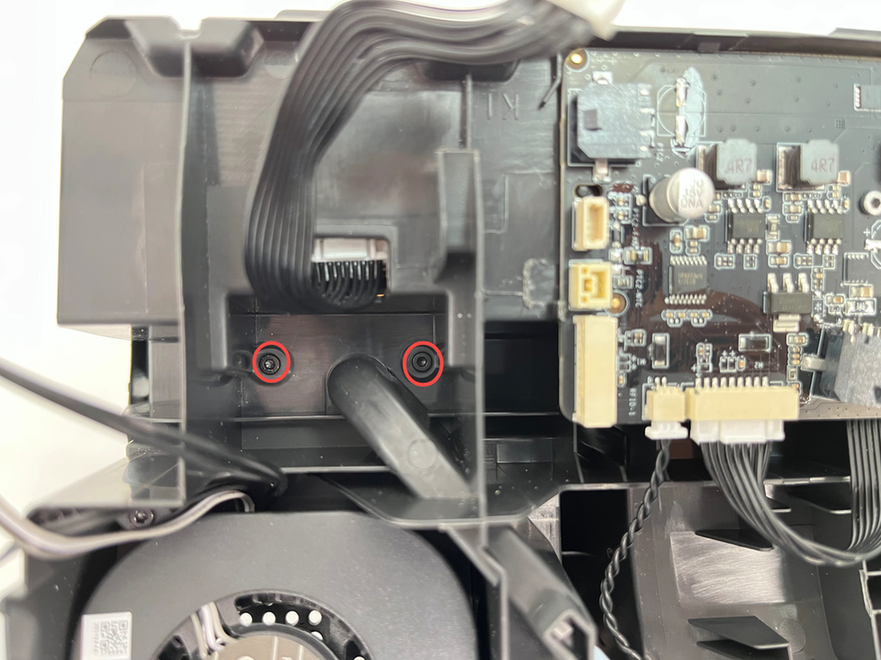

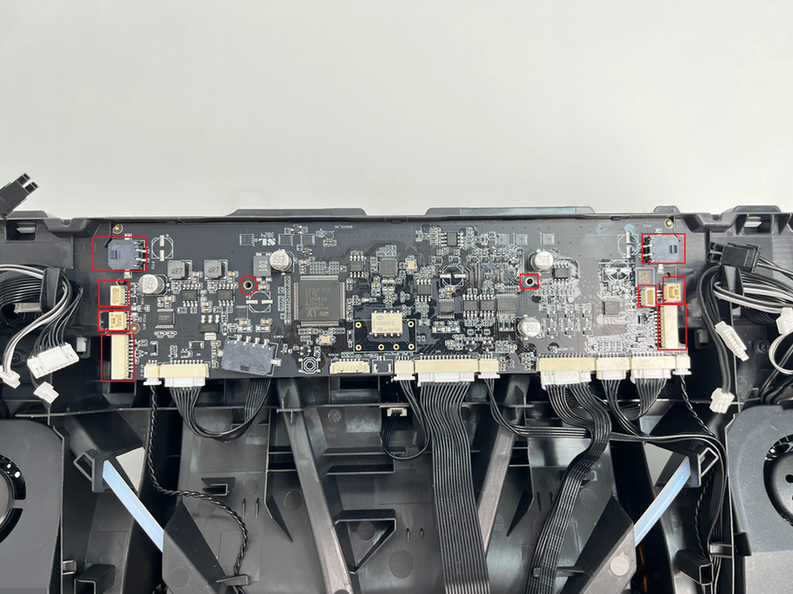

หากต้องเปลี่ยน Feeder Unit ช่อง 2 หรือช่อง 3 ต้องคลายสกรู C ของ mainboard จำนวน 2 ตัวก่อน จากนั้นถอดปลั๊ก 4 จุดที่อยู่แนวซ้ายและขวาของ mainboard ออกจากคลิปจัดสาย แล้วพลิก mainboard เพื่อให้สามารถเข้าถึงสกรูของ Feeder Unit ช่อง 2 และ 3 ได้

เมื่อแน่ใจว่าสกรู 2 ตัวถูกถอดออกแล้ว และสายไม่พันหรือติดอยู่กับคลิปจัดสาย ให้เอียง Feeder Unit เข้าหาตัวเพื่อปลดคลิปด้านหน้า แล้วจึงยก Feeder Unit ออกจากตำแหน่ง

Step 7: ถอดท่อ PTFE ออกจาก Feeder Unit เดิม

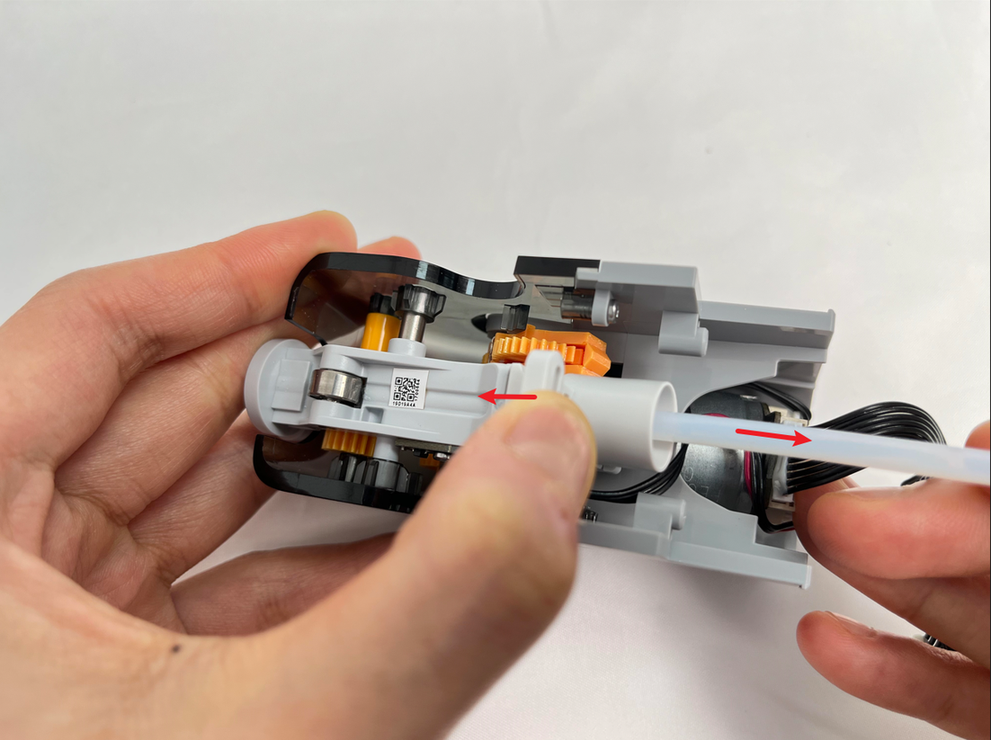

ยกปุ่มของ quick coupler ในทิศทางตรงข้ามกับท่อ PTFE เพื่อปลดตัวล็อก จากนั้นดึงท่อ PTFE ออกจาก Feeder Unit

ขั้นตอนติดตั้ง Feeder Unit

Step 1: ใส่ท่อ PTFE เข้ากับ Feeder Unit ใหม่

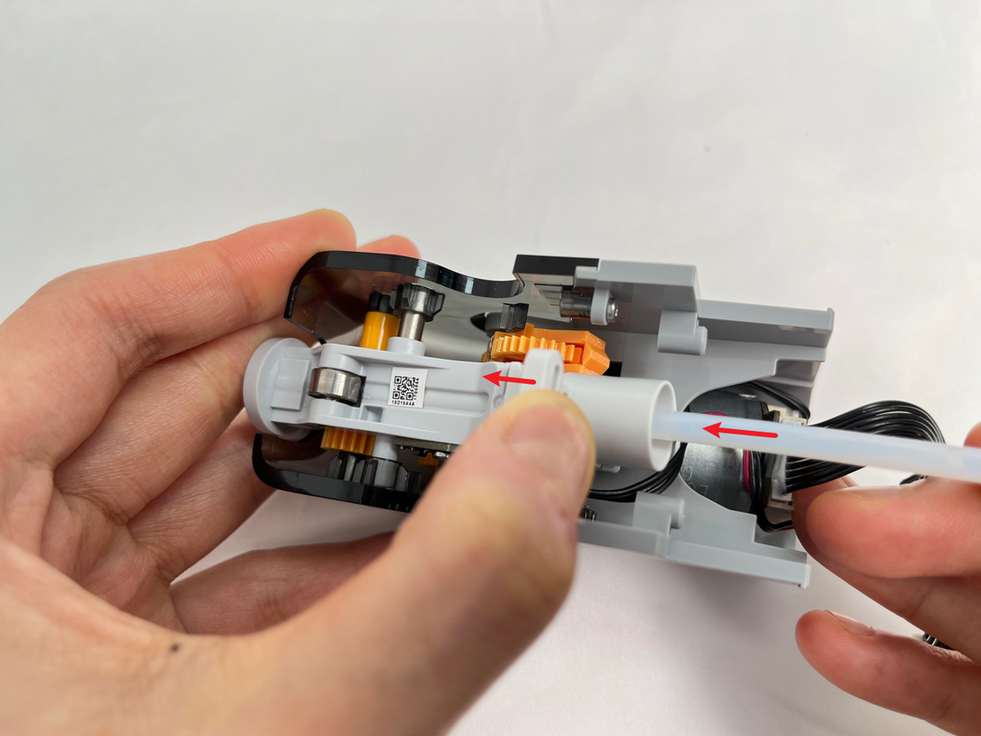

ยกปุ่ม quick coupler ในทิศทางที่ออกจากท่อ PTFE เพื่อปลดตัวล็อก แล้วดันท่อ PTFE เข้าไปใน Feeder Unit ใหม่จนเข้าที่ หลังเสียบแล้วควรดึงท่อเบา ๆ เพื่อตรวจว่าท่อล็อกแน่นแล้ว

Step 2: ติดตั้ง Feeder Unit กลับเข้าตำแหน่ง

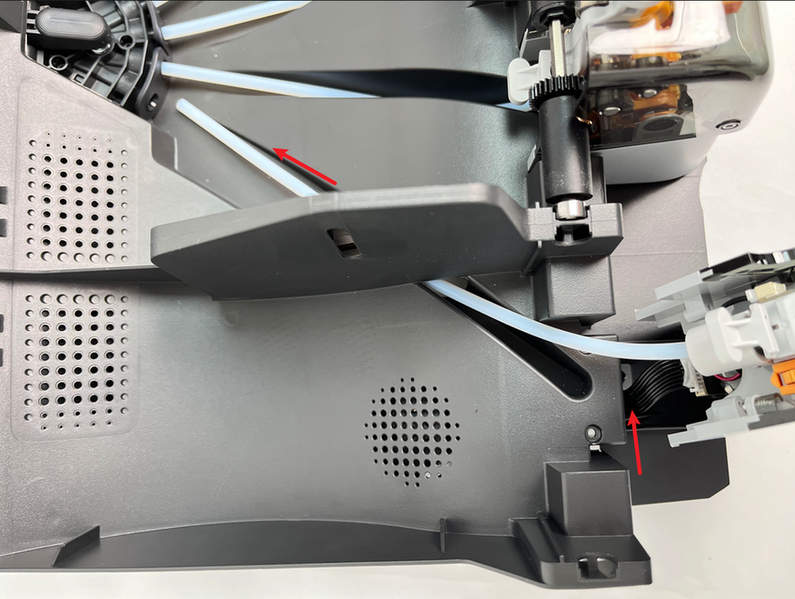

สอดสายของ Feeder Unit ผ่านช่องไปยังฝั่ง mainboard และเดินท่อ PTFE ผ่านร่องท่อไปยัง filament hub จากนั้นวาง Feeder Unit เข้าตำแหน่งแล้วขันสกรู 2 ตัวเพื่อยึดให้แน่

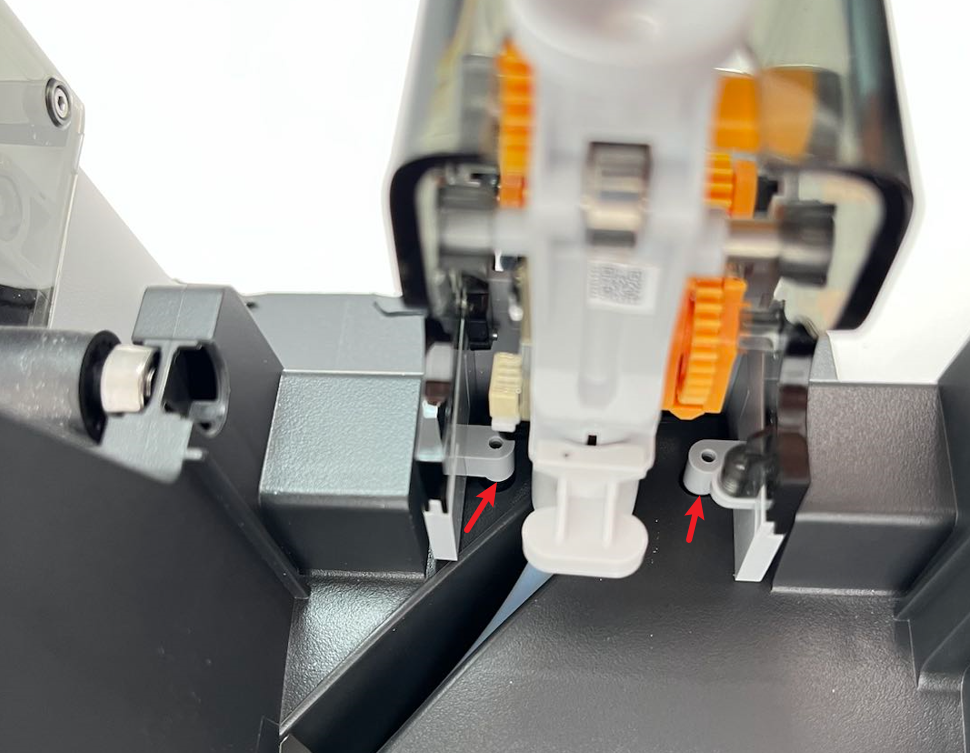

ตอนวาง Feeder Unit ให้จัดคลิปด้านหน้าให้ตรงก่อน เมื่อเข้าที่แล้วให้ดันไปด้านหน้า หากได้ยินเสียงคลิก หมายความว่ารูสกรูอยู่ในตำแหน่งที่ถูกต้อง จากนั้นจึงขันสกรูล็อก

Step 3: ต่อสายและท่อ PTFE กลับที่ filament hub

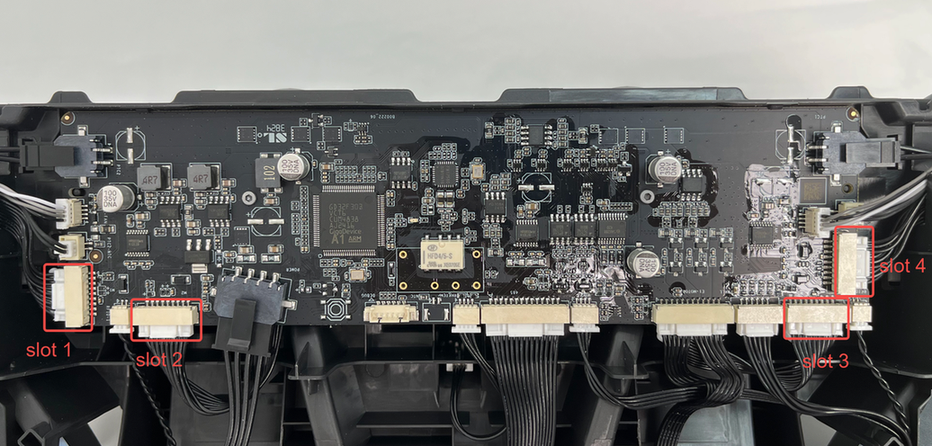

ต่อสายทั้งหมดเข้ากับหัวต่อที่ตรงตำแหน่งบน mainboard และต่อท่อ PTFE เข้ากับพอร์ตที่ถูกต้องบน AMS filament hub การต่อผิดช่องหรือเสียบหัวต่อไม่สุด อาจทำให้ Feeder Unit ไม่ทำงานหลังเปิดเครื่อง

แนะนำให้ใส่สายเข้าคลิปจัดสายก่อน แล้วจึงเสียบปลั๊ก เมื่อเสียบหัวต่อเข้าที่จะมีเสียงคลิก ควรตรวจให้แน่ใจว่าหัวต่อของ Feeder Unit ถูกเสียบจนสุดก่อนประกอบส่วนอื่นกลับ

Step 4: ติดตั้ง AMS main frame active support sleeve assembly

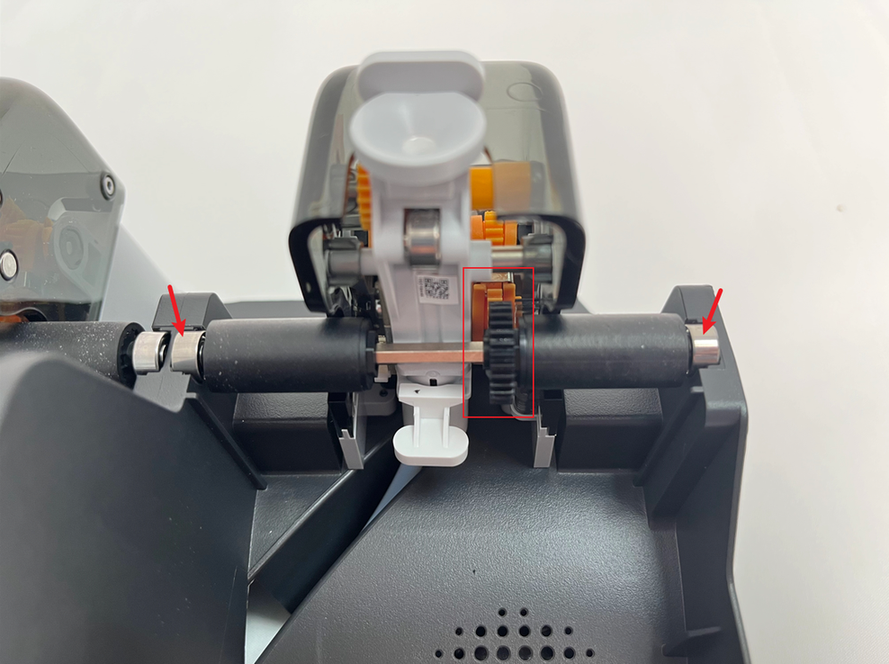

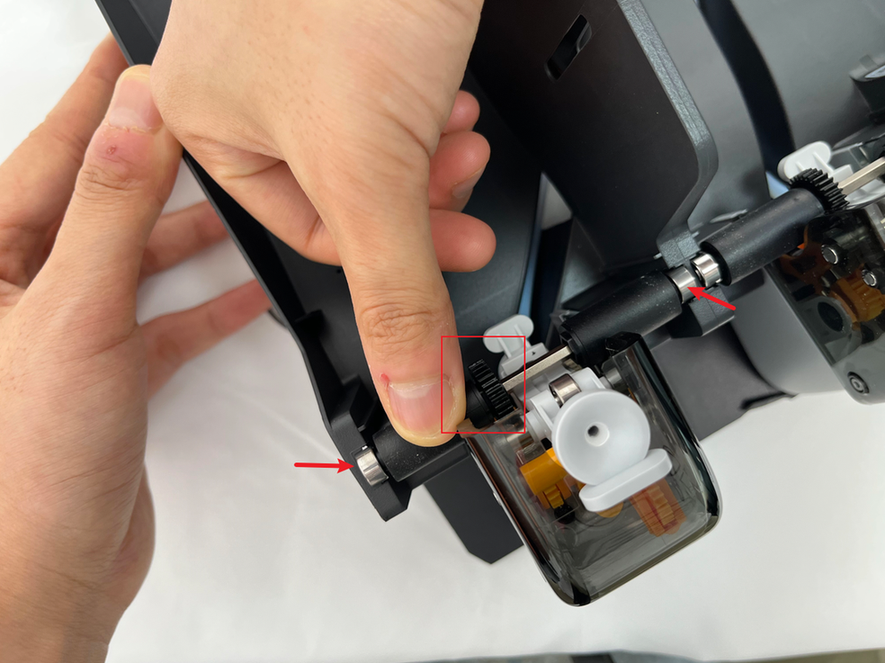

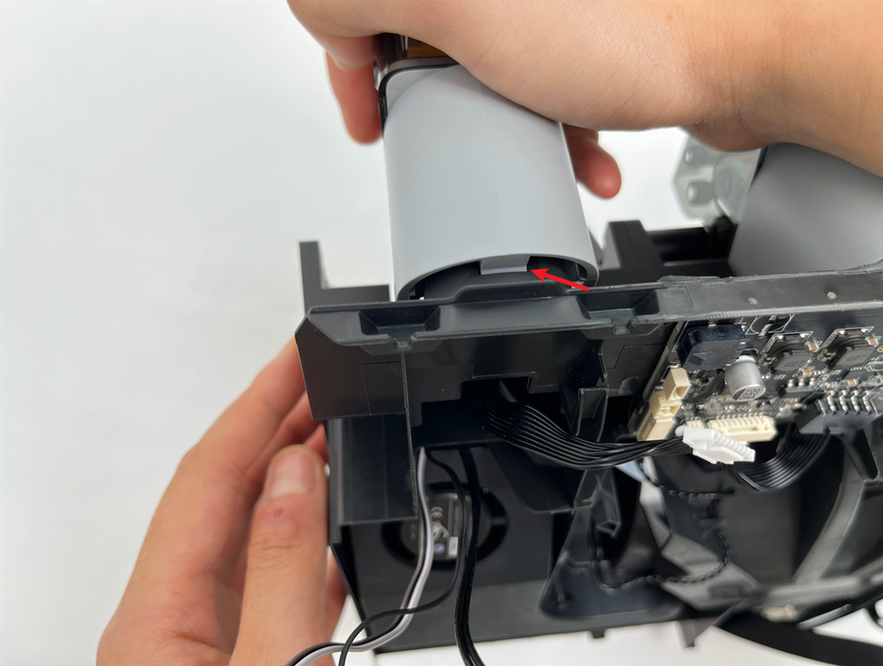

ใส่ active support sleeve assembly กลับในตำแหน่งเดิม โดยต้องจัดตำแหน่งล้อให้ตรงกับ Feeder Unit และกดลูกปืนที่ปลายทั้งสองด้านให้ลงตำแหน่ง เพื่อป้องกันการประกอบกลับด้านหรือเกิดการหมุนไม่เรียบหลังใช้งาน

Step 5: ติดตั้ง main frame assembly และ driven support sleeve assembly กลับ

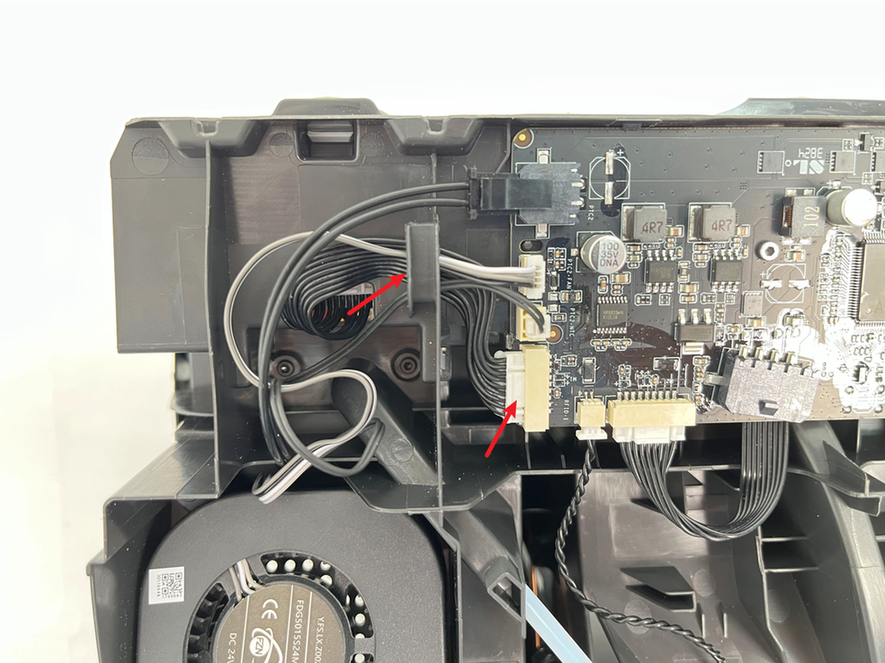

วาง AMS main frame assembly กลับลงใน lower cover แล้วต่อ signal cable และ power cable กลับเข้ากับ AMS power board ให้ถูกตำแหน่ง

จัดแท็บของ lower cover ให้ตรงกับร่องของ middle frame แล้วประกอบเข้าด้วยกัน จากนั้นขันสกรู 2 ตัวเพื่อยึด main frame ให้แน่น

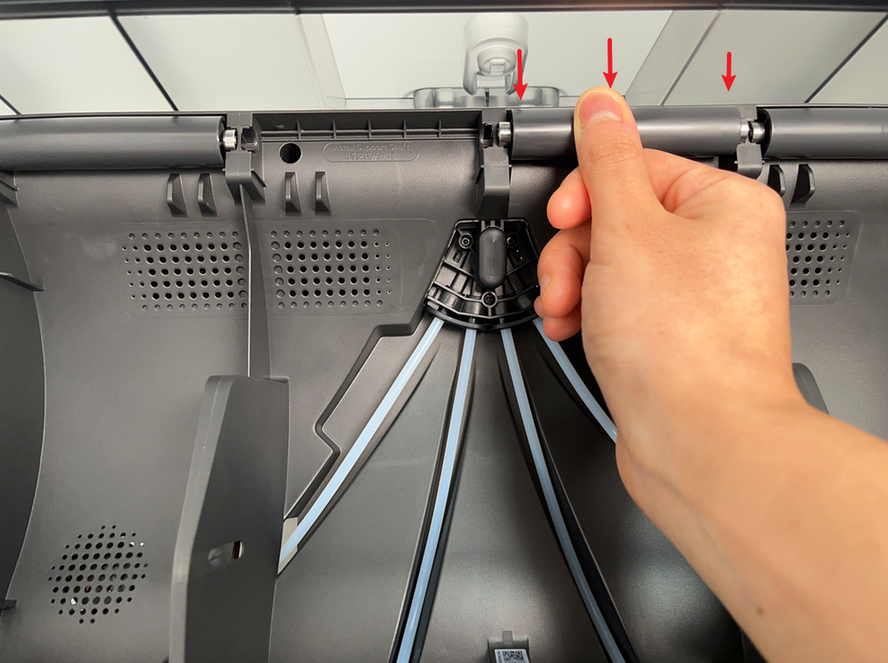

ติดตั้ง driven support sleeve assembly ของช่องกลางทั้ง 2 ชุดกลับเข้าตำแหน่งเดิม และตรวจว่าลูกปืนที่ปลายแกนทุกด้านถูกกดลงตำแหน่งแล้ว

Step 6: ติดตั้ง PTFE tube release button กลับ

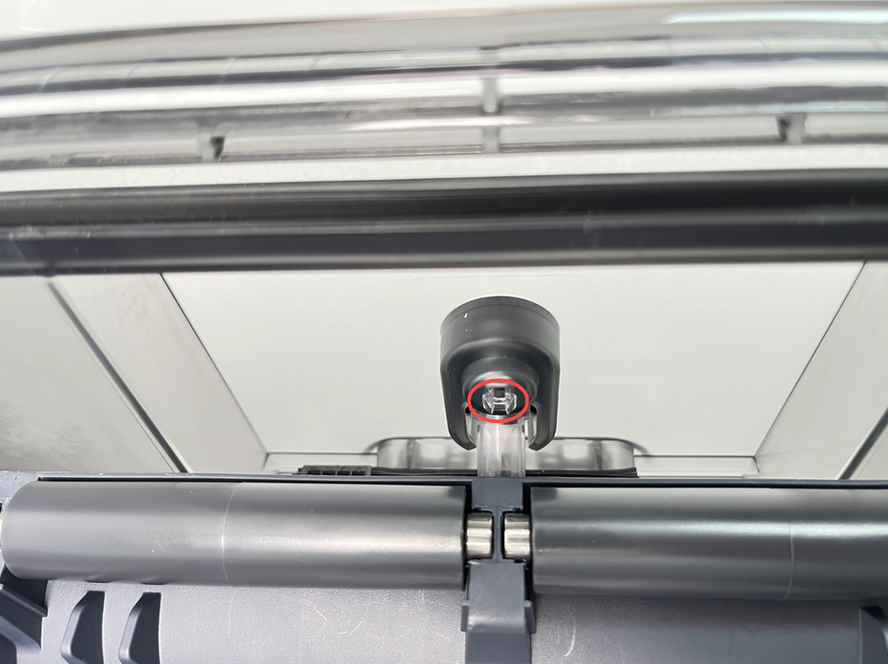

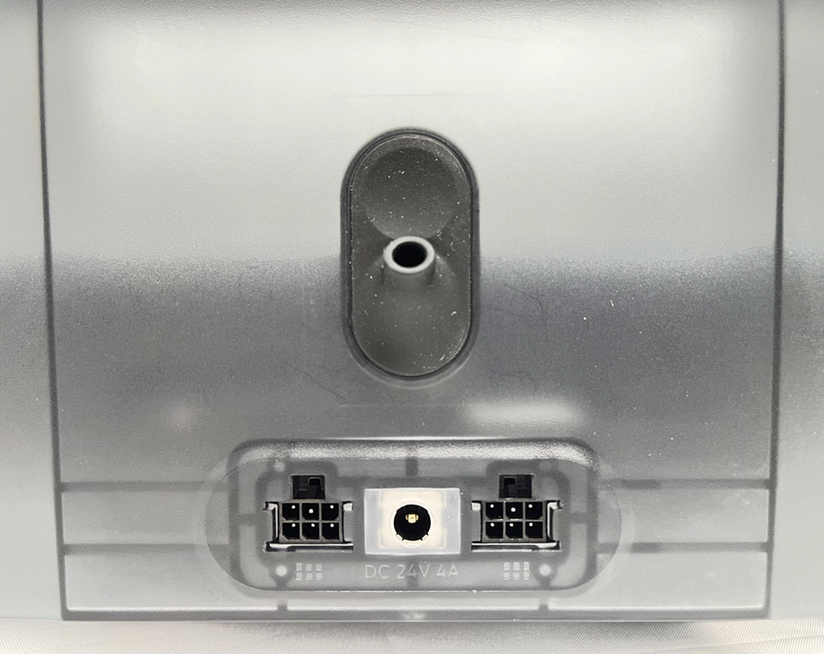

กด PTFE tube release button กลับเข้าไปในตัวเรือนตามทิศทางที่ถูกต้อง ให้ตัวล็อกเข้าร่องอย่างราบรื่น และตรวจให้แน่ใจว่าชิ้นส่วนซิลิโคนสีดำนั่งเรียบกับตัวเรือน ไม่บิดหรือเผยอขึ้นมา

Step 7: ต่อท่อ PTFE ด้านหลัง AMS 2 Pro กลับ

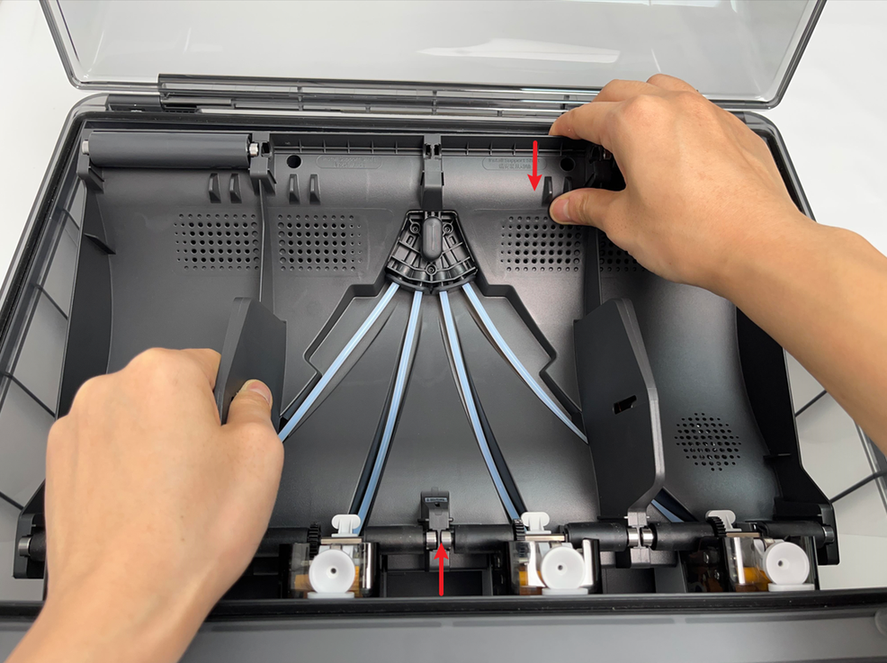

ตรวจให้แน่ใจว่าขายึดซิลิโคนของท่อ PTFE อยู่ตรงกับรู Filament ของ filament hub unit จากนั้นดันท่อ PTFE จากด้านหลังของ AMS เข้าไปจนสุด หลังติดตั้งแล้วให้ดึงท่อเบา ๆ เพื่อตรวจว่าท่อล็อกแน่นและไม่หลุดออกง่าย

Calibration และการตรวจสอบหลังประกอบ

หลังประกอบทุกส่วนกลับเรียบร้อยแล้ว ให้ต่อสายไฟ ต่อ AMS 2 Pro กลับเข้ากับเครื่องพิมพ์ เปิดเครื่อง และสั่งโหลด Filament ผ่านหน้าจอของเครื่องพิมพ์ หากสามารถโหลดเส้นได้ครบกระบวนการโดยไม่มี error แสดงว่าการเปลี่ยน Feeder Unit สำเร็จ

หากยังพบปัญหาโหลดเส้นไม่สำเร็จ มีเสียงผิดปกติ หรือมี error ระหว่างโหลดเส้น ให้ปิดเครื่องและตรวจสอบจุดต่อสาย ท่อ PTFE และตำแหน่งของ support sleeve อีกครั้ง หากปัญหายังไม่หาย ควรติดต่อทีมซัพพอร์ต

จุดตรวจหลังประกอบ	วิธีตรวจ	อาการที่ควรกลับไปเช็กซ้ำ
ท่อ PTFE ด้านหลัง AMS	ดึงเบา ๆ หลังเสียบท่อกลับ	ท่อหลุดง่ายหรือไม่ล็อกแน่น
หัวต่อสาย Feeder Unit	ตรวจว่าหัวต่อเสียบสุดและอยู่ในคลิปจัดสาย	Feeder Unit ไม่หมุนหรือเครื่องแจ้ง error
PTFE ที่ filament hub	ตรวจว่าต่อกลับช่องเดิมและไม่บิดงอ	เส้นติดหรือโหลดเส้นไม่ผ่าน
support sleeve และลูกปืน	ตรวจว่าลูกปืนปลายแกนลงตำแหน่ง	เสียงหมุนผิดปกติหรือแกนไม่ลื่น
main frame assembly	ตรวจว่าสกรูยึดครบและ frame นั่งสนิท	โครงไม่แน่นหรือมีช่องว่างหลังประกอบ
