การเชื่อมต่อกล่อง AMS มากกว่า 2 ตัว กับเครื่อง Bambu แต่ละรุ่น

อธิบายภาพรวมการเชื่อมต่อ AMS , AMS 2 Pro , AMS HT และ AMS Lite กับเครื่องพิมพ์ Bambu Lab แต่ละรุ่น โดยเน้น 3 เรื่องสำคัญคือ รุ่น AMS ที่รองรับ จำนวน AMS ที่ต่อได้สูงสุด และอุปกรณ์เสริมที่ต้องใช้ เช่น Filament Buffer , AMS Hub , 4-in-1 PTFE Adapter , PTFE Tube Coupler และสายสัญญาณที่เกี่ยวข้อง

สำหรับการติดตั้งจริง แนะนำให้อ่านตามรุ่นเครื่องพิมพ์ที่ใช้งานก่อน แล้วค่อยย้อนกลับมาตรวจหัวข้ออุปกรณ์พื้นฐาน เพื่อให้เข้าใจว่าทำไมบางกรณีต่อได้ตรง ๆ แต่บางกรณีต้องเพิ่ม Adapter หรือ Hub เข้ามาระหว่างทางเดินเส้น Filament

ภาพรวมอุปกรณ์ที่ใช้ในการเชื่อมต่อ AMS

ก่อนเชื่อมต่อ AMS เข้ากับเครื่องพิมพ์ ควรตรวจให้ครบ 2 ส่วนหลักคือ รุ่นกล่อง AMS ที่รองรับ และชนิดของ Filament Buffer ที่เหมาะกับเครื่องพิมพ์รุ่นนั้น ถ้าต้องการต่อ AMS มากกว่า 1 ชุด หรือมีการใช้ตัวแขวนเส้น External Spool ร่วมด้วย บางรุ่นจะต้องใช้ชุดเสริม 4-in-1 PTFE Adapter เพื่อรวมทางเดินเส้นก่อนเข้าสู่ Buffer หรือเครื่องพิมพ์

AMS และระบบป้อนเส้น Filament

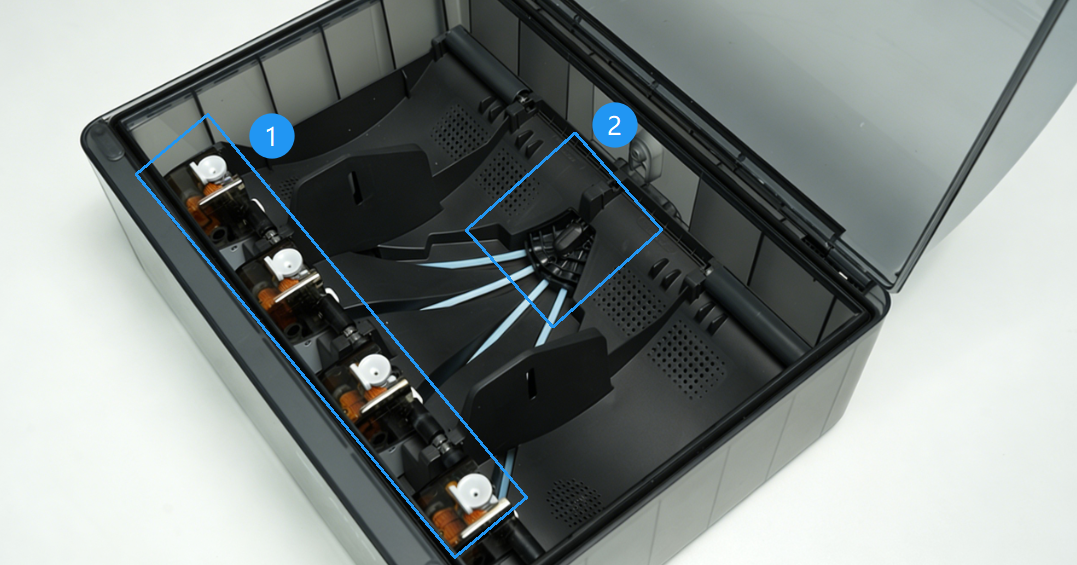

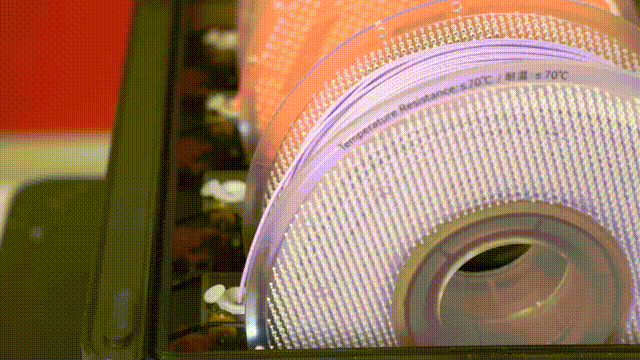

AMS , AMS 2 Pro และ AMS HT ใช้ระบบป้อนเส้นแบบ 2 ช่วง คือ Feeder Unit ที่อยู่ภายใน AMS จะดันเส้น Filament ไปยัง Assist Motor ก่อน จากนั้น Assist Motor จะช่วยส่งเส้นต่อไปยังหัวพิมพ์ของเครื่องพิมพ์ ระบบลักษณะนี้ช่วยให้ AMS ดันเส้นได้มั่นคงขึ้น แต่ความเร็วของ Assist Motor กับความเร็วการดึงเส้นของหัวพิมพ์อาจไม่ตรงกันตลอดเวลา จึงต้องมี Filament Buffer อยู่ระหว่าง AMS กับเครื่องพิมพ์

1. Feeder Unit
2. Assist Motor

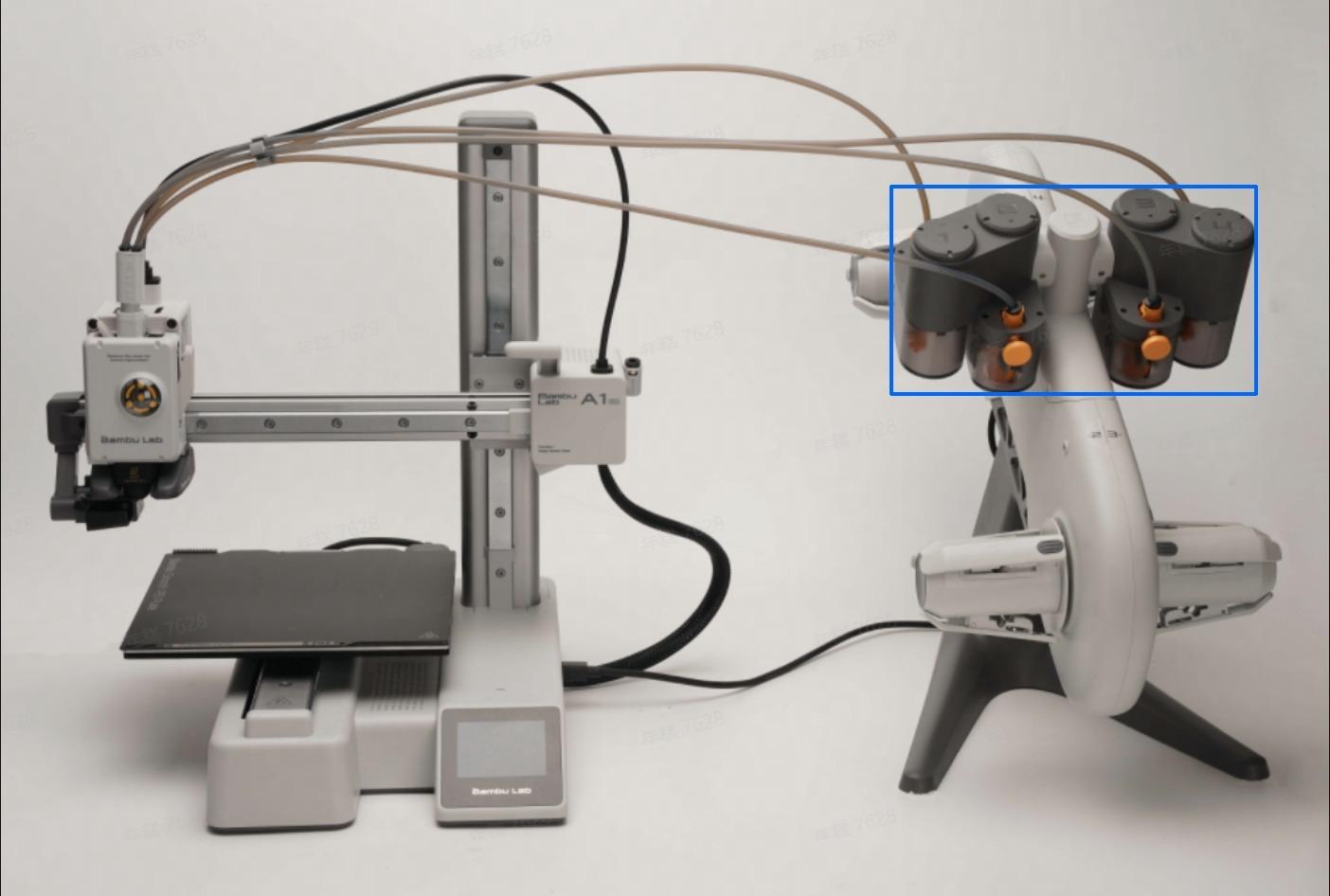

ส่วน AMS Lite ใช้ระบบป้อนเส้นแบบ 1 ช่วง โดย Feeder Unit จะส่งเส้น Filament ไปยังหัวพิมพ์โดยตรง จึงไม่ต้องใช้ Filament Buffer แบบเดียวกับ AMS รุ่นอื่น

AMS Lite ใช้ได้กับเครื่องพิมพ์ตระกูล A Series เท่านั้น และเครื่องพิมพ์ A Series แต่ละเครื่องรองรับ AMS Lite ได้เพียง 1 ชุด

Filament Buffer คืออะไร และทำหน้าที่อะไร

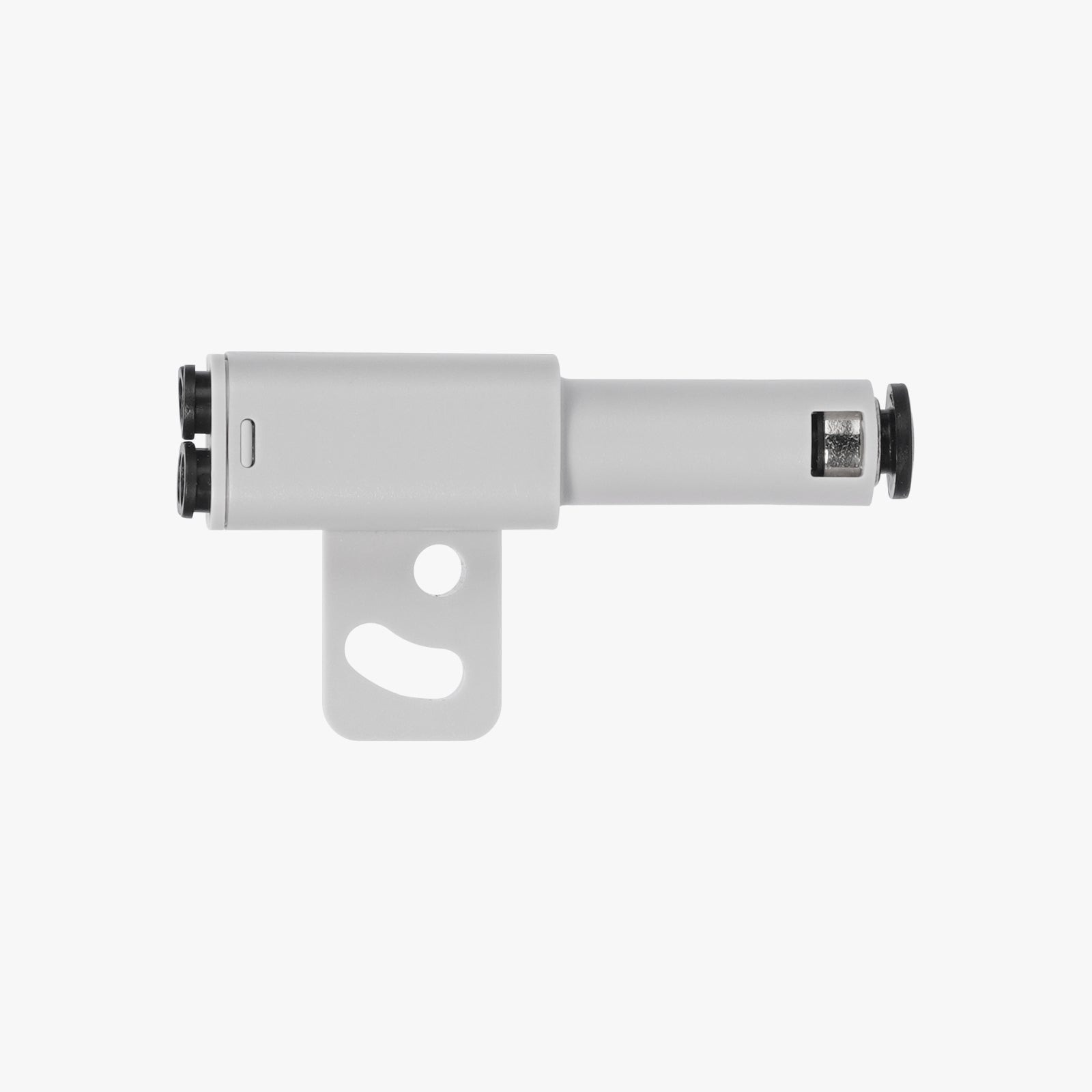

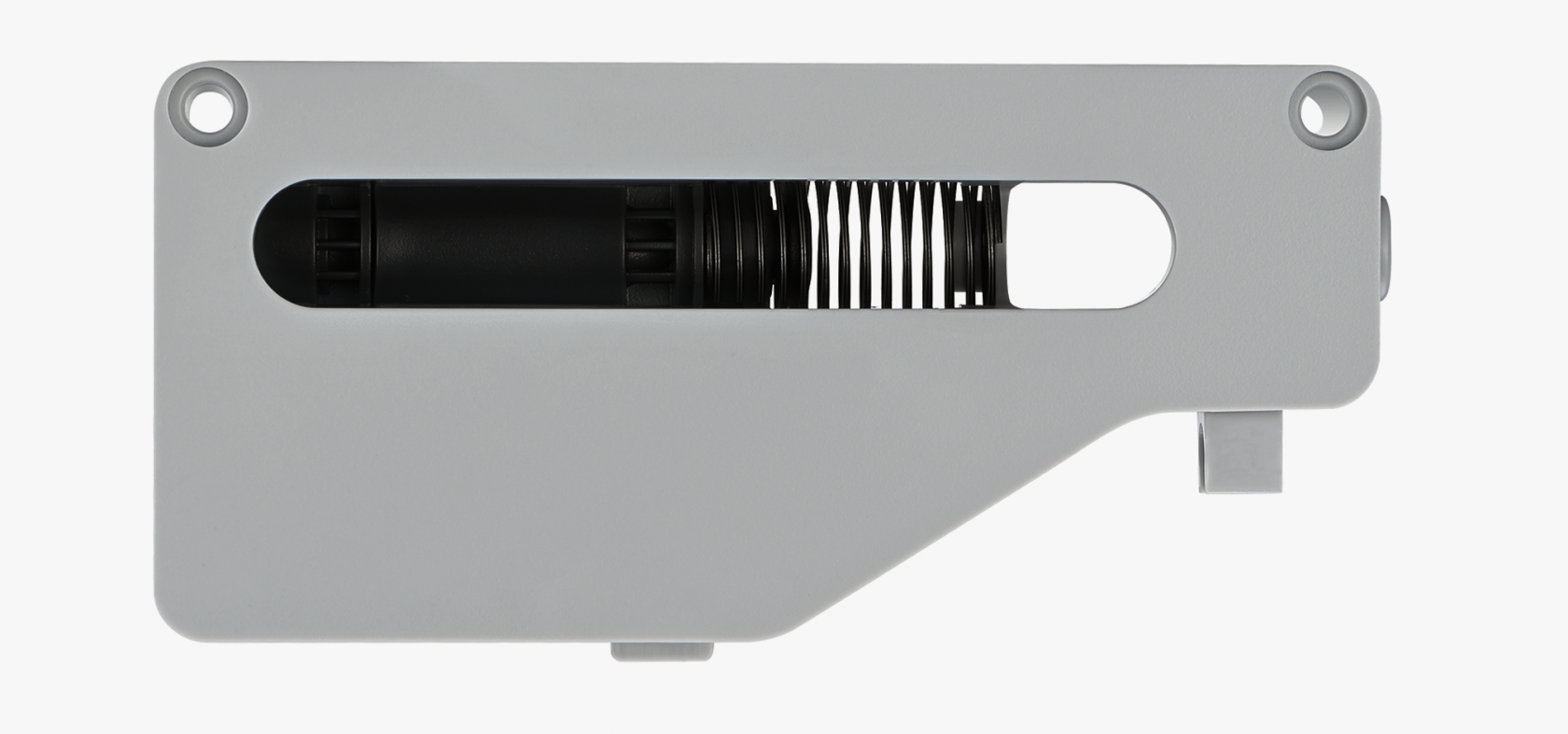

Filament Buffer ทำหน้าที่ช่วยจัดการระยะหย่อนของเส้น Filament ระหว่าง AMS กับเครื่องพิมพ์ ภายใน Buffer จะมี Slider ที่ขยับตามแรงดึงของเส้น เมื่อเส้นถูกดึงหรือมีแรงต้าน ระบบจะใช้ตำแหน่งของ Slider เพื่อปรับการทำงานของ Assist Motor ใน AMS ให้ส่งเส้นได้ต่อเนื่อง และช่วยลดโอกาสเกิดปัญหาเส้นตึง เส้นพัน หรือการป้อนเส้นไม่สม่ำเสมอ

Filament Buffer ไม่ได้ใช้รุ่นเดียวกันทั้งหมด แต่ต้องเลือกตามตระกูลเครื่องพิมพ์ ตารางด้านล่างสรุปอุปกรณ์ที่เกี่ยวข้องตามรุ่นเครื่อง เพื่อให้ตรวจสอบได้ง่ายก่อนเริ่มประกอบ

รุ่นเครื่องพิมพ์	Filament Buffer หรือ Hub ที่ใช้	หมายเหตุการใช้งาน

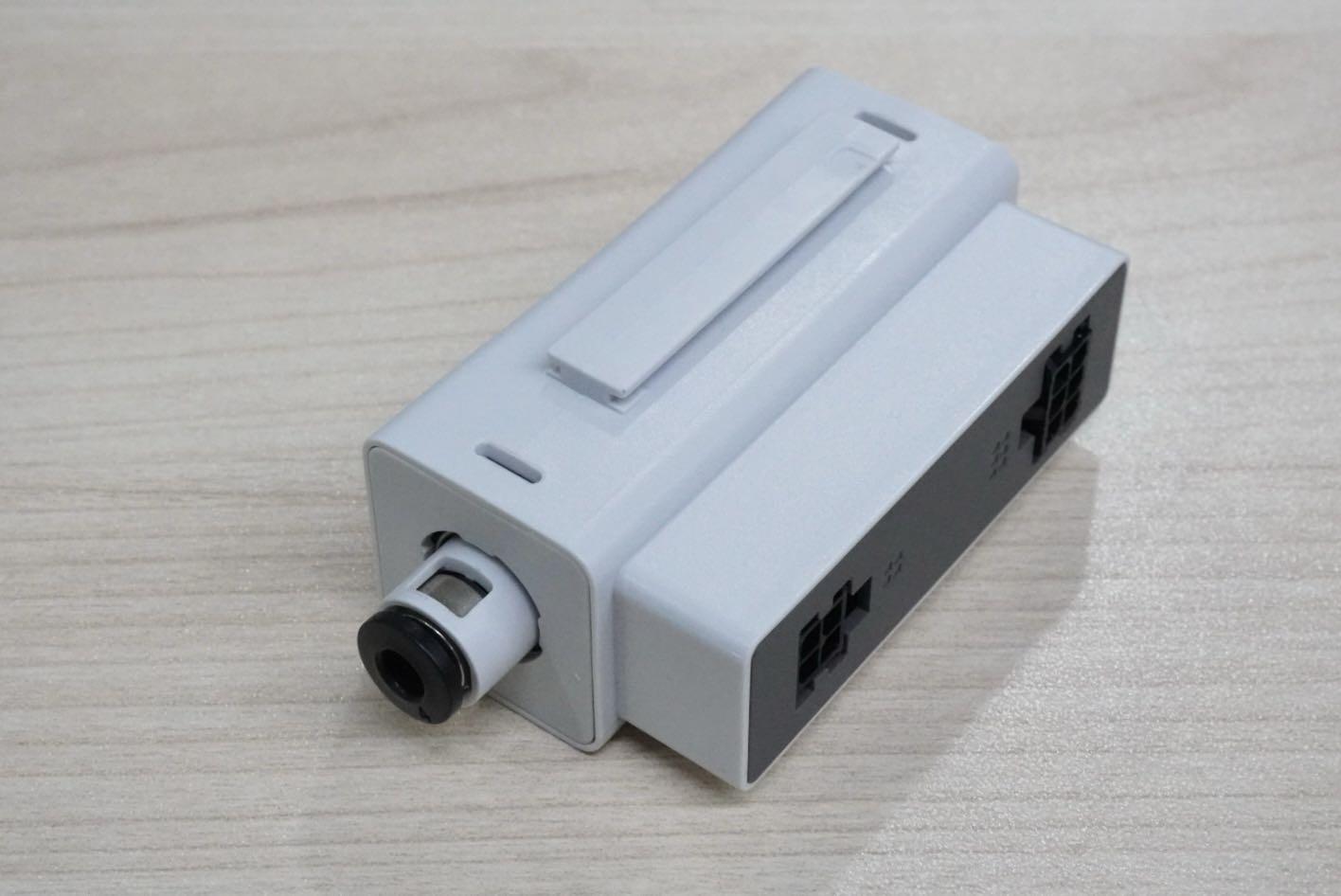

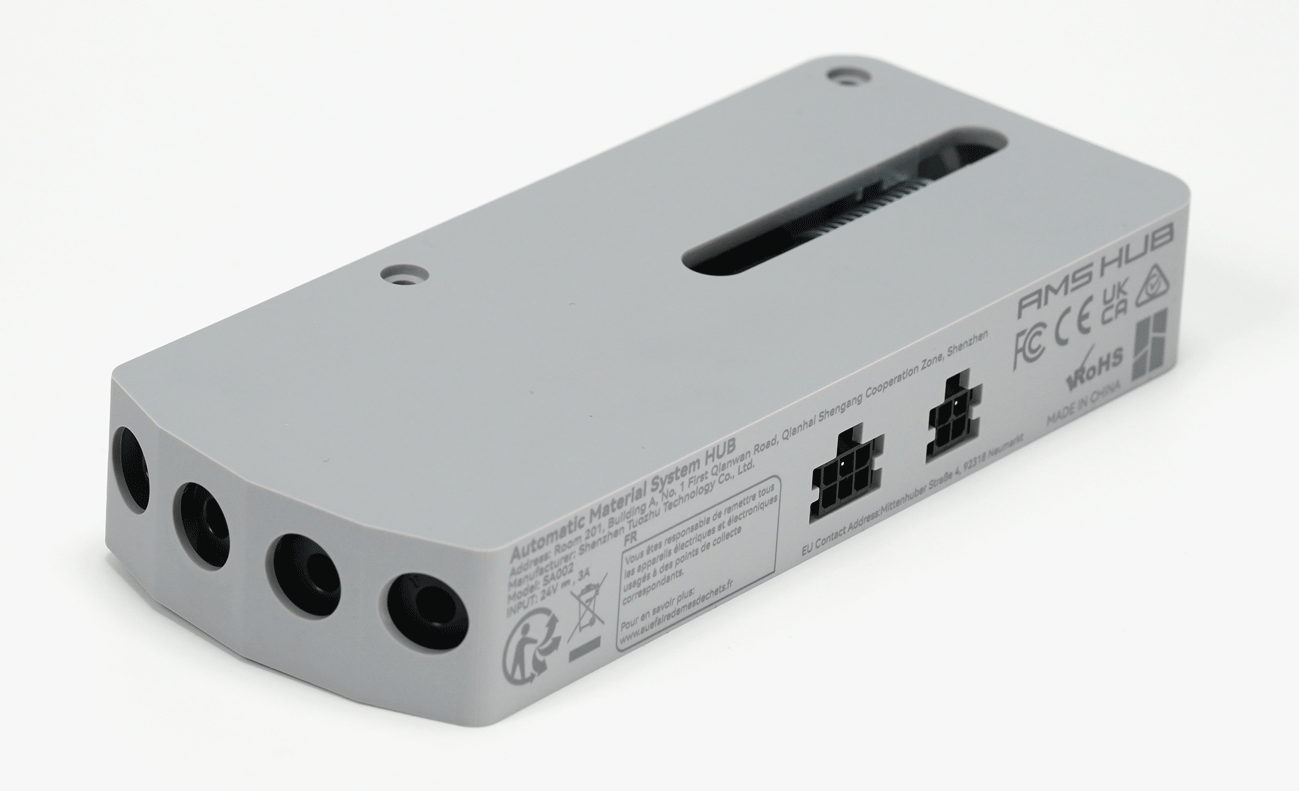

A1 Series		ใช้ AMS Hub - A1 Series เพื่อต่อ AMS, AMS 2 Pro หรือ AMS HT กับ A Series

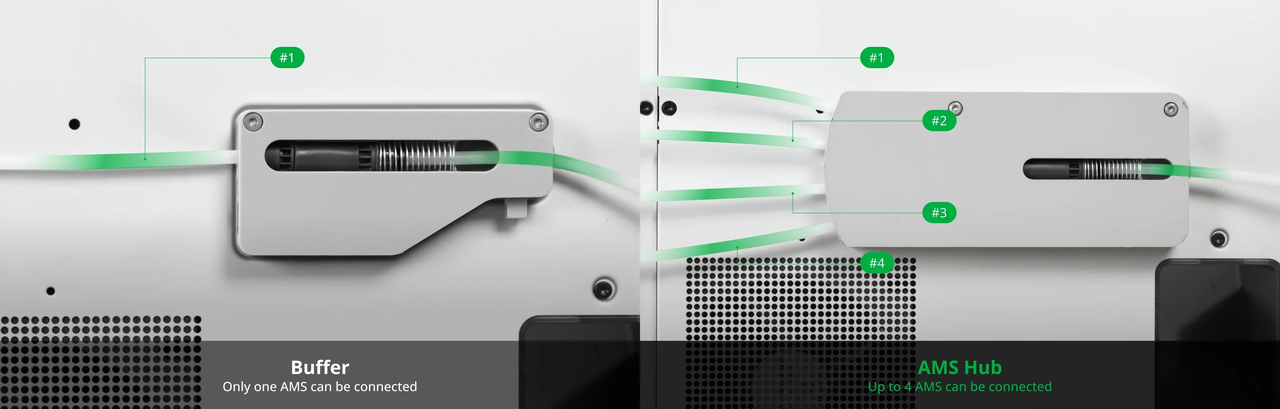

X1/P1 Series	ต่อ AMS 1 กล่อง ต่อ AMS มากกว่า 1 กล่อง	ต่อ 1 ชุดใช้ Filament Buffer แต่ถ้าต่อหลายชุดต้องใช้ AMS Hub

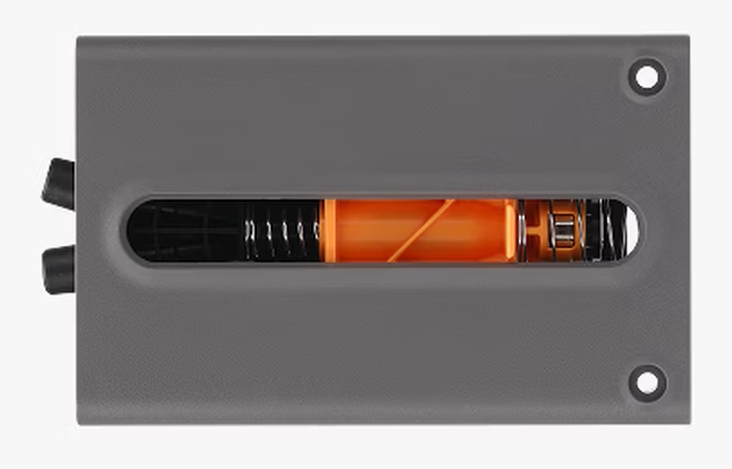

P2S		P2S Combo มี Buffer มาให้ แต่เครื่อง Standalone ต้องซื้อ Buffer เพิ่มเมื่อต่อ AMS

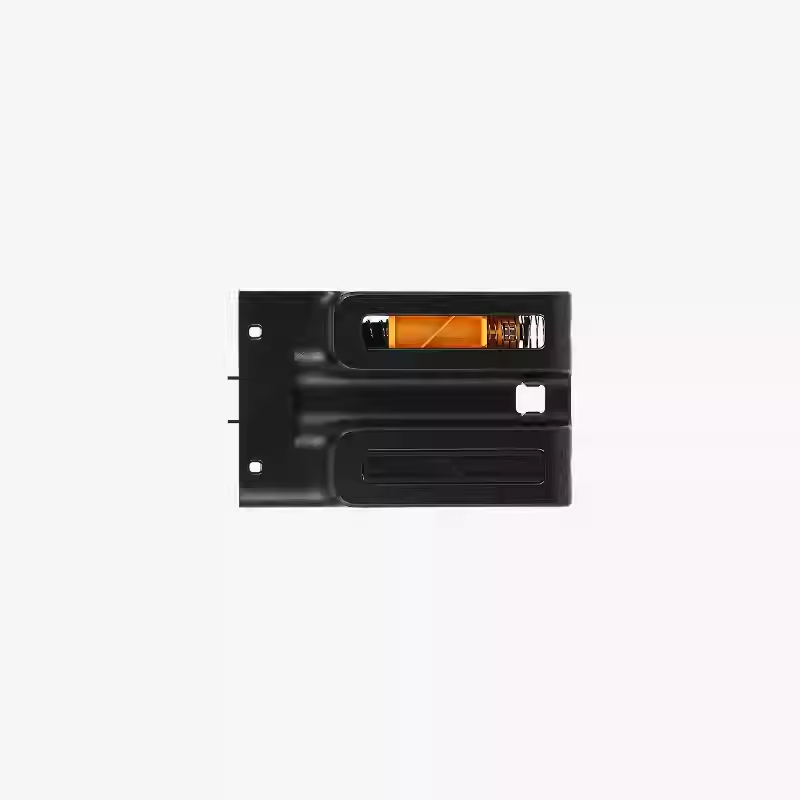

H2 Series	H2D/H2C: H2S:	H2 Series มี Buffer ตามรุ่นเครื่อง ควรตรวจชนิดก่อนติดตั้ง

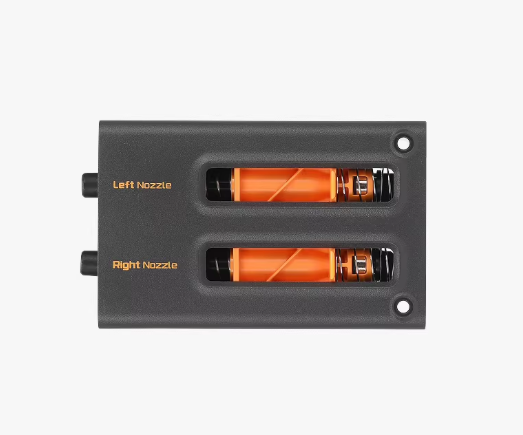

X2D		X2D ใช้ Buffer เฉพาะรุ่น และมีเงื่อนไขการต่อกับ External Exhaust Fan ที่ต้องพิจารณาเพิ่มเติม

4-in-1 PTFE Adapter คืออะไร

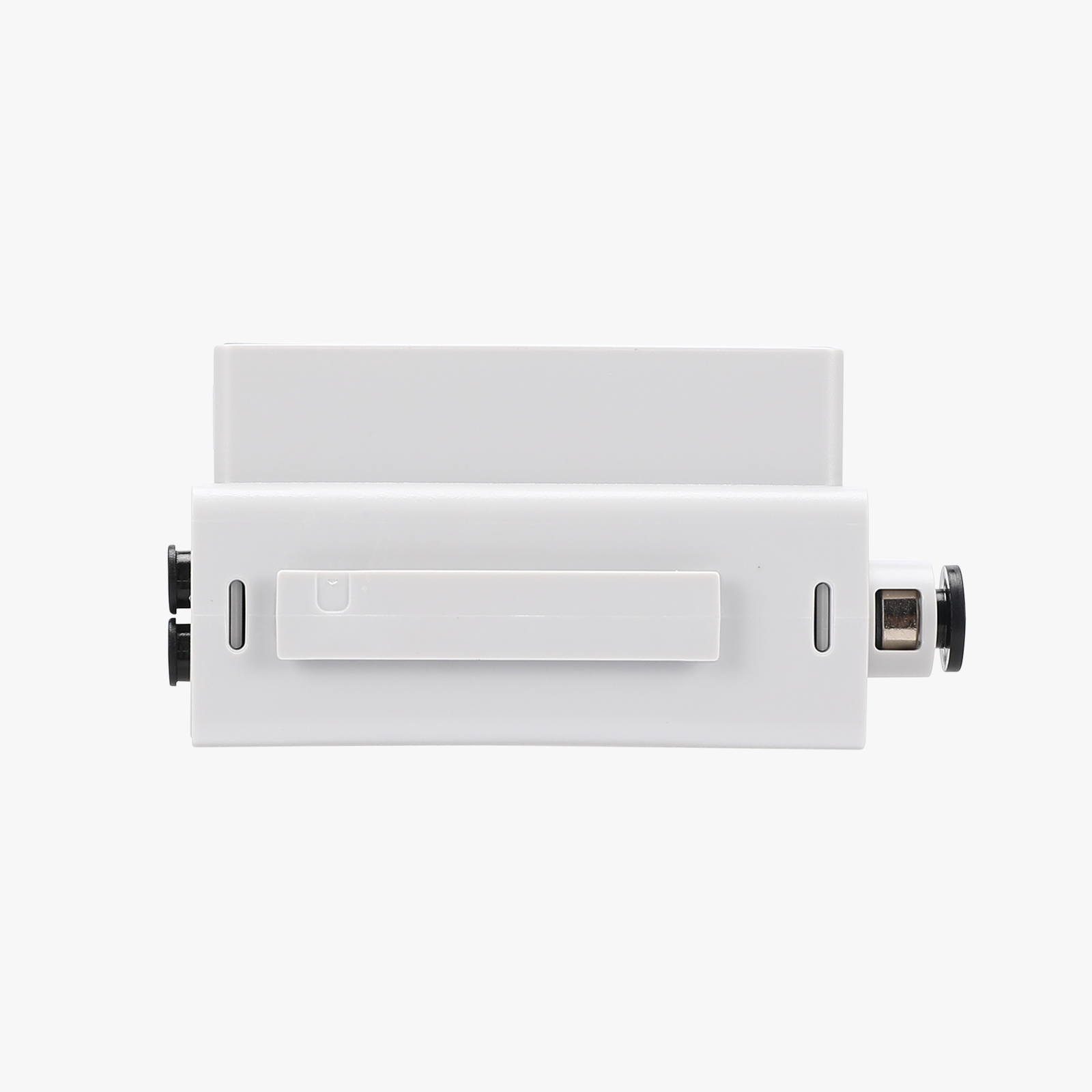

4-in-1 PTFE Adapter เป็นอุปกรณ์สำหรับรวมทางเดินเส้นจากหลายแหล่งเข้ามาเป็นทางออกเดียว โครงสร้างโดยทั่วไปคือด้านเข้า 4 ช่องและด้านออก 1 ช่อง จึงเหมาะกับงานที่ต้องต่อ AMS หลายชุด หรือมีการรวม AMS กับ External Spool ก่อนส่งเส้นต่อไปยัง Buffer หรือเครื่องพิมพ์

อุปกรณ์นี้มี 2 รูปแบบหลัก คือรุ่นมาตรฐานและรุ่นเฉพาะสำหรับ H2 Series โดยเฉพาะเครื่อง H2C ต้องใช้ H2 Series Dedicated 4-in-1 PTFE Adapter ส่วน P2S และ X2D ต้องใช้รุ่นมาตรฐาน เครื่องรุ่นอื่นสามารถเลือกใช้ตามรูปแบบการต่อที่ต้องการได้

ประเภท Adapter	รูปอุปกรณ์	ใช้กับกรณีใด
4-in-1 PTFE Adapter		ใช้กับ P2S, X2D และการต่อหลาย AMS ในบางรูปแบบ

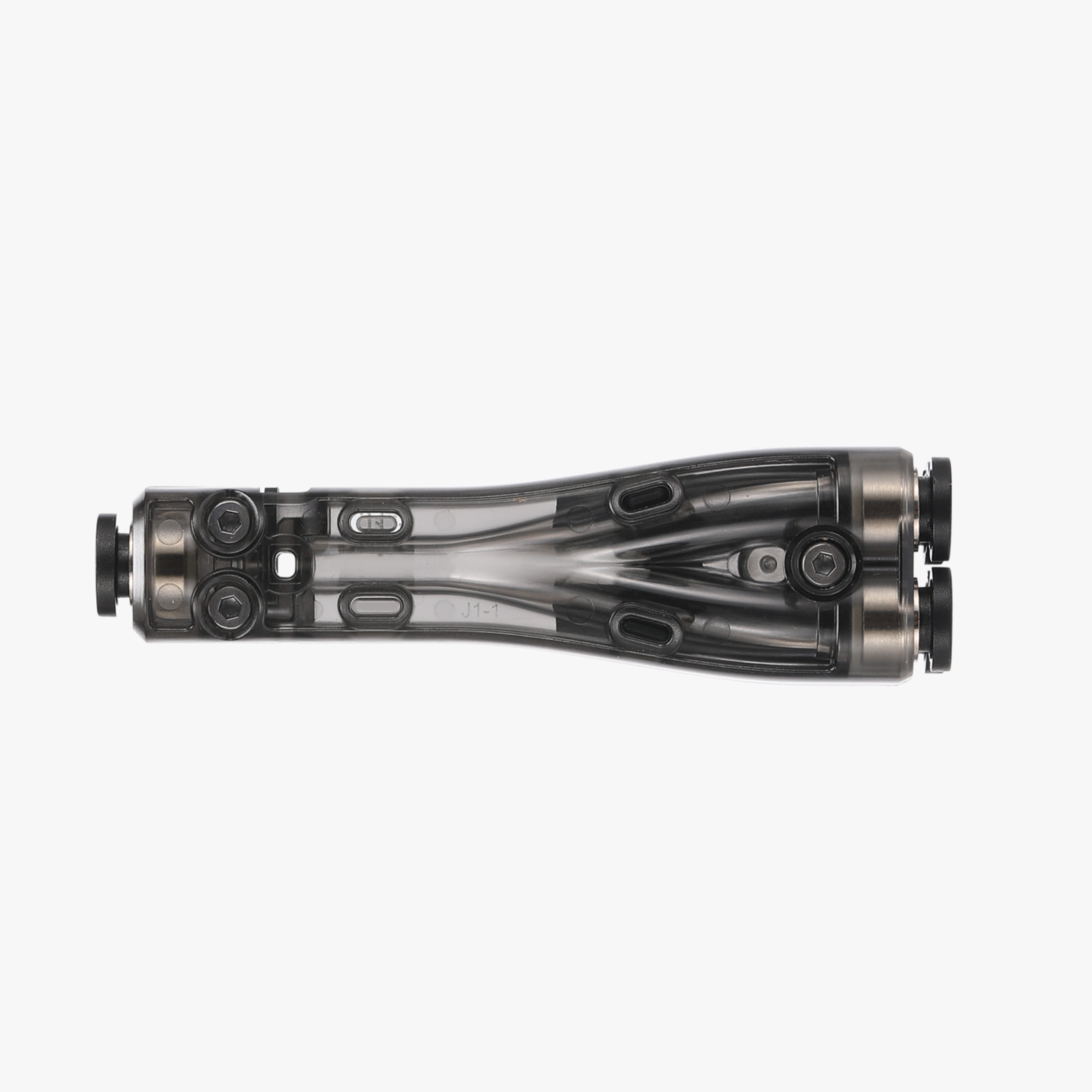

H2 Series Dedicated 4-in-1 PTFE Adapter		ใช้กับ H2C และงานเชื่อมต่อ H2 Series ที่ต้องใช้ Adapter เฉพาะรุ่น

การเชื่อมต่อ AMS กับ H2 Series

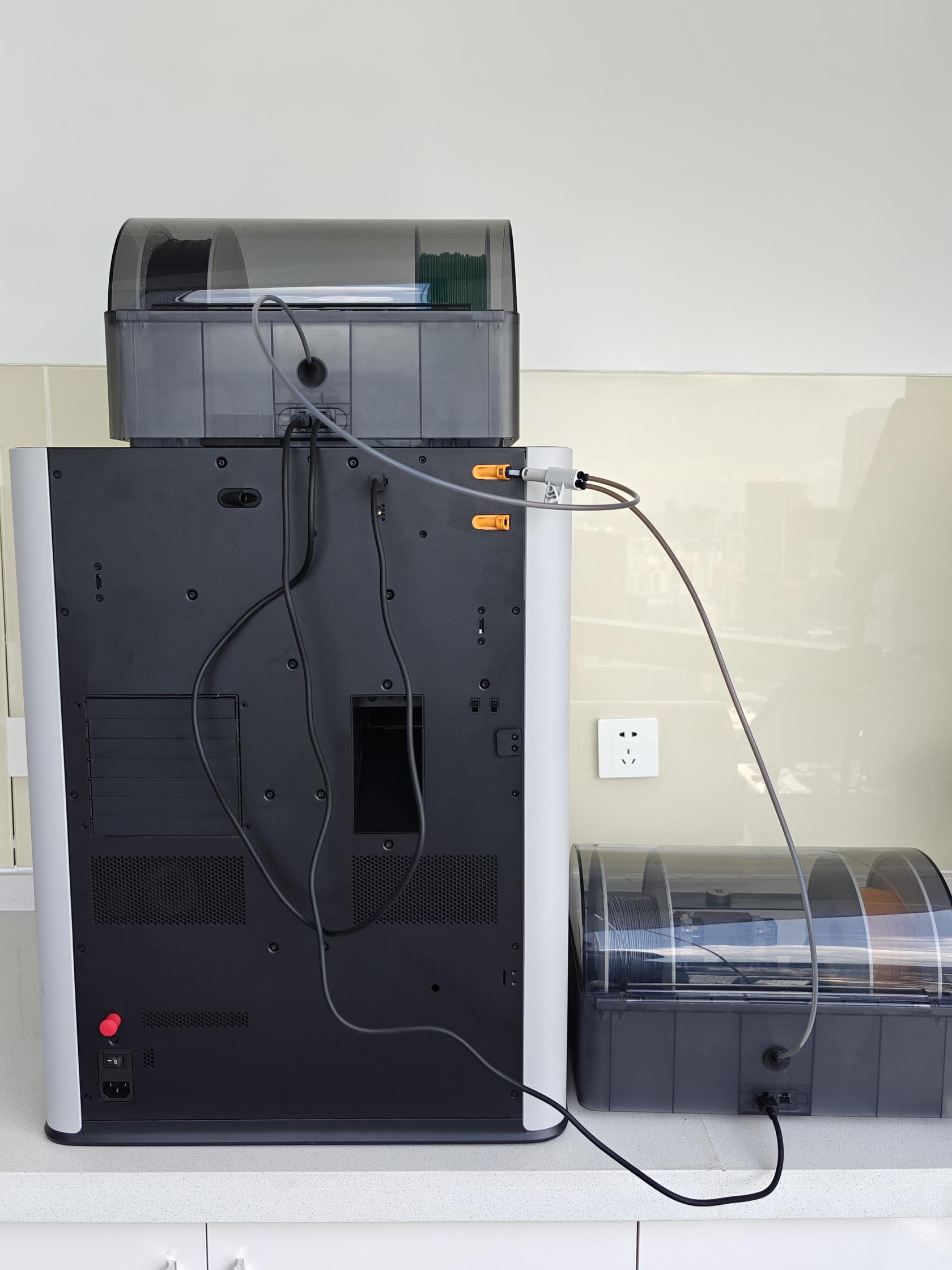

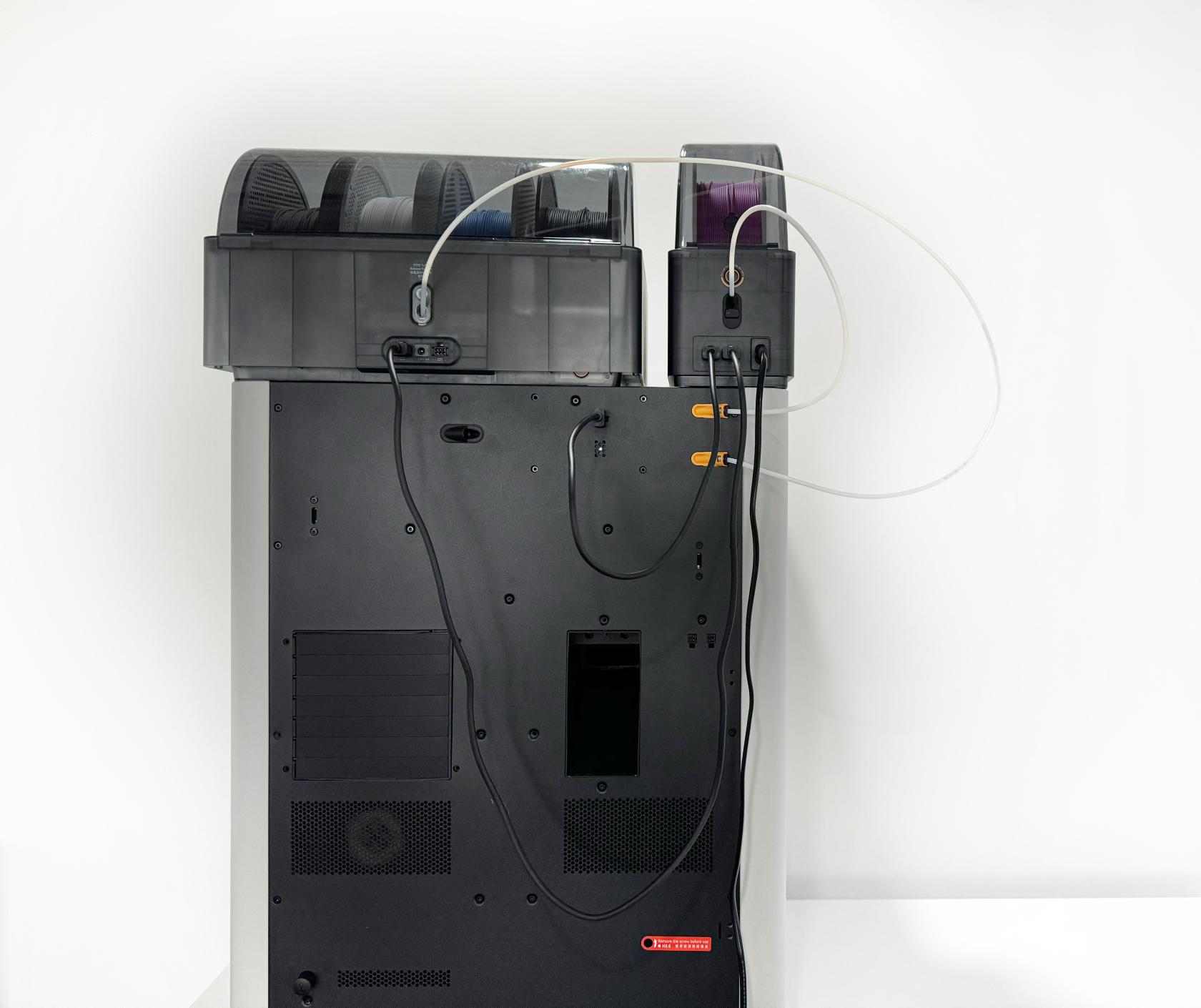

เครื่องพิมพ์ H2D และ H2C เป็นเครื่องพิมพ์แบบหัวฉีดคู่ จึงสามารถจัดเส้นจาก AMS ทั้งหมดไปยังหัวฉีดฝั่งหนึ่ง และให้อีกหัวฉีดใช้ External Spool เส้นที่แขวนด้านนอกได้ ในรูปแบบสูงสุด ซึ่งจะรองรับ AMS 2 Pro ได้ 4 ชุด และ AMS HT ได้ 8 ชุด พร้อมกัน ทำให้มีจำนวนสีได้สูงสุด 4×4 + 8×1 + 1 จาก External Spool หรือรวมเป็น 25 สี ส่วน H2S เป็นเครื่องหัวฉีดเดียว จึงรองรับงานหลายสีได้สูงสุด 24 สี

สำหรับ H2 Series นั้น Filament Buffer ถูกออกแบบมาเป็นส่วนหนึ่งของระบบอยู่แล้ว จึงไม่ต้องซื้อ Buffer เพิ่ม แต่บางรูปแบบการต่อยังต้องใช้ 4-in-1 PTFE Adapter โดยเฉพาะกรณีที่มี AMS หลายชุดหรือมี External Spool ร่วมด้วย

การต่อสาย 6-Pin Cable ของ H2 Series

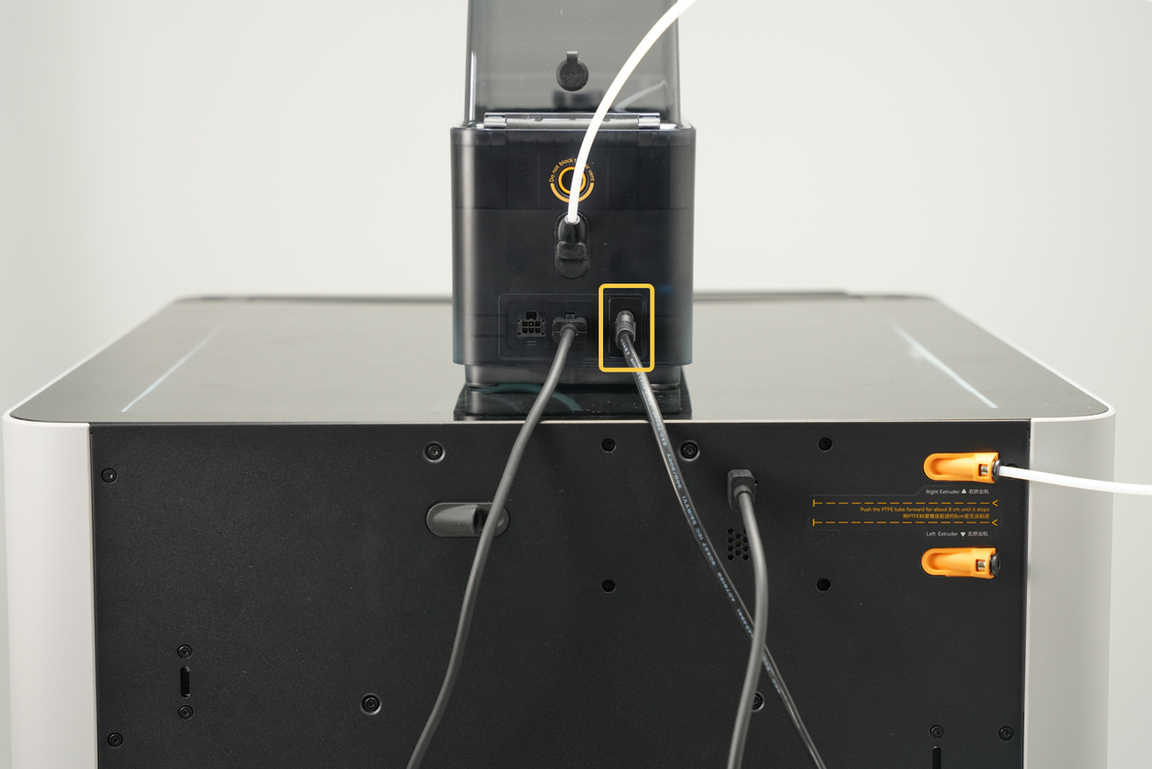

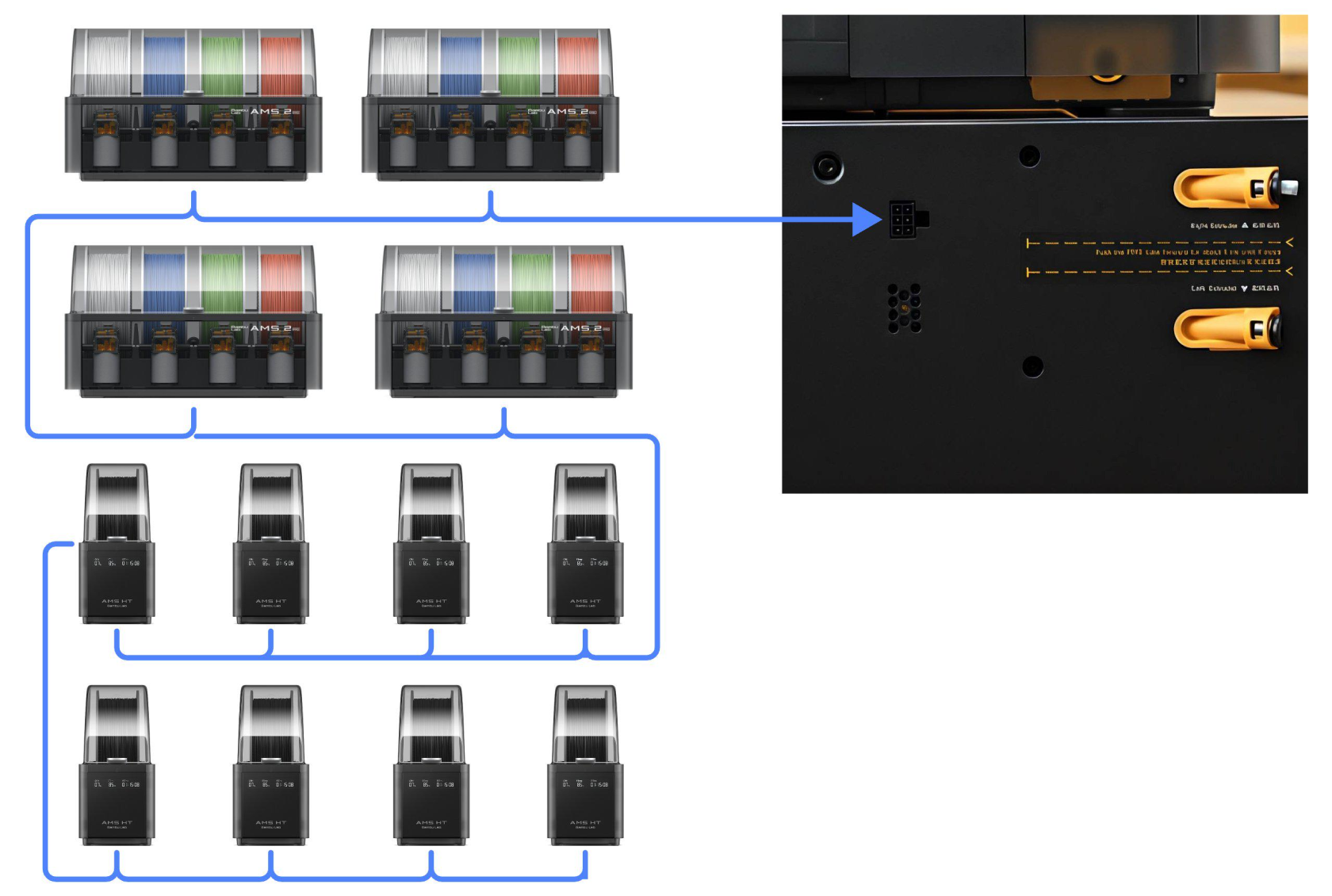

AMS ต้องใช้สาย 6-Pin Cable เพื่อส่งทั้งพลังงานและสัญญาณสื่อสารระหว่าง AMS กับเครื่องพิมพ์ จำนวนสายที่ใช้ขึ้นอยู่กับจำนวน AMS ที่เชื่อมต่อ และด้านหลัง AMS แต่ละชุดจะมี 6-Pin Port 2 ช่อง เพื่อให้ต่อแบบ Daisy Chain จาก AMS หนึ่งไปยัง AMS ถัดไปได้

เมื่อต่อ AMS 2 Pro หรือ AMS HT ควรใช้สาย 6-Pin Cable รุ่นใหม่ที่มากับ AMS 2 Pro หรือ AMS HT เสมอ เพราะการนำสาย 6-Pin Cable ของ AMS รุ่นแรกมาใช้ อาจทำให้การสื่อสารระหว่าง AMS กับเครื่องพิมพ์ไม่เสถียรได้ ส่วน AMS รุ่นแรกสามารถใช้งานร่วมกับสายรุ่นใหม่ได้

การต่อ PTFE Tube ของ H2 Series

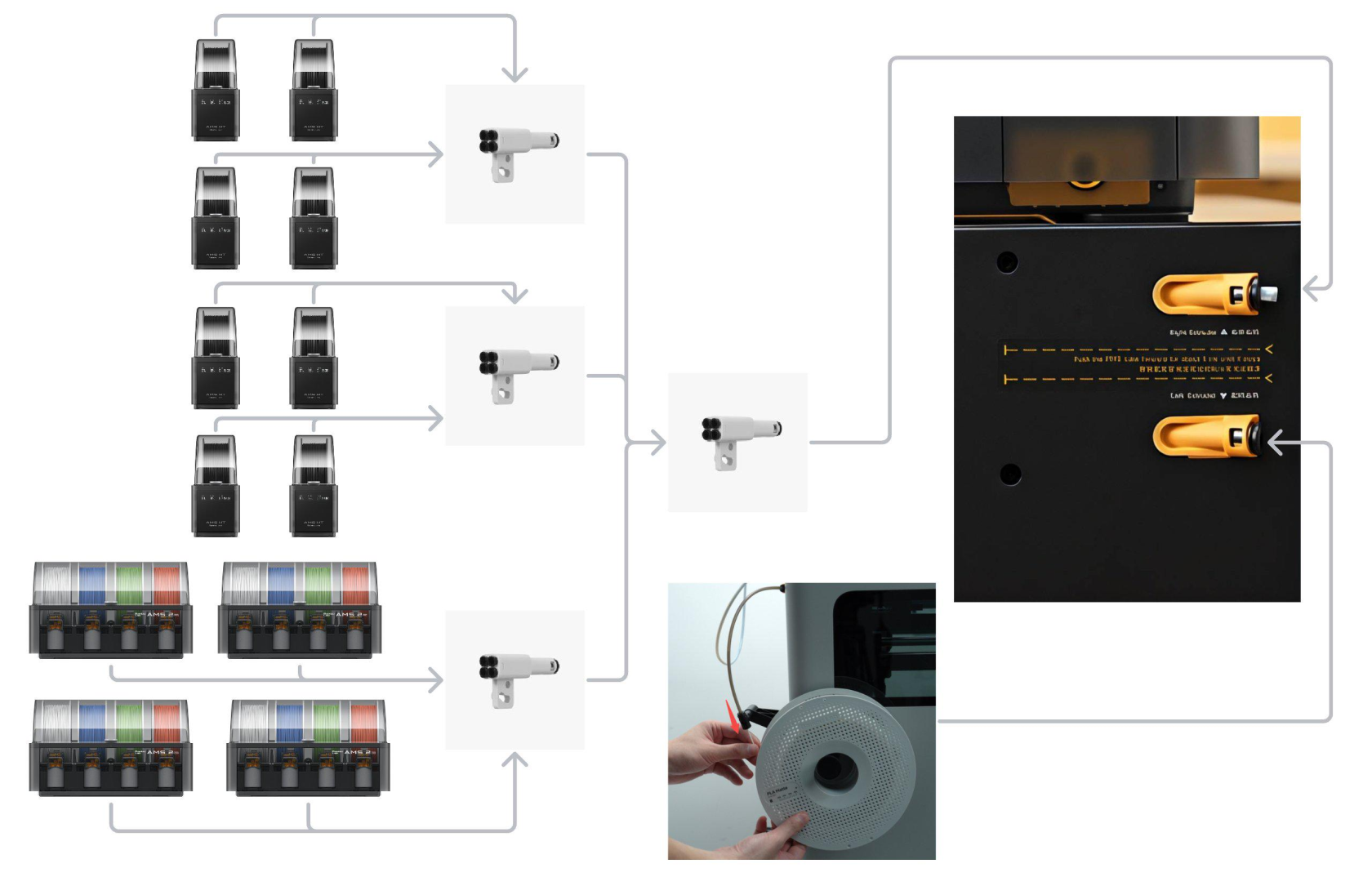

ถ้าต้องการต่อ AMS 2 Pro จำนวน 4 ชุด และ AMS HT จำนวน 8 ชุดพร้อมกัน ต้องใช้ 4-in-1 PTFE Adapter เพื่อรวมท่อ PTFE ตามแผนผังการเดินเส้น

H2C ต้องใช้ H2 Series Dedicated 4-in-1 PTFE Adapter ห้ามสลับไปใช้ Adapter ผิดรุ่น เพราะตำแหน่งการติดตั้งและการจัดท่อออกแบบมาเฉพาะกับตัวเครื่อง

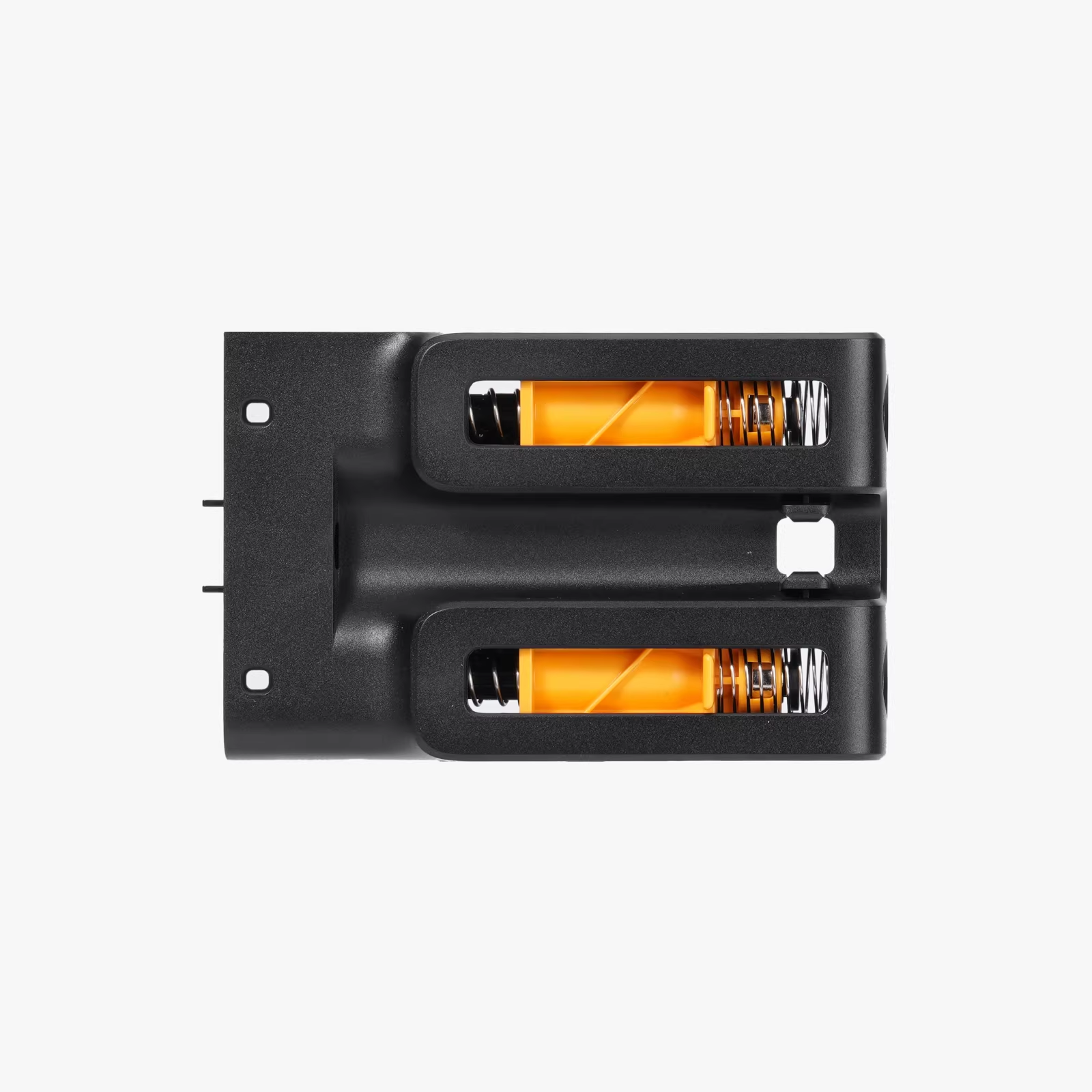

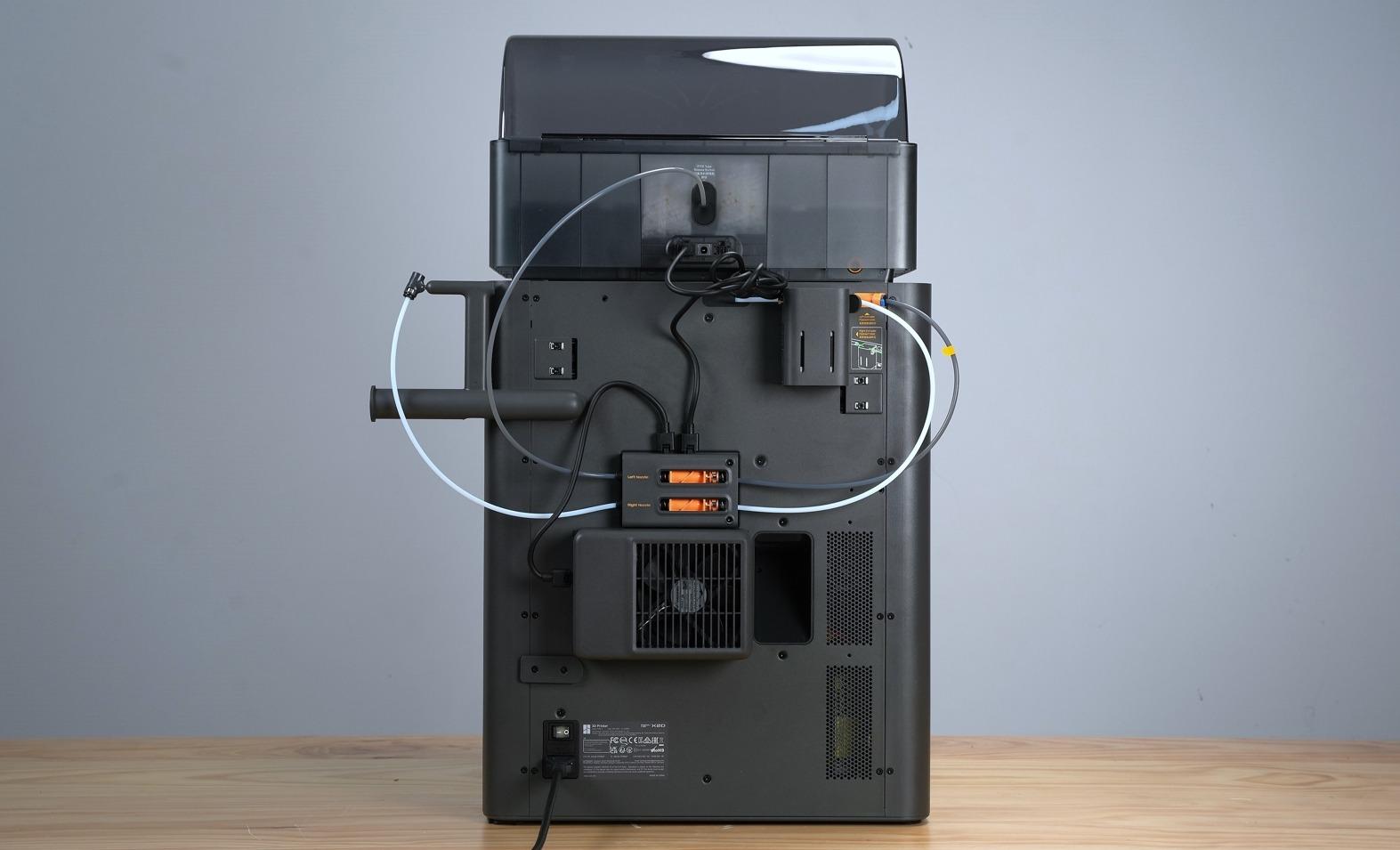

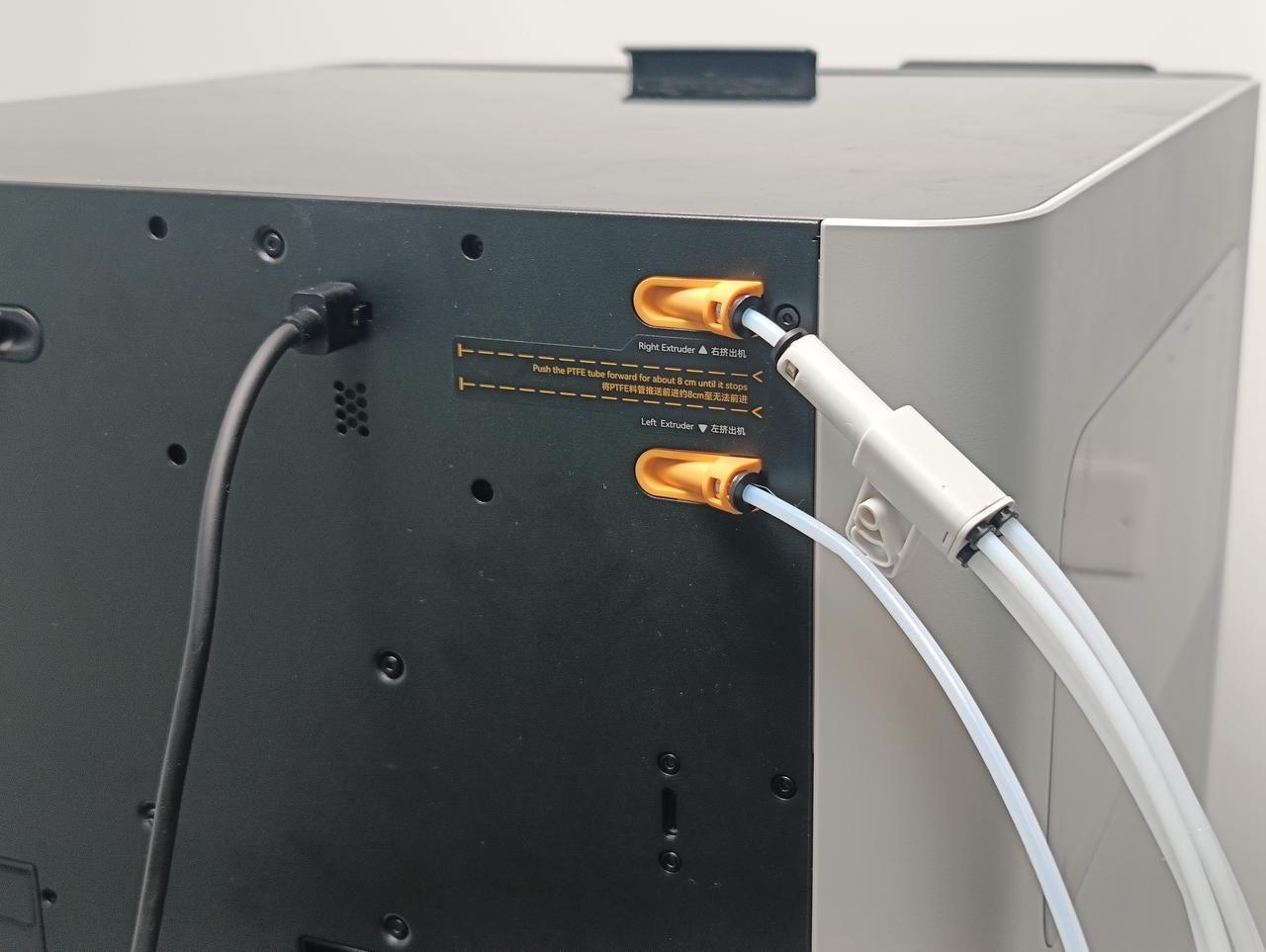

สำหรับ H2D/H2C ตัว Filament Buffer มีช่องรับเส้น 2 ช่อง หากใช้งานเพียง 1 AMS ร่วมกับ External Spool หรือใช้งาน AMS 2 ชุดพร้อมกัน สามารถต่อเข้ากับ Filament Buffer ได้โดยตรง โดยไม่ต้องเพิ่ม 4-in-1 PTFE Adapter

ถ้าต้องการใช้ AMS 2 ชุดร่วมกับ External Spool หรือใช้ AMS ตั้งแต่ 3 ชุดขึ้นไป ต้องเพิ่ม 4-in-1 PTFE Adapter เพื่อขยายช่องทางเดินเส้นก่อนเข้าสู่ Buffer

สำหรับ H2S ถึงแม้จะเชื่อมต่อ AMS เพียง 2 ชุด ก็ยังต้องใช้ 4-in-1 PTFE Adapter ตามรูปแบบการเดินเส้นของรุ่นนี้

การเชื่อมต่อ AMS กับ X2D

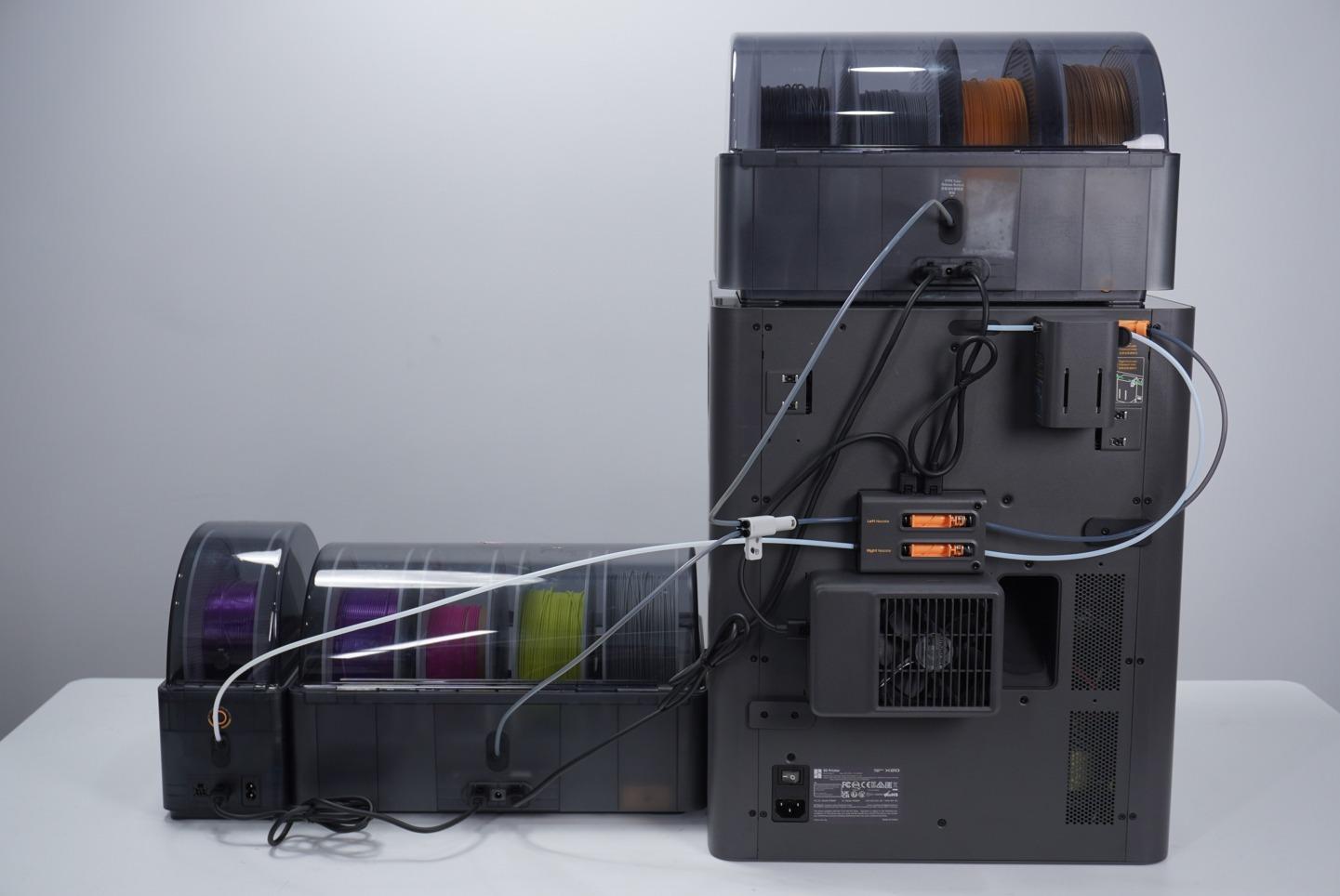

X2D รองรับ AMS 2 Pro ได้สูงสุด 4 ชุด และ AMS HT ได้สูงสุด 8 ชุดพร้อมกัน เนื่องจากเป็นเครื่องพิมพ์หัวฉีดคู่ จึงสามารถจัดเส้นทั้งหมดจาก AMS 2 Pro และ AMS HT ไปยังหัวฉีดฝั่งหนึ่ง และใช้อีกหัวฉีดกับ External Spool ได้ ทำให้กรณีสูงสุดรองรับได้ถึง 25 สี เช่นเดียวกับ H2D/H2C

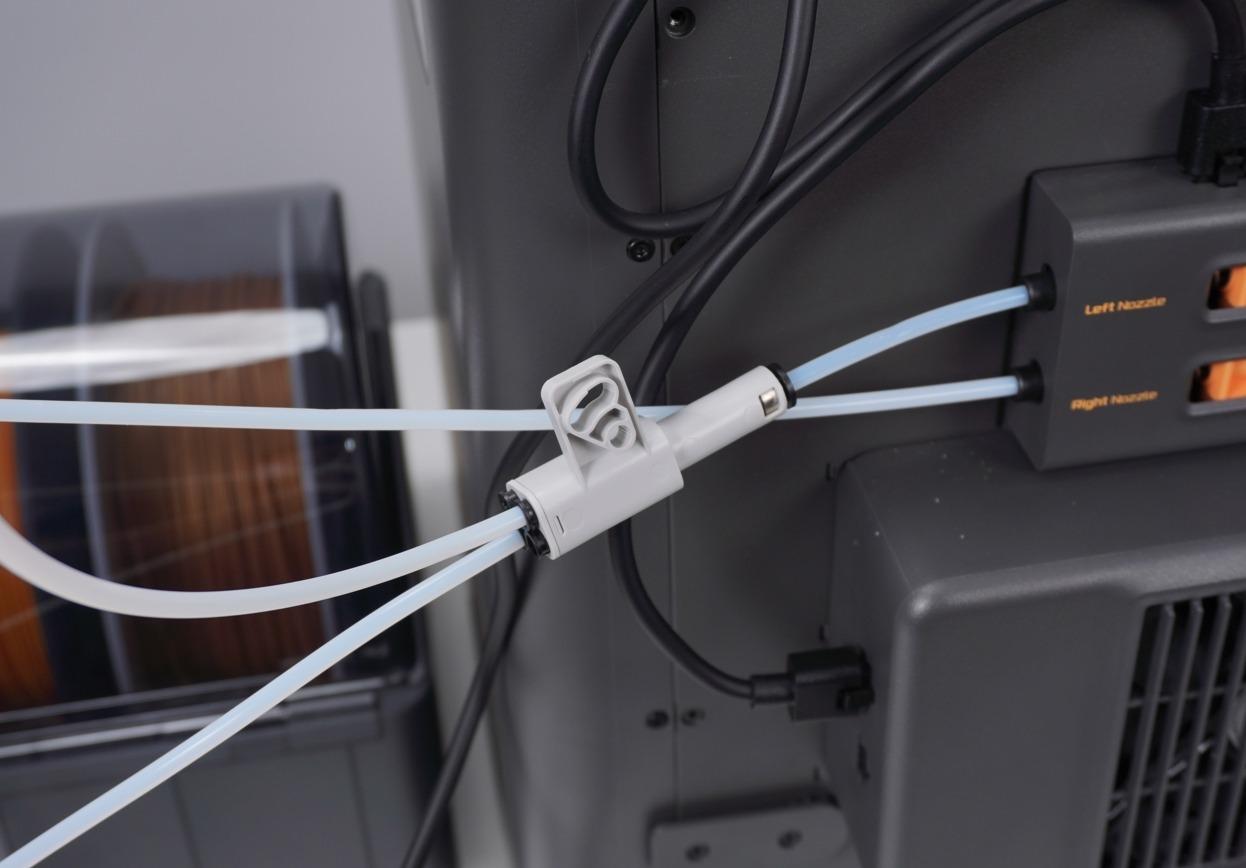

กรณีที่ต่อ AMS มากกว่า 2 ชุด หรือต้องรวม AMS กับ External Spool จะต้องใช้ 4-in-1 PTFE Adapter II หรือ Adapter ที่เหมาะกับรูปแบบการต่อของ X2D เพื่อให้ทางเดินเส้นเข้าสู่ Buffer ถูกต้อง

การต่อสาย 6-Pin Cable ของ X2D

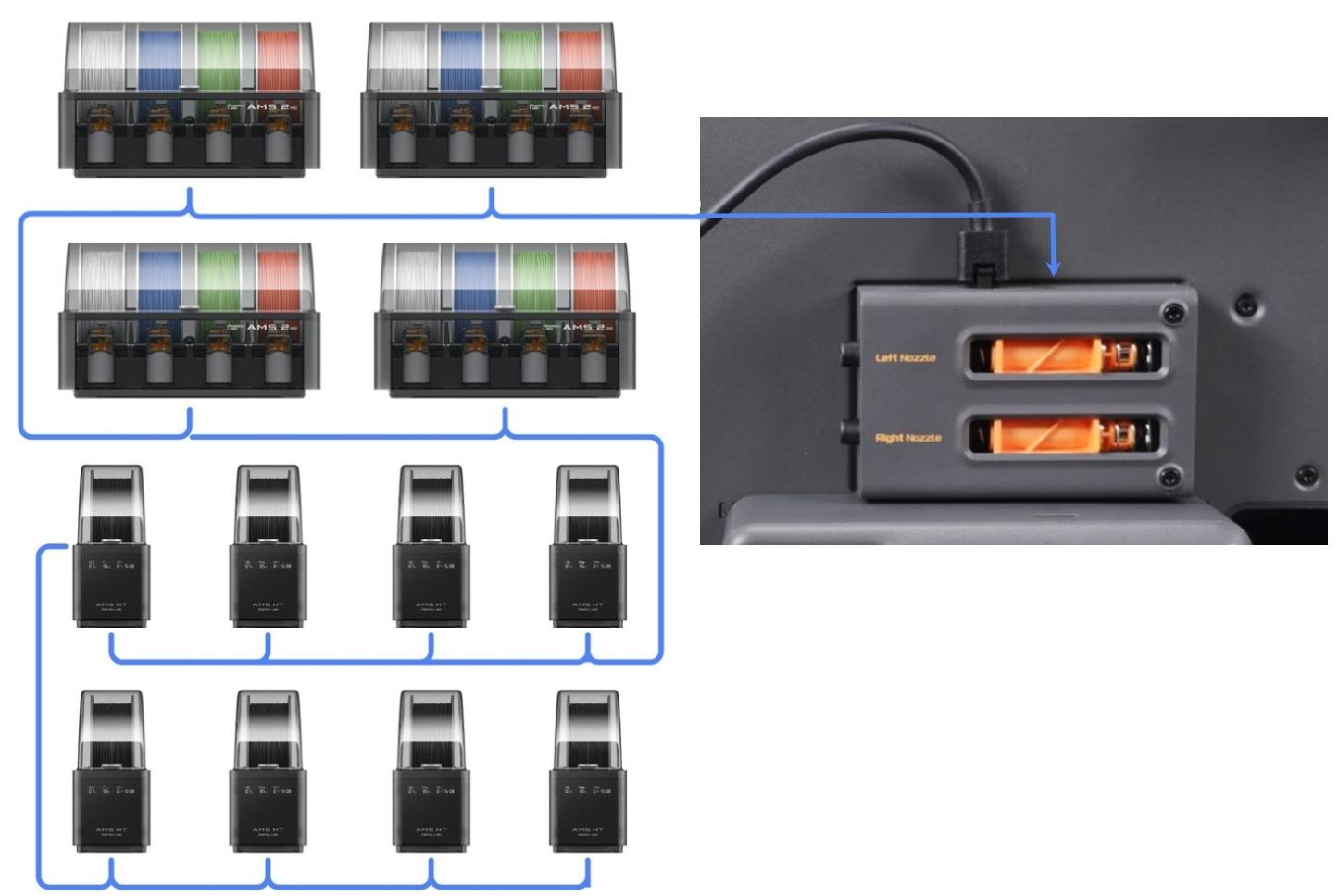

X2D ใช้สาย 6-Pin Cable สำหรับให้พลังงานและการสื่อสารกับ AMS เช่นเดียวกับ H2 Series โดยสามารถต่อแบบ Daisy Chain ผ่าน 6-Pin Port ด้านหลัง AMS ได้

ถ้า X2D ไม่ได้ต่อ External Exhaust Fan สามารถใช้ 6-Pin Port ช่องใดช่องหนึ่งบน Buffer เพื่อต่อ AMS ได้ แต่เมื่อต่อ AMS 2 Pro หรือ AMS HT ยังควรใช้สาย 6-Pin Cable รุ่นใหม่ที่มากับอุปกรณ์เสมอ

การต่อ PTFE Tube ของ X2D

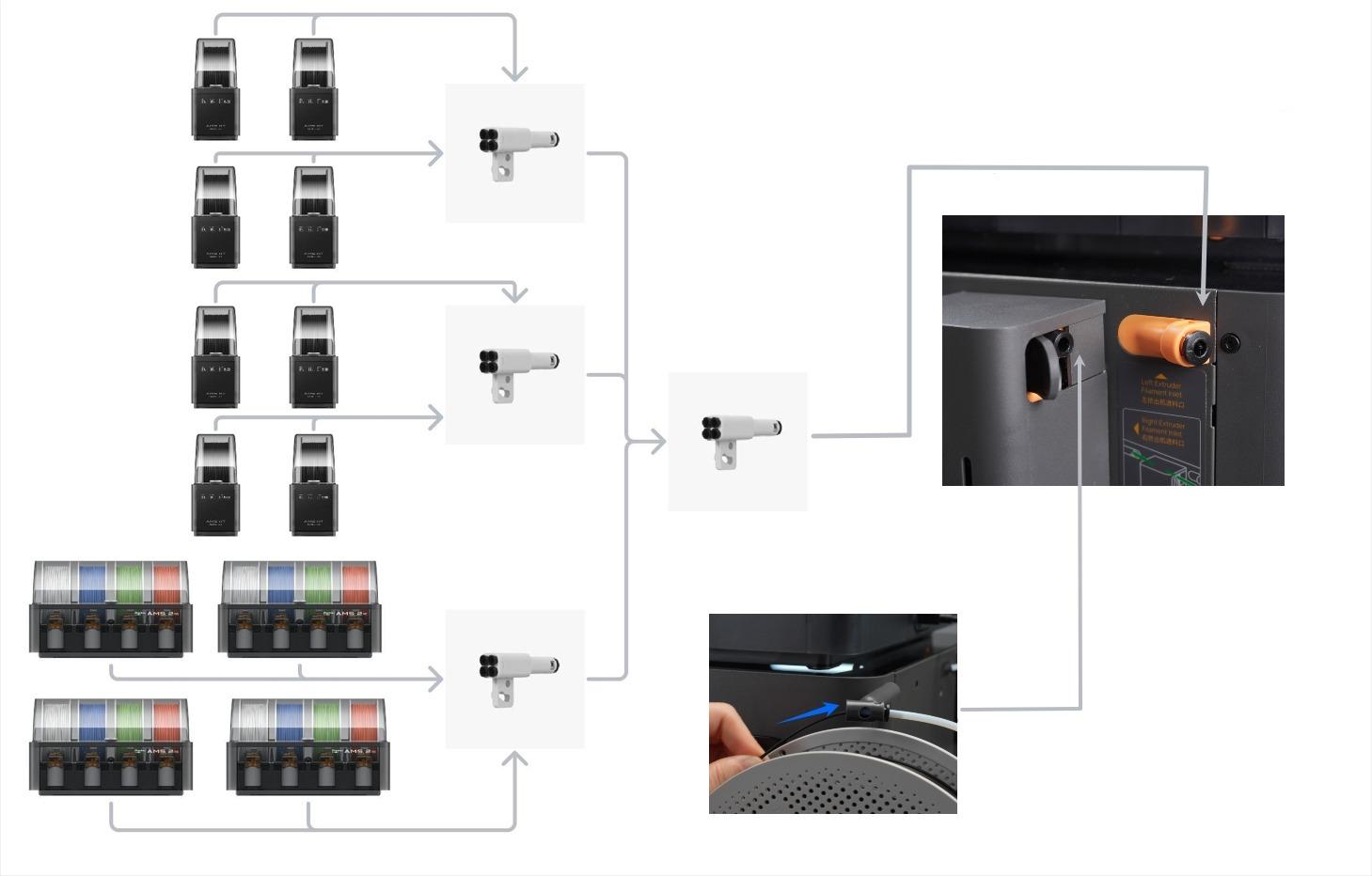

รูปแบบสูงสุดของ X2D คือ AMS 2 Pro จำนวน 4 ชุด, AMS HT จำนวน 8 ชุด และ External Spool อีก 1 ตำแหน่ง การเดิน PTFE Tube จึงต้องจัดให้ชัดเจนว่าเส้นจาก AMS จะเข้าสู่ Adapter และ Buffer ตามลำดับใด

X2D Buffer มีช่องรับเส้น 2 ช่อง ถ้าใช้งานเพียง 1 AMS ร่วมกับ External Spool หรือใช้งาน AMS 2 ชุด สามารถต่อเข้าช่อง Buffer ได้โดยตรง โดยไม่ต้องใช้ 4-in-1 PTFE Adapter

ถ้าต้องการใช้ AMS 2 ชุดร่วมกับ External Spool หรือใช้ AMS ตั้งแต่ 3 ชุดขึ้นไป ต้องเพิ่ม 4-in-1 PTFE Adapter เพื่อรวมเส้นก่อนเข้าสู่ Buffer

Filament Buffer ต้องอยู่ระหว่างเครื่องพิมพ์กับ AMS ทุกครั้ง เมื่อต่อ AMS หลายชุด 4-in-1 PTFE Adapter ต้องอยู่ระหว่าง AMS กับ Filament Buffer ห้ามสลับตำแหน่ง Adapter ไปไว้ผิดฝั่ง เพราะจะทำให้การป้อนเส้นและการตรวจจับตำแหน่งเส้นทำงานผิดลำดับ

การเชื่อมต่อ AMS กับ X1/P Series และ P2S

หัวข้อนี้ใช้ P2S เป็นตัวอย่างหลัก โดยการต่อของ X1 และ P1 จะมีแนวคิดใกล้เคียงกัน แต่จำนวน AMS ที่รองรับและอุปกรณ์เสริมที่ต้องใช้แตกต่างกัน จึงควรแยกตรวจตามรุ่นเครื่อง

รุ่นเครื่องพิมพ์	จำนวน AMS ที่รองรับ	ข้อควรระวัง
P2S	รองรับ AMS 2 Pro ได้สูงสุด 4 ชุด และ AMS HT ได้สูงสุด 4 ชุดพร้อมกัน รวม 8 ชุด หรือ 20 ช่องใส่เส้น	P2S Combo มี Filament Buffer มาให้ แต่ P2S Standalone ต้องซื้อ P2S Filament Buffer เพิ่มเมื่อต่อ AMS
X1/P1	รองรับ AMS 2 Pro หรือ AMS HT ได้สูงสุด 4 ชุด รวม 4 ชุด	ต่อ AMS 1 ชุดต้องมี Filament Buffer, PTFE Tube Coupler และ 4-Pin Cable; ถ้าต่อ AMS 2 ชุดขึ้นไปต้องใช้ AMS Hub ร่วมด้วย

บางรูปแบบการต่อของ X1/P1 และ P2S ยังต้องใช้ 4-in-1 PTFE Adapter เพิ่ม โดยเฉพาะเมื่อมีจำนวน AMS มากขึ้นหรือมีการรวมทางเดินเส้นหลายเส้นเข้าหา Buffer

การต่อสาย 6-Pin Cable ของ X1/P Series และ P2S

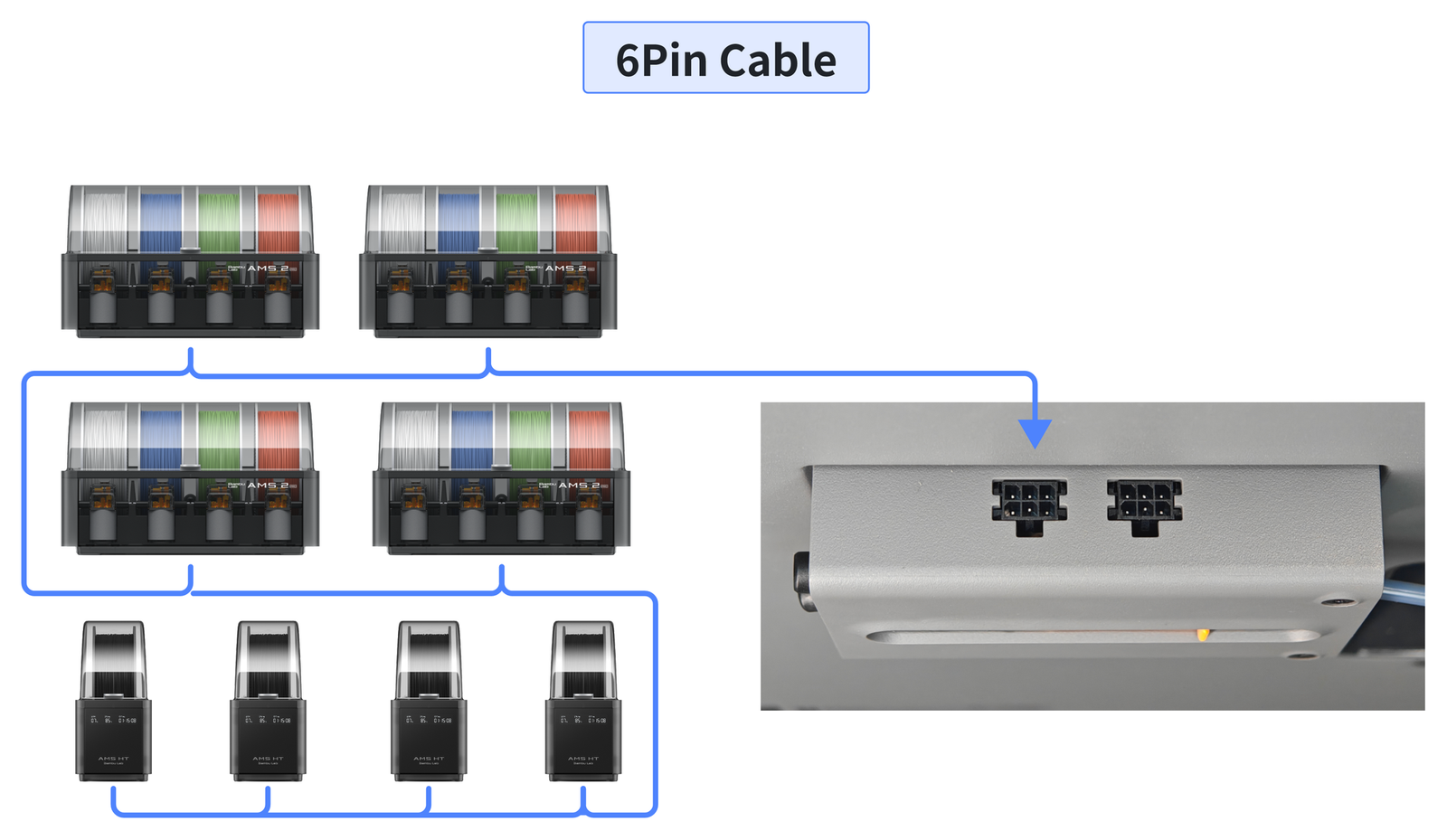

การต่อ AMS หลายชุดยังคงใช้สาย 6-Pin Cable สำหรับพลังงานและการสื่อสาร โดยต่อแบบ Daisy Chain ระหว่าง AMS ได้เหมือนรุ่นอื่น

เมื่อต่อ AMS 2 Pro หรือ AMS HT ควรใช้สาย 6-Pin Cable รุ่นใหม่ที่มากับอุปกรณ์เสมอ นอกจากนี้ P2S Buffer ไม่รองรับการใช้ 6-Pin Port 2 ช่องเพื่อต่อ AMS พร้อมกัน ช่องหนึ่งเป็นช่องสำรองสำหรับจ่ายไฟและสื่อสารกับอุปกรณ์เสริม เช่น ชุดถ่าย Timelapse ถ้าจะต่อกล่อง AMS มากกว่า 2 กล่อง สำหรับเครื่อง P2S จะต้องต่อแบบ Daisy Chain หลังกล่อง AMS ไปยัง AMS อีกตัว

การต่อ PTFE Tube ของ X1/P Series และ P2S

ถ้าใช้งาน AMS เพียง 2 ชุดกับ P2S สามารถต่อเข้ากับ Buffer ได้โดยตรง โดยไม่ต้องใช้ 4-in-1 PTFE Adapter

ถ้าเชื่อมต่อ AMS 3 ชุดขึ้นไป ต้องใช้ 4-in-1 PTFE Adapter เพื่อรวมท่อ PTFE ก่อนเข้าสู่ Buffer หลักการสำคัญคือ Buffer ต้องอยู่ระหว่างเครื่องพิมพ์กับ AMS ทุกครั้ง และ 4-in-1 PTFE Adapter ต้องอยู่ฝั่ง AMS ก่อนถึง Buffer

อุปกรณ์หรือจุดต่อ	รูปประกอบ	วิธีอ่านภาพ
4-in-1 PTFE Adapter		ด้านช่องเข้าใช้รับท่อ PTFE จาก AMS หรือ External Spool หลายเส้น ส่วนช่องออกส่งเส้นต่อไปยัง Buffer

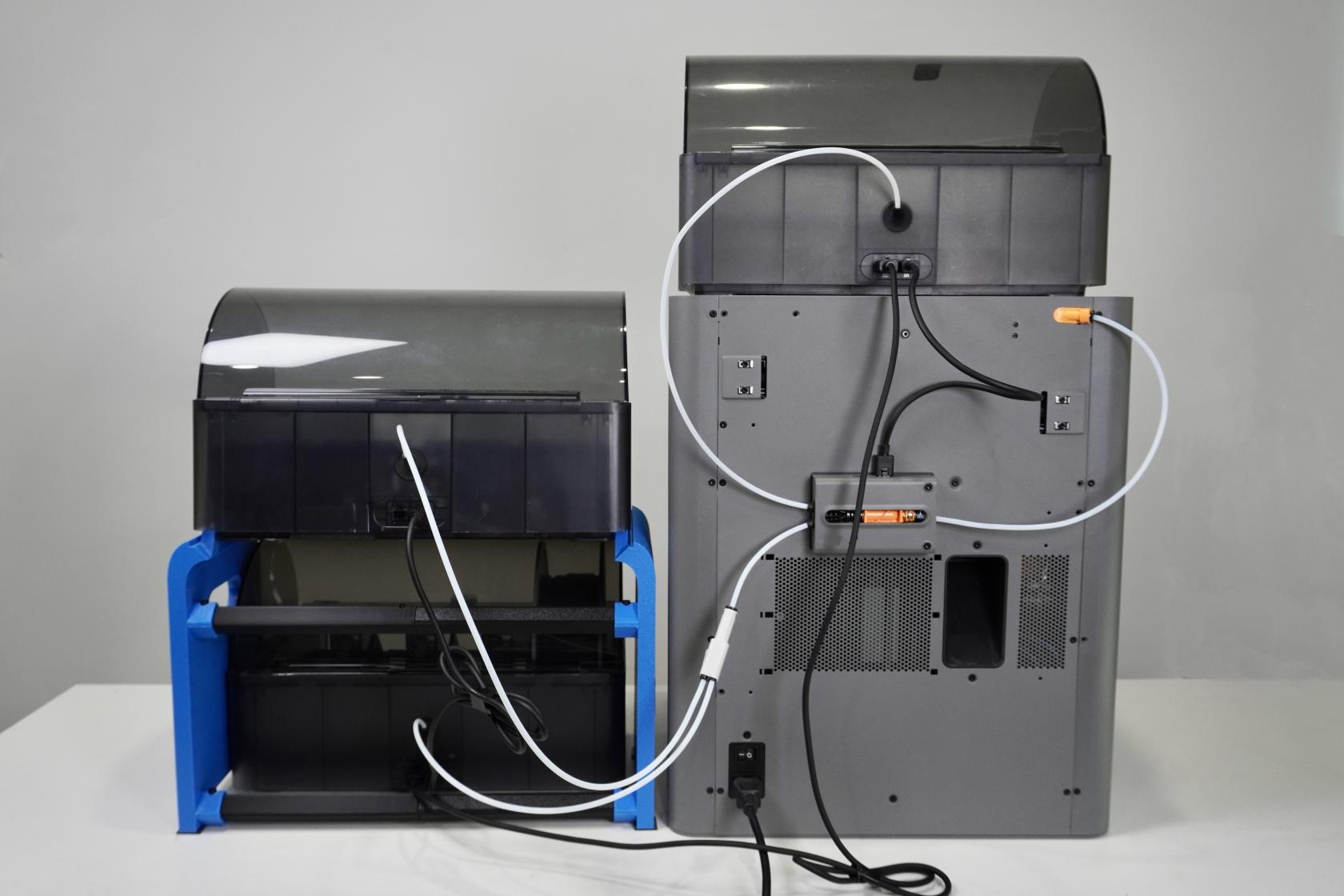

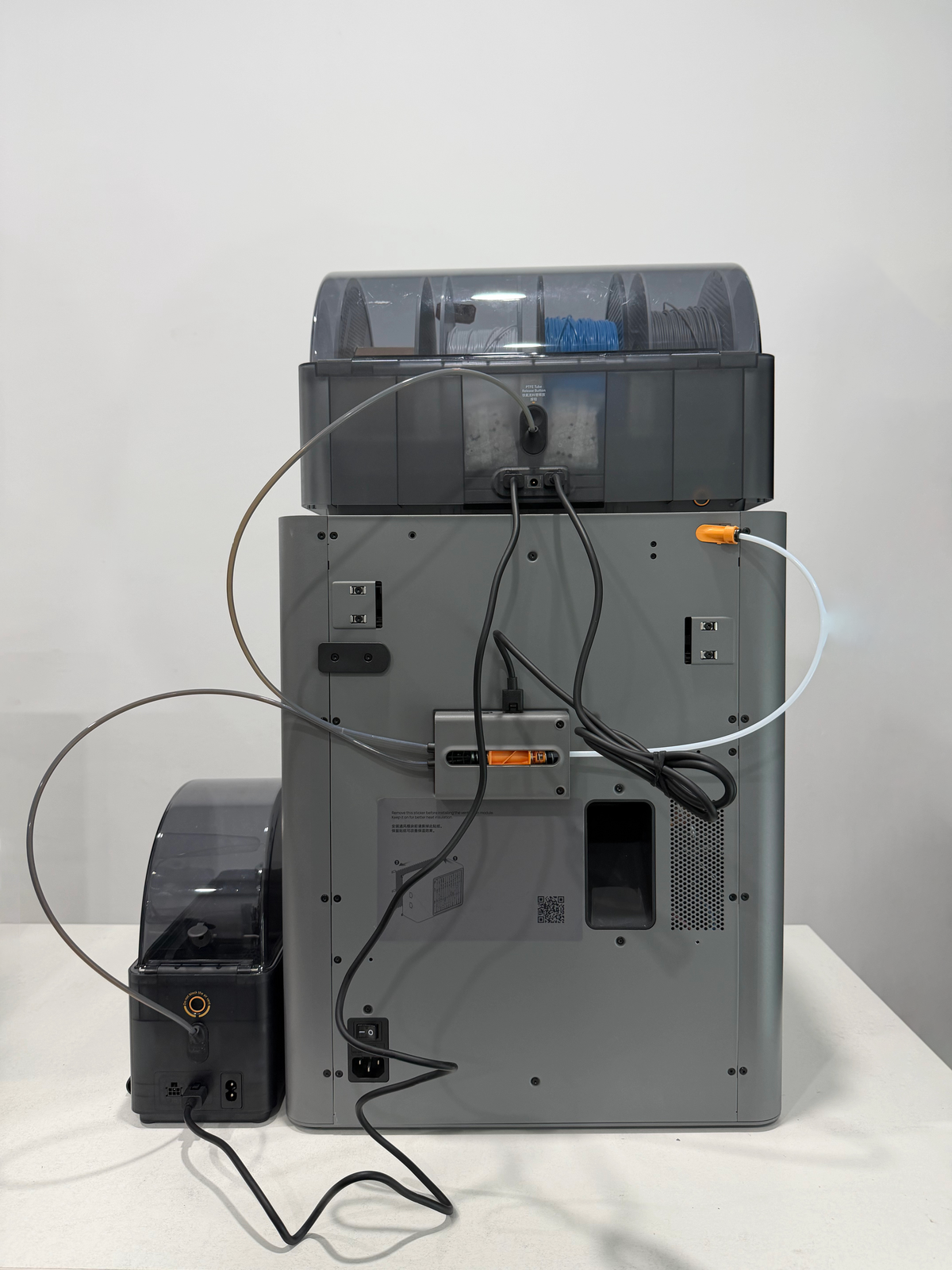

ตัวอย่างการต่อ P2S ที่ถูกต้อง		ฝั่ง AMS ต้องเข้าที่ Adapter ก่อน จากนั้นจึงออกจาก Adapter ไปยัง Filament Buffer และเครื่องพิมพ์

สำหรับ X1 และ P1 วิธีดูทิศทางจะเหมือนกัน คือฝั่งซ้ายของภาพเป็นฝั่ง AMS ส่วนฝั่งขวาเป็นฝั่งเครื่องพิมพ์ เมื่อประกอบจริงต้องไล่เส้นจาก AMS เข้าสู่ Adapter หรือ Hub ให้ถูกด้านก่อนส่งเข้าหาเครื่องพิมพ์

การเชื่อมต่อ AMS กับ A Series

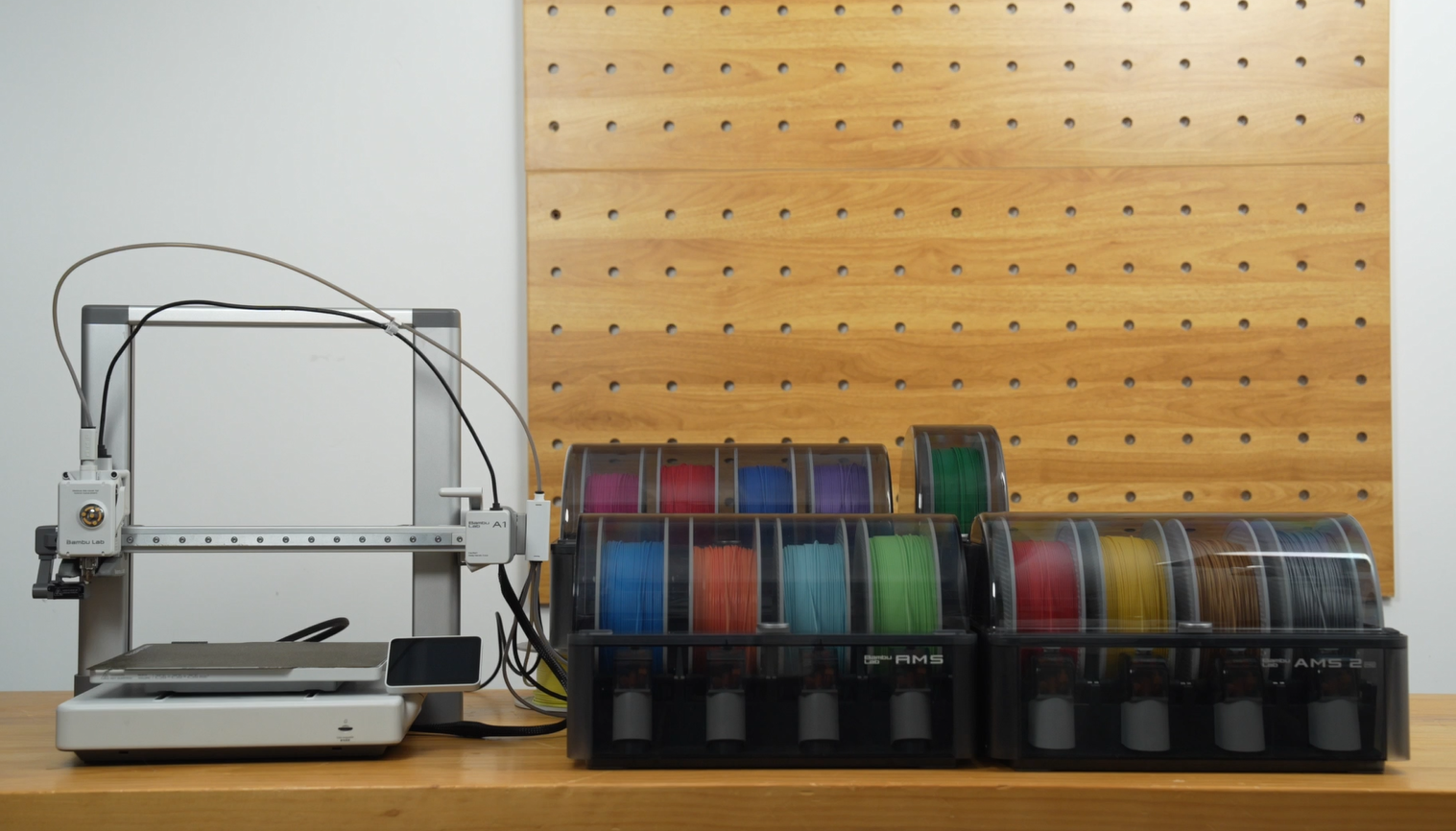

เครื่องพิมพ์ A Series รองรับ AMS, AMS 2 Pro หรือ AMS HT ได้สูงสุด 4 ชุดพร้อมกัน โดยสามารถผสมรุ่น AMS เหล่านี้ได้ตามต้องการ อีกทางเลือกหนึ่งคือใช้ AMS Lite ได้ 1 ชุด แต่ AMS Lite ไม่สามารถใช้ร่วมกับ AMS, AMS 2 Pro หรือ AMS HT ในระบบเดียวกันได้

เมื่อต้องการต่อ AMS, AMS 2 Pro หรือ AMS HT เข้ากับ A Series ต้องใช้ A Series AMS Hub ซึ่งเป็นอุปกรณ์เฉพาะสำหรับตระกูล A Series และต้องซื้อแยกต่างหาก

ก่อนใช้งานควรอัปเดต Firmware ของเครื่องพิมพ์เป็นเวอร์ชัน 01.07.00.00 หรือใหม่กว่า เพื่อให้รองรับการเชื่อมต่อ AMS ตามรูปแบบนี้

ห้ามใช้ Filament Buffer หรือ AMS Hub ที่มากับ AMS เพื่อต่อกับเครื่องพิมพ์ A Series เพราะอาจทำให้ Buffer หรือ Hub ทำงานผิดปกติหรือเสียหายได้ และอาจไม่อยู่ในเงื่อนไขการรับประกัน ควรใช้ A1 Dedicated AMS Hub สำหรับการต่อกับ A Series เท่านั้น

ข้อกำหนดของ Drying Function ใน AMS 2 Pro และ AMS HT

ฟังก์ชันอบแห้งใน AMS 2 Pro และ AMS HT ไม่ได้ขึ้นอยู่กับการต่อท่อ PTFE เพียงอย่างเดียว แต่ยังเกี่ยวกับแหล่งจ่ายไฟและการสื่อสารผ่าน 6-Pin Cable ด้วย หากต้องการใช้งาน Drying Function ควรตรวจเงื่อนไขด้านล่างก่อนเริ่มใช้งานจริง

เงื่อนไขกำลังไฟสำหรับ AMS 2 Pro

ถ้าเครื่อง H2 Series หรือ P2S ต่อกับ AMS 2 Pro เพียง 1 ชุด AMS 2 Pro สามารถดึงไฟจากเครื่องพิมพ์เพื่อใช้ Drying Function ได้โดยไม่ต้องใช้อุปกรณ์เสริม แต่ถ้าต่อ AMS 2 Pro หลายชุด จะมีเพียง 1 ชุดที่ใช้ไฟจากเครื่องพิมพ์ได้ ส่วนชุดอื่นต้องใช้ Power Adapter แยกต่างหาก

ถ้าใช้งาน AMS 2 Pro กับ X1/P1/A1 Series AMS 2 Pro ทุกชุดต้องใช้ Power Adapter เพื่อเปิด Drying Function

ถ้าเครื่องพิมพ์กำลัง Load Filament หรือกำลัง Print ในขณะที่จ่ายไฟให้ AMS 2 Pro เพื่ออบแห้ง กำลังไฟสำหรับการอบแห้งจะถูกลดลงโดยอัตโนมัติเพื่อให้การพิมพ์มีความสำคัญก่อน หากต้องการผลการอบแห้งที่เสถียรกว่า แนะนำให้ใช้ Power Adapter แยก

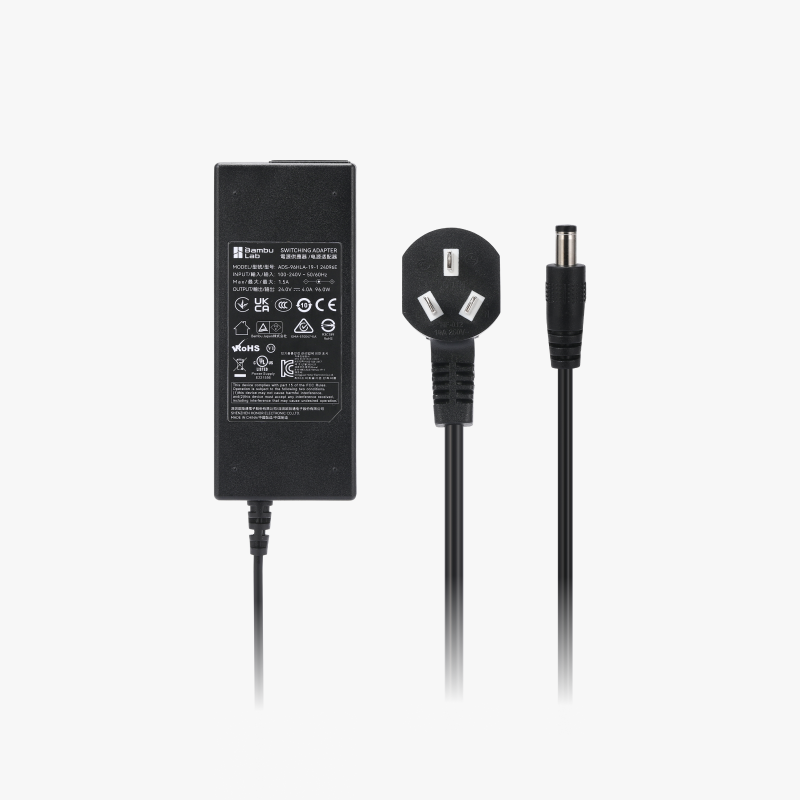

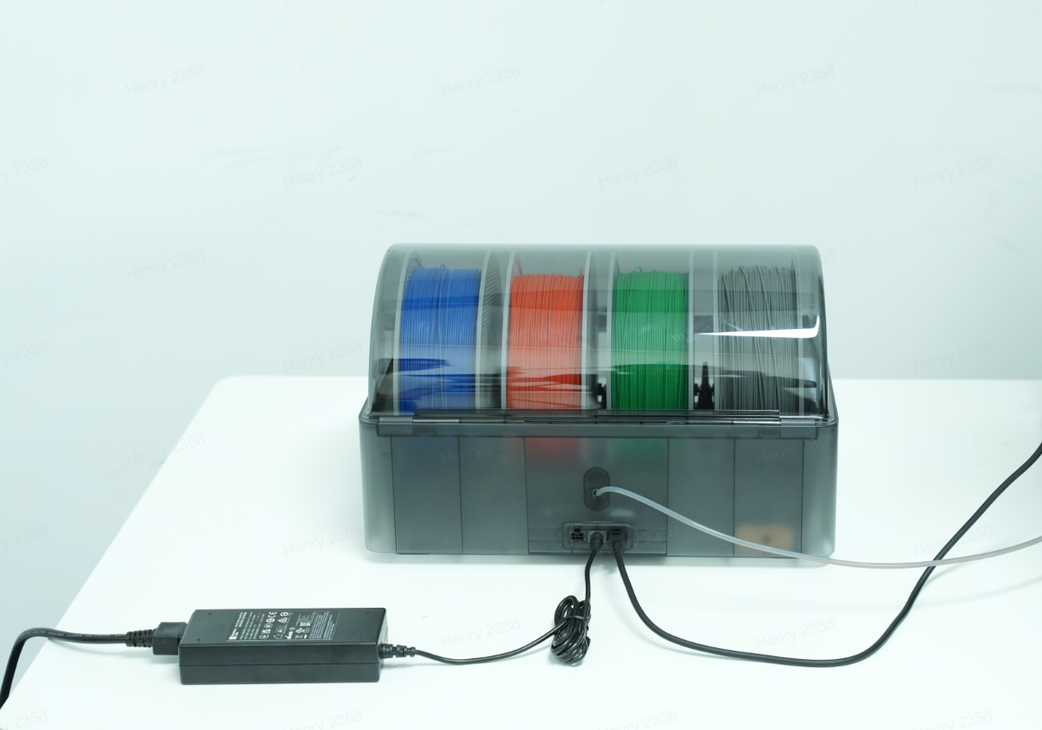

ตัวอย่างการจ่ายไฟ AMS 2 Pro	ตัวอย่าง Power Adapter

เงื่อนไขกำลังไฟสำหรับ AMS HT

ไม่ว่าจะใช้กับเครื่องพิมพ์รุ่นใด AMS HT แต่ละชุดต้องใช้ External Power Supply เพื่อเปิด Drying Function และไม่รองรับการดึงไฟจากเครื่องพิมพ์เพื่ออบแห้ง โดยสาย Power Cable จะมากับตัว AMS HT อยู่แล้ว

เงื่อนไขการสื่อสารของ Drying Function

การใช้ Drying Function ต้องให้ AMS 2 Pro หรือ AMS HT เชื่อมต่อกับเครื่องพิมพ์ผ่าน 6-Pin Cable เพื่อให้มีการสื่อสารกับเครื่องพิมพ์ ระบบไม่รองรับการอบแห้งแบบ Offline ที่ไม่เชื่อมต่อสัญญาณกับเครื่อง

ควรใช้สาย 6-Pin Cable รุ่นใหม่ที่มากับ AMS 2 Pro หรือ AMS HT เสมอ หากใช้สายของ AMS รุ่นแรก อาจทำให้การสื่อสารไม่เสถียรได้ แต่ AMS รุ่นแรกสามารถใช้งานร่วมกับสายรุ่นใหม่ได้

สรุปก่อนติดตั้งจริง

ก่อนเริ่มประกอบ ควรสรุปให้ชัดว่ากำลังใช้เครื่องพิมพ์รุ่นใด ต้องการต่อ AMS กี่ชุด มี AMS HT หรือ AMS 2 Pro กี่ชุด และต้องใช้ External Spool ร่วมด้วยหรือไม่ เพราะคำตอบของ 4 ข้อนี้จะกำหนดทันทีว่าต้องใช้ Filament Buffer, AMS Hub, PTFE Tube Coupler, 4-Pin Cable, 6-Pin Cable และ 4-in-1 PTFE Adapter แบบใดบ้าง

จุดที่ต้องระวังมากที่สุดคือทิศทางการเดินเส้น Filament เมื่อต่อหลาย AMS โดยทั่วไป Filament Buffer ต้องอยู่ระหว่างเครื่องพิมพ์กับ AMS และถ้าต้องใช้ 4-in-1 PTFE Adapter ให้ติดตั้ง Adapter ฝั่ง AMS ก่อนถึง Buffer ไม่ควรสลับลำดับ เพราะจะทำให้ระบบชดเชยการป้อนเส้นและการตรวจจับเส้นทำงานไม่ถูกต้อง
