คู่มือประกอบเครื่อง X2D combo

วิดีโอแนะนำการประกอบเครื่อง

เพื่อให้กระบวนการคืนหรือเปลี่ยนสินค้าเป็นไปอย่างราบรื่นและไม่มีปัญหาทางร้านแนะนำให้เก็บวัสดุบรรจุภัณฑ์เดิมทั้งหมดไว้อย่างน้อย 30 วัน

วัสดุบรรจุภัณฑ์และอุปกรณ์เสริมอาจมีการอัปเดตเป็นระยะๆกรุณาอ้างอิงตามเวอร์ชันที่คุณได้รับ

รายการที่มีมาให้

1. กล่องอุปกรณ์เสริม (Accessory box)
2. กล่องเครื่องมือ (Toolbox)
3. ชุดพัดลมดูดอากาศภายนอก (External exhaust fan bundle)
4. ท่อ PTFE (PTFE tube) สำรอง x 2

ขั้นตอนแกะกล่อง

นำสินค้าออกจากกล่อง

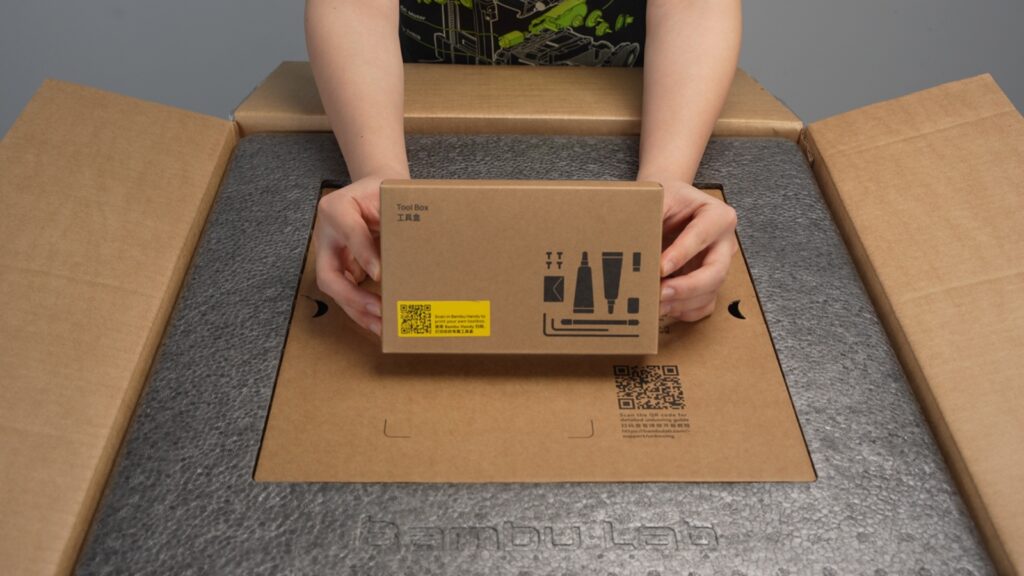

เปิดกล่องด้านนอกและหยิบกล่องเครื่องมือ (Toolbox) กับคู่มือเริ่มต้นด่วน (Quick Start Guide) ออกมา

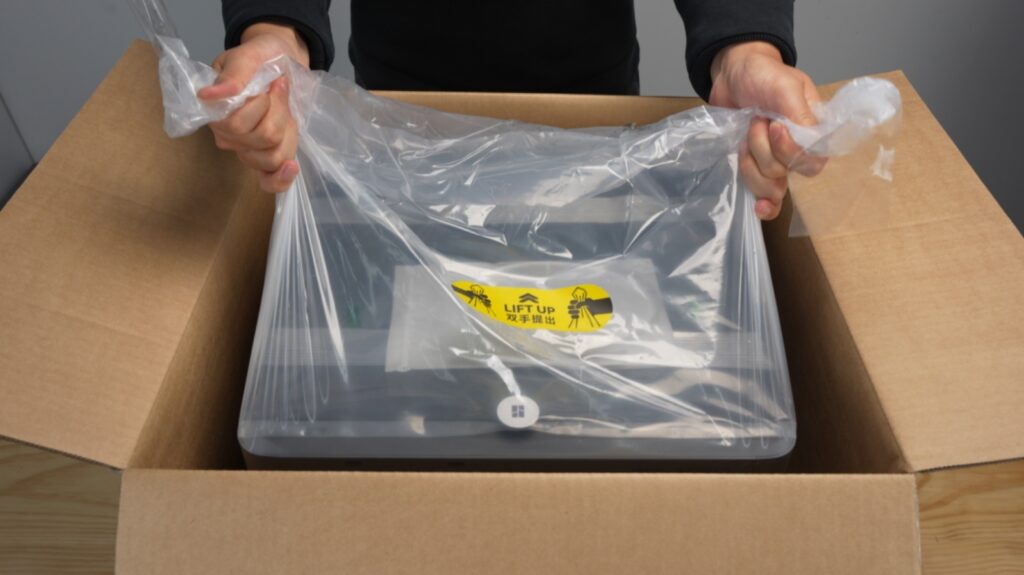

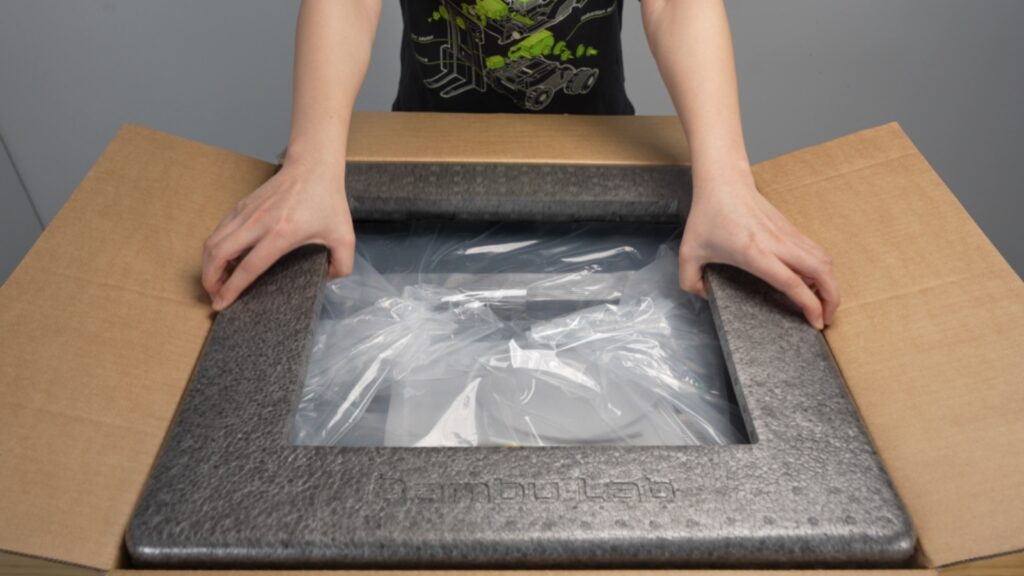

เอาโฟมกันกระแทกด้านบนออก จะเจอเครื่องอยู่ในถุงพลาสติกใบใหญ่ ให้ดึงถุงพลาสติกพร้อมกับเครื่องขึ้นมา แนะนำให้มีคนช่วยจับกล่องหนึ่งคน และอีกคนยกเครื่อง ไม่ต้องกลัวถุงพลาสติกขาด

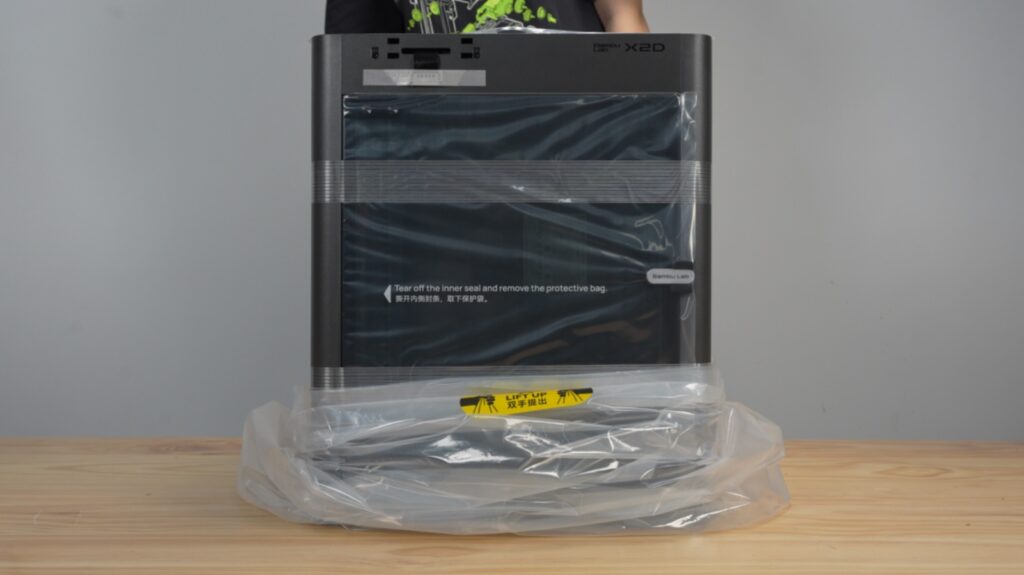

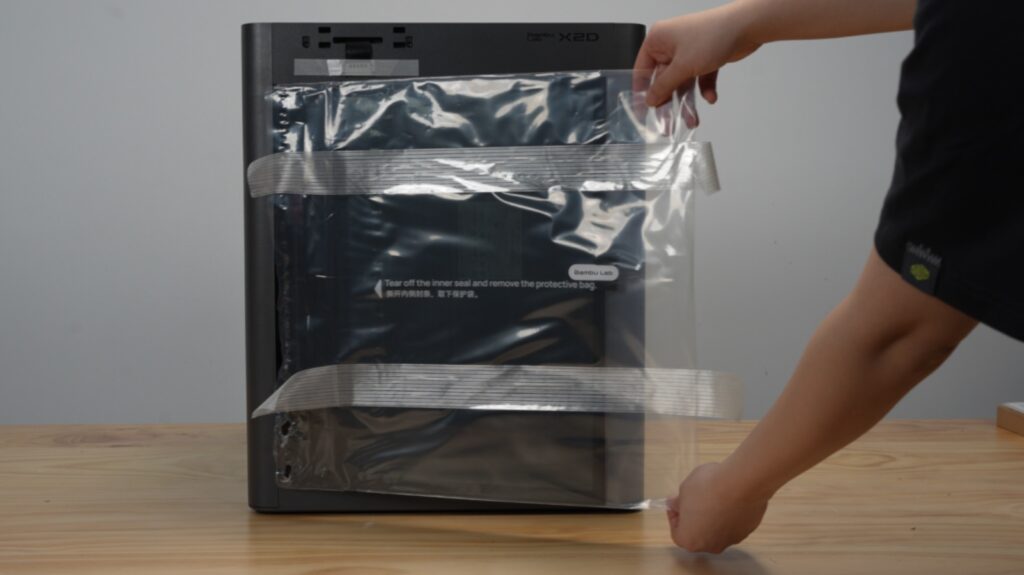

นำเครื่องวางบนโต๊ะ แล้วนำเครื่องออกจากถุงพลาสติก สำหรับกล่อง AMS 2 Pro จะอยู่ในเครื่อง ซึ่งต้องเปิดฝาเครื่องก่อนถึงจะเจอ

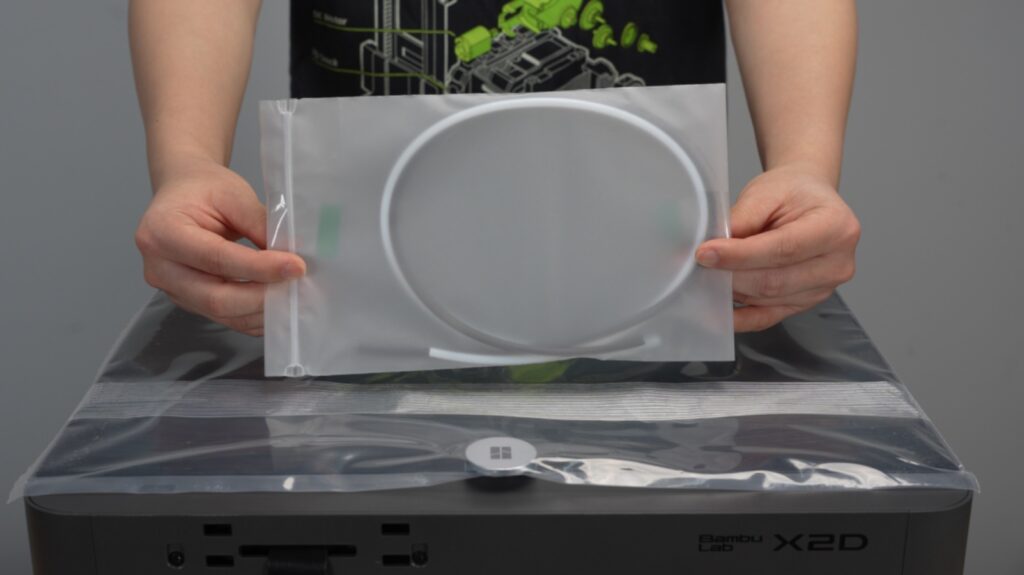

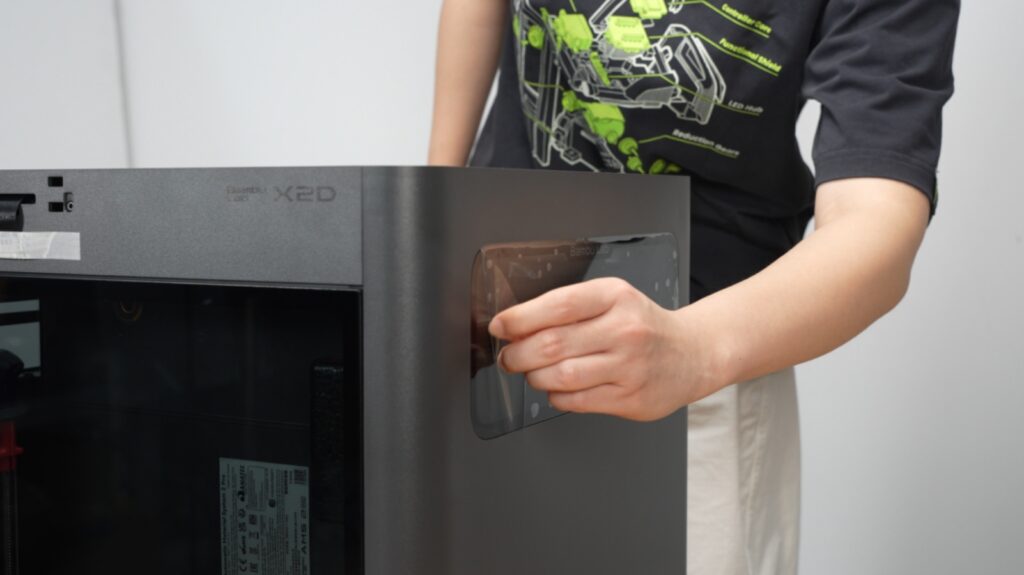

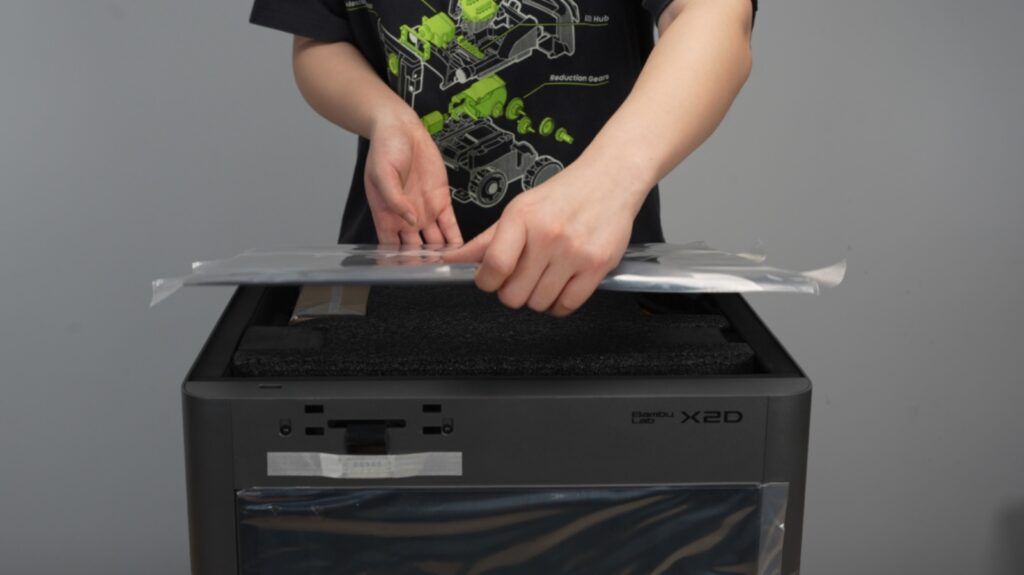

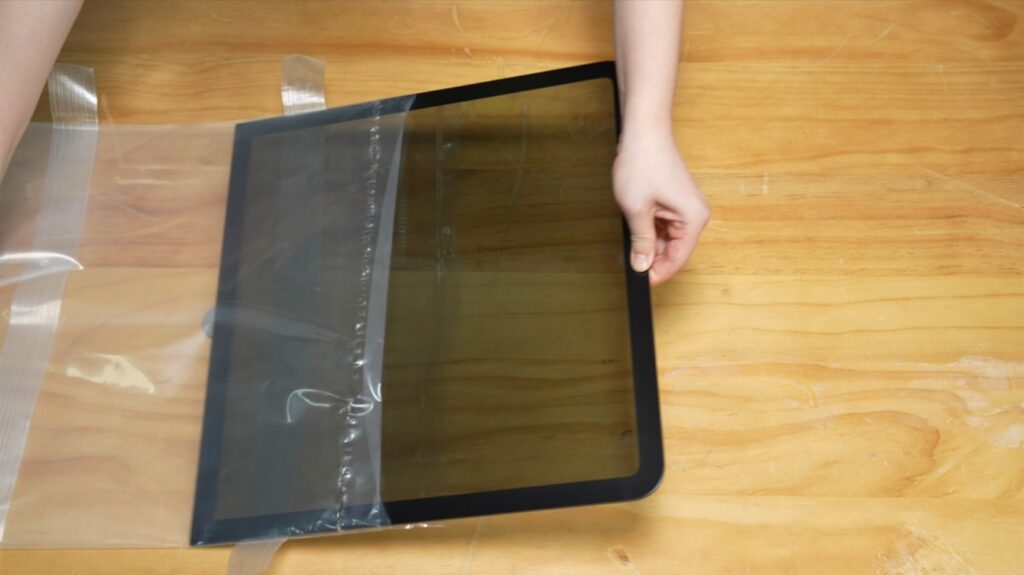

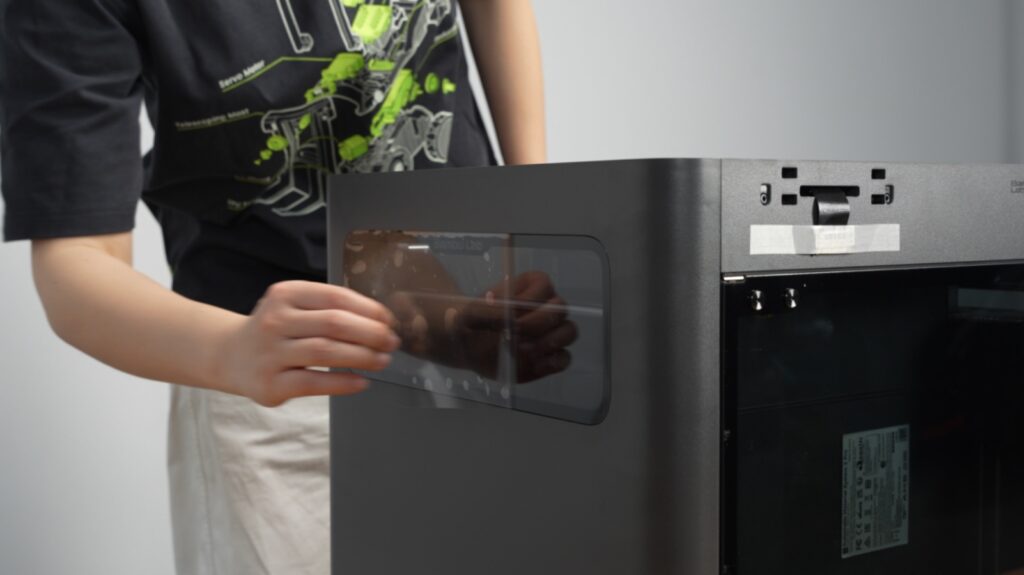

ให้นำท่อ PTFE ที่วางอยู่บนฝากระจกออก เพื่อที่จะได้เอากล่อง AMS 2 Pro และกล่องอุปกณ์ที่มาวางอยู่ในเครื่องออกมา และทำการลอกพลาสติก และเทปรอบๆ เครื่องออก ทั้งฝากระจกด้านบน และฝาประตูด้านหน้า

นำกล่อง AMS 2 Pro และอุปกรณ์ออกจากเครื่อง

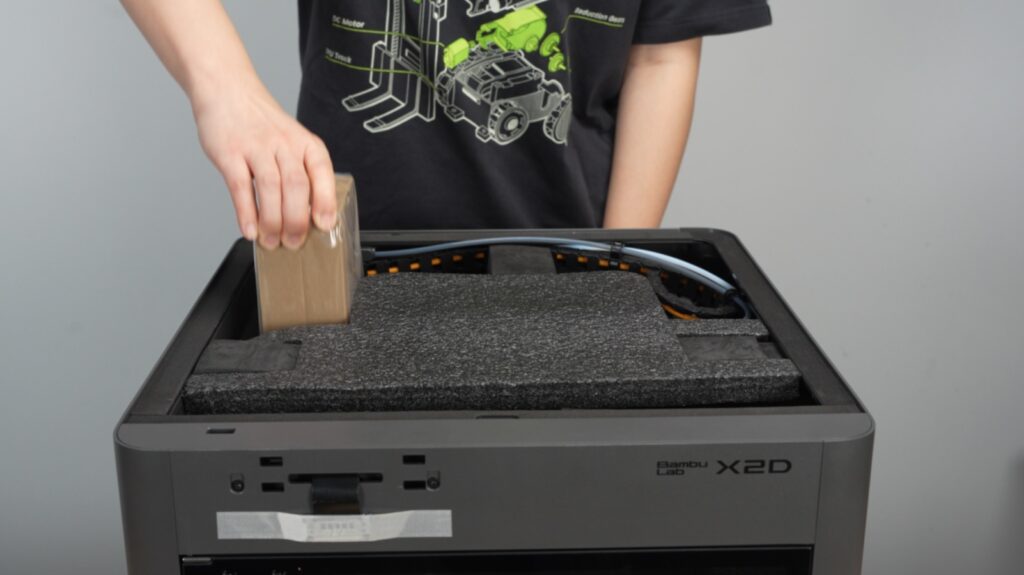

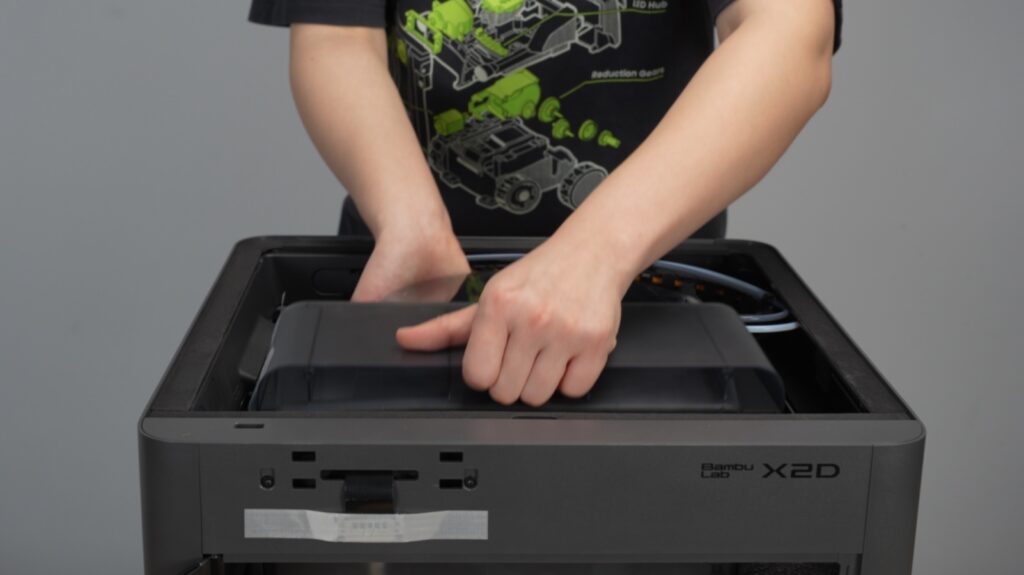

หลังจากที่ลอกพลาสติกทั้งหมดออกแล้ว ให้นำเอากล่องอุปกรณ์ ออกจากเครื่อง โดยการดึงออกจากด้านบน ซึ่งในกล่องจะมีกล่องเครื่องมือ สำหรับถอดเอากล่อง AMS 2 Pro ออกจากเครื่อง

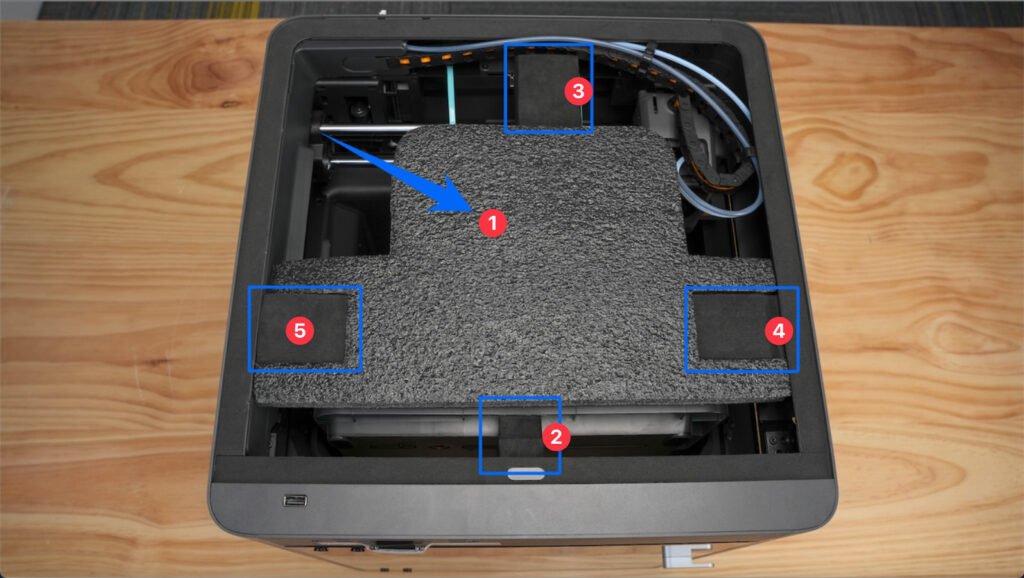

ต่อไปให้ทำการเอาโฟมกันกระแทกด้านบนออก โดยให้ดึงออก ตามลำดับตัวเลข โฟม หมายเลข 2 และ 3 อาจจะดึงยากหน่อย ถ้าดึงไม่ออก ให้ทำการบิดโฟม ไปซ้าย หรือขวา พร้อมดึงโฟมออก

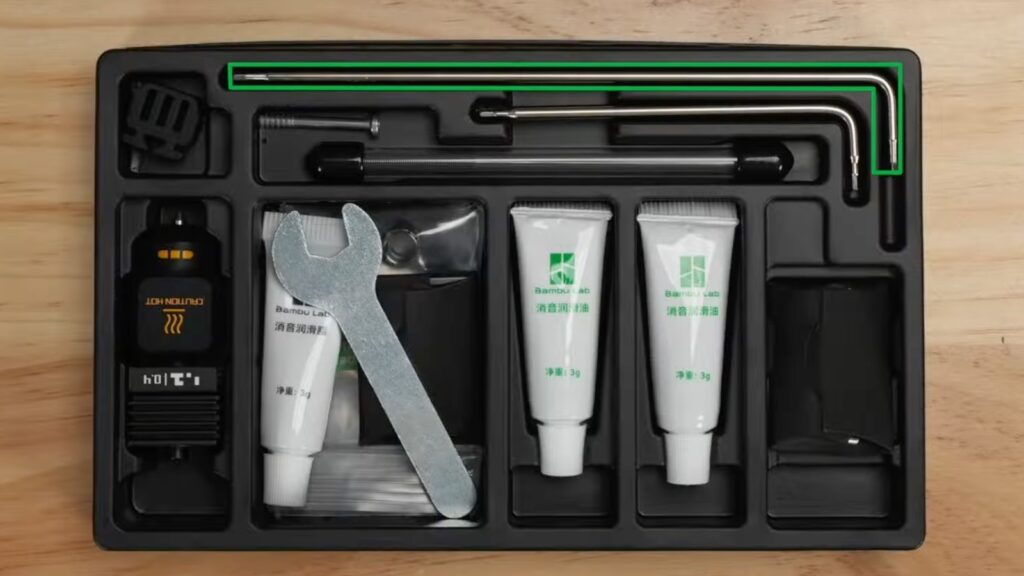

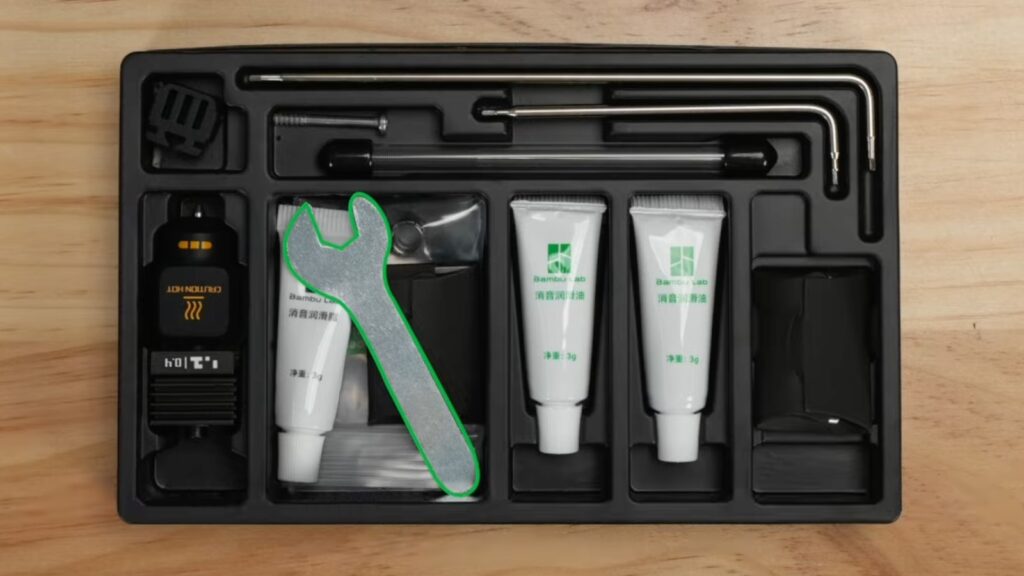

ก่อนที่จะดึงเอากล่อง AMS ออกมา จะต้องทำการขันน็อตยึดกล่อง ที่อยู่ด้านล่าง ออกก่อน โดยใช้ ประแจ L ที่อยู่ในกล่องเครื่องมือ

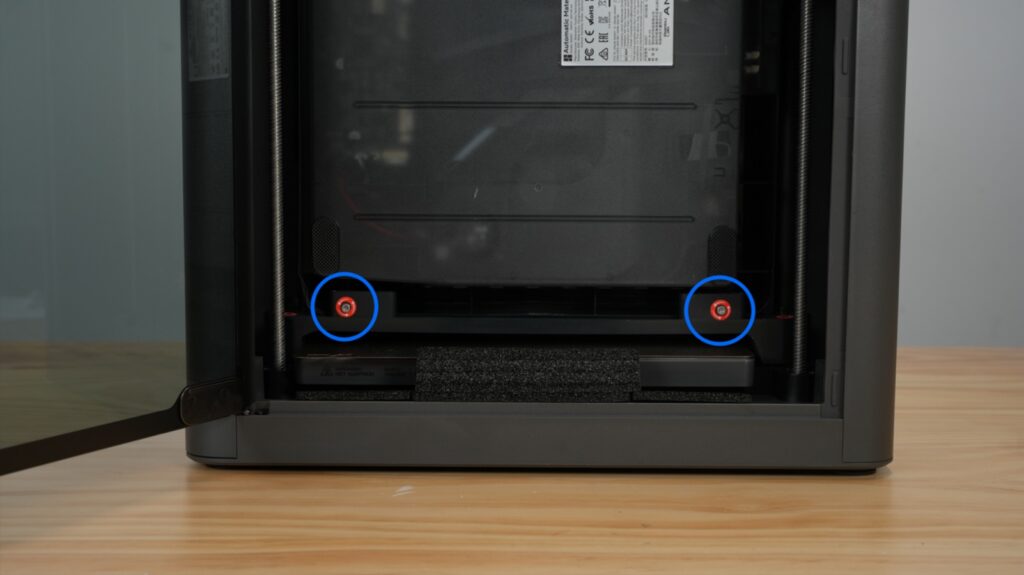

ให้ทำการขันน็อตที่ยึดกล่อง AMS จำนวน 2 ตัว ที่อยู่ด้านซ้ายหน้า และขวาหน้า ออก ส่วนโฟมที่อยู่ด้านใต้ฐาน ยังไม่ต้องเอาออก ให้เอาออก ตอนที่เปิดเครื่อง และทำการ Calibrate

ถอดน็อตและเอาโฟมออกจากเครื่อง

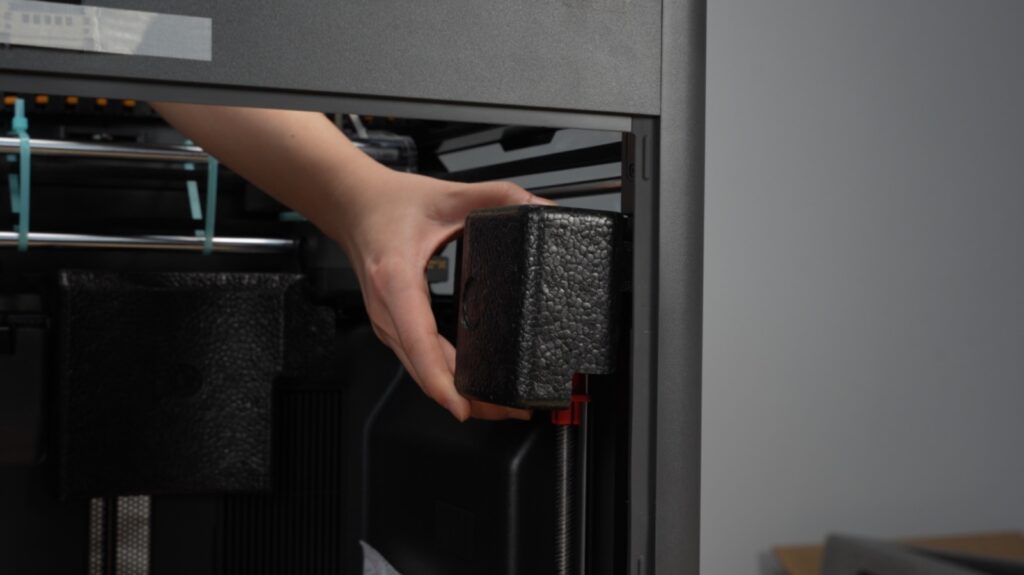

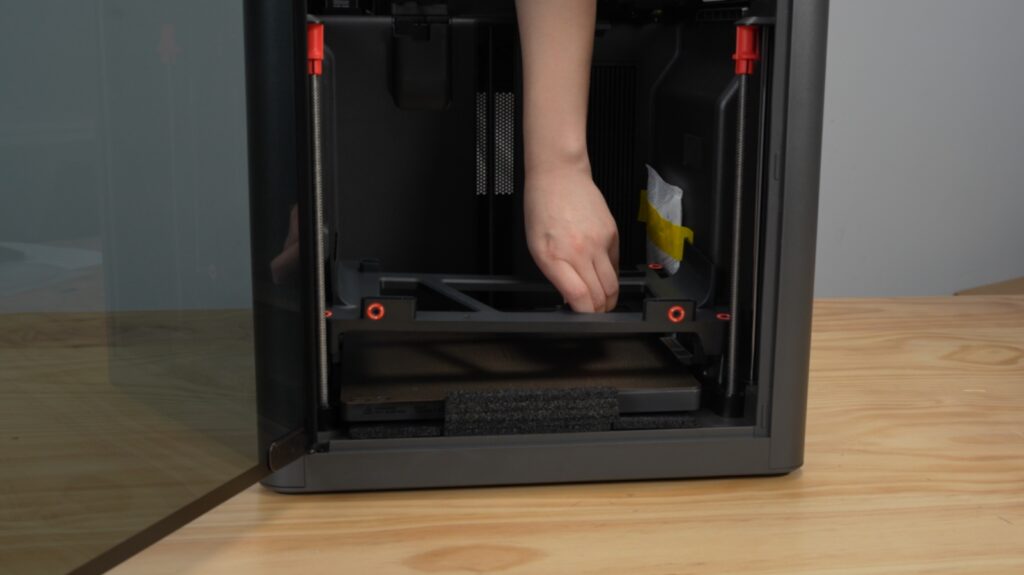

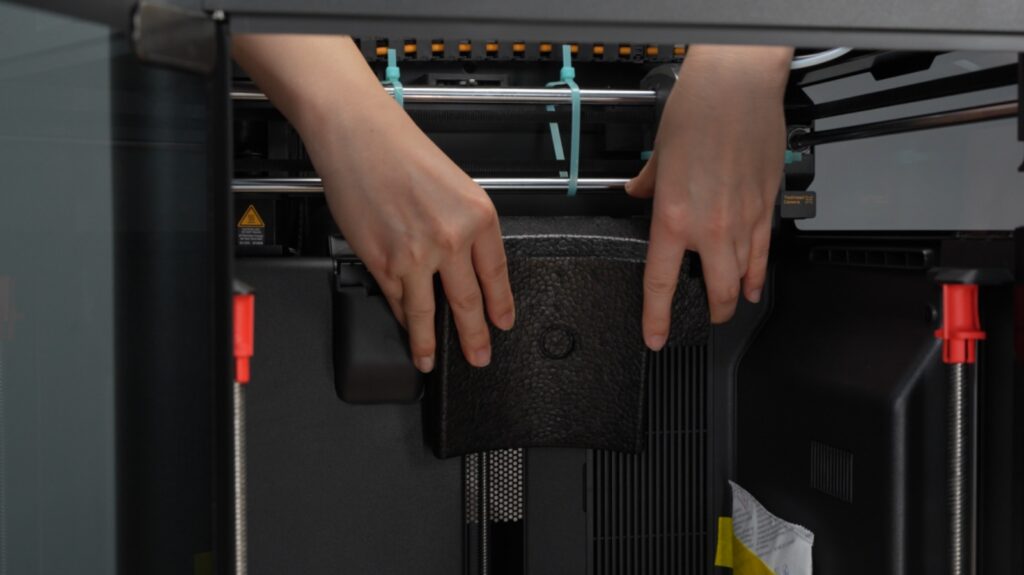

เอาโฟมกันกระแทก ที่เหลือที่อยู่ในเครื่องออกให้หมด

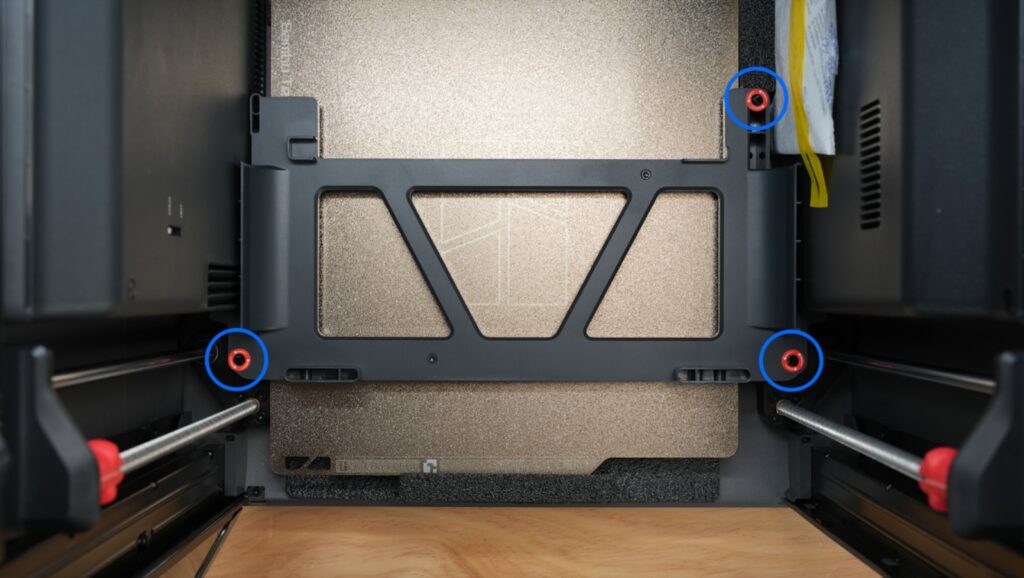

ใช้ประแจ L ตัวเดิม ทำการขันน็อตชุดยึดกล่อง AMS ออก ซึ่งจะมีน็อต 3 ตัว หลังจากเอาออกแล้ว ให้เอาตัวยึดกล่องออก

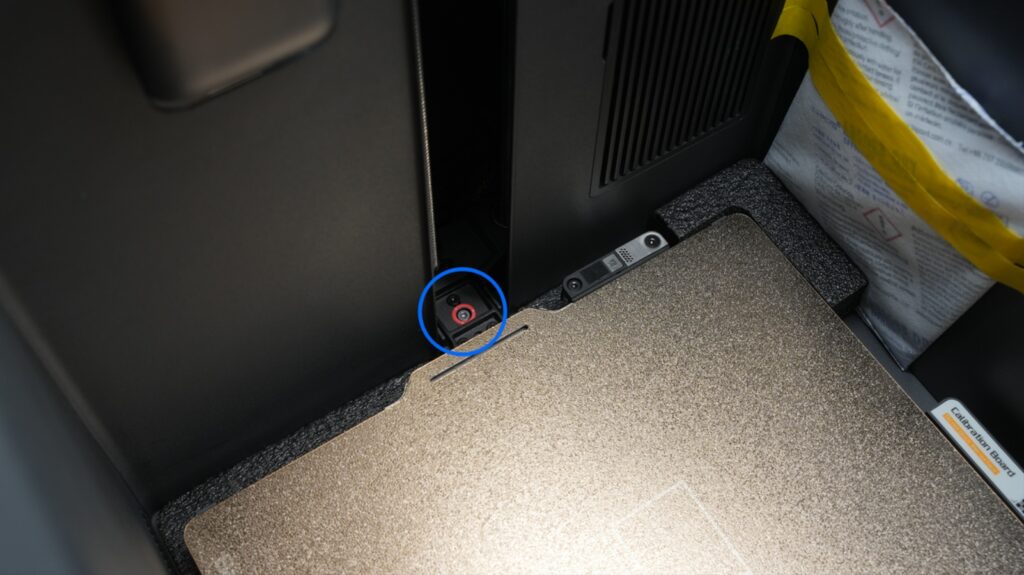

ต่อไปให้ทำการขันน็อตล็อคฐาน ที่อยู่ด้านในสุดออก ห้ามลืมเด็ดขาด เพราะถ้าไม่ขันน็อตตัวนี้ออก เวลาเปิดเครื่อง ตัวฐานจะไม่สามารถยกขึ้นมาได้ และอาจจะทำให้เครื่องเสียหายได้

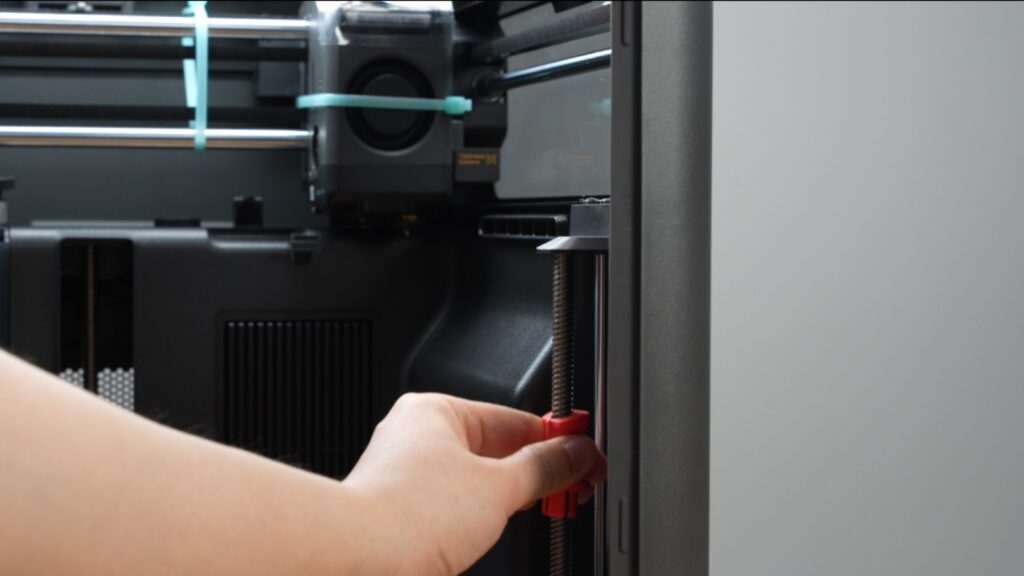

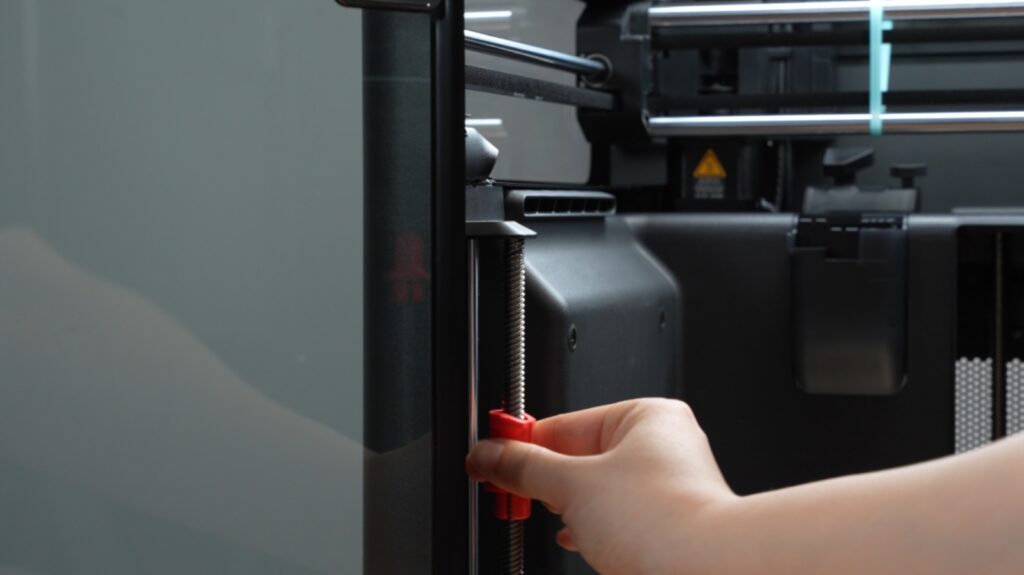

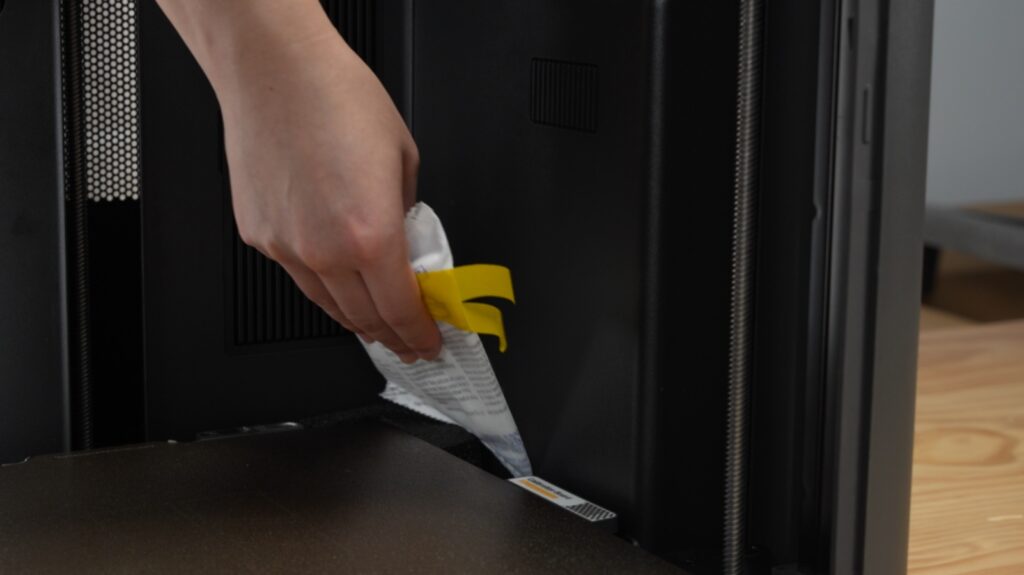

นำเอา ถุงซิลิกาเจลที่อยู่ในเครื่องออก และถอดตัวยึดแกนที่อยู่ด้านหน้าออกให้หมด ตัวยึดแกนสามารถใช้มือดึงออกได้เลย ไม่ต้องใช้เครื่องมือ

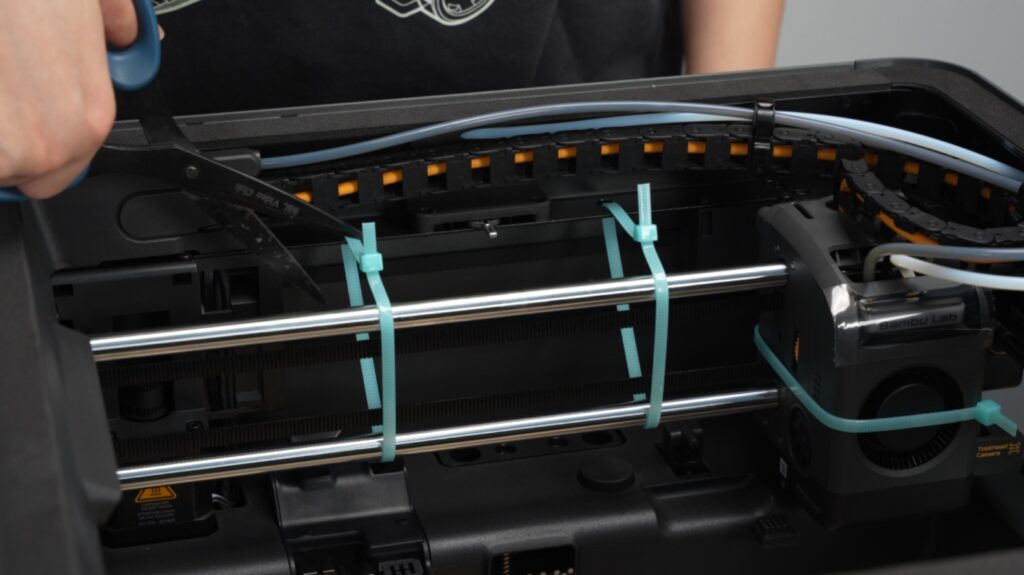

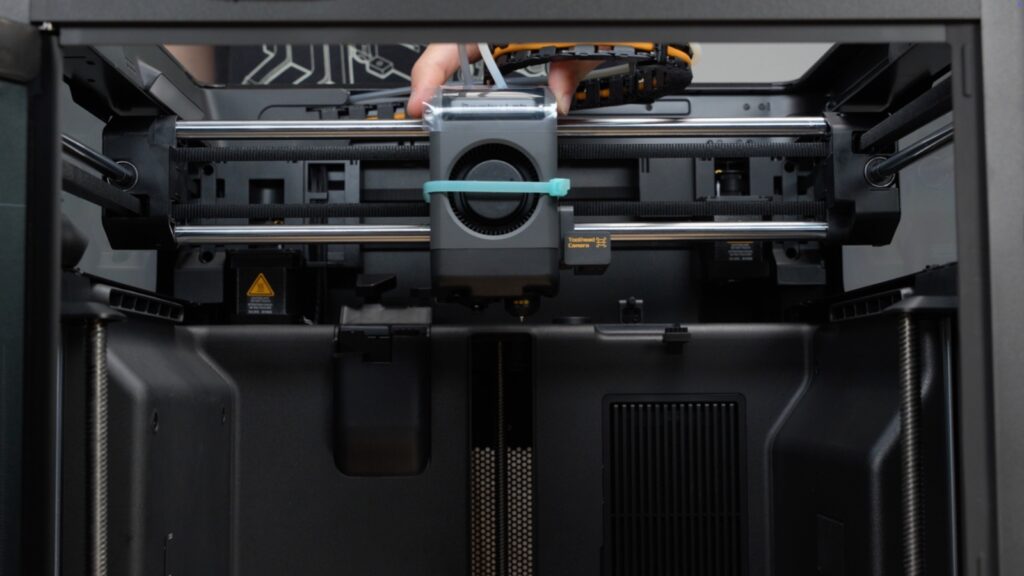

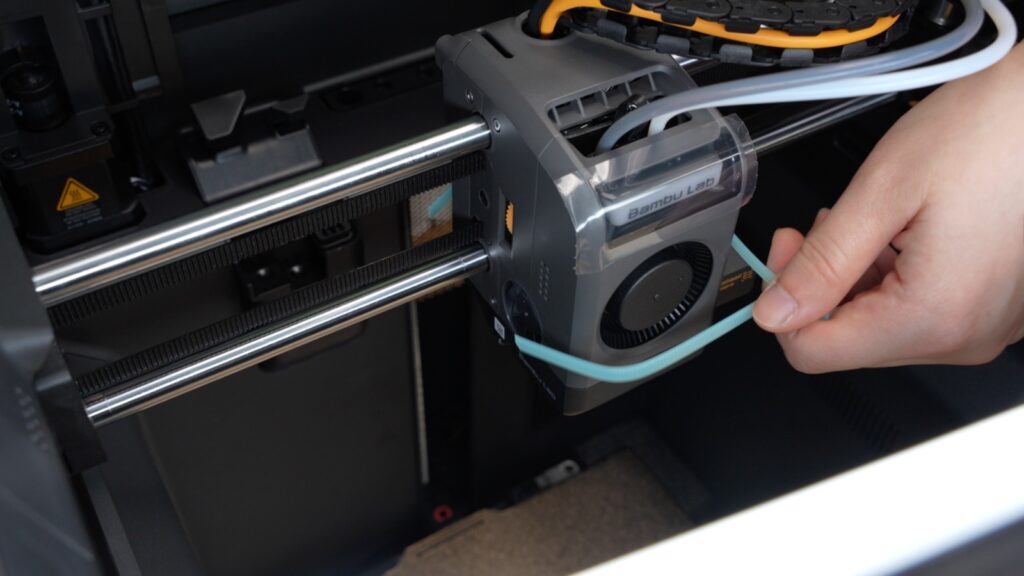

ต่อไปให้ทำการตัดสายเคเบิ้ลไทด์ ที่ยึดชุดหัวฉีดออกให้หมด ตรงนี้ แนะนำให้ใช้คีม หรือกรรไกรอันใหญ๋ ไม่แนะนำให้ใช้ คัตเตอร์

หลังจากตัดแล้ว ส่วนหัวฉีดจะสามารถขยับได้ ให้เอามือดันหัวฉีด และขยับมาไว้ตรงกลาง จะได้มีพื้นที่ในการตัดเคเบิ้ลอันที่เหลือ

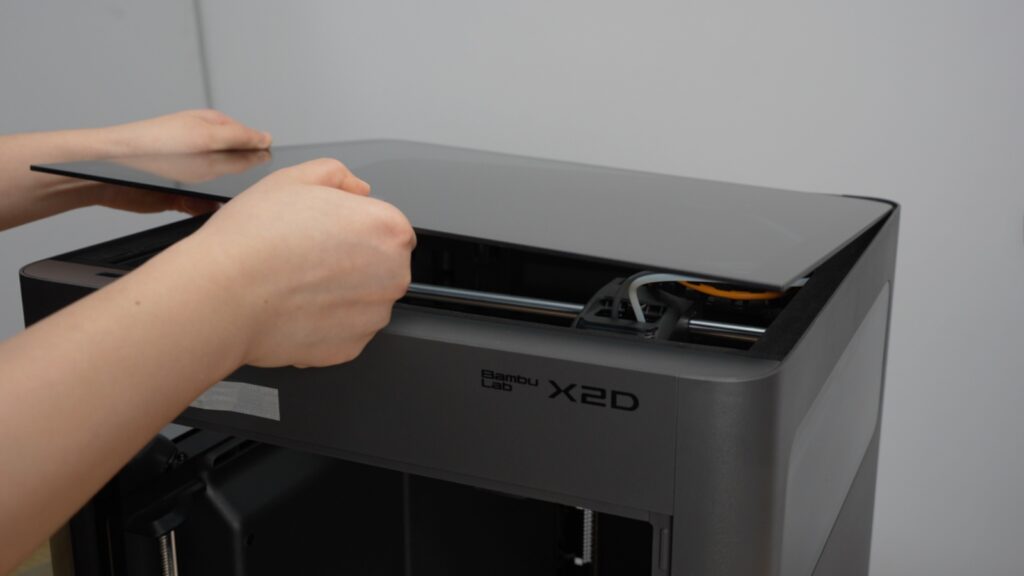

นำฝากระจกมาปิดไว้ด้านบนเครื่อง เพื่อเอาไว้วางกล่อง AMS 2 Pro

ติดตั้งหน้าจอ Touch Screen

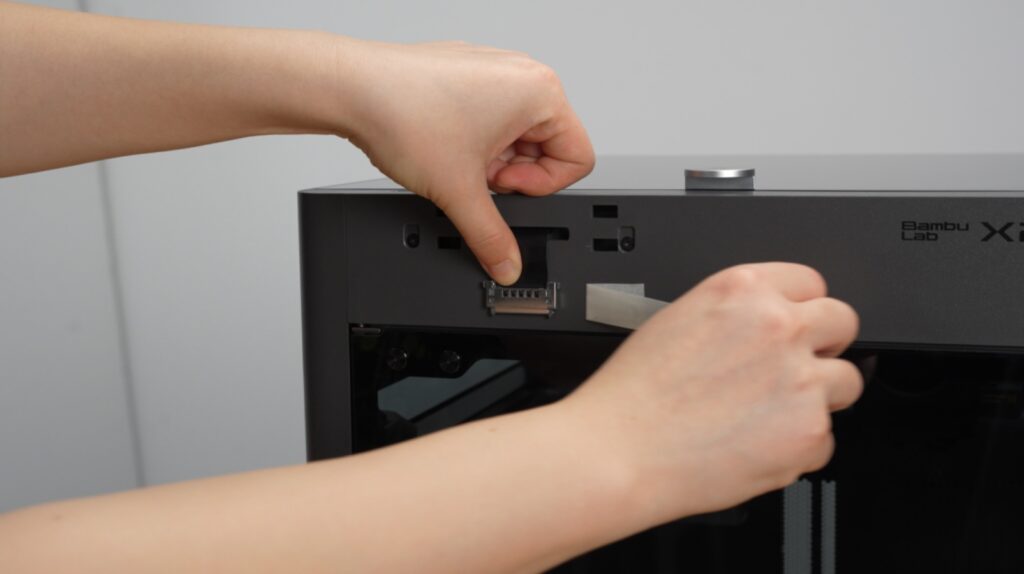

เอาหน้าจอ Touch Screen ออกจากห่อพลาสติก ก่อนติดตั้งให้ลอกเอาเทป ยึดสายแพรออก ตรงนี้ให้ระวัง สายแพเวลาแกะเทป ให้เอามือกดสายแพไว้ก่อน แล้วค่อยลอกเทปออก

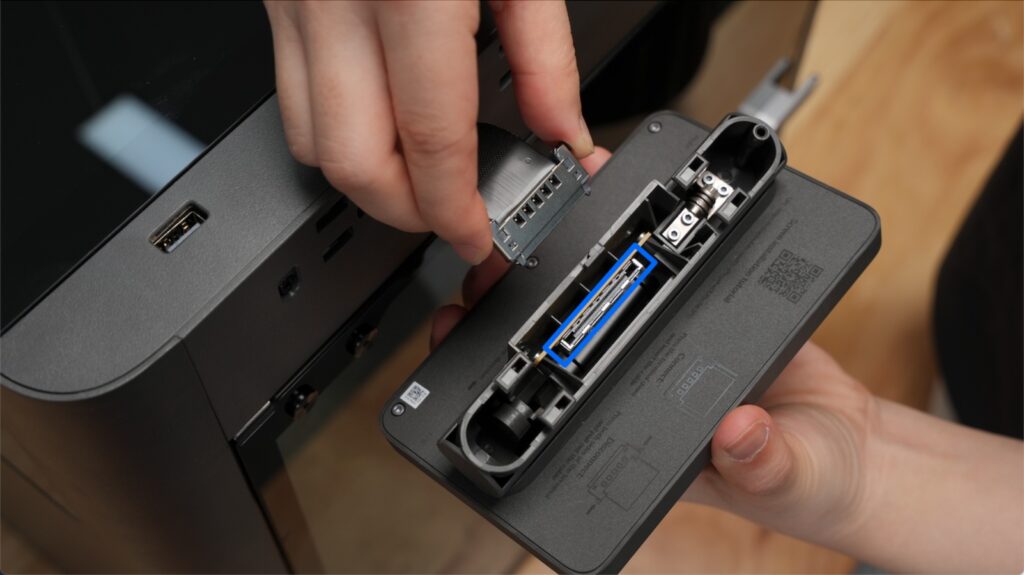

ตัวสายแพร จะมีความยาวพอประมาณสำหรับให้เสียบกับหน้าจอ ตอนดึงให้ระวัง อย่าดึงหรือกระชาก ก่อนใส่หน้าจอ Touch Screen ให้สังเกตุ ตัวหนังสือด้านหลัง จะบอกวิธีการเสียบสายแพร

ตัว Connector ที่เสียบจะเป็นการเสียบแล้วกดลงไป ถ้าเสียบสุด จะมีเสียงดัง กริ๊ก เวลาถอดจะต้องบีบด้านข้างก่อน แล้วถึงจะดึงออกมาได้

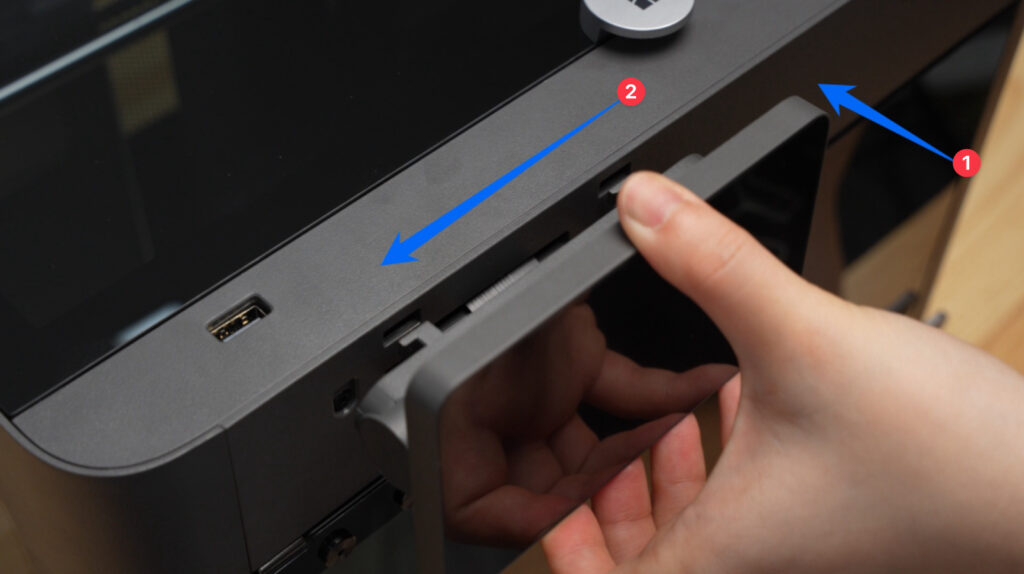

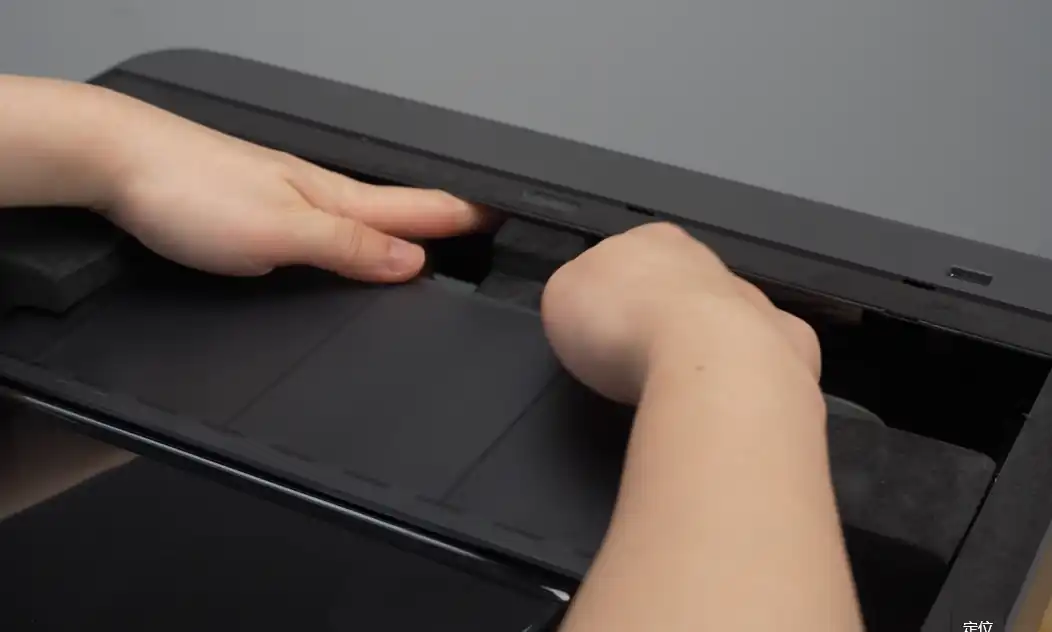

หลังจากเสียบสาย Connector เรียบร้อยแล้ว ให้ทำการสไลด์หน้าจอ เข้าไปกับตัวเครื่อง โดยให้ใส่เขี้ยวล็อค เข้าไปในรูก่อน แล้วค่อยดันหน้าจอไปทางขวา

ติดตั้งชุดดันเส้น Bowden สำหรับหัวที่ 2

สำหรับชุดดันเส้น จะอยู่ในกล่องอุปกรณ์ที่ดึงออกมาตอนแรก ก่อนที่จะประกอบ ให้ทำการลอกเทป ที่แปะอยู่ด้านหลังออก ก่อน

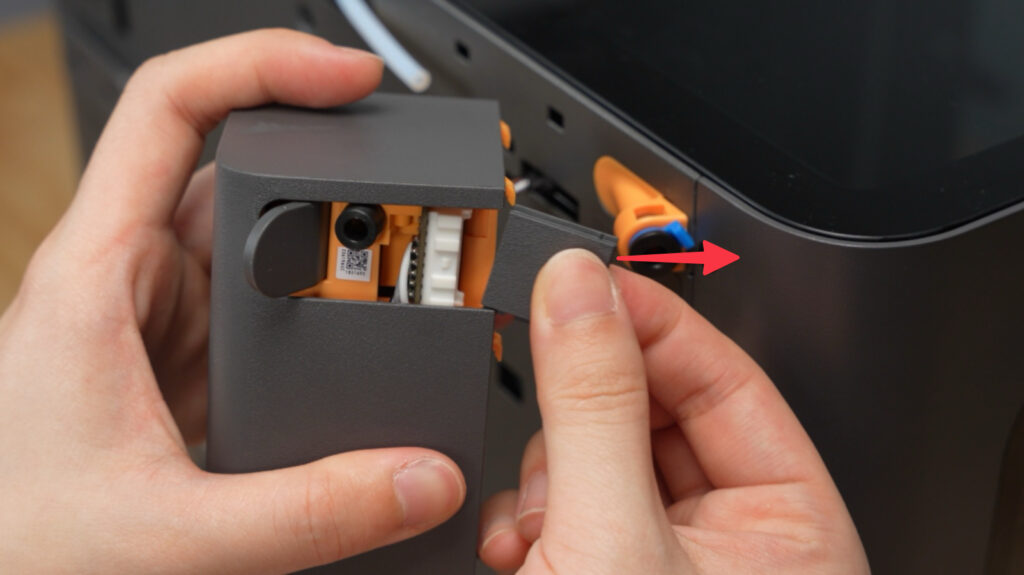

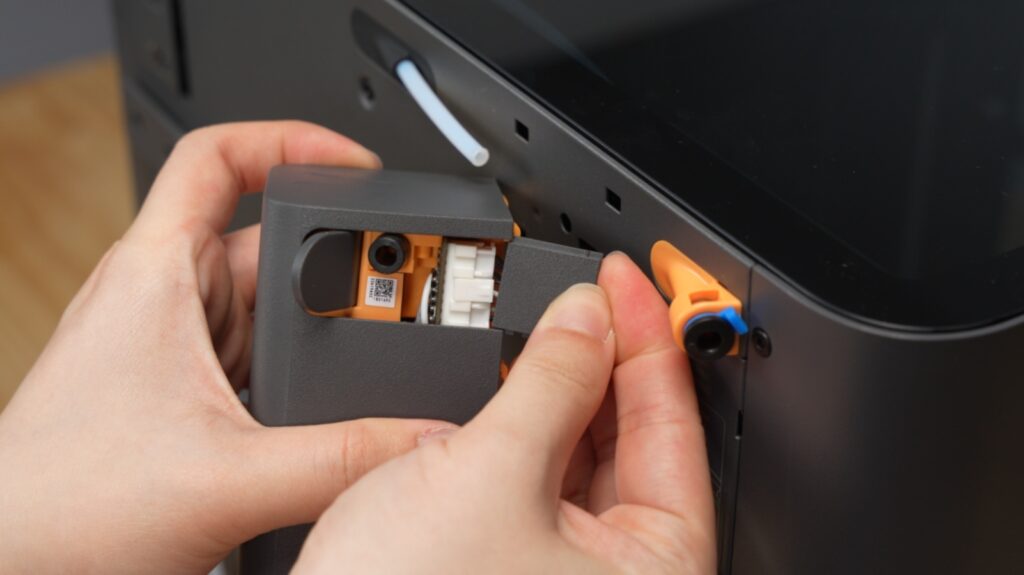

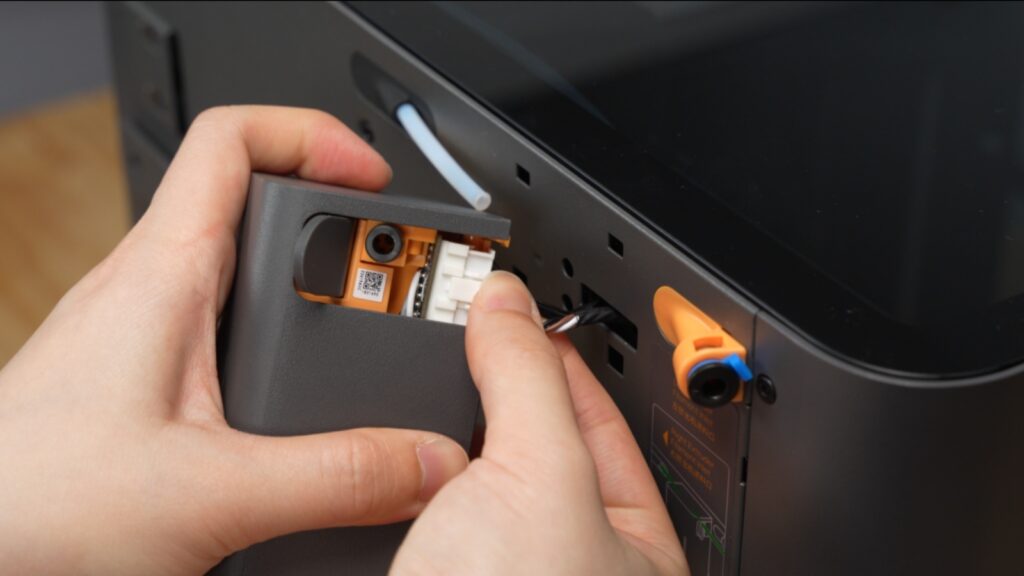

ต่อไปให้สไลด์เอาฝา ของชุดดันเส้นออก เพื่อที่จะได้เสียบสายไฟเข้าไปได้ โดยให้สไลด์ฝา ไปด้านหลัง แล้วเสียบสายไฟเข้าไป เวลาเสียบ ให้เสียบให้สุด ถ้าต้องการดึงสายออก จะต้องกดกิ๊ฟลงไปก่อน แล้วถึงจะดึงออกมาได้ เมื่อเสียบสายไฟแน่นแล้ว ให้สไลด์ฝา กลับเข้าไปเหมือนตอนแรก

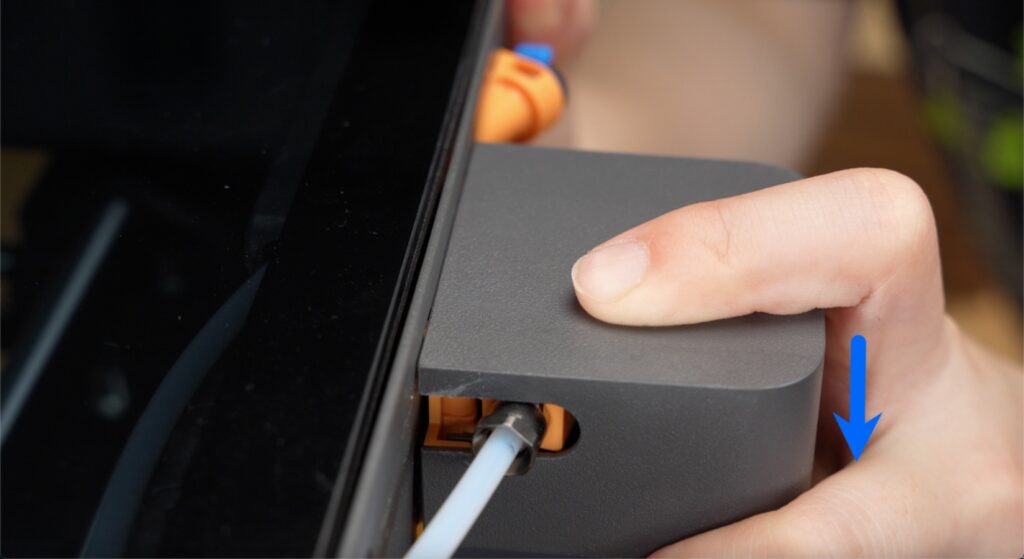

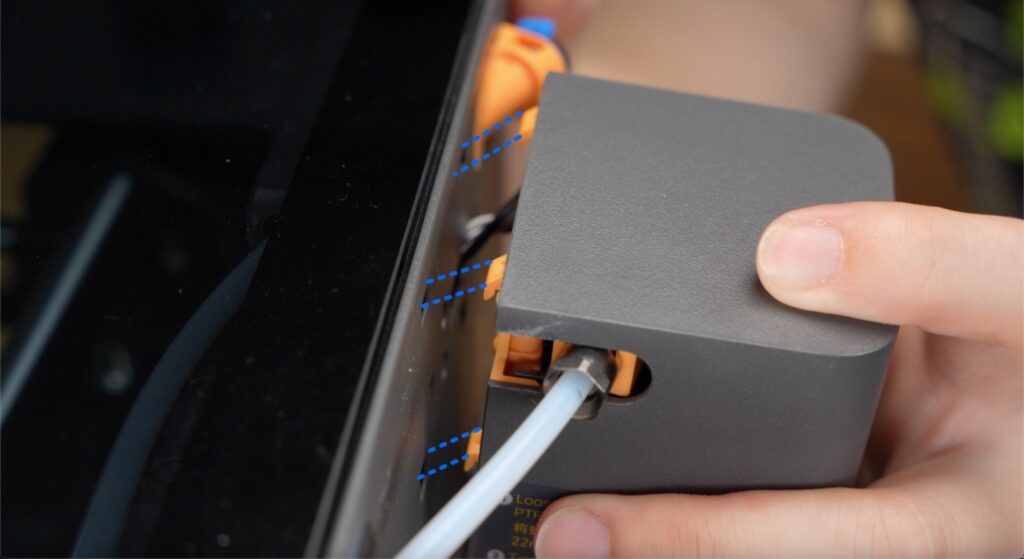

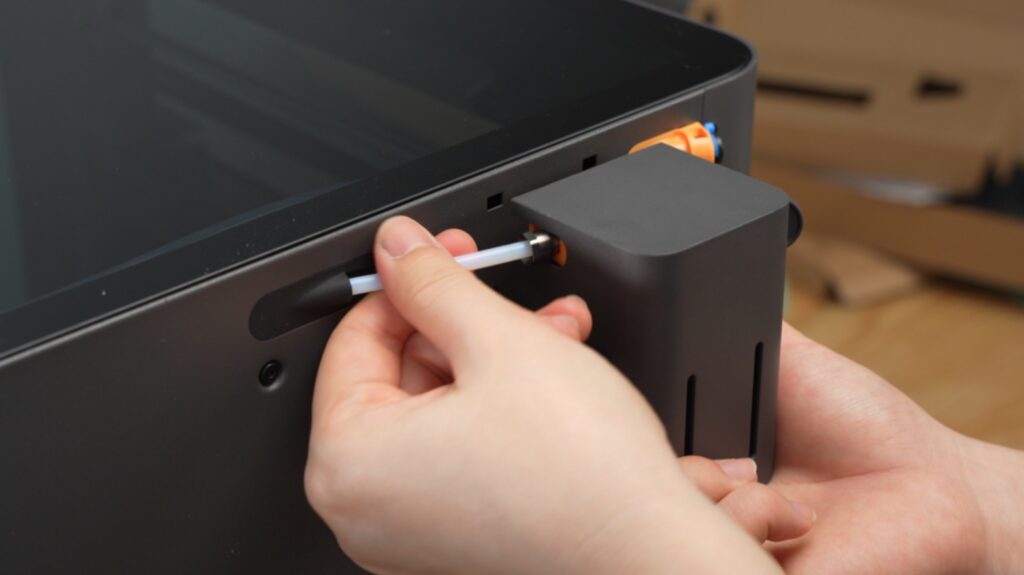

ต่อไปให้ดึงท่อ PTFE สีขาว ที่อยู่หลังเครื่อง เข้ามาเสียบที่หัวสแตนเลส โดยให้ดันท่อเข้าไปให้สุด ตัวท่อสีขาว สามารถดึงออกมาจากเครื่องได้ หลังจากเสียบท่อแล้ว ให้สไลด์ชุดดันเส้นเข้าไป ซึงให้ดูเดือยสีเหลือง จะต้องสไลด์เข้าไปในร่อง เมื่อใส่ได้แล้ว ให้เอามือกดลง เพื่อล็อคให้อยู่กับที่

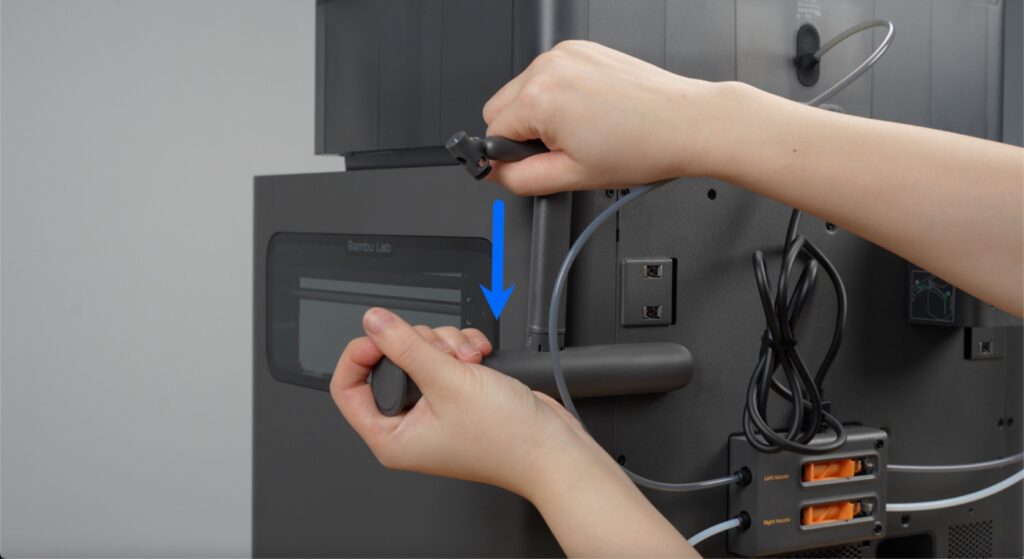

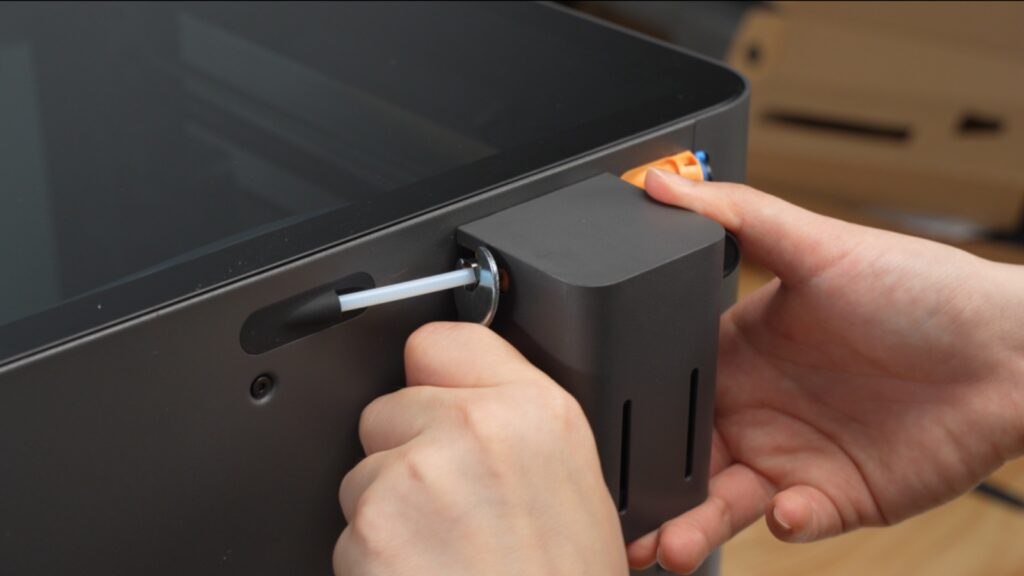

ให้นำด้ามขันหักเหลี่ยมออกมาจากกล่องอุปกรณ์ เพื่อทำการขันล็อค ตัวท่อที่เสียบเข้าไปตอนแรก ให้อยู่กับที่ เพื่อป้องกันสายหลุดออกมา ระหว่างพิมพ์ ตอนขัน ให้ขันจนกว่าจะได้เสียง คลิ๊ก

การต่อท่อ PTFE กับชุดพักเส้นพลาสติก

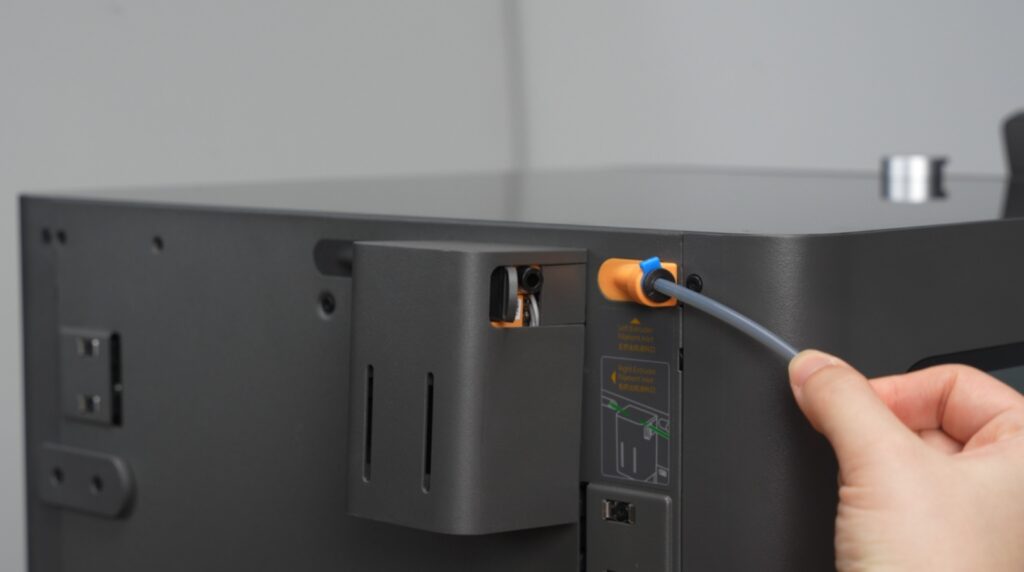

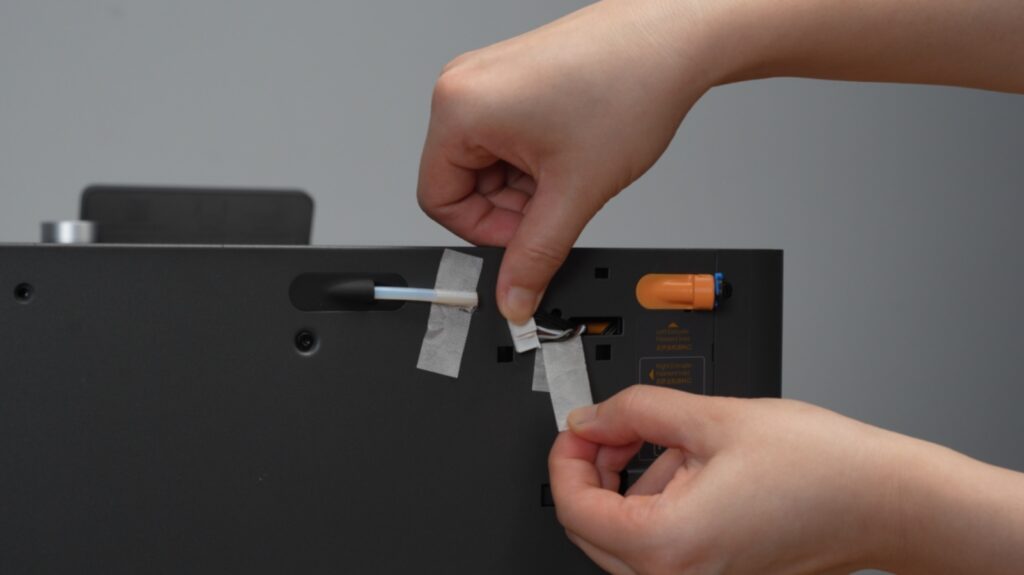

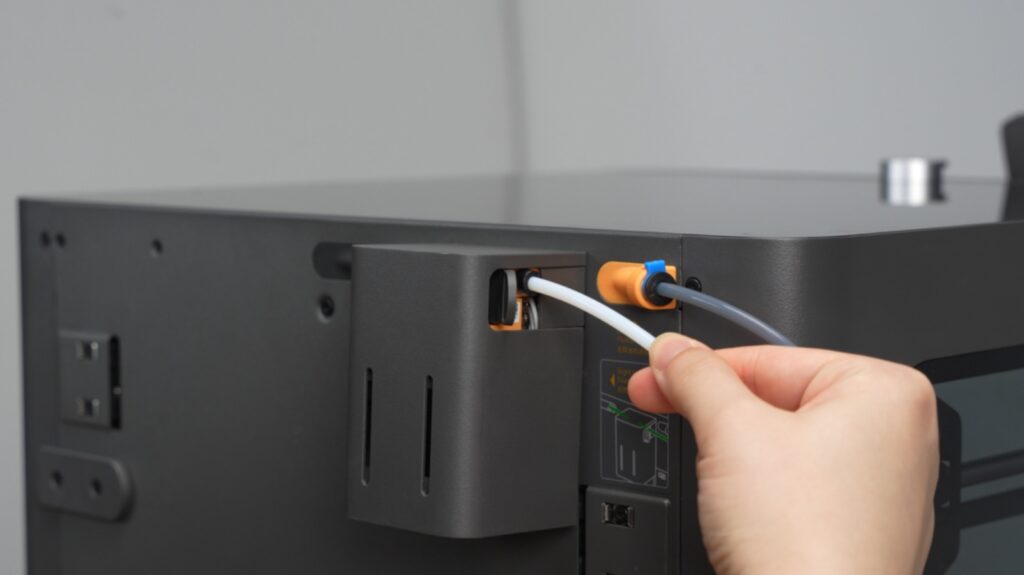

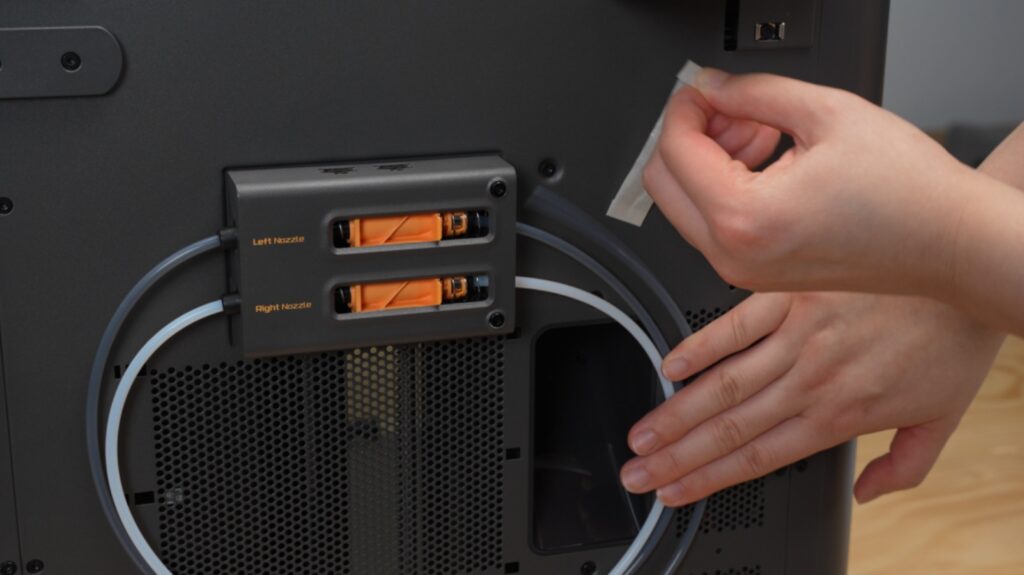

ขั้นตอนต่อไป ให้ทำการลอกเทป ที่ยึดท่อ PTFE ที่แปะอยู่ด้านหลังเครื่องออก เพื่อเตรียมที่จะเสียบเข้าไป ตัวท่อจะมี 2 สี ท่อสีเข้ม จะใช้สำหรับหัวด้านซ้าย ส่วนท่อสีขาว จะใช้กับหัวด้านขวา เวลาใส่ท่อ ต้องใส่ให้ถูก ห้ามสลับกันเป็นอันขาด

การเตรียมกล่อง AMS 2 Pro

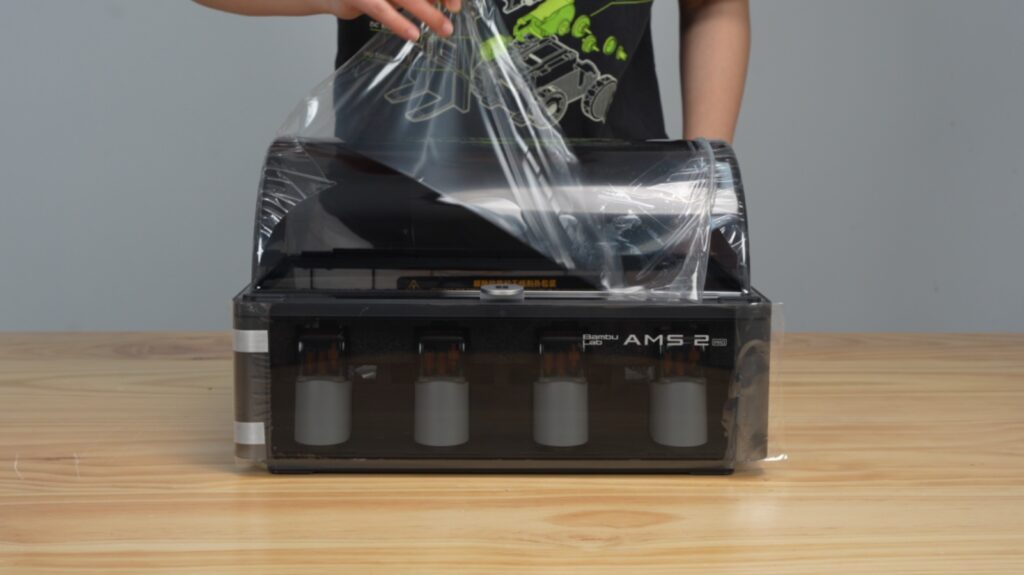

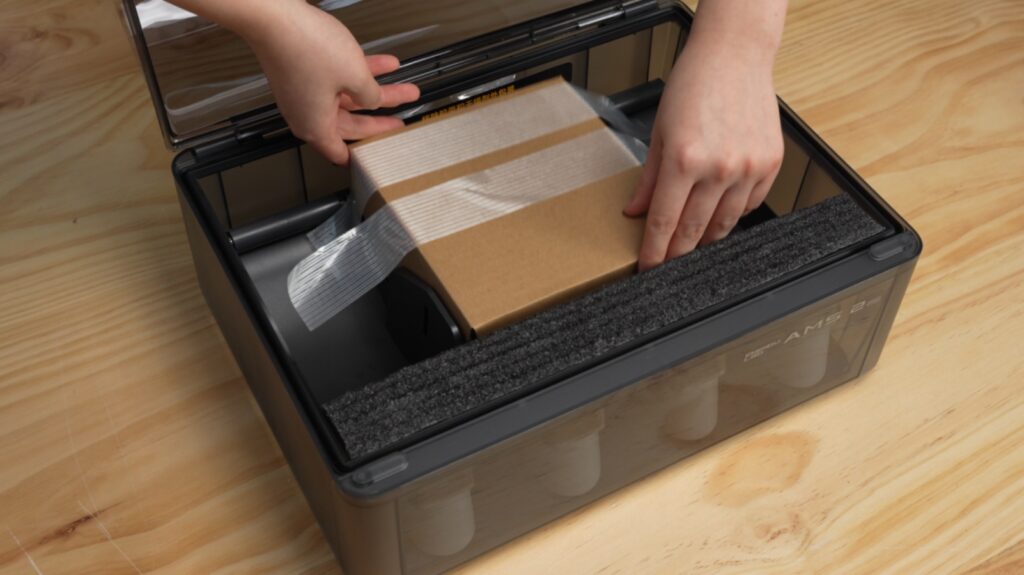

หลังจากประกอบเครื่องเสร็จแล้ว ต่อไป จะเป็นการเตรียมกล่อง AMS 2 Pro ก่อนติดตั้ง ให้ลอกเอาพลาสติกรอบตัวเครื่องออกให้หมด รวมถึงโฟมและเทป

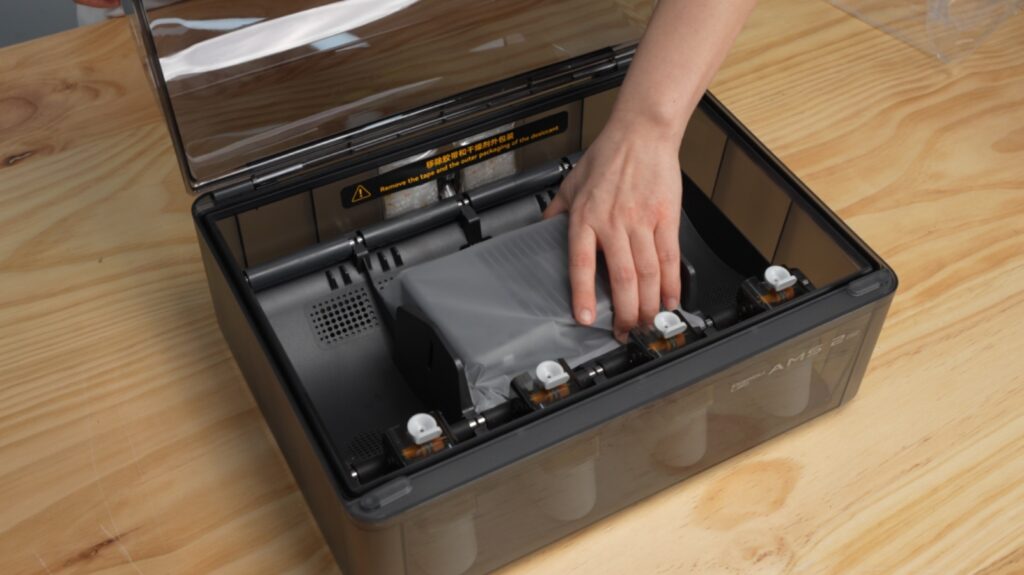

ด้านในกล่อง จะมีพัดลมระบายอากาศที่ติดด้านหลังเครื่อง ให้เอาออกมาด้วย เพราะจะต้องเอาไปติดที่เครื่อง

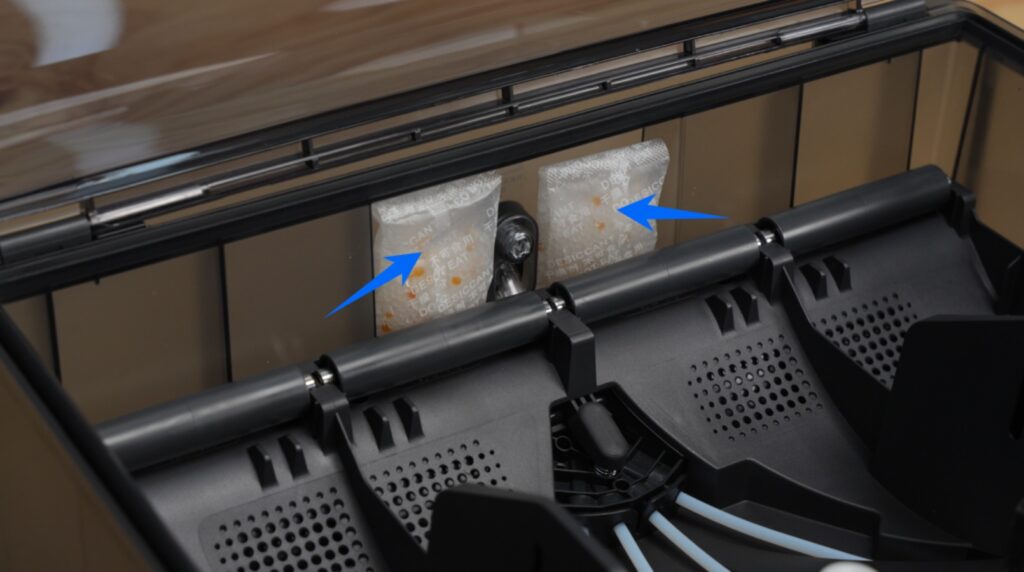

แกะเอาถุงซิลิกาเจลออกจากห่อพลาสติก แล้วนำไปวางไว้ด้านหลังของเครื่อง ตัวซิลิกาเจล สามารถหามาใส่เพิ่มได้ เพื่อช่วยลดความชื้นในกล่อง ช่วยให้งานปริ้นออกมาไม่มีใย งานปริ้นเนียนขึ้น

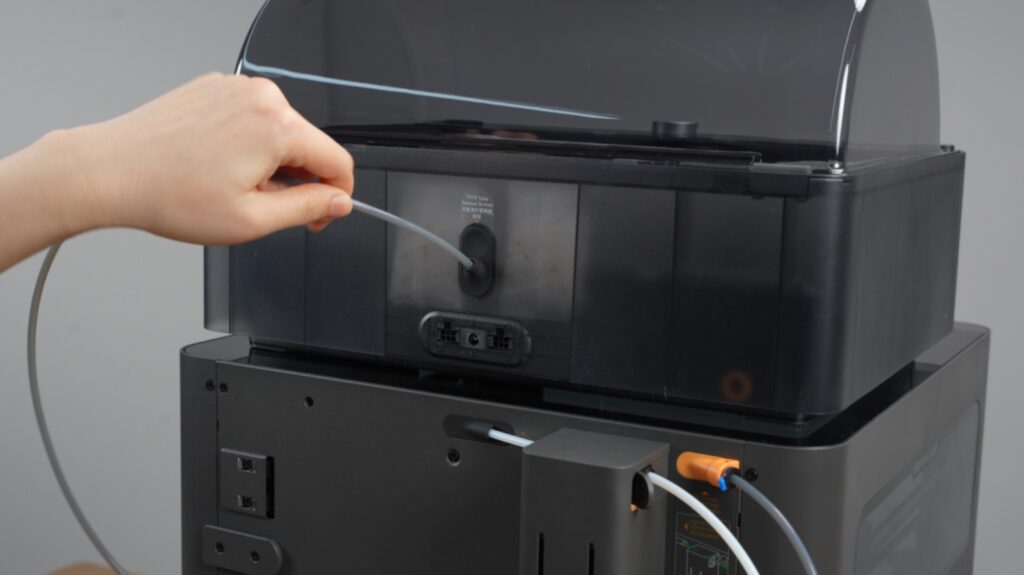

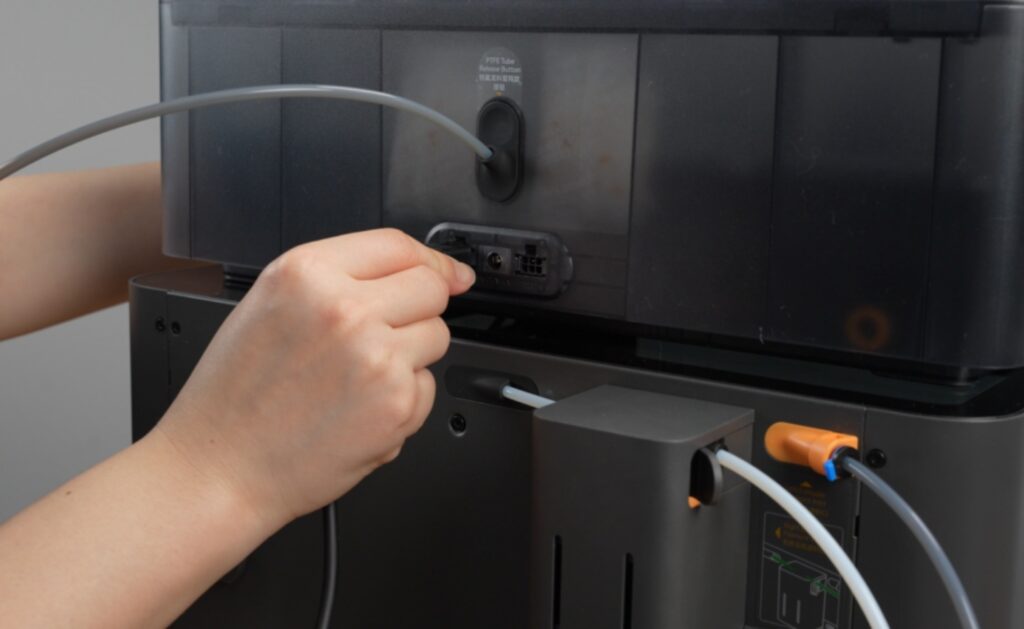

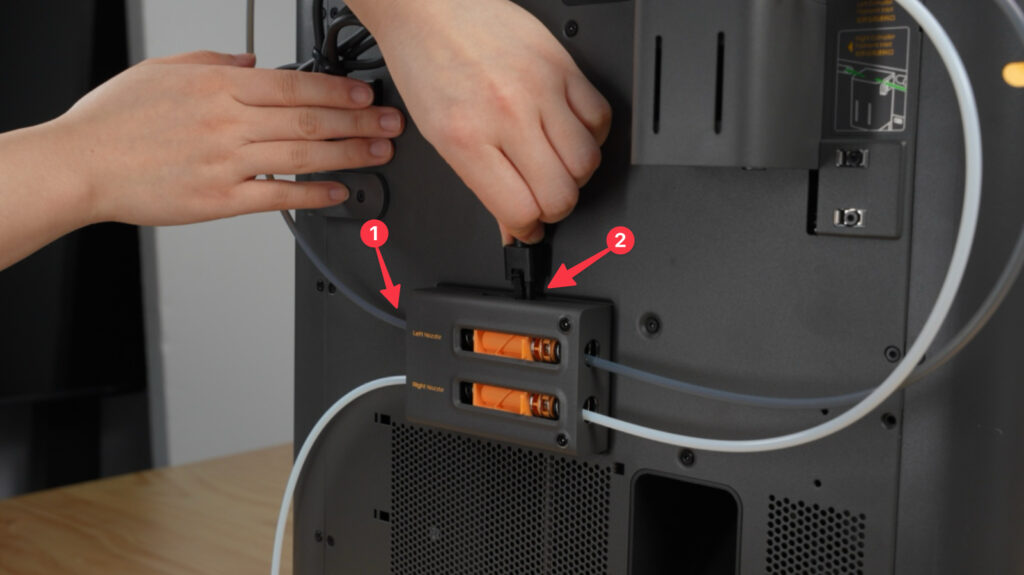

นำกล่อง AMS 2 Pro ไปวางไว้บนเครื่อง แล้วทำการเสียบท่อ และสาย Bambu Bus เข้ากับตัว Buffer ที่อยู่ด้านหลังของเครื่อง สำหรับช่องเสียบ สามารถเสียบช่องไหนก็ได้

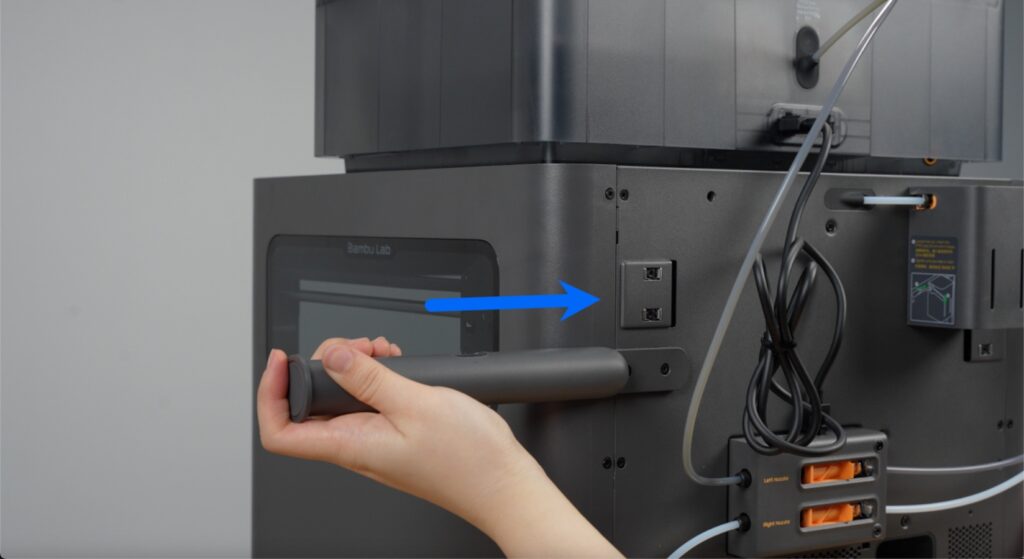

ติดตั้งตัวแขวนเส้นด้านนอกหรือ External Spool

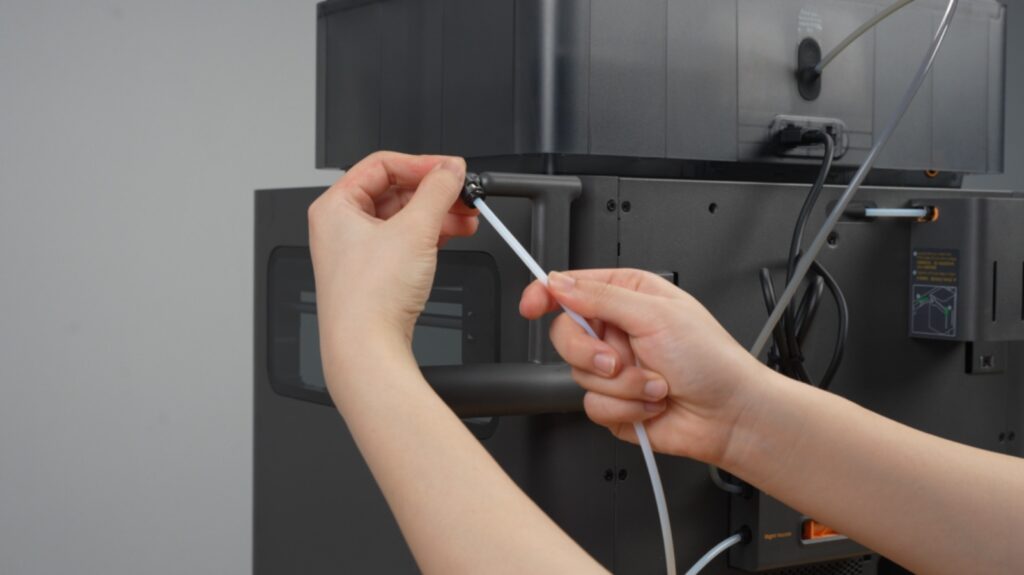

ให้ทำการติดตั้งตัวแขวนเส้นด้านนอก สำหรับใช้แขวนเส้น ที่ไม่สามารถใส่ในกล่อง AMS ได้ เช่น เส้นยาง TPU , TPE นำท่อสีขาว เสียบเข้ากับตัวแขวนเส้นด้านนอก
