คู่มือประกอบเครื่อง X2D

เพื่อให้กระบวนการคืนหรือเปลี่ยนสินค้าเป็นไปอย่างราบรื่นและไม่มีปัญหาทางร้านแนะนำให้เก็บวัสดุบรรจุภัณฑ์เดิมทั้งหมดไว้อย่างน้อย 30 วัน

วัสดุบรรจุภัณฑ์และอุปกรณ์เสริมอาจมีการอัปเดตเป็นระยะๆกรุณาอ้างอิงตามเวอร์ชันที่คุณได้รับ

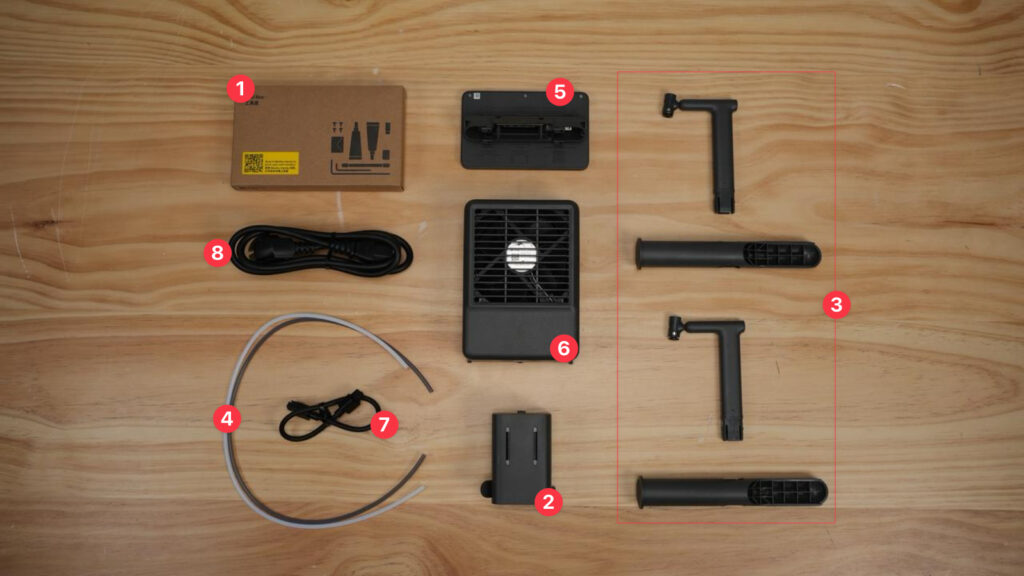

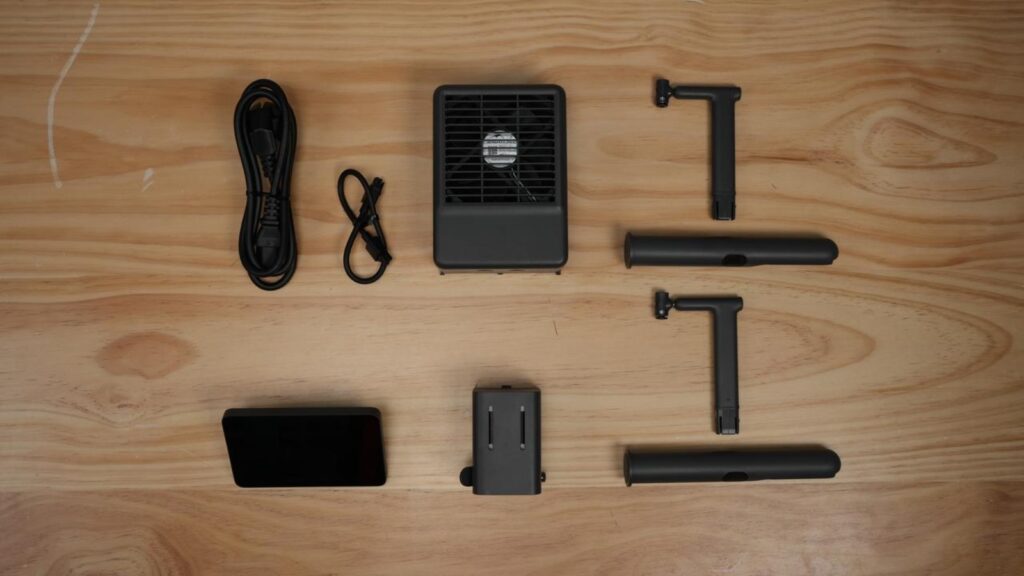

รายการอุปกรณ์ที่มีมาให้

1. กล่องเครื่องมือ
2. ตัวดันเส้นสำหรับหัวที่ 2 (หัวขวา)
3. ตัวแขวนเส้นพลาสติก จำนวน 2 ชุด
4. ท่อสำรอง PTFE จำนวน 2 เส้น
5. หน้าจอ Touch Screen
6. พัดลมระบายอากาศ
7. สาย Bambu Bus 6 Pin ต่อพัดลมระบายอากาศ
8. ปลั๊กไฟ

ขั้นตอนการประกอบเครื่อง

นำสินค้าออกจากกล่อง

เปิดกล่องด้านนอกและหยิบกล่องเครื่องมือ (Toolbox) กับคู่มือเริ่มต้นด่วน (Quick Start Guide) ออกมา

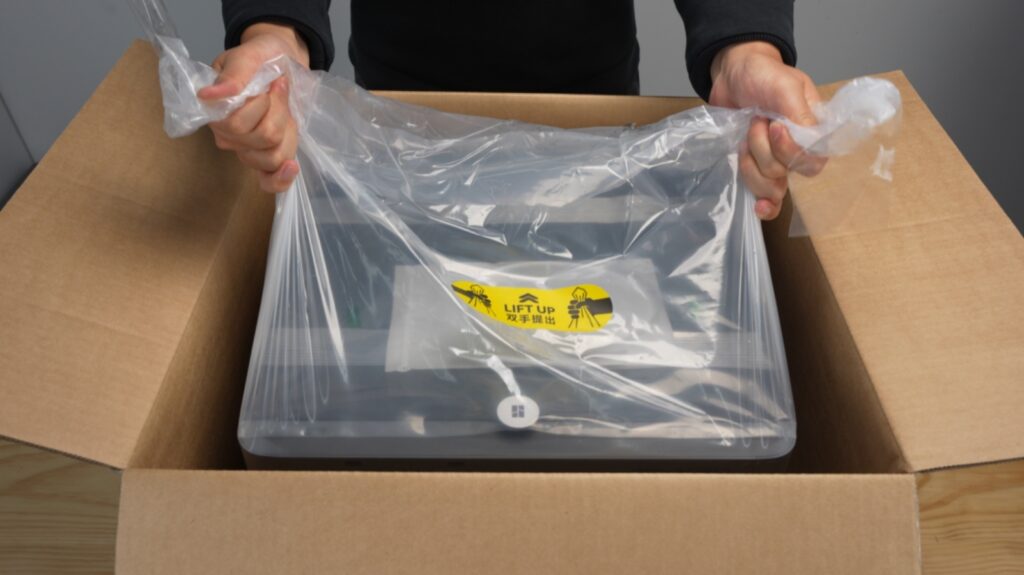

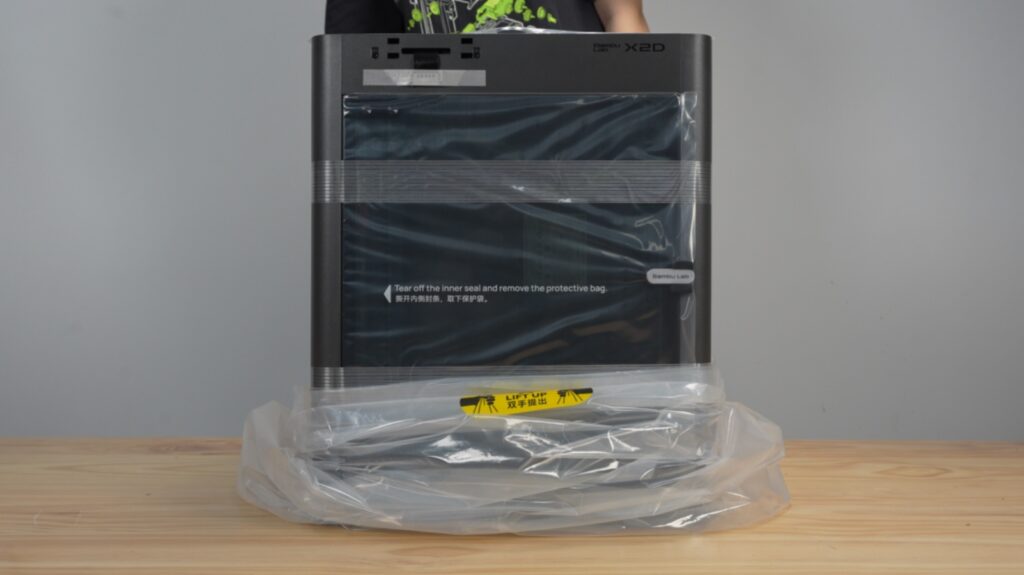

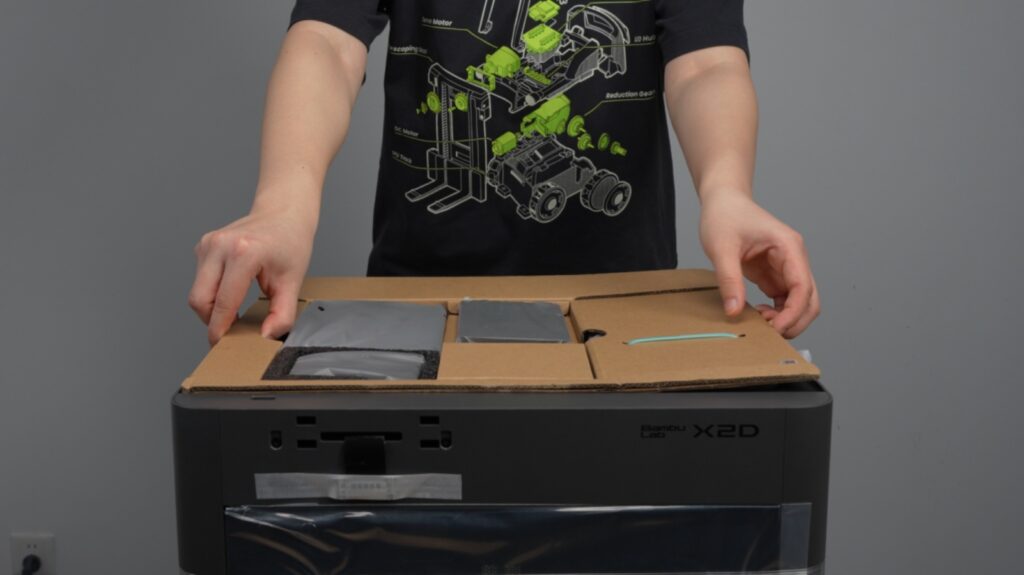

เอาโฟมกันกระแทกด้านบนออก จะเจอเครื่องอยู่ในถุงพลาสติกใบใหญ่ ให้ดึงถุงพลาสติกพร้อมกับเครื่องขึ้นมา แนะนำให้มีคนช่วยจับกล่องหนึ่งคน และอีกคนยกเครื่อง ไม่ต้องกลัวถุงพลาสติกขาด

นำเครื่องวางบนโต๊ะ แล้วนำเครื่องออกจากถุงพลาสติก สำหรับกล่อง AMS 2 Pro จะอยู่ในเครื่อง ซึ่งต้องเปิดฝาเครื่องก่อนถึงจะเจอ

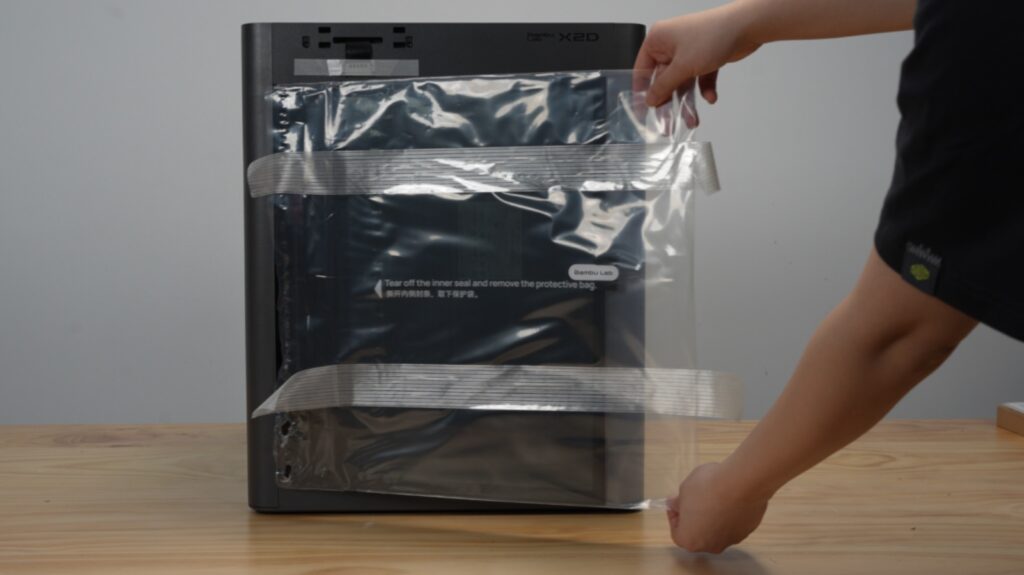

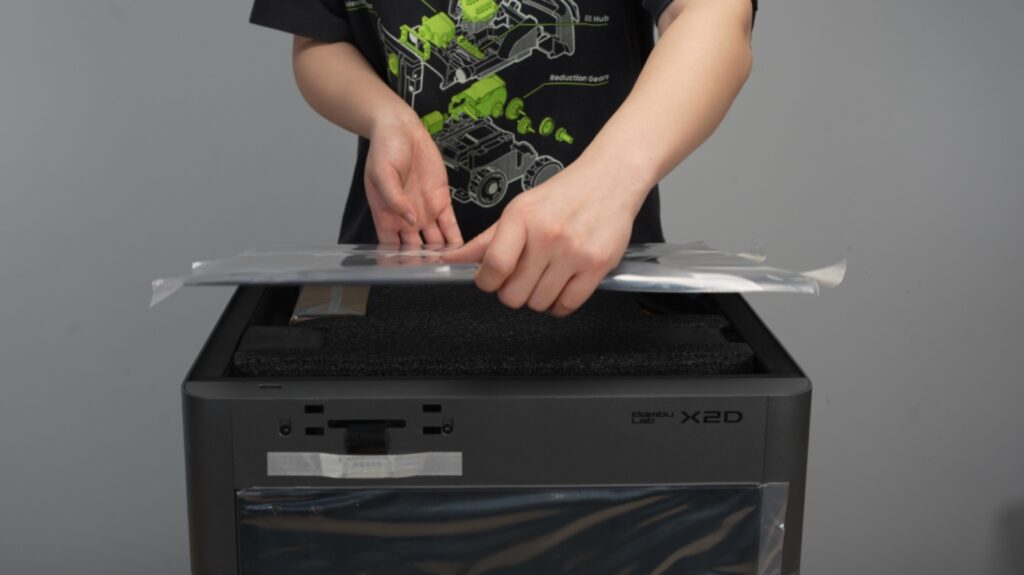

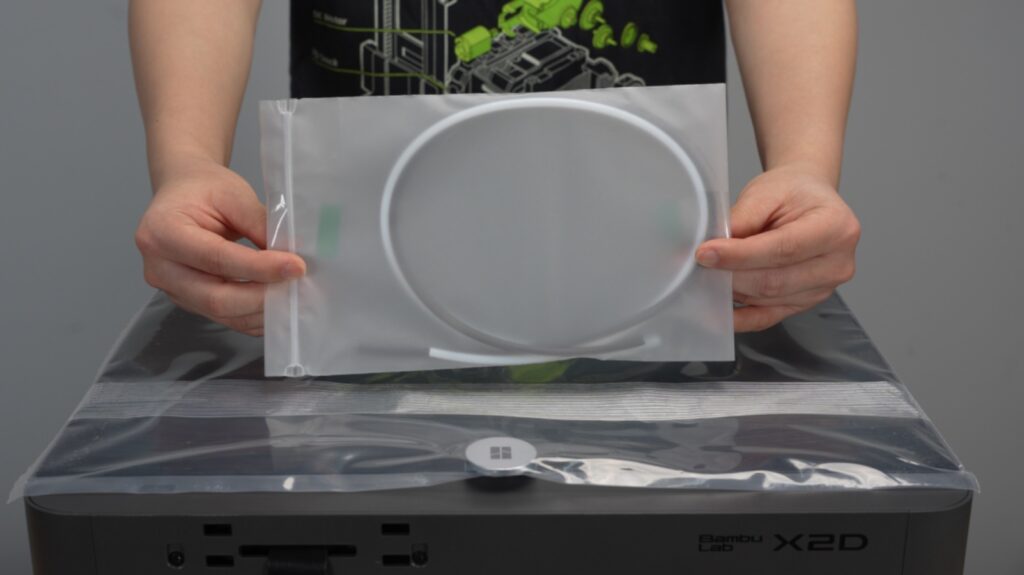

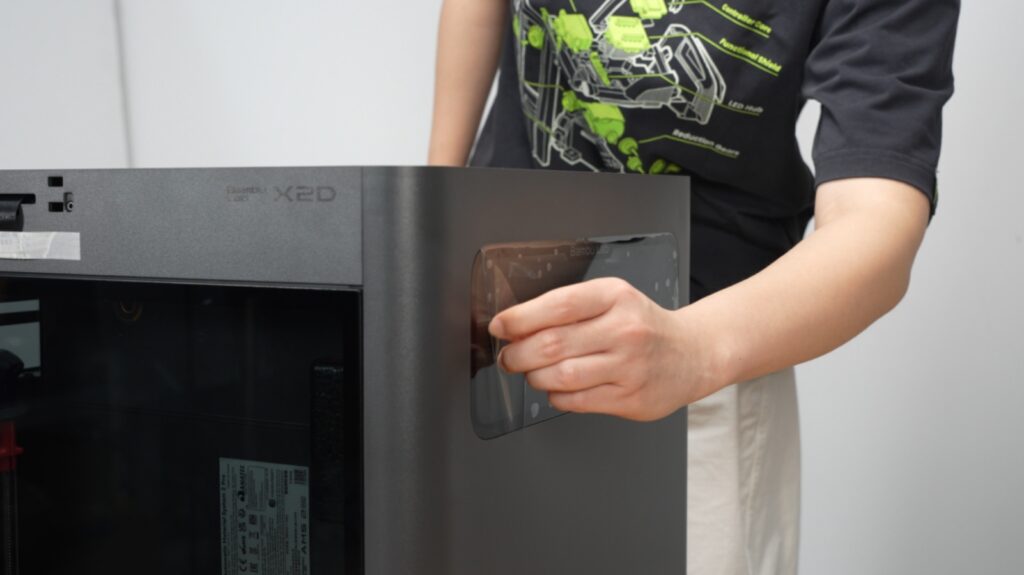

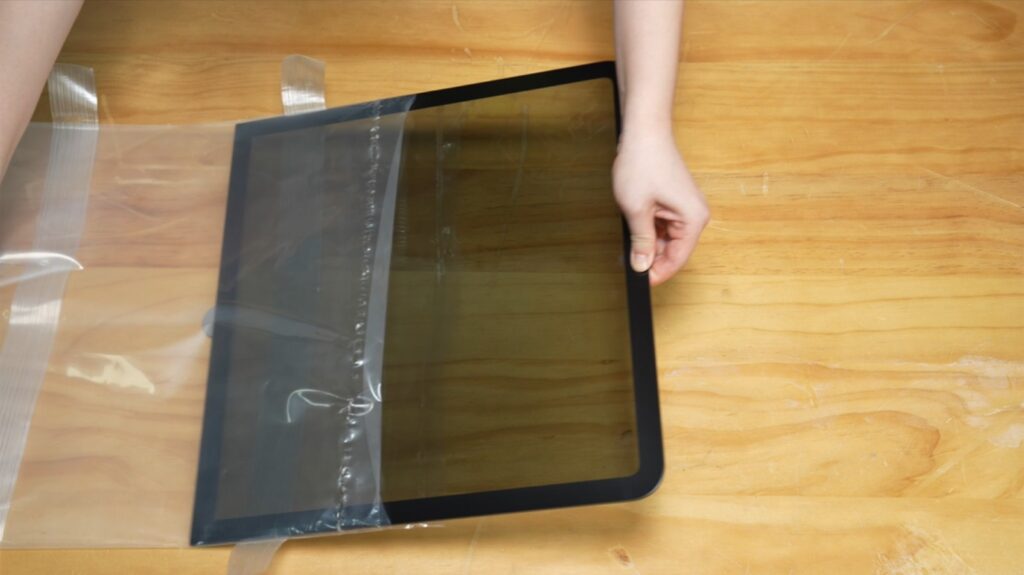

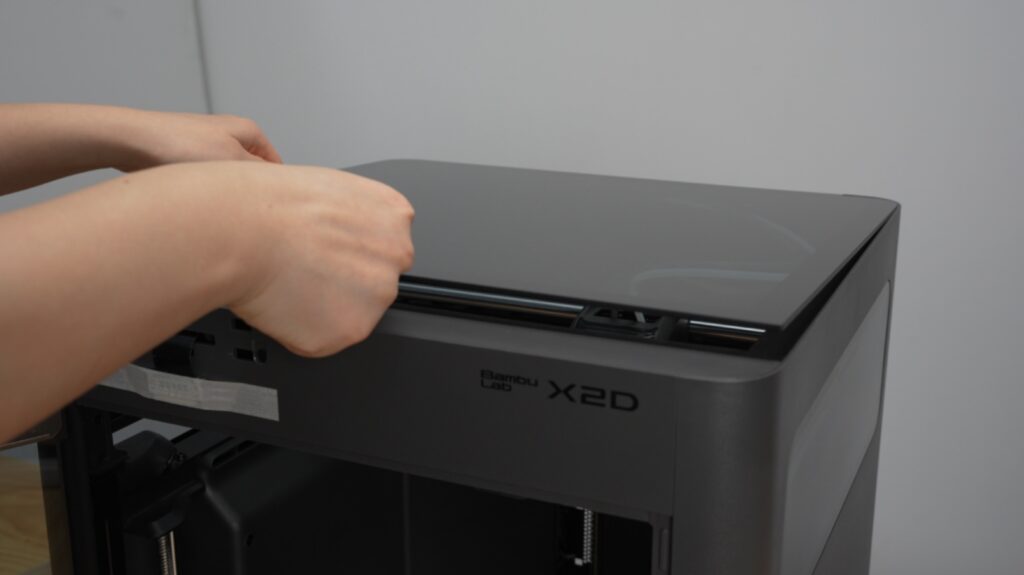

ให้นำท่อ PTFE ที่วางอยู่บนฝากระจกออก และกล่องอุปกรณ์ที่วางอยู่ในเครื่องออกมา และทำการลอกพลาสติก และเทป รอบๆ เครื่องออก ทั้งฝากระจกด้านบน และฝาประตูด้านหน้า

นำอุปกรณ์ที่เหลือออกจากเครื่อง

หลังจากที่ลอกพลาสติกทั้งหมดออกแล้ว ให้นำเอากล่องอุปกรณ์ ออกจากเครื่อง ซึ่งจะมีชุดดันเส้นสำหรับหัวขวา กล่องเครื่องมือ และหน้าจอ Touch screen

นำเอาตัวล็อคและตัวกันกระแทกออกทั้งหมด

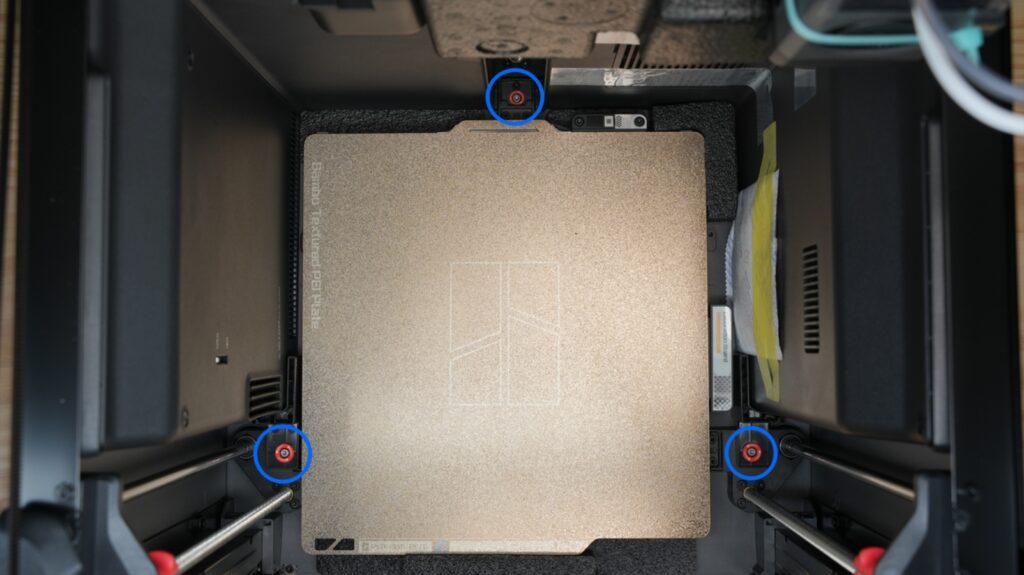

ขั้นตอนนี้สำคัญมาก จะต้องเอาน็อตที่ล็อคฐานออก ซึ่งจะมีทั้งหมด 3 ตัว สามารถใช้ประแจ L ขนาด 2.0 ที่มากับเครื่องในการขันเอาน็อต 3 ตัวนี้ออก

สำหรับโฟมที่อยู่ด้านใต้ ยังไม่ต้องเอาออก จะเอาออกได้ ตอนที่เปิดเครื่องและทำการ Calibrate สำหรับน็อตตัวสุดท้ายที่อยู่ด้านหลังเครื่อง แนะนำให้ มีแหนบหรือใช้ประแจ L ที่มีแรงดูด เพราะถ้าขันน็อคแล้วหล่นไปด้านหลัง ก็ให้ใช้เครื่องมือที่บอกในการนำออก

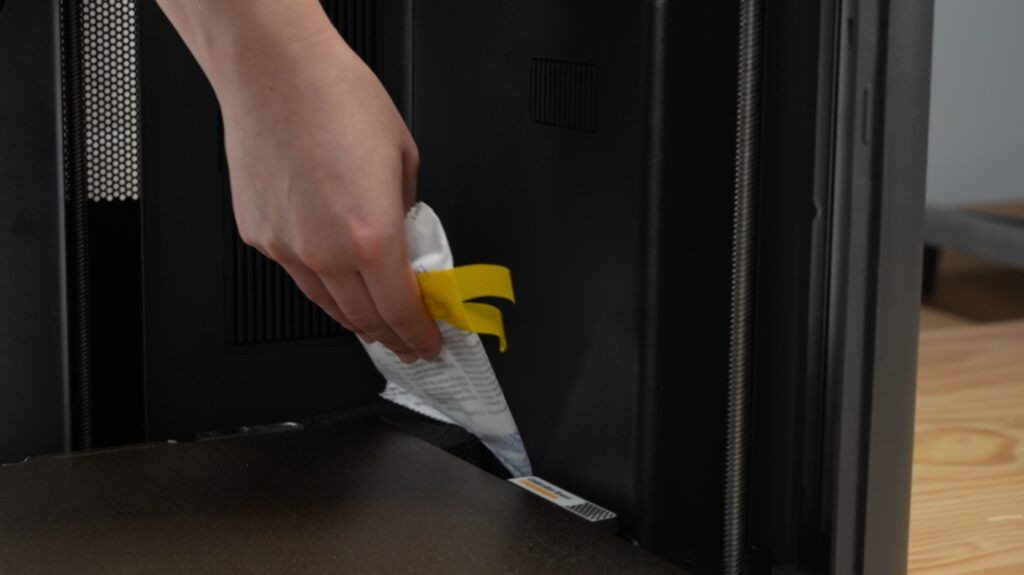

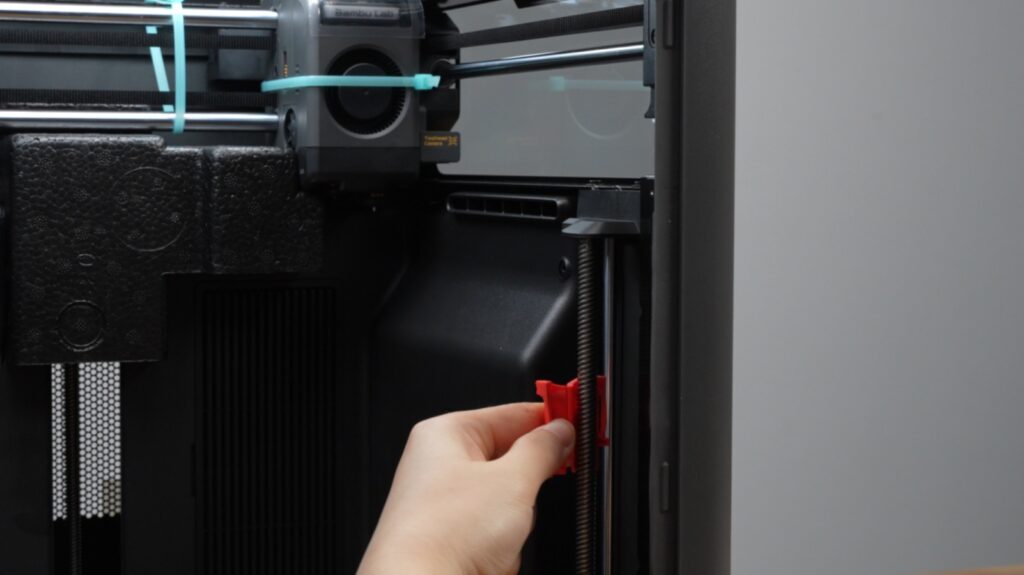

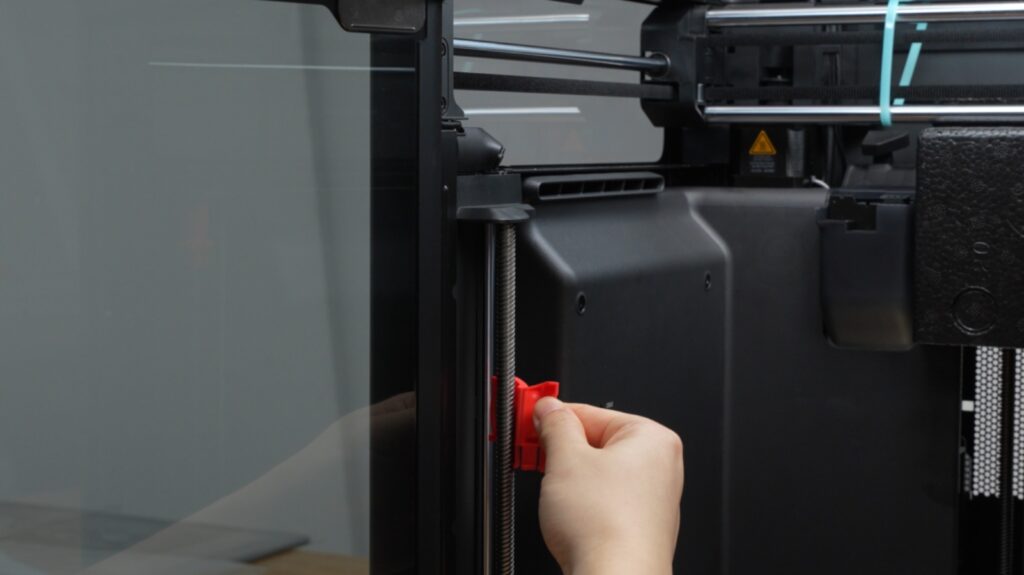

หลังจากขันน็อต 3 ตัวนี้ออกแล้ว ให้เอา ตัวซิลิกาเจล ที่ดูดความชิ้นออก แล้วลอกเทปกาวที่แปะ ฝาปิดตัวกรองอากาศด้านหลัง สำหรับตัวล็อคแกนสีแดง จะมีอยู่ 2 ตัว จะอยู่ซ้ายหน้า และขวาหน้า 2 ตัวนี้ไม่ต้องใช้เครื่องมือ สามารถใช้มือดึงออกได้เลย

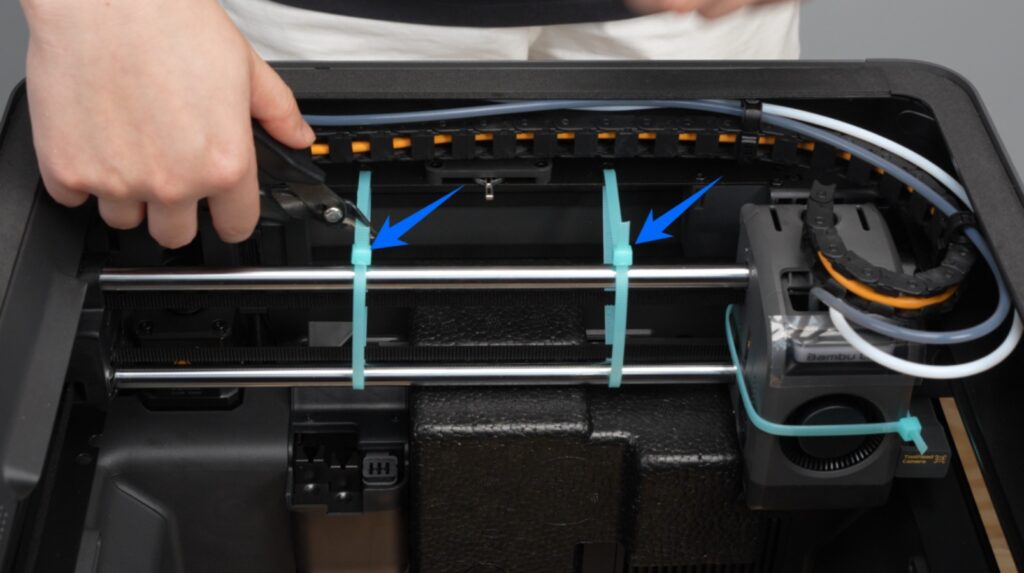

ต่อไป ให้ใช้คีม ตัดเอาเคเบิ้ลไทด์ ที่ยึดแกนออก ทางร้านแนะนำให้ใช้คีม หรือกรรไกร ไม่แนะนำคัตเตอร์​ เพราะเคเบิ้ลตัวนี้มีความหนา ถ้าใช้คัดเตอร์ อาจค้องใช้แรงมากในการเฉือน ซึ่งอาจจะสะบัด และเกิดอันตรายได้

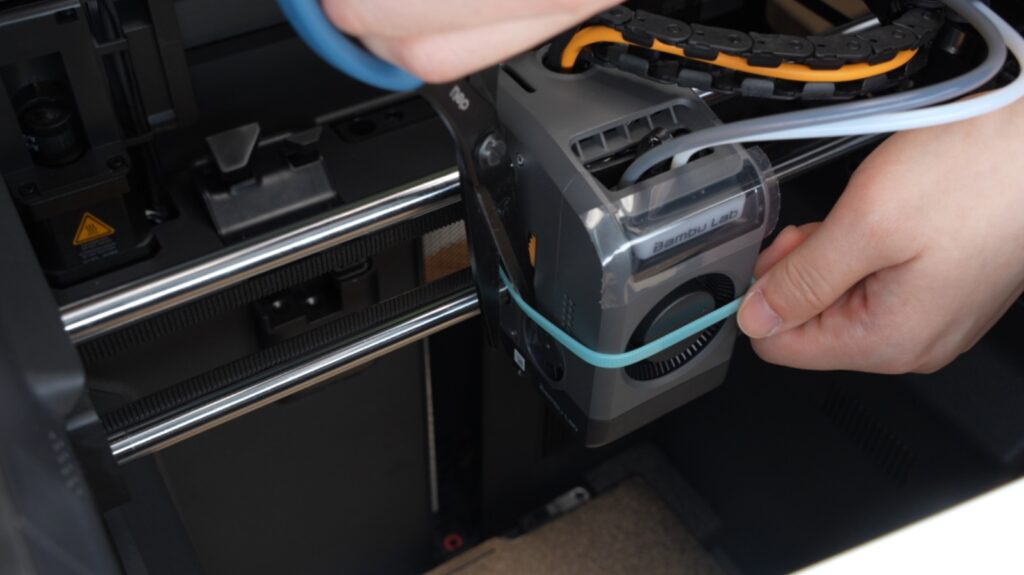

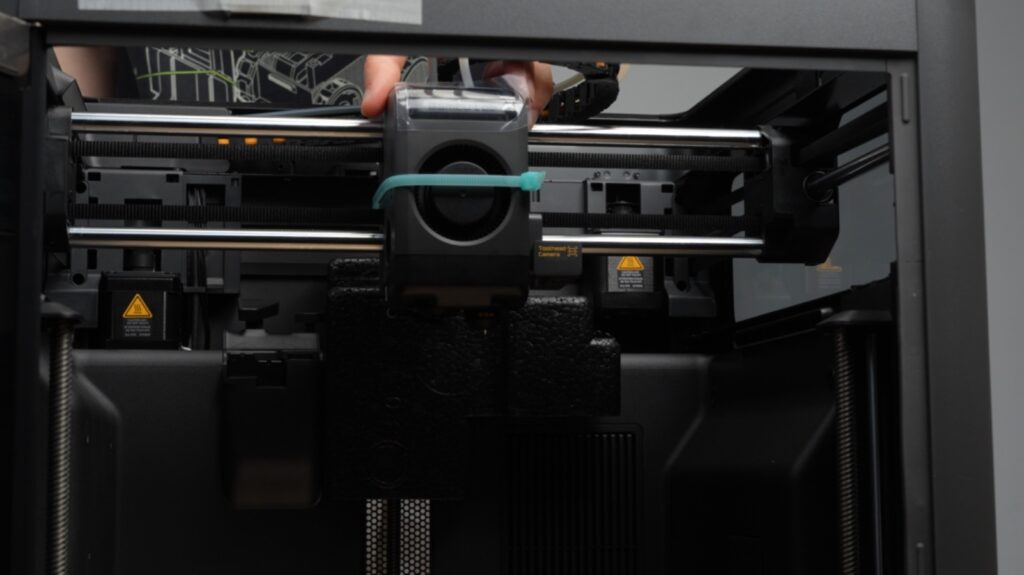

ตัวเคเบิ้ลให้ตัด 2 เส้นที่ลูกศรชี้ก่อน ส่วนอีกอันที่รัดหัวพิมพ์อยู่ อย่าเพิ่งตัด ให้ขยับหัว ไปที่ตำแหร่งกลางเครื่องก่อน ถึงจะมีช่องให้สามารถเอาคีม เข้าไปสอดและตัดได้ ถ้าตัดเลย อาจจะทำให้ตัวพลาสติกหัวพิมพ์มีรอย

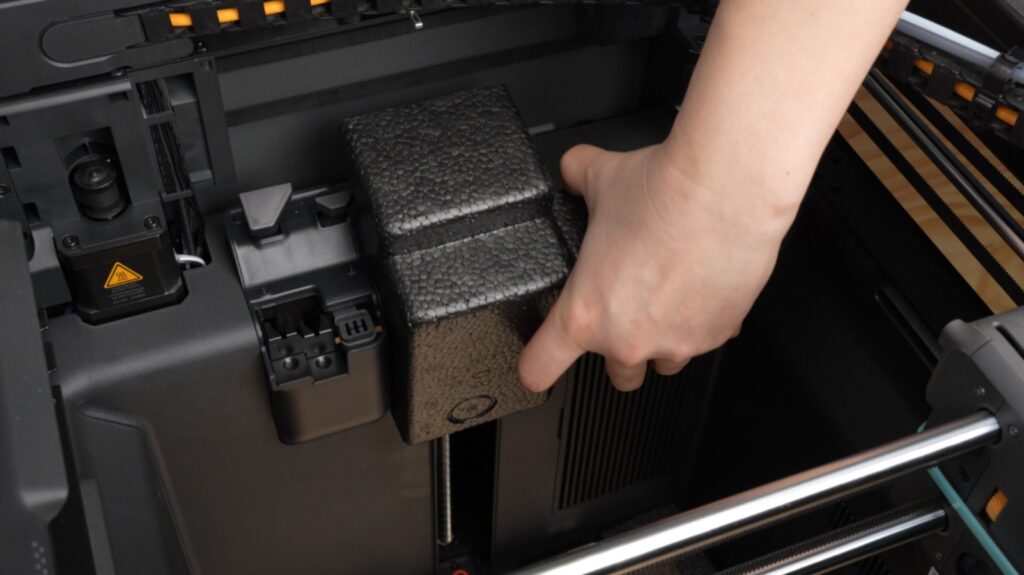

ก่อนทีจะตัดเคเบิ้ลไทด์ที่รัดตรงหัวพิมพ์ ให้นำโฟมกันกระแทกที่อยู่ด้านหลังหัวพิมพ์ออกกก่อน แล้วจึงค่อยตัดสายเคเบิ้ลไทด์

ติดตั้งหน้าจอ Touch Screen

เอาหน้าจอ Touch Screen ออกจากห่อพลาสติก ก่อนติดตั้งให้ลอกเอาเทป ยึดสายแพรออก ตรงนี้ให้ระวัง สายแพเวลาแกะเทป ให้เอามือกดสายแพไว้ก่อน แล้วค่อยลอกเทปออก

ตัวสายแพร จะมีความยาวพอประมาณสำหรับให้เสียบกับหน้าจอ ตอนดึงให้ระวัง อย่าดึงหรือกระชาก ก่อนใส่หน้าจอ Touch Screen ให้สังเกตุ ตัวหนังสือด้านหลัง จะบอกวิธีการเสียบสายแพร

ตัว Connector ที่เสียบจะเป็นการเสียบแล้วกดลงไป ถ้าเสียบสุด จะมีเสียงดัง กริ๊ก เวลาถอดจะต้องบีบด้านข้างก่อน แล้วถึงจะดึงออกมาได้

หลังจากเสียบสาย Connector เรียบร้อยแล้ว ให้ทำการสไลด์หน้าจอ เข้าไปกับตัวเครื่อง โดยให้ใส่เขี้ยวล็อค เข้าไปในรูก่อน แล้วค่อยดันหน้าจอไปทางขวา

ติดตั้งชุดดันเส้น Bowden สำหรับหัวที่ 2

สำหรับชุดดันเส้น จะอยู่ในกล่องอุปกรณ์ที่ดึงออกมาตอนแรก ก่อนที่จะประกอบ ให้ทำการลอกเทป ที่แปะอยู่ด้านหลังออก ก่อน

ต่อไปให้สไลด์เอาฝา ของชุดดันเส้นออก เพื่อที่จะได้เสียบสายไฟเข้าไปได้ โดยให้สไลด์ฝา ไปด้านหลัง แล้วเสียบสายไฟเข้าไป เวลาเสียบ ให้เสียบให้สุด ถ้าต้องการดึงสายออก จะต้องกดกิ๊ฟลงไปก่อน แล้วถึงจะดึงออกมาได้ เมื่อเสียบสายไฟแน่นแล้ว ให้สไลด์ฝา กลับเข้าไปเหมือนตอนแรก

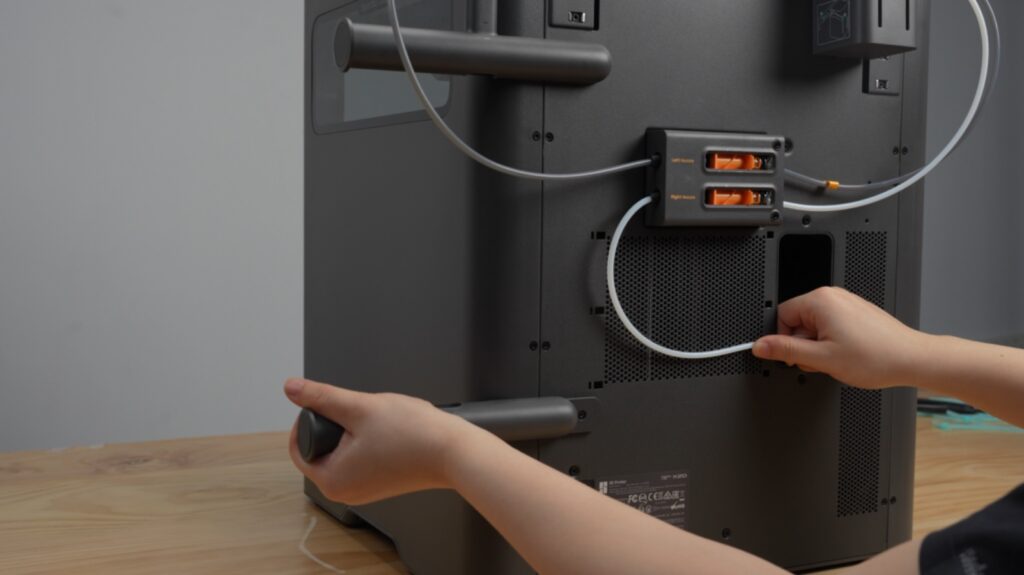

ต่อไปให้ดึงท่อ PTFE สีขาว ที่อยู่หลังเครื่อง เข้ามาเสียบที่หัวสแตนเลส โดยให้ดันท่อเข้าไปให้สุด ตัวท่อสีขาว สามารถดึงออกมาจากเครื่องได้ หลังจากเสียบท่อแล้ว ให้สไลด์ชุดดันเส้นเข้าไป ซึงให้ดูเดือยสีเหลือง จะต้องสไลด์เข้าไปในร่อง เมื่อใส่ได้แล้ว ให้เอามือกดลง เพื่อล็อคให้อยู่กับที่

ให้นำด้ามขันหักเหลี่ยมออกมาจากกล่องอุปกรณ์ เพื่อทำการขันล็อค ตัวท่อที่เสียบเข้าไปตอนแรก ให้อยู่กับที่ เพื่อป้องกันสายหลุดออกมา ระหว่างพิมพ์ ตอนขัน ให้ขันจนกว่าจะได้เสียง คลิ๊ก

ติดตั้งตัวแขวนเส้นพลาสติก

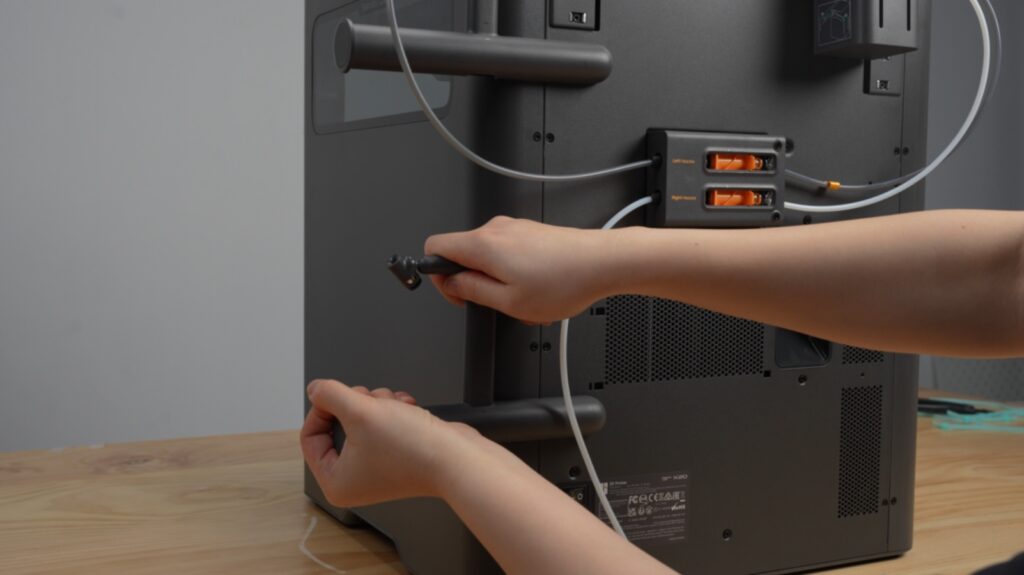

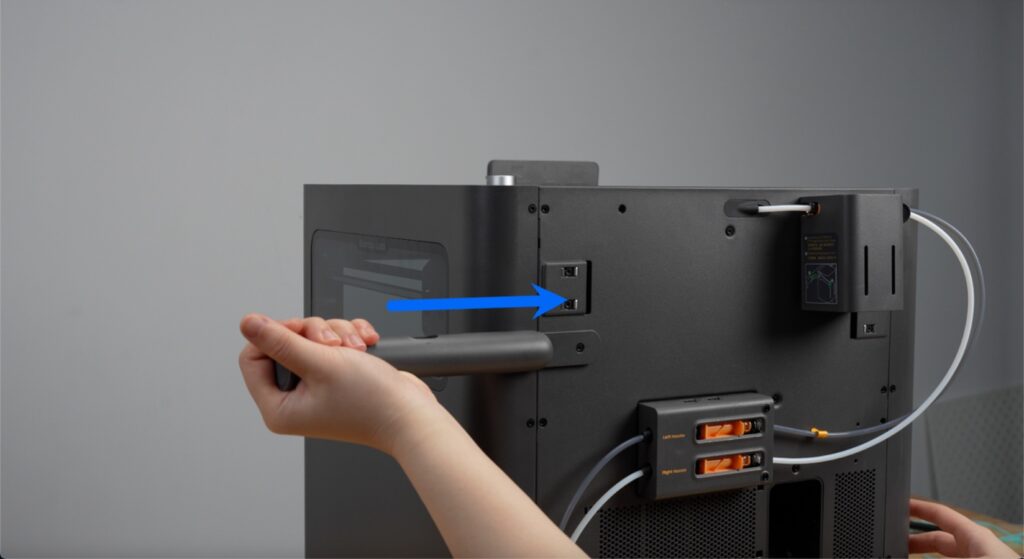

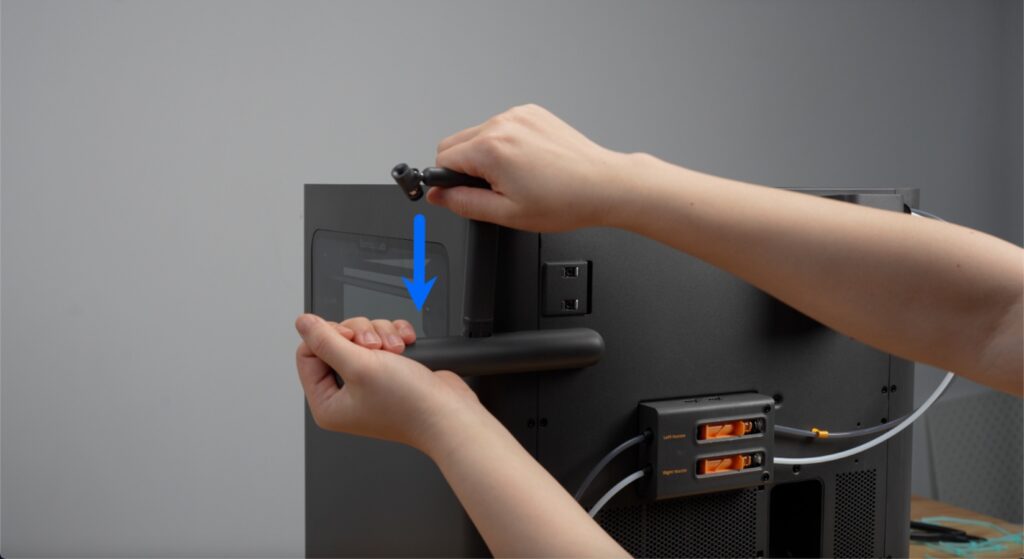

สำหรับตัวแขวนเส้นพลาสติก จะไปด้วยกัน 2 ชุด จะติดตั้งอยู่ด้านหลัง ซ้ายบน และซ้ายล่าง ซึ่งการประกอบตัวแขวนเส้น ไม่จำเป็นต้องใช้เครื่องมือ สามารถนำขิ้นส่วนมาประกอบเข้าด้วยกันได้เลย

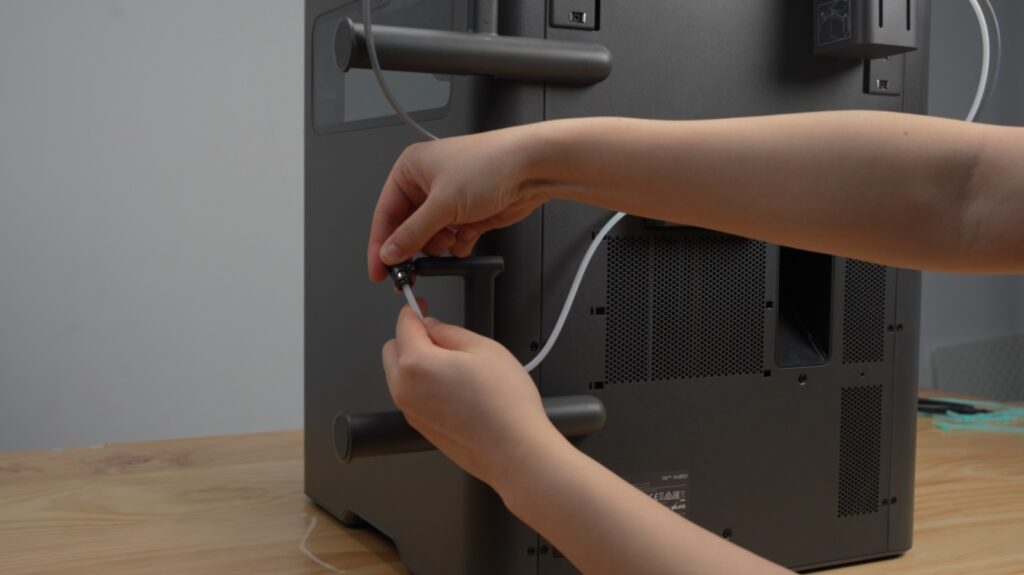

สำหรับเส้นที่แขวนด้านซ้ายบน จะเป็นเส้นที่เข้าหัวซ้าย โดยจะเป็นเส้นที่เสียบกับท่อทึบ ส่วนตัวแขวนเส้นด้านล่างจะใชักับหัวขวา ที่เป็นหัวฉีดแบบ Bowden ซึ่งจะเสียบกับท่อสีขาว

ติตดั้งพัดลมระบายอากาศด้านหลัง

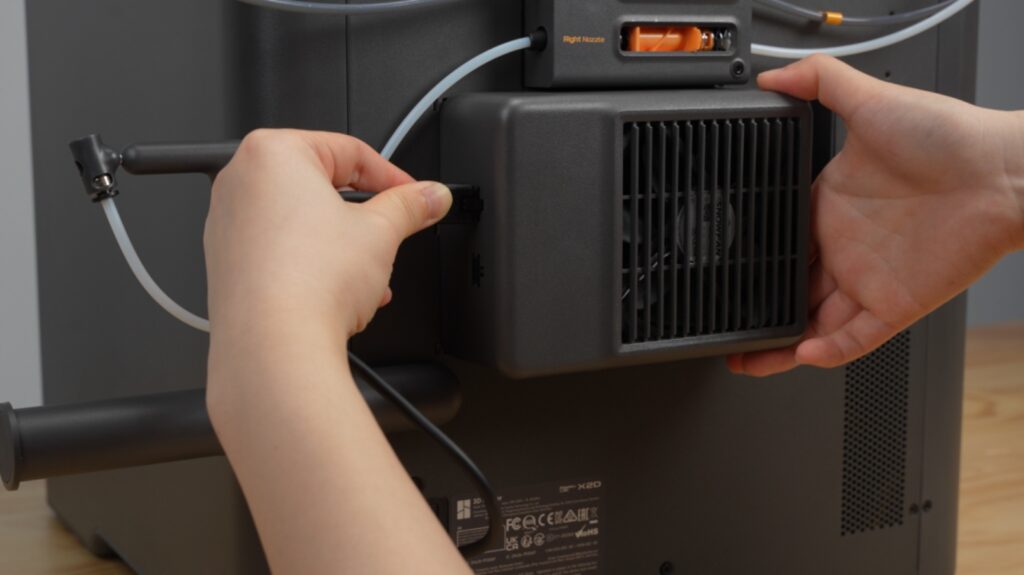

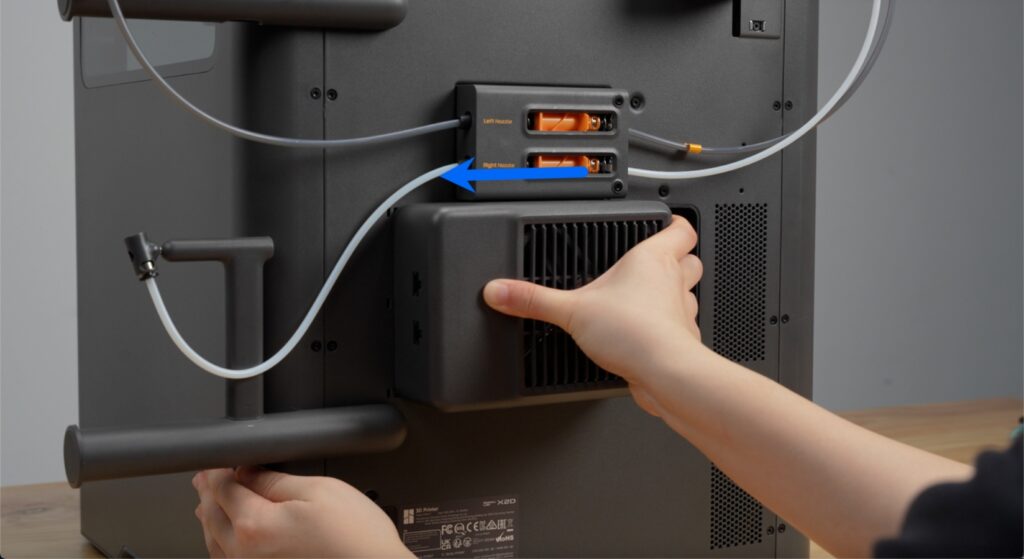

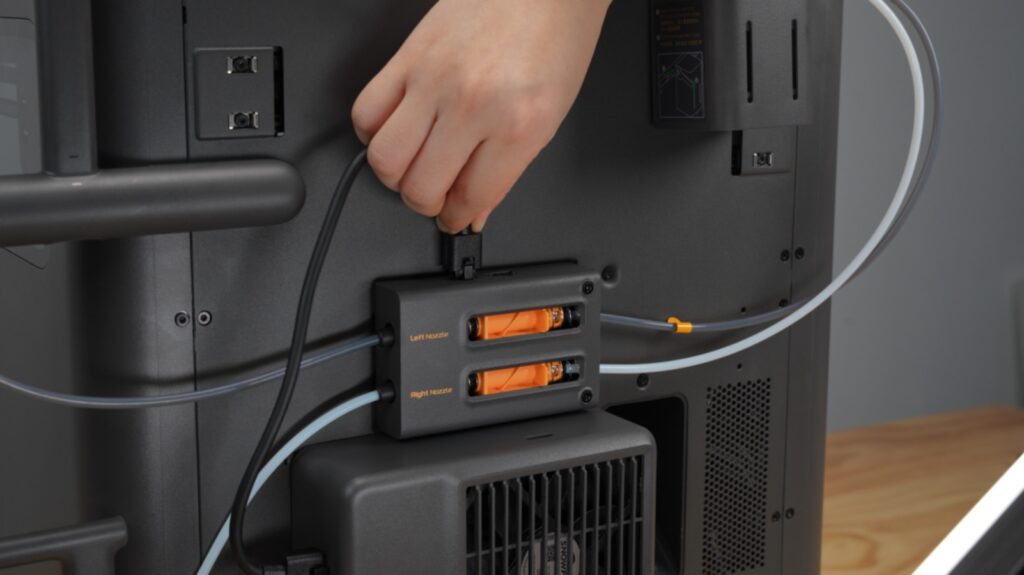

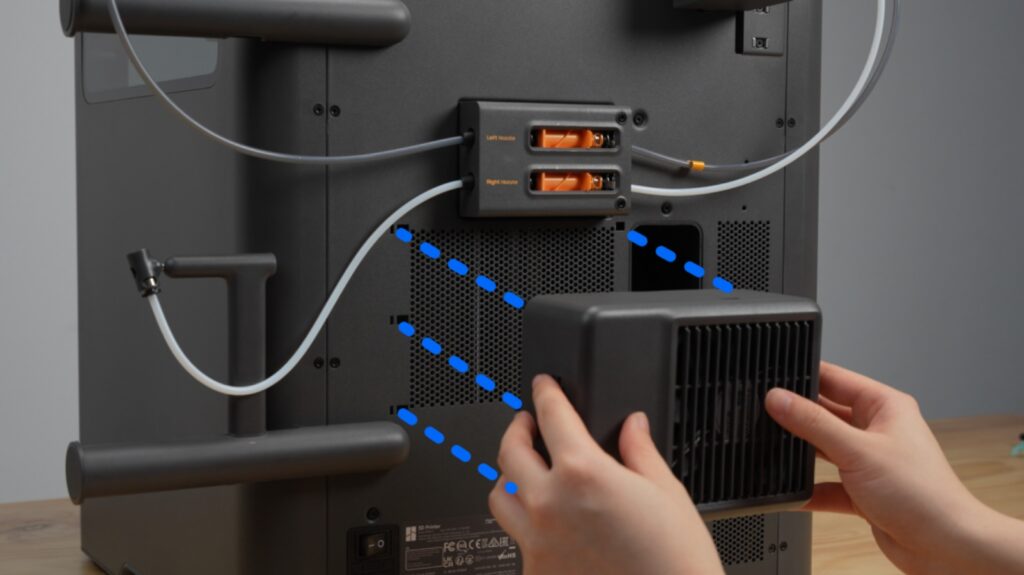

สำหรับพัดลมด้านหลัง ไม่ต้องใช้เครื่องมือ สามารถใช้วิธีกดและสไลด์ เหมือนกับการใส่หน้าจอ Touch Screen สำหรับสายไฟ ที่ใช้เสียบ จะเป็นสาย Bambu Bus 6 Pin ที่ต้องไปเสียบกับตัวพักเส้น หรือ Buffer ที่อยู่ด้านหลังเครื่อง

ก่อนเปิดเครื่อง

หลังจากประกอบทุกอย่างเสร็จเรียบร้อยแล้ว ให้ทำการเช็ค ทุกอย่าง ทั้งเทป น็อต และท่อต่างๆ ว่าได้ประกอบตามคู่มือ เป็นที่เรียบร้อยแล้ว โดยเฉพาะน็อตที่ยึดฐาน จะต้องเอาออกให้หมด ถ้าไม่เอาออก แล้วเปิดเครื่อง อาจจะทำให้เครื่องเสียหายได้
