แกะกล่องและประกอบเครื่อง

บทความนี้อธิบายขั้นตอนการแกะกล่อง ประกอบตัวเครื่อง เปิดเครื่อง และทำ Initial Calibration สำหรับ Bambu Lab A2L โดยเรียงลำดับตามงานจริงตั้งแต่เปิดกล่องจนพร้อมเริ่มตั้งค่าเครื่องครั้งแรก เหมาะสำหรับลูกค้าที่เพิ่งได้รับเครื่องและต้องการลดความเสี่ยงจากการยกหรือประกอบผิดตำแหน่ง

หัวข้อ	รายละเอียด
รุ่นเครื่อง	Bambu Lab A2L
ระดับงาน	การแกะกล่องและประกอบครั้งแรก
เครื่องมือที่ใช้	อุปกรณ์และประแจที่มากับเครื่อง
สิ่งที่ควรตรวจเป็นพิเศษ	การจับ Frame, การจัดสาย Integrated Cable, การขันน็อต Base Housing, การหล่อลื่นแกน Y และการติดตั้ง Purge

ก่อนเริ่มงาน ควรอ่าน Quick Guide ที่มากับเครื่องให้ครบ จัดพื้นที่โต๊ะให้มั่นคง และควรมีพื้นที่วาง Frame กับ Base Housing แยกกันชั่วคราว เพื่อป้องกันการกระแทกหรือดึงสายโดยไม่ตั้งใจ

ตรวจอุปกรณ์ภายในกล่อง

ก่อนนำชิ้นส่วนออกจากกล่อง ให้ตรวจภาพรวมอุปกรณ์และตำแหน่งการจัดวางในกล่องก่อนหนึ่งรอบ การทำความเข้าใจก่อนยกจริงจะช่วยลดโอกาสจับผิดจุด โดยเฉพาะชิ้นส่วน Frame และ Base Housing ที่มีสายและจุดเชื่อมต่ออยู่ภายใน

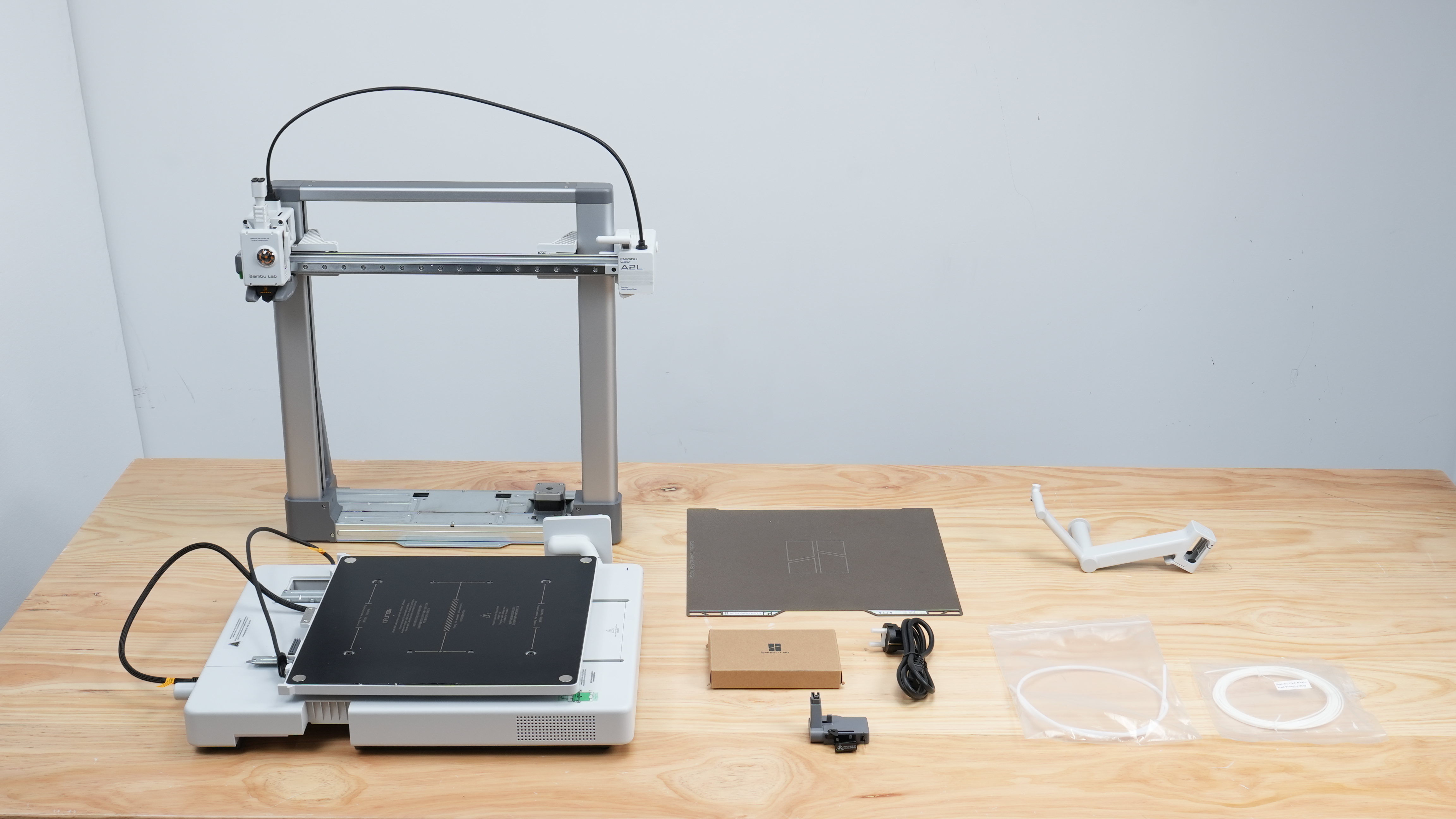

รูปที่ 1: ภาพรวมอุปกรณ์ภายในกล่องของ Bambu Lab A2L

ขั้นตอนที่ 1: เปิดกล่องและเตรียมพื้นที่

ตัดเปิดกล่องด้านนอก จากนั้นฉีกถุงกันความชื้นออก แล้ววางถุงกันความชื้นคลุมบนกล่องด้านนอกเพื่อใช้เป็นพื้นรองชั่วคราวสำหรับวางชิ้นส่วนที่นำออกมา

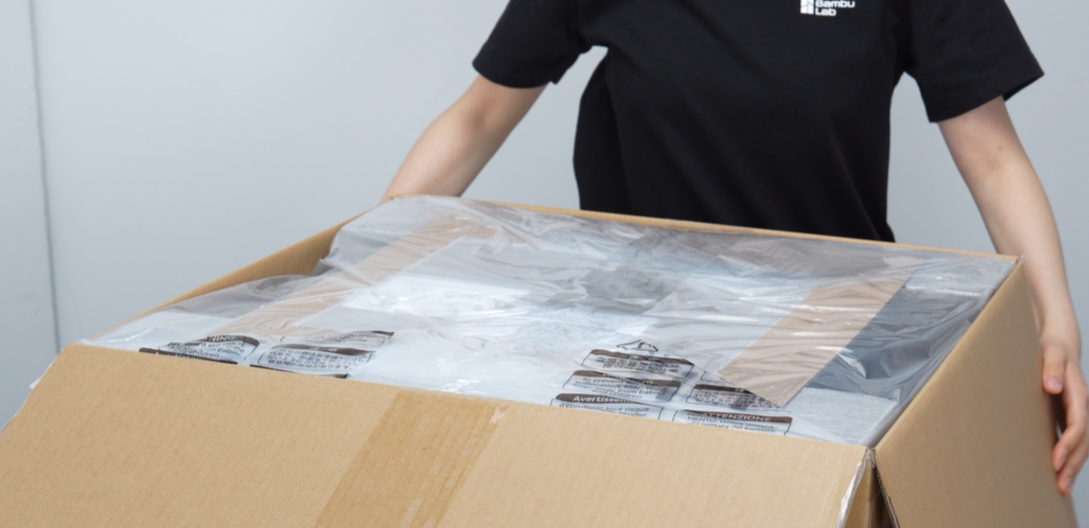

รูปที่ 2: ตัดเปิดกล่องด้านนอกและเตรียมถุงกันความชื้นรองไว้บนกล่อง

อ่าน Quick Guide และข้อควรระวังให้เข้าใจก่อน โดยเฉพาะจุดที่ห้ามจับหรือห้ามดึงระหว่างยกชิ้นส่วนออกจากกล่อง

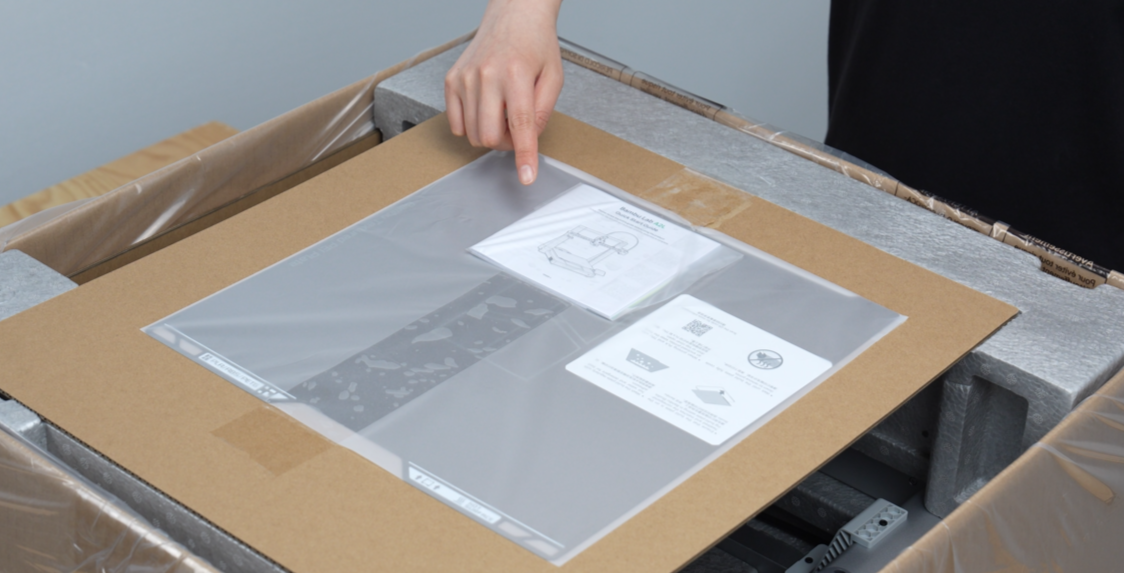

รูปที่ 3: อ่าน Quick Guide และข้อควรระวังก่อนเริ่มยกชิ้นส่วนออกจากกล่อง

ขั้นตอนที่ 2: นำอุปกรณ์เสริมและชิ้นส่วนหลักออกจากกล่อง

นำ Build Plate ออกก่อน แล้ววางไว้ในพื้นที่สะอาดเพื่อป้องกันผิวแผ่นพิมพ์เป็นรอย

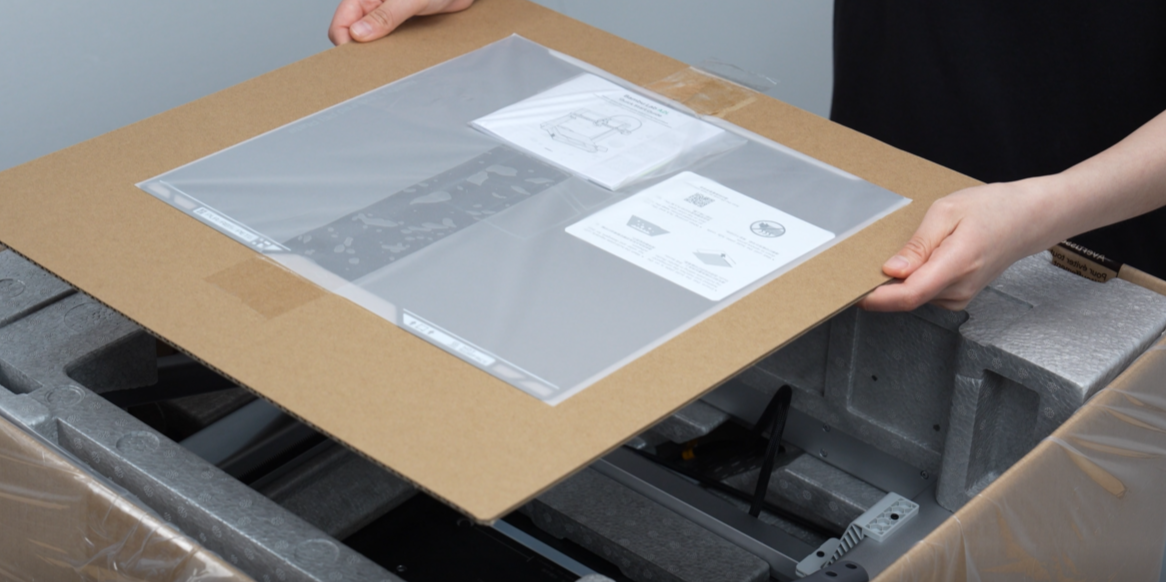

รูปที่ 4: นำแผ่น Build Plate ออกจากโฟมด้านบน

นำโฟมด้านบนพร้อมอุปกรณ์ภายในออก ซึ่งโดยทั่วไปจะมี accessory box, Purge Wiper และ Spool Holder

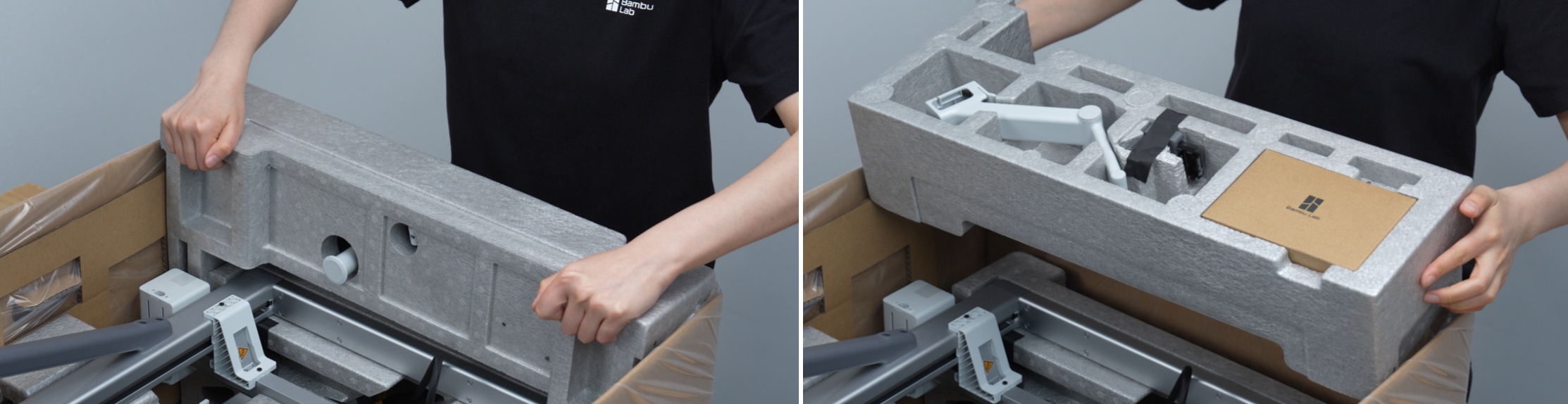

รูปที่ 5: นำโฟมด้านบนและอุปกรณ์เสริม เช่น กล่องอุปกรณ์ Purge Wiper และ Spool Holder ออก

นำโฟมด้านบนอีกชิ้นออก เพื่อเปิดพื้นที่ให้เข้าถึง Frame และส่วนฐานเครื่อง

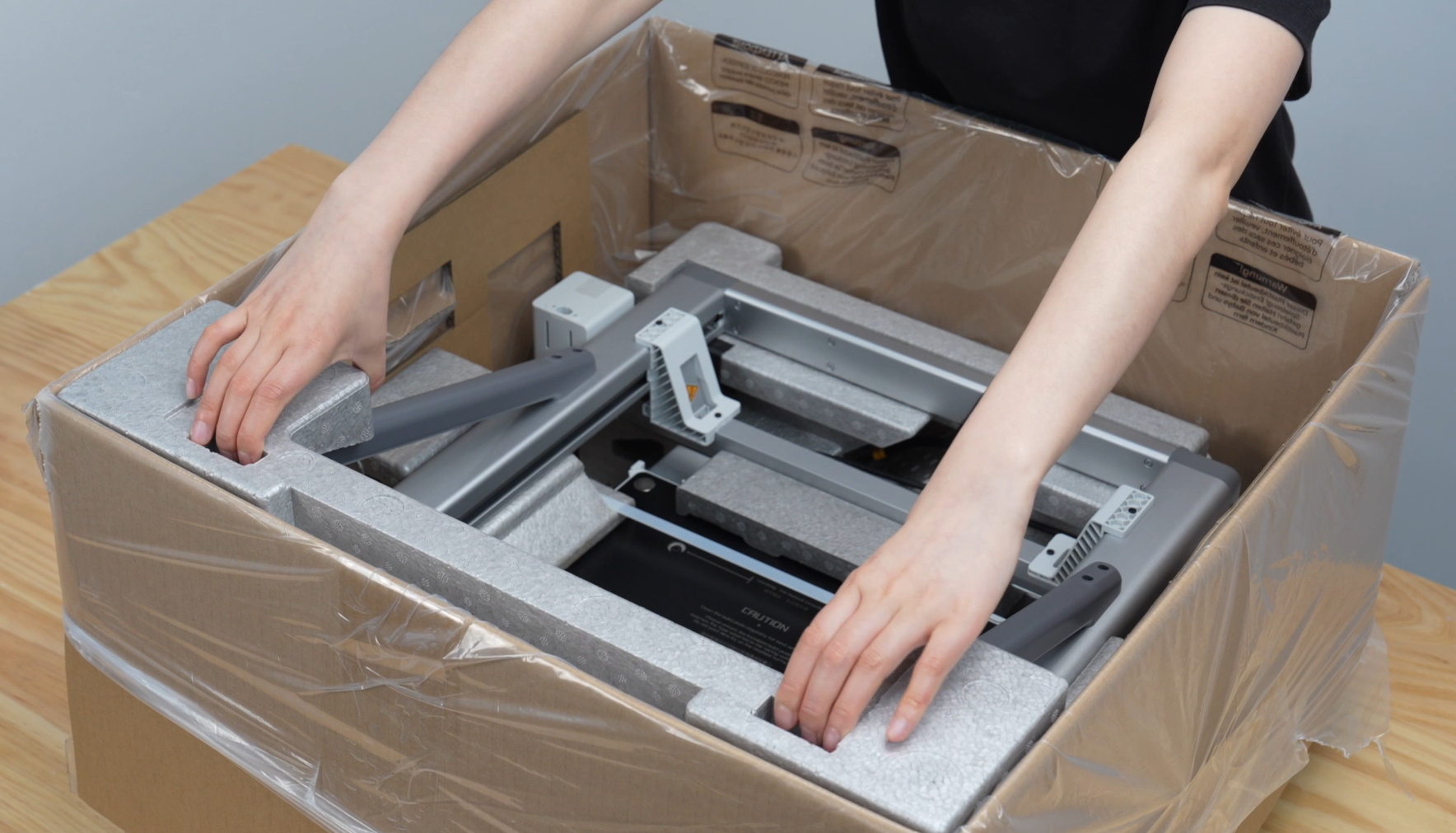

รูปที่ 6: นำโฟมด้านบนอีกชิ้นออกจากกล่อง

นำ Toolhead Cable ออก จากนั้นจับบริเวณสีเทาเข้มหรือจับบริเวณแกน Z ทั้งสองข้างเพื่อยก Frame ออก แล้วตั้ง Frame ในแนวตั้งบนพื้นผิวที่มั่นคง

ห้ามจับแกน X ของ Frame เพื่อยกเครื่อง ให้จับแกน Z ทั้งสองข้างหรือบริเวณสีเทาเข้มด้านหลังแกน Z แทน เพื่อไม่ให้แกนและชุดหัวพิมพ์รับแรงผิดทิศทาง

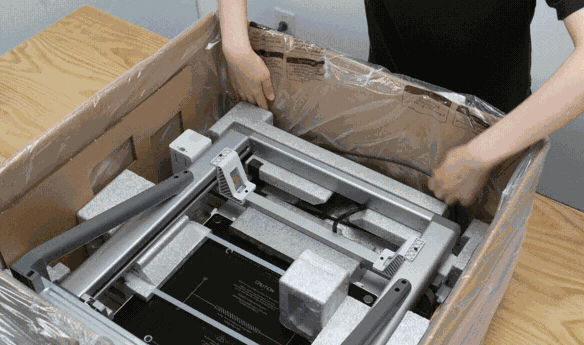

รูปที่ 7: จับบริเวณสีเทาเข้มหรือด้านข้างแกน Z เพื่อยก Frame ออกจากกล่อง ห้ามจับแกน X

นำแผ่นกระดาษออก แล้วจับ Base Housing จากสองด้านเพื่อยกออกจากกล่อง วางบนพื้นผิวที่มั่นคง

ห้ามดึง Base Housing ด้วย cable tie เพราะ cable tie ไม่ได้ออกแบบมาให้รับน้ำหนักชิ้นส่วน

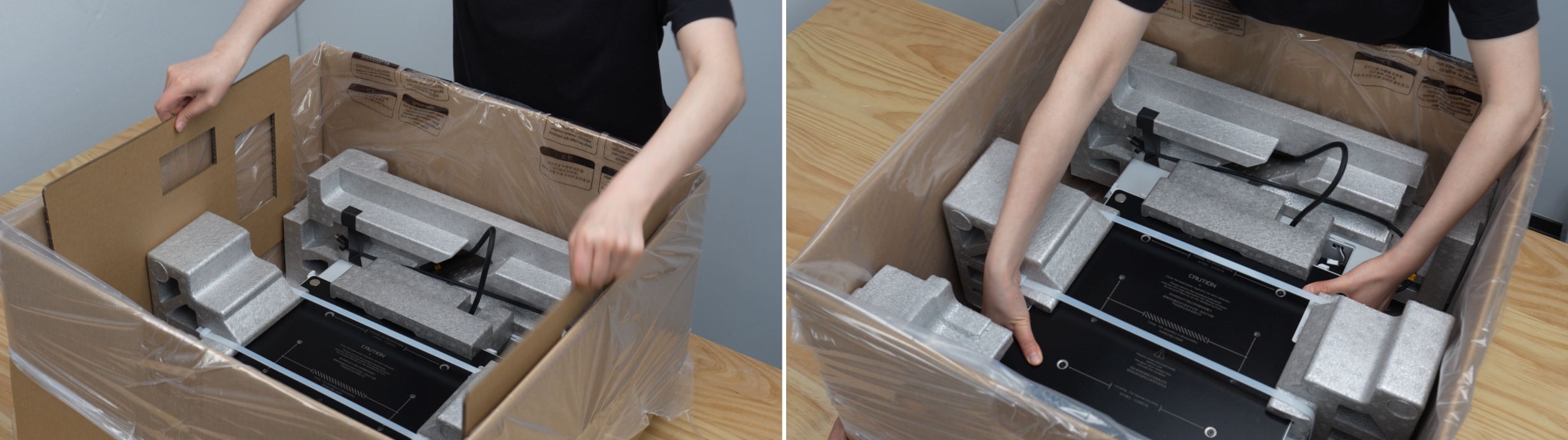

รูปที่ 8: ยก Base Housing ออกจากกล่องโดยจับด้านข้าง ห้ามดึงจาก cable tie

นำท่อ PTFE และเส้น Filament ที่แถมออกจากกล่องและเก็บไว้ใกล้พื้นที่ประกอบ

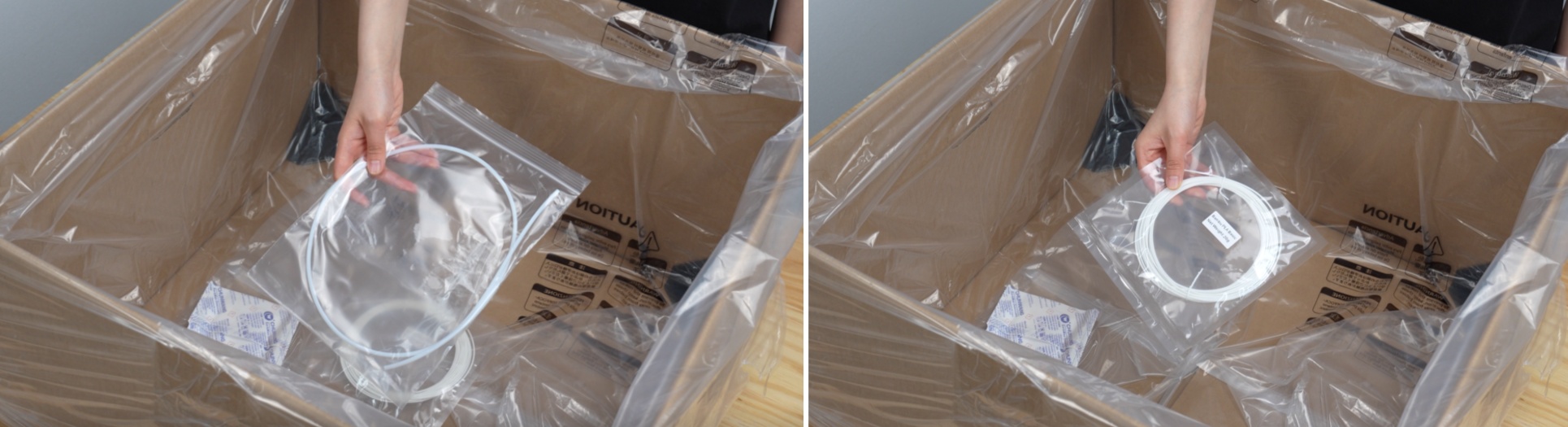

รูปที่ 9: นำท่อ PTFE และตัวอย่างเส้น Filament ออกจากกล่อง

ขั้นตอนที่ 3: ถอดวัสดุกันกระแทกของ Base Housing

นำ Power Cable ออกจากโฟมของ Base Housing

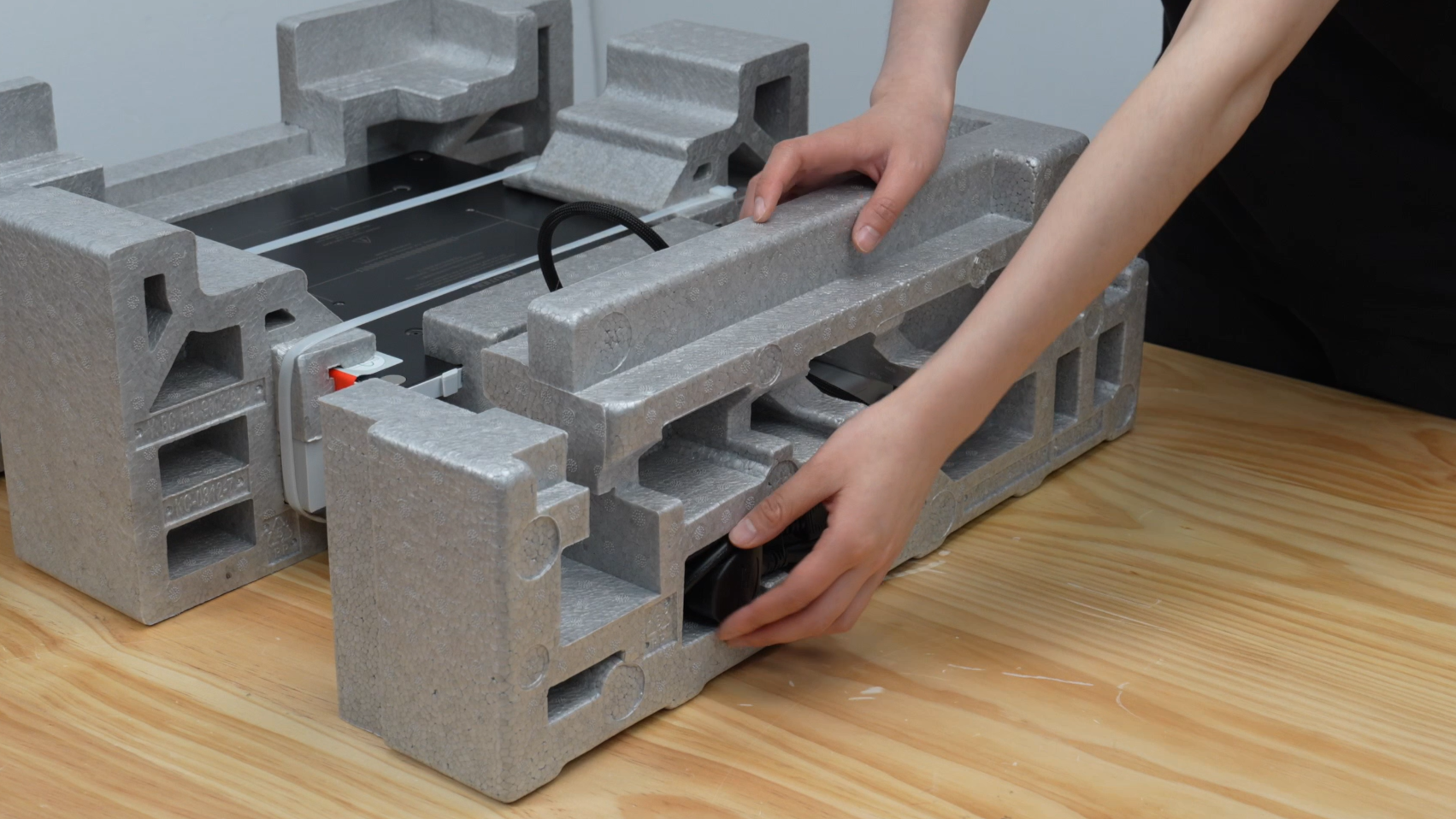

รูปที่ 10: นำสายไฟออกจากโฟมของ Base Housing

ตัด cable tie แล้วถอดโฟมด้านซ้ายและขวาของ Base Housing ออก

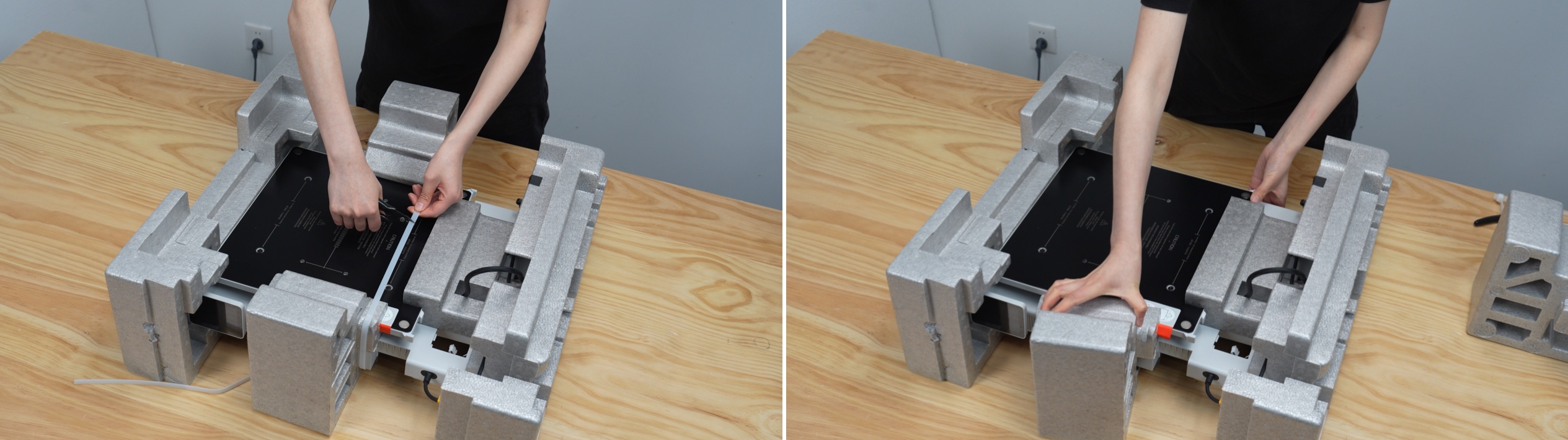

รูปที่ 11: ตัด cable tie และถอดโฟมด้านซ้าย-ขวาของ Base Housing

แกะเทปและนำ Integrated Cable ออกมาเตรียมไว้ อย่าบิดสายหรือพับสายแรง

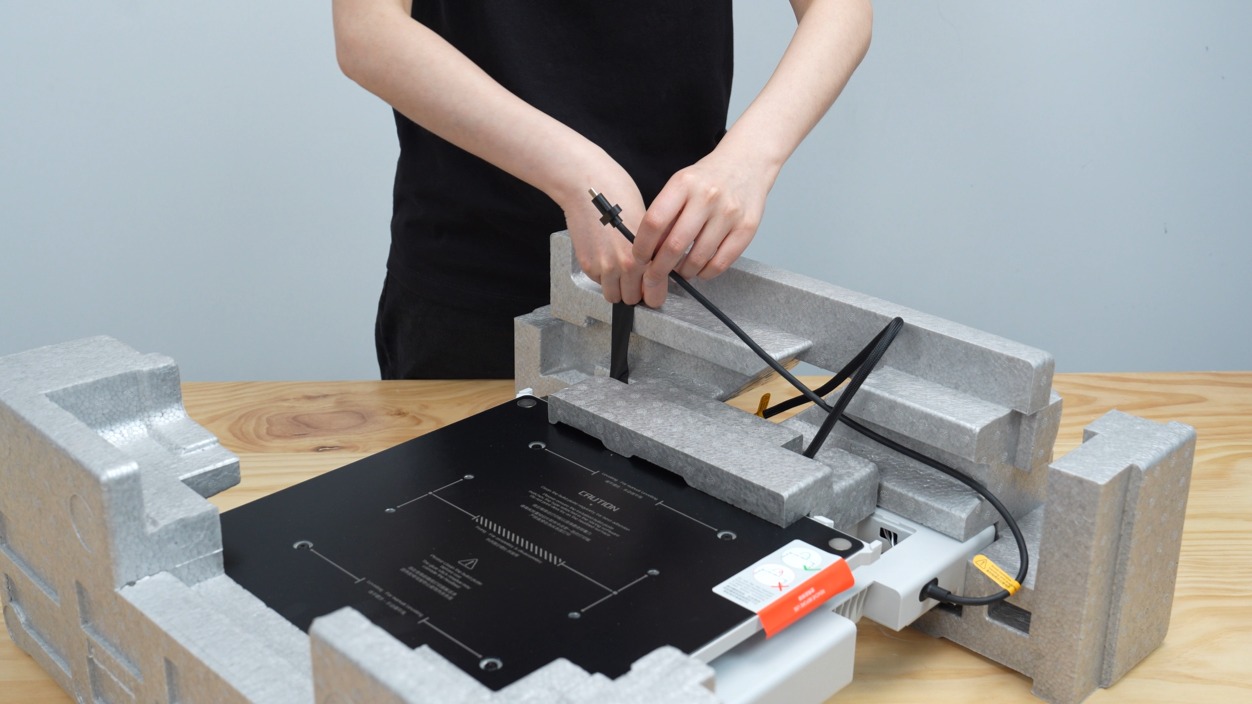

รูปที่ 12: แกะเทปและนำ Integrated Cable ออกมาเตรียมไว้

ใช้มือประคอง Base Housing แล้วถอดโฟมด้านหน้าและด้านหลังออก

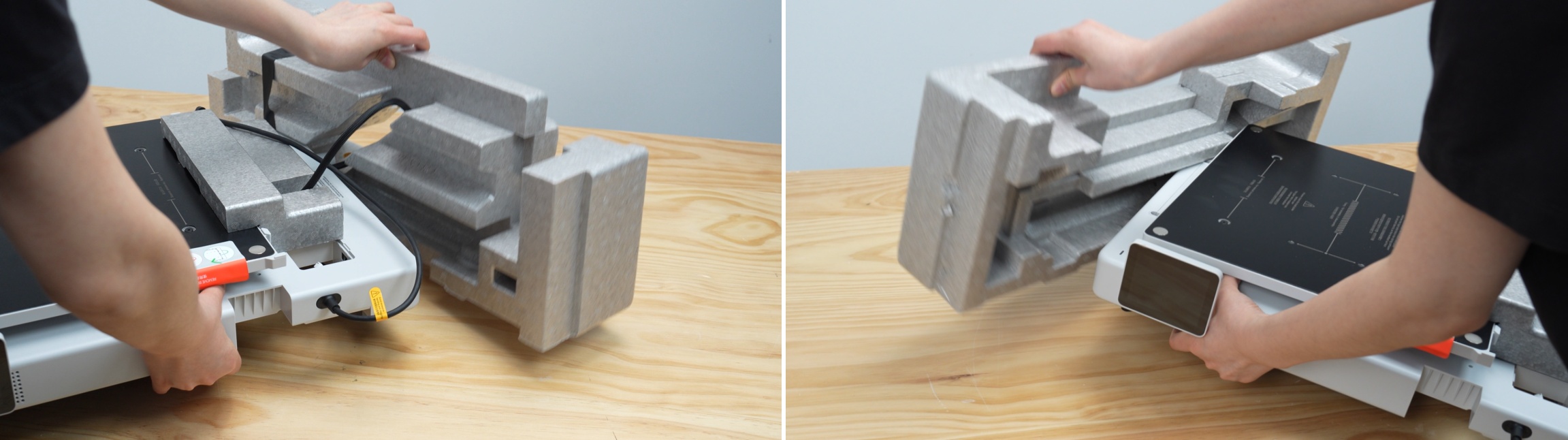

รูปที่ 13: ประคอง Base Housing แล้วถอดโฟมด้านหน้าและด้านหลังออก

ใช้มือประคอง Heatbed แล้วถอดโฟมด้านหลัง Heatbed ออก

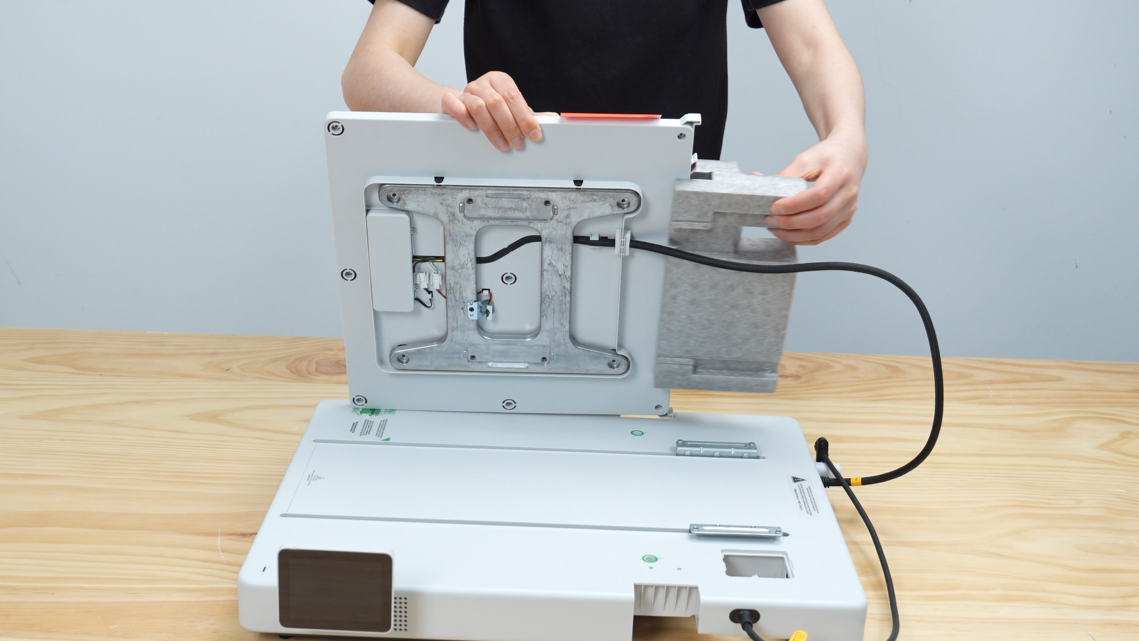

รูปที่ 14: ประคอง Heatbed แล้วถอดโฟมด้านหลังของ Heatbed ออก

ขั้นตอนที่ 4: ยึด Heatbed เข้ากับ Y-carriage

อ่านป้ายเตือนบน Heatbed ให้ครบ ตรวจให้แน่ใจว่า Heatbed Cable ไม่บิด จากนั้นจึงลอกป้ายออก

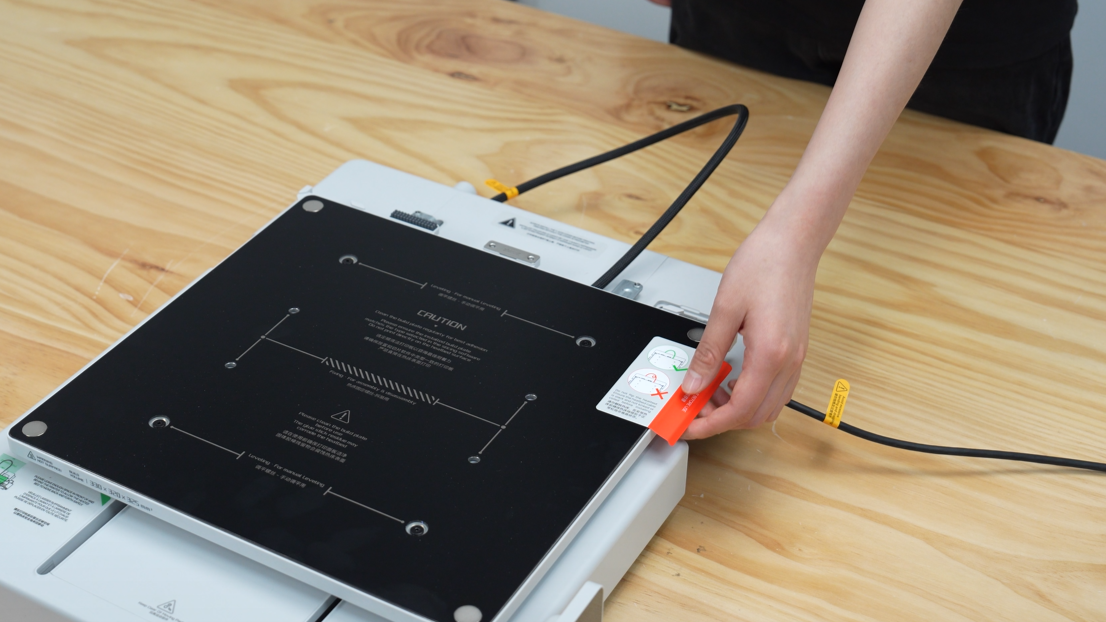

รูปที่ 15: ตรวจป้ายเตือนและแนวสาย Heatbed Cable ก่อนลอกป้ายออก

จัดรูน็อตของ Heatbed ให้ตรงกับ Y-carriage แล้ววางลงในตำแหน่งให้จบในครั้งเดียว

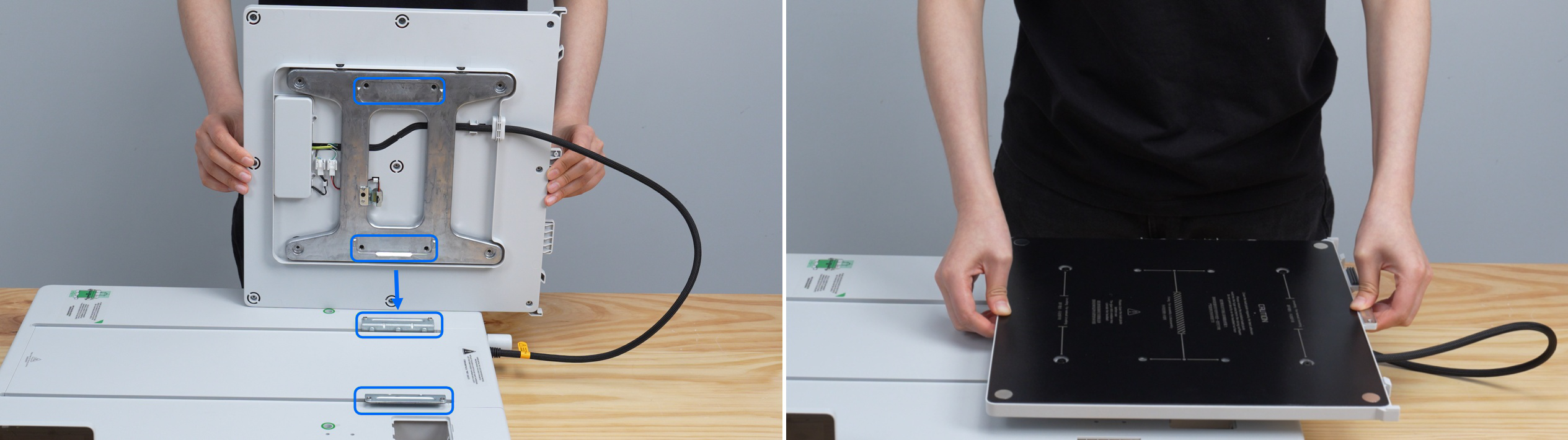

รูปที่ 16: วาง Heatbed ให้รูน็อตตรงกับ Y-carriage ในครั้งเดียว

นำ Screws for Heatbed จาก accessory box ออกมา แล้วขันน็อตยึด Heatbed ทั้ง 4 จุดให้แน่น

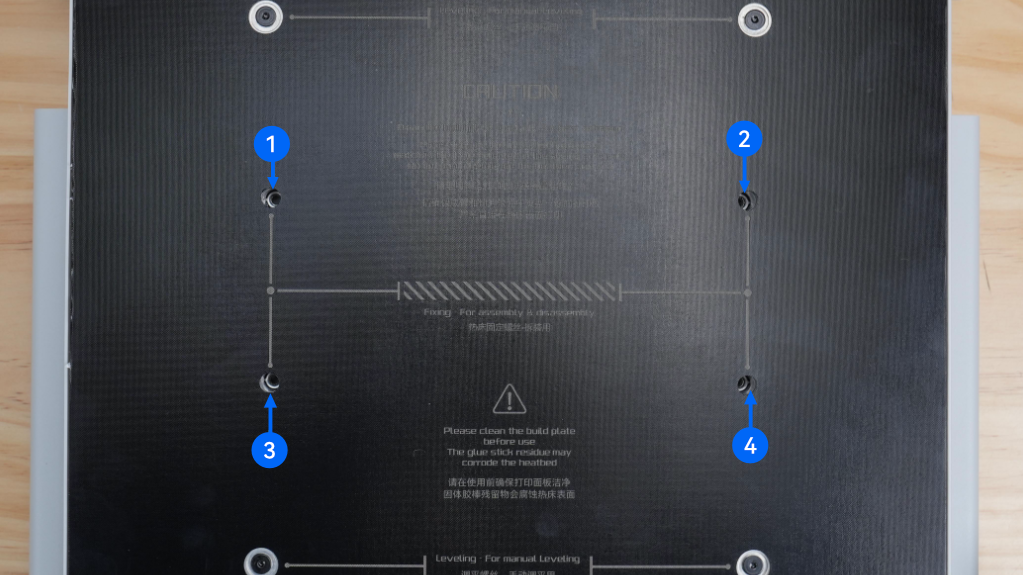

รูปที่ 17: ขันน็อตยึด Heatbed ทั้ง 4 ตัวให้แน่น

ขั้นตอนที่ 5: ประกอบ Base Housing เข้ากับ Frame

ดึงสาย Z Motor ขึ้น และใช้มือประคอง Integrated Cable เพื่อไม่ให้สายถูกหนีบระหว่างประกอบ

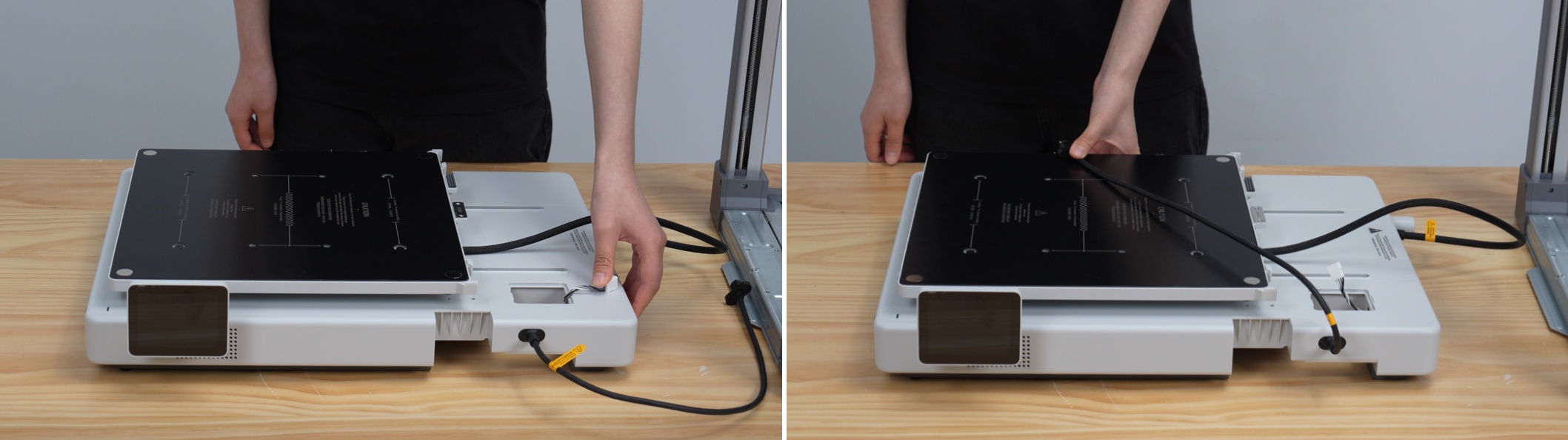

รูปที่ 18: ดึงสาย Z Motor ขึ้นและประคอง Integrated Cable ก่อนประกอบฐานเข้ากับ Frame

เอียง Base Housing ประมาณ 45 องศาตามภาพ ให้ผ่านช่องของ Frame โดยจัดตำแหน่งจุดเชื่อมต่อ Integrated Cable ให้อยู่บริเวณช่องสามเหลี่ยมของ Frame

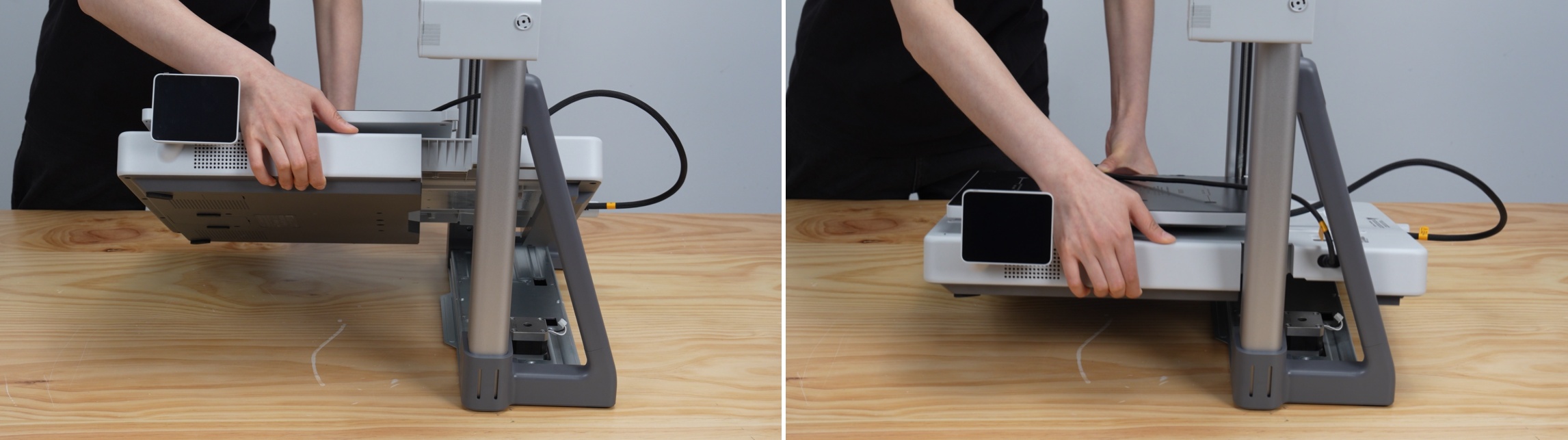

รูปที่ 19: เอียง Base Housing ประมาณ 45 องศาเพื่อสอดผ่าน Frame อย่างระมัดระวัง

เมื่อร่องของ Base Housing ตรงกับ Frame แล้ว ค่อย ๆ ลด Base Housing ลงจนแนบสนิทกับ Frame

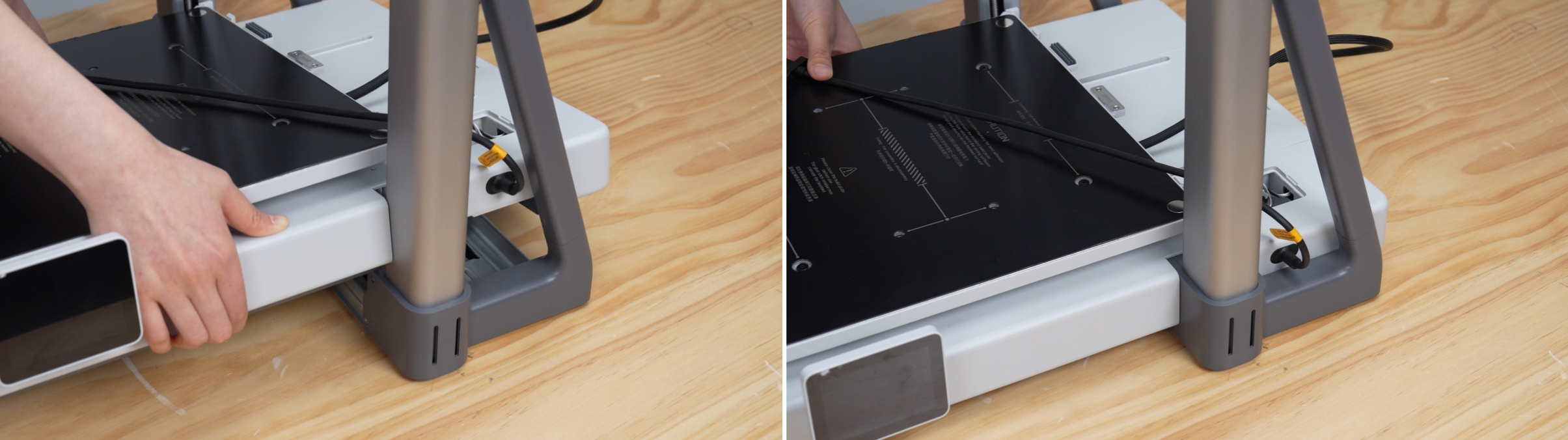

รูปที่ 20: ลด Base Housing ลงให้แนบสนิทกับ Frame หลังจัดตำแหน่งร่องตรงกัน

ลอด Integrated Cable ผ่านช่องสามเหลี่ยมของ Frame แล้ววางสายไว้ด้านข้างอย่างเรียบร้อย

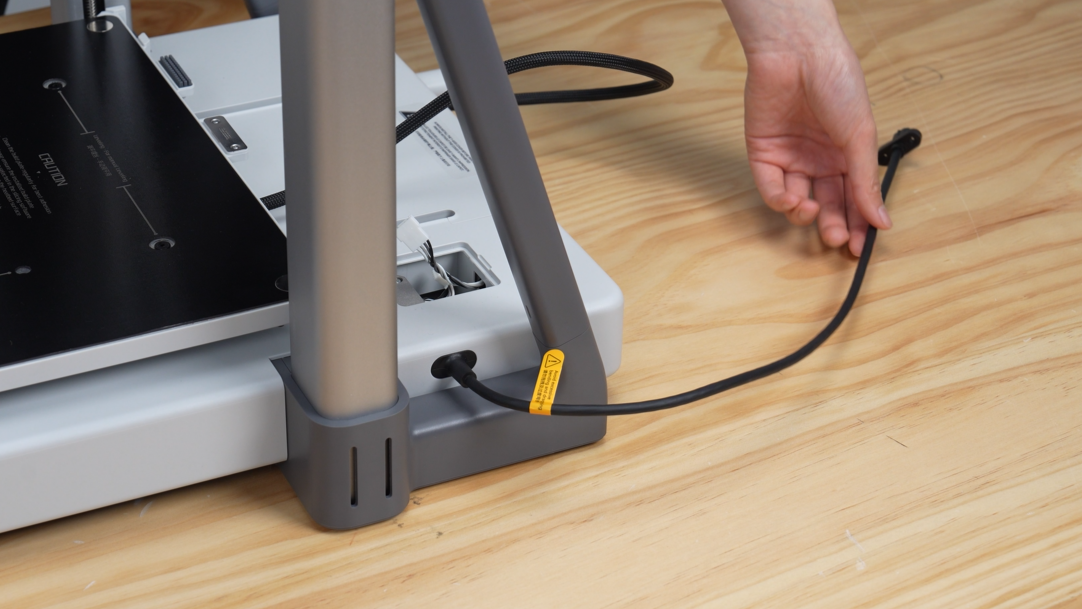

รูปที่ 21: ลอด Integrated Cable ผ่านช่องสามเหลี่ยมของ Frame และวางสายไว้ให้เรียบร้อย

ขั้นตอนที่ 6: ถอด Y-Axis Top Cover

ดัน Heatbed ไปด้านหน้าสุดเพื่อเปิดพื้นที่ทำงานบริเวณฝาครอบแกน Y

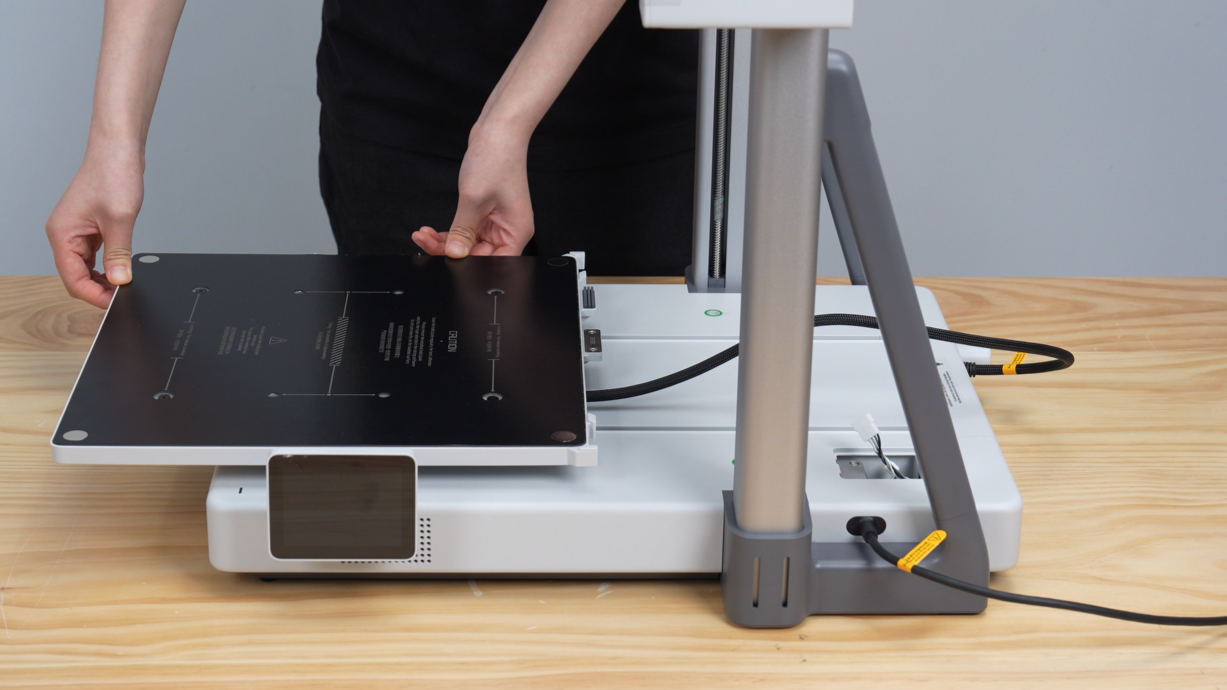

รูปที่ 22: ดัน Heatbed ไปด้านหน้าสุดเพื่อเตรียมถอดฝาครอบด้านบนแกน Y

ยกด้านท้ายของ Y-Axis Top Cover ขึ้น แล้วถอดฝาครอบออกอย่างเบามือ

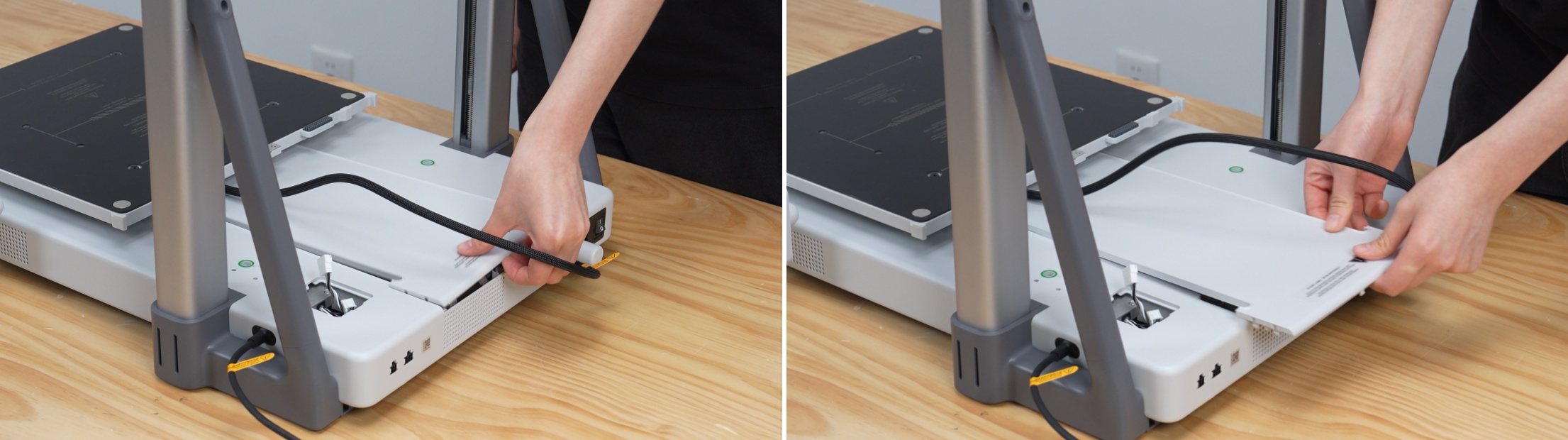

รูปที่ 23: ยกท้าย Y-Axis Top Cover ขึ้นแล้วถอดออกอย่างเบามือ

ขั้นตอนที่ 7: ยึด Base Housing ให้แน่น

นำ Screws for Base Housing จำนวน 10 ตัวจาก accessory box แล้วใช้ประแจ H2.0 ขันเข้าตำแหน่งที่กำหนดให้ครบทุกจุด

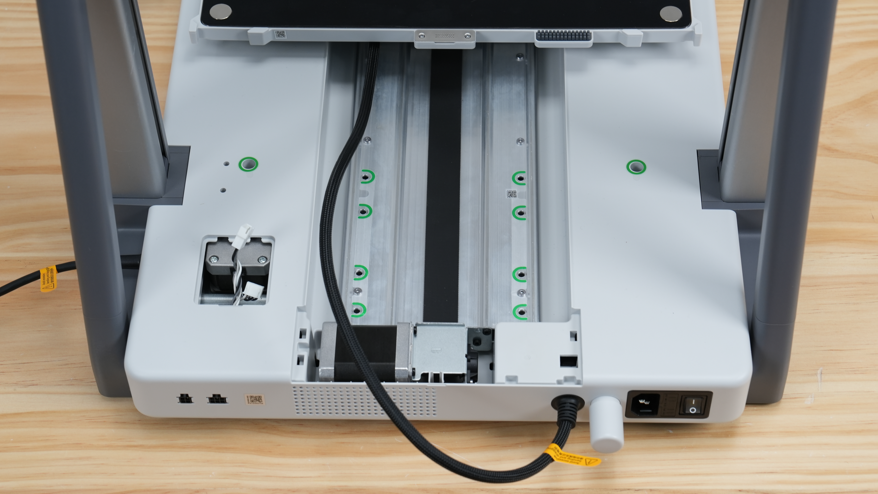

รูปที่ 24: ขันน็อตยึด Base Housing ทั้ง 10 ตัวในตำแหน่งที่กำหนด

น็อตล็อกฐานต้องขันให้แน่นทุกตัว หากขันไม่สุด เครื่องอาจเคลื่อนที่สะดุด แกน Y อาจมีการรบกวนจนเกิด Step Loss หรือ Motion ผิดปกติได้ หรือมีเสียงดังเวลาวิ่งไปด้านหลัง หากภายหลังพบอาการเหล่านี้ ให้ย้อนกลับมาตรวจขั้นตอนนี้ก่อน

ขั้นตอนที่ 8: หล่อลื่นรางแกน Y

นำน้ำมันหล่อลื่นออกจาก accessory box แล้วหล่อลื่นเฉพาะบริเวณแกนเหล็กของราง Y ตามตำแหน่งที่แสดงในภาพ

ให้ใช้น้ำมันหล่อลื่นเท่านั้น ไม่ควรใช้จาระบีหรือ Lubricant Grease กับตำแหน่งนี้ เพราะอาจทำให้เครื่องเสียหายหรือเคลื่อนที่ผิดปกติได้

เตรียมน้ำมันหล่อลื่น (ตัวหนังสือสึเขียว)

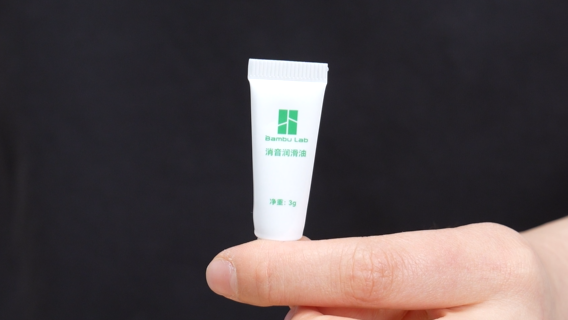

รูปที่ 25: เตรียมน้ำมันหล่อลื่นจากกล่องอุปกรณ์

หยดน้ำมันเล็กน้อยที่ขอบด้านบนของรางแกน Y ด้านหลัง

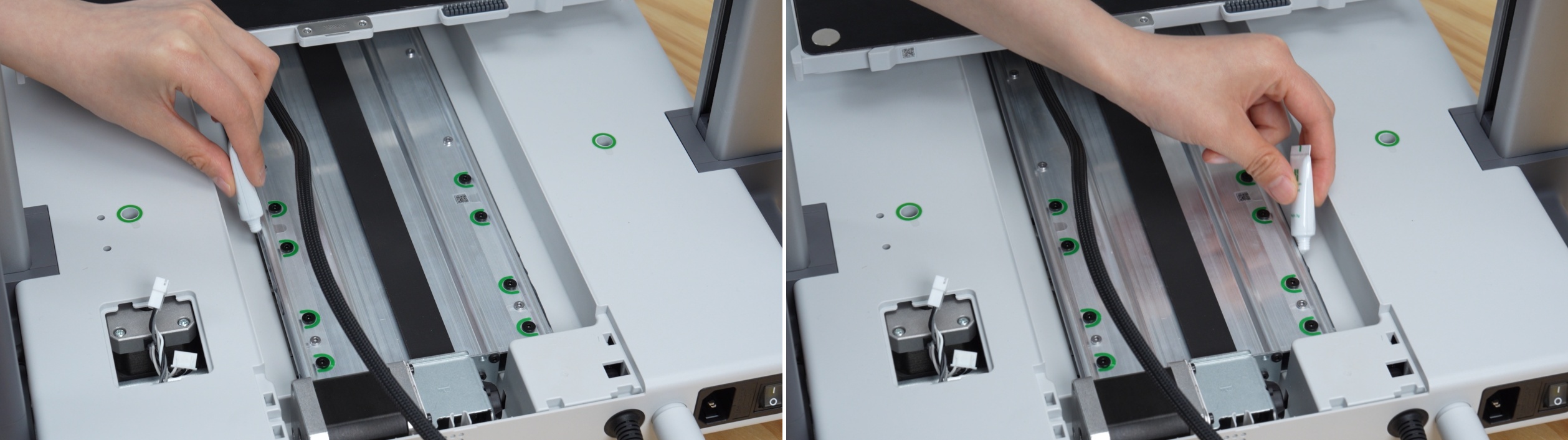

รูปที่ 26: แตะน้ำมันหล่อลื่นเล็กน้อยบริเวณขอบด้านบนของรางแกน Y ด้านหลัง

ใช้ปลายหลอดน้ำมันเกลี่ยให้ทั่วผิวโค้งของแกนเหล็ก

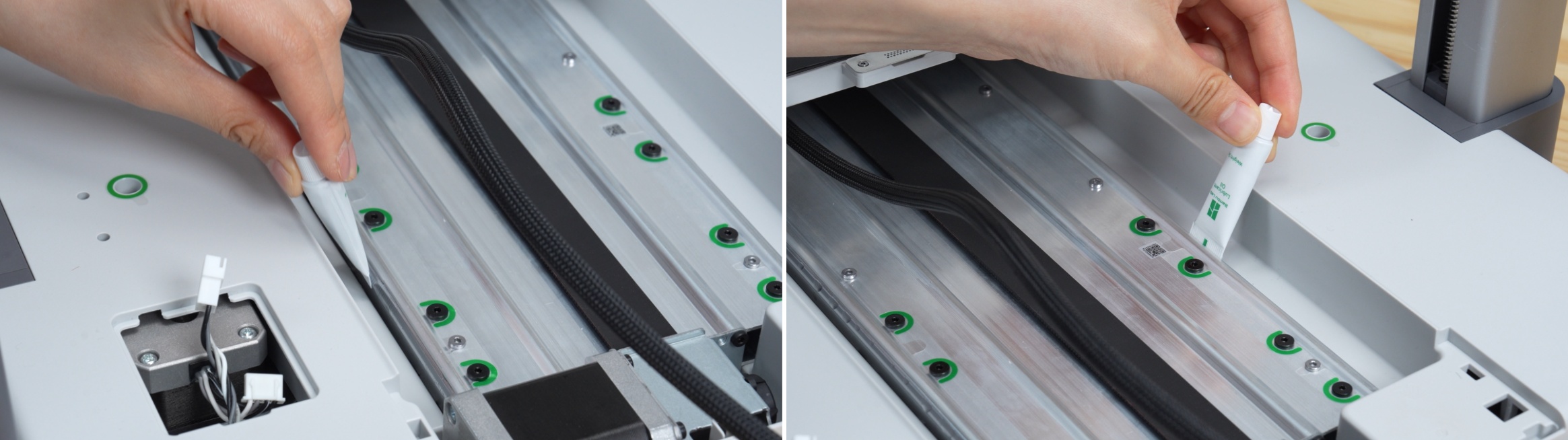

รูปที่ 27: ใช้ปลายหลอดน้ำมันเกลี่ยให้เคลือบผิวโค้งของแกนเหล็กอย่างสม่ำเสมอ

ดัน Heatbed ไปด้านหลังสุด

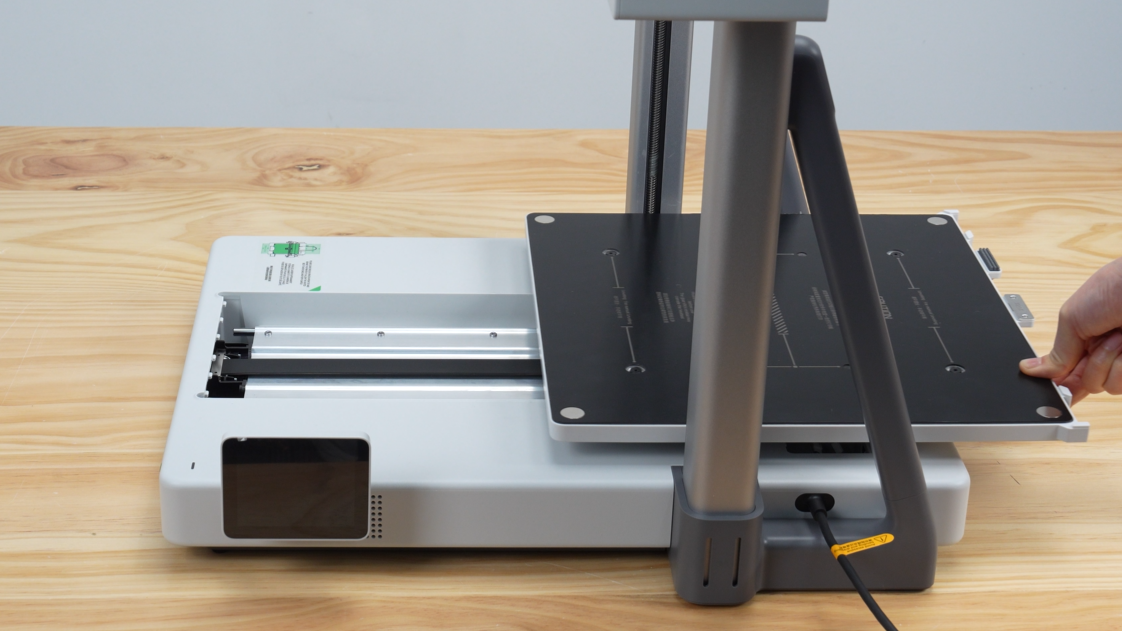

รูปที่ 28: ดัน Heatbed ไปด้านหลังสุดเพื่อเข้าถึงรางด้านหน้า

หยดน้ำมันบริเวณแกนเหล็กด้านหน้า

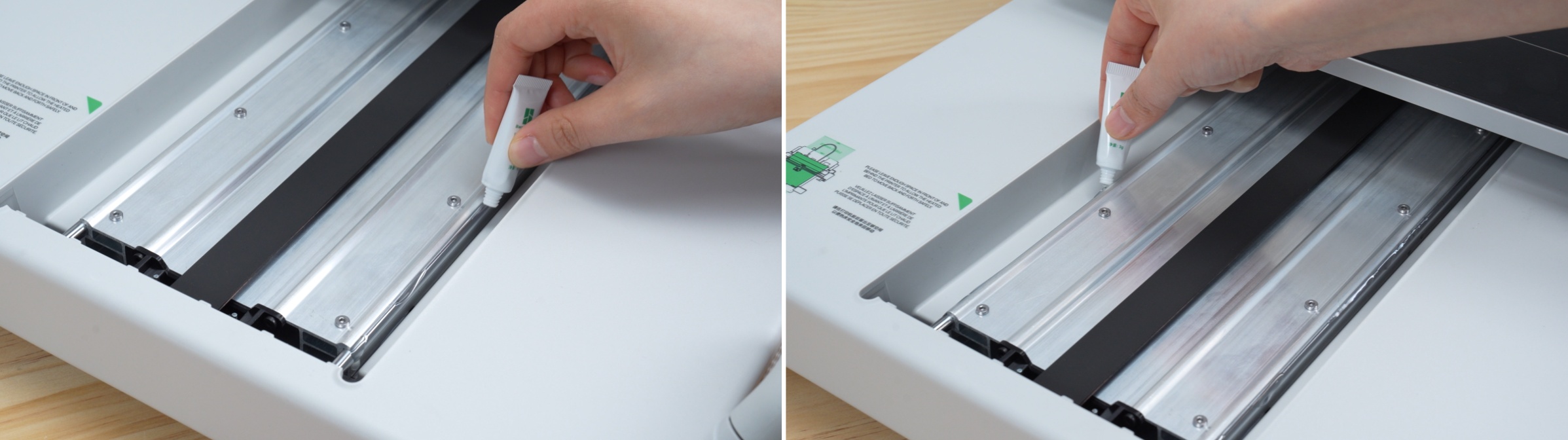

รูปที่ 29: หยดน้ำมันหล่อลื่นบริเวณแกนเหล็กด้านหน้าของเครื่อง

เกลี่ยน้ำมันให้เคลือบผิวโค้งของรางด้านหน้าอย่างสม่ำเสมอ

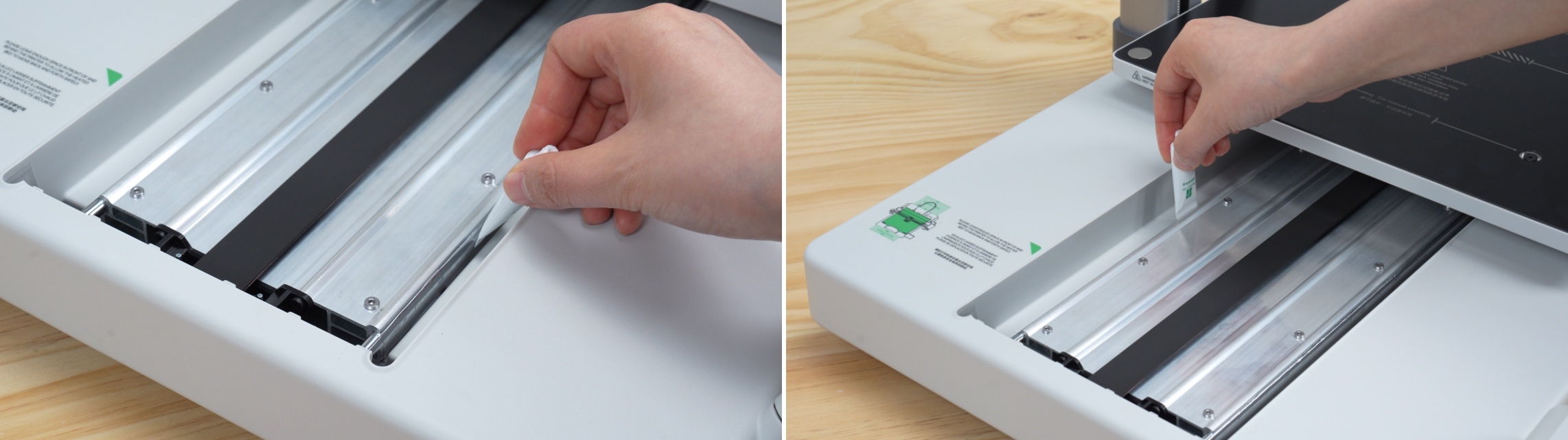

รูปที่ 30: เกลี่ยน้ำมันบนผิวโค้งของแกนเหล็กด้านหน้าให้ทั่ว

เลื่อน Heatbed ไป-กลับหลายครั้งเพื่อกระจายน้ำมัน

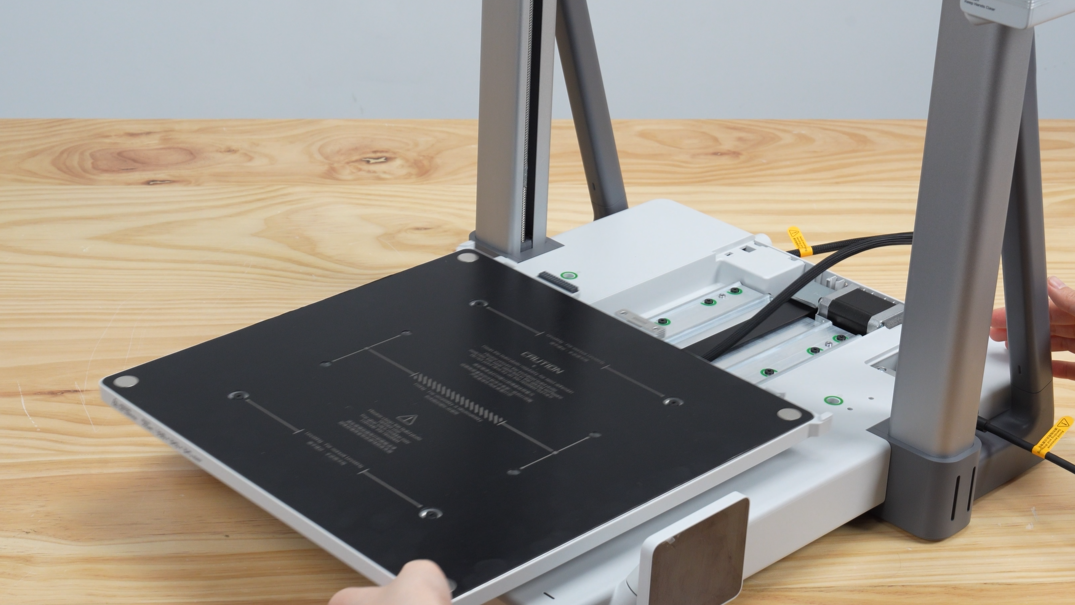

รูปที่ 31: เลื่อน Heatbed ไป-กลับเพื่อกระจายน้ำมันหล่อลื่นบนรางแกน Y

ขั้นตอนที่ 9: ใส่ Y-Axis Top Cover กลับเข้าที่

ดัน Heatbed มาไว้บริเวณกลางเครื่อง

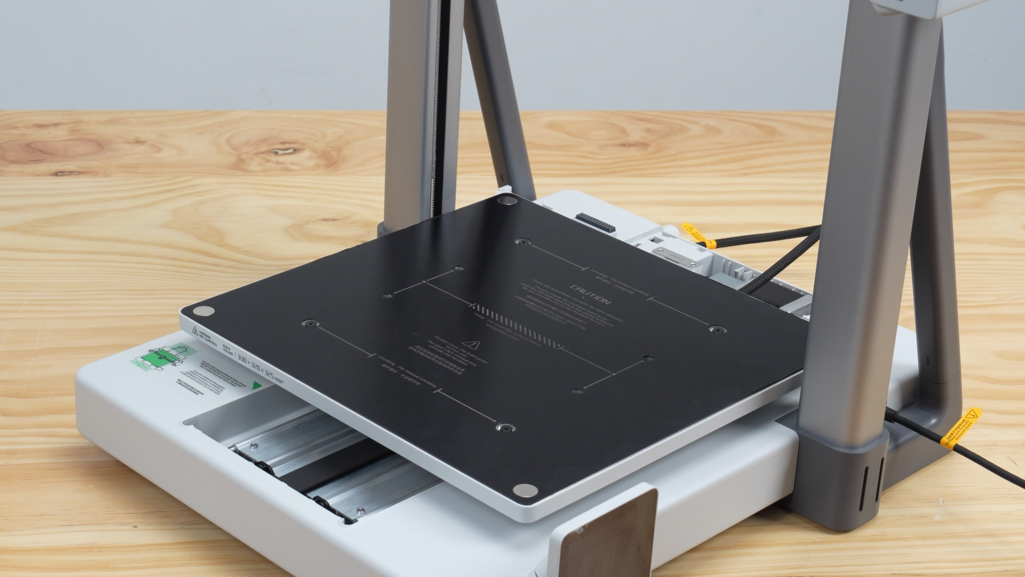

รูปที่ 32: ดัน Heatbed มาไว้บริเวณกลางเครื่องเพื่อใส่ Y-Axis Top Cover กลับเข้าที่

จัดเขี้ยวล็อกด้านหน้าของ Y-Axis Top Cover ให้ตรงกับร่องติดตั้ง แล้วเลื่อนเข้าที่อย่างนุ่มนวล

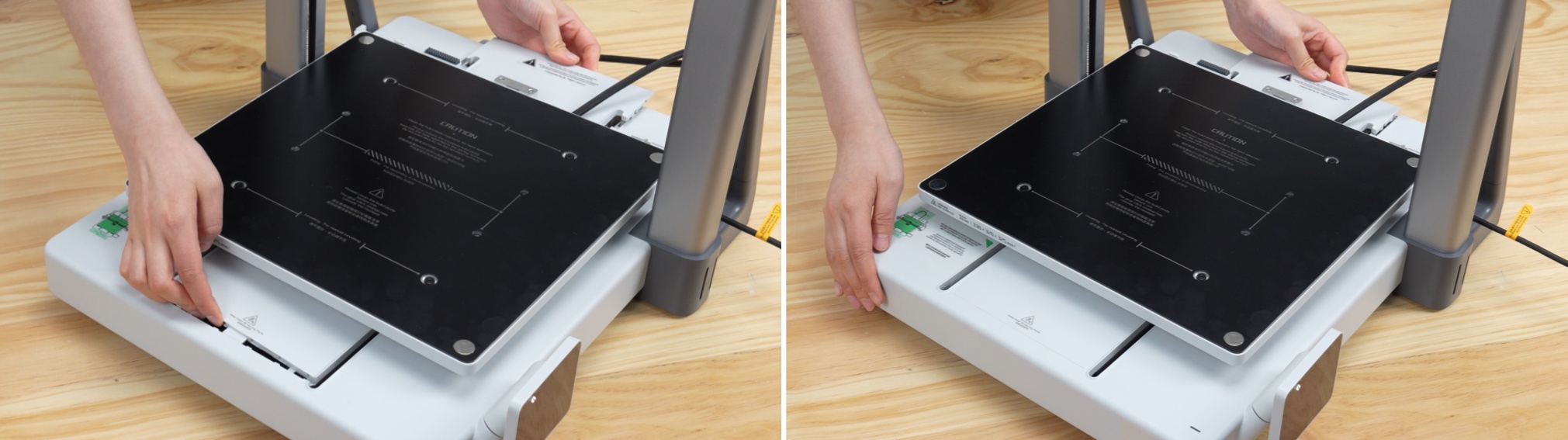

รูปที่ 33: สอดเขี้ยวล็อกด้านหน้าของ Y-Axis Top Cover เข้ากับร่องติดตั้ง

กดด้านท้ายของ Y-Axis Top Cover ลงให้เขี้ยวล็อกเข้าที่ครบถ้วน

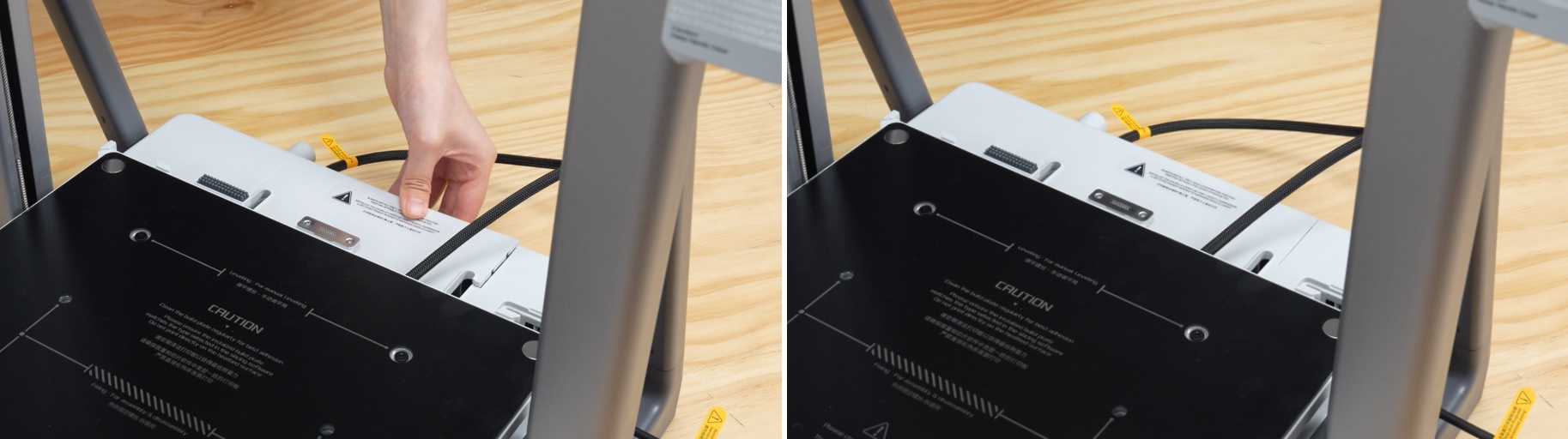

รูปที่ 34: กดด้านท้ายของ Y-Axis Top Cover ให้เขี้ยวล็อกเข้าที่ครบถ้วน

ขั้นตอนที่ 10: ต่อสาย Z Motor

ดัน Heatbed ไปทางด้านจอ ใช้ประแจ Allen งัดเทปยึดสายอย่างระมัดระวัง แล้วดึงออกด้วยมือ

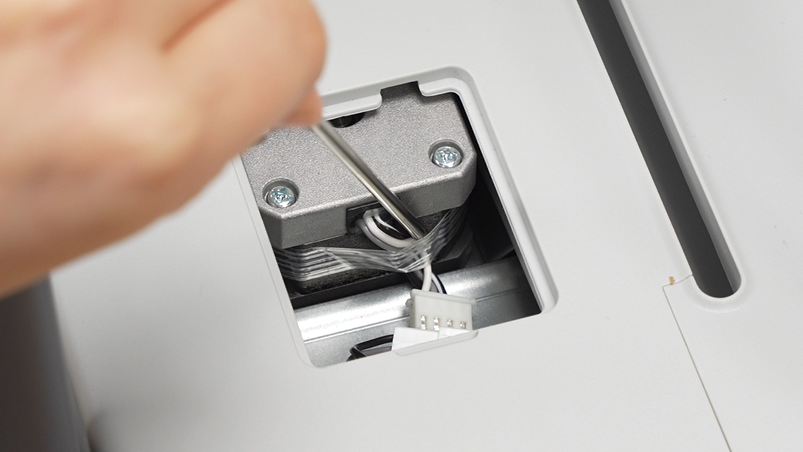

รูปที่ 35: ดัน Heatbed ไปทางด้านจอ ใช้ประแจ Allen งัดเทปยึดสายออกอย่างระวัง

ต่อสาย Z Motor ให้แน่น

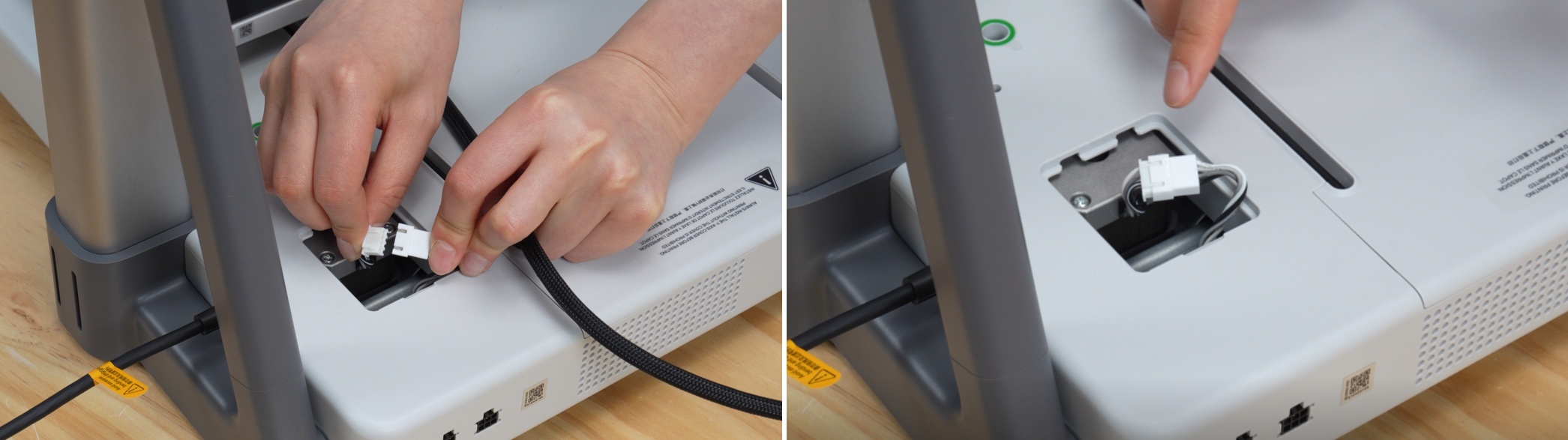

รูปที่ 36: ต่อสาย Z Motor เข้ากับพอร์ตให้แน่น

จัดสายกลับเข้าตำแหน่งโดยไม่ให้บังพื้นที่ติดตั้ง

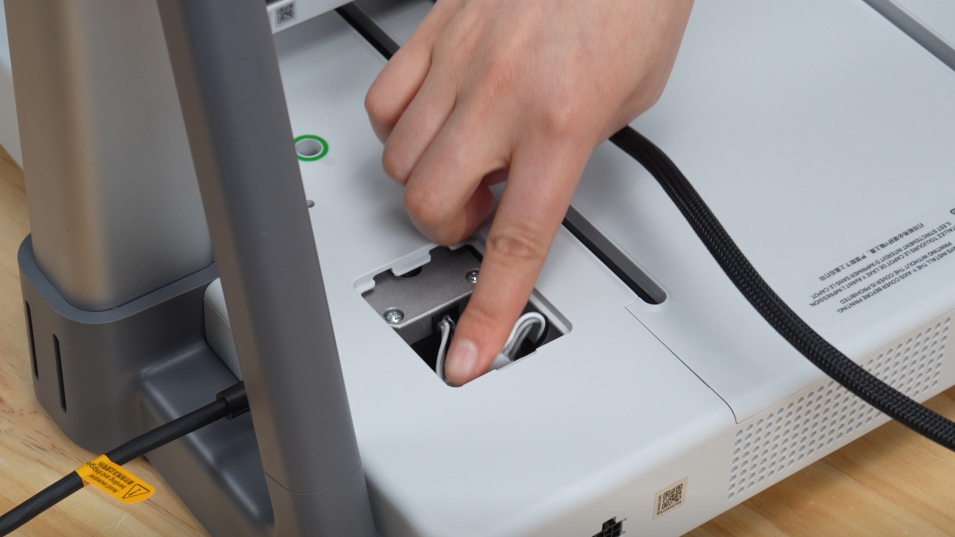

รูปที่ 37: จัดเก็บสายกลับเข้าตำแหน่งโดยไม่ให้บังพื้นที่ติดตั้งฝาครอบ

นำ Z Motor Cover จาก accessory box มาครอบในทิศทางที่ถูกต้อง

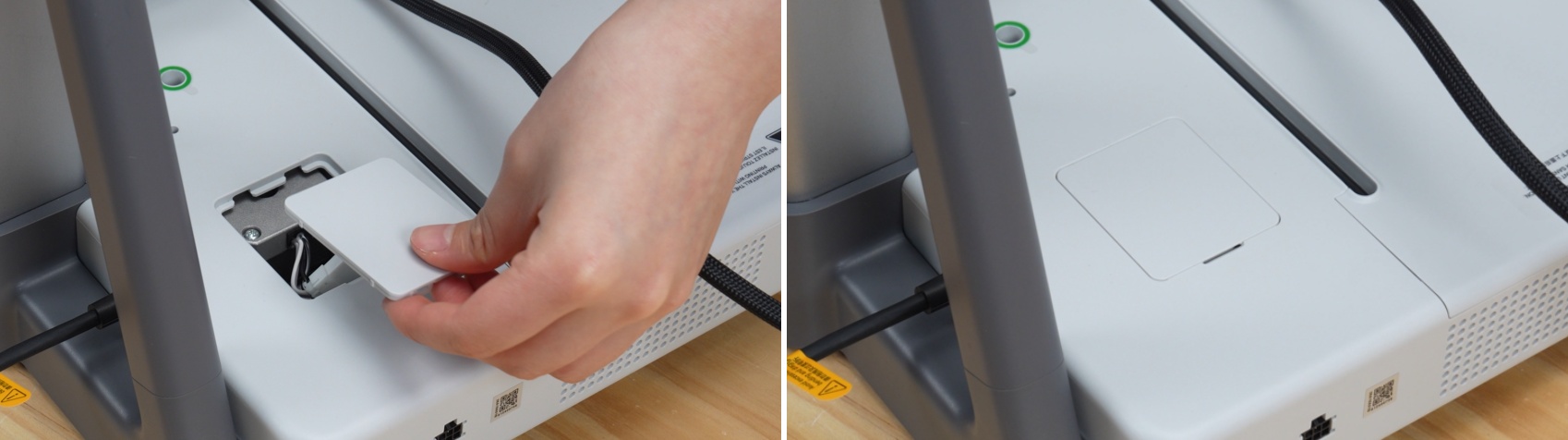

รูปที่ 38: ครอบฝา Z Motor Cover ในทิศทางที่ถูกต้อง

ขั้นตอนที่ 11: ต่อ Integrated Cable

จัด Integrated Cable ที่หัวเป็น USB C ให้ตรง ไม่บิด ไม่ไขว้ และไม่ถูกกดทับ

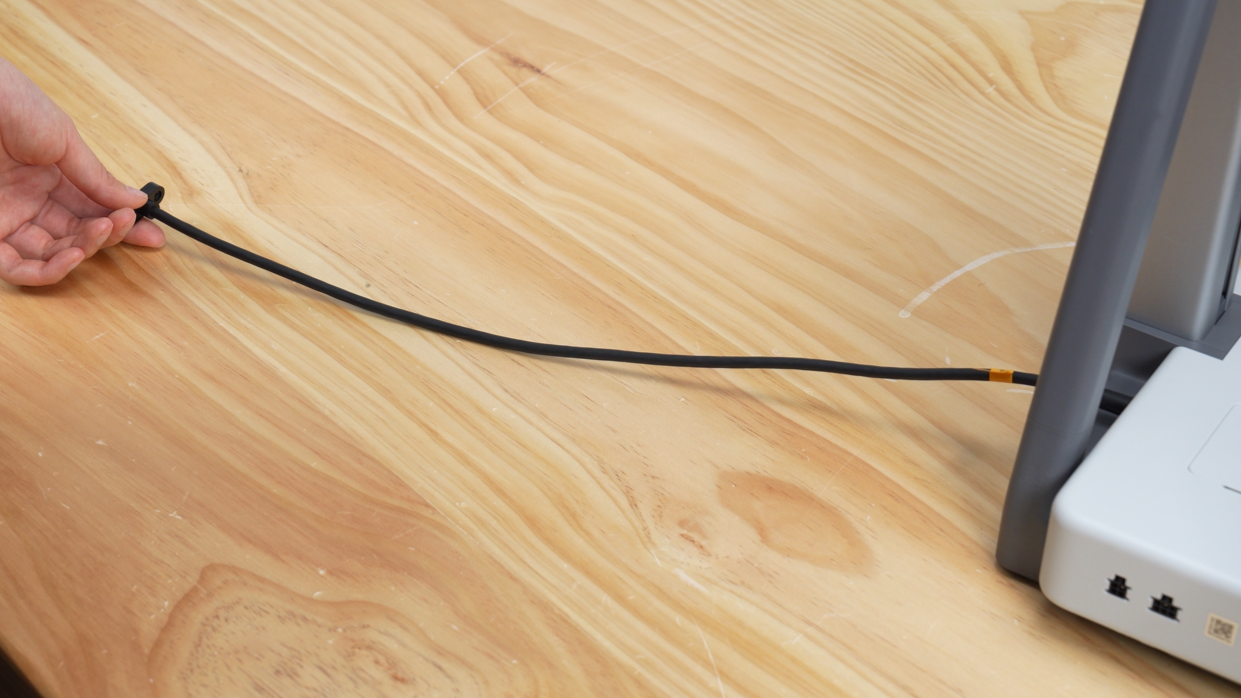

รูปที่ 39: จัด Integrated Cable ให้ตรง ไม่บิดหรือพับ

ตรวจทิศทางหัวต่อ โดยให้ตัวอักษร A หงายขึ้น แล้วเสียบ Integrated Cable เข้าด้านหลังกล่อง X Motor

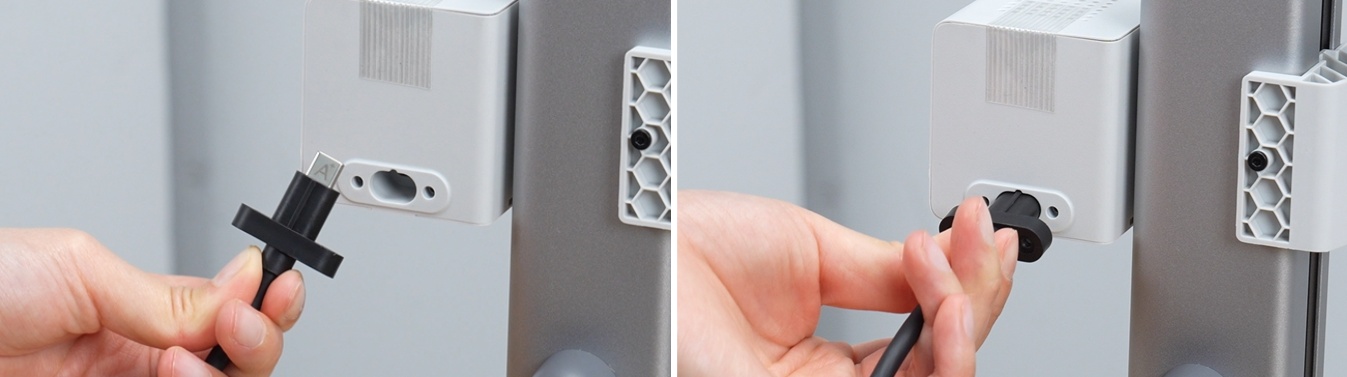

รูปที่ 40: เสียบ Integrated Cable เข้าด้านหลังกล่อง X Motor โดยให้ตัวอักษร A หงายขึ้น

ขัน Screws for Integrated Cable จำนวน 2 ตัวเพื่อยึดสายให้แน่น

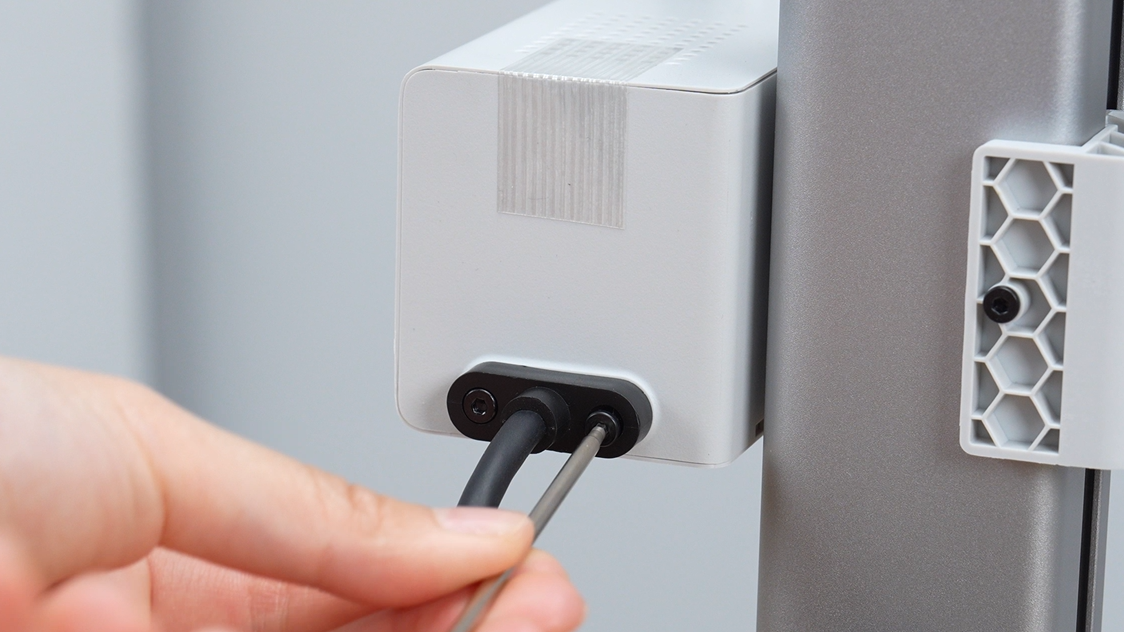

รูปที่ 41: ขันน็อต 2 ตัวเพื่อยึด Integrated Cable

ขั้นตอนที่ 12: ถอดตัวล็อกแกน Z

ใช้ประแจ H2.0 คลายน็อต 4 ตัวของตัวล็อกแกน Z

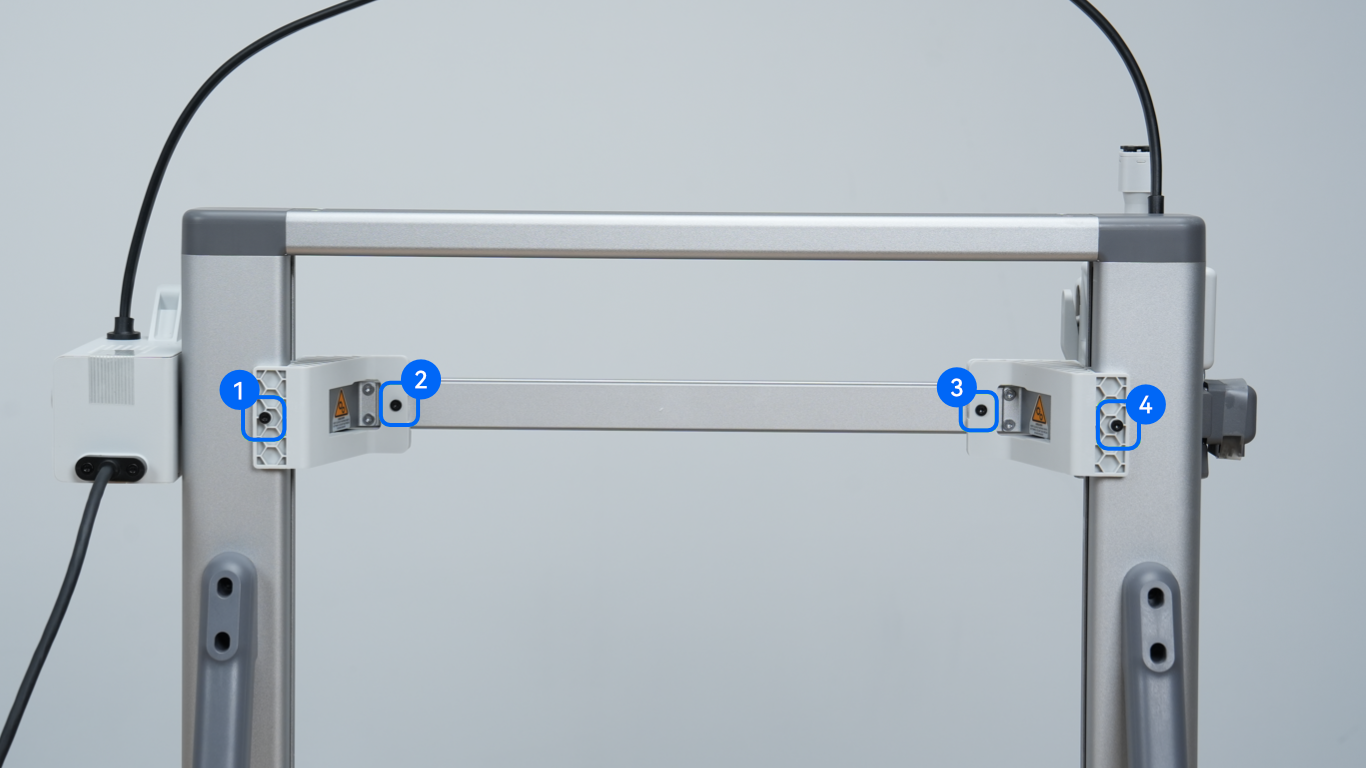

รูปที่ 42: คลายน็อต 4 ตัวของตัวล็อกแกน Z ด้วยประแจ H2.0

ถอดตัวล็อกแกน Z ทั้ง 2 ชิ้นออกจากเครื่อง

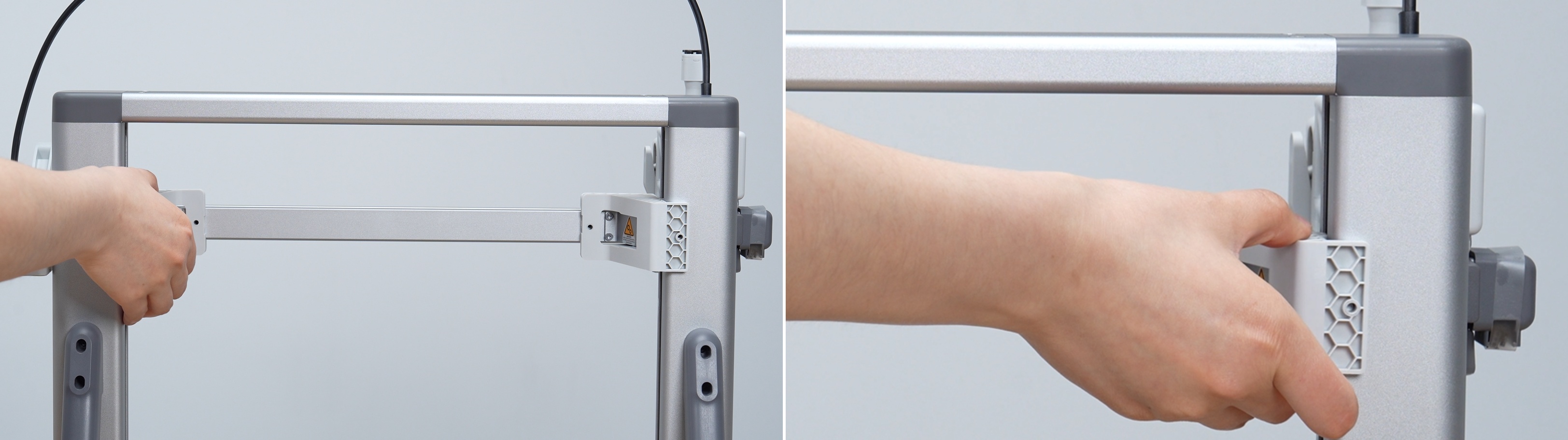

รูปที่ 43: ถอดตัวล็อกแกน Z ทั้ง 2 ชิ้นออกจากเครื่อง

ขั้นตอนที่ 13: ติดตั้ง Purge Wiper

เลื่อน Toolhead มาไว้ตรงกลางรางก่อนเริ่มติดตั้ง Purge Wiper เพื่อให้มีพื้นที่เสียบชิ้นส่วนและจัดสายได้สะดวก

หากไม่ได้เลื่อน Toolhead มาไว้กลางเครื่องก่อนติดตั้ง Purge Wiper ตัว Purge Wiper อาจชนหรือติดกับ Toolhead ทำให้เกิด error หรือเสียงผิดปกติระหว่างใช้งาน

เลื่อน Toolhead มาไว้กลาง Linear Rail

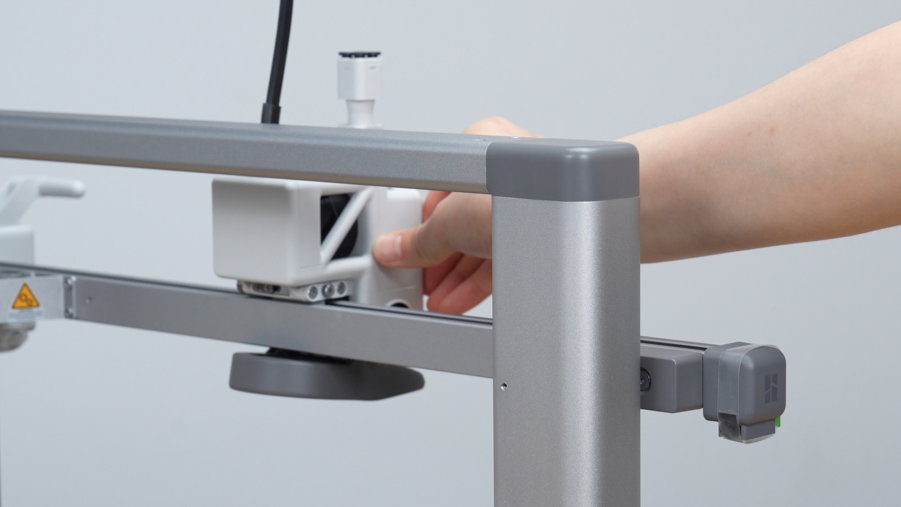

รูปที่ 44: เลื่อนหัวพิมพ์มาไว้กลางราง Linear Rail ก่อนติดตั้ง Purge Wiper

นำ Purge Wiper ออกจาก accessory box แล้วเปิดฝาหลัง

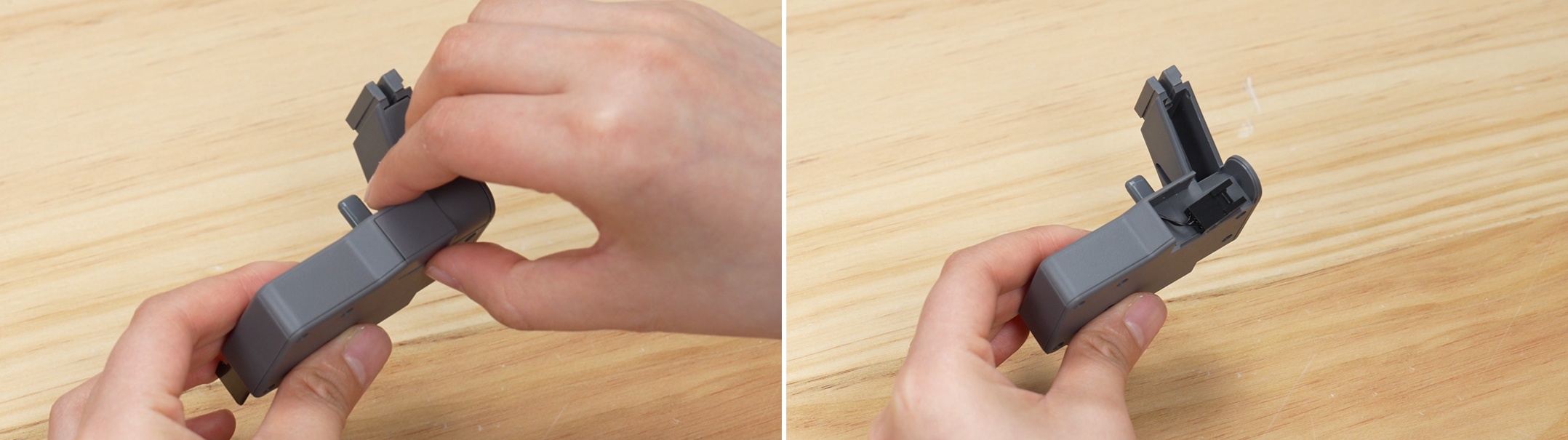

รูปที่ 45: เปิดฝาหลังของ Purge Wiper ก่อนนำเข้าติดตั้ง

ประคองสายที่ปลายแกน X ไม่ให้บังร่อง จากนั้นเลื่อน Purge Wiper เข้า slot

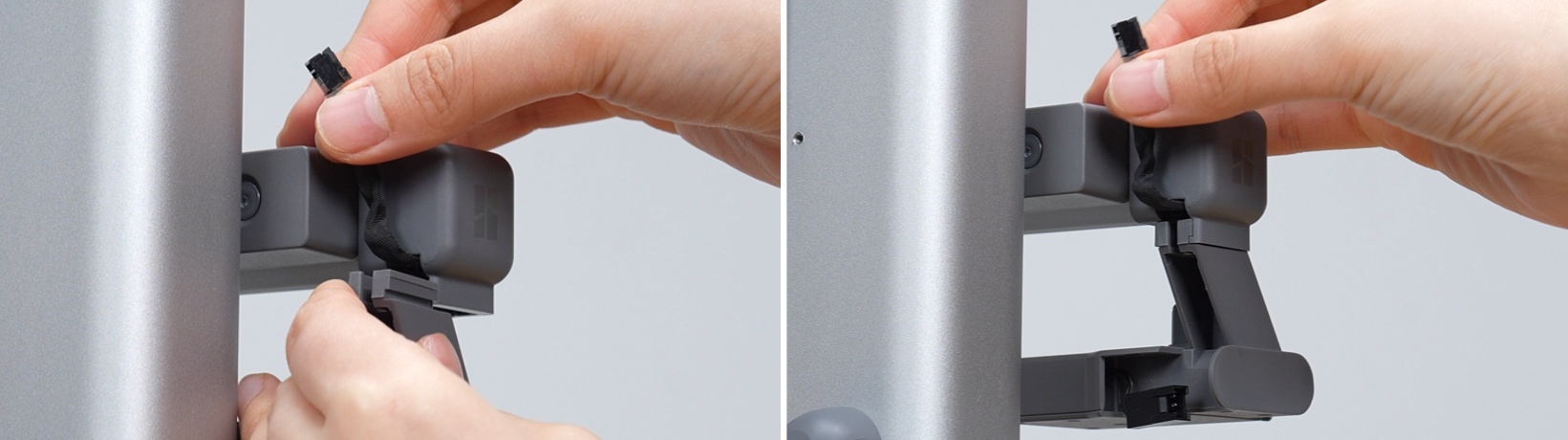

รูปที่ 46: ประคองสายปลายแกน X ไม่ให้บังร่อง แล้วเลื่อน Purge Wiper เข้า slot

ขัน Screw for Purge Wiper จำนวน 1 ตัวด้วยประแจ H2.0

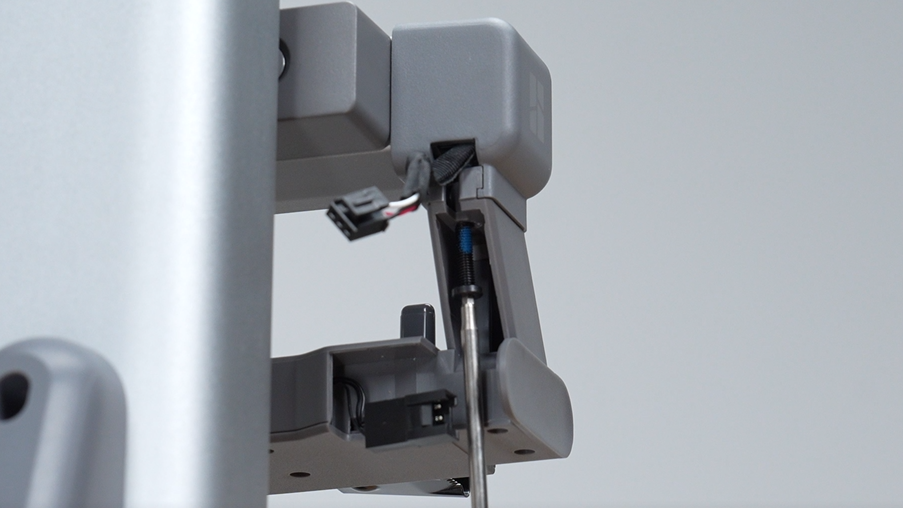

รูปที่ 47: ขันน็อตยึด Purge Wiper 1 ตัวด้วยประแจ H2.0

เสียบสายเชื่อมต่อเข้ากับพอร์ต

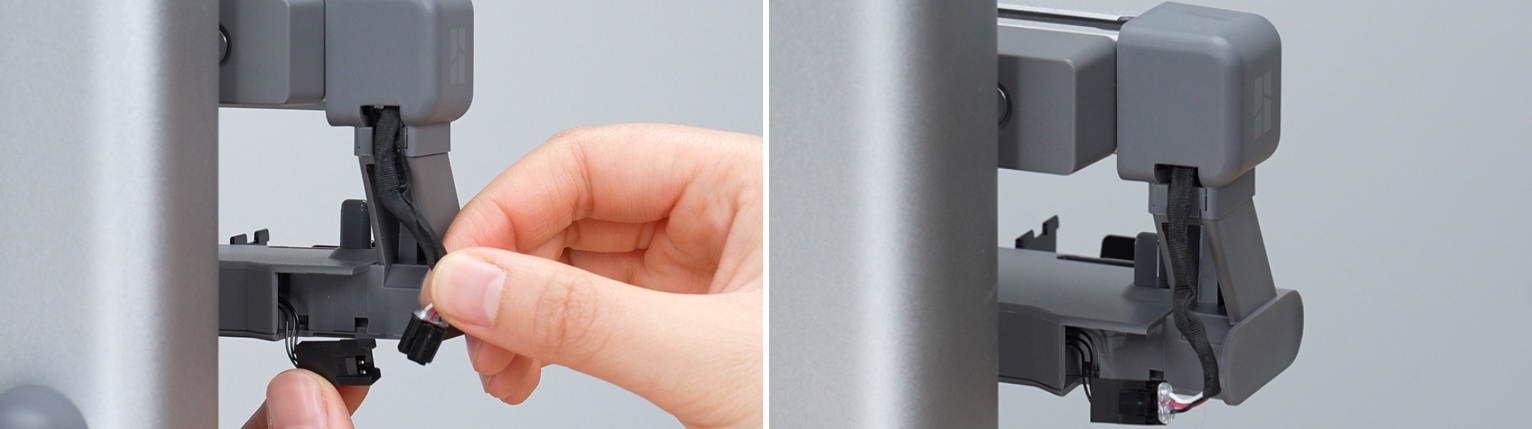

รูปที่ 48: เสียบสายเชื่อมต่อเข้ากับพอร์ตของ Purge Wiper

จัดสายเข้าช่อง cable channel และให้หัวต่ออยู่ด้านซ้าย

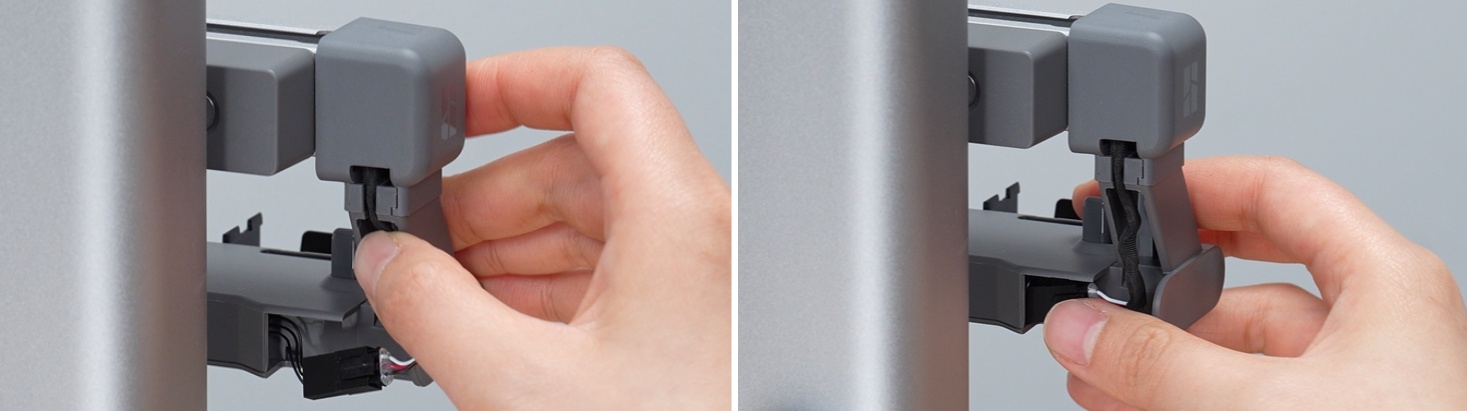

รูปที่ 49: จัดสายเข้าช่อง cable channel และให้หัวต่ออยู่ทางซ้าย

ตรวจให้สายอยู่ในตำแหน่งตามภาพ แล้วใส่ฝาหลัง Purge Wiper กลับเข้าที่

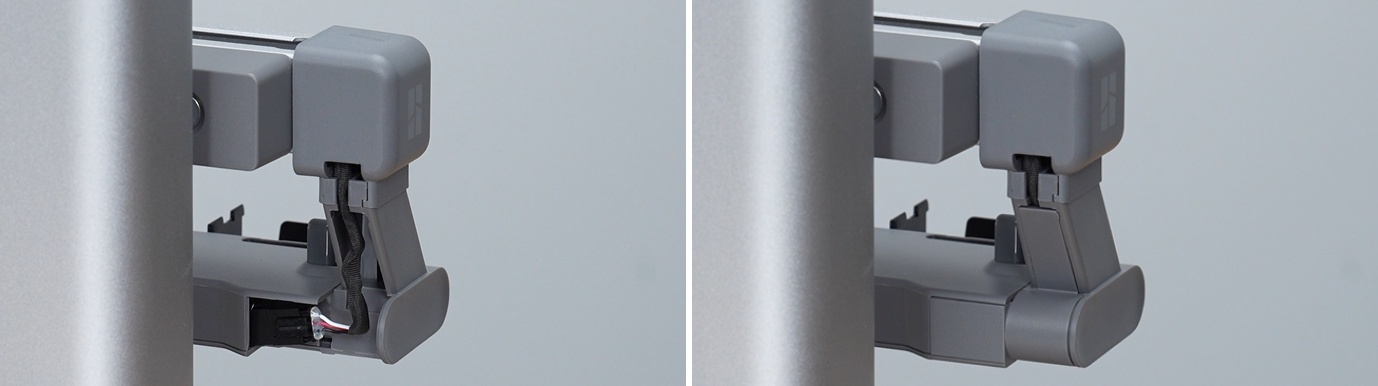

รูปที่ 50: ตรวจแนวสายให้ถูกต้อง แล้วใส่ฝาหลัง Purge Wiper กลับเข้าที่

ขั้นตอนที่ 14: กาง Touchscreen

กาง Touchscreen ออกมาในตำแหน่งใช้งาน โดยไม่บิดหรือดึงสายหน้าจอ

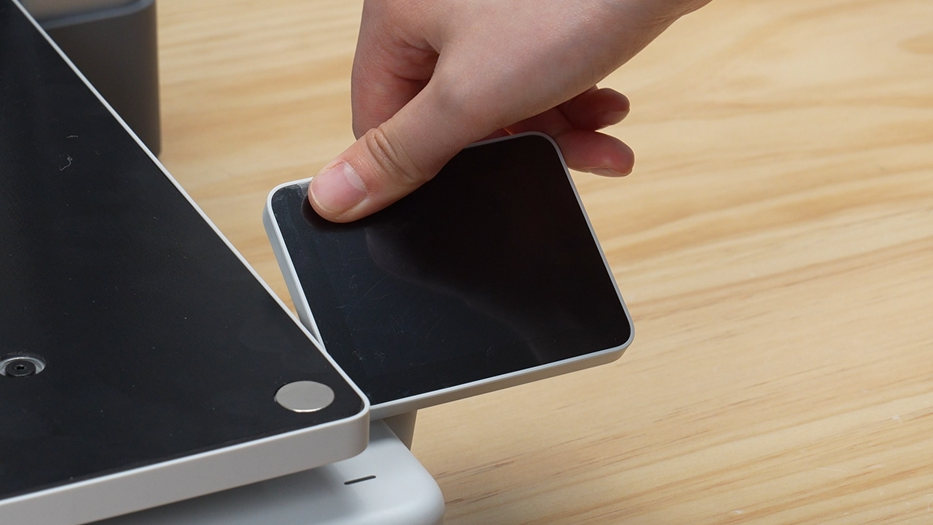

รูปที่ 51: กาง Touchscreen ออกมาในตำแหน่งใช้งาน

ขั้นตอนที่ 15: ติดตั้ง Build Plate

จับ Build Plate ด้วยสองมือ จัดขอบแผ่นให้ตรงกับ Heatbed แล้ววางลงเบา ๆ ให้แนบกับพื้นผิวแม่เหล็ก

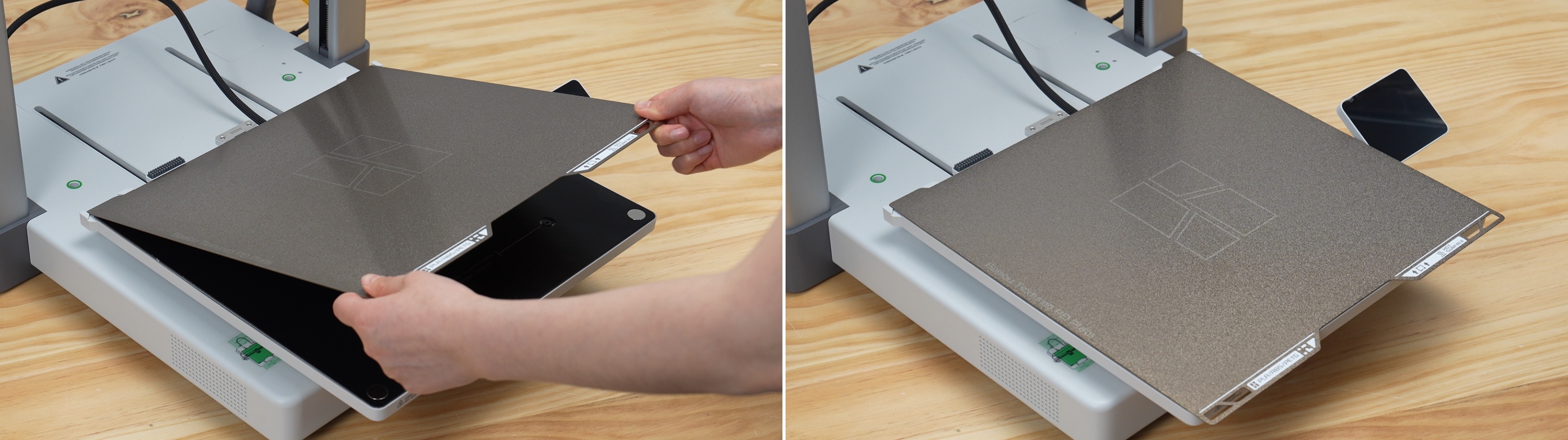

รูปที่ 52: จับ Build Plate ด้วยสองมือ จัดขอบให้ตรงกับ Heatbed แล้ววางลงเบา ๆ

ขั้นตอนที่ 16: ลอกฟิล์มและแกะเทปป้องกัน

ลอกฟิล์มป้องกันออกจากหน้าจอและ MicroSD Card

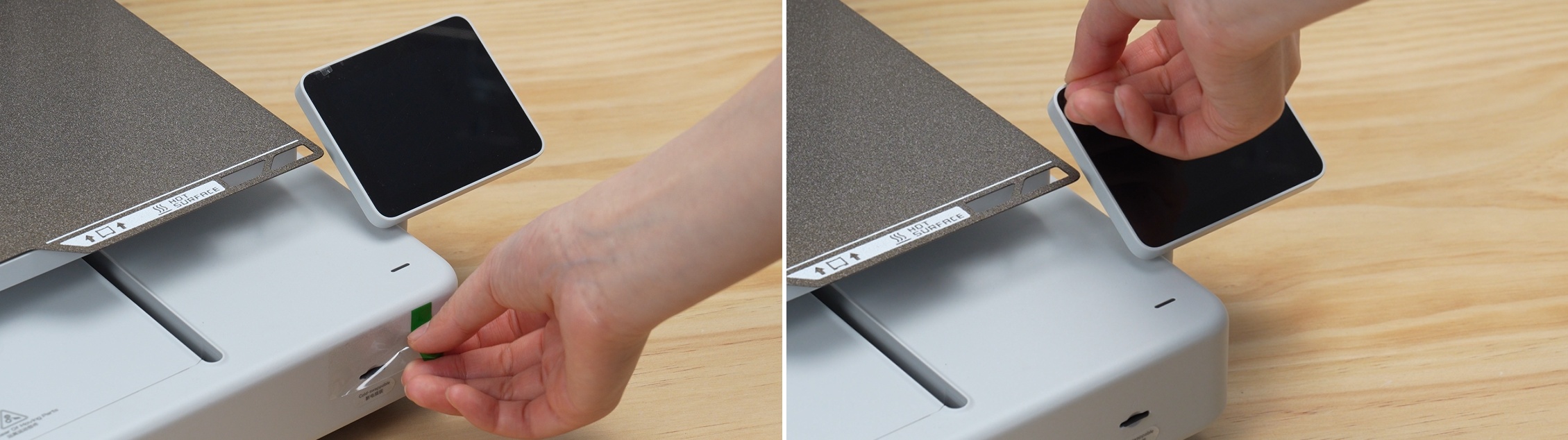

รูปที่ 53: ลอกฟิล์มป้องกันออกจากหน้าจอและ MicroSD Card

แกะเทปบริเวณ Toolhead

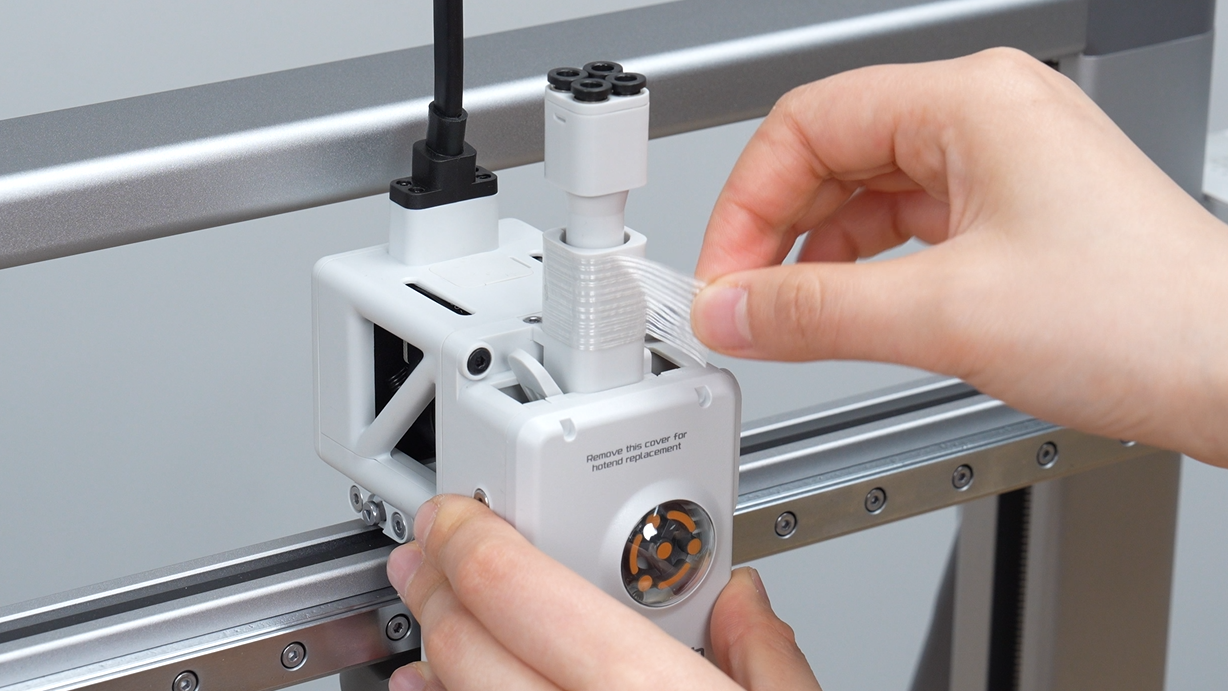

รูปที่ 54: แกะเทปที่ยึดบริเวณ Toolhead ออก

แกะเทปด้านหน้าและด้านหลังของกล่อง X Motor

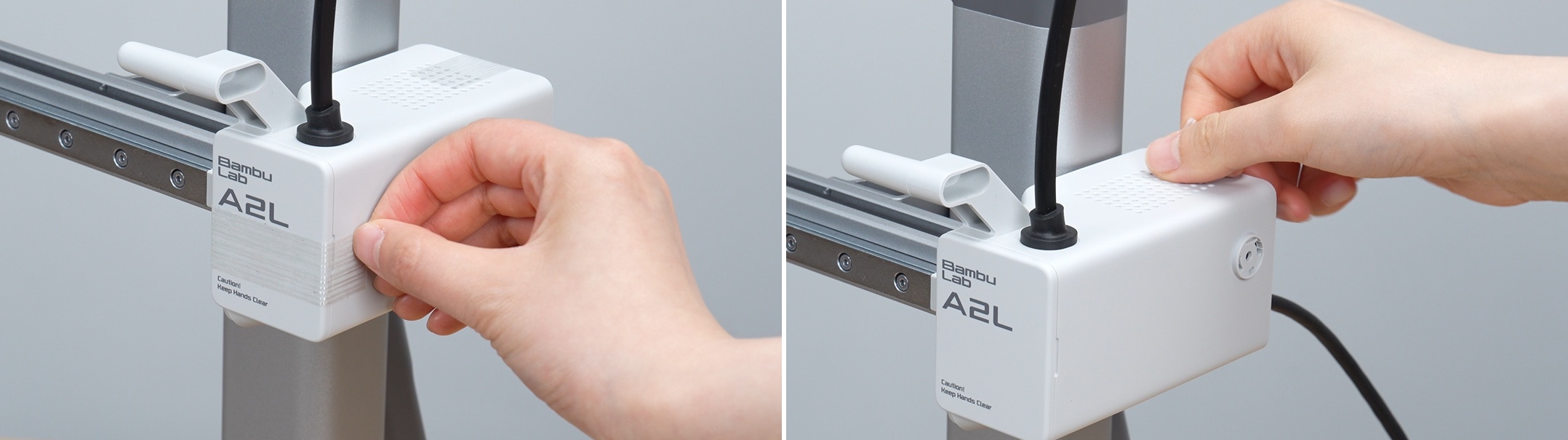

รูปที่ 55: แกะเทปด้านหน้าและด้านหลังของกล่อง X Motor ออก

เปิด Privacy Cover

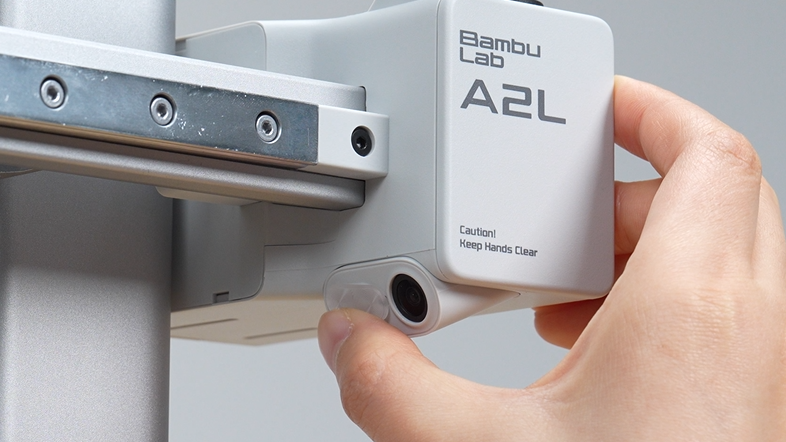

รูปที่ 56: เปิดฝาครอบ Privacy Cover ด้วยการหมุนแผ่นพลาสติกที่บังกล้อง

ขั้นตอนที่ 17: ติดตั้ง External Spool Holder และต่อท่อ PTFE

นำ External Spool Holder ออกมาติดตั้งเข้ากับ Frame

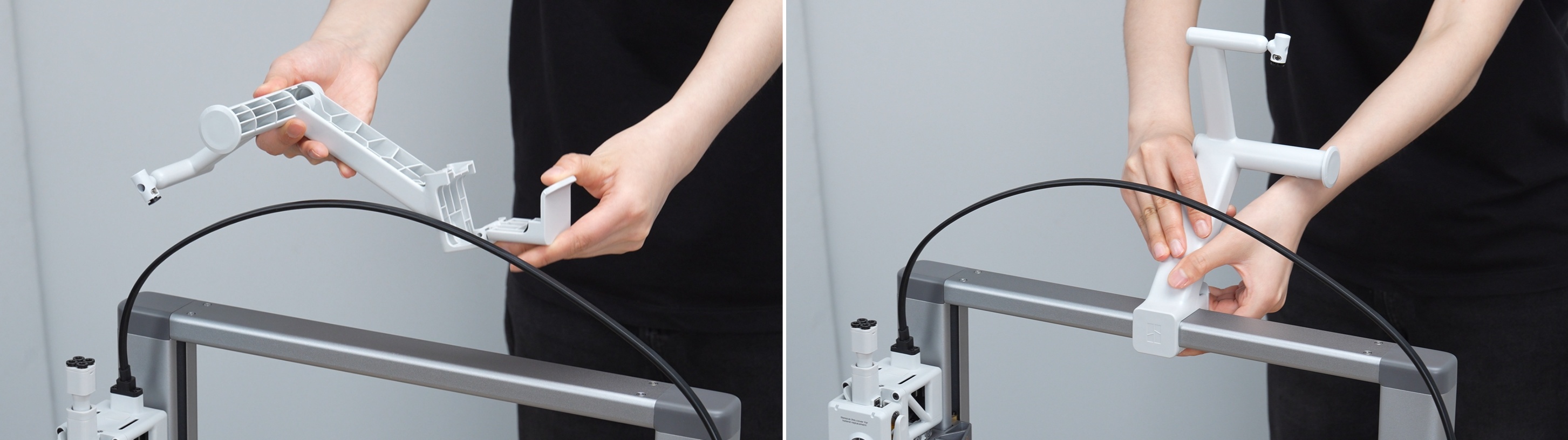

รูปที่ 57: ติดตั้ง External Spool Holder เข้ากับ Frame

นำท่อ PTFE มาต่อ โดยต่อปลายด้านหนึ่งเข้ากับ tube connector บน bracket และต่ออีกด้านเข้ากับช่องรับเส้นใดก็ได้บน Toolhead

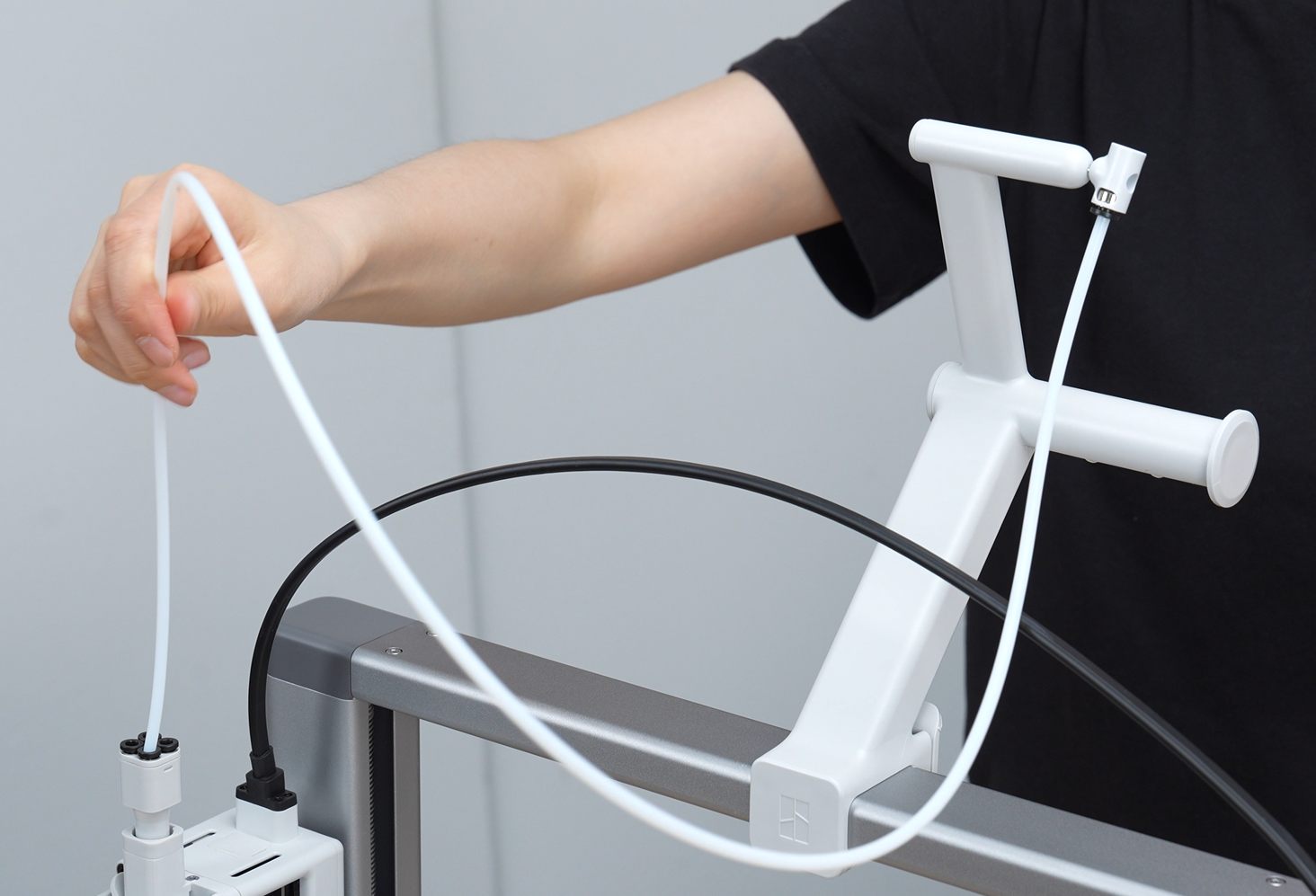

รูปที่ 58: ต่อท่อ PTFE จาก connector บน bracket ไปยังช่องรับเส้นใดก็ได้บน Toolhead

ขั้นตอนที่ 18: เปิดเครื่อง

เสียบ Power Cable เข้ากับตัวเครื่องและแหล่งจ่ายไฟ จากนั้นเปิดสวิตช์เครื่อง

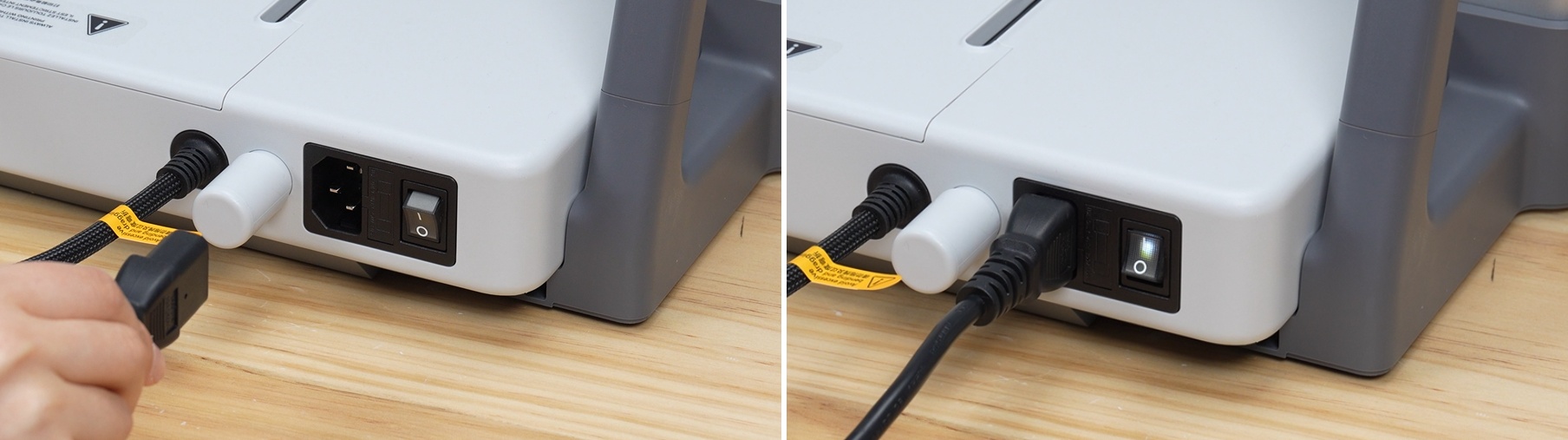

รูปที่ 59: เสียบสายไฟและเปิดสวิตช์เครื่อง

ขั้นตอนที่ 19: ทำ Initial Calibration ตามหน้าจอ

ตรวจให้แน่ใจว่า Build Plate ถูกติดตั้งอยู่บน Heatbed แล้ว หลังเปิดเครื่องให้ทำตามคำแนะนำบนหน้าจอเพื่อดำเนินการ initialization และ calibration ของเครื่อง

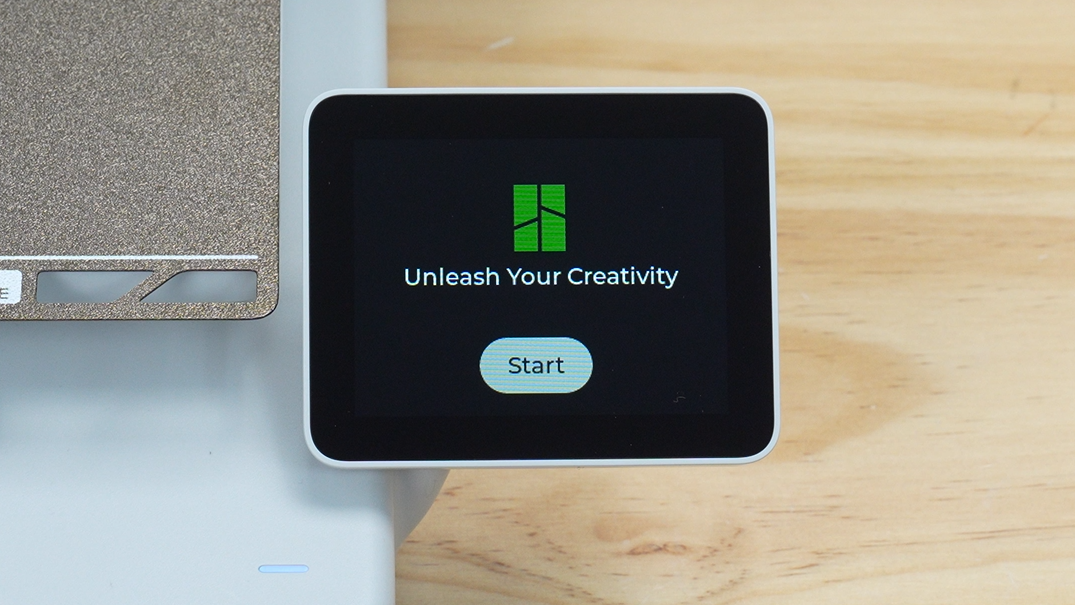

รูปที่ 60: ทำ Initial Calibration ตามคำแนะนำบนหน้าจอ

หากข้ามขั้นตอนเชื่อมต่อเครือข่ายหรือ bind เครื่องกับ Bambu Handy ระหว่างแกะกล่อง สามารถกลับไปตั้งค่าเครือข่ายและ bind เครื่องได้ภายหลังจากเครื่อง calibration เสร็จแล้ว

การใช้ PTFE Tube Coupler เมื่อต้องเชื่อมต่อ AMS รุ่นอื่น

หากต้องการเชื่อมต่อ A2L กับ AMS, AMS 2 Pro หรือ AMS HT สามารถใช้ PTFE Tube Coupler เพื่อเชื่อมต่อระบบท่อส่งเส้นได้โดยตรง รายละเอียดการต่อควรอ้างอิงคู่มือ A2L AMS Connection Guide เพิ่มเติมก่อนใช้งานจริง

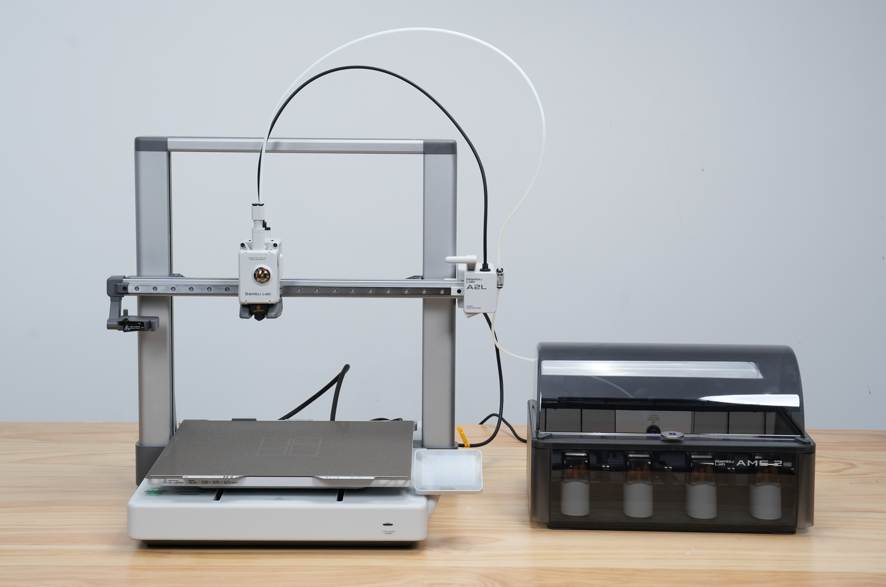

รูปที่ 61: ภาพรวมการใช้ PTFE Tube Coupler สำหรับเชื่อมต่อ AMS รุ่นอื่นกับ A2L

สรุปหลังประกอบเสร็จ

เมื่อทำครบทุกขั้นตอนแล้ว ควรตรวจซ้ำ 4 จุดก่อนใช้งานจริง ได้แก่ น็อตยึด Base Housing ทั้ง 10 ตัว, สาย Integrated Cable และ Z Motor, ตำแหน่ง Purge Wiper และการวาง Build Plate บน Heatbed การตรวจซ้ำก่อน calibration จะช่วยลดปัญหาเครื่องเคลื่อนที่ผิดปกติหรือเกิด error ในรอบเริ่มต้น
