แนะนำส่วนประกอบของเครื่อง

อธิบายโครงสร้างหลักของเครื่อง Bambu Lab A2L ตั้งแต่ระบบแกนการเคลื่อนที่ ชุดหัวพิมพ์ ระบบป้อนเส้น ชุด Hotend, ระบบทำความสะอาดหัวฉีด, Heatbed, Build Plate, หน้าจอ และกล้องภายในเครื่อง เหมาะสำหรับผู้ใช้ที่ต้องการทำความเข้าใจตำแหน่งและหน้าที่ของชิ้นส่วนต่าง ๆ บนเครื่อง A2L ก่อนเริ่มใช้งานจริง หรือก่อนทำการบำรุงรักษาเบื้องต้น การรู้ตำแหน่งของชิ้นส่วนจะช่วยให้สื่อสารกับทีมซัพพอร์ตได้ชัดเจนขึ้น และลดความเสี่ยงจากการจับหรือถอดชิ้นส่วนผิดตำแหน่ง

ภาพรวมระบบของเครื่อง A2L

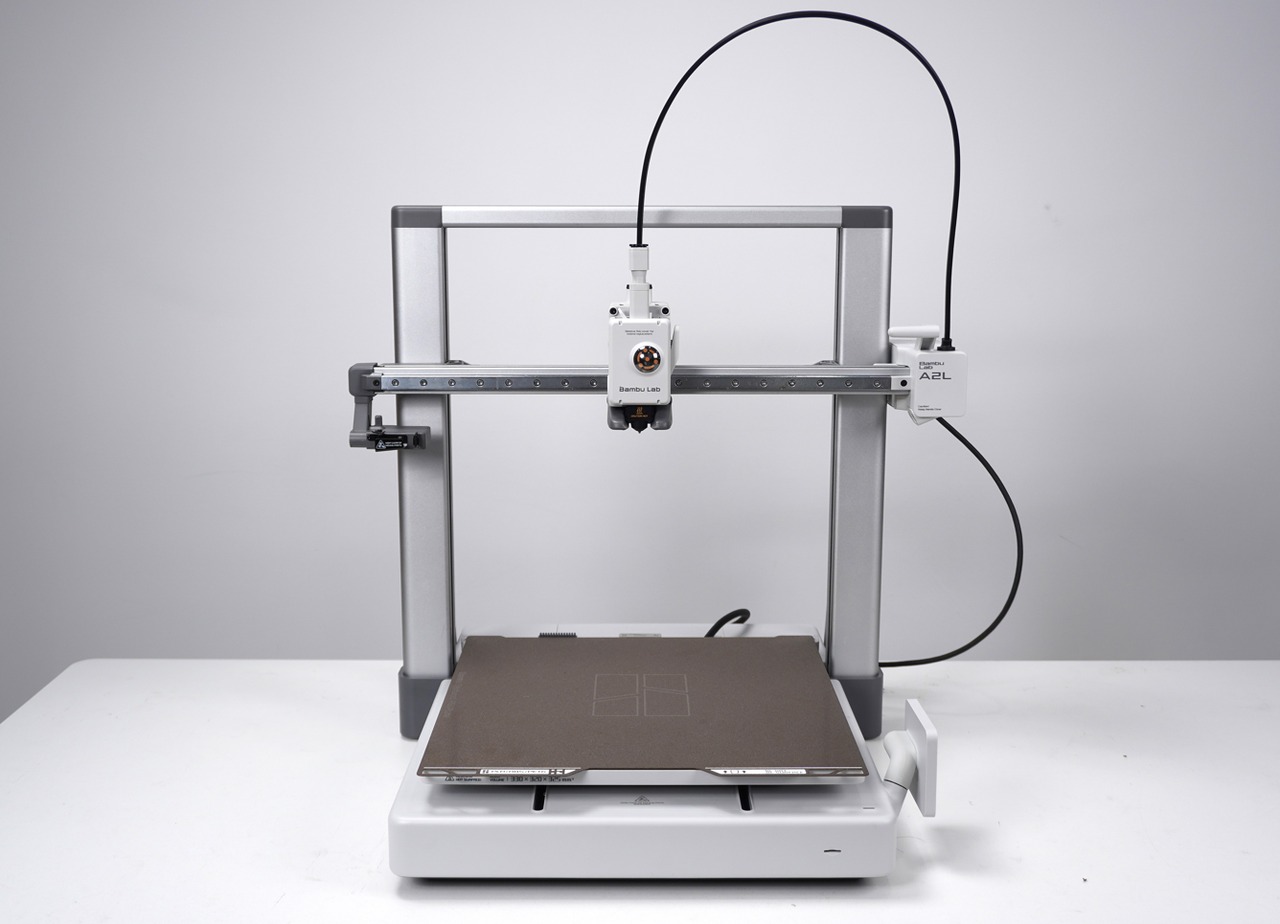

Bambu Lab A2L ใช้ระบบการเคลื่อนที่แบบ Cartesian Coordinate Motion System ซึ่งประกอบด้วยแกน X, แกน Y และแกน Z โดยพื้นที่พิมพ์สูงสุดของเครื่องอยู่ที่ 330 × 320 × 325 มม. ระบบแกนทั้งสามทำงานประสานกันเพื่อควบคุมตำแหน่งของหัวพิมพ์และแท่นพิมพ์ในระหว่างการพิมพ์สามมิติ

ระบบหลัก	หน้าที่โดยสรุป	จุดที่ผู้ใช้ควรรู้
X-Axis	ควบคุมการเคลื่อนที่ซ้าย-ขวาของหัวพิมพ์	หัวพิมพ์ติดตั้งอยู่กับสไลเดอร์บนรางแนวนอน
Y-Axis	ควบคุมการเคลื่อนที่หน้า-หลังของแท่นพิมพ์	Build Plate เคลื่อนที่ตามรางแกน Y
Z-Axis	ควบคุมระดับสูง-ต่ำของหัวพิมพ์เมื่อเทียบกับแท่นพิมพ์	ใช้ชุดสกรูนำทางคู่และสายพานซิงโครนัส

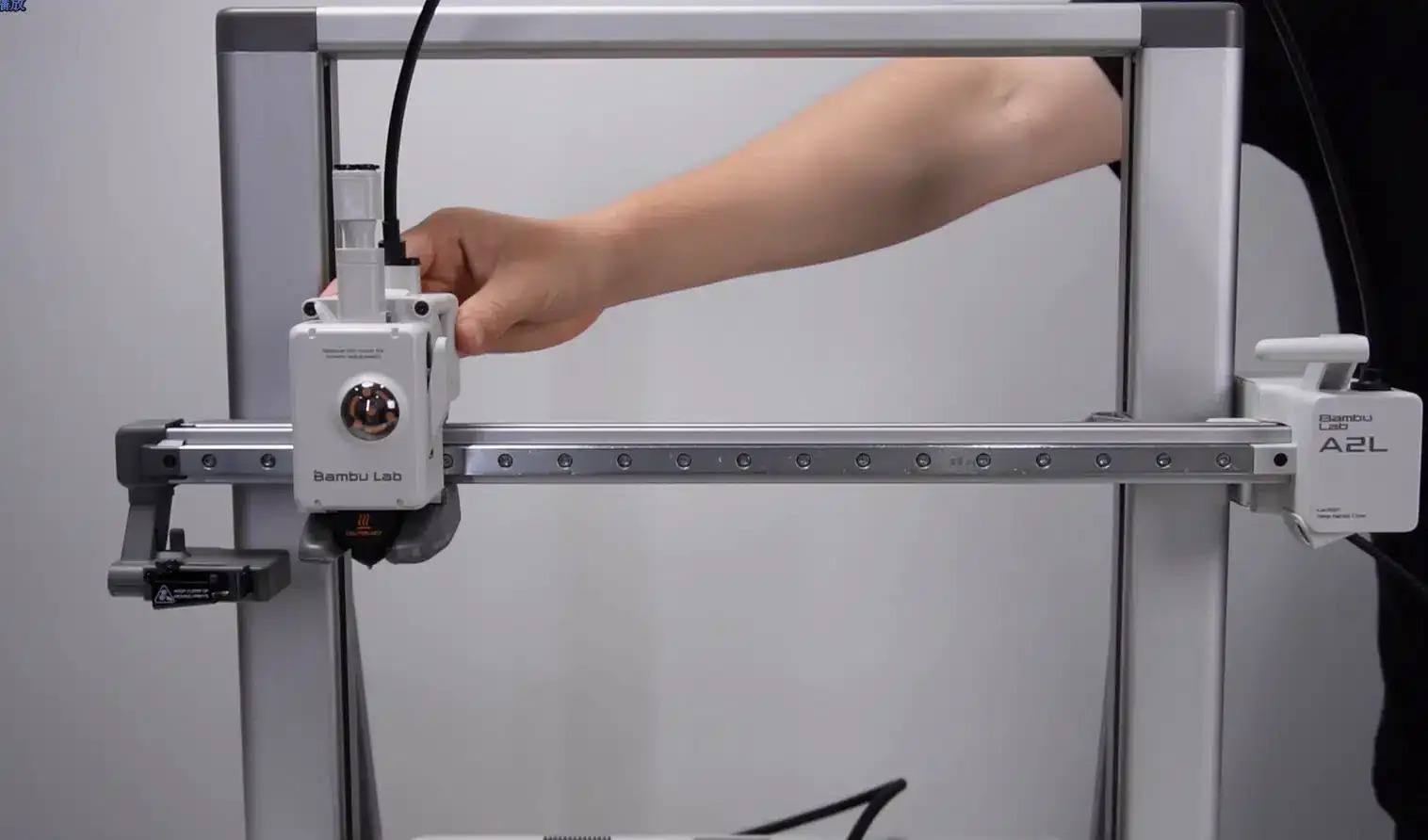

ระบบแกน X

ระบบแกน X ของ A2L ประกอบด้วยราง Linear Rail คุณภาพสูงและคาน Crossbeam โดยหัวพิมพ์จะยึดอยู่กับสไลเดอร์ของราง  มี Stepping มอเตอร์ควบคุมให้หัวฉีดเคลื่อนที่ไปทางซ้ายหรือขวาบนราง

ระบบแกน Y

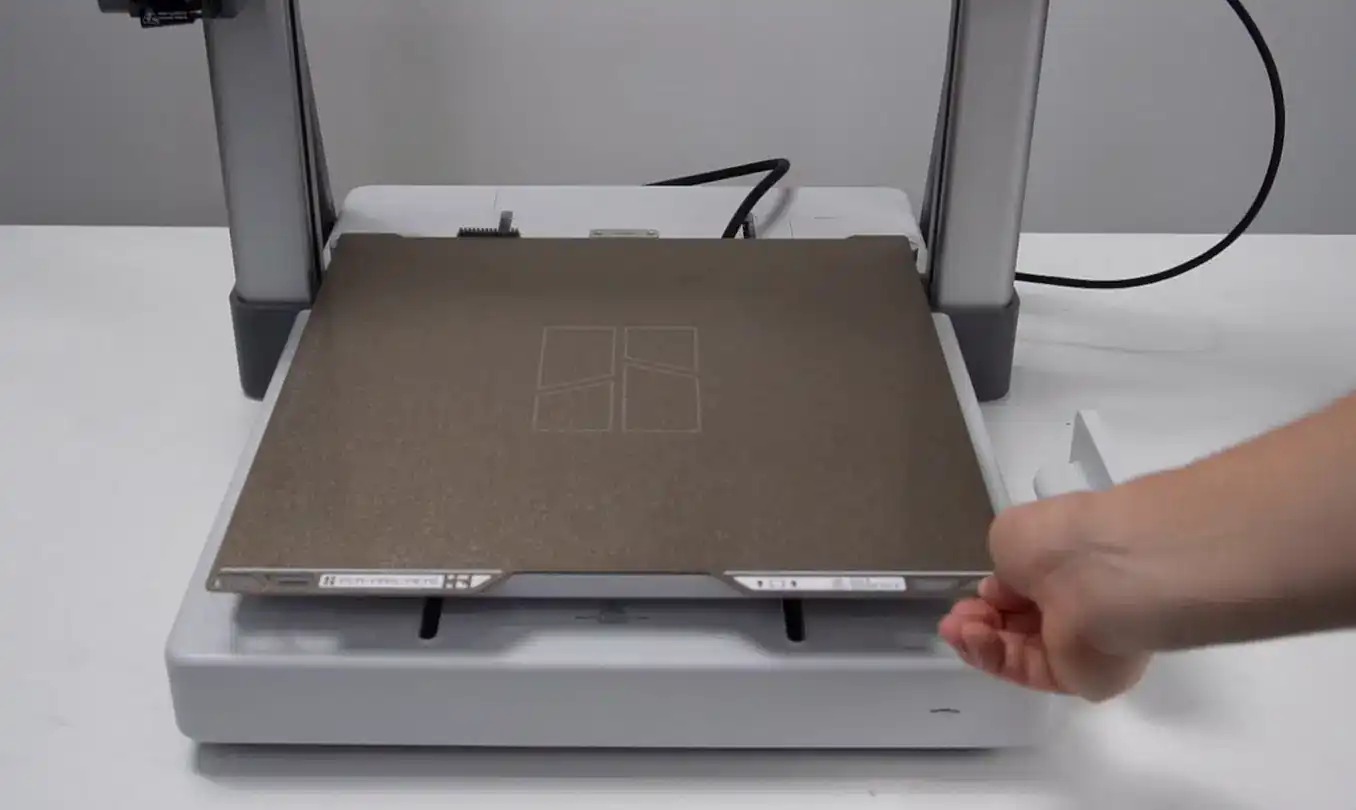

ระบบแกน Y ประกอบด้วยรางนำทางแนวนอนและชุด Build Plate ตัวแท่นพิมพ์จะยึดอยู่กับฐานสไลเดอร์ของราง ทำให้สามารถเคลื่อนที่ไปด้านหน้าและด้านหลังได้อย่างแม่นยำ การเคลื่อนที่ของแกน Y จึงเป็นส่วนสำคัญที่ทำให้หัวฉีดสามารถสร้างชิ้นงานบนพื้นที่พิมพ์ได้ครบทั้งระนาบ XY

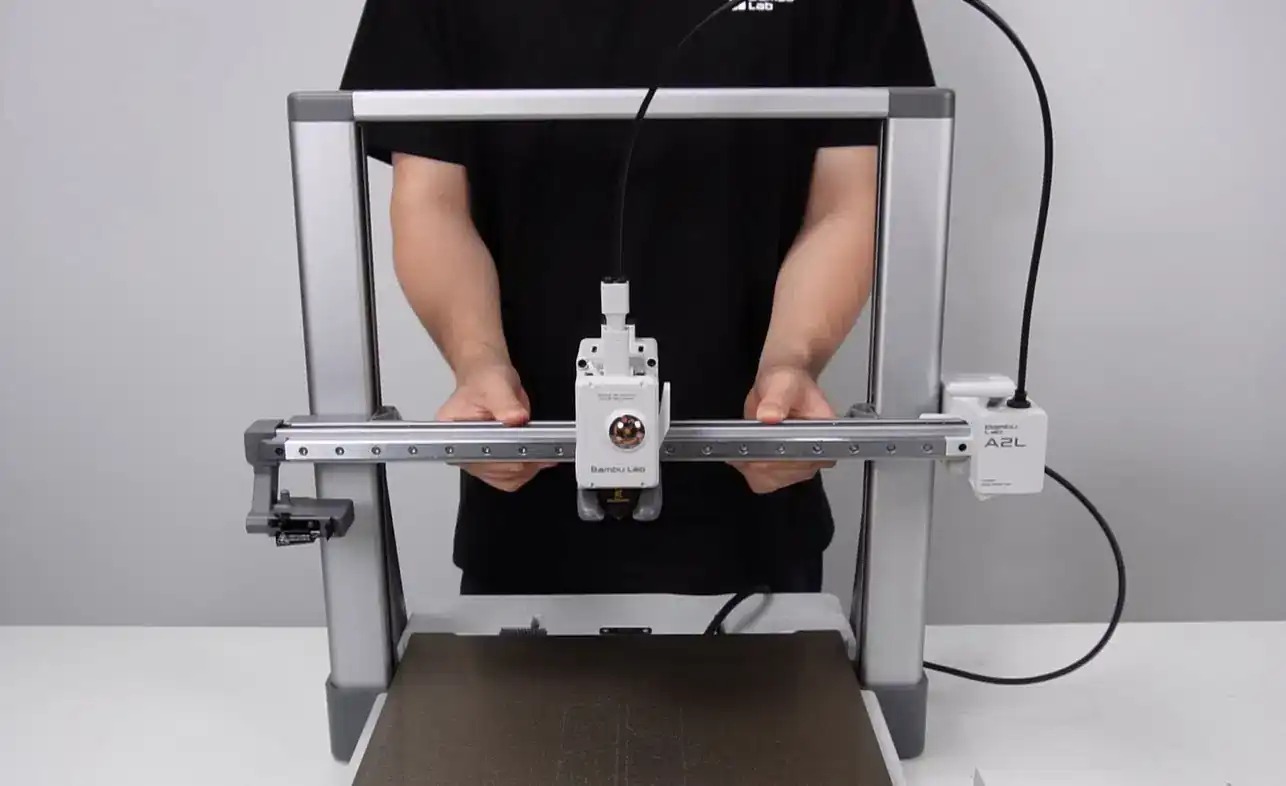

ระบบแกน Z

ระบบแกน Z ของ A2L ใช้ชุดรางนำทางแบบ Dual Linear Rod ร่วมกับ Linear Bearing, Lead Screw Nut คู่, Stepper Motor และชุดสายพานซิงโครนัส ที่มีหน้าที่หลักคือควบคุมตำแหน่งสูง-ต่ำของหัวพิมพ์ สกรูนำทางทั้งสองข้างถูกเชื่อมให้หมุนสัมพันธ์ และตามกันผ่านสายพานเส้นเดียว เพื่อให้การยกขึ้น-ลงของหัวพิมพ์มีความนิ่งและได้ระนาบอยู่ตลอด

ในภาพรวม เครื่องจะควบคุมแกน X, Y และ Z พร้อมกันเพื่อกำหนดตำแหน่งของหัวพิมพ์ในพื้นที่สามมิติ โดย Controller ของเครื่องจะอ่านไฟล์พิมพ์และส่งคำสั่งไปยังมอเตอร์กับวงจรขับ เพื่อควบคุมเส้นทางและความเร็วของหัวพิมพ์

ตัวปรับความตึงสายพาน

A2L มีตัวปรับความตึงสายพานสำหรับแกน X, Y และ Z เพื่อช่วยให้การเคลื่อนที่ของเครื่องมีความเสถียร หากสายพานหย่อนเกินไป อาจทำให้ชิ้นงานกลมไม่กลม เกิดอาการ Step Loss หรือปริ้นแล้วงานเหลื่อม หรือเครื่องแจ้งเตือนเกี่ยวกับค่า Resonance Frequency ต่ำระหว่าง Calibration ได้

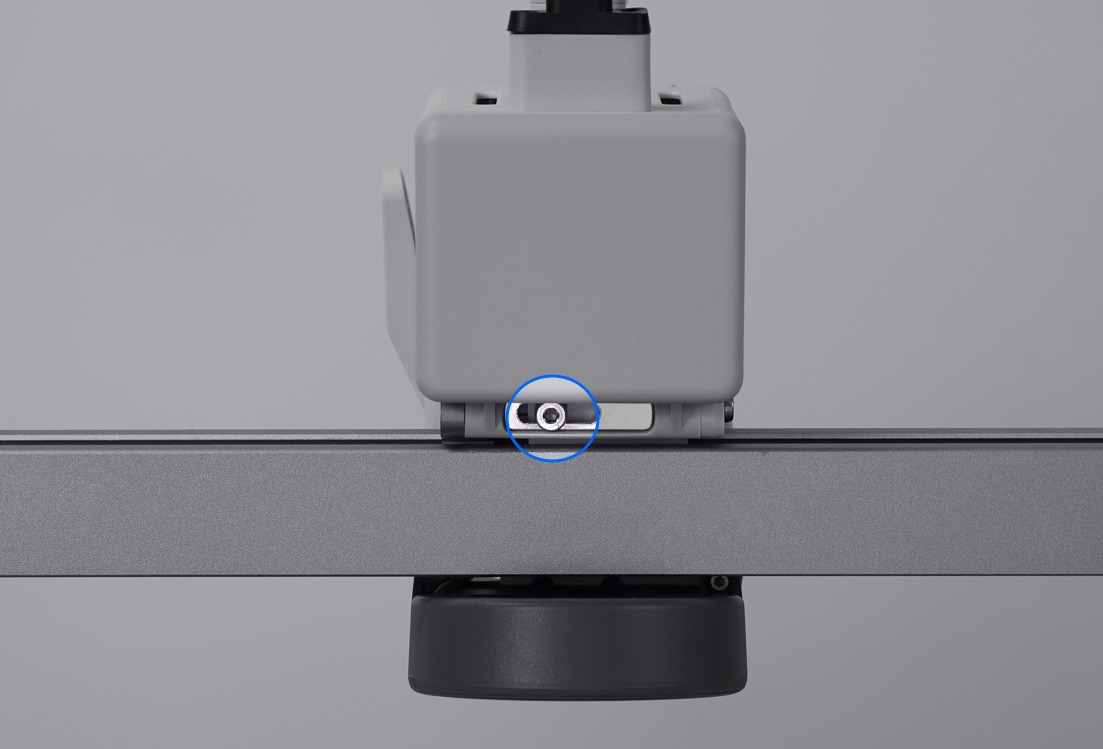

ตำแหน่งสกรูปรับความตึงสายพานแกน X จะอยู่ด้านหลังของหัวพิมพ์ การเข้าถึงตำแหน่งนี้ควรดูทิศทางหัวพิมพ์และตำแหน่งสายพานให้ชัดเจนก่อนปรับ

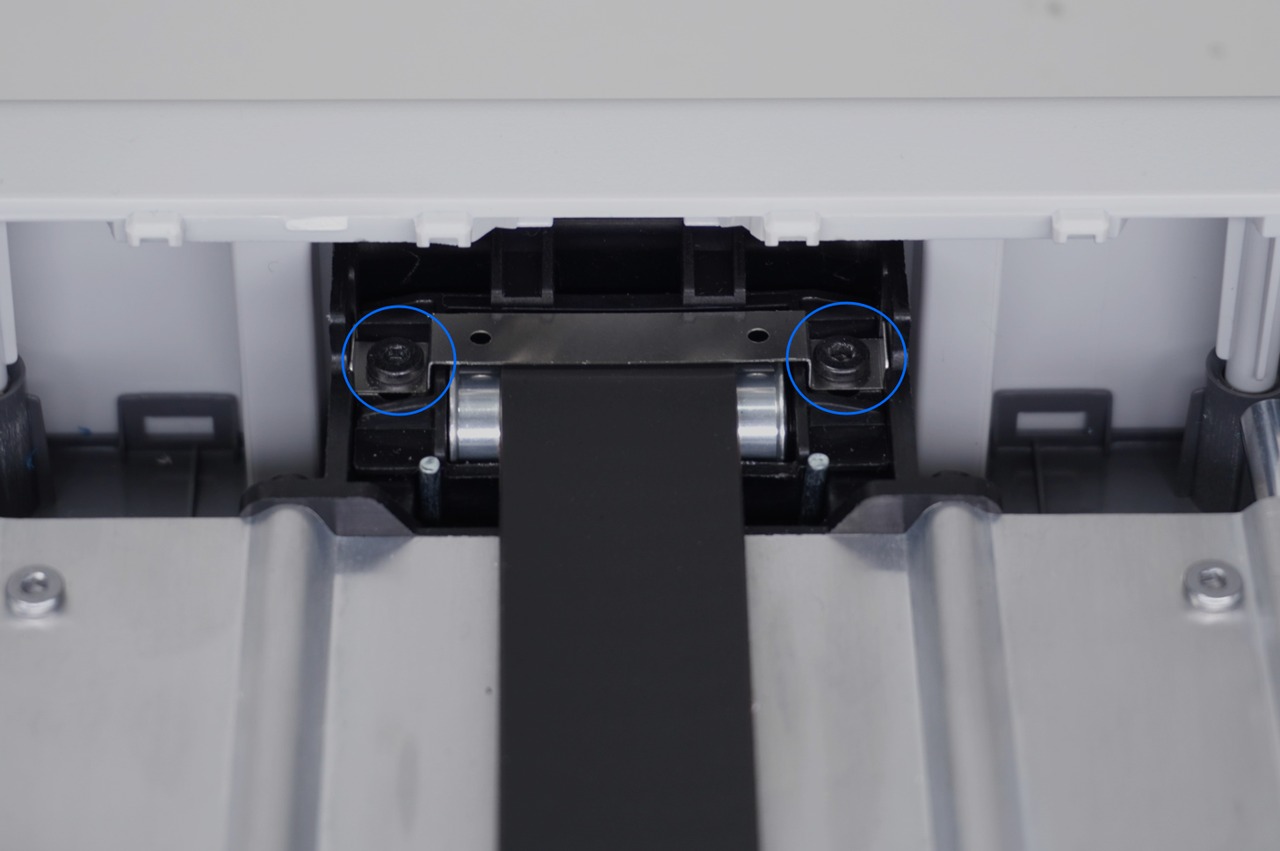

ตำแหน่งสกรูปรับความตึงสายพานแกน Y จะอยู่ใต้ฝาครอบชุด Carriage ของแกน Y หากต้องตรวจหรือปรับ ควรทำตามคู่มือเฉพาะเรื่องการตั้งความตึงสายพาน ไม่ควรขันสุ่มโดยไม่มีขั้นตอนอ้างอิง

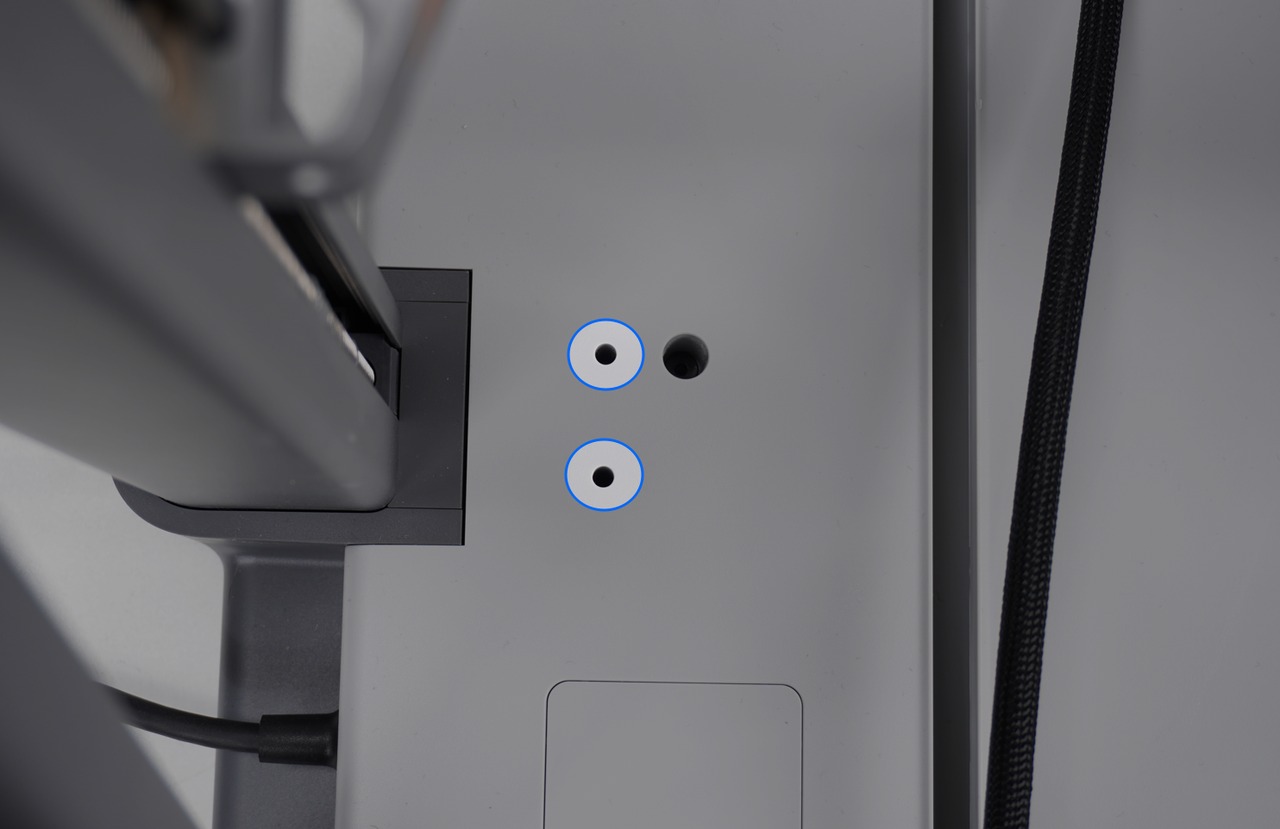

ตำแหน่งสกรูปรับความตึงสายพานแกน Z จะอยู่ใกล้เสาแกน Z ด้านขวาของตัวเครื่อง จุดนี้เกี่ยวข้องกับการเคลื่อนที่แนวตั้ง จึงควรตรวจสอบอย่างระมัดระวังหากเครื่องมีอาการเกี่ยวกับการเคลื่อนที่แนว Z

ชุดหัวพิมพ์

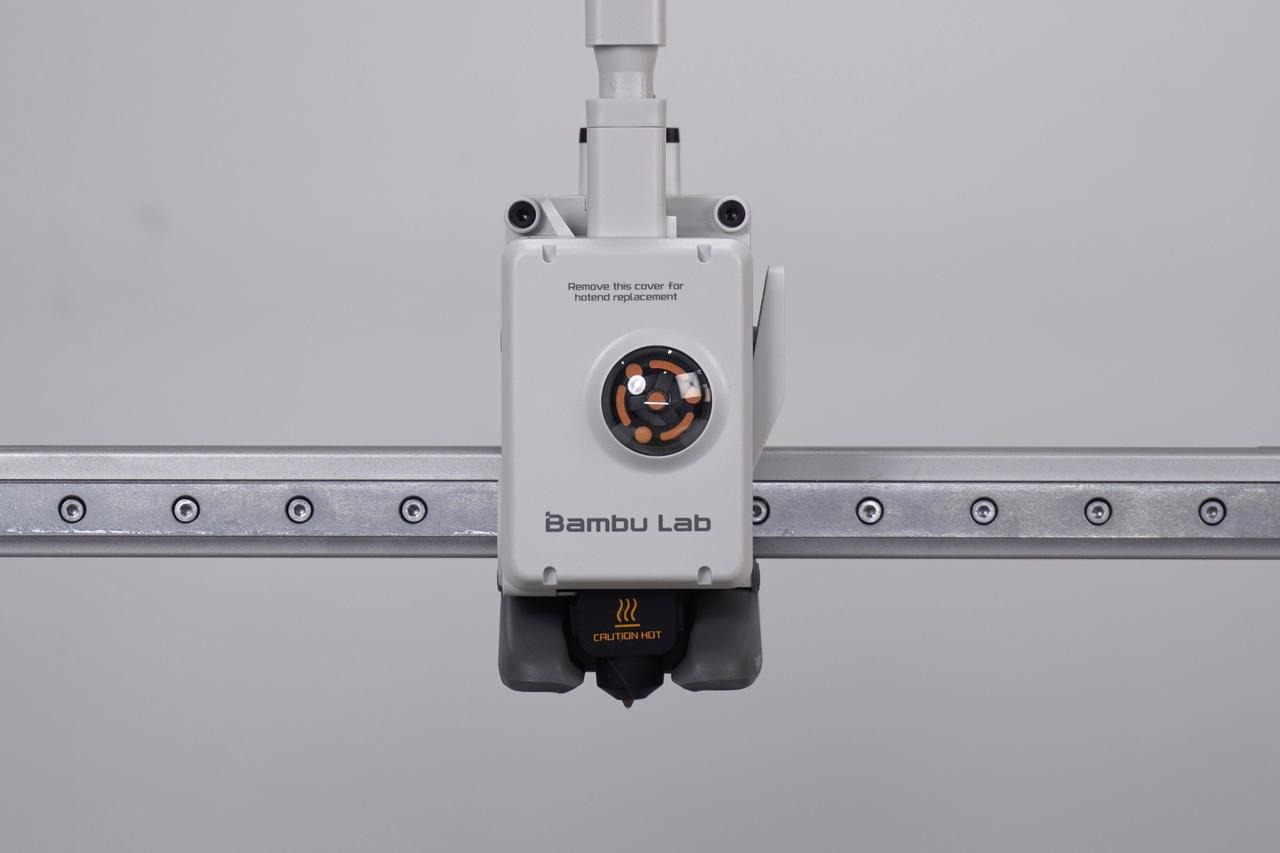

หัวพิมพ์เป็นหนึ่งในชิ้นส่วนหลักที่สำคัญที่สุดของเครื่องพิมพ์สามมิติ เพราะทำหน้าที่รับเส้น Filament, หลอมละลายเส้น และควบคุมการ Extrude ออกทางหัวฉีดเพื่อสร้างชิ้นงานทีละชั้น ชุดหัวพิมพ์ของ A2L รวมชิ้นส่วนหลายระบบไว้ในบริเวณเดียวกัน เช่น Filament Hub, Extruder, Hotend, Cooling Fan, Filament Cutter และพอร์ตสำหรับ Cutting/Pen Module

Filament Hub

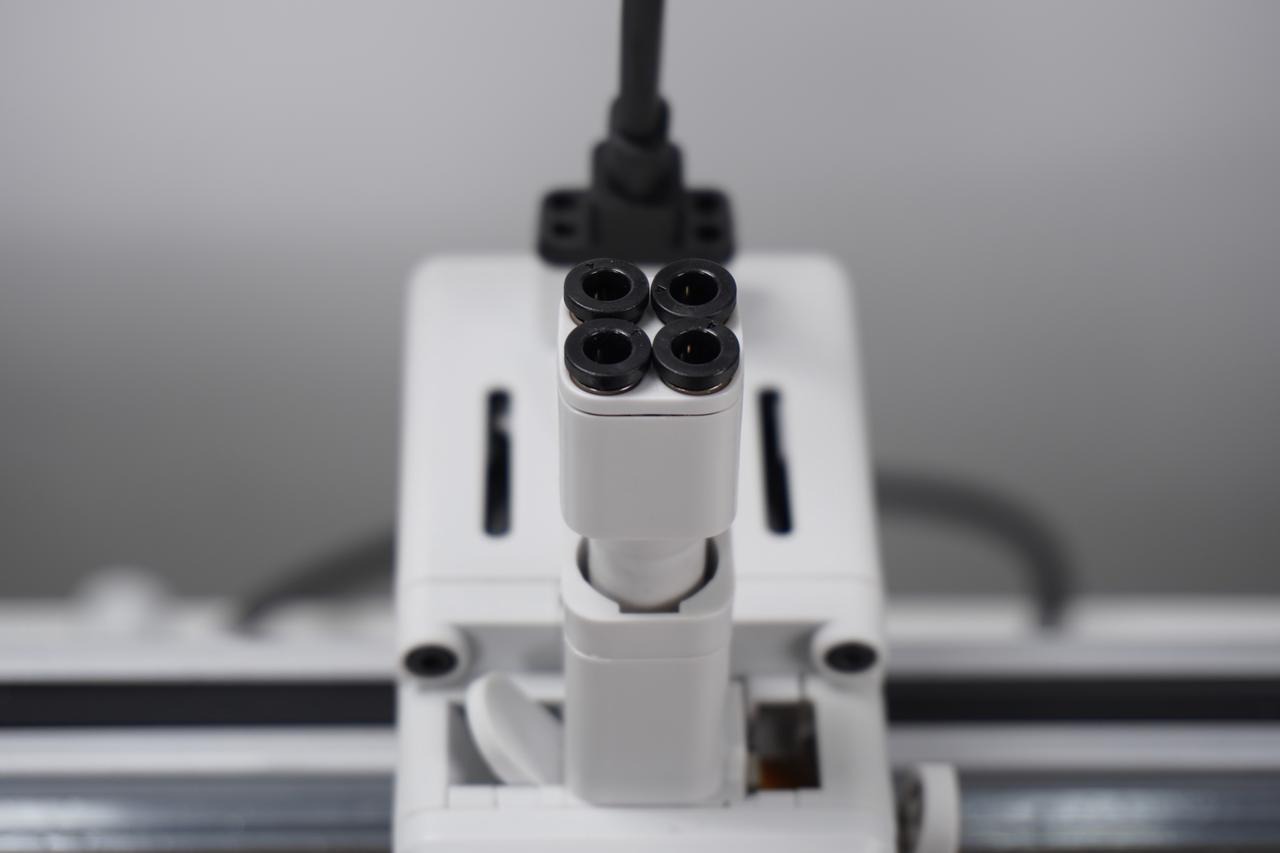

ท่อ PTFE ของ A2L จะเชื่อมต่อเข้ากับ Filament Hub บนหัวพิมพ์ หน้าที่ของ Filament Hub คือรวบรวมและยึดท่อเส้น Filament 4 เส้น ทำให้หัวพิมพ์สามารถเชื่อมต่อกับเส้นวัสดุได้พร้อมกันหลายสี และรองรับการพิมพ์หลายสีเมื่อใช้งานร่วมกับระบบ AMS

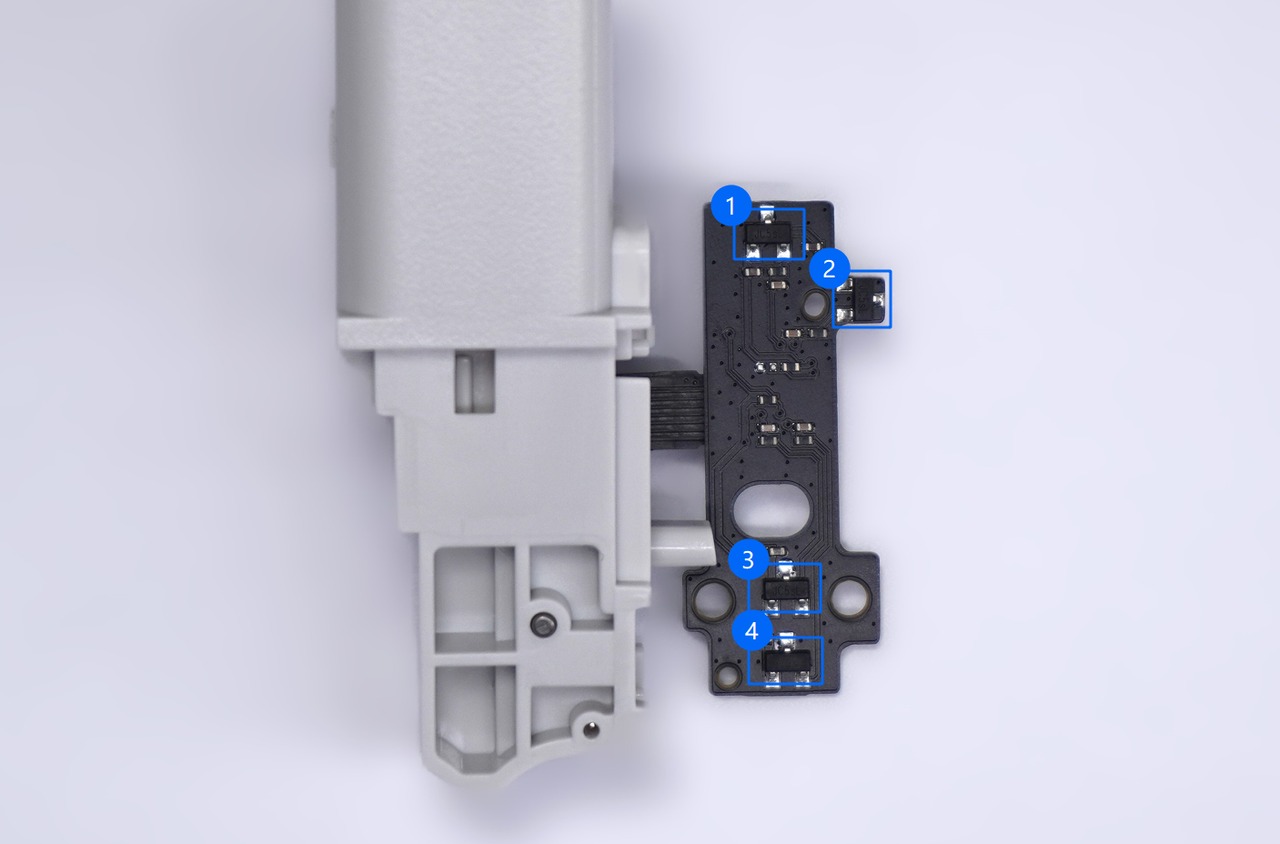

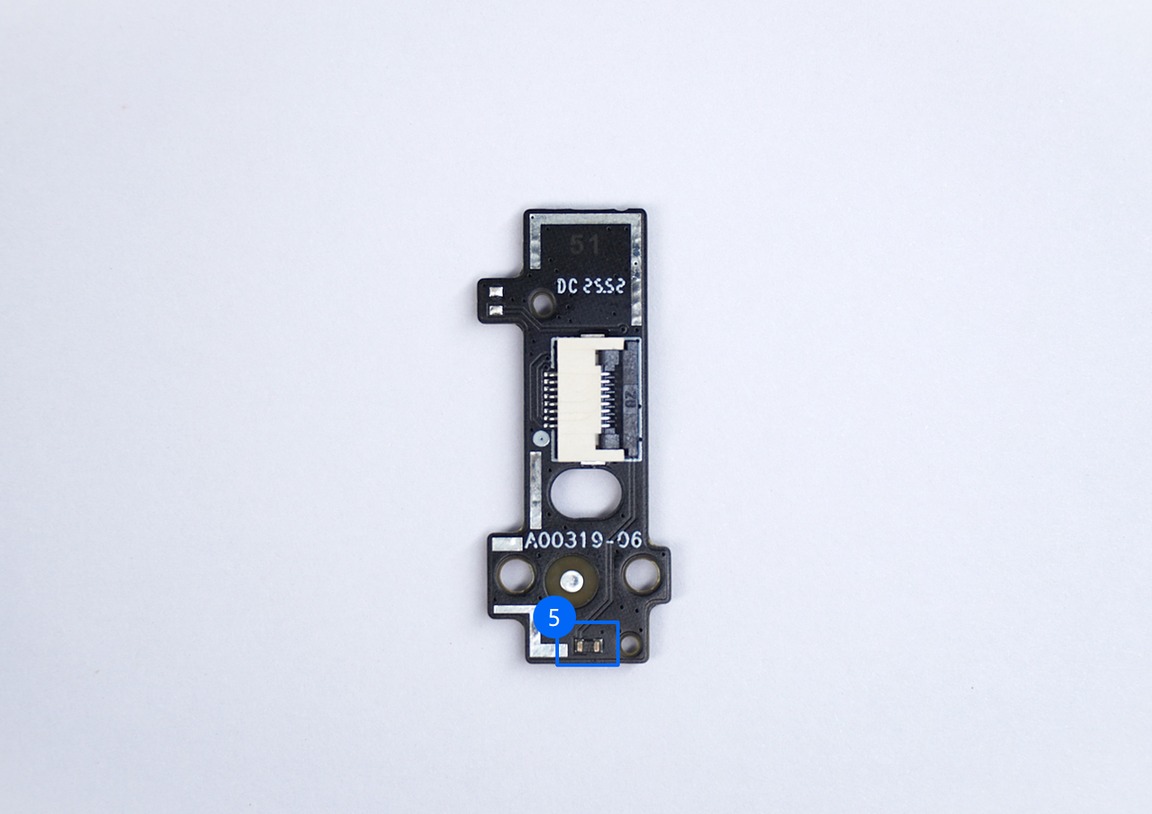

ฐานของ Filament Hub มีชุดเซนเซอร์เส้นอยู่ภายใน โดย Bambu Lab ระบุว่าชุดนี้รวมการตรวจจับหลายส่วนไว้ในตำแหน่งเดียว เพื่อช่วยให้เครื่องรู้สถานะการป้อนเส้นและความผิดปกติระหว่างการทำงาน

ชุดตรวจจับ	หน้าที่หลัก
1. Filament Tangle Detection / Buffer	ตรวจจับแรงต้านหรือการพันกันของเส้นระหว่างป้อนเส้น และทำหน้าที่เป็น Buffer เมื่อใช้งานร่วมกับ AMS
2. Cutting Module Presence Hall Sensor	ตรวจว่ามีการใส่โมดูลตัดหรือโมดูลปากกาอย่างถูกต้องหรือไม่
3. Cutter Hall Sensor	ตรวจสถานะคันโยกตัดเส้นและการคืนตำแหน่งหลังตัดเส้น
4. Filament Sensor Unit	ตรวจว่ามีเส้น Filament เข้าสู่ Extruder แล้วหรือไม่
5. Extruder Temperature Sensor	ตรวจอุณหภูมิบริเวณ Extruder เพื่อช่วยเตือนความเสี่ยงเส้นอ่อนตัวหรืออุดตันจากความร้อนสูง

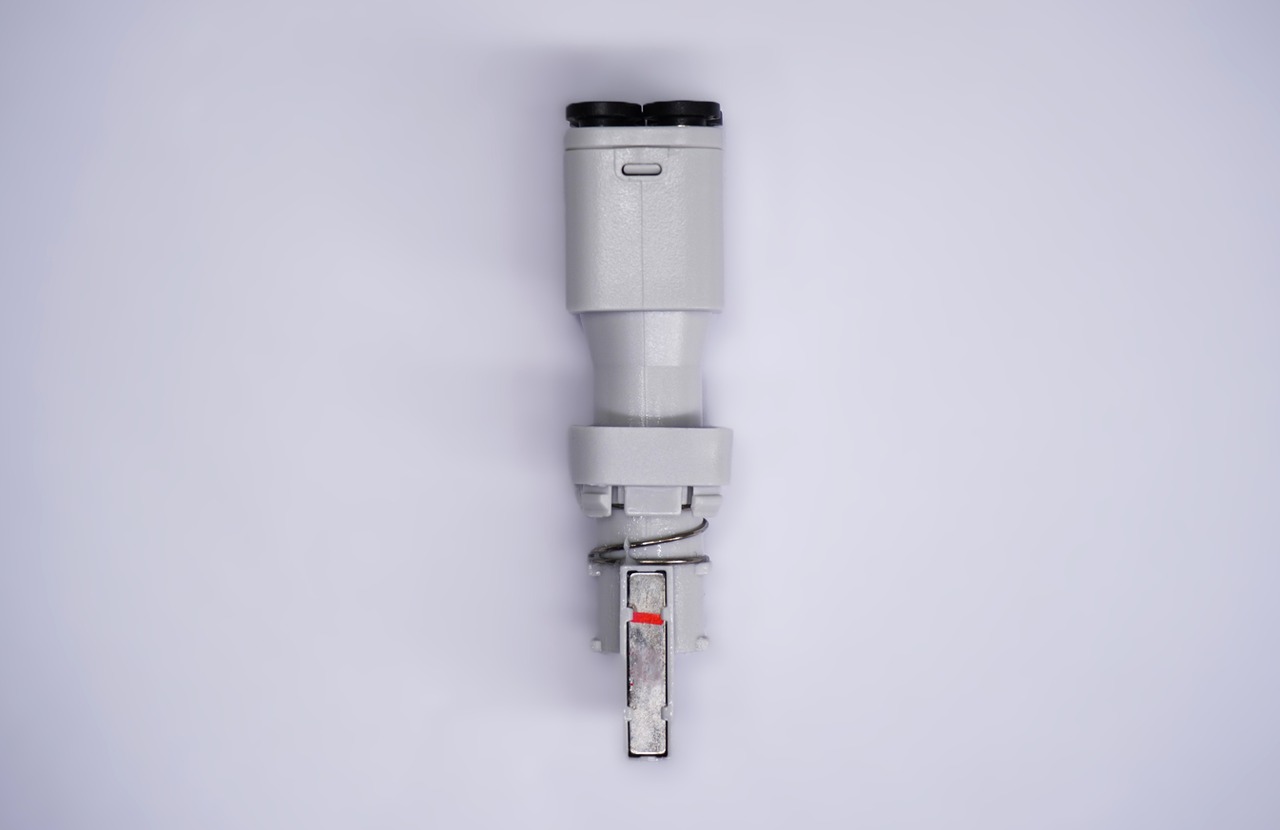

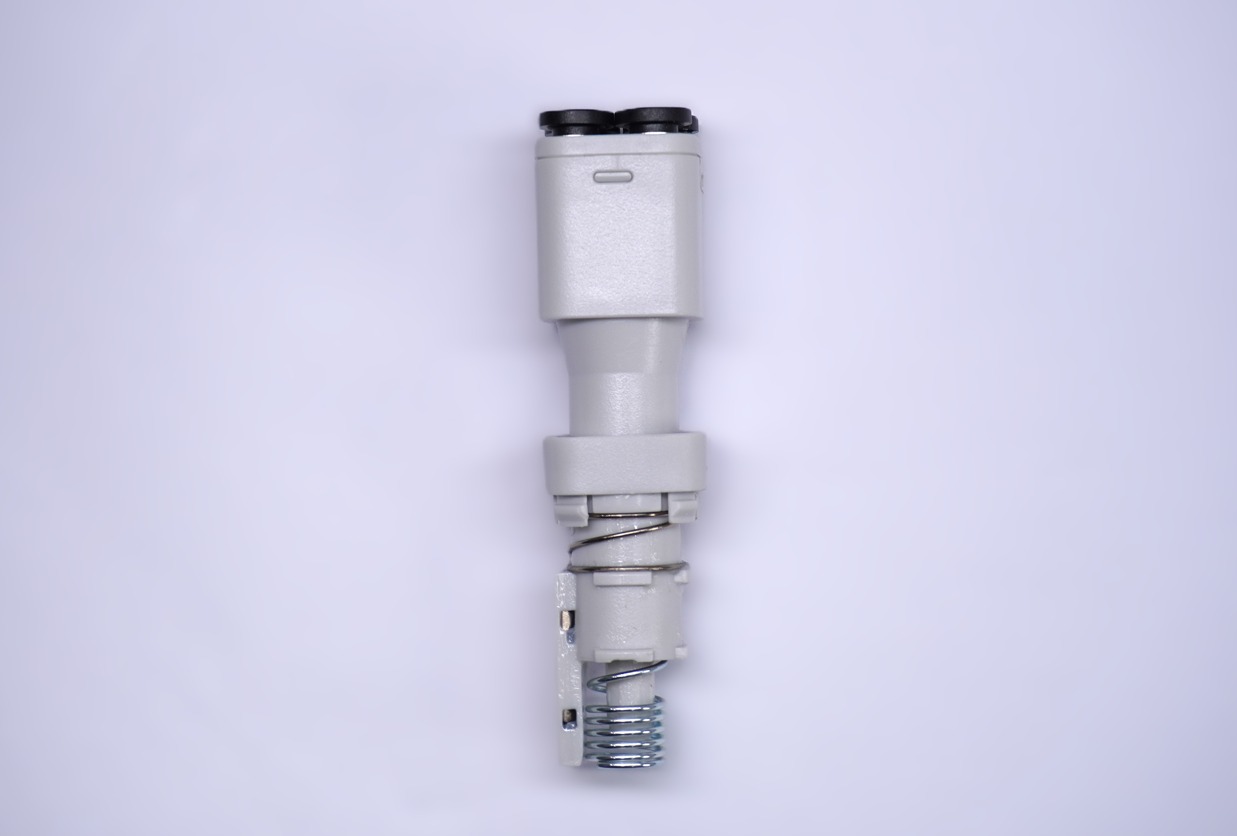

บริเวณด้านล่างของ Filament Hub มีแม่เหล็กและสปริงที่ทำงานร่วมกับเซนเซอร์ตรวจจับแรงต้านของเส้น เมื่อแรงต้านการป้อนเส้นสูงเกินไป ชิ้นส่วนภายในจะขยับลง ทำให้แม่เหล็กเข้าใกล้ Hall Sensor และเครื่องสามารถแจ้งเตือนความผิดปกติของการป้อนเส้นได้

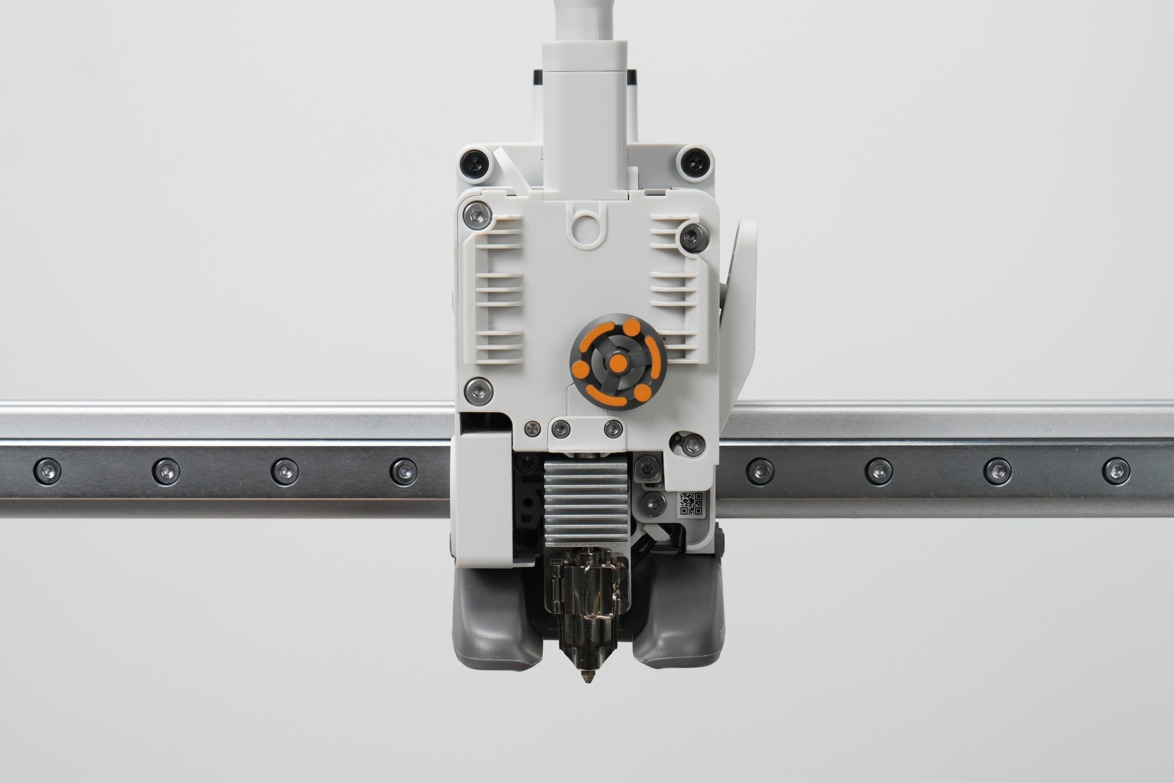

ชุด Extruder

Extruder Motor ทำหน้าที่ดึงเส้น Filament จากม้วนเข้าสู่ Hotend เพื่อให้เส้นถูกทำความร้อน หลอม และดันออกทางหัวฉีด ความแม่นยำของ Extruder มีผลโดยตรงต่อปริมาณเส้นที่ออกจากหัวฉีด จึงถือเป็นหนึ่งในชิ้นส่วนหลักของเครื่องพิมพ์สามมิติ

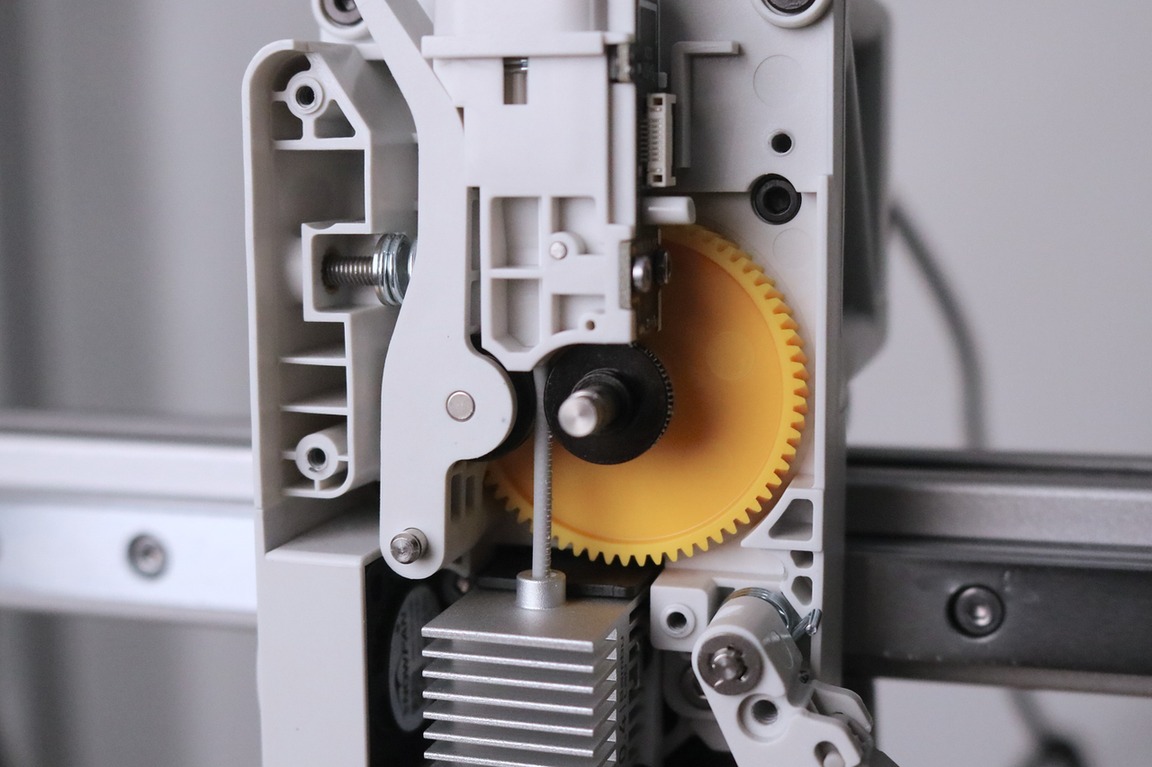

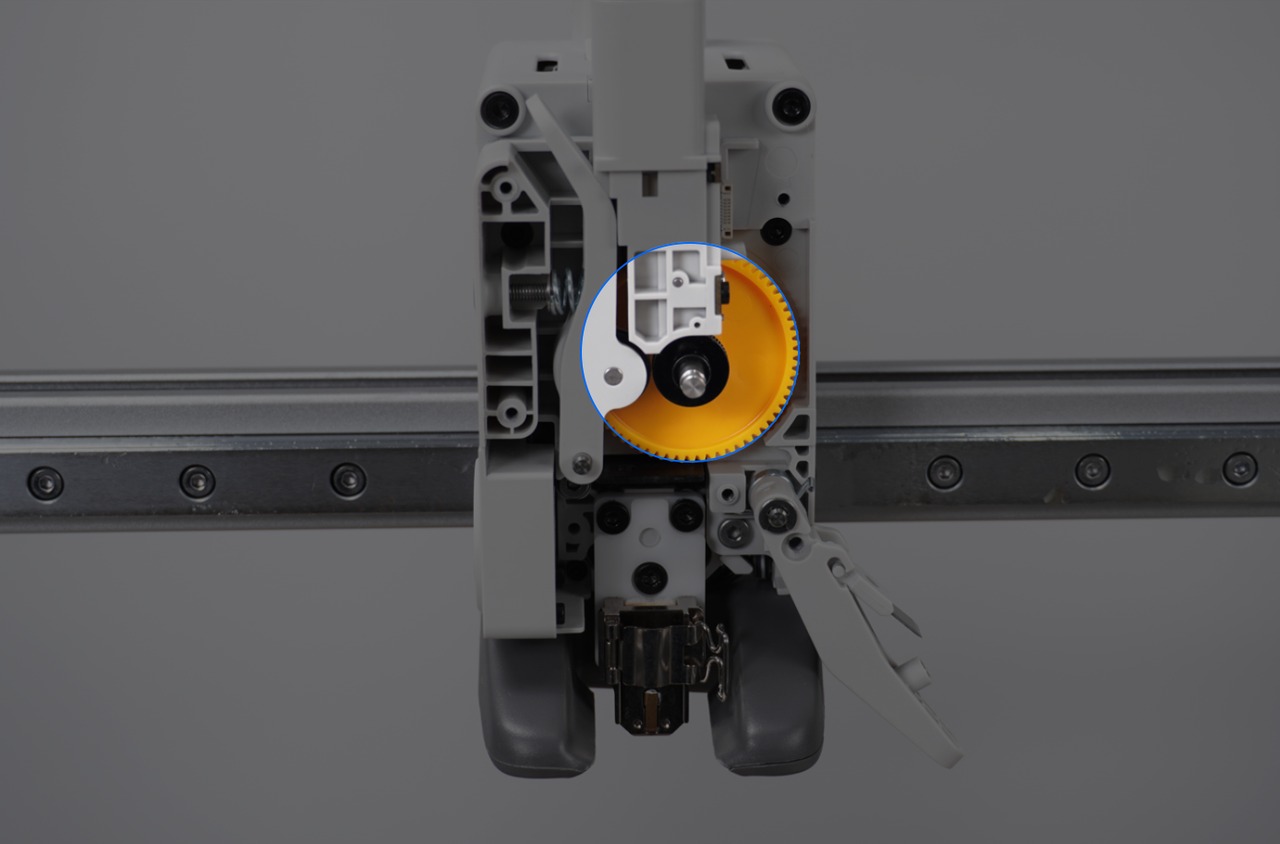

ชุด Extruder Gear และ Extruder Motor เป็นส่วนสำคัญของระบบป้อนเส้น โดย A2L ใช้ชุดเฟืองป้อนเส้นแบบ Hardened Steel ชุบแข็งมาแล้ว ซึ่งประกอบด้วยล้อขับและล้อกดเส้น เพื่อช่วยดันเส้นเข้าสู่ Hotend อย่างสม่ำเสมอ

ถ้าต้องการพิมพ์เส้นผสมคาร์บอรไฟเบอร์, เส้นเรืองแสง, เส้นผสมใยแก้ว จำเป็นต้องเปลี่ยนหัวฉีดให้เป็นแบบชุบแข็ง ซึ่งหัวฉีดของรุ่น A2L สามารถใช้ร่วมกับรุ่น A1 Series ได้

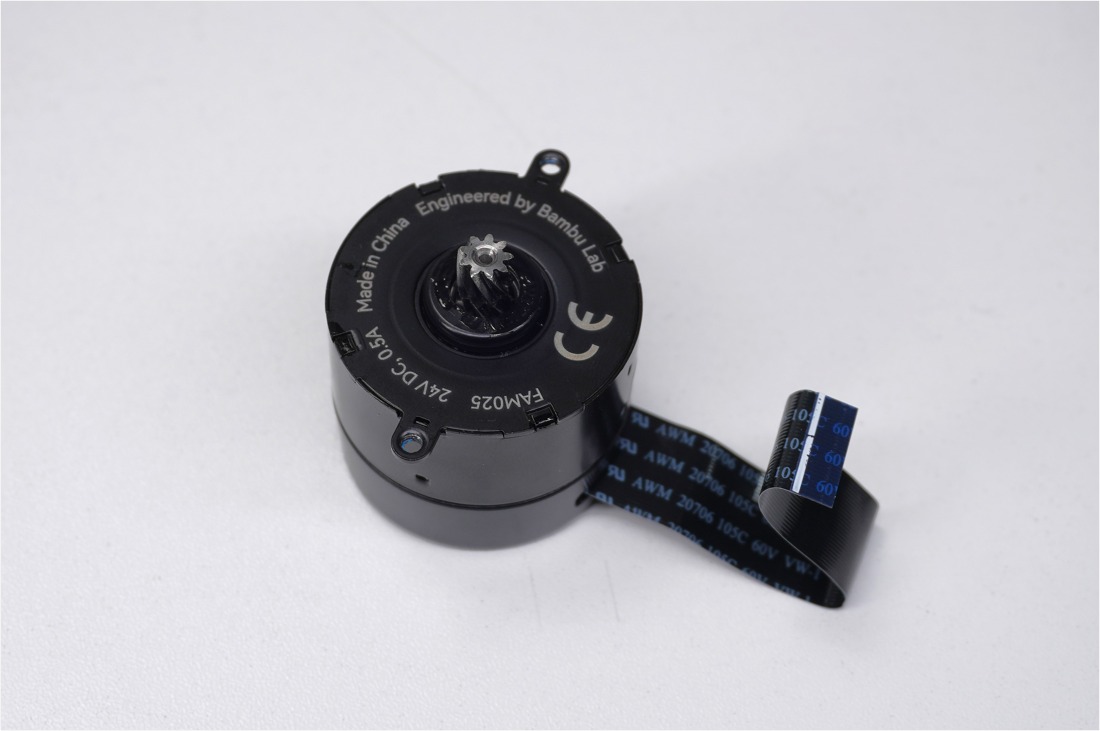

Extruder Motor ของ A2L ติดตั้งอยู่ด้านหลังชุด Extruder และใช้ขับชุดเฟืองเพื่อป้อนเส้น Bambu Lab ระบุว่า A2L ใช้มอเตอร์ Servo แบบ Permanent Magnet Synchronous ที่พัฒนาขึ้นเอง โดยสามารถติดตามความเปลี่ยนแปลงของแรงต้านระหว่างทำงานเพื่อช่วยตรวจจับปัญหาเส้นพันหรือเส้นฝืดได้

ชุด Hotend

ชุด Hotend เป็นส่วนหลักของหัวพิมพ์ที่รับผิดชอบการทำความร้อนและหลอมเส้น Filament ก่อนปล่อยออกจากหัวฉีด โดยระบบนี้ประกอบด้วย Hotend Heating Assembly, Hotend และ Silicone Sock และรองรับอุณหภูมิทำความร้อนสูงสุด 300°C ตามข้อมูลจากคู่มือต้นฉบับ 1

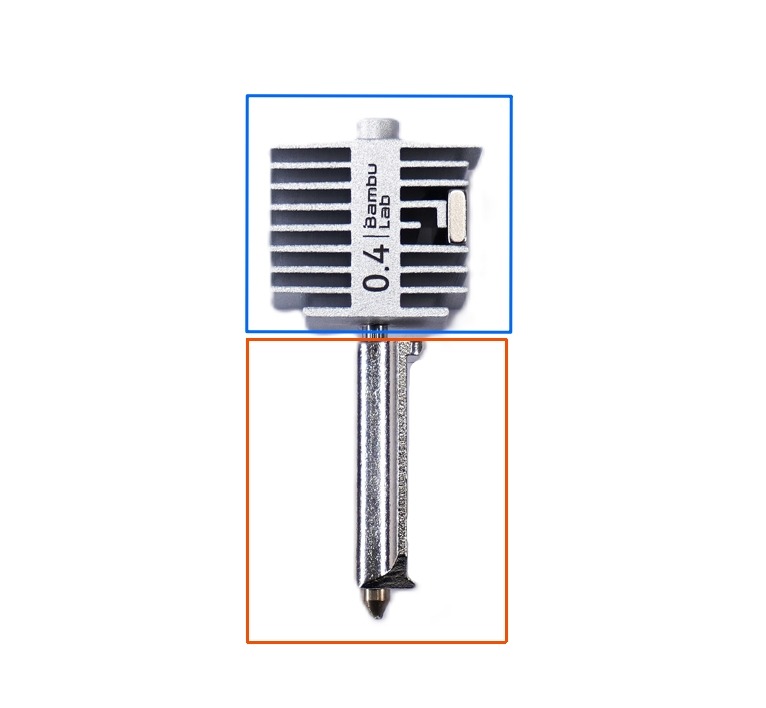

Hotend รวมส่วนของ Nozzle, Heat Break และ Heat Sink ไว้ในชิ้นเดียว และยึดอยู่กับด้านบนของชุดทำความร้อนผ่านคันโยกแบบ Quick-Release เพื่อให้สามารถถอดเปลี่ยนได้สะดวกขึ้น Hotend แบ่งการทำงานออกเป็นสองโซน คือส่วนร้อนสำหรับหลอมเส้น และส่วนเย็นที่ช่วยลดการส่งผ่านความร้อนย้อนขึ้นไปด้านบนเพื่อลดความเสี่ยง Heat Creep หรือการอุดตัน

Hotend Heating Assembly

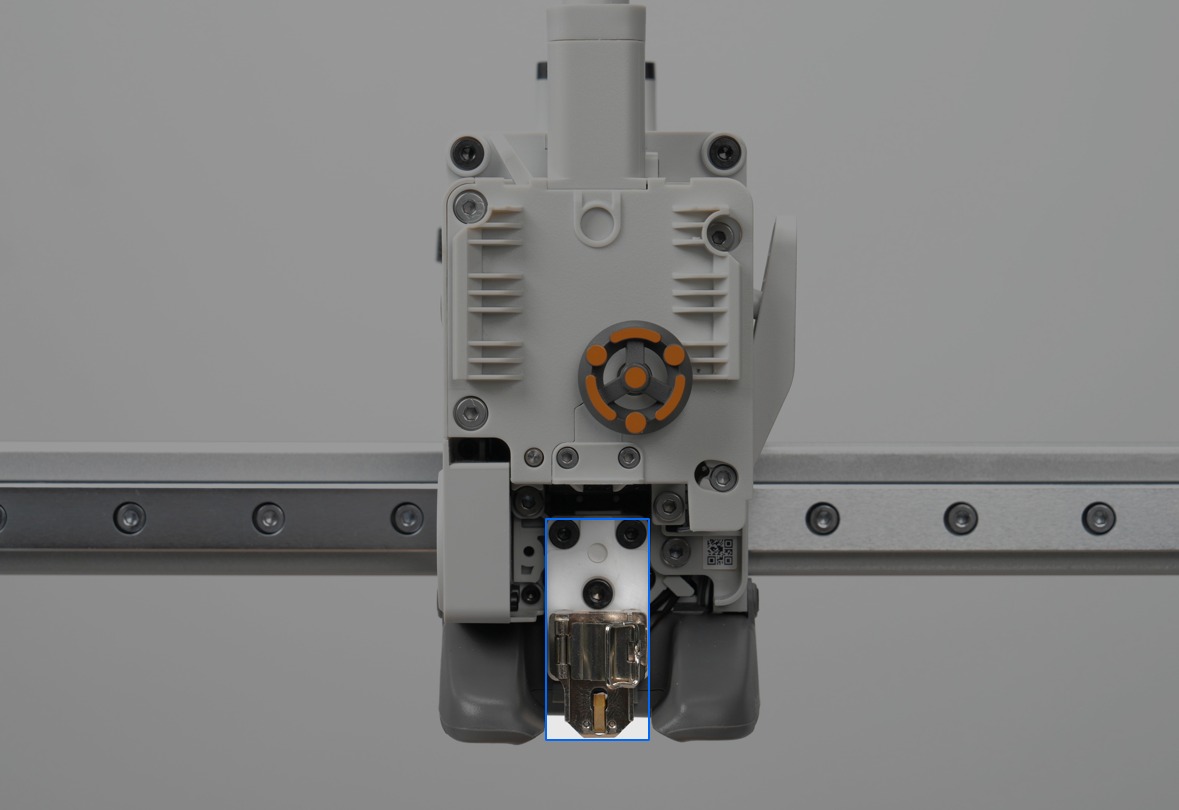

Hotend Heating Assembly ประกอบด้วย Heater, NTC Temperature Sensor, Ceramic Base และ Quick-Release Lever ทำหน้าที่ควบคุมความร้อนและตรวจอุณหภูมิของ Hotend อย่างแม่นยำ จึงเป็นชิ้นส่วนที่เกี่ยวข้องโดยตรงกับเสถียรภาพของอุณหภูมิขณะพิมพ์

Silicone Sock

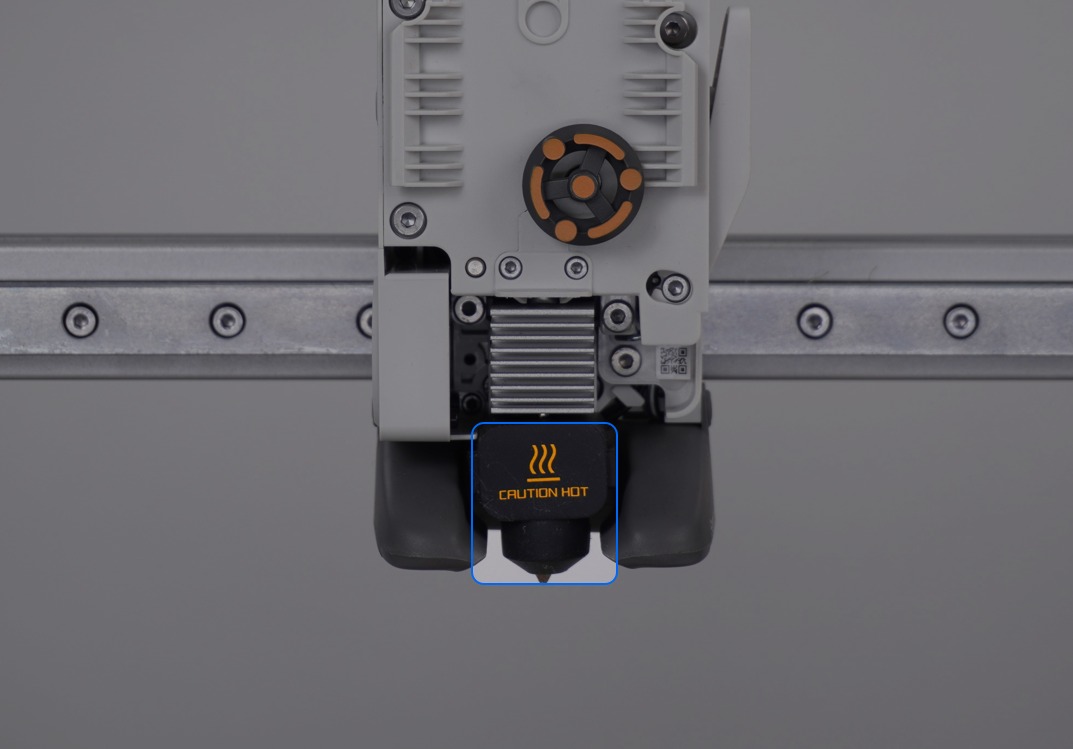

Silicone Sock เป็นปลอกซิลิโคนที่หุ้มบริเวณหัวฉีด ช่วยลดการสูญเสียความร้อน รักษาอุณหภูมิให้คงที่ และลดโอกาสที่เศษเส้นจะสะสมบนผิวหัวฉีด หากไม่ได้ติดตั้ง Silicone Sock อุณหภูมิ Hotend อาจแกว่งได้ง่าย เพราะลมจาก Part Cooling Fan อาจเป่าบริเวณหัวฉีดโดยตรง

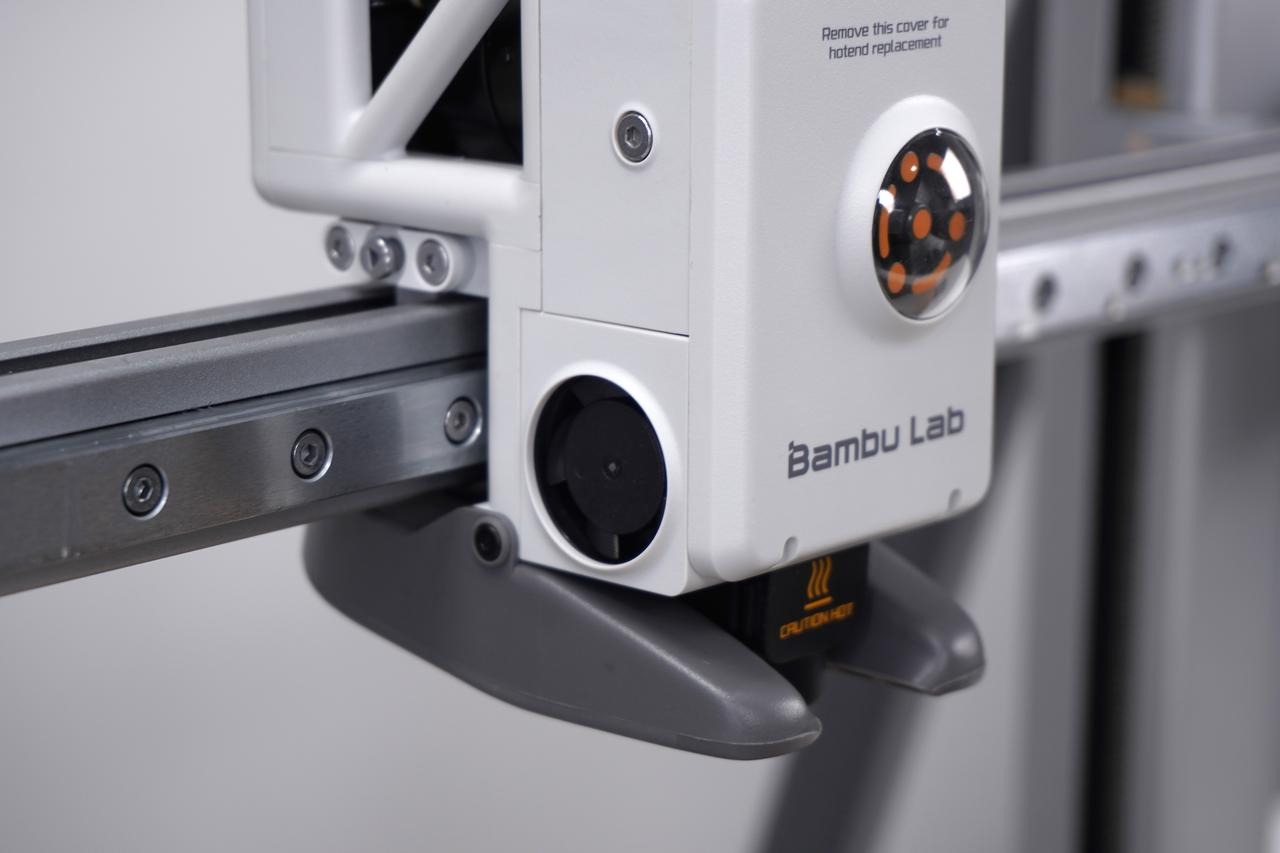

Hotend Cooling Fan

ด้านซ้ายของหัวพิมพ์ A2L มี Hotend Cooling Fan สำหรับเป่าลมผ่านท่อลมไปยังบริเวณ Heat Sink ของ Hotend จุดประสงค์คือช่วยรักษาอุณหภูมิของส่วนเย็นให้เหมาะสม ลดความร้อนสะสม และลดโอกาสเกิดปัญหาหัวฉีดอุดตัน

Part Cooling Fan

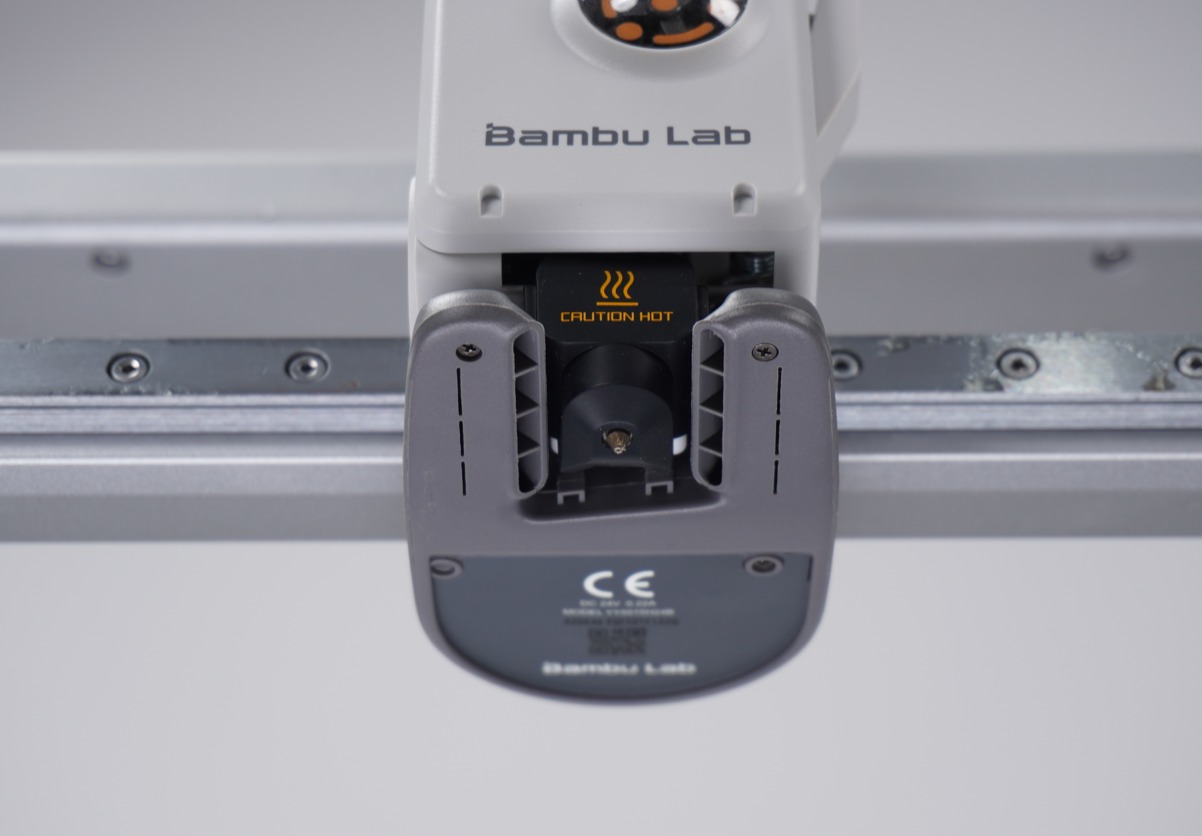

งานพิมพ์ที่ใช้ความเร็วสูงต้องการระบบระบายความร้อนของชิ้นงานที่มีประสิทธิภาพ A2L ใช้พัดลม Centrifugal Fan ขนาด 5015 ที่ออกแบบช่องลมสองทิศทางเพื่อเป่าลมไปยังบริเวณรอบหัวฉีด ช่วยให้ชั้นพลาสติกที่เพิ่งถูกพิมพ์เย็นตัวได้รวดเร็วขึ้น

Filament Cutter

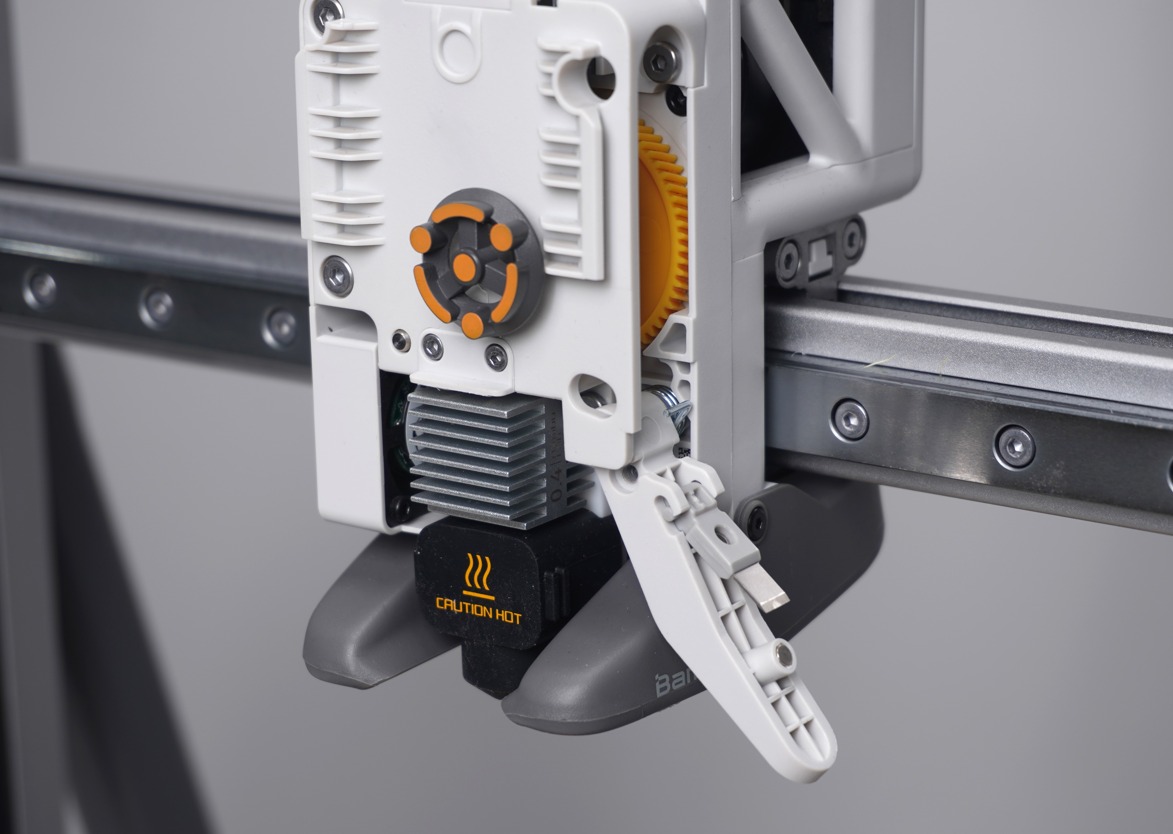

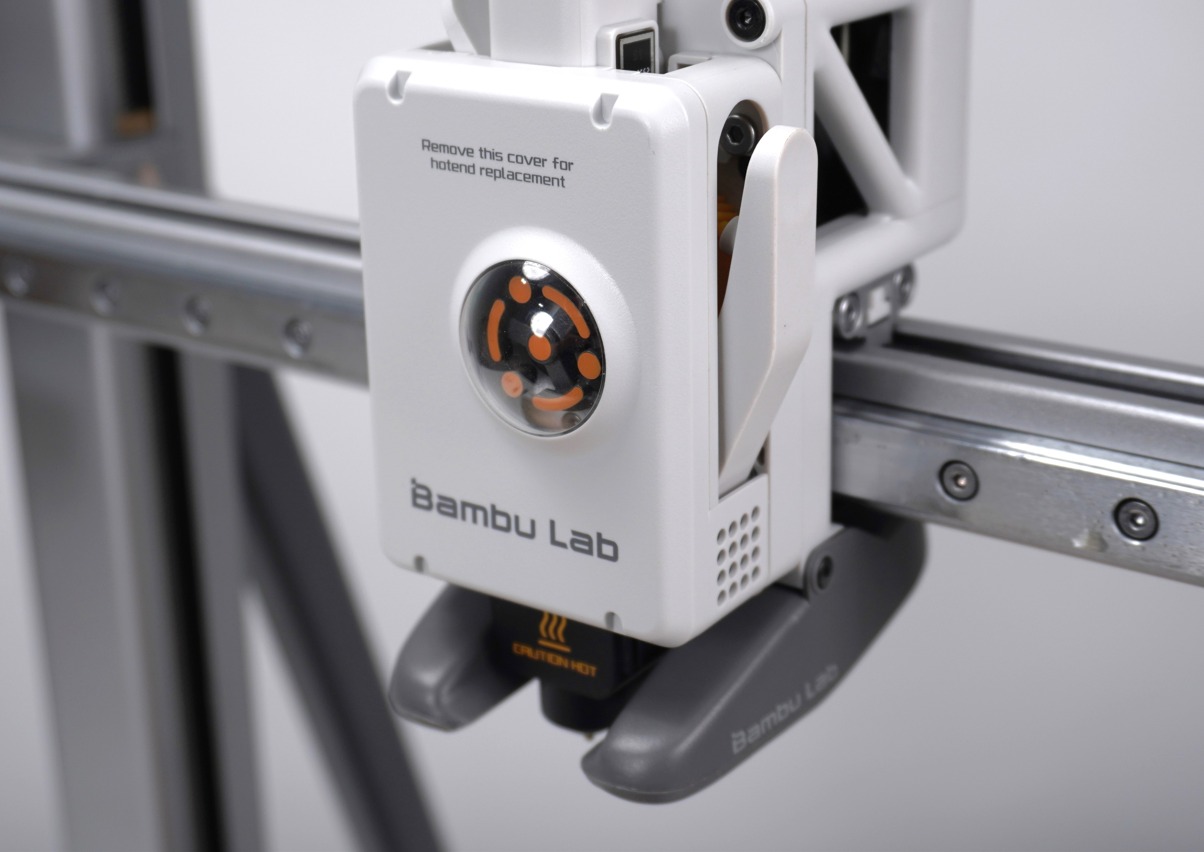

คันโยก Filament Cutter ติดตั้งอยู่กับชุด Extruder ทำหน้าที่ยึดใบมีดตัดเส้นและแม่เหล็กตรวจจับตำแหน่ง เมื่อกดคันโยก ใบมีดจะตัดเส้น Filament และหลังจากตัดเสร็จ คันโยกจะเด้งกลับสู่ตำแหน่งเดิมโดยอัตโนมัติ

ภายในคันโยกมีแม่เหล็ก และในหัวพิมพ์มี Hall Sensor อยู่ในตำแหน่งที่สัมพันธ์กัน เครื่องจึงสามารถตรวจจับตำแหน่งของคันโยกและรู้สถานะการทำงานของ Cutter ได้

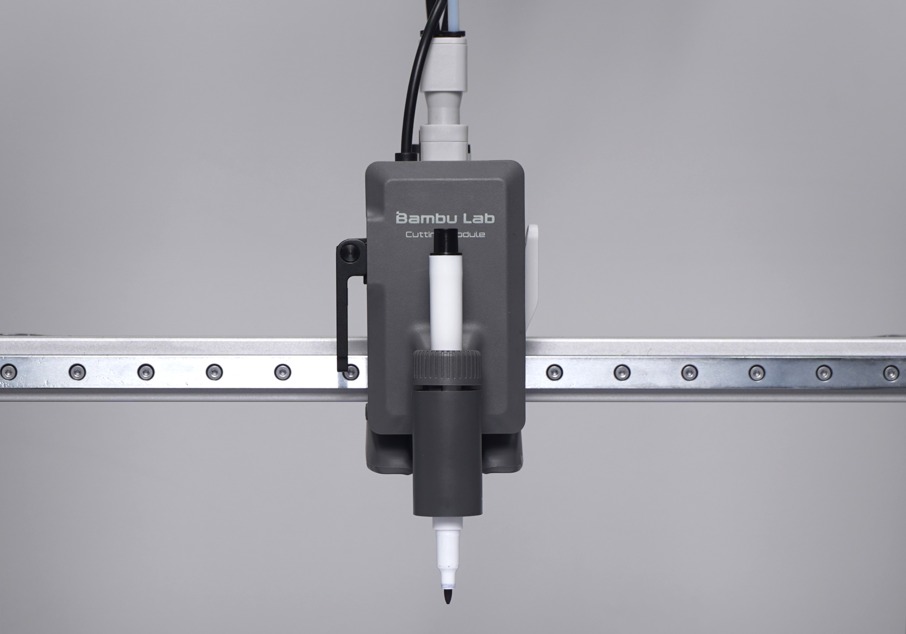

Cutting Module และ Pen Module

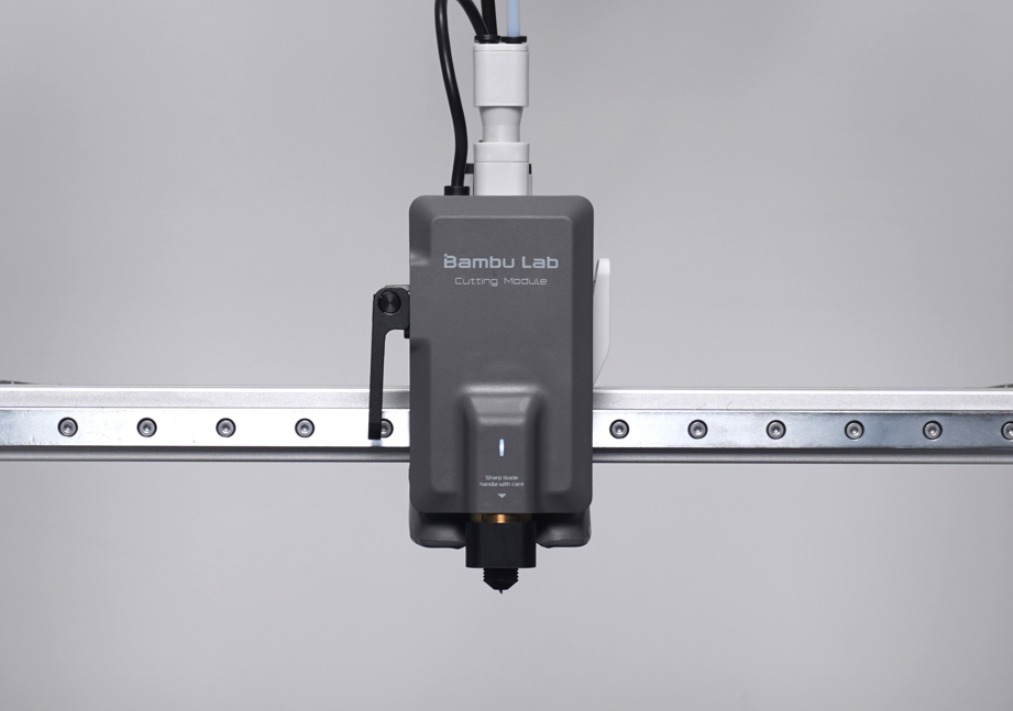

นอกจากการพิมพ์สามมิติ A2L ยังรองรับการติดตั้ง Cutting Module หรือ Pen Module สำหรับงาน 2D บางประเภท โดยหัวพิมพ์มีแผง Adapter Board สำหรับเชื่อมต่อโมดูลเหล่านี้ เพื่อให้โมดูลสามารถทำงานร่วมกับระบบควบคุมของเครื่องได้

Purge Wiper

Purge Wiper ทำหน้าที่รองรับและจัดการเศษเส้นที่ถูก Purge ออกจากหัวฉีด เพื่อช่วยให้กระบวนการพิมพ์ต่อเนื่องและสะอาดขึ้น ชิ้นส่วนนี้เกี่ยวข้องกับหลายขั้นตอน เช่น การเตรียมเครื่องก่อนพิมพ์ การหยุดและพิมพ์ต่อ การโหลดหรือ unload เส้น และการเปลี่ยนเส้นระหว่างงานพิมพ์หลายสี

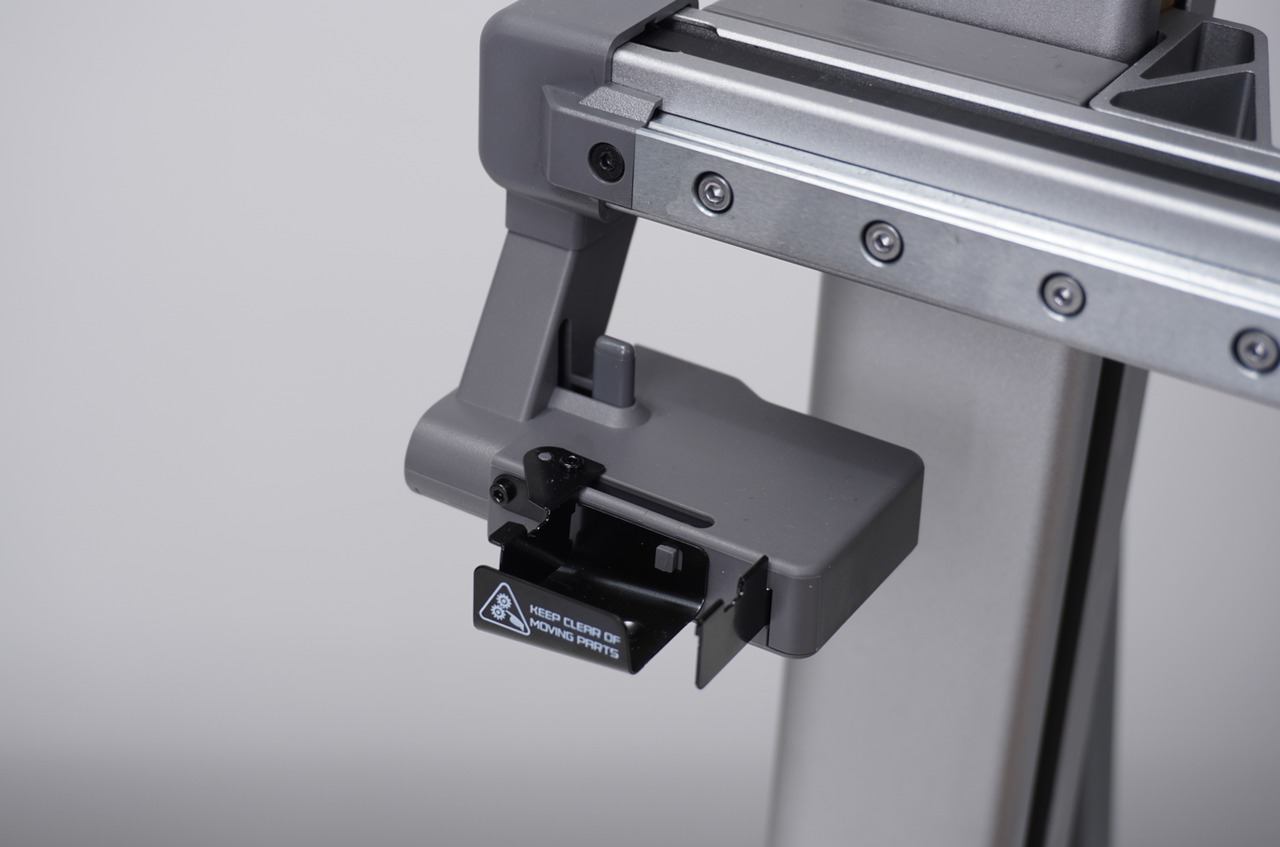

A2L Purge Wiper มี Hall Sensor ภายในเพื่อช่วยตรวจจับก้อนพลาสติกติดหัวฉีดหรือ Nozzle Clump หากเกิดก้อนเส้นสะสมบริเวณ Hotend เครื่องจะสามารถเคลื่อนหัวพิมพ์ไปยังตำแหน่ง Purge Wiper เพื่อให้ระบบตรวจจับและดำเนินการตามขั้นตอนที่เกี่ยวข้องได้

Nozzle Wiper

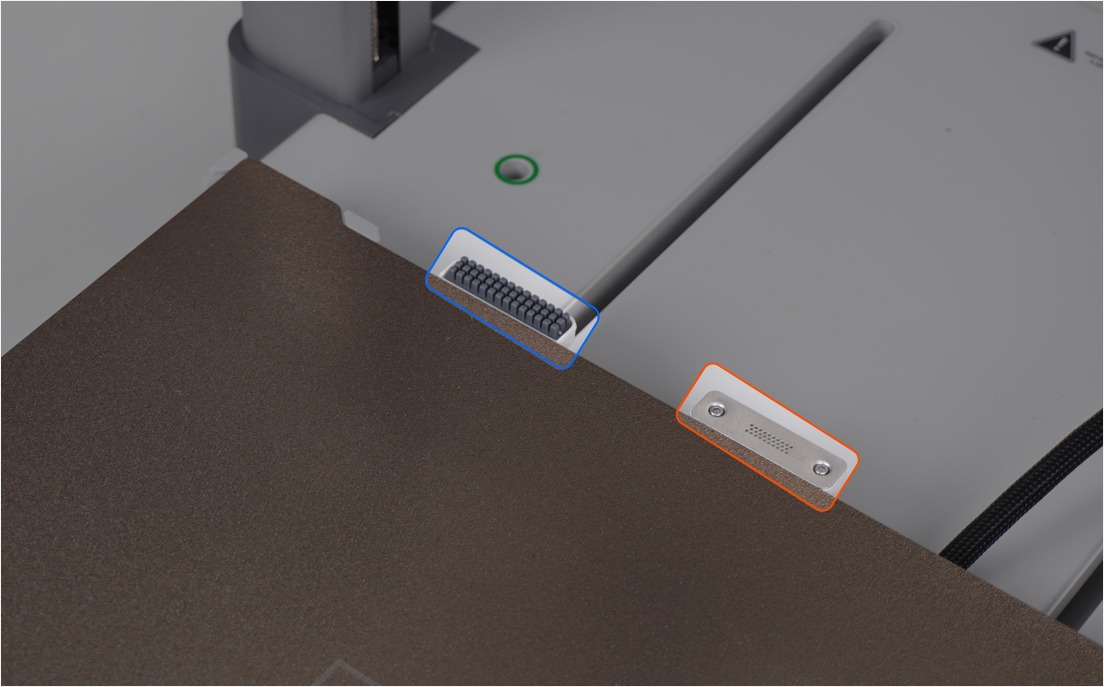

Nozzle Wiper เป็นระบบเช็ดหัวฉีดอัตโนมัติก่อนเริ่มงานพิมพ์ โดยแบ่งการทำความสะอาดออกเป็นสองส่วน คือการเช็ดหยาบและการเช็ดละเอียด การเช็ดหยาบใช้ชิ้นส่วนเช็ดหัวฉีดที่ติดตั้งอยู่บน Heatbed เพื่อเอาเศษเส้นที่ค้างในหัวฉีดออก ส่วนการเช็ดละเอียดจะให้หัวฉีดขูดลงเล็กน้อยประมาณ 1–2 มม. บนแผ่นสเตนเลสสำหรับเช็ดหัวฉีด เพื่อให้ปลายหัวฉีดสะอาดขึ้นก่อนเริ่มพิมพ์

ชุด Heatbed

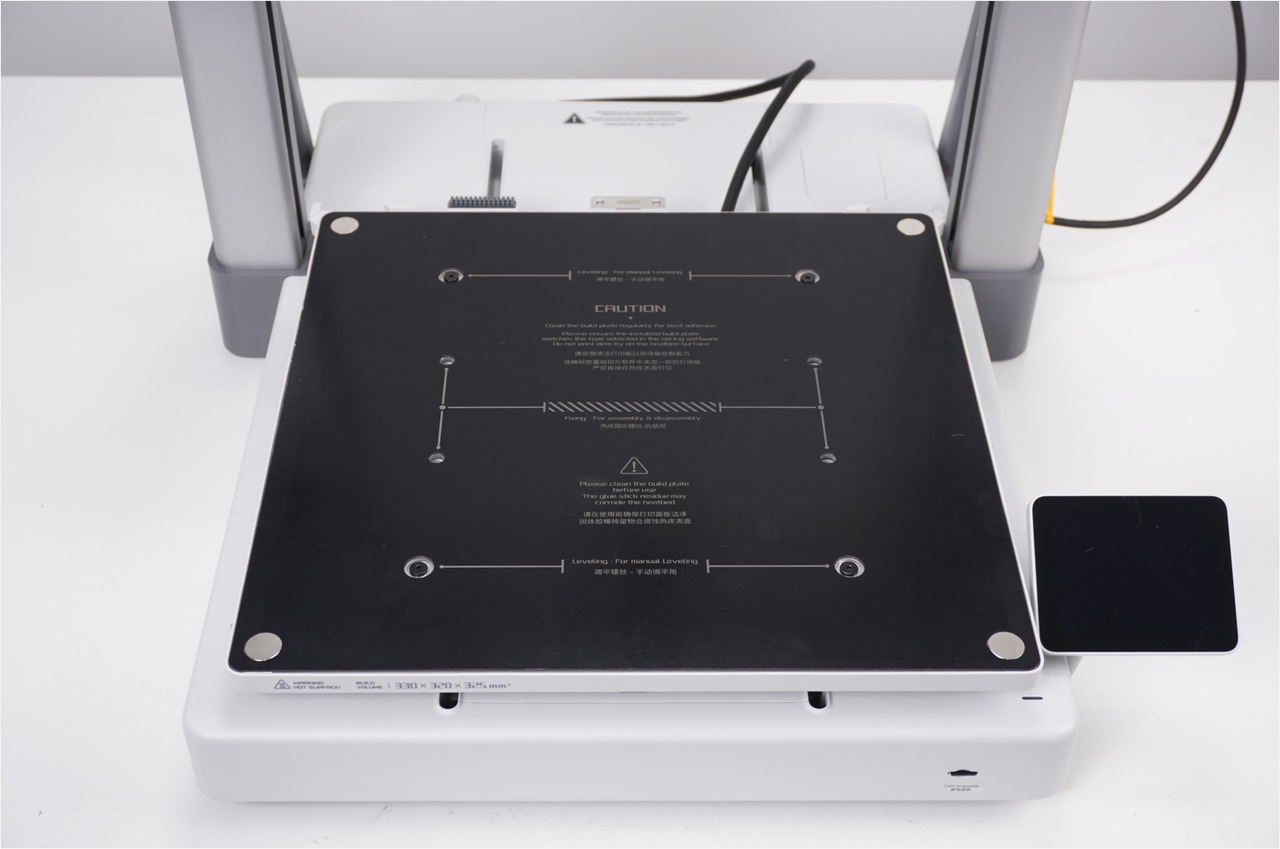

หน้าที่หลักของ Heatbed คือทำความร้อนพื้นผิวพิมพ์เพื่อช่วยให้ชั้นแรกของชิ้นงานยึดติดกับ Build Plate ได้ดีขึ้น หากพื้นผิวไม่ถูกทำความร้อนอย่างเหมาะสม ชั้นแรกอาจยึดเกาะไม่ดี ทำให้ชิ้นงานโก่งงอหรือหลุดระหว่างพิมพ์ได้ A2L ควบคุมอุณหภูมิ Heatbed ตามชนิดวัสดุที่ใช้งาน โดยคู่มือต้นฉบับระบุว่าอุณหภูมิสูงสุดของ Heatbed อยู่ที่ 80°C

ในขณะเดียวกัน Heatbed ยังเป็นชิ้นส่วนที่เคลื่อนที่ตามแกน Y มอเตอร์แกน Y เชื่อมต่อกับ Heatbed ผ่านสายพาน Timing Belt เพื่อขับให้ Heatbed เคลื่อนที่หน้า-หลัง ส่วนการเคลื่อนที่แกน X จะทำโดยมอเตอร์แกน X ที่ขับหัวพิมพ์ผ่านสายพานอีกชุดหนึ่ง ทั้งสองแกนจึงทำงานร่วมกันเพื่อให้หัวฉีดครอบคลุมพื้นที่บน Build Plate

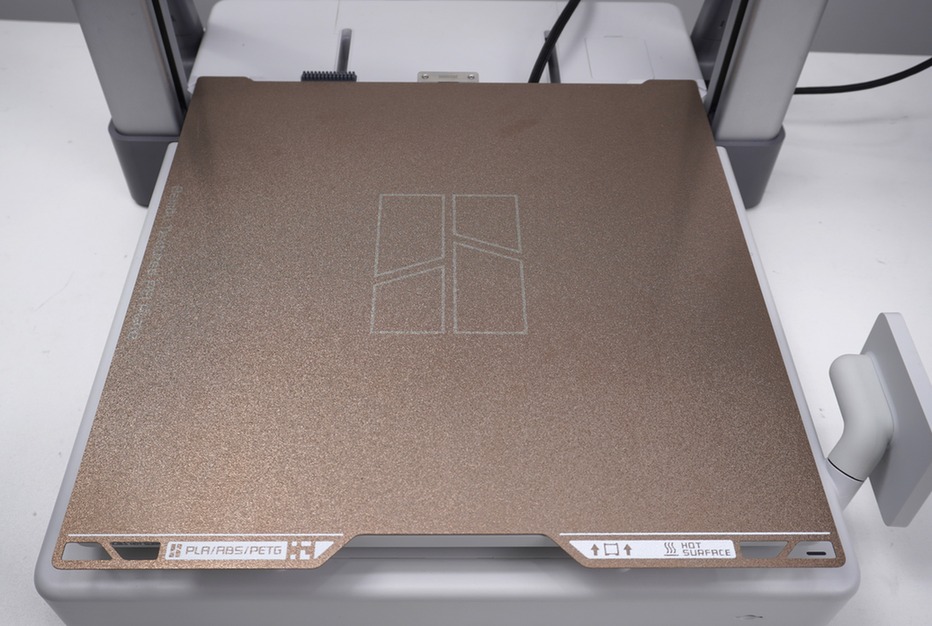

Build Plate

A2L มาพร้อม Textured PEI Build Plate ในกล่อง แผ่นนี้ทำจากแผ่นสเตนเลสที่เคลือบหรือพ่นผิว PEI เพื่อช่วยให้ผิวด้านล่างของชิ้นงานมี Texture และรองรับวัสดุหลายชนิด เช่น PLA, PETG และ TPU โดยทั่วไปไม่จำเป็นต้องใช้กาวช่วยยึดเกาะ

ควรทำความสะอาด Build Plate อย่างสม่ำเสมอเพื่อรักษาแรงยึดเกาะของชั้นแรก และควรหลีกเลี่ยงการสัมผัสผิว Build Plate โดยตรงด้วยนิ้วมือ เพราะคราบน้ำมันจากผิวหนังอาจทำให้การยึดเกาะของเส้นพลาสติกแย่ลง

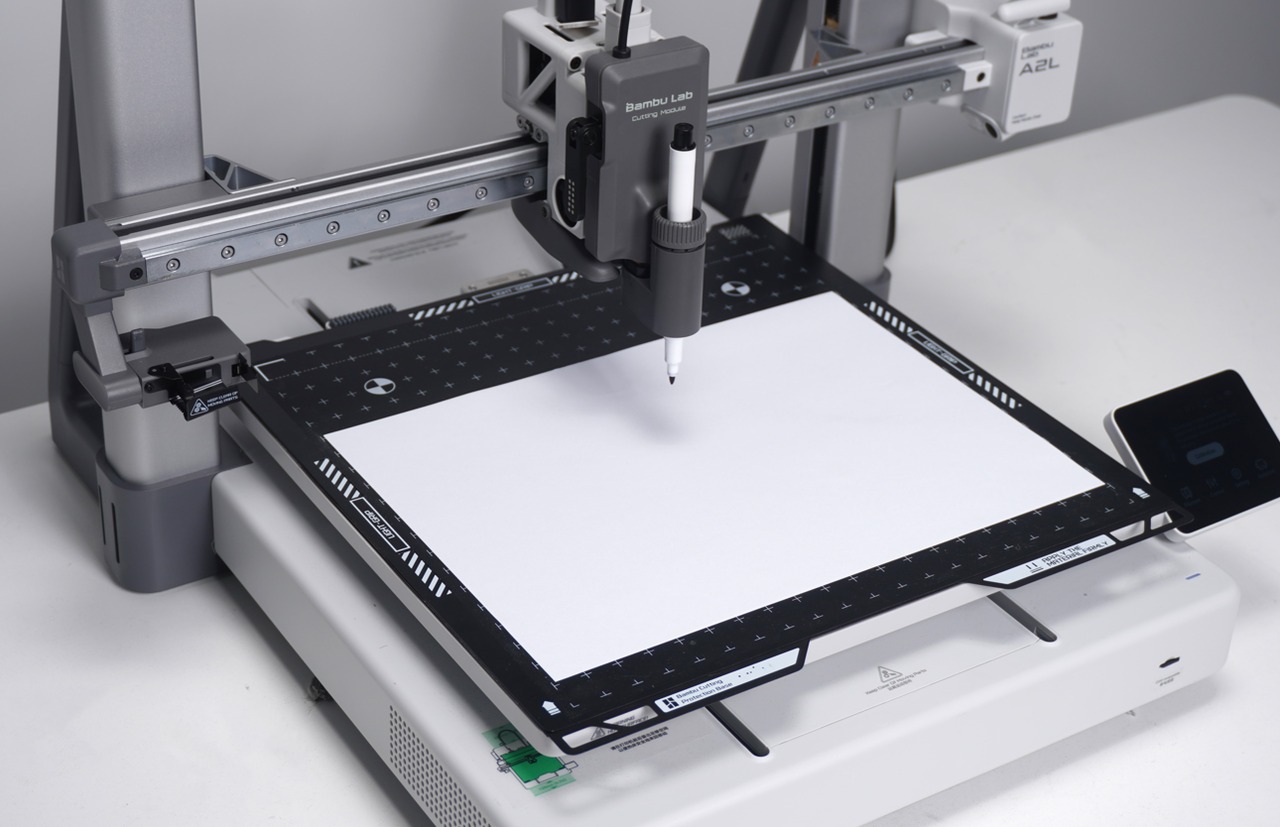

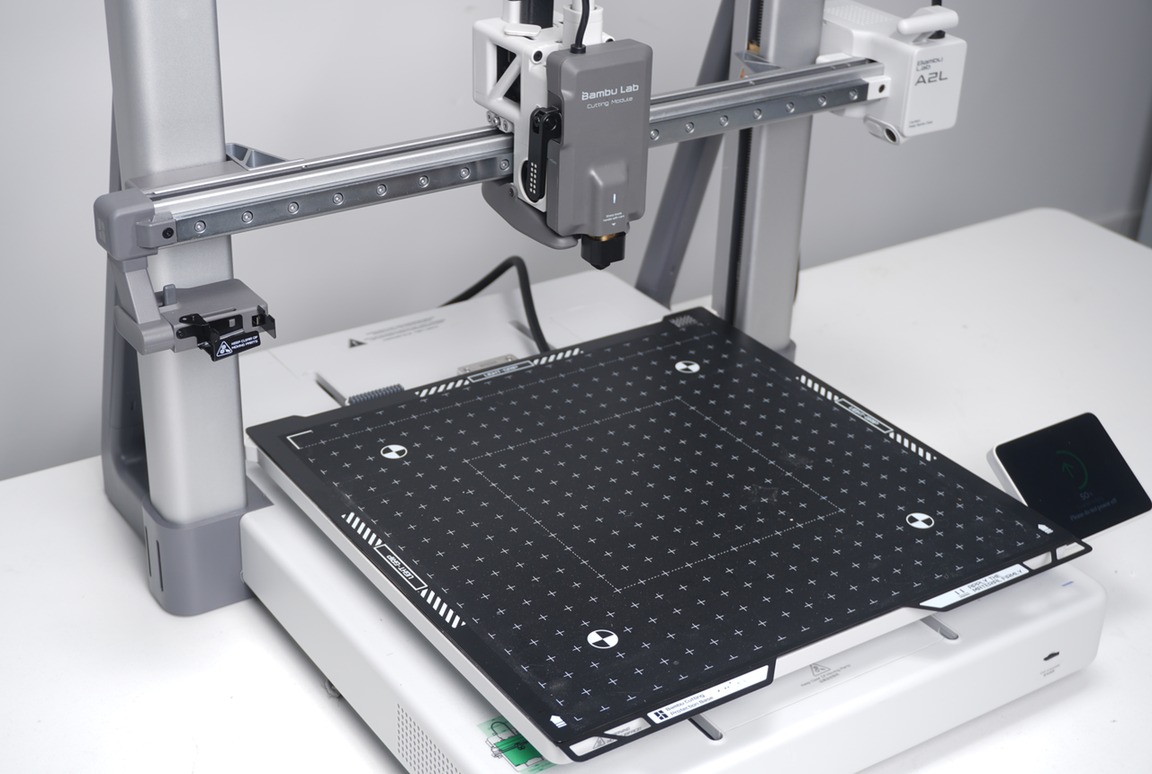

นอกจาก Build Plate สำหรับงานพิมพ์สามมิติแล้ว A2L ยังสามารถใช้งานร่วมกับ Cutting Platform สำหรับงาน 2D ได้ด้วย โดย Cutting Platform ประกอบด้วยฐานรองป้องกันการตัดและแผ่น Cutting Mat ก่อนเริ่มงานตัด จำเป็นต้องยึดวัสดุที่ต้องการตัดลงบนผิวของ Cutting Mat ให้แน่น เพื่อป้องกันวัสดุเคลื่อนระหว่างทำงาน

หน้าจอควบคุม

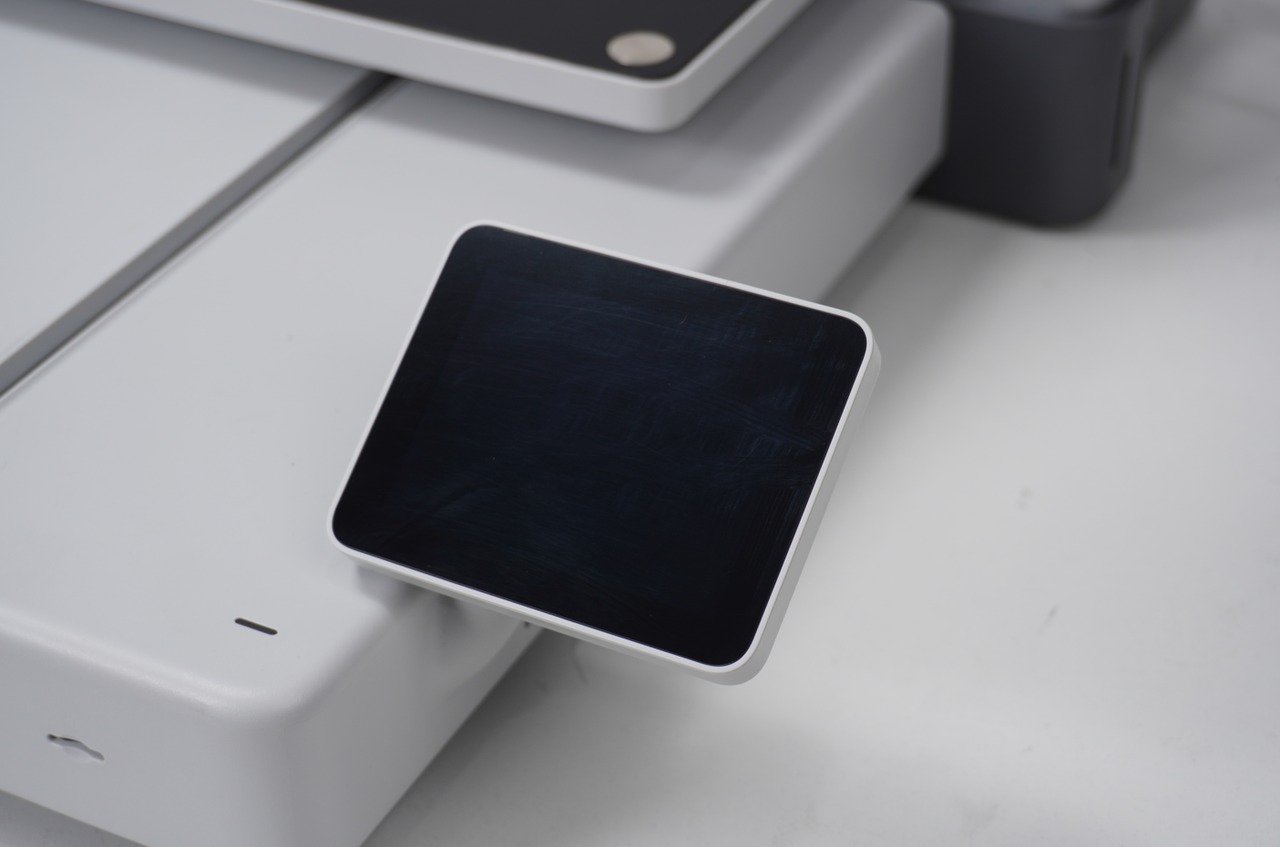

A2L มาพร้อมหน้าจอสัมผัสขนาด 3.5 นิ้ว ความละเอียด 240 × 320 เพื่อให้ผู้ใช้สั่งงานและติดตามสถานะของเครื่องได้สะดวกขึ้น หน้าจอนี้เป็นจุดหลักสำหรับการตั้งค่า การเลือกเมนู และการดูสถานะระหว่างใช้งาน

กล้องภายในเครื่อง

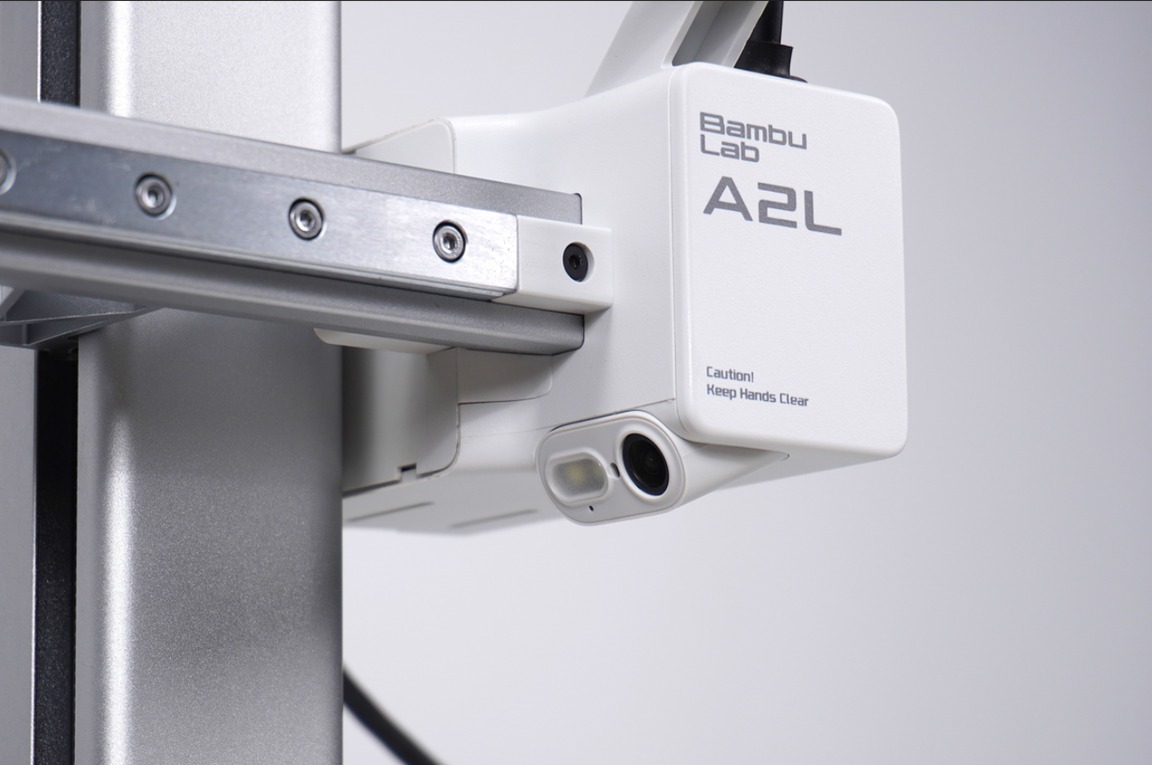

A2L มีกล้องภายในแบบ Low-Frame-Rate ที่รองรับความละเอียดสูงสุด 1080P โดยติดตั้งอยู่ภายในฝาครอบมอเตอร์แกน X กล้องนี้ใช้สำหรับดูภาพขณะเครื่องทำงาน บันทึกวิดีโอการพิมพ์ และสร้าง Timelapse ได้ ควรตรวจสอบให้แน่ใจว่ากล้องติดตั้งถูกตำแหน่งและมุมมองหันเข้าพื้นที่พิมพ์อย่างถูกต้อง เพื่อหลีกเลี่ยงปัญหาการตรวจจับพื้นที่พิมพ์หรือหัวฉีดผิดพลาด

สรุป

A2L เป็นเครื่องที่รวมระบบการเคลื่อนที่ ชุดหัวพิมพ์ ระบบตรวจจับการป้อนเส้น ระบบทำความสะอาดหัวฉีด และส่วนเสริมสำหรับงาน 2D ไว้ในเครื่องเดียว การเข้าใจหน้าที่ของแต่ละส่วนจะช่วยให้ผู้ใช้ดูแลเครื่องได้ถูกต้องขึ้น และช่วยให้การแจ้งอาการกับทีมซัพพอร์ตทำได้ละเอียดและตรงจุดมากขึ้น

หากผู้ใช้พบอาการผิดปกติ เช่น การป้อนเส้นไม่ต่อเนื่อง เส้นพัน หัวฉีดอุดตัน ชิ้นงานชั้นแรกไม่ติด หรือเครื่องแจ้งเตือนเกี่ยวกับแกนการเคลื่อนที่ ควรตรวจสอบตำแหน่งชิ้นส่วนที่เกี่ยวข้องตามบทความนี้ร่วมกับคู่มือการแก้ปัญหาเฉพาะเรื่อง และหลีกเลี่ยงการถอดชิ้นส่วนโดยไม่มีขั้นตอนอ้างอิงที่ชัดเจน
