การแก้ไขเส้นติดใน Filament Hub เครื่อง Bambu Lab A1

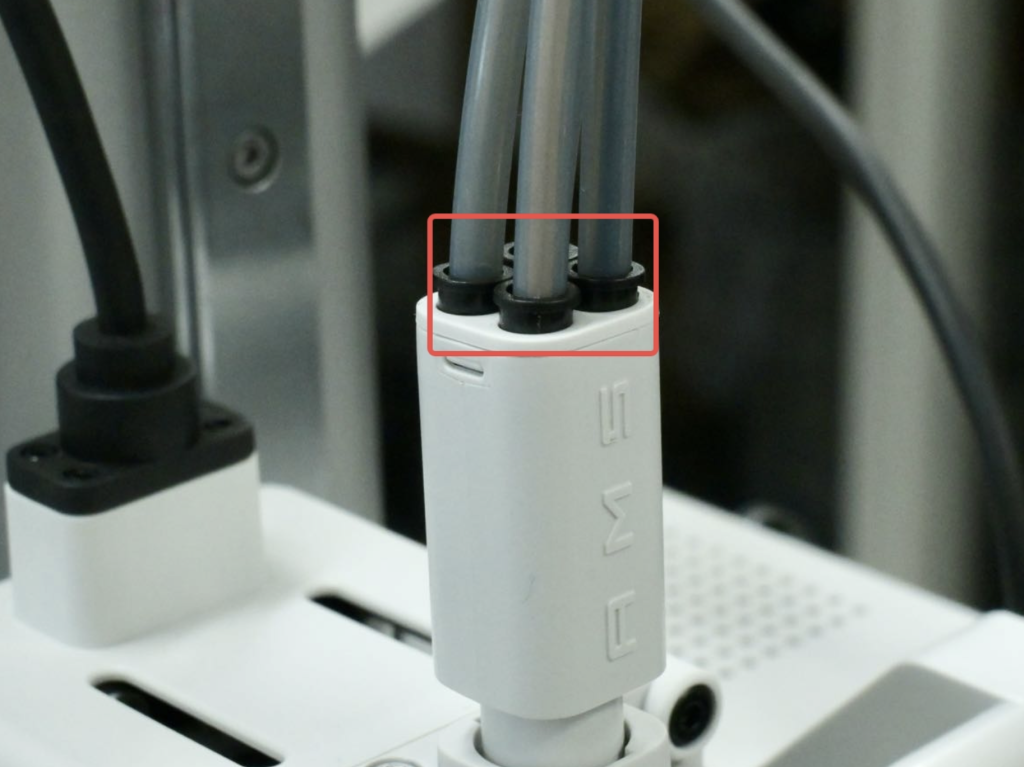

สำหรับ Filament Hub จะเป็นตัวที่รวมเส้นจาก AMS Lite เข้ามา 4 เส้น และปล่อยเข้าหัวฉีดที่ละเส้น ซึ่งด้านใน จะมีจุดรวมเส้นอยู่ ซึ่งบางครั้ง อาจจะมีเส้นพลาสติกที่ผิดรูป หรือบิดงอ เข้าไปติดในส่วนนี้ได้ ทำให้การปริ้นเกิดการติดขัด

ตัวอย่างของปัญหาที่อาจเกิดขึ้นภายใน Filament Hub

1. เส้นพลาสติกหมด และปลายเส้นที่ถูกดึงออกจากม้วน มีปลายที่บิดงอ ทำให้ส่วนที่บิดงอ เข้าไปติดด้านใน Filament Hub และคาอยู่ ทำให้หัวฉีดดึงเส้นไม่ลง
2. เส้นพลาสติกเปราะและหักง่าย โดยเฉพาะเส้นที่ผสมคาร์บอนไฟเบอร์​ ซึ่งเมื่อเส้นหัก ตรงส่วน Filament Hub จะทำให้เส้นอื่นไม่สามารถผ่านลงไปได้

ขั้นตอนการตรวจสอบเบื้องต้น

ก่อนอื่นให้ดูว่า มีเส้นพลาสติกคาอยู่ในหัวฉีดหรือไม่ โดยให้สังเกตุที่ท่อ ถ้าไม่เห็นปลายเส้นในท่อ แปลว่ายังคงมีเส้นพลาสติกคาอยู่ที่หัวฉีด

ก่อนที่จะทำการถอด Filament Hub ให้ลองดึงเส้นพลาสติกออกด้วยมือ หรือจะกด Unload เส้นออก โดยวิธีการปกติก่อน หลังจากที่ Unload เส้นออกมาทั้งหมดแล้ว ค่อยเช็คดูว่า ช่องไหนที่เส้นคาอยู่ โดยการ Load เส้นเข้าไปที่ละช่อง แล้วดูว่าเส้นช่องไหน ที่โหลดไม่เข้า

โหลดเส้นเข้าไปที่ละช่องเพื่อทำการตรวจเช็ค

1. เลือกเส้นพลาสติกที่ต้องการโหลด จากหน้าเมนู Filament > AMS
2. เมื่อเลือกแล้วให้กดปุ่ม Load เพื่อตรวจสอบว่าเส้นสามารถป้อนเข้าไปได้ตามปกติหรือไม่

ถ้าโหลดเส้นไม่เข้า แสดงว่ามีเส้นคาอยู่ใน Filament Hub ก็ให้ดำเนินการขั้นต่อไป คือถอด Filament Hub ออกมาเช็คแล้วเคลียร์เส้นที่หักคาอยู่ด้านใน

การถอดและทำความสะอาด Filament Hub

เครื่องมือที่จำเป็น

1. ประแจหกเหลี่ยม ทั้งตัวยาวและตัวสั้นที่แถมไปกับเครื่อง
2. แหนบปลายแบน

ถอด Filament Hub

ใช้ประแจหกเหลี่ยมตัวสั้น ทำการงัดด้านข้างที่เป็นฝาครอบขึ้นเล็กน้อย แล้วค่อยดึง Filament Hub ออก

แก้ไขการอุดตันของ AMS Lite Filament Hub ด้วยเส้นใยพิมพ์

1. ถอดท่อ PTFE ออกจาก Fitting โดยการกดขอบสีเทา พร้อมกับดึงท่อออก อาจจะต้องใช้แรงดึงนิดนึง
2. ลองนำเส้นพลาสติกอันใหม่ สอดและกระแทกเข้าไปเพื่อไปดันเส้นที่ค้างอยู่ให้หลุดออกไปด้านล่าง ซึ่งถ้าไม่หลุด อาจจะลองใช้ประแจแอลตัวสั้น ช่วยกระทุ้งและดันเส้นที่คาอยู่
3. ถ้าเห็นเส้นทะลุออกมาจากทางด้านล่าง ก็ให้มือดึงออก เพื่อเคลียร์เศษที่คาด้านใน และค่อยประกอบ Filament Hub กลับเข้าที่เดิม

ในกรณีที่ไม่สามารถกระทุ้งเส้นที่หักให้ทะลุลงมาด้านล่างได้ ก็ให้ทำขั้นตอนต่อไป

ถอดชิ้นส่วนของ Filament Hub

1. ใช้แหนบปลายแหลมกดที่เดือยเพื่อทำการแยกฝาปิด ออกจาก Filament Hub
2. เมื่อฝาปิดเริ่มเผยอ ออกก็ให้ใช้แหนบสอดไปที่ร่อง เพื่อช่วยดันขอบฝาปิด รอบตัวให้หลุดออก

ทำความสะอาดภายใน Filament Hub

1. คว่ำ Filament Hub เพื่่อเอาตัวแยกเส้นออก
2. หากพบ เส้นพลาสติกติดค่าด้านใน ให้ใช้วิธีการแหย่เส้นสวนทาง จากด้านล่าง ทะลวงขึ้นมาด้านบน ถ้าเส้นพลาสติกที่แหย่ บิดงอ ไม่สามารถดันเส้นที่คาอยู่ด้านในออกได้ ก็ให้ใช้ประแจแอลตัวสั้น ดันเข้าไปแทนเส้นพลาสติก

ก่อนที่จะประกอบกลับ แนะนำให้ตรวจสอบจุดอื่นๆ เพิ่มเติม เพื่อเช็คว่า เส้นไม่หักคาอยู่ในจุดอื่น เพราะถ้าประกอบกลับเข้าที่เดิมแล้ว อาจจะไม่แก้ปัญหา เพราะโดยปกติเส้นที่หักคา ส่วนใหญ่จะไม่หักที่เดียว อาจจะมีหักในจุดอื่นเพิ่มเติมด้วย

การถอดและเช็คชุดฐานของ Filament Hub

ตัว Filament Hub จริงๆแล้ว จะมี 2 ส่วน ซึ่งส่วนแรกที่ถูุกถอดออก จะเป็นส่วนที่ทำหน้าที่ เป็นตัวนำพาเส้นลงไปที่หัวฉีด ซึ่งจะต้องผ่านชุดฐานลงไปอีกที ซึ่งชุดฐานจะมีเซนเซอร์หลายตัวทีคอยทำหน้าที่เช็คว่าเส้นพลาสติก สามารถผ่านลงไปที่หัวฉีดได้หรือไม่

ซึ่งการถอดชุดฐานจำเป็นต้องระวัง เพราะจะมีสายแพเส้นบางๆ เชื่อมติดอยู่ เวลายกชุดฐาน ก็ให้ระวังสายแพไว้ด้วย

ถอดชุดฐาน

ถอดเซ็นเซอร์ตรวจจับเส้นพลาสติก

ตรวจสอบแขนกล (Inspect the Arm)

ตรวจสอบช่องปลายสุดที่เส้นผ่าน

สำหรับช่องปลายที่เส้นออก ถ้ามีรอยบิ่น หรือรอยสึก ที่อาจเกิดจากการปริ้นเส้น Carbon Fiber อาจจะทำให้ช่องมีขนาดใหญ่ขึ้น และทำให้การขยับตัวของเส้น ส่ายไปมา มากกว่าปกติ จนทำให้ เซนเซอร์เช็คเส้นพลาสติกทำงานผิดพลาด ถ้าเจอปัญหา ก็อาจจะต้องเปลี่ยน อะไหล่ชิ้นนี้

ตรวจสอบเซ็นเซอร์ตรวจจับเส้นพลาสติก

1. ติดตั้งเซ็นเซอร์กลับเข้าที่ โดยใช้ ประแจ H1.5 ขัน สกรู 2 ตัวกลับเข้าไป
2. เปิดเครื่องพิมพ์ และไปที่ เมนู Filament บนหน้าจอ

ตรวจสอบการทำงานของเซ็นเซอร์เช็คเส้นพลาสติก

1. ใส่เส้นพลาสติกเข้าไปในเครื่อง และตรวจสอบว่า จุดสีเขียวปรากฏบนไอคอนหัวฉีด บนหน้าจอหรือไม่
2. หากเซ็นเซอร์ตรวจจับเส้นพลาสิกได้ จุดสีเขียวควรปรากฏขึ้น
3. เมื่อดึงเส้นพลาสติกออก จุดสีเขียวต้องหายไป

สำหรับขั้นตอนนี้ ถ้าใส่เส้นแล้ว ตัวไอคอนไม่มีการเปลี่ยนสถานะ หรือค้าง ไม่ว่าจะมีเส้นหรือไม่มี ถ้าเจอแบบนี้ แสดงว่า สายแพ อาจจะขาด หรือไม่ก็กระเดื่องที่ขยับได้ อาจติด หรือขยับไม่คล่อง ให้กลับไปตรวจเช็คอีกรอบ แต่ถ้าเช็คแล้วทุกอย่างปกติ แสดงว่า เซนเซอร์เช็คเส้นพลาสติกมีปัญหา อาจจะต้องทำการเปลี่ยนอะไหล่ชิ้นนี้

การประกอบ Filament Hub กับชุดฐาน

หลังจากที่เคลียร์เส้นที่คาอยู่ด้านในออกหมดแล้ว รวมถึงเช็คระบบเซนเซอร์เช็คเส้นพลาสติก รวมถึงชุดฐาน เรียบร้อย ก็ให้ทำการประกอบกลับเข้าไปเหมือนเดิม

ประกอบ Filament Hub

1. ติดตั้งอุปกรณ์เสริมลงใน Filament Hub ทีละชิ้น ตามภาพประกอบ
2. จัดตำแหน่งตัวล็อก 3 จุด ที่ฝาครอบทางเข้าเส้นใยให้ตรงกับ ด้านซ้าย, ด้านขวา และด้านหลังของตัว Filament Hub
3. กดและติดตั้งให้แน่นจนล็อกเข้าที่

ติดตั้งชุดฐาน Filament Hub

ขั้นตอนนี้ อาจจะยาก ในส่วนของสายแพ ที่ดึงออกมาในตอนแรก เพราะสายแพ มีความยาว ทำให้สอดกลับเข้าไปลำบาก กว่าตอนเอาออกมา ตรงจุดนี้ต้องใจเย็น แล้วค่อยๆ เอามือดันลงไป

เมื่อใส่ชุดฐานกลับแล้ว ก็ให้ขันน็อตกลับเข้าไปเหมือนเดิม

ติดตั้ง Filament Hub เข้ากับชุดฐาน

ตอนใส่กลับ ให้สังเกตุตรงเดือยที่ตอนแรก ที่ใช้งัดออก โดยต้องให้เดือย อยู่ตำแหน่งที่งัดออกเหมือนเดิม ซึ่งจะมีแค่ด้านเดียวที่ใส่ได้ เมื่อหามุมใส่ได้แล้ว ให้กด Filament Hub ลงไป เพื่อให้เดือยเข้าไปเกี่ยวแล้วล็อค ไม่ให้ Filament Hub หลุดออก ตรงนีอาจจะต้องใช้แรงกดหน่อย เพราะมีสปริงคอยต้านอยู่
