อธิบายค่าในแทบรวมคำสั่ง SUPPORT (ตัวรองรับ)

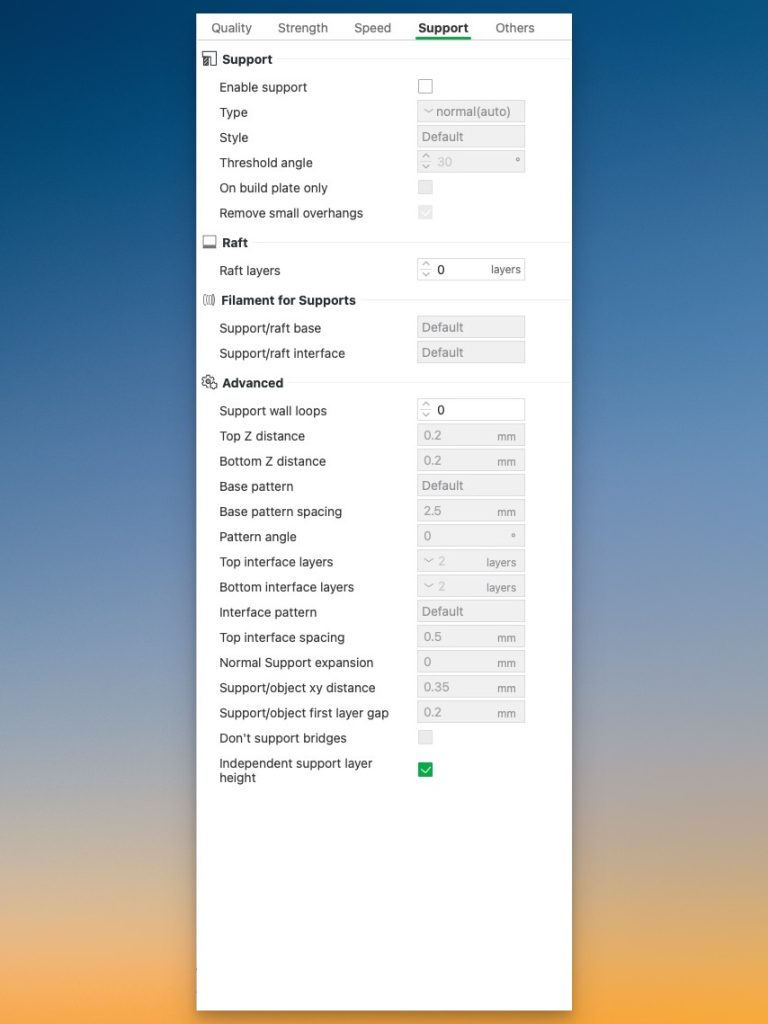

ค่า Setting ในแทบ Support (ตัวรองรับ)

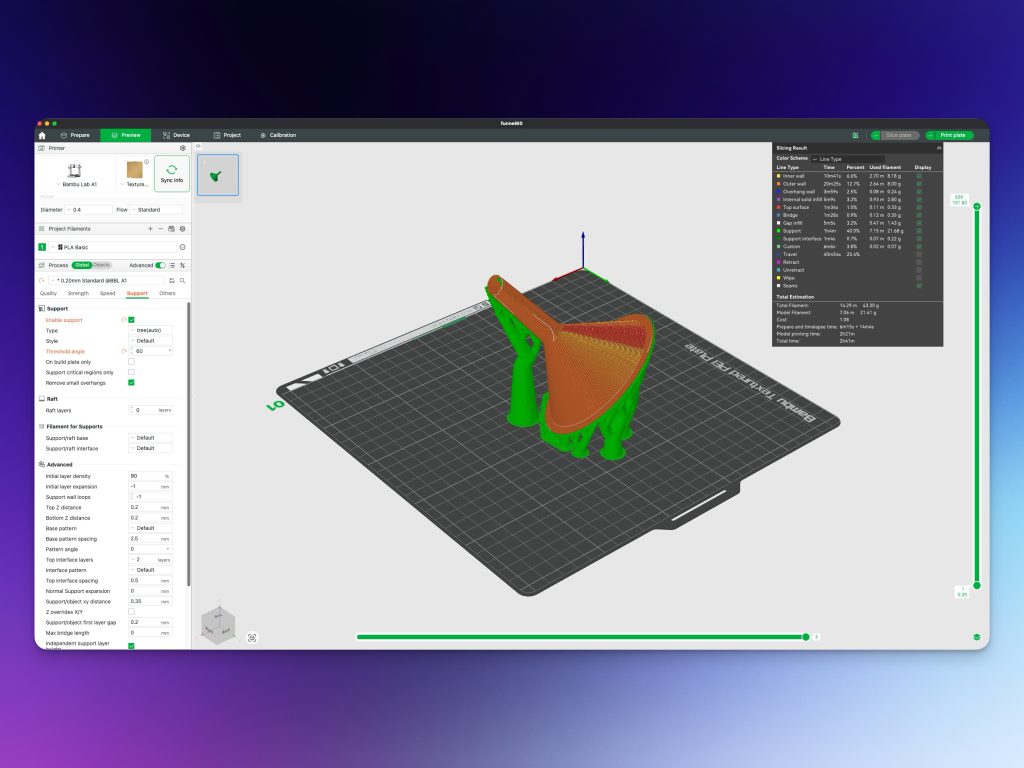

โมเดล 3 มิติ ที่มีส่วนยื่น หรือส่วนเกินที่ลอยยื่นออกมาจากตัวโมเดล ทีเรียกกันว่า Overhang จำเป็นต้องมีการสร้าง Support หรือตัวรองรับมาค้ำในส่วนที่ลอย เพื่อให้เครื่องสามารถปริ้นงานได้ ซึ่งในแทบนี้ จะเป็นการตั้งค่าเกี่ยวกับการสร้างตัวรองรับ ทั้งในเรื่องของรูปแบบ และระยะห่างของตัว Support และตัวงาน ซึ่ง Support จะแกะง่ายหรือยาก ก็ต้องมาปรับในแทบนี้
ค่าต่างๆ ในส่วนของ Support
จะเป็นช่องสำหรับการตั้งค่าในการสร้างตัวรองรับ หรือ Support ซึ่งเป็นส่วนที่จำเป็นมาก สำหรับโมเดล ที่มีส่วนยื่น หรือส่วนเกิน ที่่ลอยอยู่กลางอากาศ ใครที่ยังไม่รู้ แนะนำให้อ่านบทความ ” อยากเล่น 3D Printer ต้องรู้จัก Support “
| หัวข้อ | คำอธิบาย |
|---|---|
| Enable support | เลือกเพื่อบังคับให้โปรแกรมสร้าง Support หรือตัวรองรับ |
| Type | ชนิดของ Support |
| Style | รูปแบบย่อยของ Support ที่เลือกในช่อง Type |
| Threshold angle | มุมองศาที่กำหนดให้โปรแกรม เริ่มสร้าง Support |
| On build plate only | สร้าง Support ในส่วนของโมเดลที่ยื่นออกมาแล้วเห็นฐานด้านล่าง |
| Remove small overhang | ไม่ต้องสร้าง Support ในส่วนที่ยื่นเกินออกมาไม่มาก |
ค่าต่างๆ ในส่วนของ Raft
เป็นค่าสำหรับการสร้างพื้น เพื่อเพิ่มการยึดเกาะให้กับโมเดล โดนที่โปรแกรม จะปริ้นพื้นมารองรับก่อน แล้วโมเดล ค่อยปริ้นทับลงบนพื้นส่วนนี้อีกที
| หัวข้อ | คำอธิบาย |
|---|---|
| Raft layers | จำนวนชั้นของพื้นที่ต้องกับพิมพ์ ก่อนที่จะปริินงานทับลงไป |
| Raft contact Z distance | ระยะห่างของงานกับพื้น Raft |
| Initial layer density | ความหนาแน่นของพื้น Raft |
ค่าต่างๆ ในส่วนของ Filament for supports
เป็นช่องสำหรับเครื่องที่มี AMS เพื่อกำหนดว่าจะใช้เส้นไหน ในการพิมพ์ Support
| หัวข้อ | คำอธิบาย |
|---|---|
| Support / raft base | กำหนดว่าจะใช้เส้นในช่องไหนของ AMS ในการปริ้น ฐานของ Support |
| Support / raft interface | กำหนดว่าจะใช้เส้นในช่องไหนของ AMS ในการปริ้น ผิวที่แตะกับตัวชิ้นงานหรือโมเดล |
ค่าต่างๆ ในส่วนของ Advanced
| หัวข้อ | คำอธิบาย |
|---|---|
| Initial layer expansion | เลเยอร์แรกของฐาน Support ช่วยให้ Support มีพื้นที่ผิวด้านล่างมากขึ้น ไม่หลุดง่าย ระหว่างปริ้น |
| Support wall loops | จำนวนชั้นของผนัง Support |
| Top Z distance | ระยะห่าง Support กับตัวโมเดล ค่ายิ่งน้อย Support จะยิ่งติดกับตัวงาน ทำให้แกะยาก แต่ถ้าตัวเลขเยอะ ตัวงานก็จะเป็นรอยเยอะ เพราะไม่มี Support ไปรองรับ |
| Bottom Z distance | ระยะห่างของ Support ที่อยู่ด้านล่างของชิ้นงาน |
| Base pattern | รูปแบบการฉีด เฉพาะส่วนฐาน |
| Base pattern spacing | ระยะห่างเส้นที่ฉีดเป็นฐาน Support |
| Pattern angle | องศาในการฉีดเส้น Support |
| Top interface layers | จำนวนชั้นในส่วนของ Support ที่แตะกับชิ้นงานด้านบน |
| Bottom interface layers | จำนวนชั้นในส่วนของ Support ที่แตะกับชิ้นงานด้านล่าง |
| Interface pattern | รูปแบบการฉีด เฉพาะส่วน Support ที่แตะกับชิ้นงาน |
| Top interface spacing | ระยะห่างเส้นที่ฉีดเป็น Support ที่แต่กับชิ้นงาน |
| Normal support expansion | ระยะ Offset ที่ต้องการให้ Support ขยายออกไป เพื่อเพิ่มเนื้อ ช่วยให้ Support ไม่หักหรือล้มง่าย |
| Support /object xy distance | ระยะที่ต้องการให้ Support อยู่ห่างจากตัวชิ้นงาน |
| Support / object first layer gap | ระยะที่ต้องการให้ Support อยู่ห่างจากตัวชิ้นงาน เฉพาะเลเยอร์ในชั้นแรกเท่านั้น |
| Max bridge length | ระยะห่างสูงสุด ของตัว Bridge หรือช่องว่าง ที่ต้องการให้ไม่มี Support มารองรับ |
| Independent support layer height | ปรับระยะห่างต่อชั้นในส่วนของ Supprt เป็นแบบอิสระ ไม่ขึ้นอยู่กับ Layer Height |
ค่าต่างๆ ในส่วนของ Tree Support
ในส่วนนี้จะมีให้ใช้งานก็ต่อเมื่อเลือก Type ของ Support เป็นแบบ Tree
| หัวข้อ | คำอธิบาย |
|---|---|
| Tree support branch distance | ระยะห่างของ Tree support ในแต่ละต้น นับจากฐาน ค่ายิ่งน้อย Support จะยิ่งเยอะ |
| Tree support branch diameter | ขนาดของต้น Tree Support ค่ายิ่งเยอะ ต้นจะใหญ่ แข็งแรง แต่แกะยาก |
| Tree support branch angle | องศาของตัวก้าน Tree Support ที่จะให้เอียง ขึ้นไปรับกับตัวชิ้นงาน |
