แนะนำส่วนประกอบเครื่อง Bambu Lab A1 Series

เครื่อง Bambu Lab A1 / A1 Combo เป็นเครื่องปริ้น 3 มิติ ที่ใช้เทคโนโลยีการพิมพ์แบบ FDM หรือ Fuse Deposite Material ที่ใช้วิธีหลอมละลายเส้นพลาสติกหรือ Filament แล้วฉีดออกมา ซึ่งหลักการและขั้นตอนในการใช้งานของเครื่องสามารถเข้าไปอ่านเพิ่มเติมได้ที่บทความ “8 ขั้นตอนที่ถูกต้องในการใช้งาน เครื่องปริ้น 3D Printer” ถ้าใครไม่เคยใช้ 3D Printer แนะนำให้อ่านบทความด้านบนก่อน

ระบบขับเคลื่อน

เครื่อง A1 Series จะใช้ระบบขับเคลื่อนระบบ Cartesian ที่เป็นแบบยอดนิยม ใช้กันมากในเครื่องพิมพ์ 3 มิติ ซึ่งระบบนี้มีเชื่อเรียกเล่นๆ ว่า Bed Slinger เพราะตัวฐานพิมพ์จะขยับเดินหน้าและถอยหลังได้ ข้อดีของเครื่องแบบนี้ คือ ดูแลและบำรุงรักษาง่าย ไม่ซับซ้อน การใช้มอเตอร์ขับเคลื่อนจะเป็นไปแบบตรงไป ตรงมา กล่าวคือ มอเตอร์ไม่ไปยุ่งหรือผูกกับมอเตอร์ตัวอื่นๆ มีอิสระในการวิ่ง

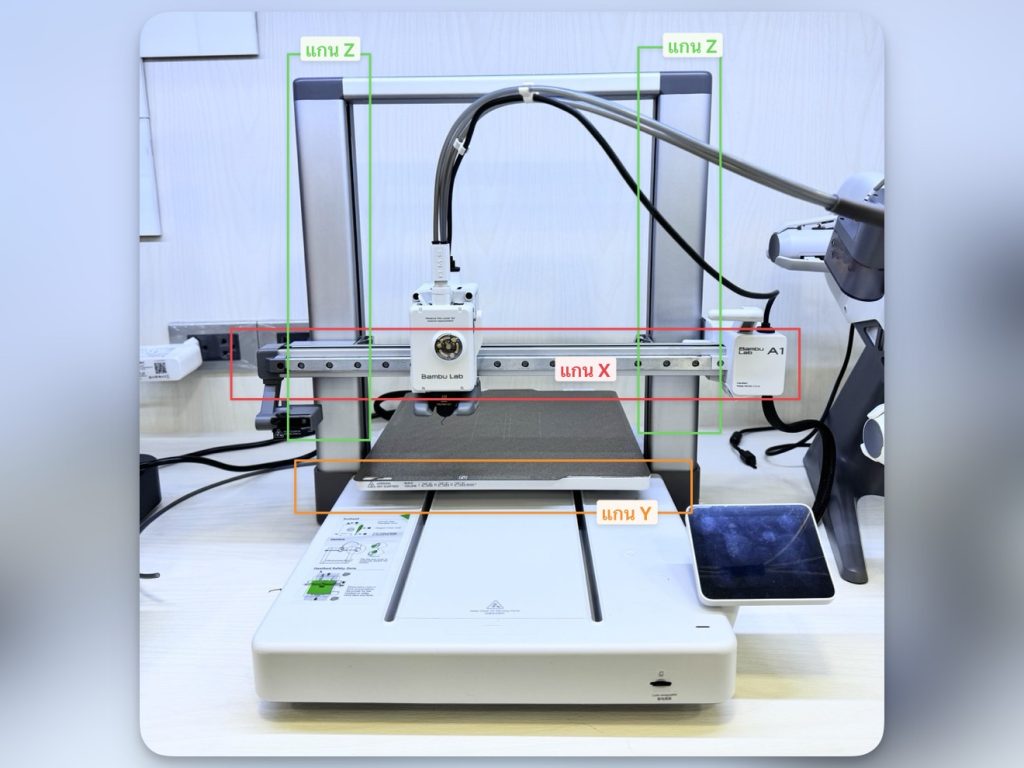

ตัวเครื่องประกอบไปด้วยแกนเคลื่อนที่ 3 แกน ได้แก่

1. แกน X ที่จะพาชุดหัวฉีดวิ่งไปซ้ายและขวา ซึ่งตัวชุดหัวฉีดจะวางอยู่บนรางสไลด์ ที่มีความแข็งแรง
2. แกน Y มีหน้าที่พาฐานพิมพ์ เดินไปหน้าและถอยหลัง ซึงตัวฐานจะวางอยู่บน เพลากลม 2 ข้าง
3. แกน Z มีหน้าที่พาชุดหัวฉีดและแกน X ขยับขึ้นและลง โดยใช้ Lead Screw ที่เป็นเกลียว มีความแม่นยำสูง ตัวแกน Z จะมี 2 ข้าง ซึ่งจะวิ่งไปพร้อมกัน โดยใช้สายพานผูกแกนทั้ง 2 ข้างเอาไว้

ชุดหัวฉีด

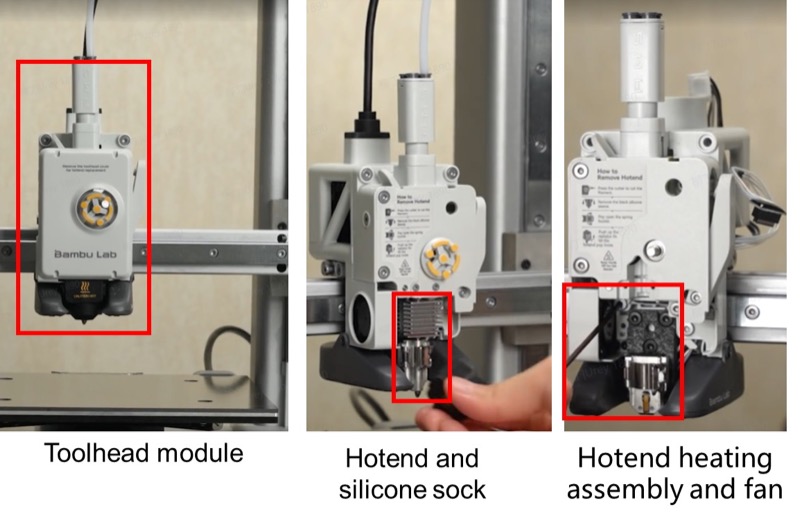

ชุดหัวฉีดของเครื่องรุ่นนี้เป็นแบบ Direct Drive ที่ชุดมอเตอร์ดันเส้นจะอยู่ติดกับหัวฉีด ซึ่งในชุดหัวฉีดจะปรกอบไปด้วย หัวฉีด, ใบมีดตัดเส้น Filament, ตัวป้อนเส้น Filament Hub และเซนเซอร์สำหรับเช็คเส้นพลาสติก

ส่วนประกอบของหัวฉีด

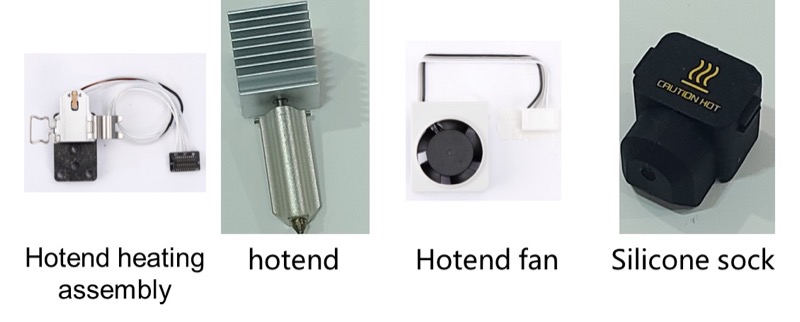

สำหรับหัวฉีดเครื่องรุ่นนี้ เป็นแบบ Hot Swap เน้นเปลี่ยนง่าย และเปลี่ยนเร็ว ไม่ต้องใช้เครื่องมือในการเปลี่ยน หัวฉีดจะมาเป็นแบบประกอบเสร็จในชิ้นเดียว มีขนาดรูให้เลือกหลายขนาด แต่ที่ติดมากับเครื่องจะมีขนาดรู 0.4 มิลลิเมตร ตัวทำความร้อนแลเซนเซอร์วัดความร้อน จะไม่ได้อยู่ติดกับหัวฉีด แต่จะเป็นโมดูลแยกอีกชิ้น ซึ่งจะอยู่ด้านหลังของชุดหัวฉีด ด้านข่างหัวฉีดจะมีพัดลมที่เรียกว่า Hotend Fan มีหน้าที่เป่าซิงค์ระบายความร้อนหัวฉีด ถ้าพัดลมชิ้นนี้เสีย หรือไม่หมุน จะทำให้หัวฉีดตันได้ ตัวฮีทเตอร์ให้ความร้อน จะมีซิลิโคนสีดำหุ้มอยู่ ซิลิโคนช่วยให้ ความร้อนในหัวฉีดนิ่ง ไม่สวิงไปมา และยังช่วยลด เศษพลาสติก ติดที่หัวฉีด

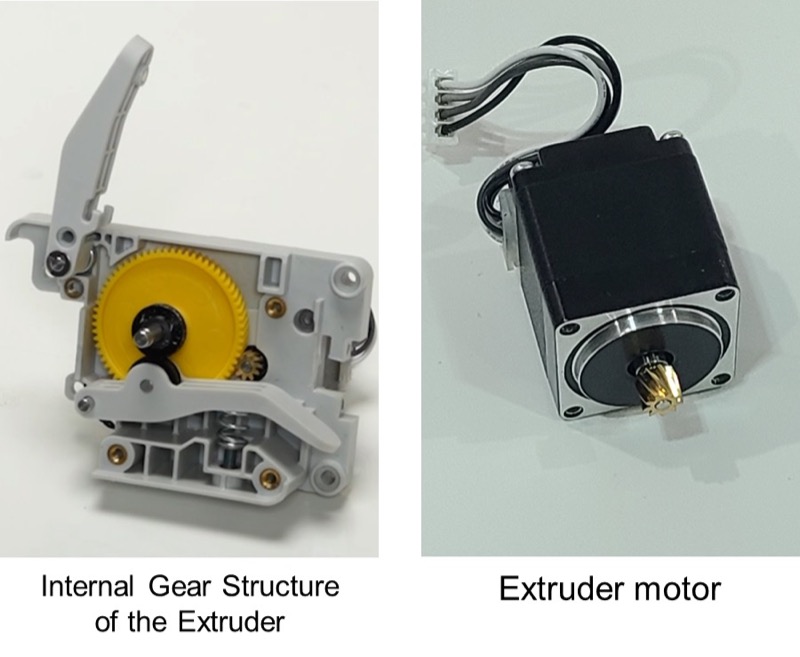

ส่วนประกอบชุดดันเส้น

ในส่วนของชุดดันเส้นพลาสติกนั้น จะประกอบไปด้วย ชุดเกียร์ และมอเตอร์ สำหรับชุดเกียร์จะเป็นแบบทดเกียร์ เพื่อให้มีกำลังในการดันเส้นลงไปที่หัวฉีด เวลาปริ้นงาน ตัวดันเส้นพลาสติก จะมีการดันและดึง อยู่ตลอดเวลา สามารถสังเกตุการทำงานของตัวดันเส้นได้ที่ด้านหน้าของเครื่อง ในกรณีที่เส้นพลาสติก ติดอยู่ด้านในชุดดันเส้น สามารถที่จะแก้ไขเบื้องต้นได้ โดยที่ไม่ต้องรื้อหรือถอดชุดดันเส้นออกมา

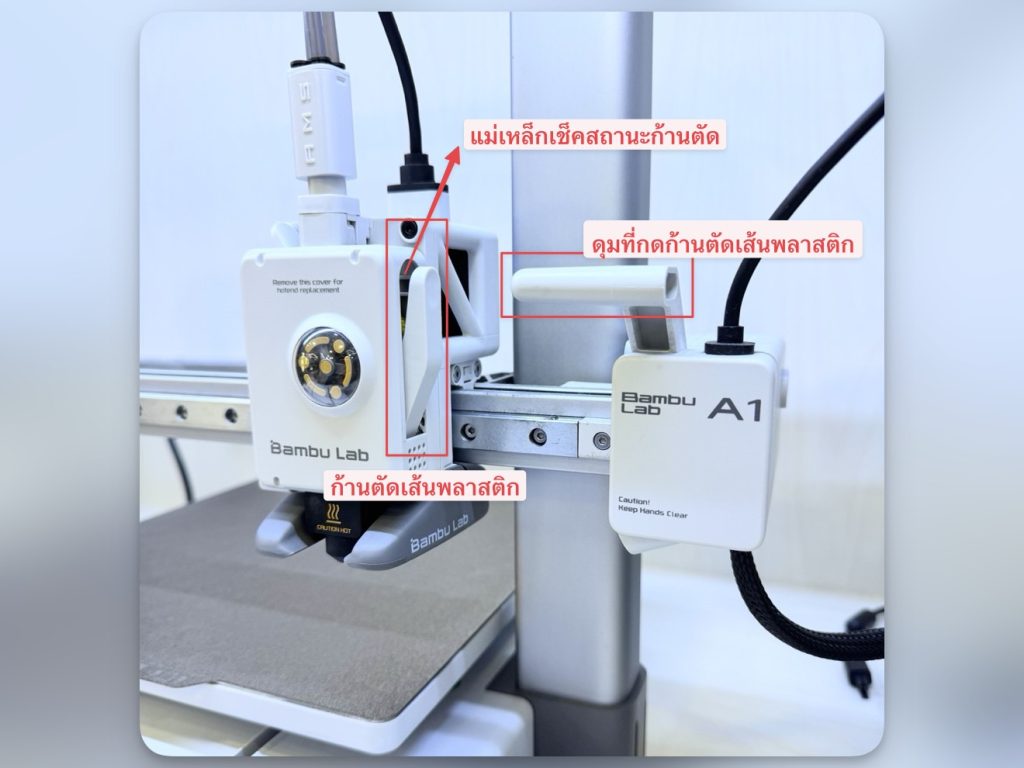

ตัวตัดเส้นพลาสติก Cutter

ตัวตัดเส้นพลาสติก มีหน้าที่ ตัดเส้น Filament ก่อนที่จะ Unload เส้นออก ซึ่งเวลาทำงาน ตัวชุดหัวฉีดจะวิ่งไปทางด้านขวาสุดของเครื่อง เพื่อที่ให้ก้านกดไปชนกับดุมพลาสติก เพื่อกดก้าน ที่มีใบมีด Cutter เพื่อตัดเส้นพลาสติกที่อยู่ในหัวฉีด ตัวก้านพลาสติกจะมีแม่เหล็ก สำหรับให้เซนเซอร์ที่อยู่ในชุดหัวฉีดอ่านว่า ตัวก้านตัดพลาสติก ทำงานอยู่ หรือค้าง ถ้าค้างไม่ยอมดีดกลับ เครื่องก็จะฟ้อง Error แล้วแจ้งผู้ใช้ให้ทำการแก้ไข

การตัดเส้นพลาสติก สามารถทำได้เอง ด้วยการใช้มือกดไปที่ก้าน Lever ให้สุด

ชุดรวมเส้น Filament Hub และเซนเซอร์

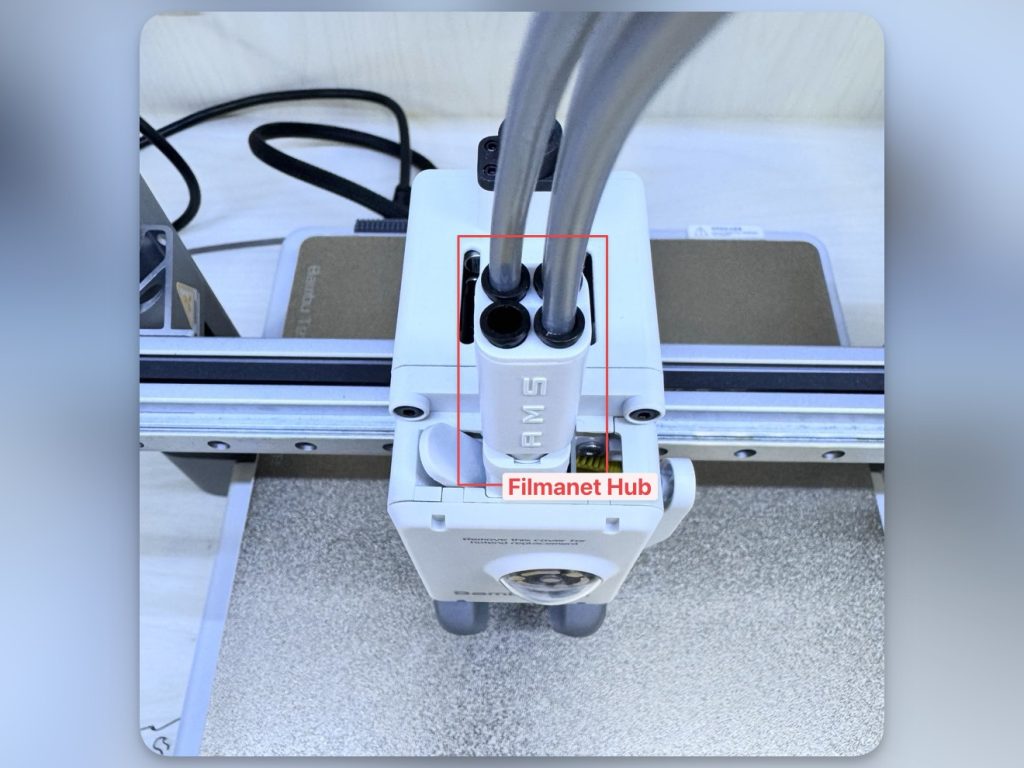

สำหรับ Filament Hub จะมีหน้าที่สำหรับรวมและแยกเส้นพลาสติก ถ้าใช้คู่กับ AMS Lite ก็จะช่วยให้เครื่องสามารถปริ้นหลายสีได้ ปริ้นได้มากสุด 4 สี ภายใน Filament Hub ก็จะมีเซนเซอร์ต่างๆ ที่คอยเช็คเส้นพลาสติก สามารถรู้ได้ว่า เส้นติด เส้นพันกัน หรือเส้นไม่ยอดไหลลงมา ตัวเครื่องก็จะหยุด และแจ้งเตือนผู้ใช้งานให้ทำการแก้ไข

พัดลมเป่าชิ้นงาน Cooling System

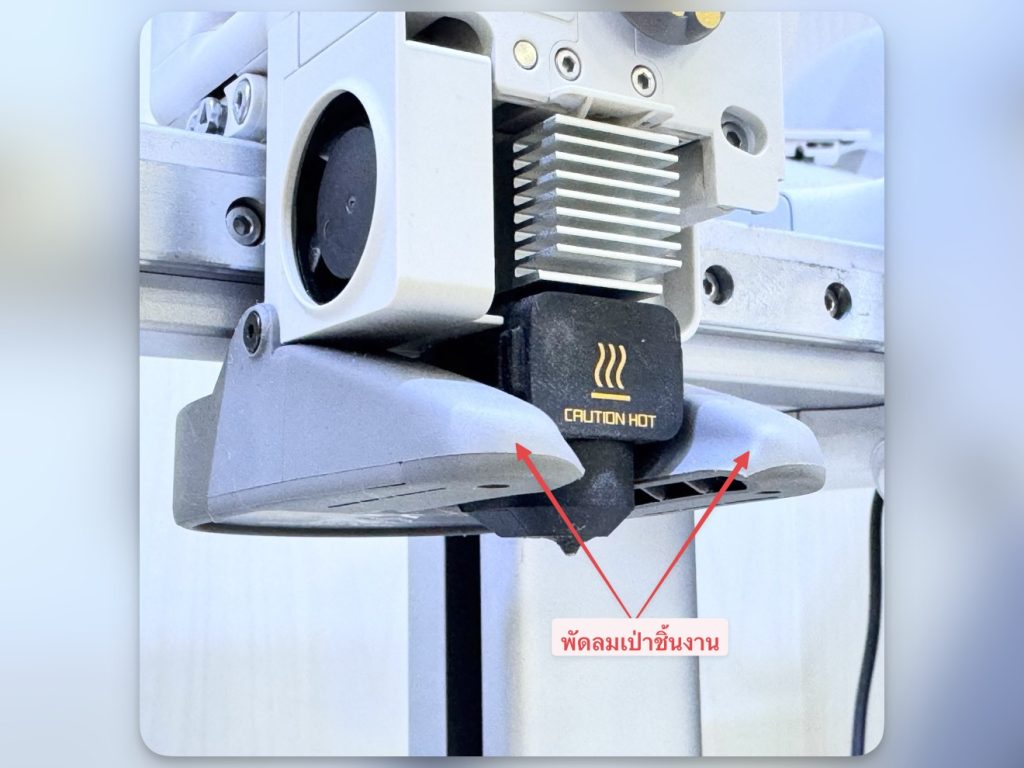

พัดลมเป่างาน เป็นอีกอุปกรณ์สำคัญ ที่ช่วยให้งานปริ้นออกมาสวย ซึ่งตัวพัดลม จะทำงานแบบอัตโนมัติ ความแรงของพัดลมจะปรับ แรง เบา ตามรูปร่างโมเดลที่กำลังปริ้นอยู่ ในบางกรณี พัดลมอาจจะปิด หรือไม่ทำงาน ถ้าปริ้นเส้นพลาสติกวิศวกรรม

ฐานทำความร้อน

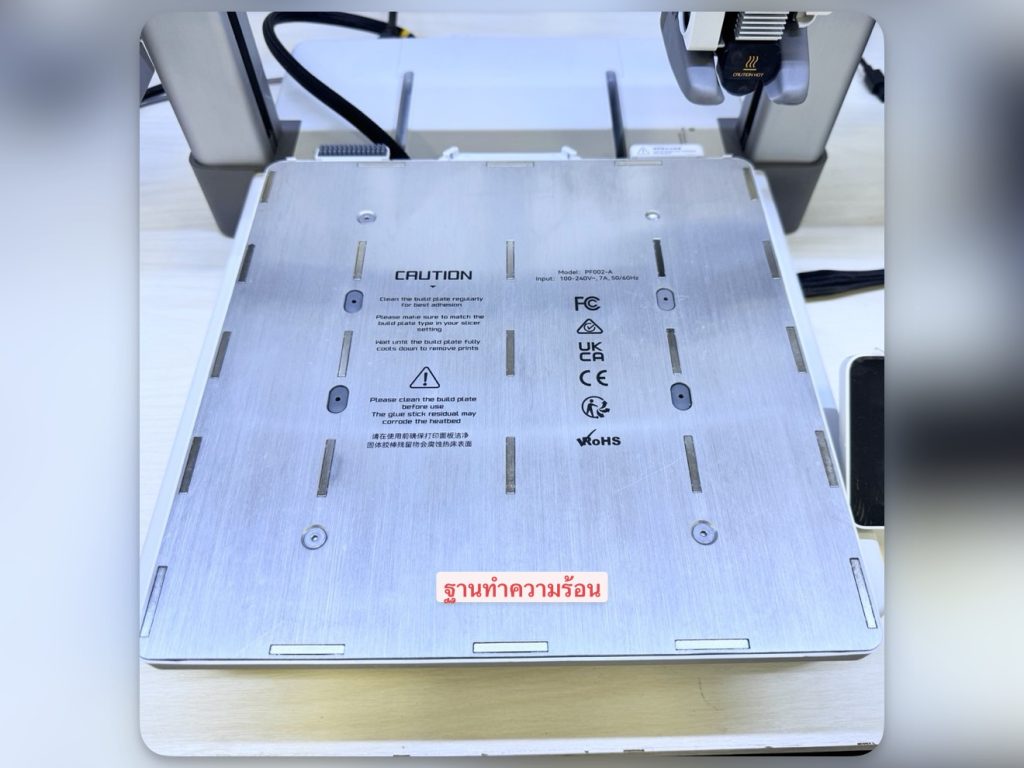

เครื่อง A1 จะมีฐานทำความร้อน ที่สามารถทำความร้อนได้สูงสุด 100 องศา การที่มีฐานทำความร้อน จะช่วยให้พลาสติก ติดแน่นที่ฐานระหว่างปริ้น ไม่หลุดออก ซึ่งความร้อนที่ฐาน จะแตกต่างกันไป ตามชนิดพลาสติกหรือ Filament ที่เลือกในโปรแกรม Bambu Studio นอกจากช่วยให้งานติดฐานแล้ว ยังช่วยลดการหลุดหรือหดตัวของพลาสติกบางชนิด

ก่อนใช้งาน ควรตรวจสอบว่าฐานทำความร้อนสะอาด ไม่มีเศษพลาสติดอยู่ เพราะถ้าไม่เอาออก จะทำให้การวัดฐานปริ้นคลาดเคลื่อน กระทบกับการปริ้น และยังทำให้ฐานทำความร้อนเสียหายได้

อุปกรณ์เช็ดหัวปริ้นที่ติดกับฐานทำความร้อน

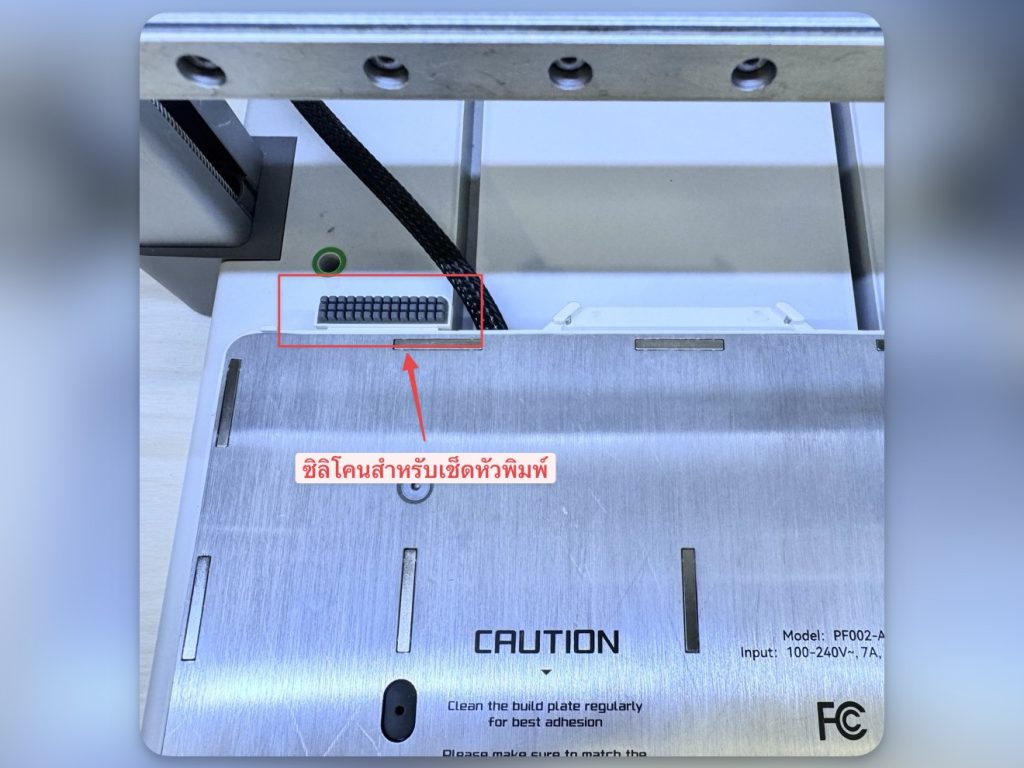

สำหรับด้านหลังของฐานปริ้น จะมียางซิลิโคน มีหน้าที่เช็ดหัวพิมพ์ ก่อนที่เครื่องจะทำการปริ้น และวัดฐาน เครื่อง A1 Combo มีระบบวัดฐานปริ้นแบบอัตโนมัติ ที่จะใช้หัวฉีดกดลงไปที่ฐานปริ้น ก่อนปริ้นทุกครั้ง ดังนั้นหัวปริ้น ต้องสะอาดไม่มีเศษพลาสติกติดที่หัว การทำความสะอาดหัวฉีด จึงจำเป็นสำหรับเครื่อง A1 Combo

การทำความสะอาดหัวฉีดจะแบ่งเป็น 2 ส่วน ส่วนแรก คือเช็ดหัวด้วยยางซิลิโคน หลังจากเช็ดเสร็จแล้ว หัวฉีดก็จะถูกับแผ่น Build Plate อีกที เพื่อทำความสะอาดพลาสติกส่วนเกินที่อาจจะติดที่หัวฉีด อุปกรณ์ทั้ง 2 ชิ้น นี้ใช้ไปเรื่อยๆ จะสึก และเป็นรอยโดยเฉพาะแผ่นรองปริ้น ซึ่งจะไม่ได้อยู่ในการรับประกัน

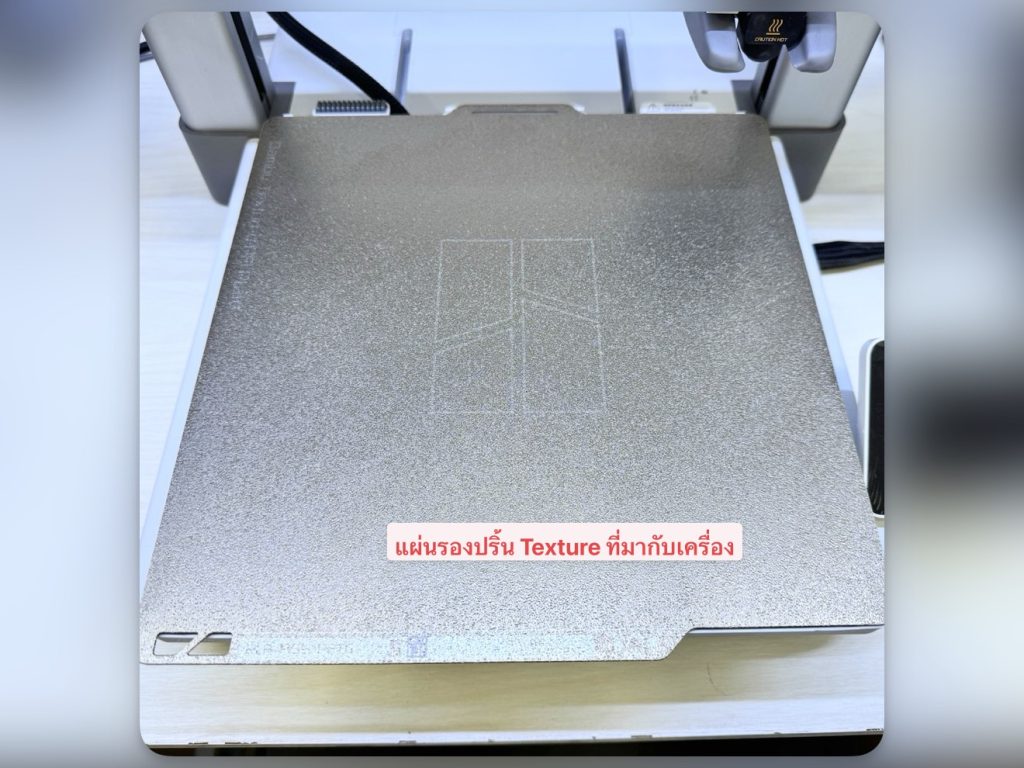

แผ่นเหล็ก Build Plate

อุปกรณ์ชิ้นนี้ ช่วยให้การเอาชิ้นงานปริ้นออกได้ง่าย ไม่ต้องใช้เครื่องมือ แค่ยกแผ่นออกจากเครื่องแล้วบิดไปมา ชิ้นงานก็หลุด ซึ่งแผ่นเหล็ก Build Plate จะมีให้เลือกหลายแบบ ทั้งแบบหยาบและแบบเรียบ ซึ่งจะมีข้อดี และข้อเสียแตกต่างกันไป ตัวแผ่นที่ติดไปกับเครื่องจะเป็นแผ่น Texture Plate ที่เป็นผิวหยาบ เหมาะสำหรับปริ้นเส้น PLA / ABS และ PETG

Bambu Textured PEI Plate

แผ่นฐานแบบหยาบ จะเป็นเป็นที่ มีการเคลือบ PEI ลงไปบนแผ่น เหมาะสำหรับปริ้นเส้น PLA / PETG และ TPU ข้อดีของแผ่น Texture ก็คือ ไม่จำเป็นต้องทากาว หลังจากปริ้นเสร็จ เมื่อแผ่นเย็น งานจะหลุดออกมาเอง สำหรับการทำความสะอาดให้เช็ดด้วย แอลกฮอล์ ก่อนปริ้นทุกครั้ง เพื่ดกำจัดคราบน้ำมันจากนิ้วมือ ที่ไปแตะที่แผ่น

Bambu Smooth PEI Plate

สำหรับแผ่นนี้ จะเป็นแผ่นแบบที่มีพื้นผิวเรียบ ด้านบนติดสติกเกอร์ PEI เหมาะสำหรับปริ้นพลาสติกวิศวกรรมจำพวก ABS ซึ่งแนะนำให้ทากาว Magigoo ก่อนปริ้น จะช่วยให้งานติดแน่นขึ้น สามารถนำไปใช้ปริ้นกับเส้น PLA หรือ PETG ก็ได้

ตัวตั้งสายพาน

เครื่อง A1 Series เป็นเครื่องแบบ Carterisan ที่ใช้สายพาน ในการขยับหัวฉีดและฐานปริ้น เมื่อใช้งานไปนานๆ สายพานอาจจะมีการยืดออก ซึ่งจะทำให้ชิ้นงานที่ปริ้นออกมา มีขนาดที่ผิดหรือเพี้ยนไปจากแบบ ถ้าเป็นโมเดลกลม อาจจะไม่กลม แต่อาจจะเป็นวงรีแทน ซึ่งสามารถแก้ไขได้ด้วยการตั้งสายพาน

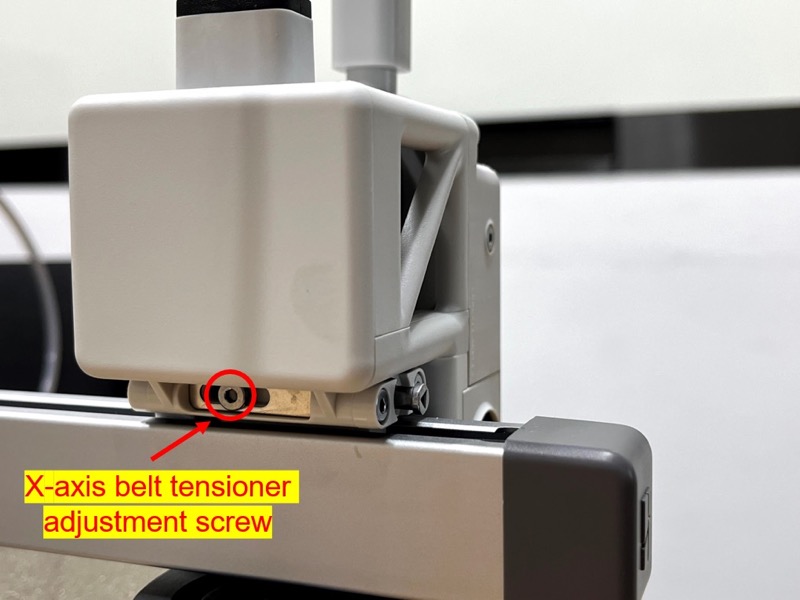

ตั้วตั้งสายพานแกน X

ตัวตั้งสายพานแกน X จะเป็นน้อตที่สามารถขันและปรับความตึงได้ ซึ่งจะอยู่บนตำแหน่งหัวฉีด ตัวเครื่องจะมีเซนเซอร์ ที่จะคอยตรวจจับความตึงสายพาน ถ้าสานพานหย่อนก็จะเตือนขึ้นมาที่หน้าจอ

ตั้วตั้งสายพานแกน Y

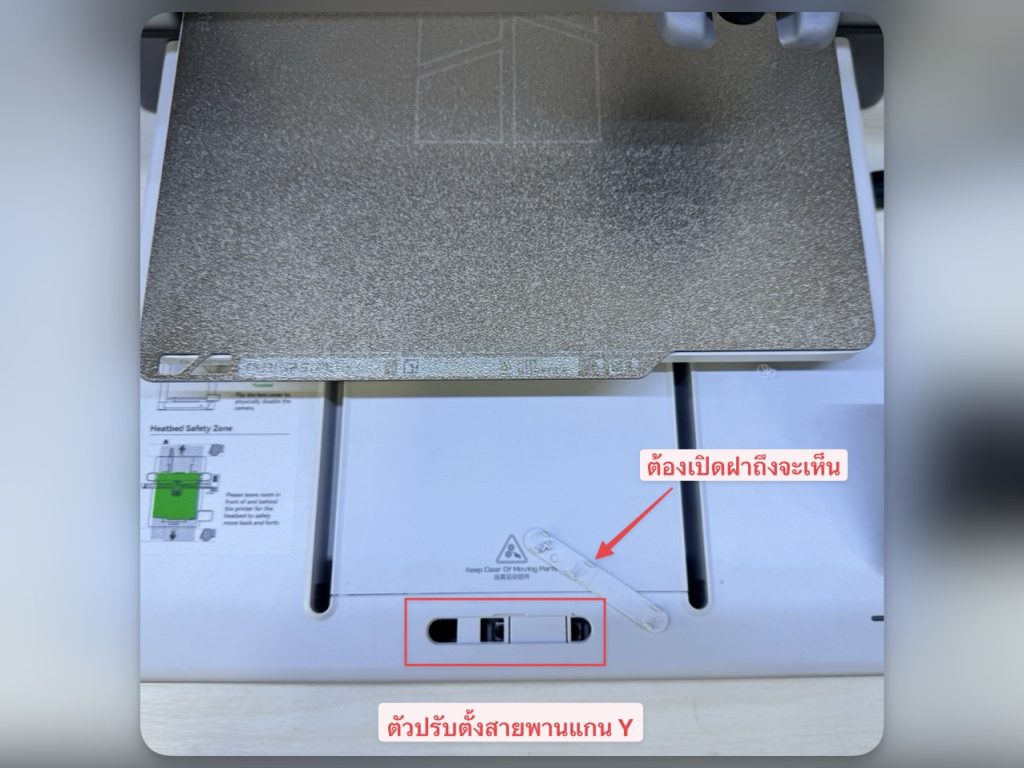

สำหรับแกน Y ตัวตั้งจะอยู่ตรงฐานปริ้น ต้องแกะฝาออกมาก่อน ถึงจะเห็นน็อตที่ใช้สำหรับปรับตั้งสายพาน ตัวเครื่อง A1 จะมีเซนเซอร์คอยวัดความตึงของสายพาน ถ้าสายพานเริ่มหย่อน หรือไม่ได้ค่าในเกณฑ์ ตัวเครื่องก็จะฟ้อง ขึ้นมาที่หน้าจอ

ตัวตั้งสายพานแกน Z

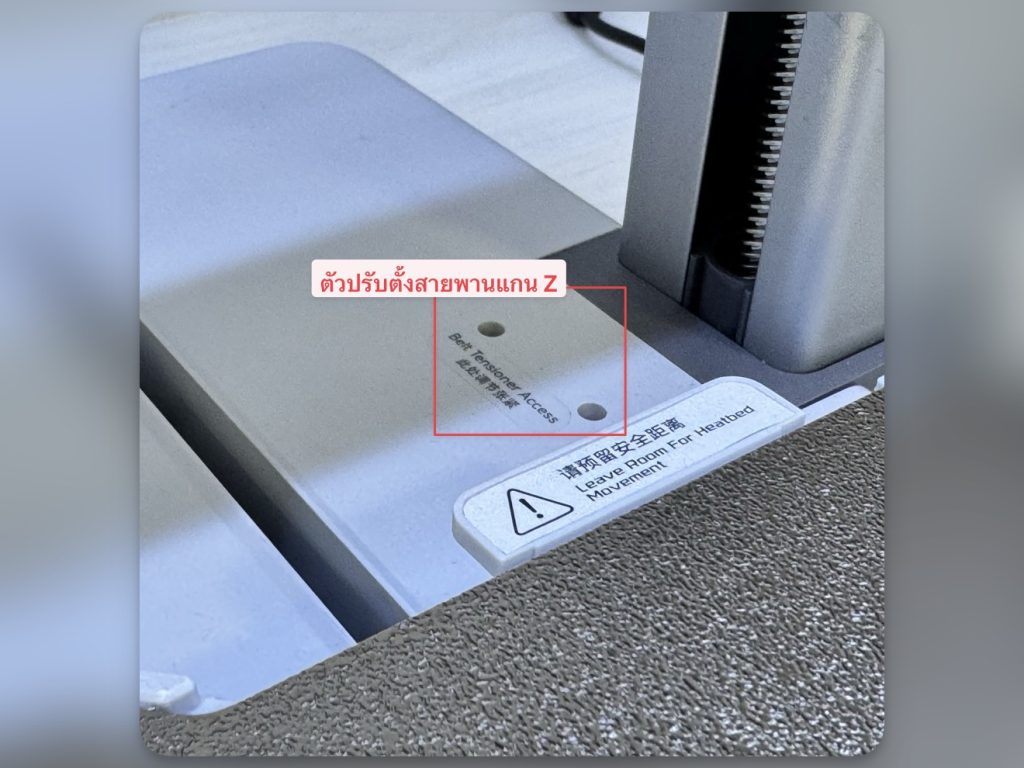

แกน Z จะใช้มอเตอร์แค่ตัวเดียว แต่จะมีสายพานที่ลากคร่อม เอาไว้ สำหรับไปหมุนแกนเกลียว ที่อยู่อีกด้าน ซึ่งถ้าตัวงานเริ่มเห็นริ้วๆ เป็นขั้นๆ ในระยะที่เท่ากัน อาจแปลได้ว่าตัวสายพานที่คร่อมแกน Z อยู่เริ่มหย่อน จะต้องมีการปรับตั้งความตึงของสายพานใหม่

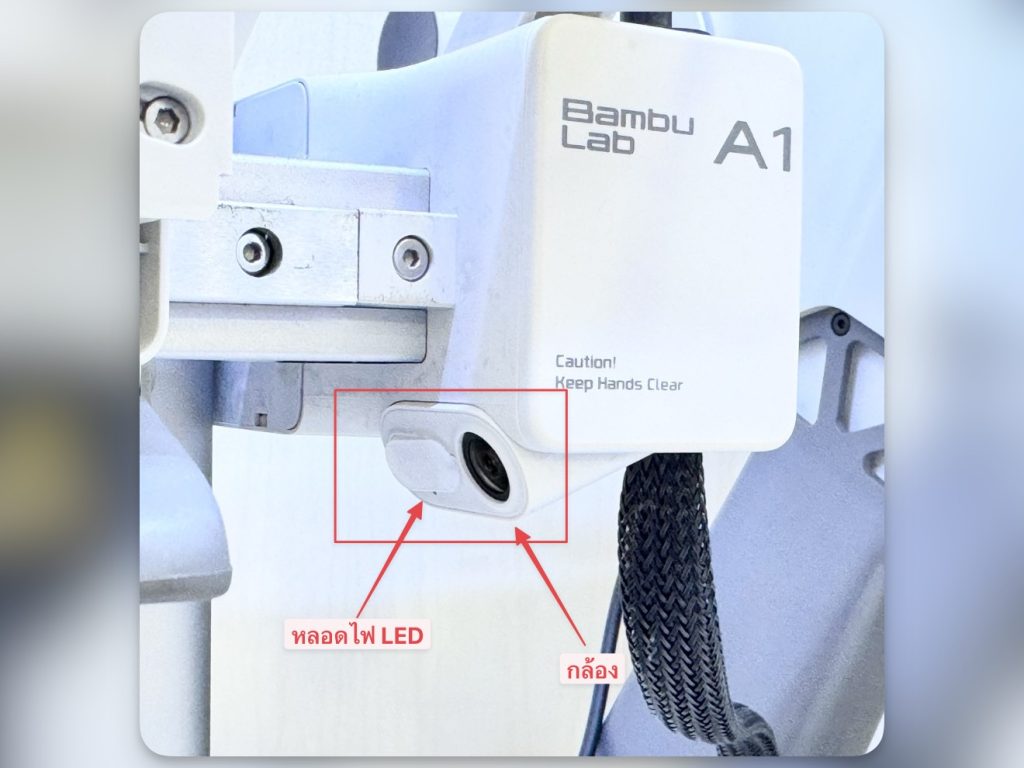

กล้องและหลอดไฟ LED

ตัวเครื่องรุ่น A1 ทุกรุ่น จะมีกล้องสำหรับถ่ายวิดีโอ Timelapse และยังเป็นกล้องดูผ่าน App Bambu Handy และโปรแกรม Bambu Studio เพื่อดูการทำงานแบบ Real Time ในกรณีที่ต่อเครื่องเข้ากับ Internet ตัวกล้องสามารถที่จะปิดได้ โดยหมุนฝาปิดด้านข้าง มาปิดหน้าเลนส์ เพื่อปกป้องความเป็นส่วนตัว ด้านข้างของกล้องจะมีหลอดไฟ LED เพื่อเพิ่มความสว่าง สามารถที่จะสั่งเปิด ปิดได้ผ่าน App หรือหน้าจอ Touch Screen ก็ได้
