การประกอบเครื่อง

บทความนี้ใช้สำหรับขั้นตอนการแกะกล่องของ X2D Combo โดยครอบคลุมตั้งแต่การเปิดกล่อง นำวัสดุกันกระแทกออก ติดตั้งหน้าจอ ติดตั้ง Auxiliary Extruder, AMS 2 Pro, Spool Holder, External Exhaust Fan Bundle และจบด้วยการเปิดเครื่องพร้อมทำ initial calibration

รายการ	รายละเอียด
รุ่นเครื่อง	Bambu Lab X2D Combo / X2D AMS Combo
เนื้อหาหลัก	แกะกล่อง, ถอดวัสดุขนส่ง, ติดตั้งอุปกรณ์ที่มากับเครื่อง, เปิดเครื่อง และ calibration ครั้งแรก

ก่อนเริ่มแกะกล่อง

ก่อนเริ่มงาน ควรเตรียมพื้นที่วางเครื่องให้มั่นคงและมีพื้นที่พอสำหรับวางกล่อง อุปกรณ์ และชิ้นส่วนที่ถอดออกระหว่างทาง คู่มือต้นฉบับแนะนำให้เก็บวัสดุบรรจุภัณฑ์เดิมไว้ อย่างน้อย 30 วัน เพื่อให้การคืนหรือเปลี่ยนสินค้าทำได้ราบรื่นหาก

กล่องและอุปกรณ์ที่มากับเครื่องอาจมีการปรับปรุงตามรอบการผลิต ให้ยึดตามอุปกรณ์จริงที่ได้รับเป็นหลัก และอ้างอิงรายละเอียดการอัปเดตจากขั้นตอนในคู่มือต้นฉบับ

วิดีโอ

อุปกรณ์ที่รวมมาในชุด

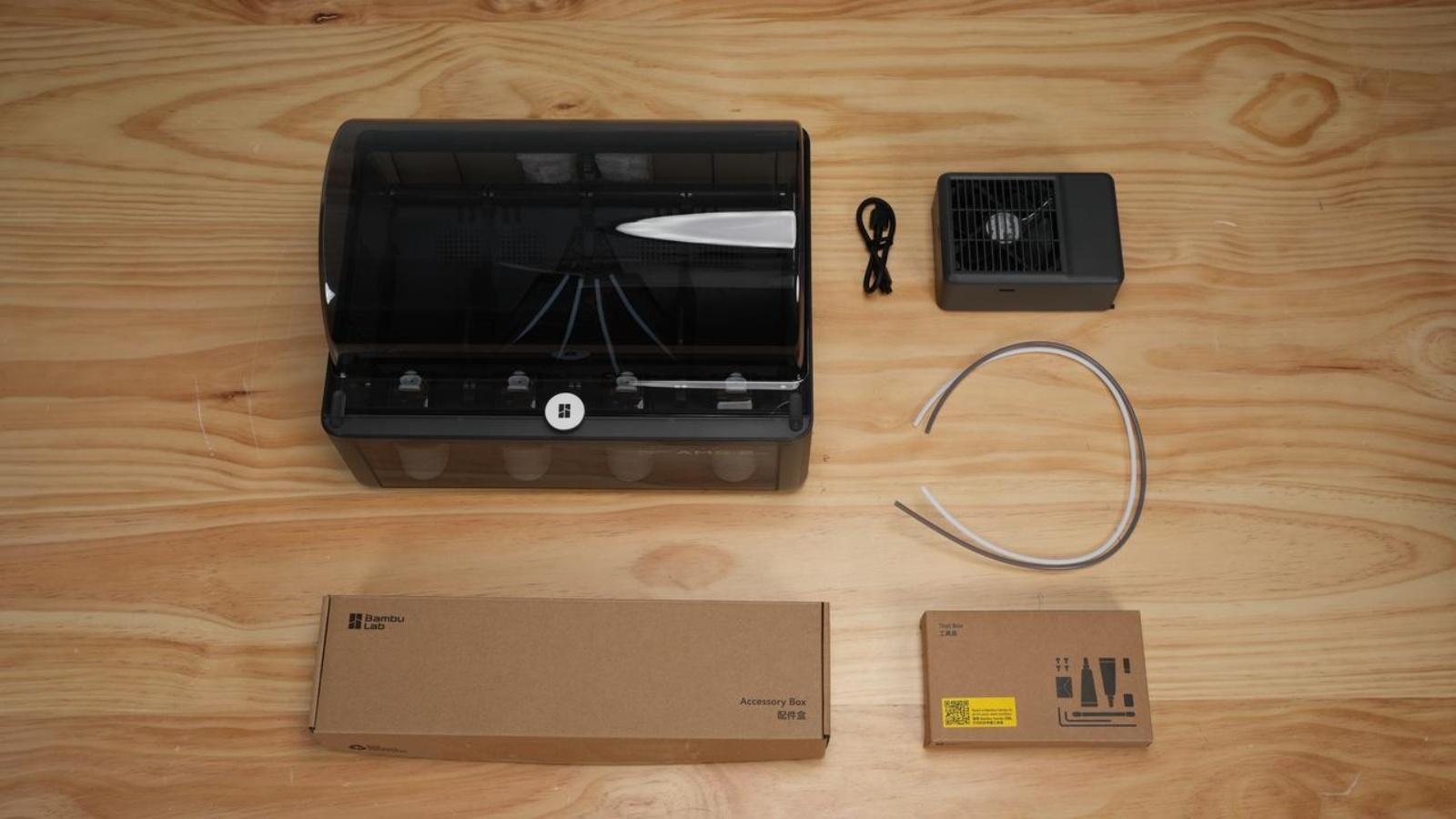

รายการอุปกรณ์หลักที่มากับชุด ได้แก่ Accessory box, Toolbox, External Exhaust Fan Bundle และท่อ PTFE สำรองจำนวน 2 เส้น

รายการ	หมายเหตุ
Accessory box	กล่องอุปกรณ์สำหรับชิ้นส่วนที่ต้องใช้ติดตั้งระหว่างขั้นตอน
Toolbox	กล่องเครื่องมือที่ต้องนำออกจากกล่องด้านนอกตั้งแต่ช่วงแรก
External exhaust fan bundle	ชุดพัดลมระบายอากาศภายนอก ซึ่งจะนำไปติดตั้งในขั้นตอนที่ 8
Spare PTFE tube × 2 เส้น	ท่อ PTFE สำรองที่ต้องนำออกจากบรรจุภัณฑ์ระหว่างขั้นตอนแกะกล่อง

ขั้นตอนที่ 1: ถอดบรรจุภัณฑ์ด้านนอกออก

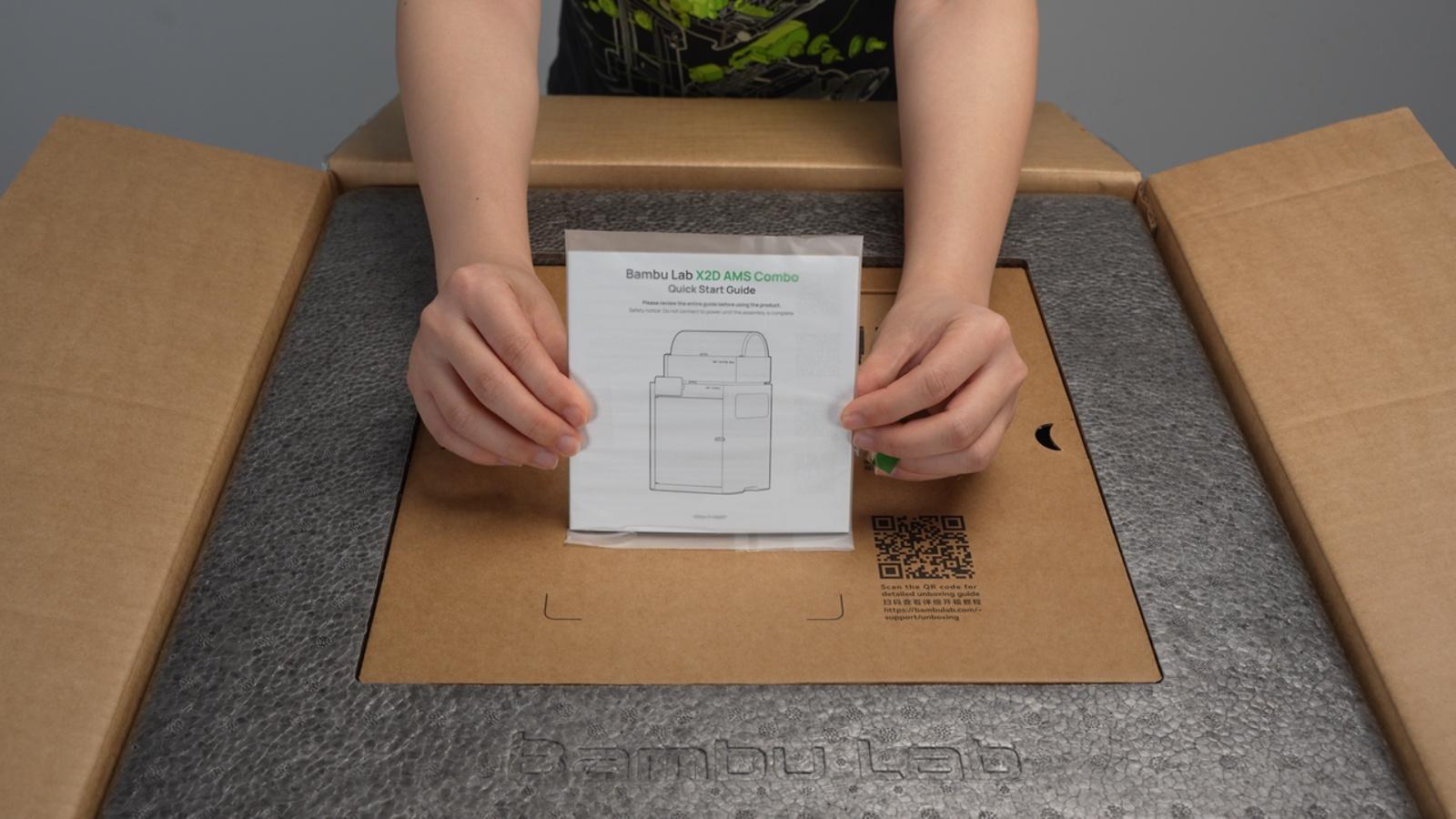

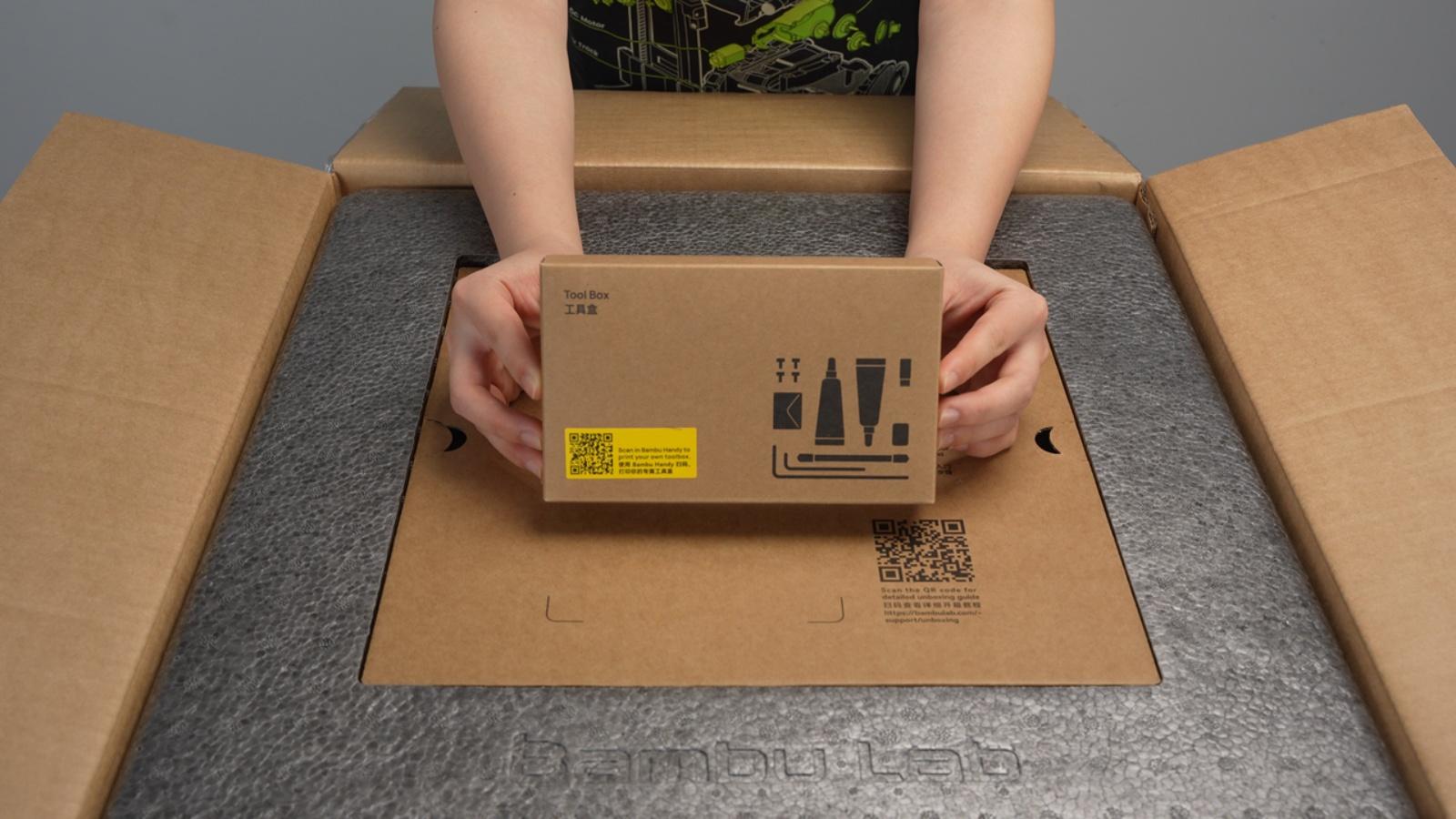

เริ่มจากเปิดกล่องด้านนอก แล้วนำ Toolbox และ Quick Start Guide ออกมาก่อน เพื่อให้สามารถเตรียมเครื่องมือและเอกสารที่จำเป็นไว้ใกล้ตัวในขั้นตอนต่อไป

นำอุปกรณ์ภายในกล่องออกมาและจัดเตรียมไว้ใช้งาน ประแจสำหรับขันชุดดันเส้น ที่ติดตั้งภายนอกอาจมีสีเงินหรือสีดำ ให้ยึดตามของจริงที่ได้รับ

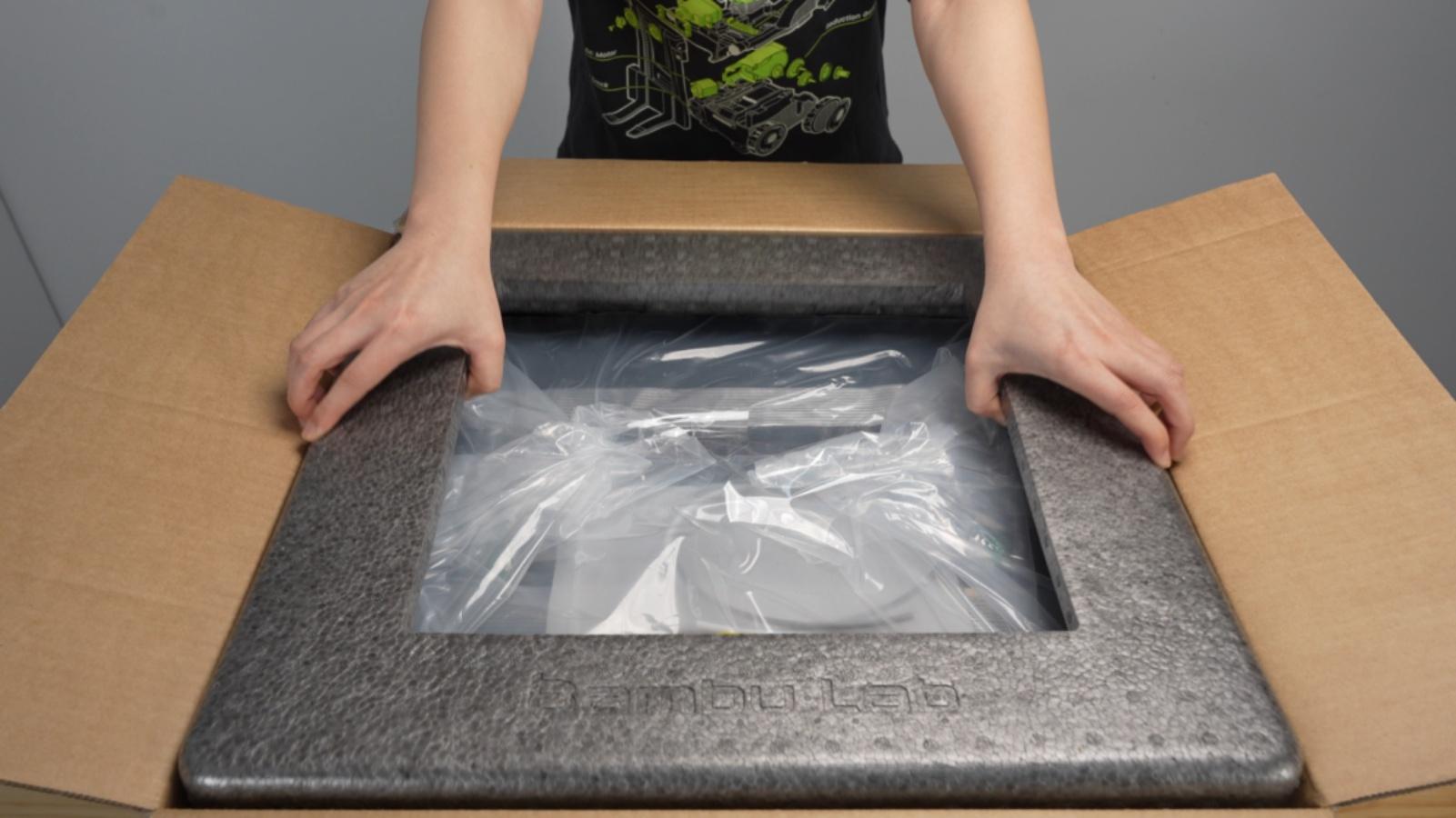

ถอดกระดาษแข็งและโฟมด้านบนออก เพื่อเปิดพื้นที่สำหรับยกเครื่องออกจากกล่อง

ยกเครื่องพิมพ์ออกจากกล่อง แล้ววางบนพื้นผิวที่มั่นคง

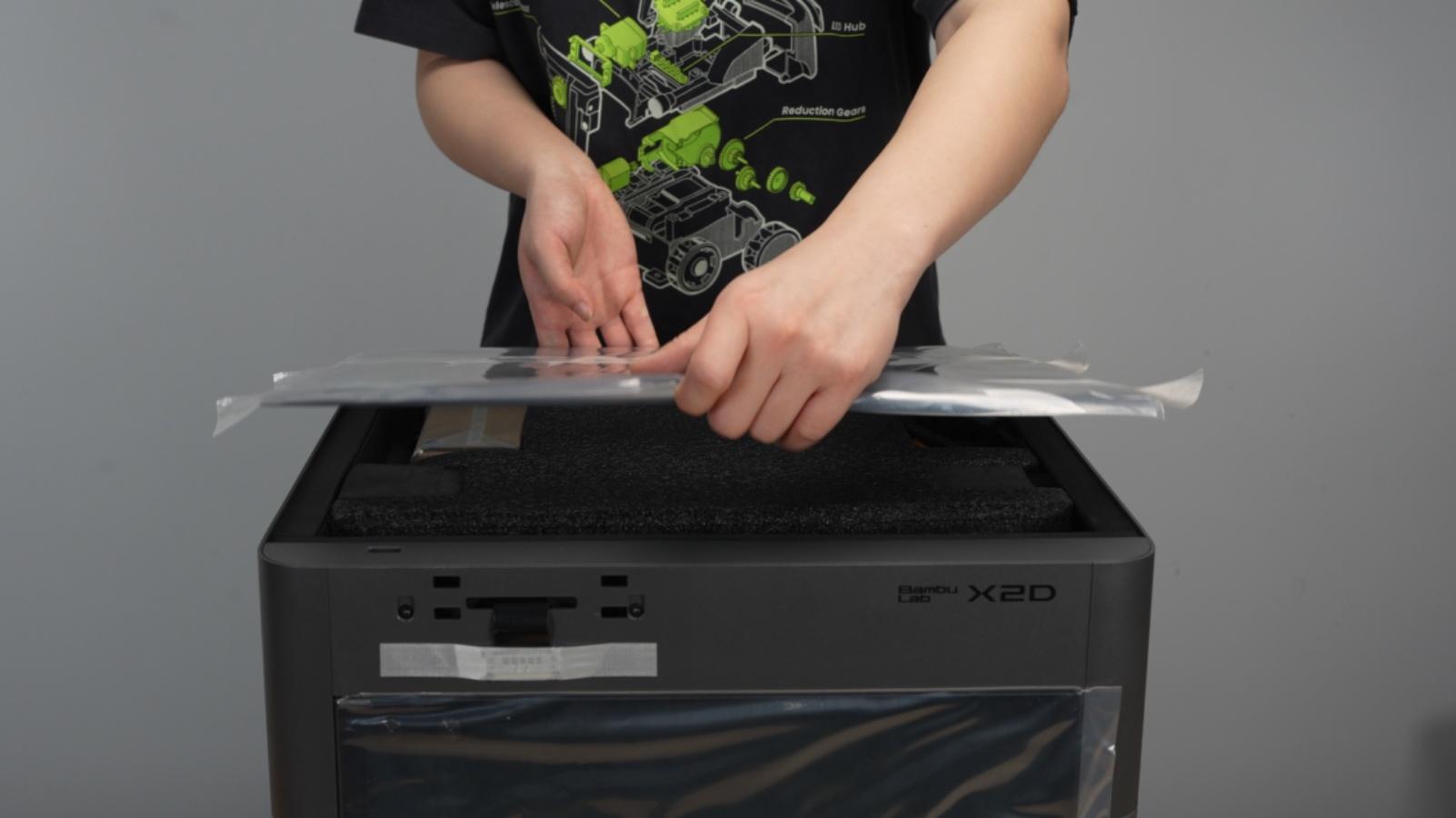

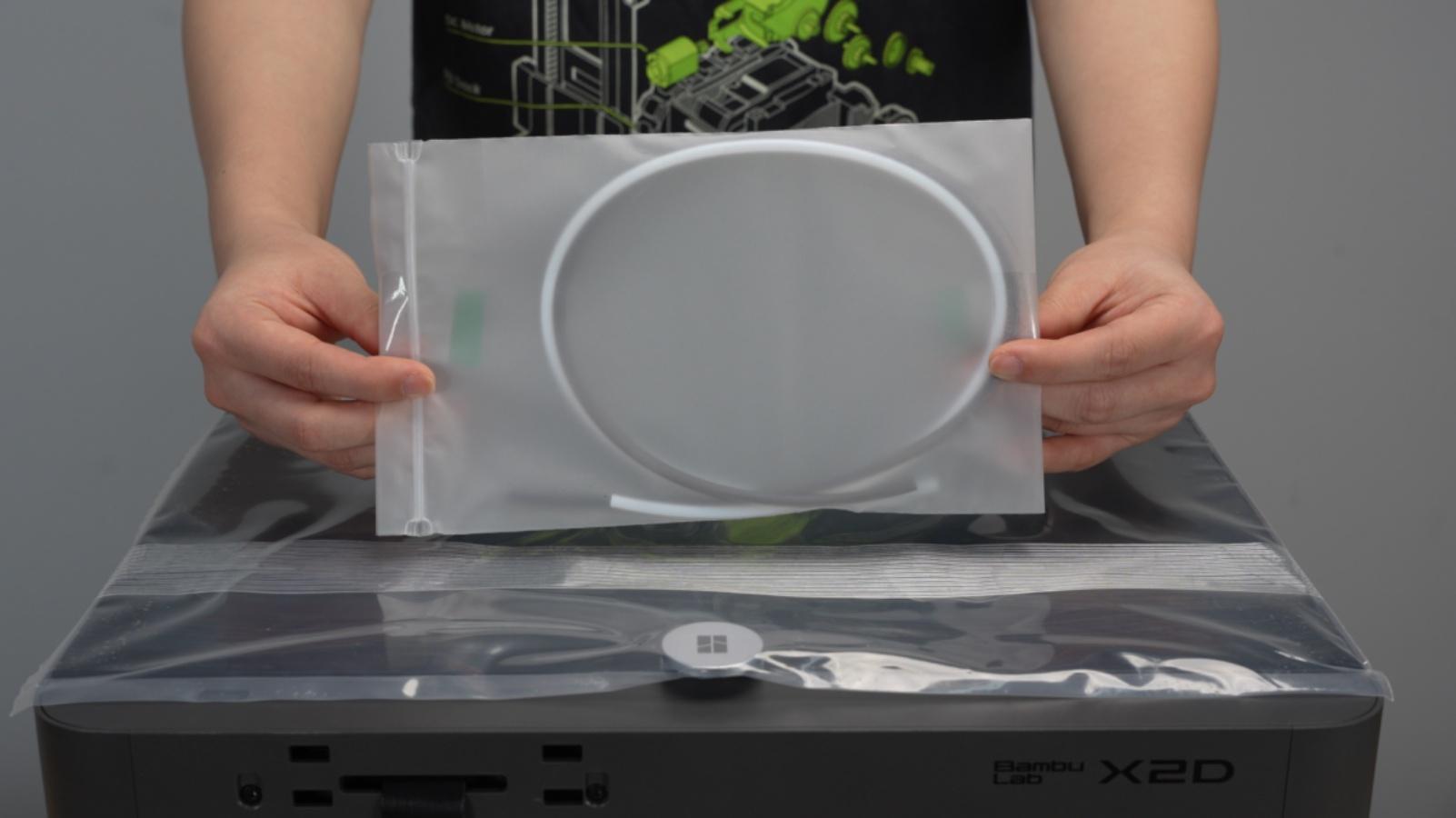

หลังจากวางเครื่องเรียบร้อย ให้นำถุงกันความชื้นออก แล้วนำ Spare PTFE tube ออกมา

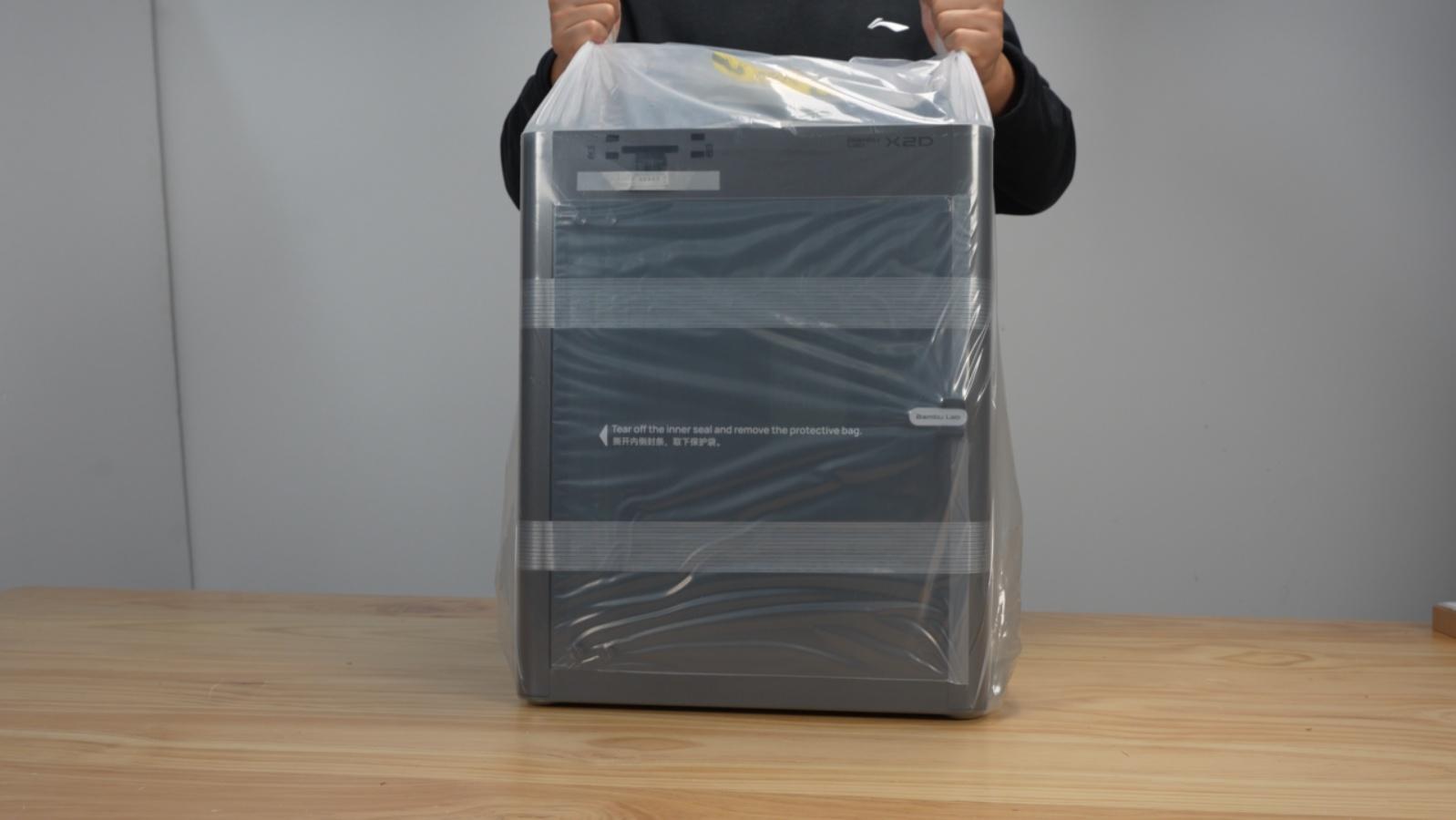

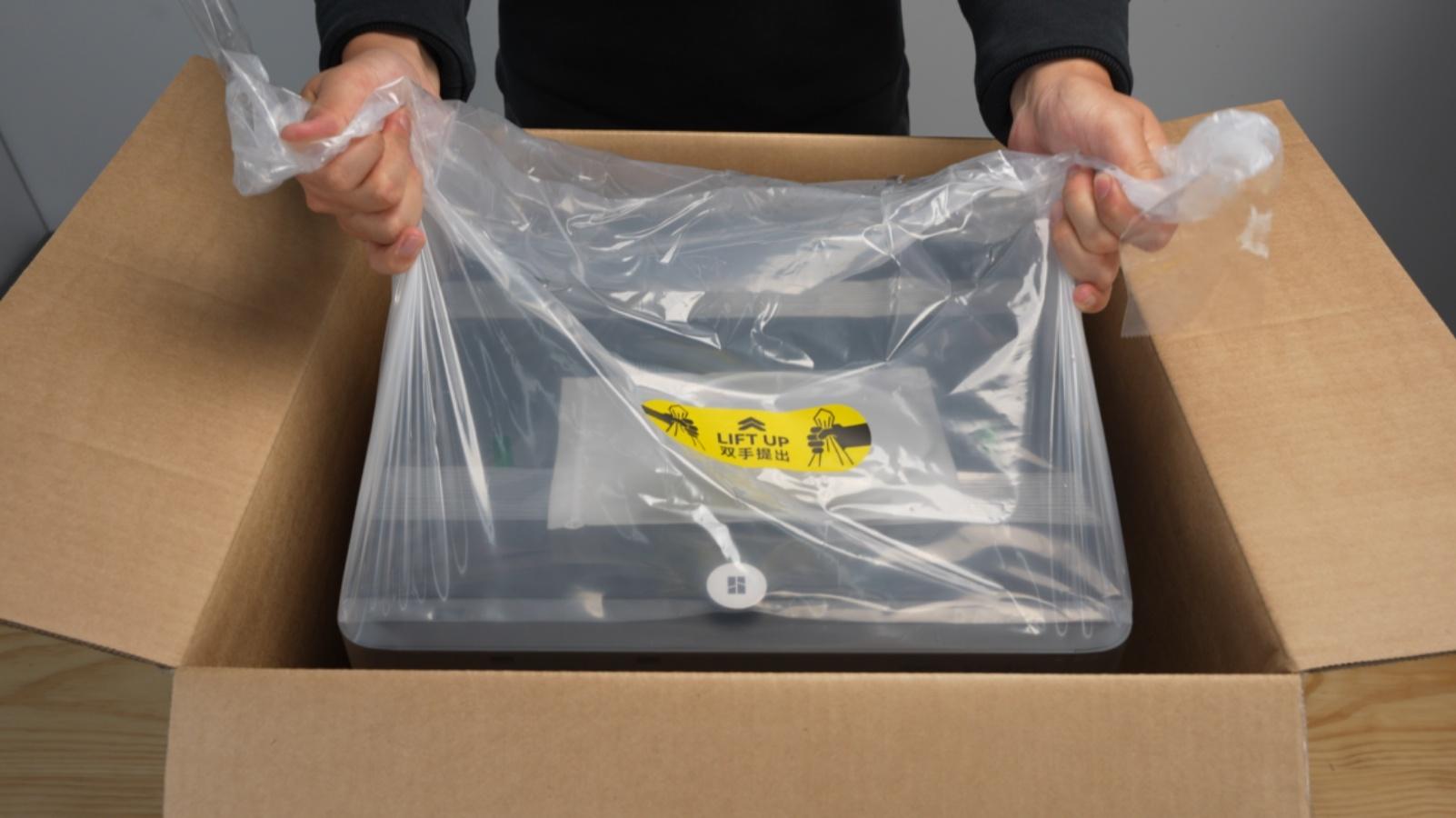

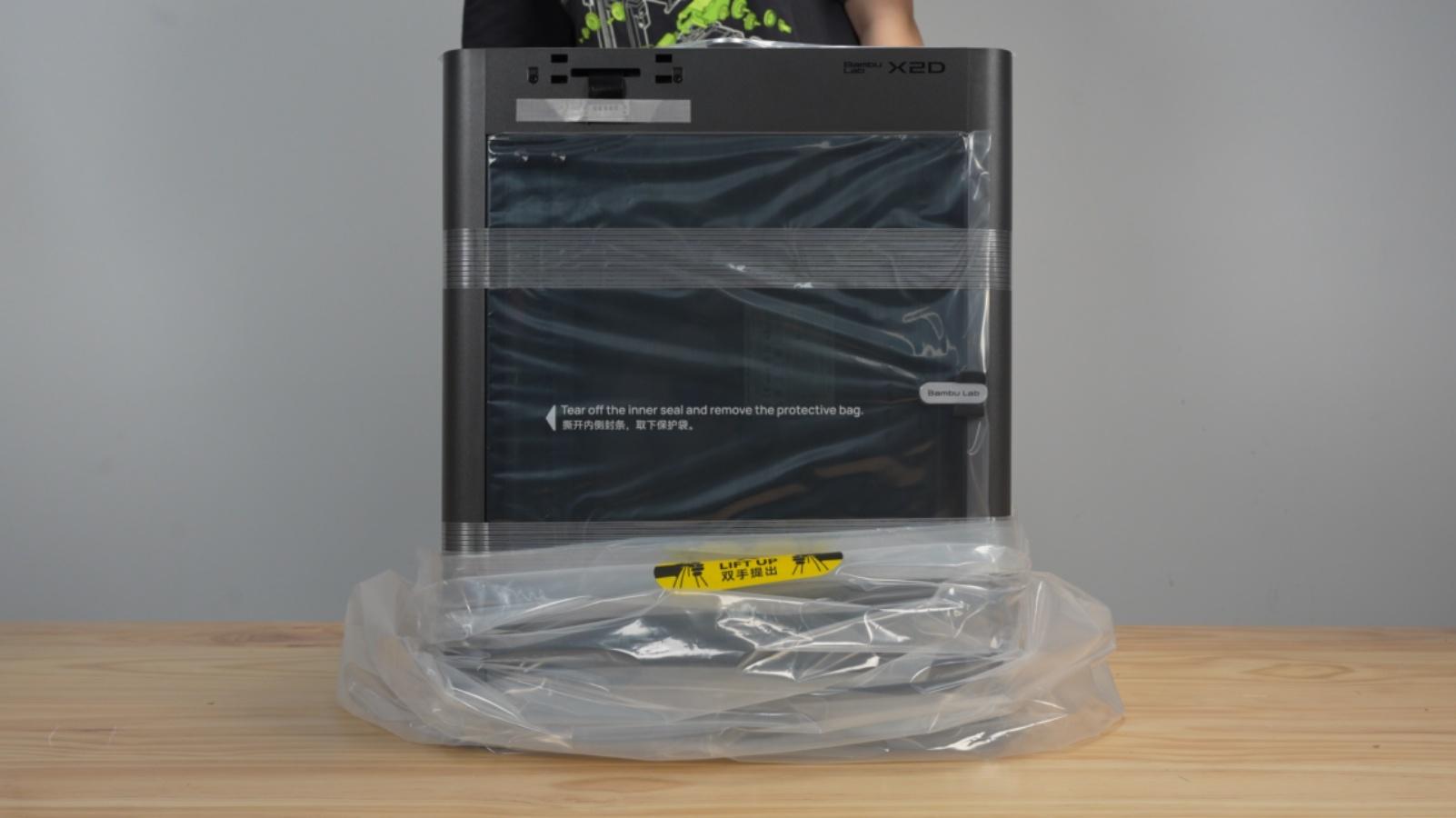

ลอกเทปด้านบน ถอดฝากระจกด้านบนออก แล้วถอดถุงป้องกันที่คลุมตัวเครื่อง

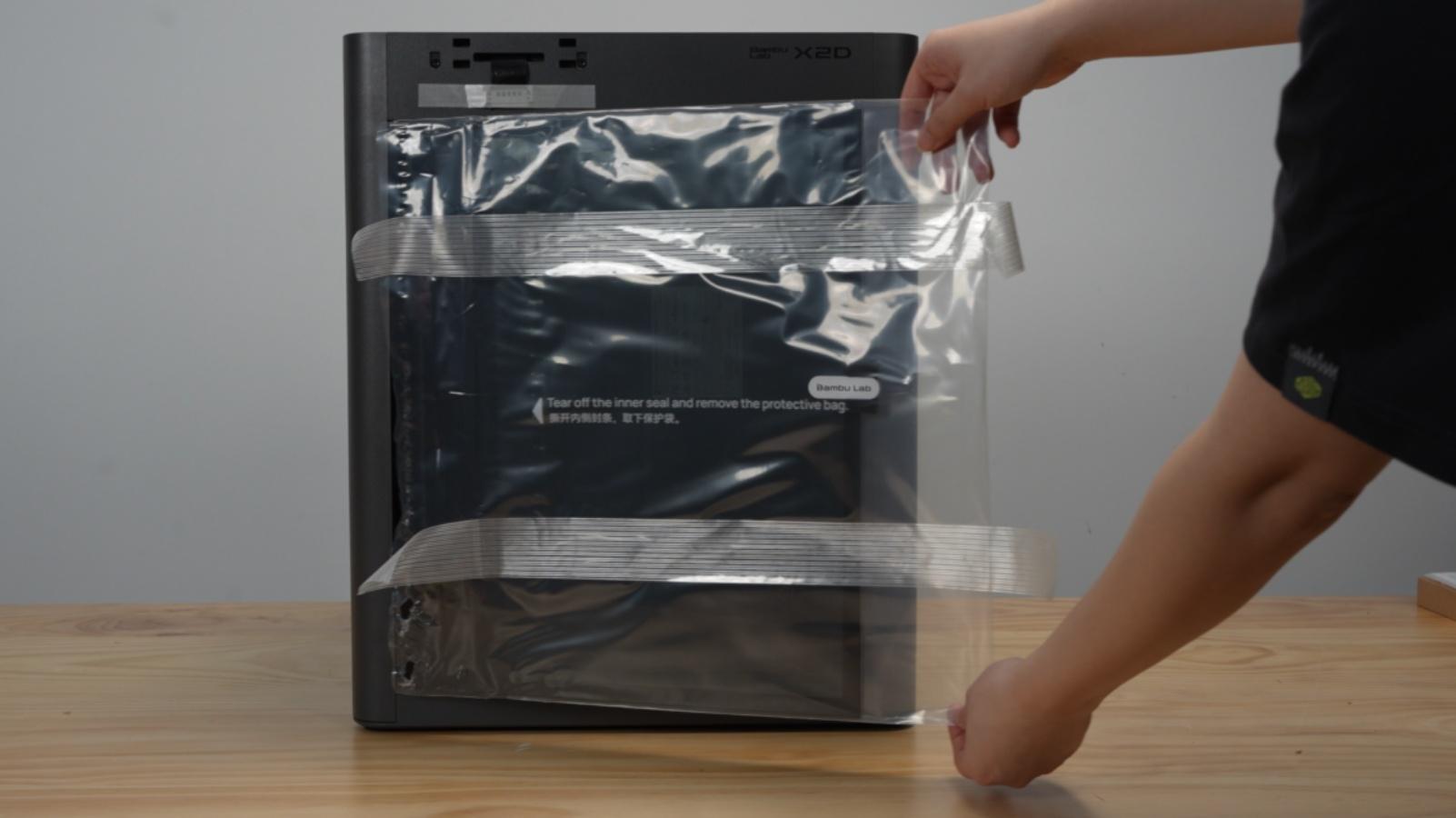

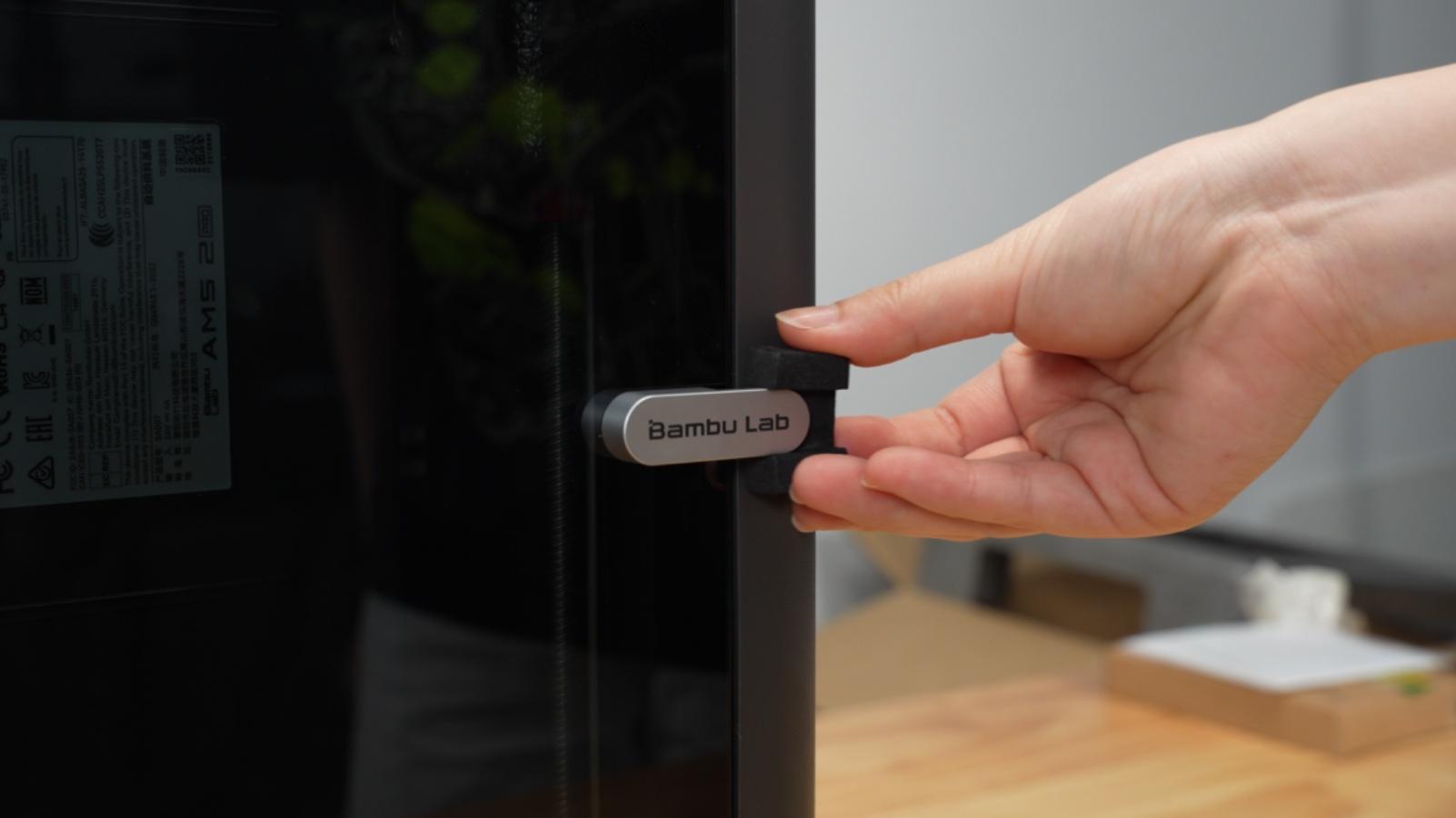

จากนั้นลอกเทปบริเวณประตูหน้า ถอดถุงป้องกัน และถอดโฟมบริเวณมือจับออก

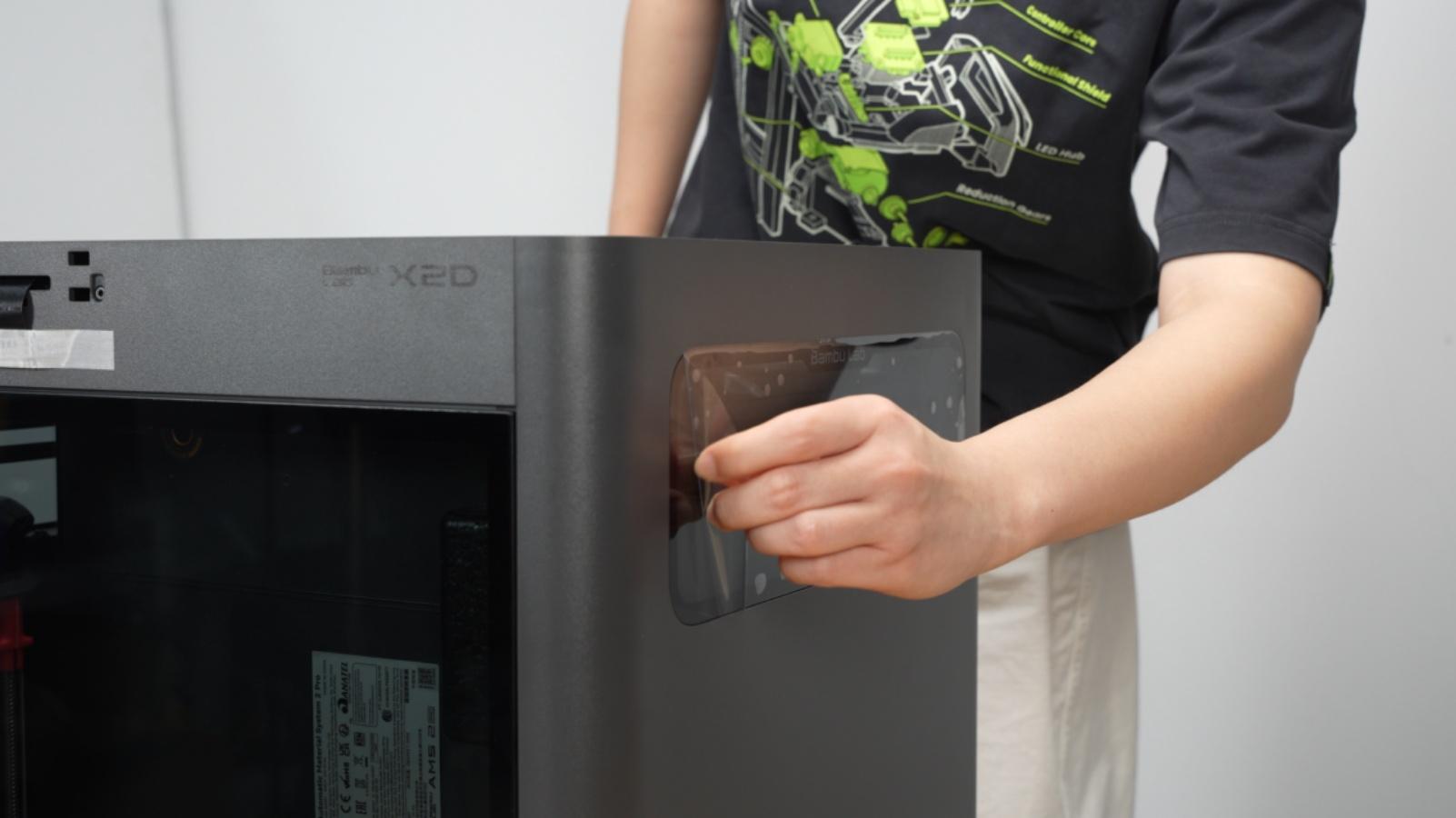

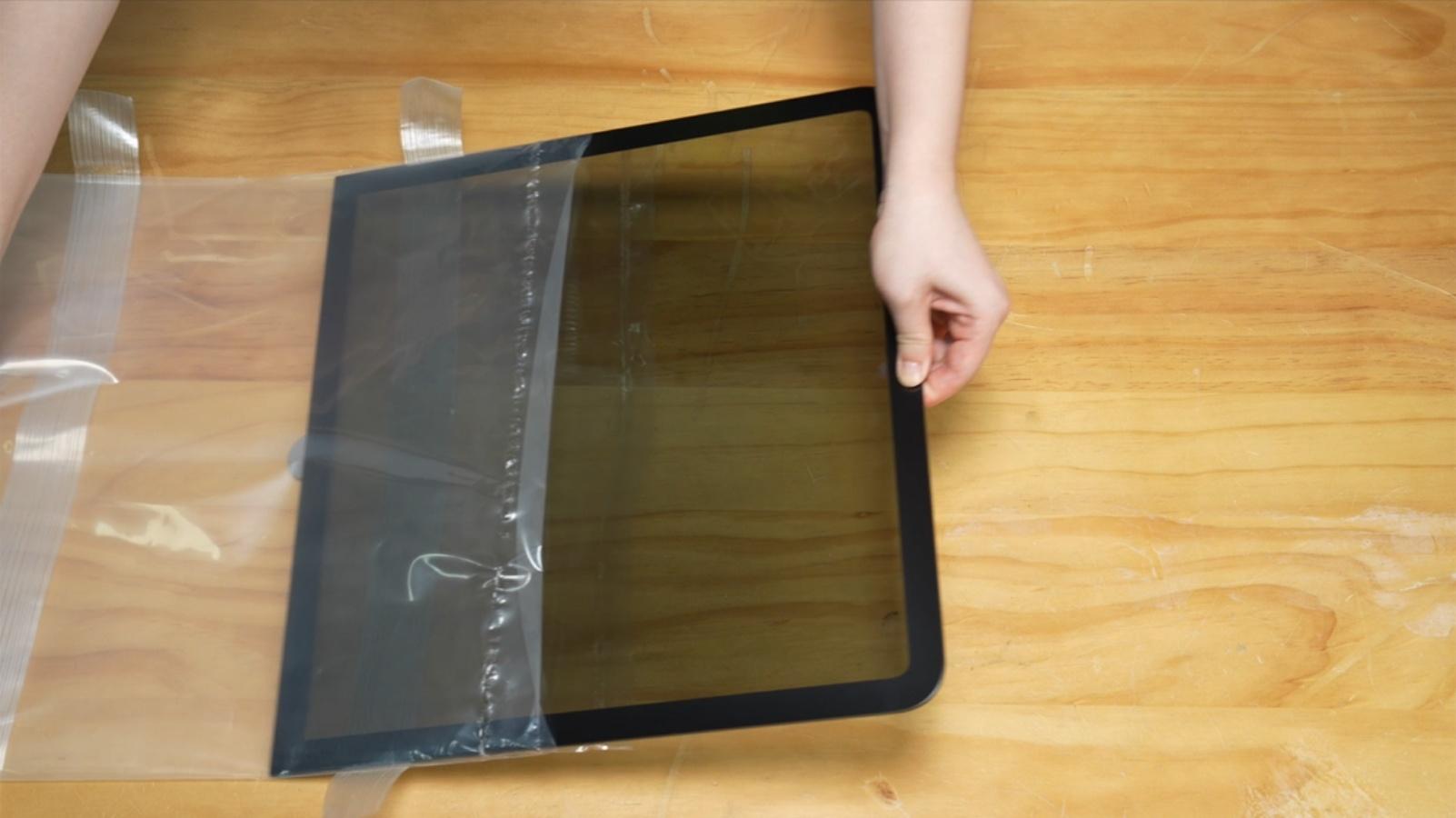

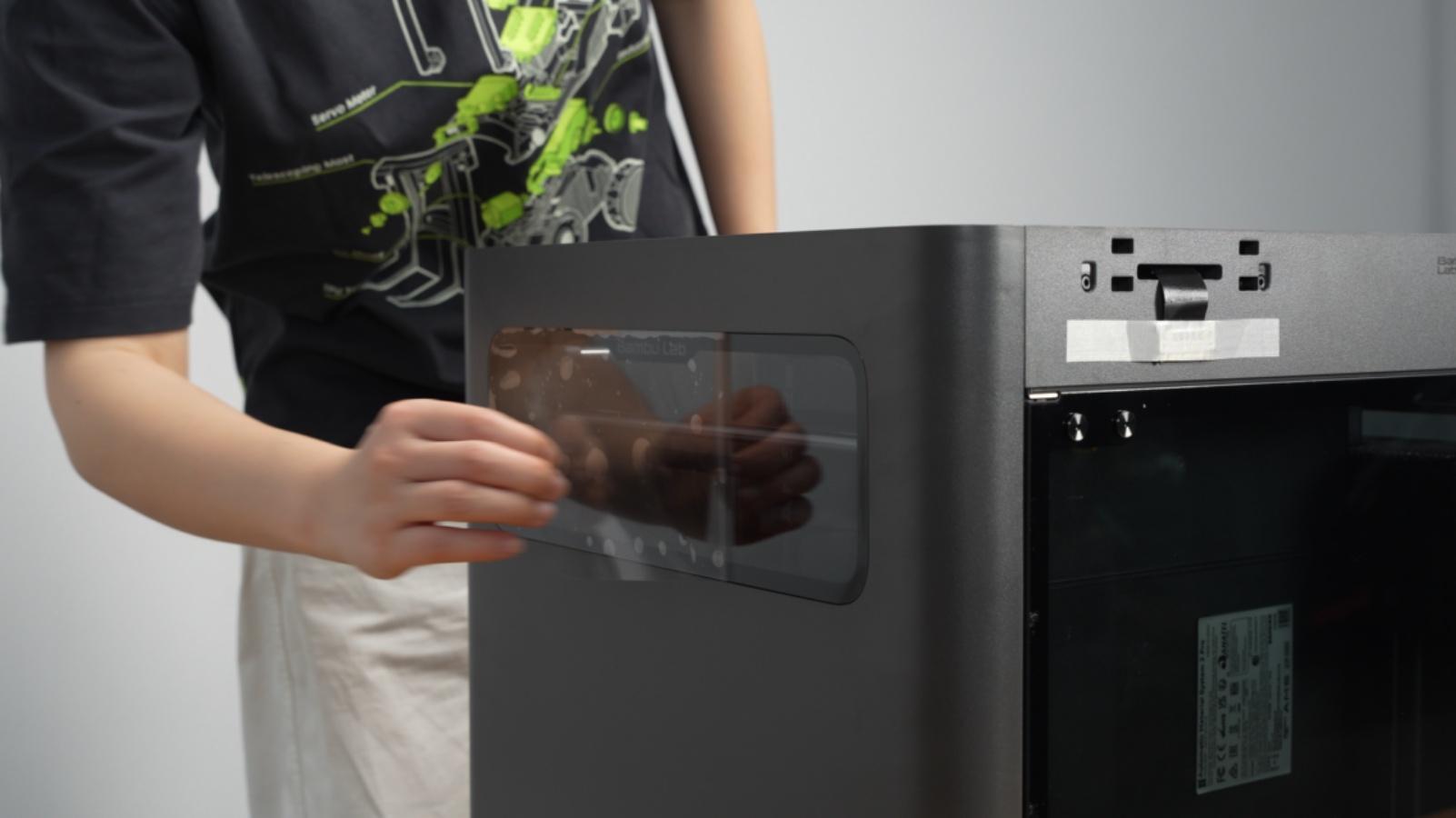

สุดท้ายในขั้นตอนนี้ ให้ลอกฟิล์มป้องกันออกจากหน้าต่างด้านข้างของเครื่อง

ขั้นตอนที่ 2: นำอุปกรณ์และ AMS 2 Pro ออกจากตัวเครื่อง

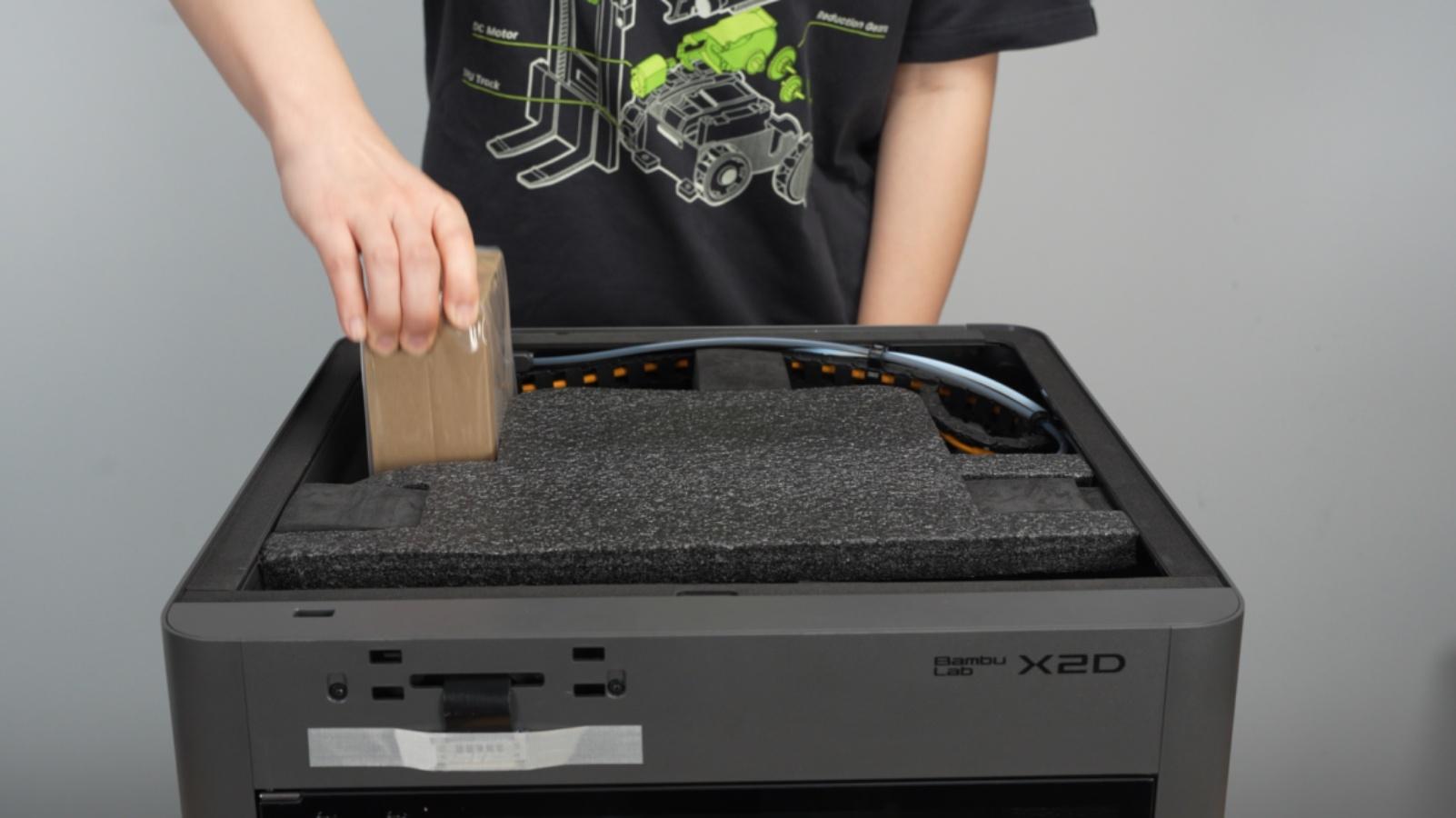

หลังจากถอดบรรจุภัณฑ์ด้านนอกแล้ว ให้นำ Accessory box ออกจากตัวเครื่องก่อน

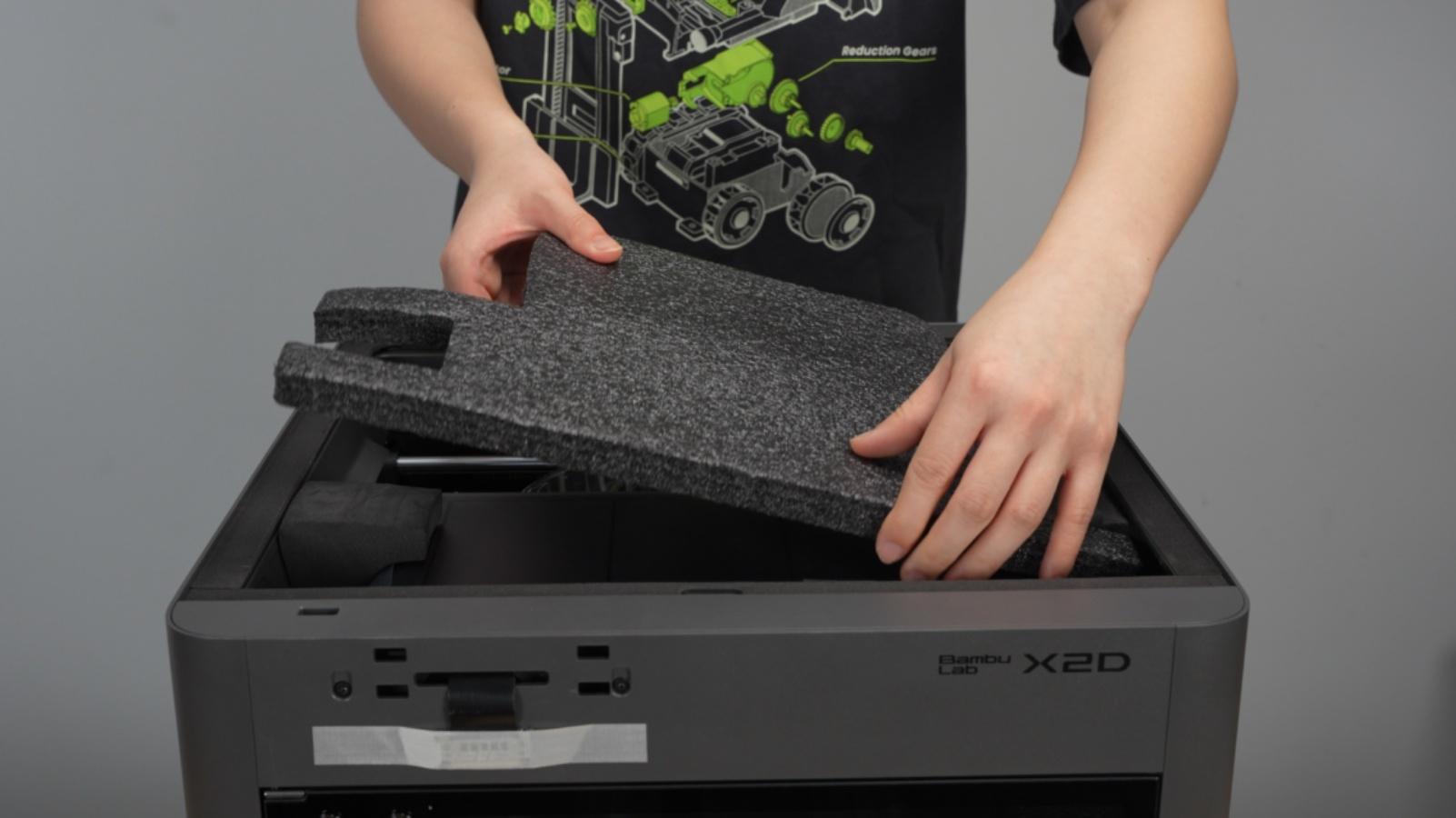

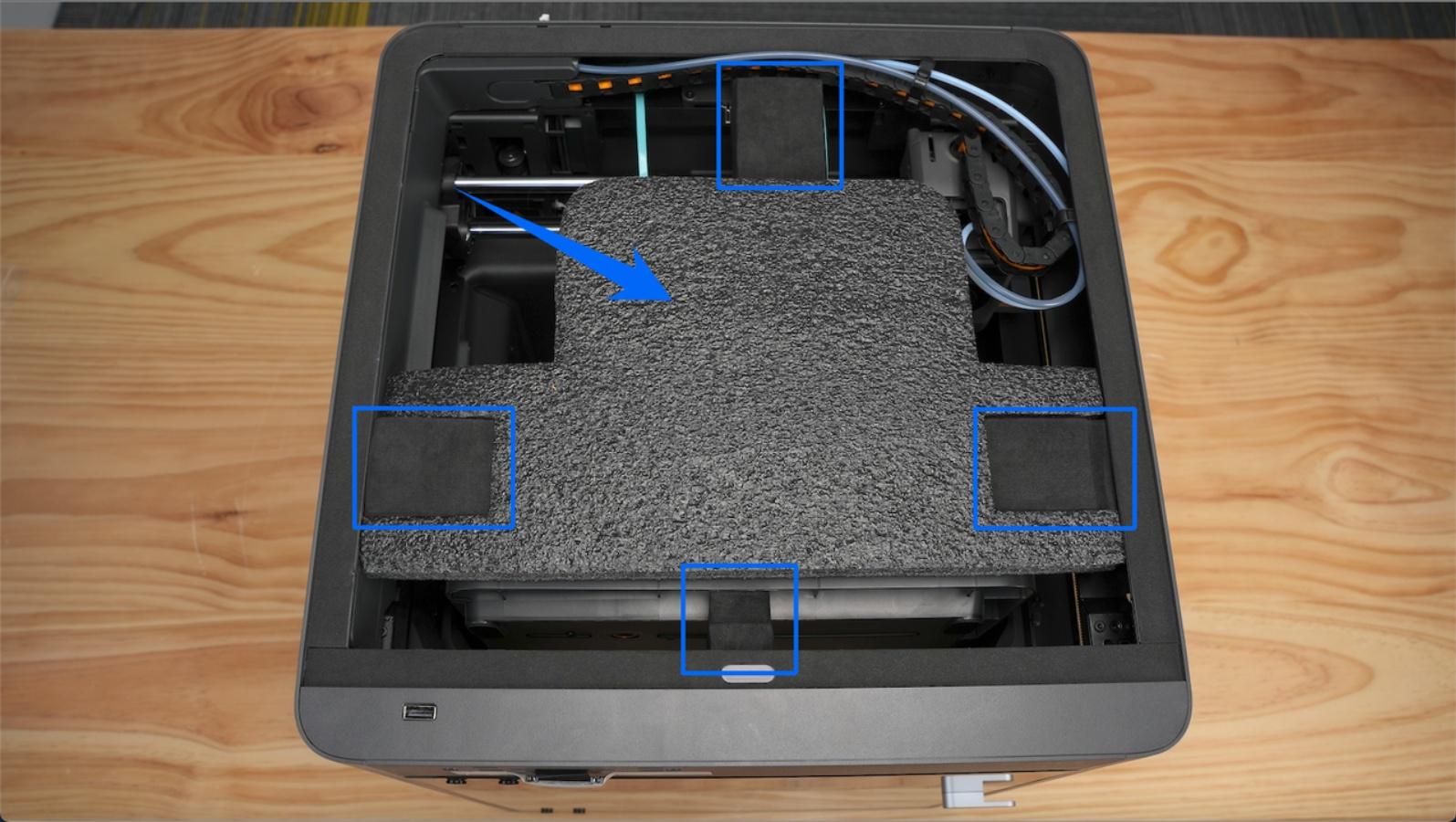

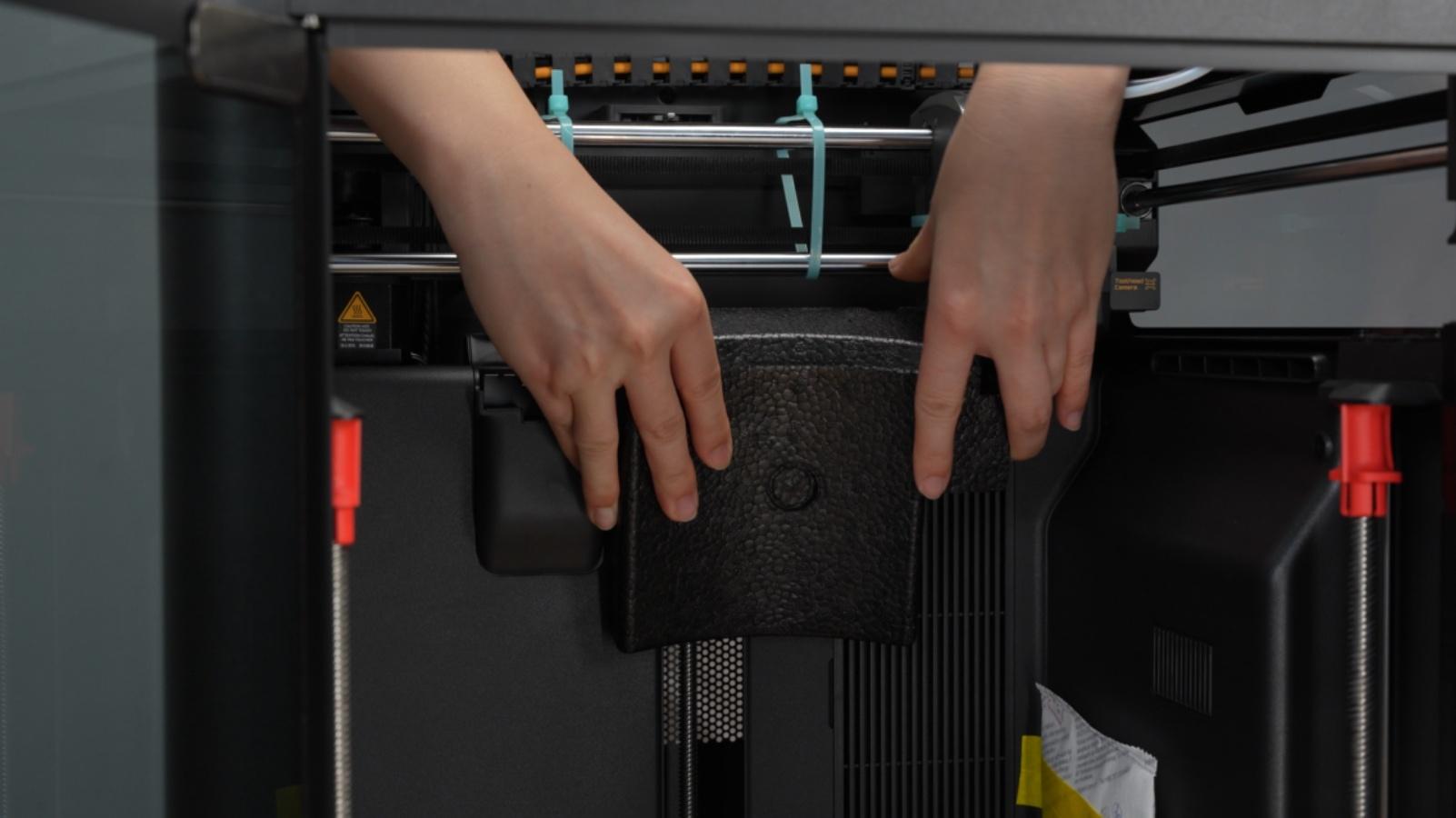

ถอดชิ้นโฟมด้านบนทั้งหมดออก เพื่อเปิดพื้นที่สำหรับเข้าถึงชิ้นส่วนด้านใน

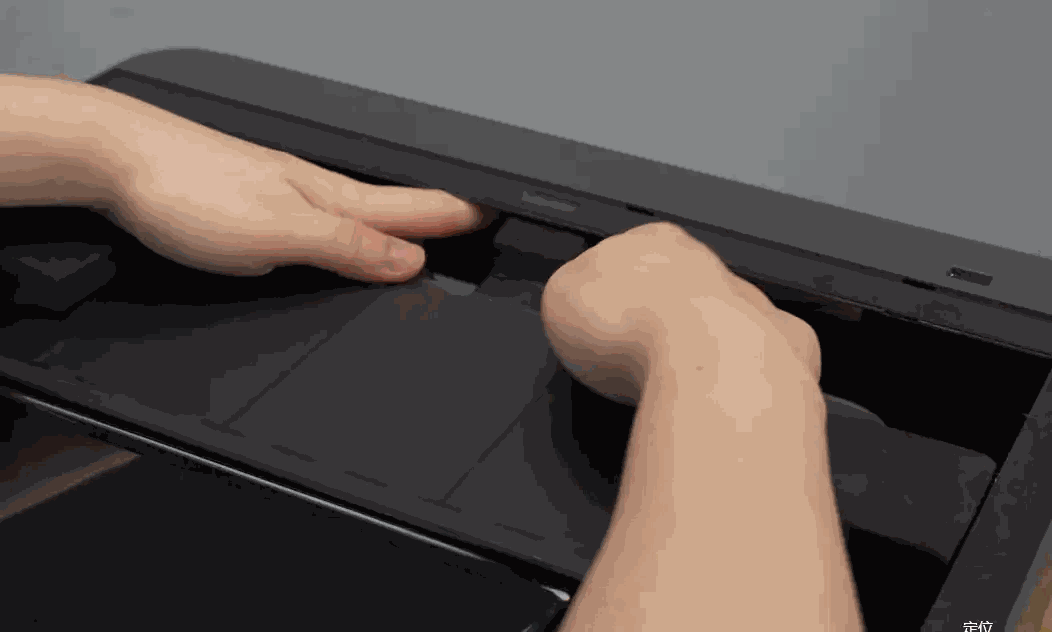

โฟมบริเวณใกล้ประตูหน้าจะติดตั้งค่อนข้างแน่น ให้ถอดออกตามทิศทางที่แสดงในภาพเคลื่อนไหวด้านล่าง

ใช้ประแจหกเหลี่ยม H2.0 Allen Key ถอดสกรู 2 ตัวตามตำแหน่งในภาพ

โฟมใต้ heatbed จะถอดออกได้หลังจากทำ first calibration เสร็จแล้วเท่านั้น อย่าถอดในขั้นตอนนี้

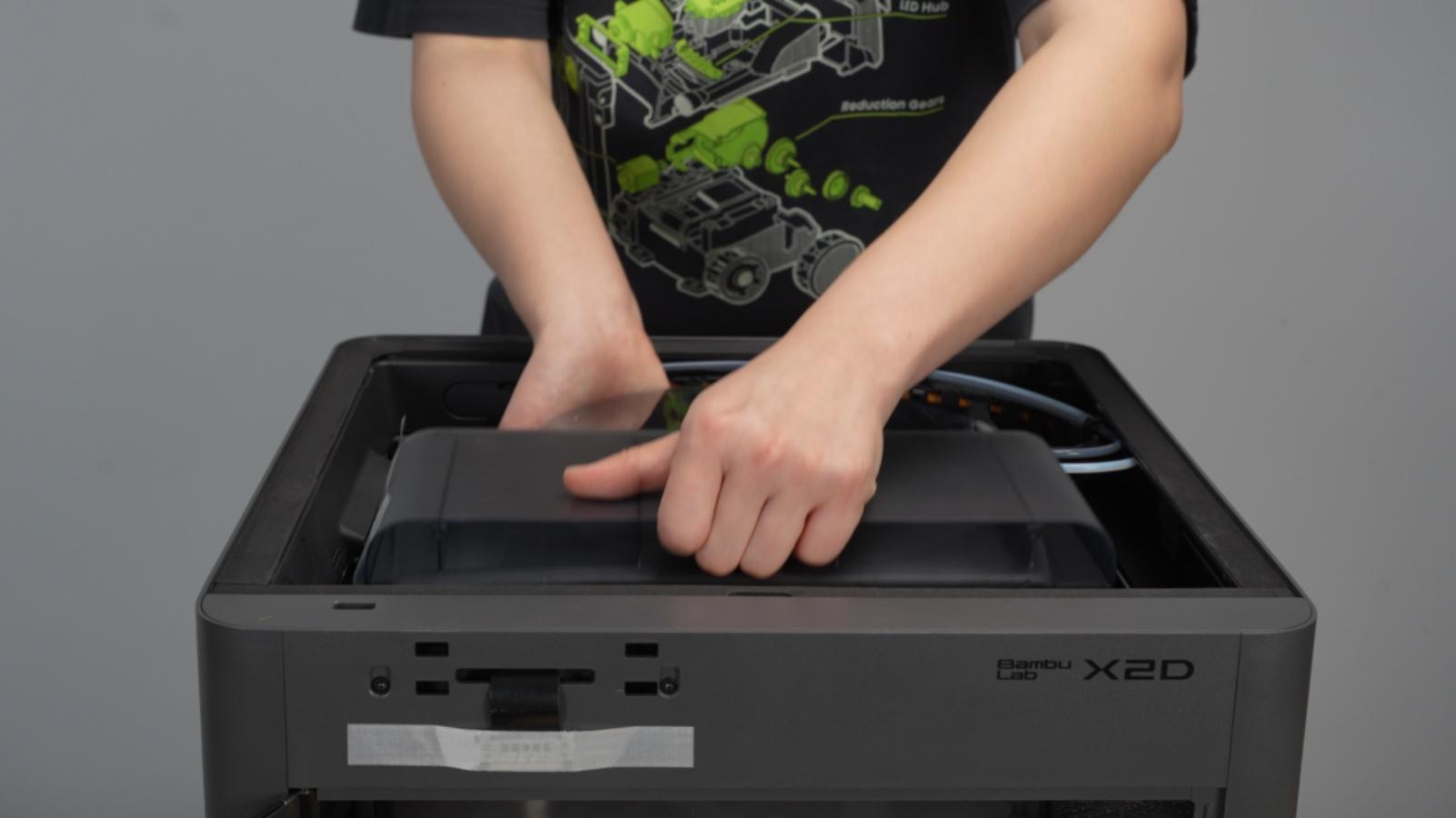

เมื่อถอดสกรูเรียบร้อย ให้ยก AMS 2 Pro ออกจากตัวเครื่อง

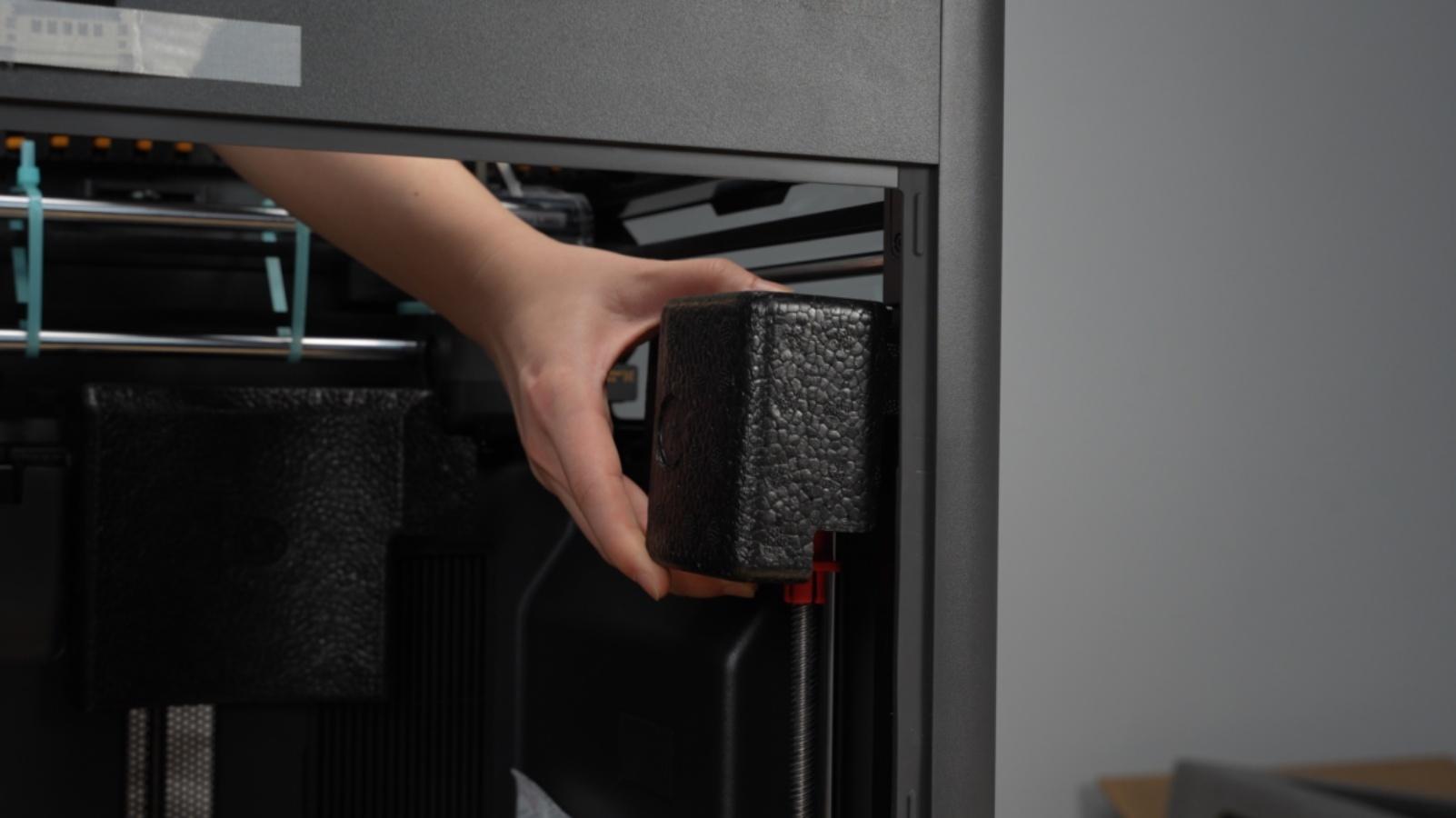

ถอดโฟมจากผนังด้านในของ chamber และลอกฟิล์มป้องกันสีขาวออกจากหน้าต่างด้านข้าง

จากนั้นถอดสกรู 3 ตัวที่ทำเครื่องหมายสีแดง แล้วนำชุดที่ล็อคกล่อง AMS 2 Pro ออก

ขั้นตอนที่ 3: ถอดวัสดุสำหรับการขนส่งออกจากเครื่อง

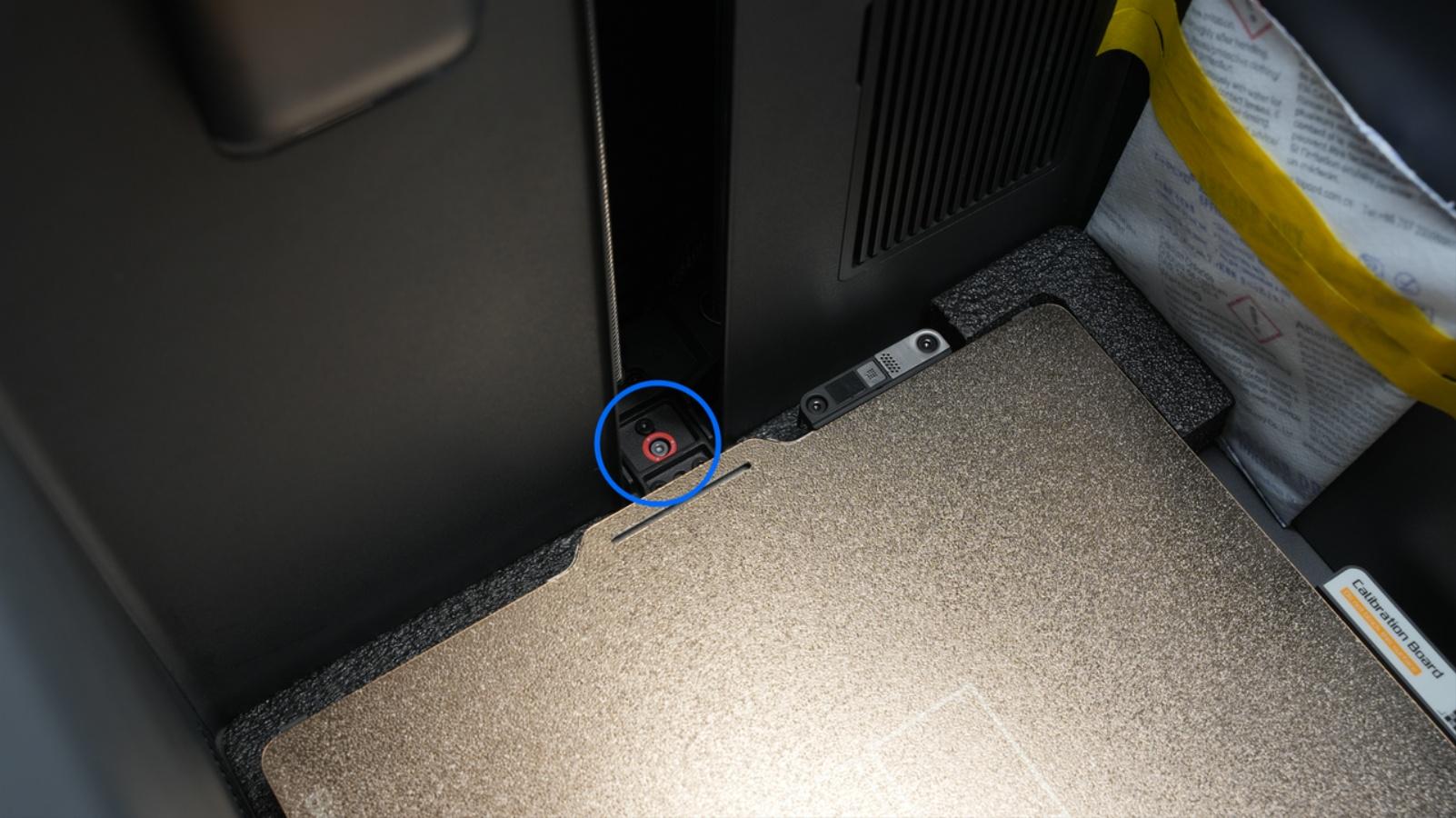

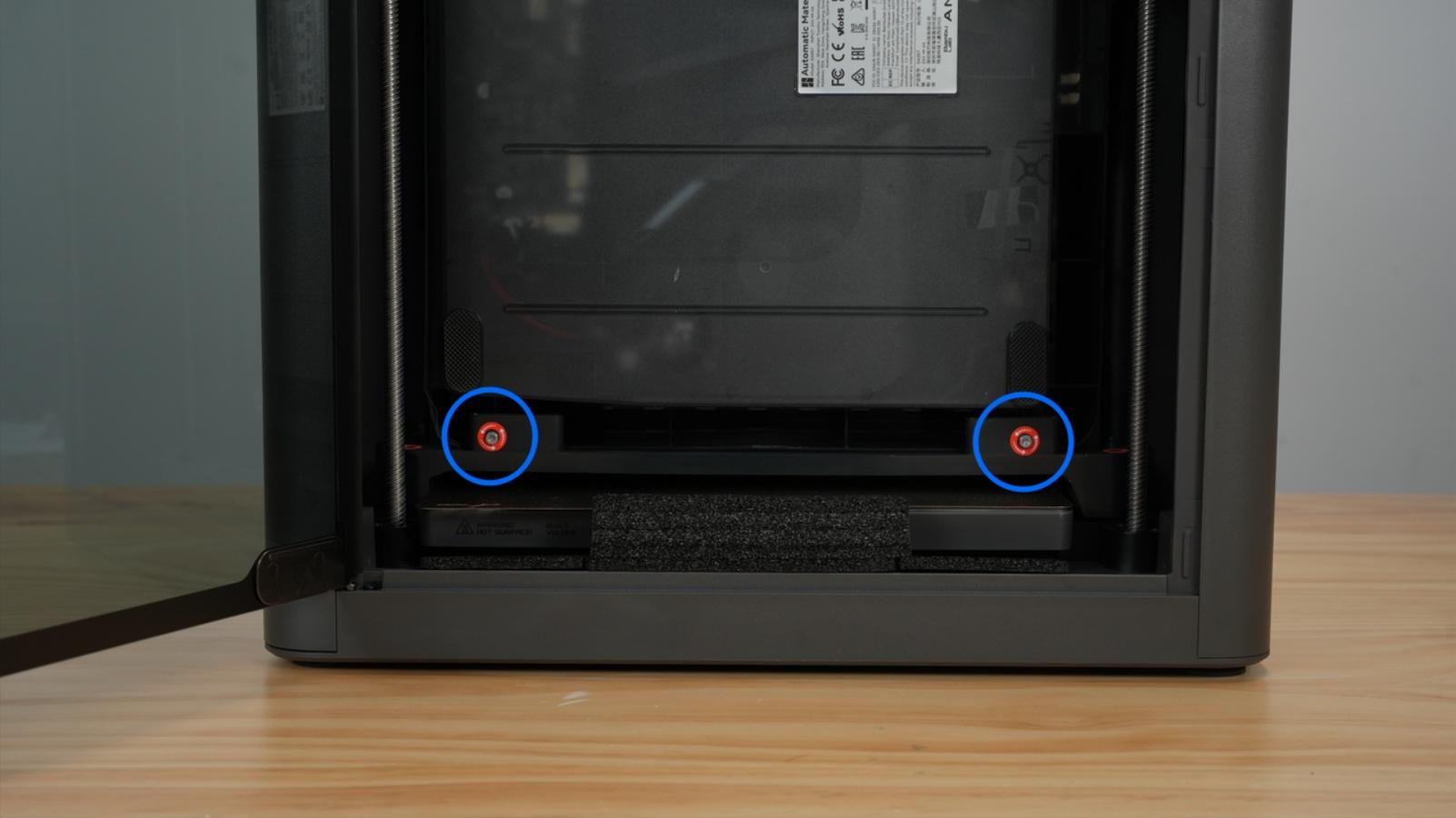

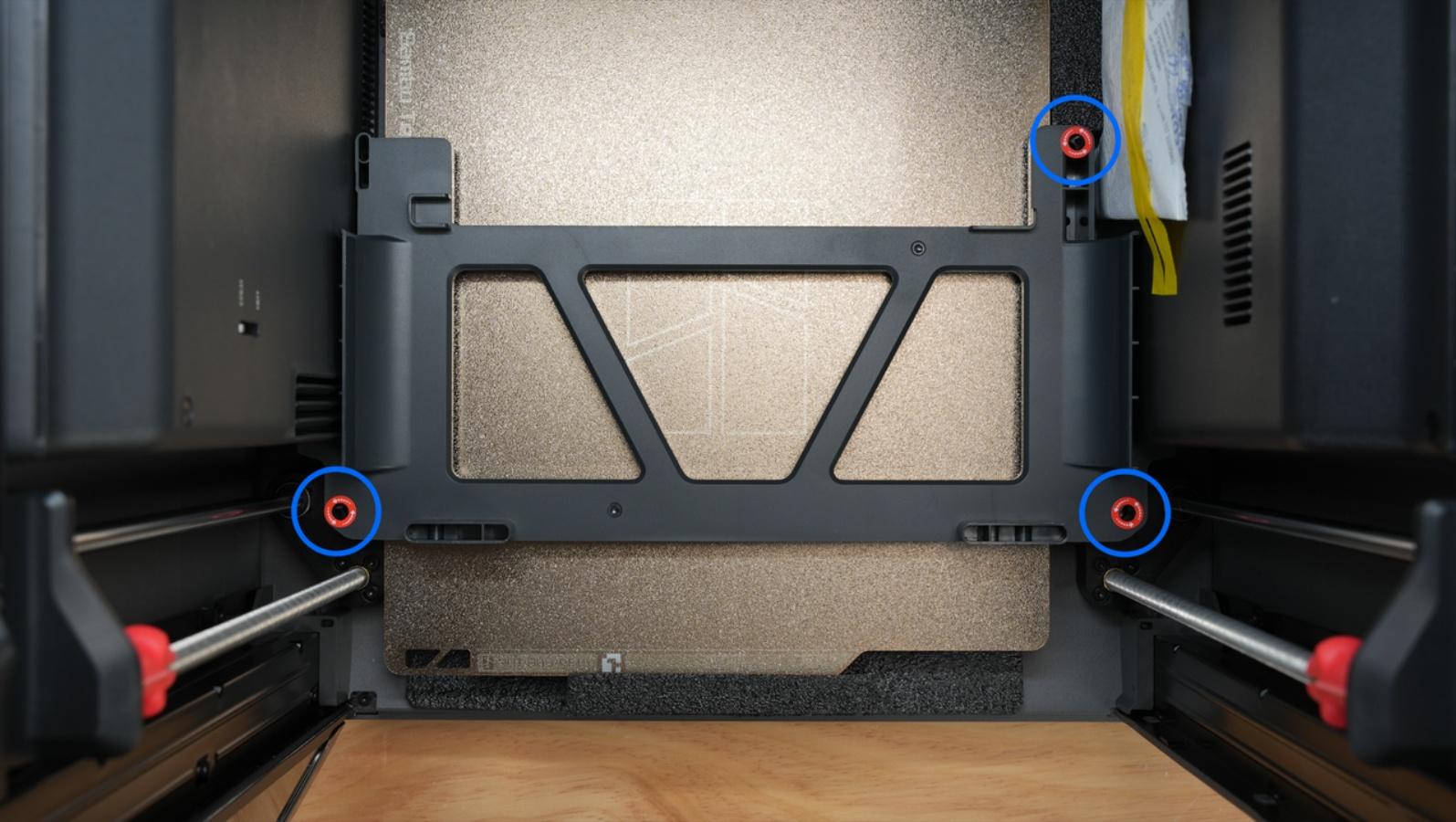

ถอดสกรูที่ทำเครื่องหมายสีแดงเพื่อปลดล็อก heatbed ตามตำแหน่ง

สกรูยึด heatbed อาจตกลงไปในร่องด้านหลังได้ แนะนำให้ใช้ไขควงแม่เหล็ก แหนบ หรือเครื่องมือใกล้เคียงเพื่อช่วยรับหรือหยิบสกรูออกมา และป้องกันไม่ให้สกรูตกลงไปในตัว

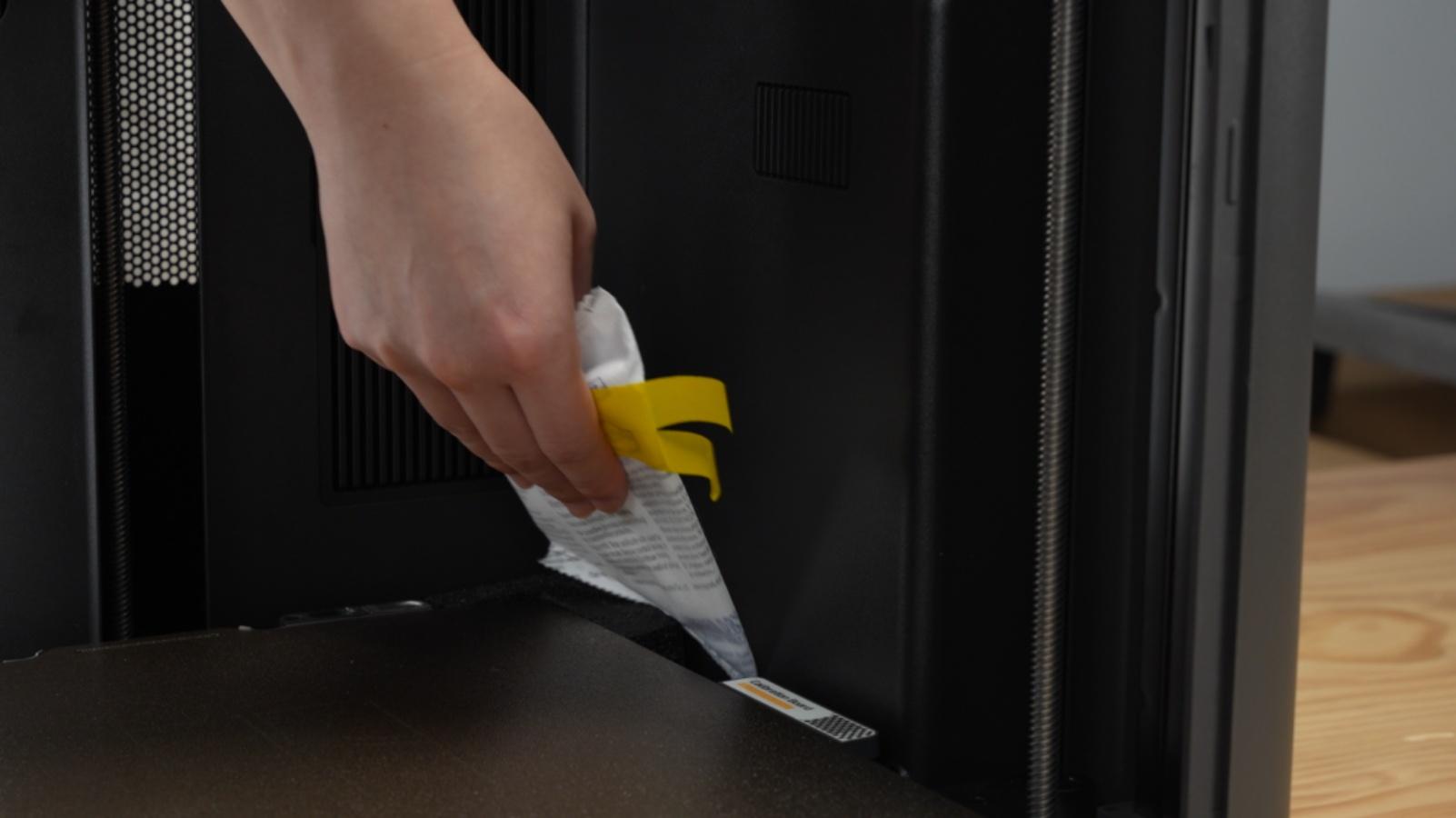

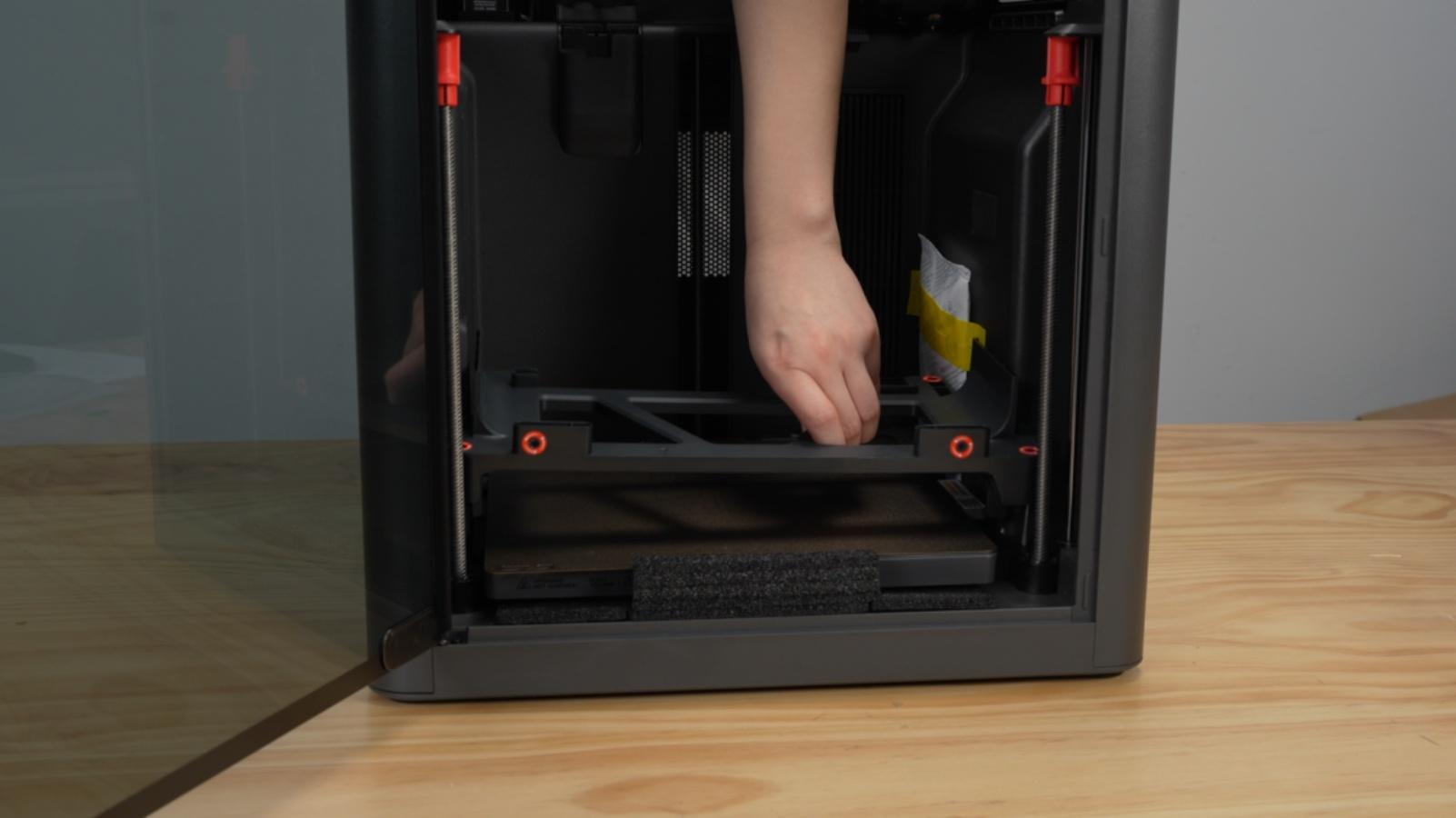

นำสารดูดความชื้นภายในเครื่องออก

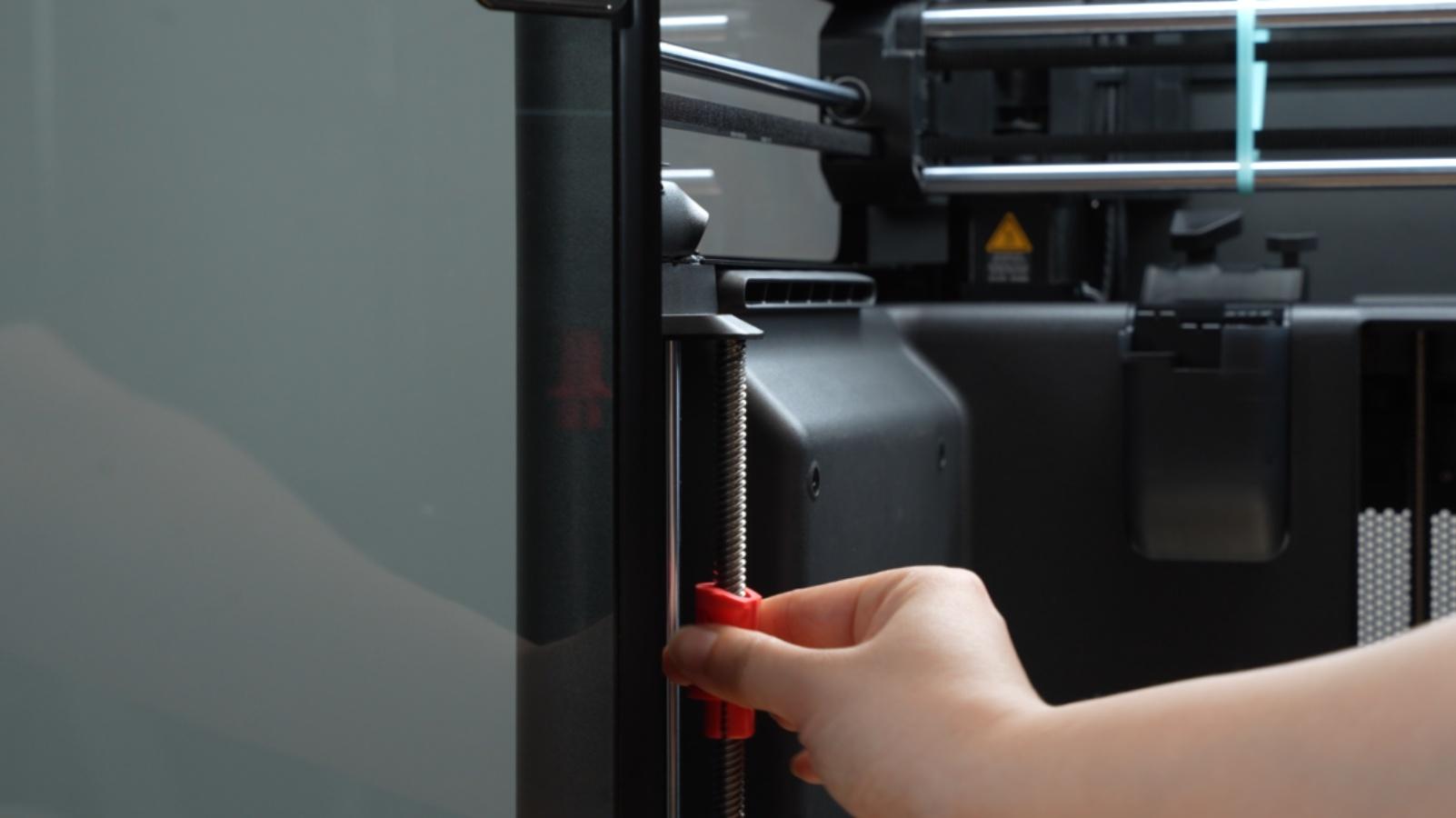

ดึงตัวป้องกันพลาสติกสีแดงลงด้านล่างและนำออกจาก lead screws ทั้งสองข้าง

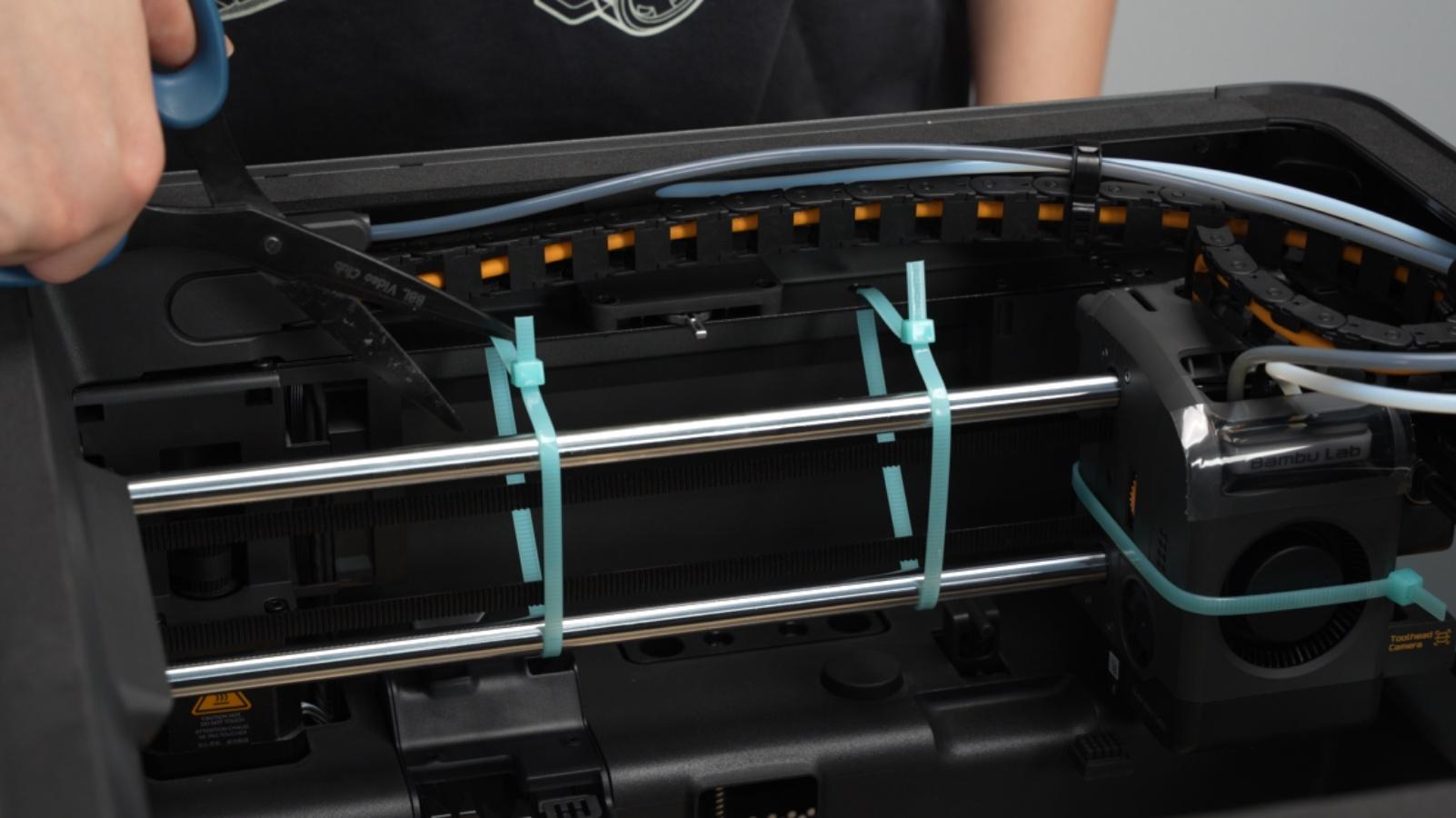

ตัดและถอด zip ties ที่อยู่บน linear rods ออก

ตอนตัดแนะนำให้ใช้กรรไกร หรือไม่ก็คีมตัด ไม่แนะนำ คัตเตอร์ เพราะต้องใช้แรงเยอะในการตัด อาจจะทำให้พลาด และใบมีดไปขูดอุปกรณ์ในตัวเครื่อง หรือไม่ก็เกิดอุบัติเหตุ

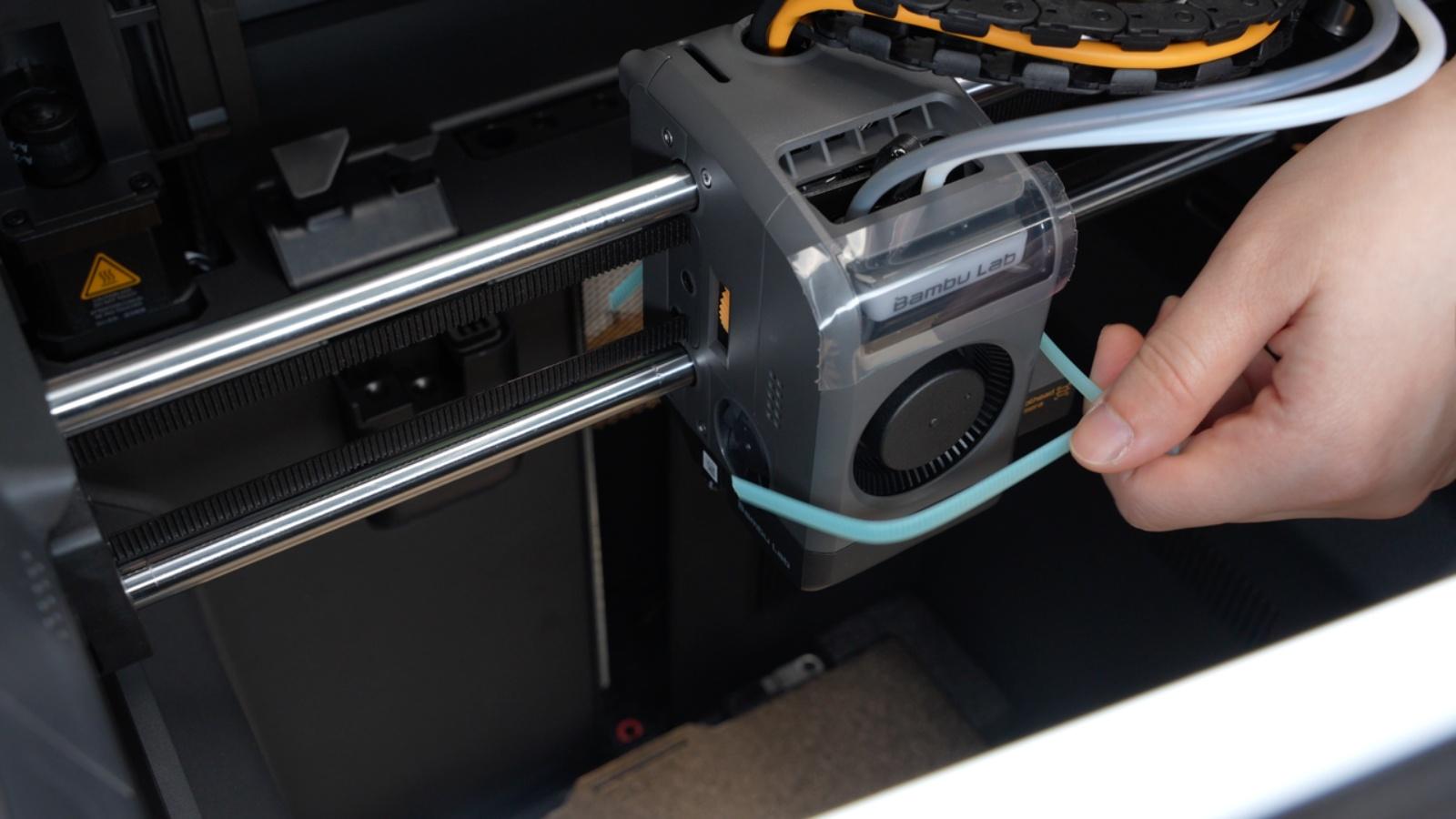

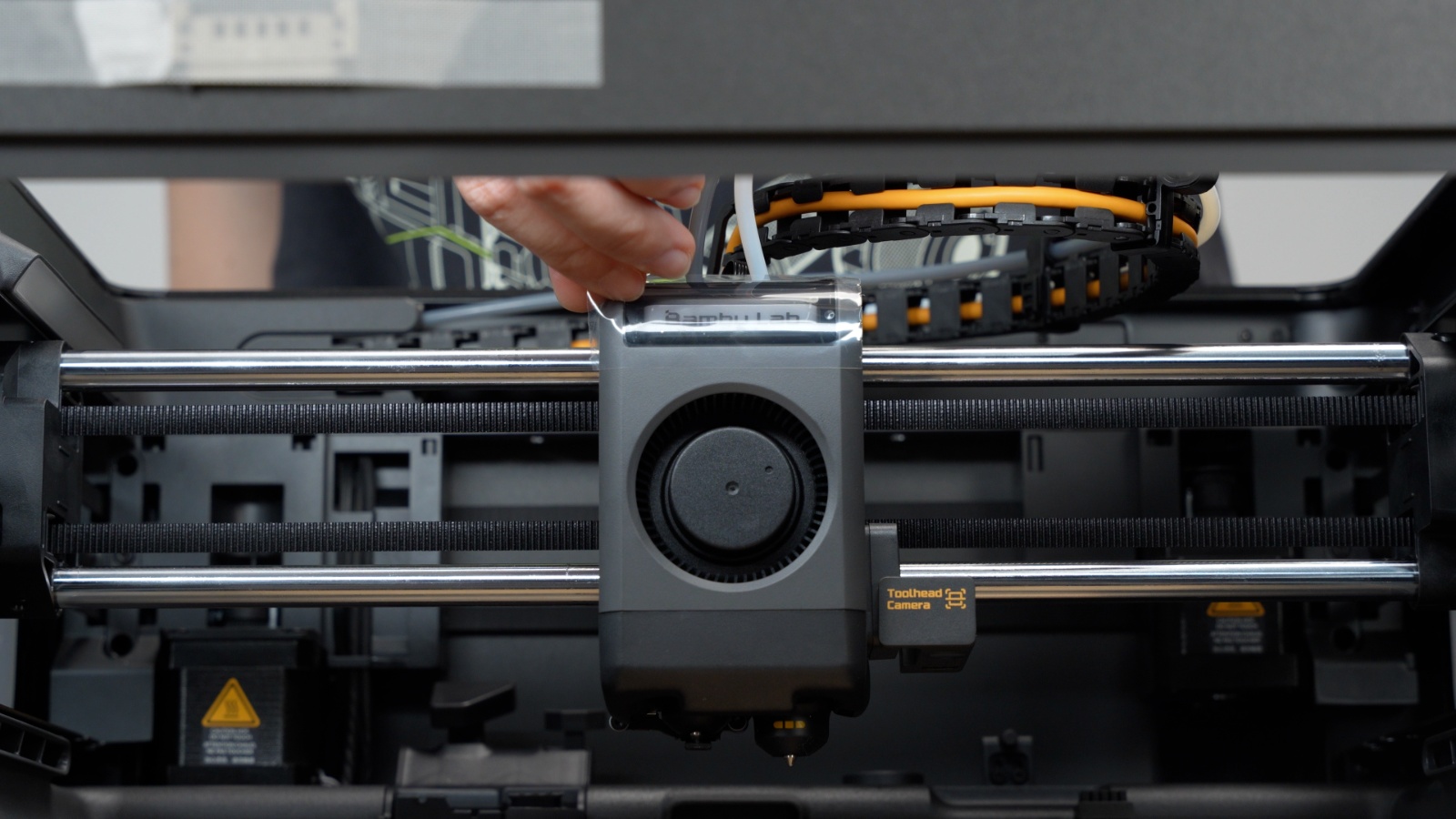

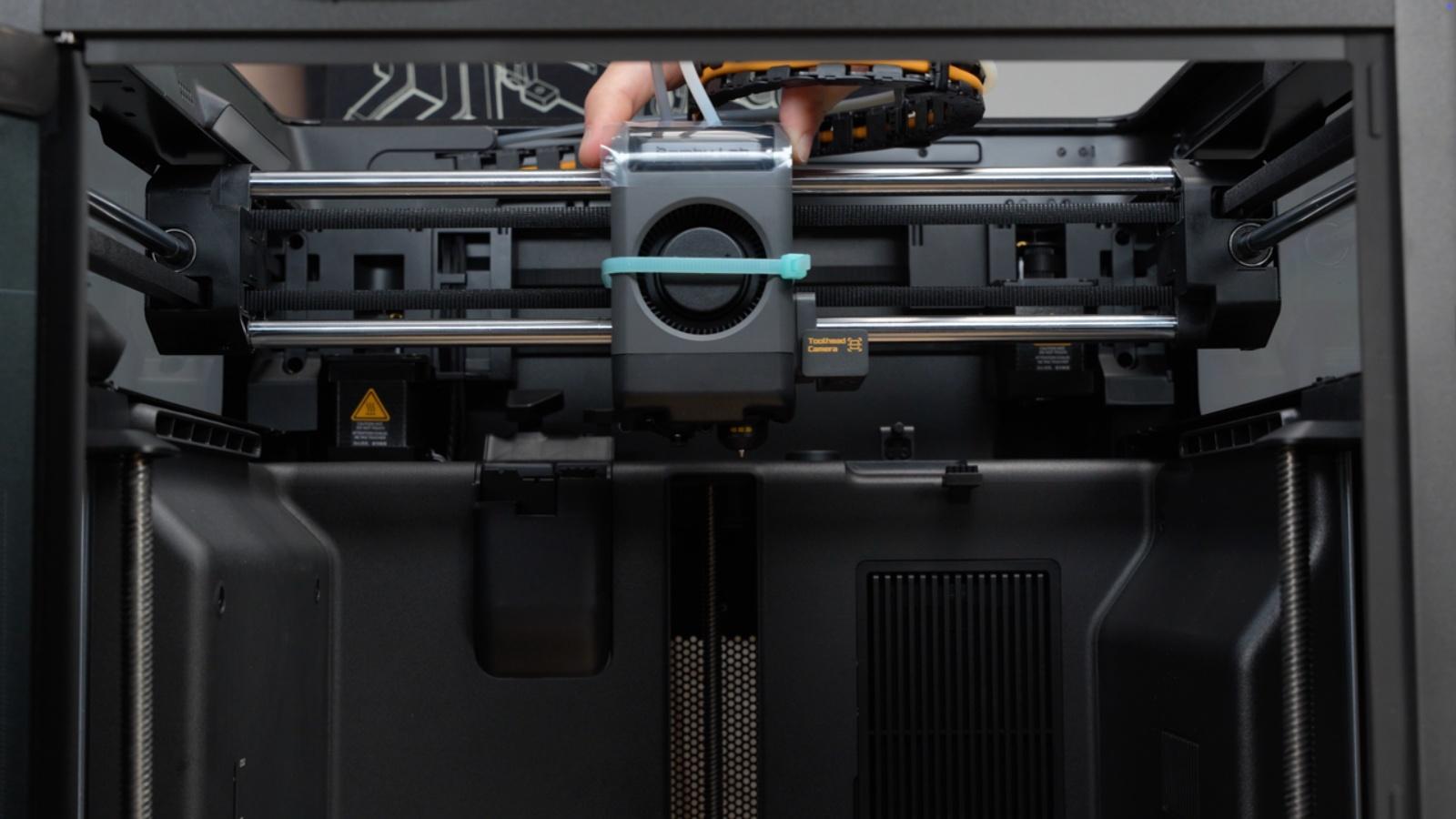

ดึง toolhead เข้าหาประตูหน้า แล้วตัดและถอด zip tie ที่ยึดอยู่กับ toolhead ออก

ลอกฟิล์มป้องกันบน toolhead ออก

ฟิล์มป้องกันบน toolhead อาจถูกถอดออกแล้วในบางล็อตการผลิต

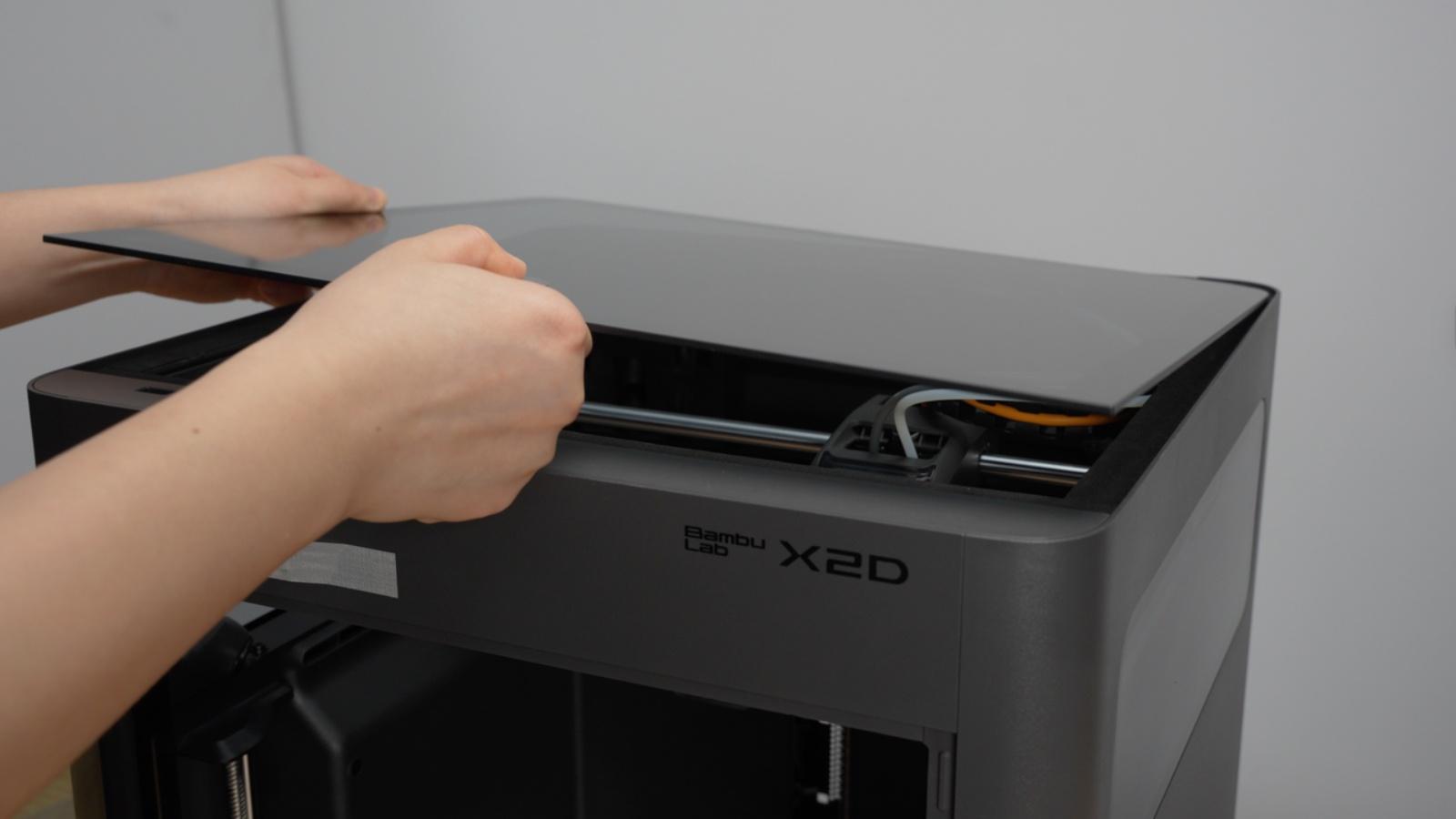

เมื่อนำวัสดุขนส่งออกตามลำดับแล้ว ให้วางฝาแก้วด้านบนกลับเข้าที่บนเครื่องพิมพ์

ขั้นตอนที่ 4: ติดตั้ง Touchscreen

เริ่มจากถอดเทปที่ยึดสายหน้าจอออกก่อน 1

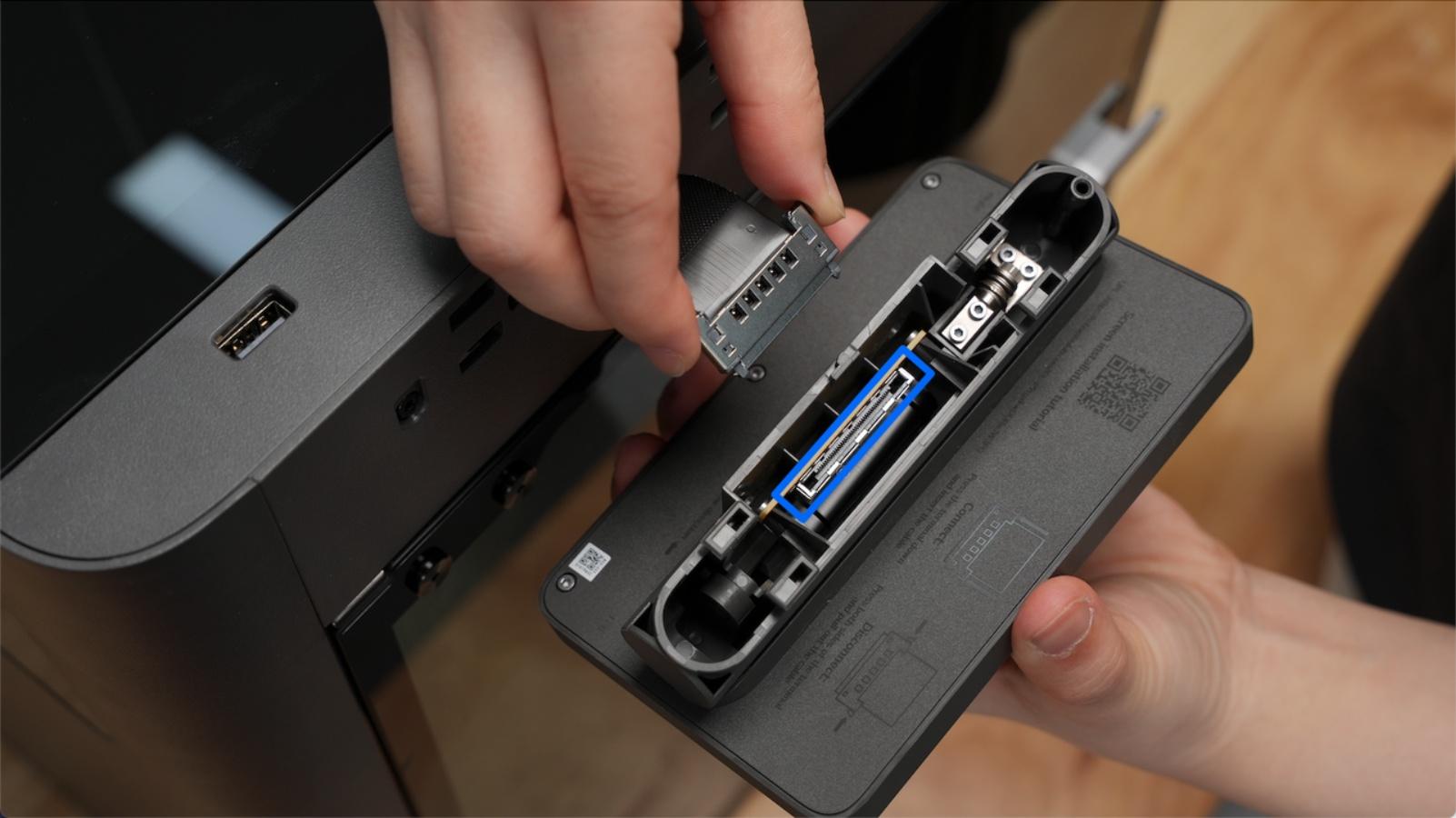

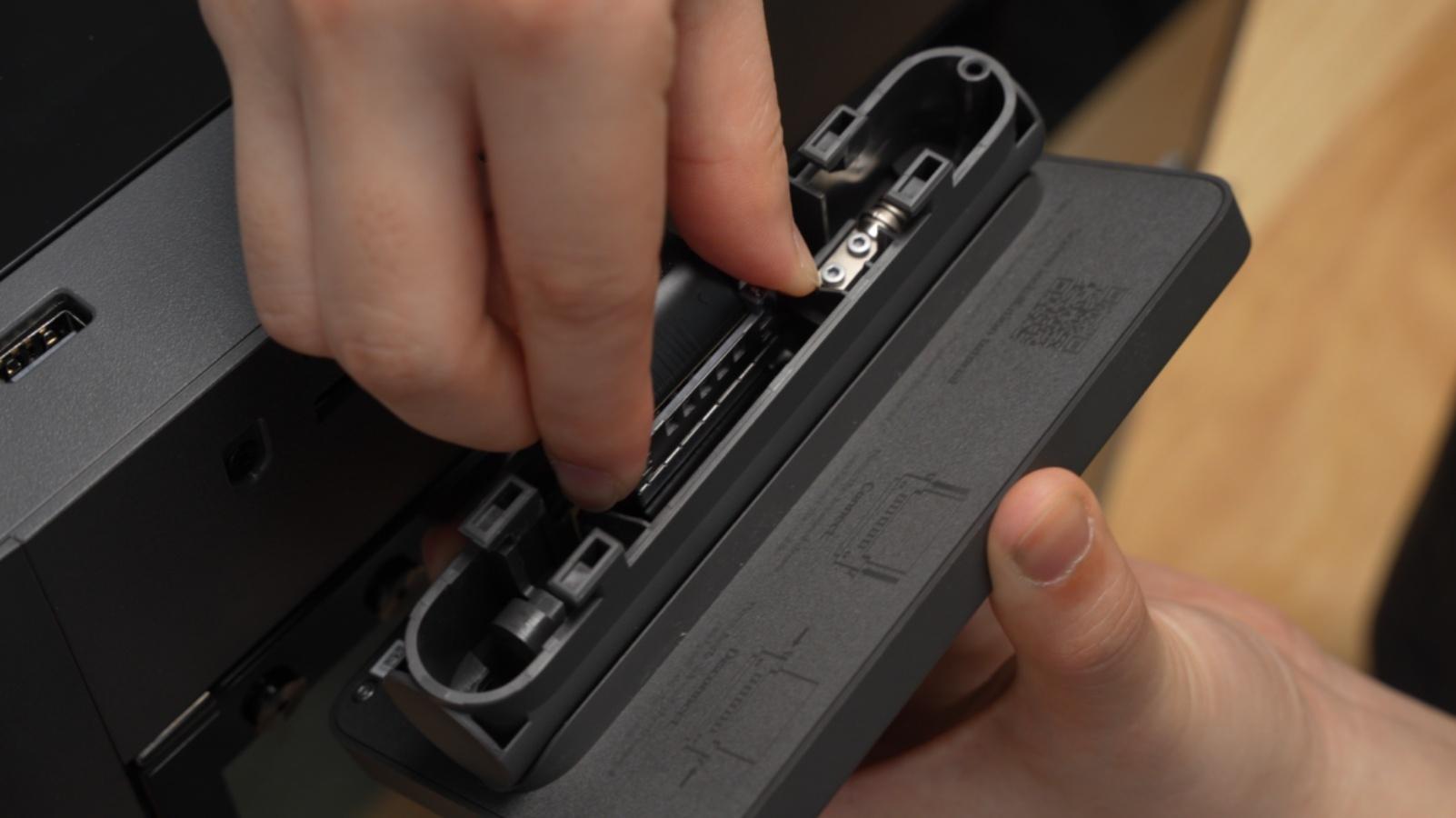

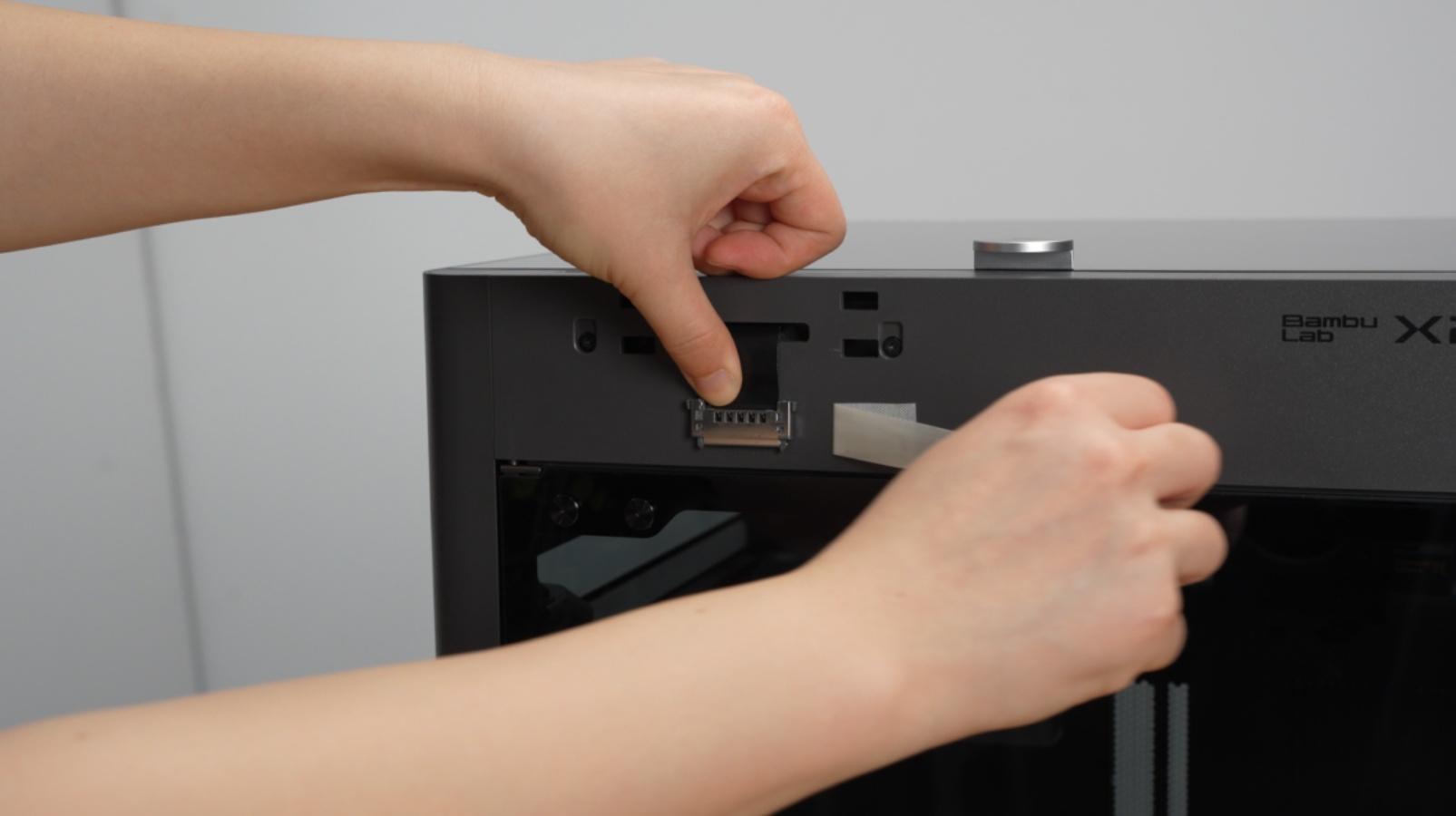

จับขั้วสายทั้งสองด้าน แล้วเสียบสายเข้าพอร์ตหน้าจอให้ตรงตำแหน่ง

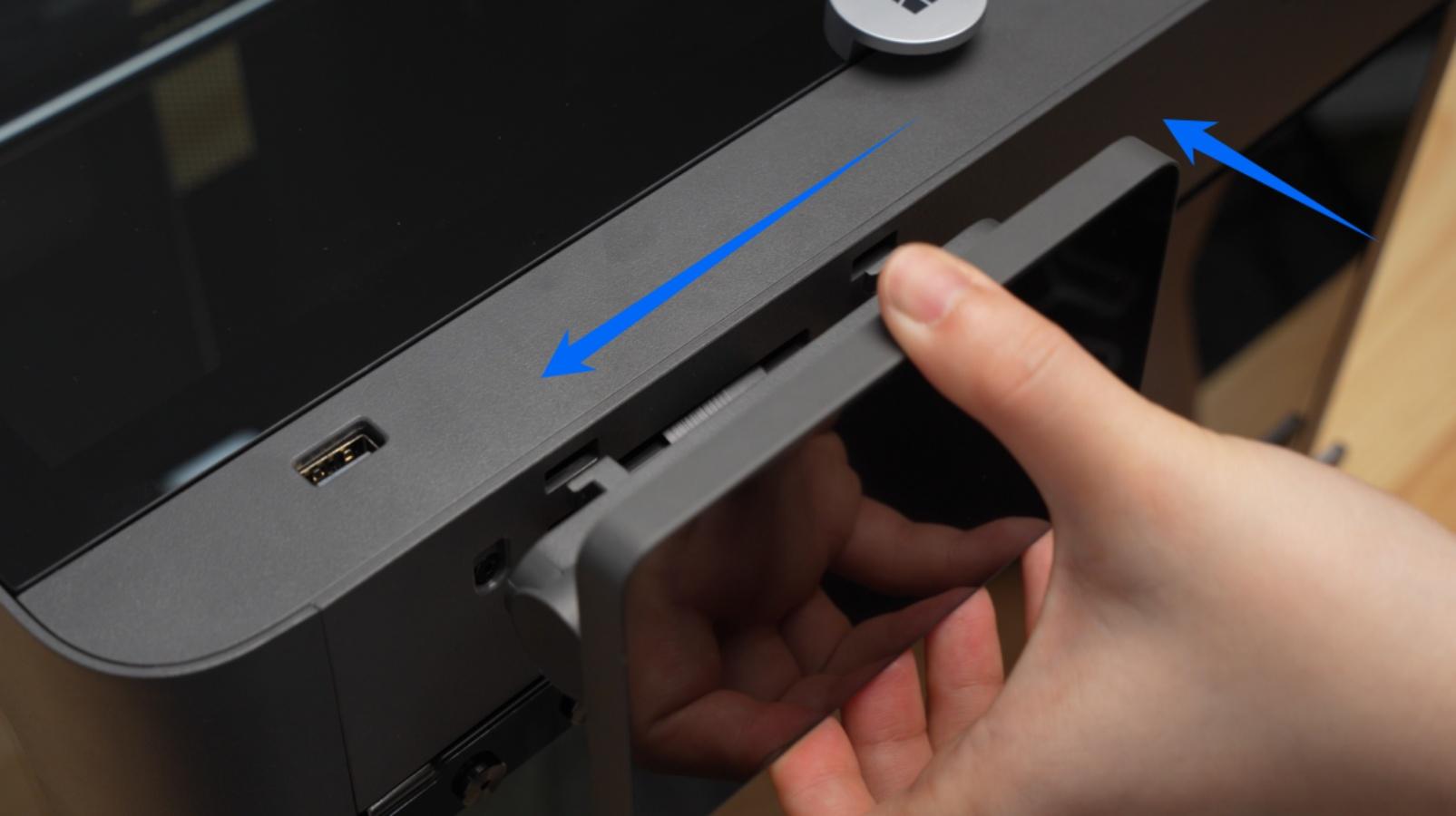

เก็บสายกลับเข้าไปในช่องของตัวเครื่อง ใส่หน้าจอเข้าตำแหน่ง แล้วเลื่อนไปทางซ้ายเพื่อล็อกหน้าจอให้เข้าที่

ขั้นตอนที่ 5: ติดตั้งชุดดันเส้น Auxiliary Extruder

ถอดเทป แล้วนำ Auxiliary Extruder ออกจาก Accessory box

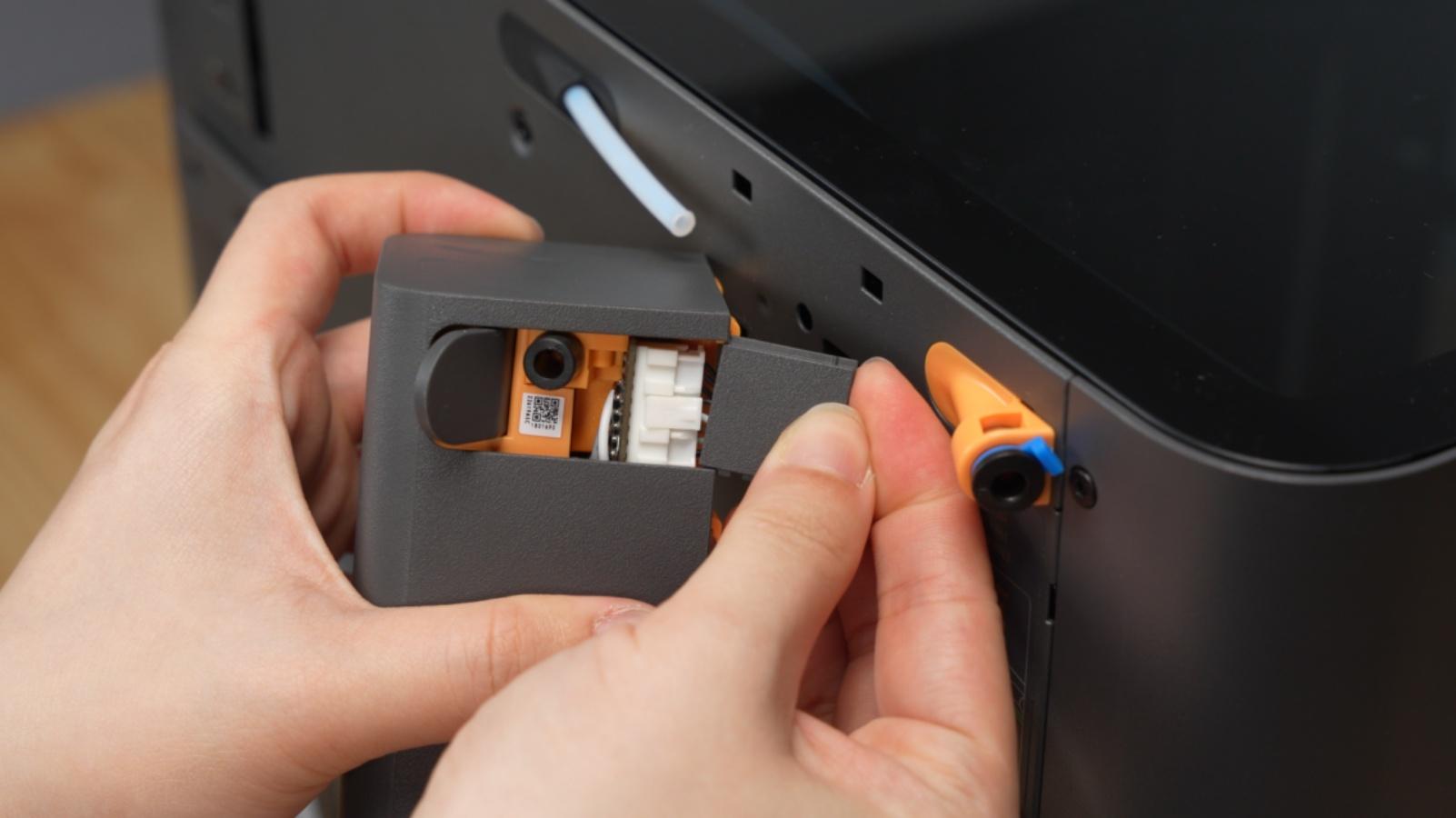

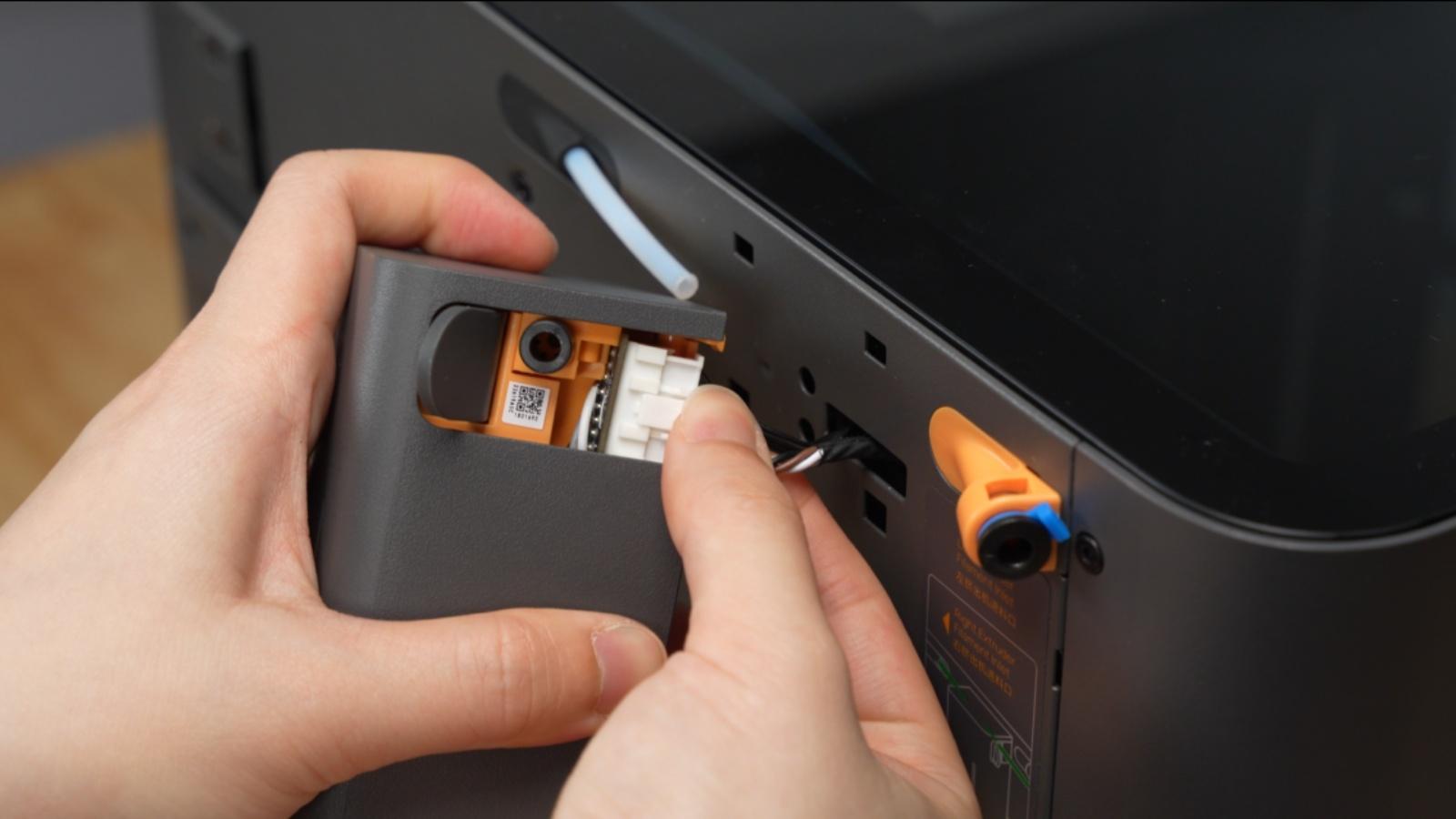

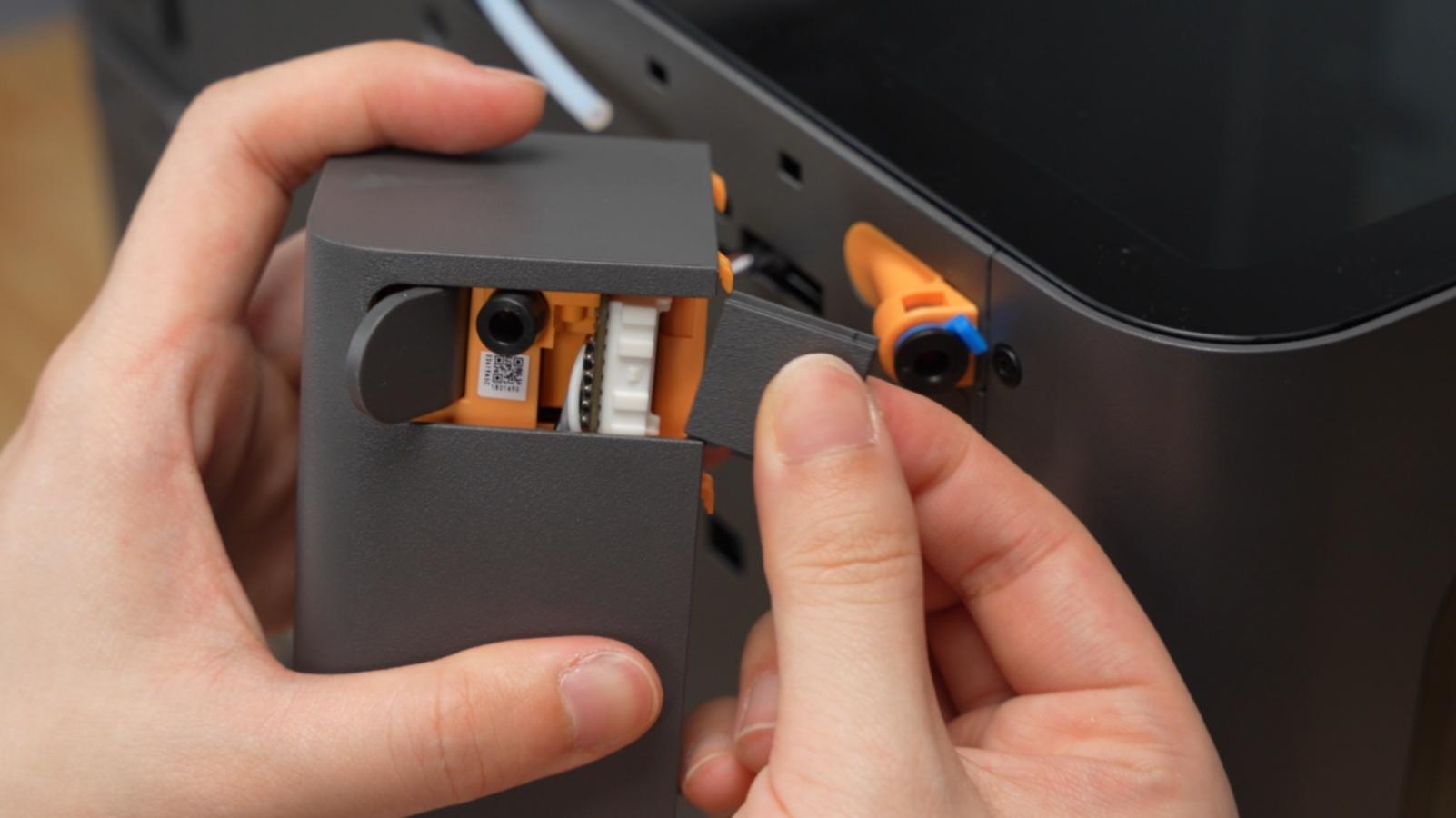

เลื่อน cover plate ออก แล้วเสียบสายเข้ากับตำแหน่งที่คู่มือต้นฉบับแสดงไว้

การเลื่อน cover plate ออกจะช่วยเพิ่มพื้นที่ทำงานและช่วยให้ตรวจสอบได้ง่ายว่าสายเสียบเข้าที่เต็มที่แล้ว สามารถเสียบสายโดยไม่ถอด cover plate ออกก็ได้เช่นกัน

ใส่ cover plate กลับเข้าตำแหน่งเดิม

คลายน็อตบน Auxiliary Extruder ด้วยมือ

ใส่ PTFE tube เข้าไปใน connector ประมาณ 22 mm

ต้องนี้แนะนำให้ใส่ให้สุด หรือให้ดูตัวเทปสีเทา ที่จะบอกตำแหน่ง ว่าจะให้ใส่เข้าไปลึกเท่าไหน ถ้าใส่ไม่สุด จะมีปัญหาเวลาพิมพ์ หัวฉีดอาจจะตัน

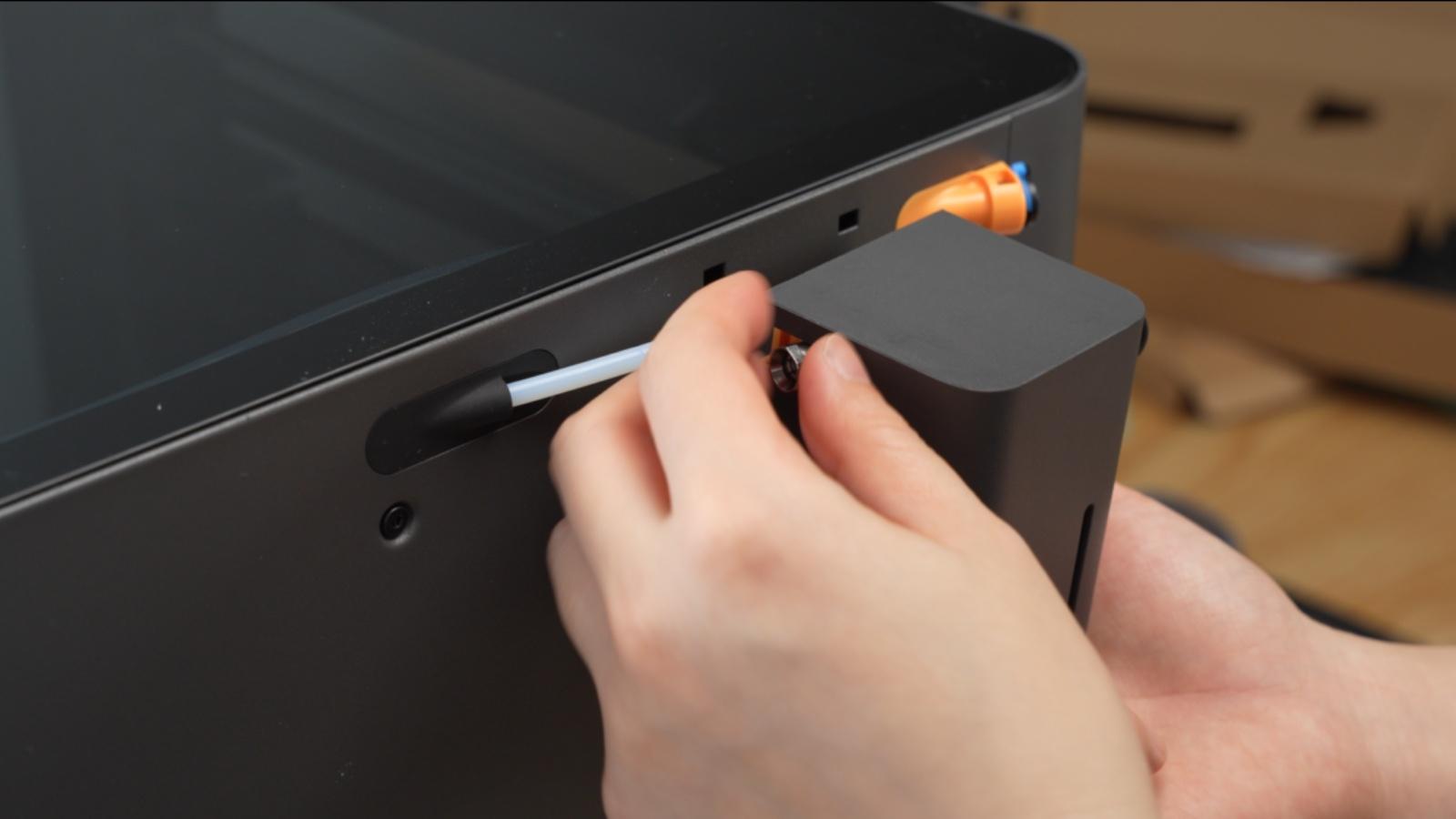

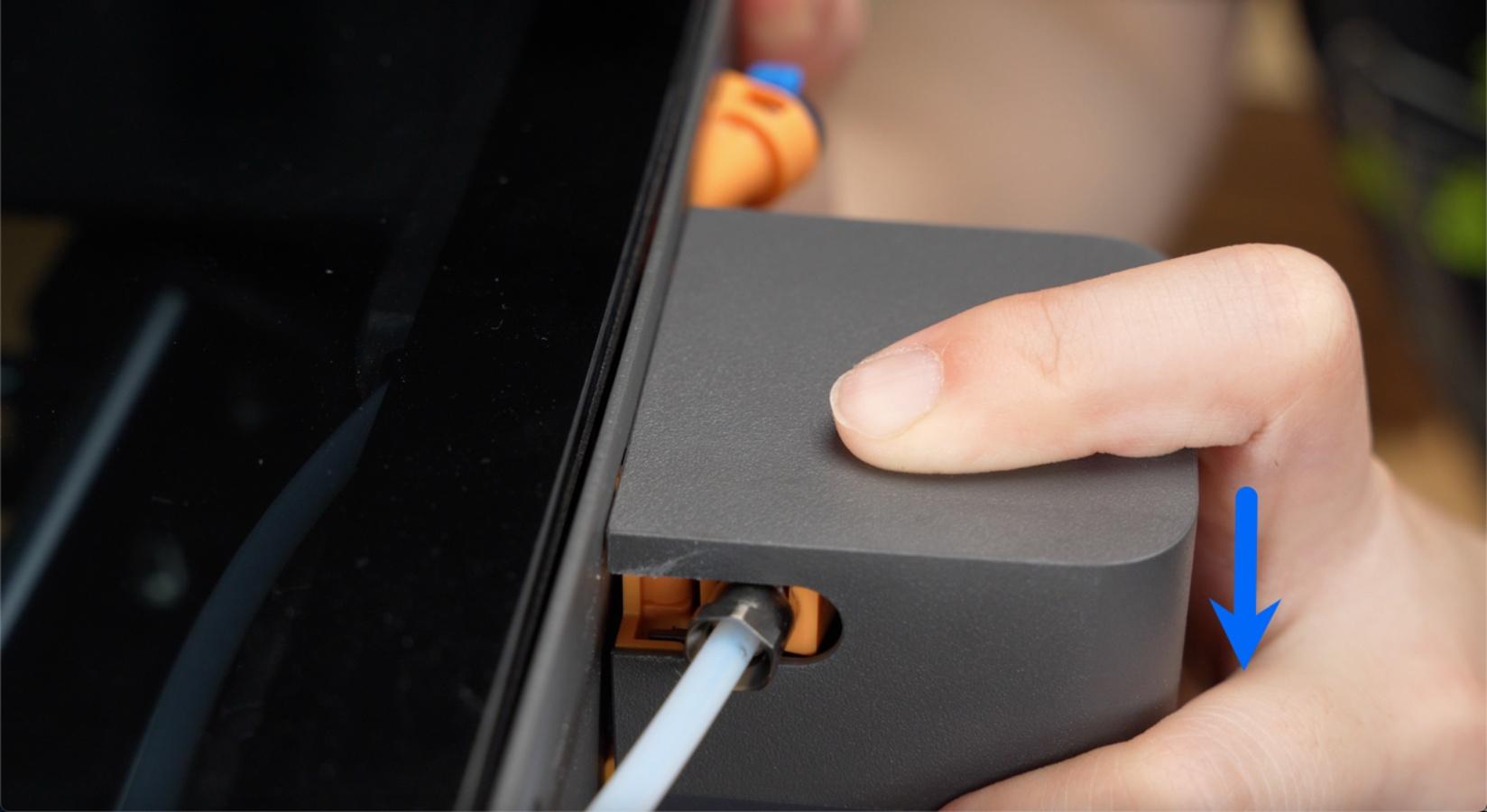

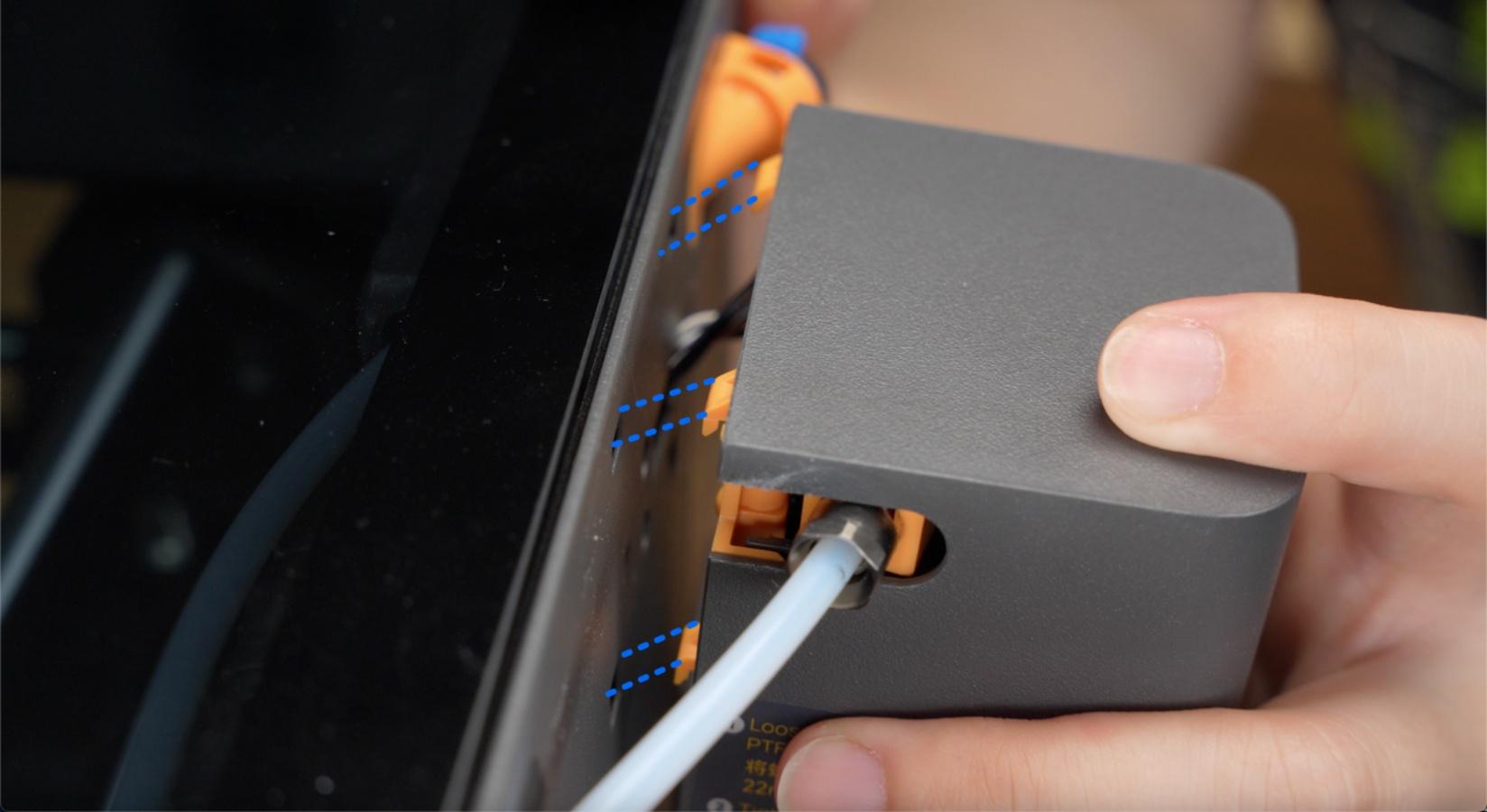

ใส่ Auxiliary Extruder ลงในรู แล้วกดลงเพื่อให้ล็อกเข้าที่

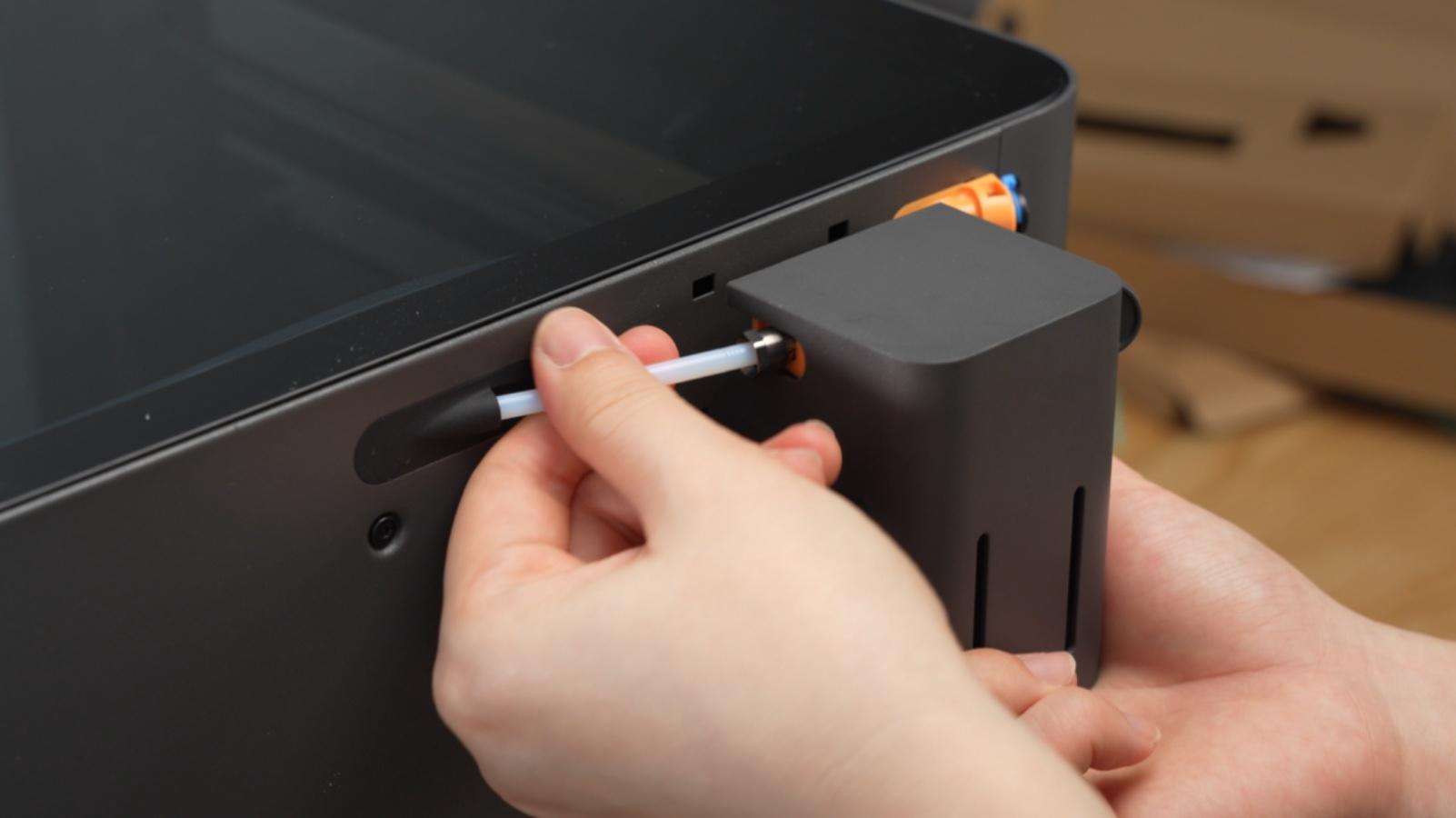

ตรวจซ้ำว่า PTFE tube ด้านซ้ายถูกเสียบเข้าไปจนสุดแล้ว

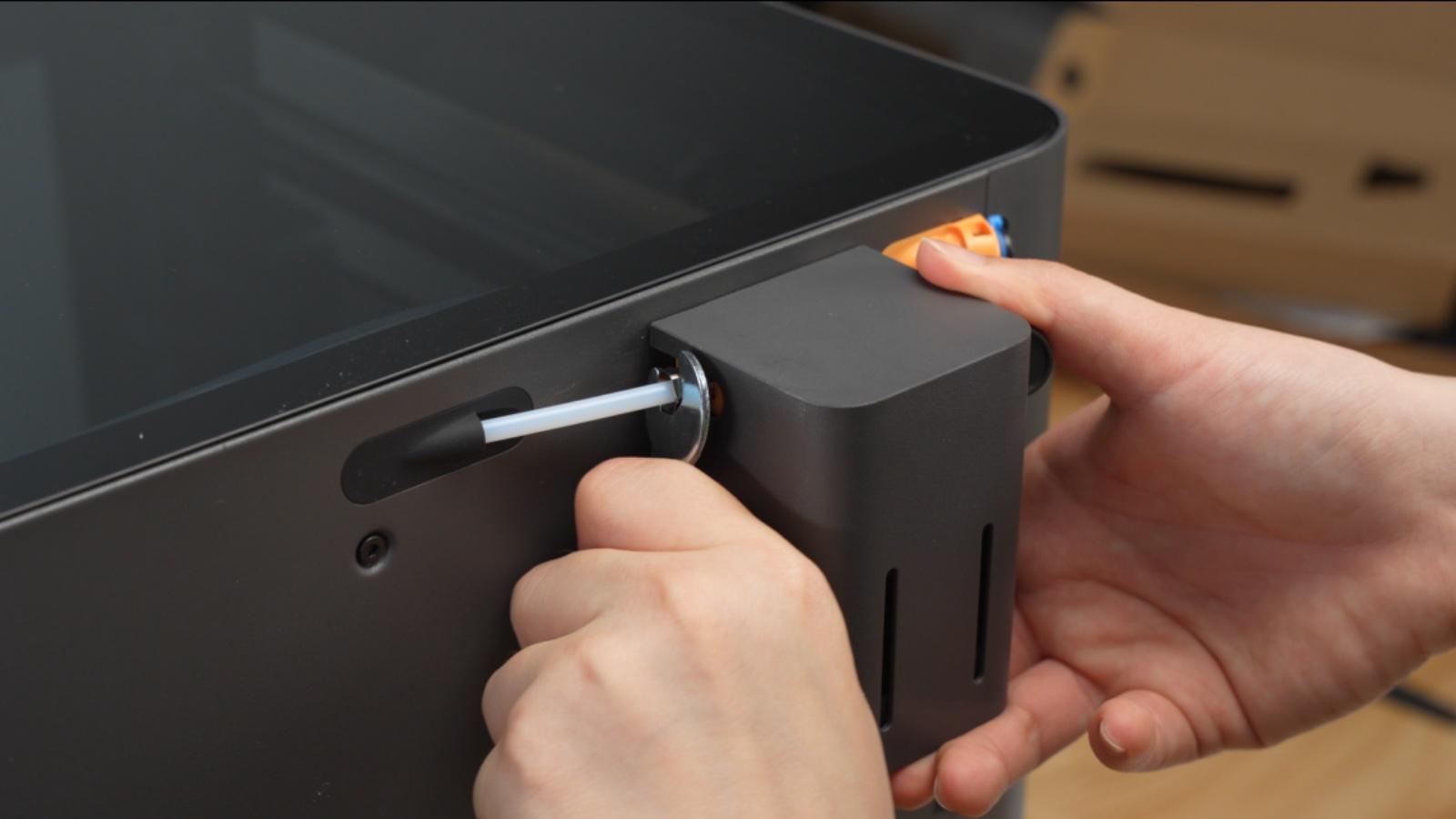

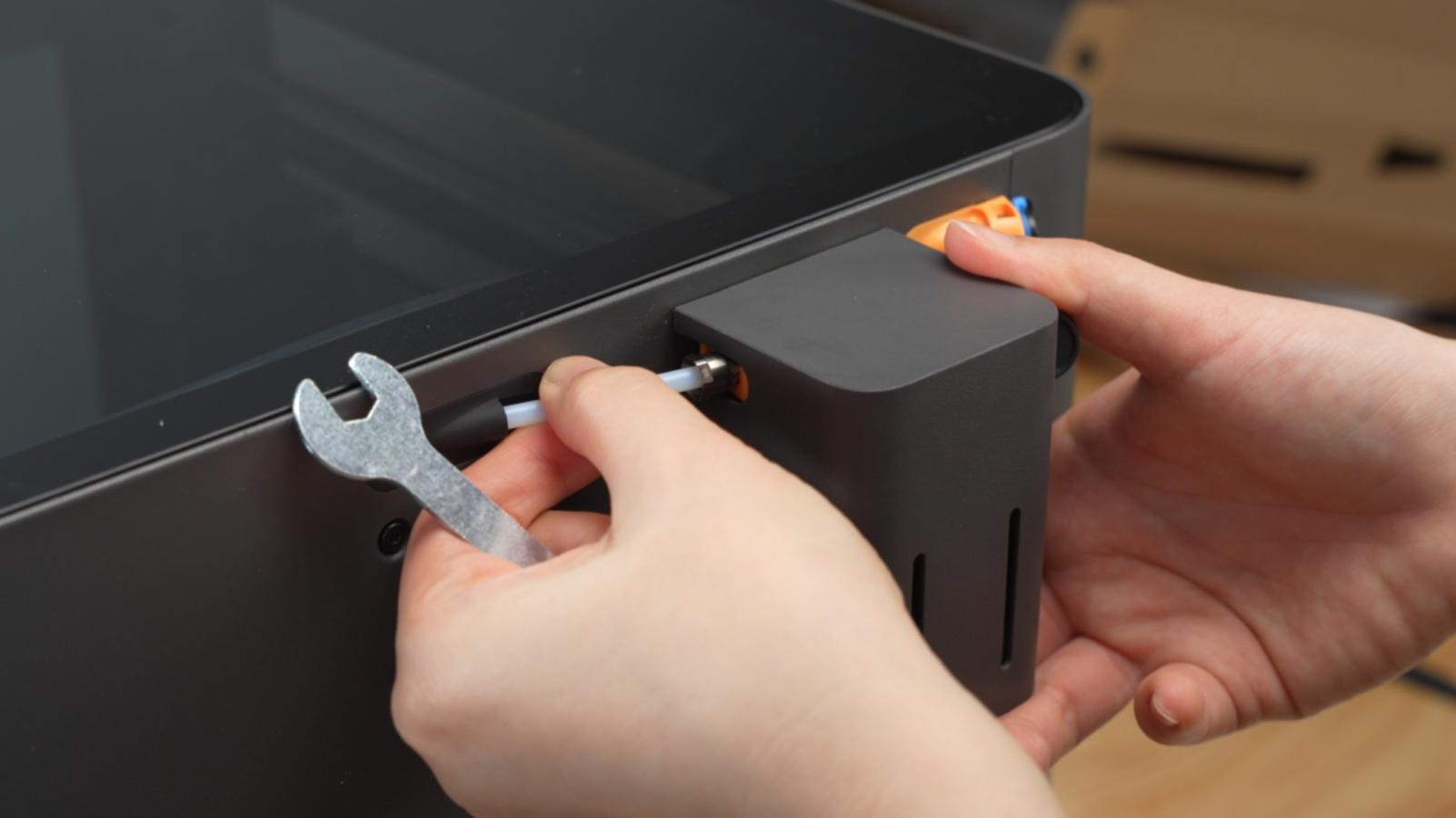

ใช้ open-end wrench ขันน็อตจนได้ยินเสียงคลิก

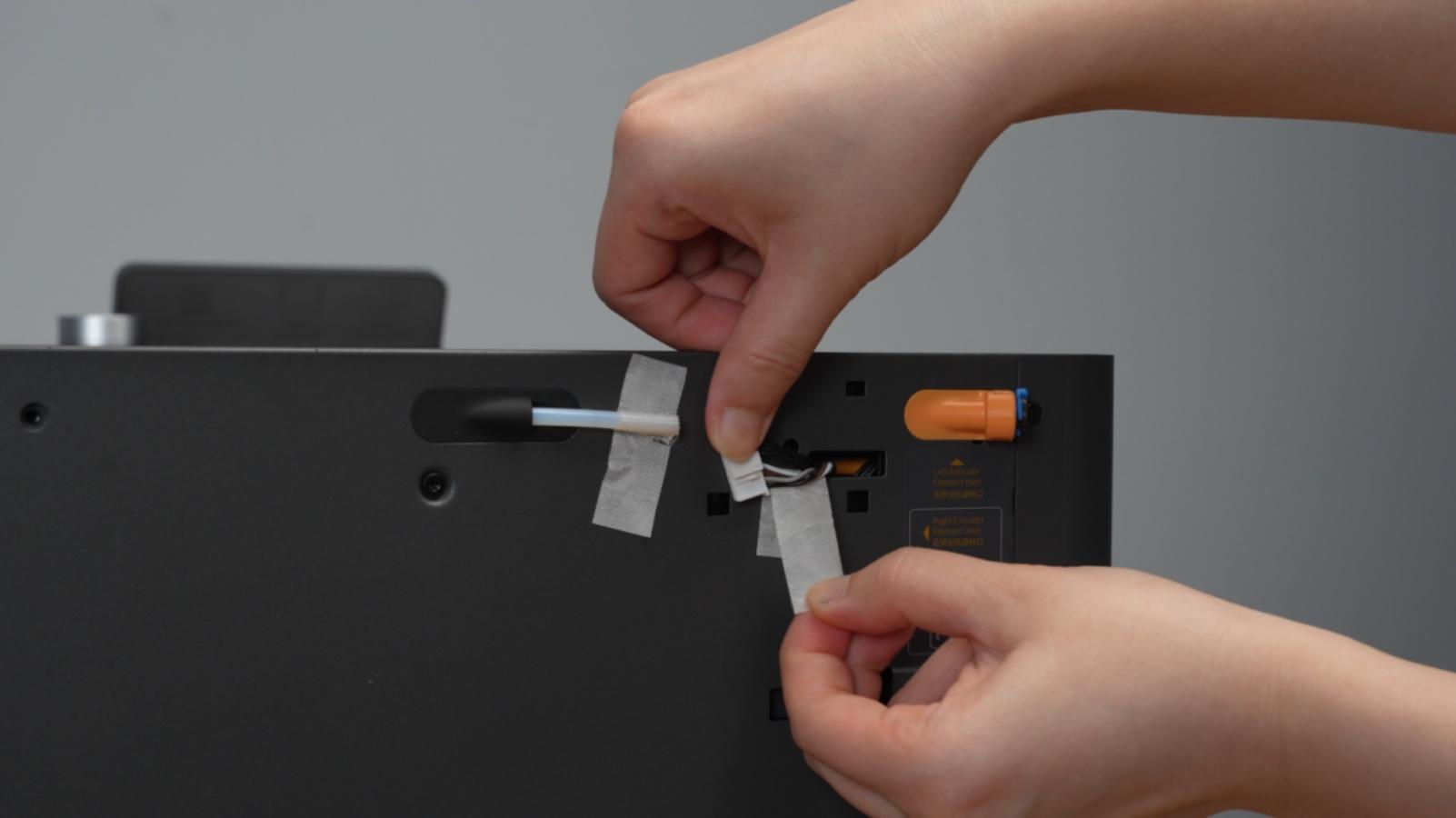

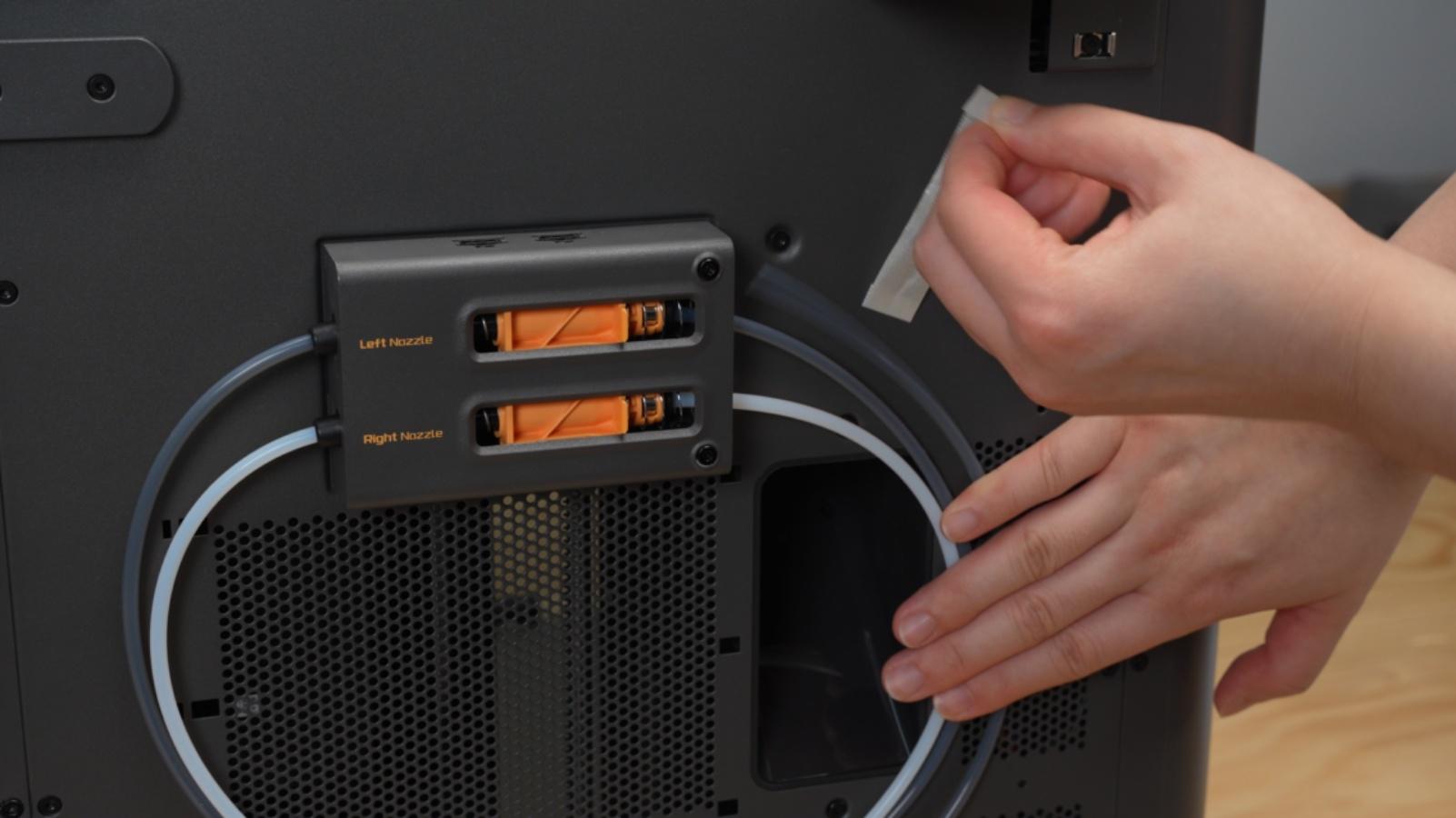

ถอดเทปที่ยึด PTFE tubes ออก

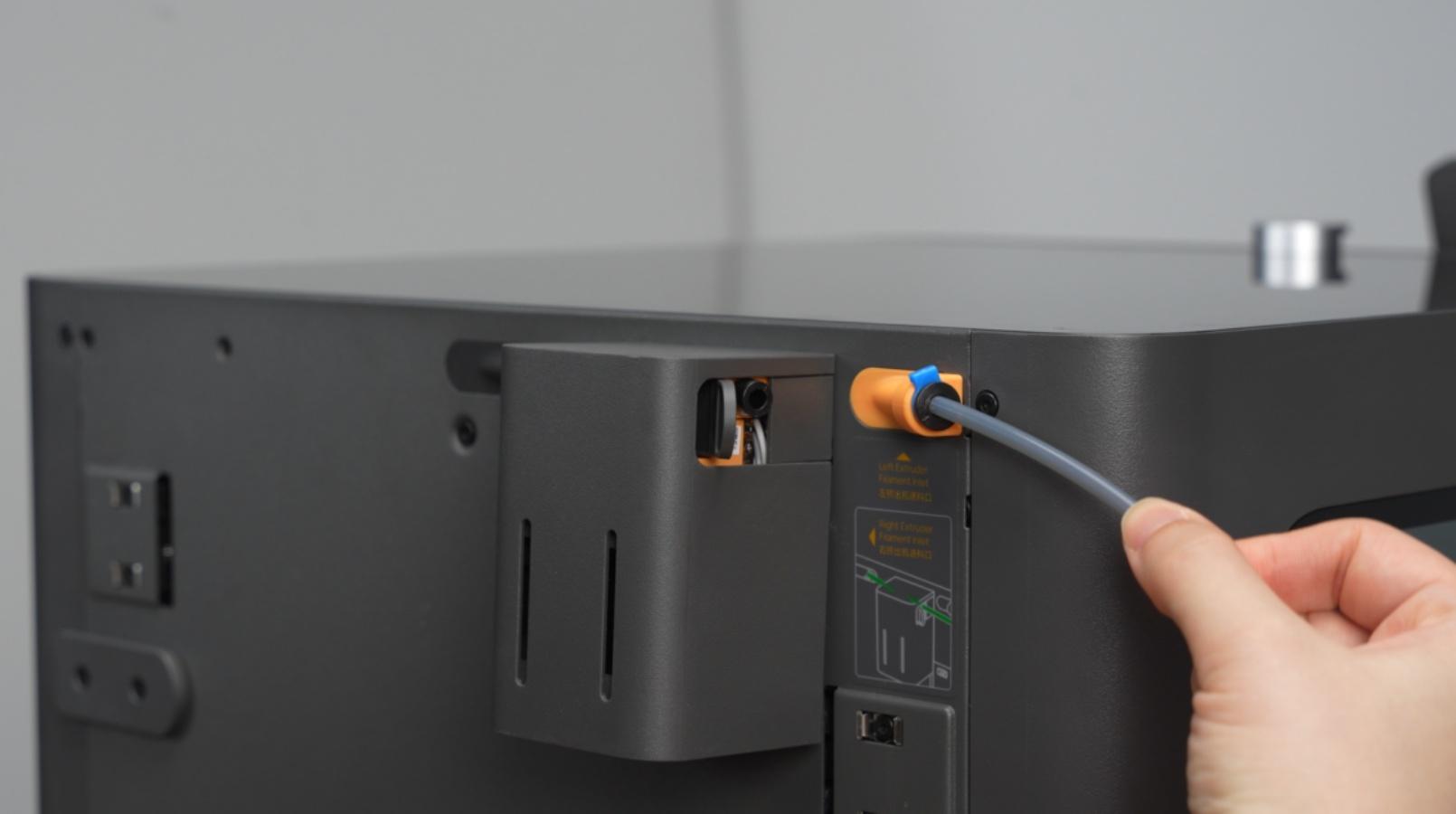

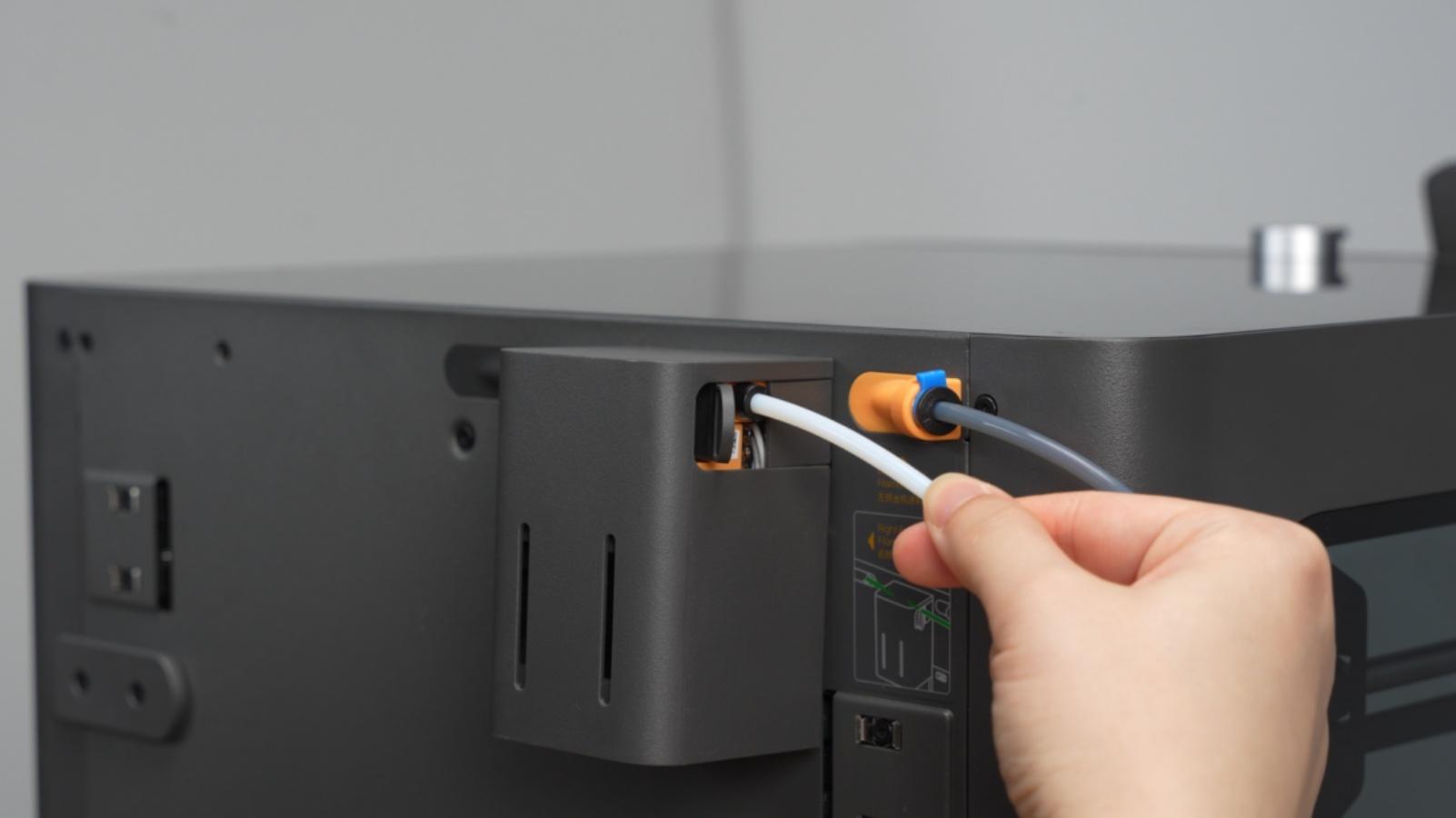

ต่อ PTFE tube สีเทา เข้ากับช่องรับบนเครื่องพิมพ์ ซึ่งจะตรงไปที่หัวซ้าย

ต่อ PTFE tube สีขาว เข้ากับช่องรับบน Auxiliary Extruder ซึ่งจะตรงไปที่หัวขวา

ขั้นตอนที่ 6: ติดตั้ง AMS 2 Pro

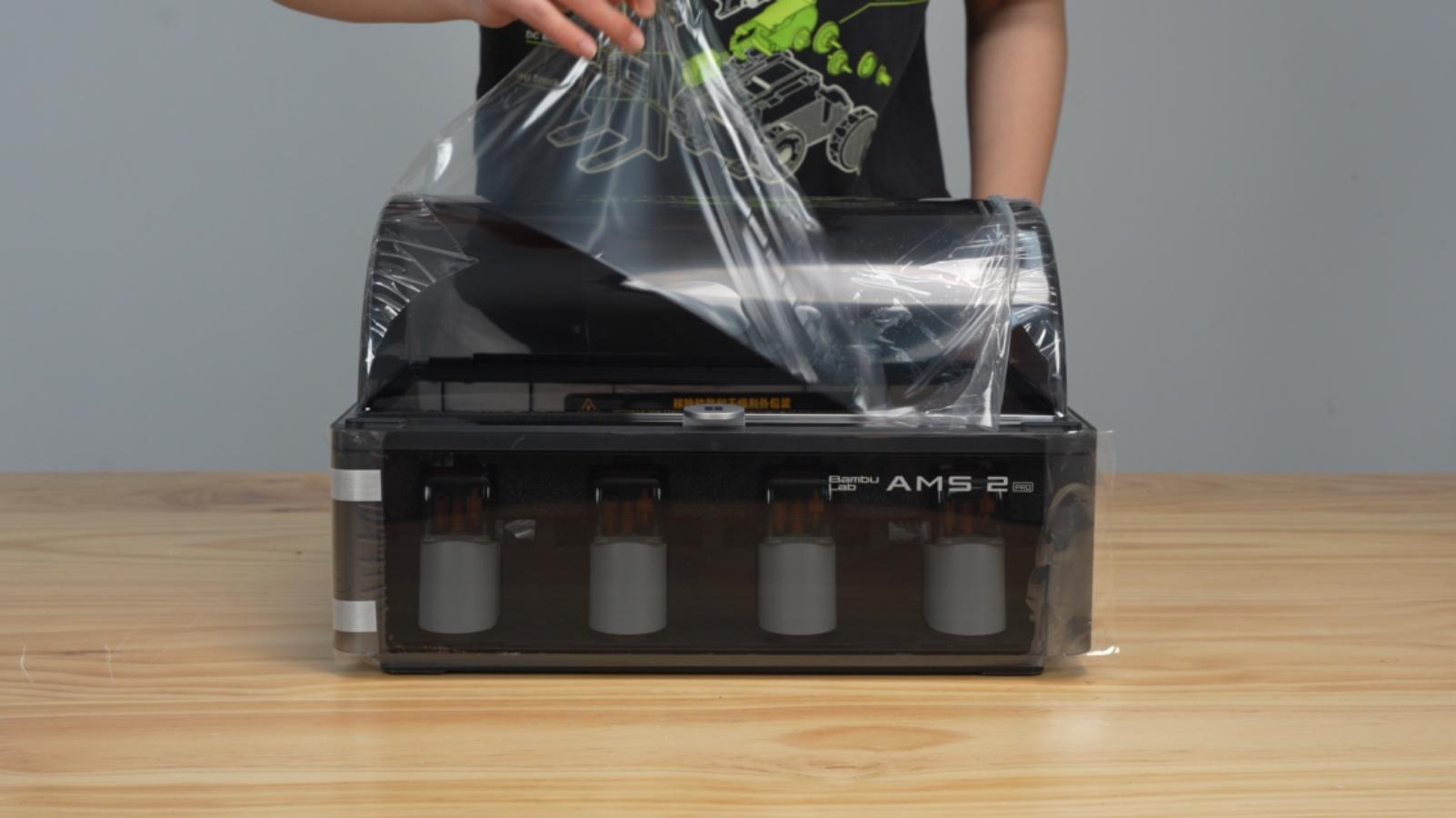

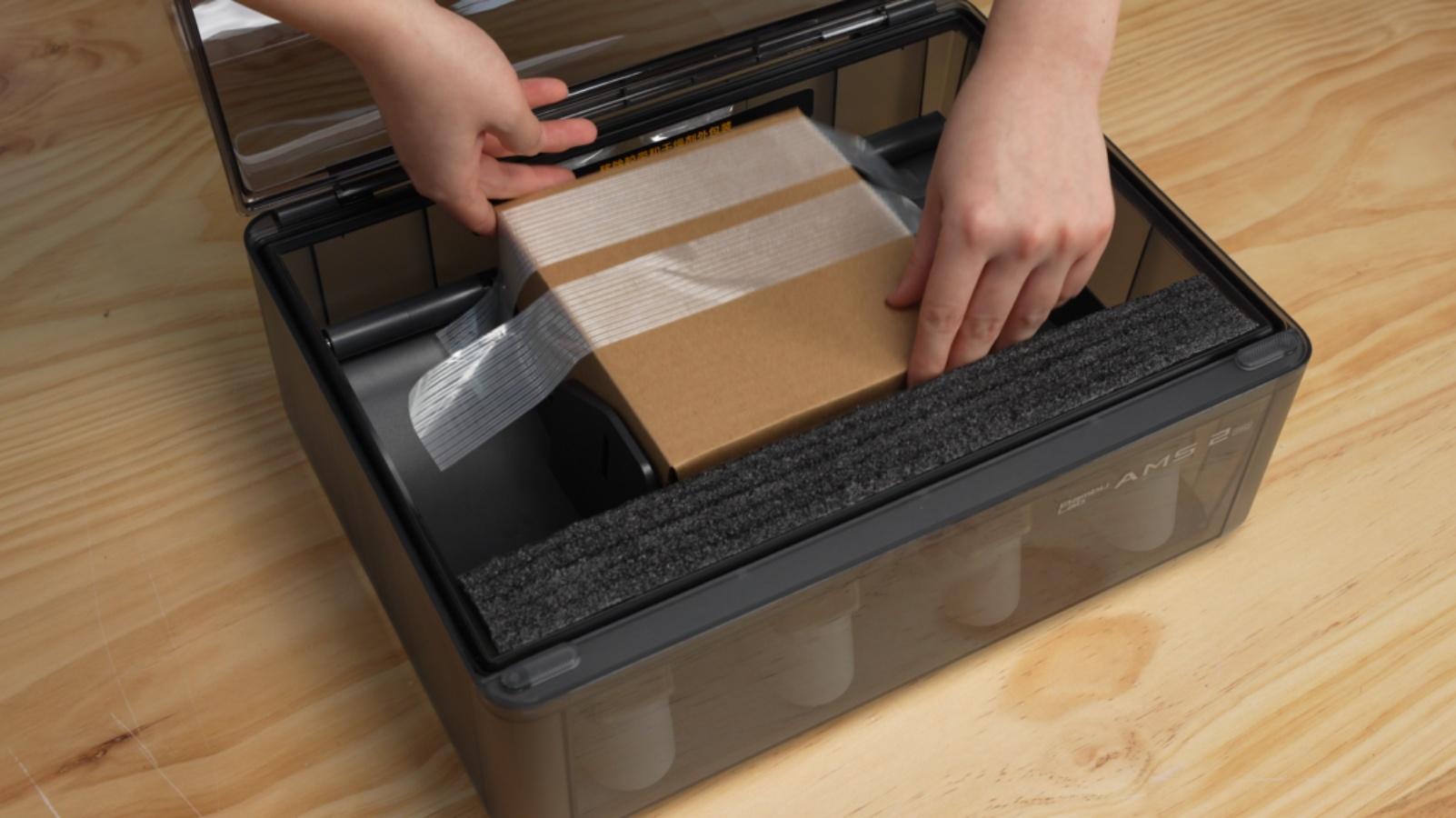

ถอดฟิล์มป้องกันและกระดาษแข็งด้านในของ AMS 2 Pro ออก

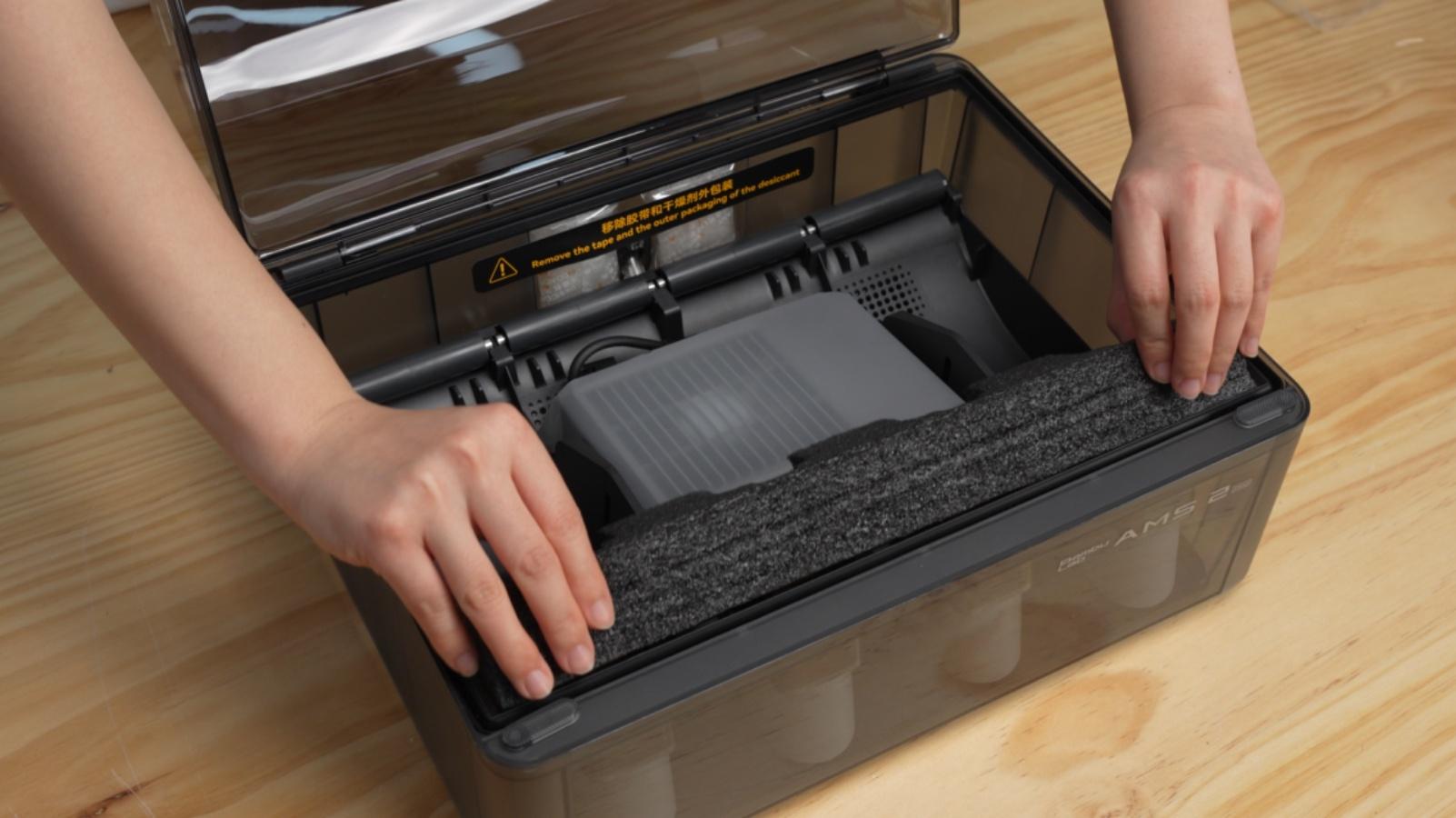

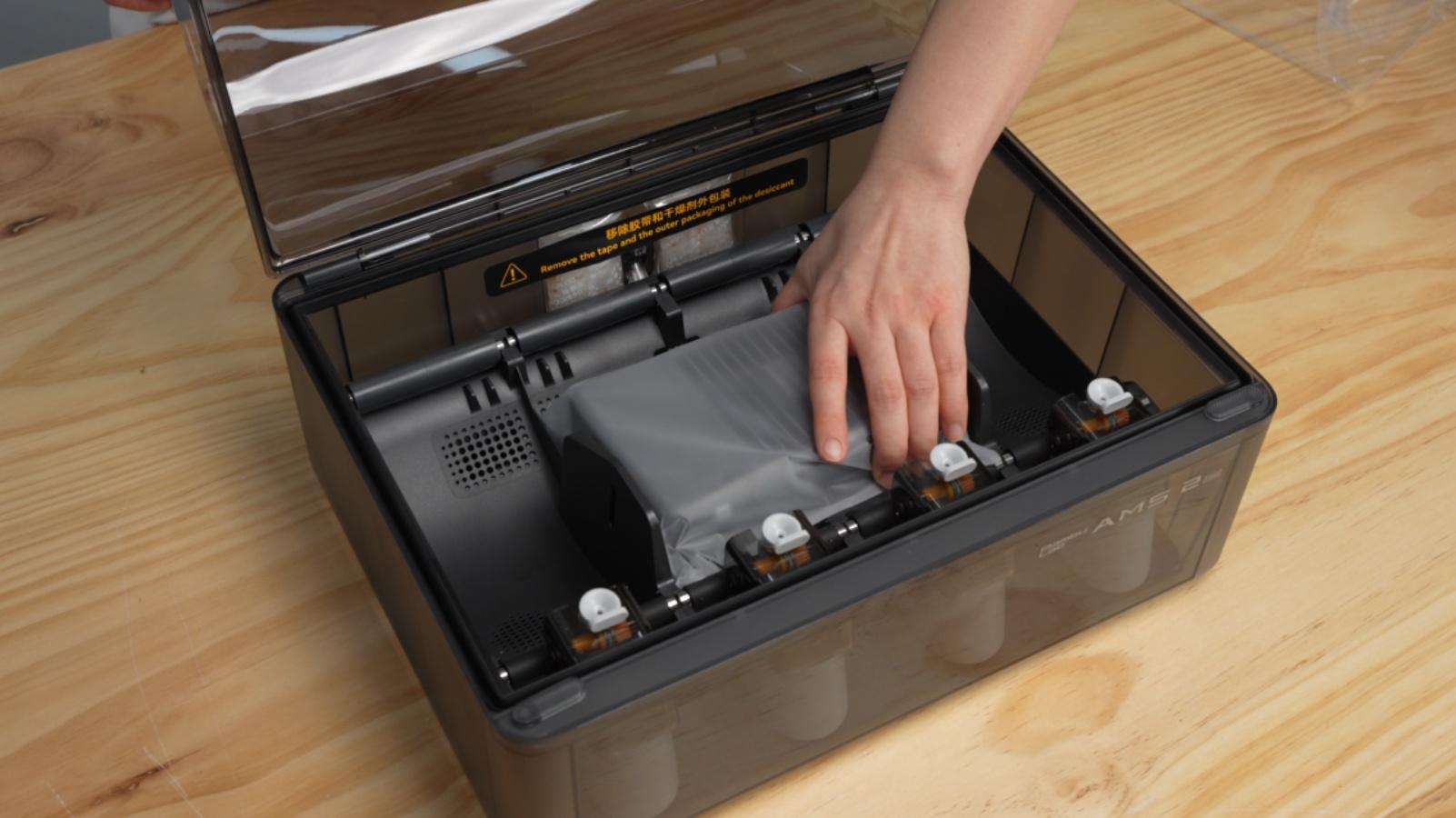

ถอดโฟมด้านใน แล้วนำ External Exhaust Fan Bundle ออกมา

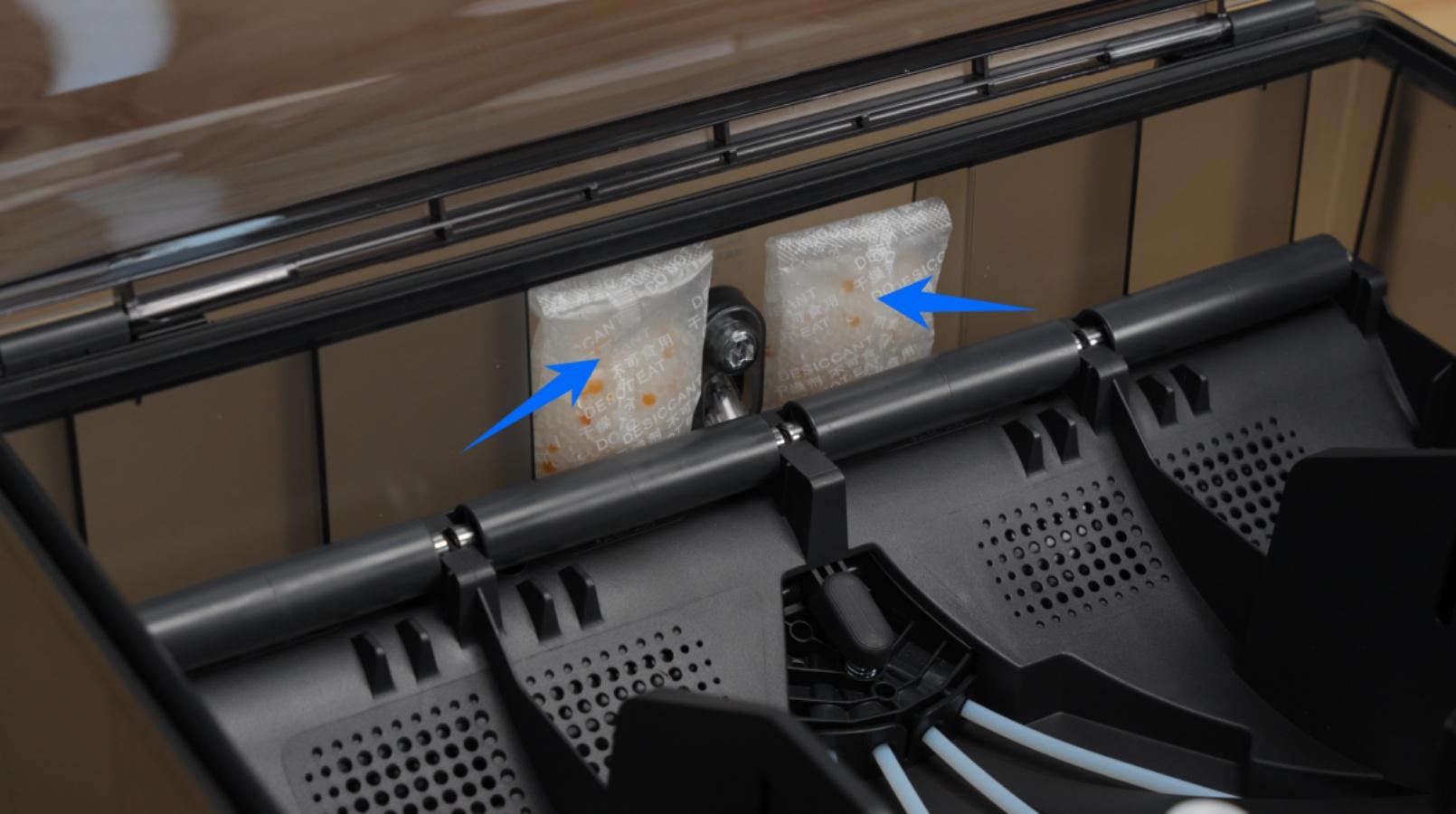

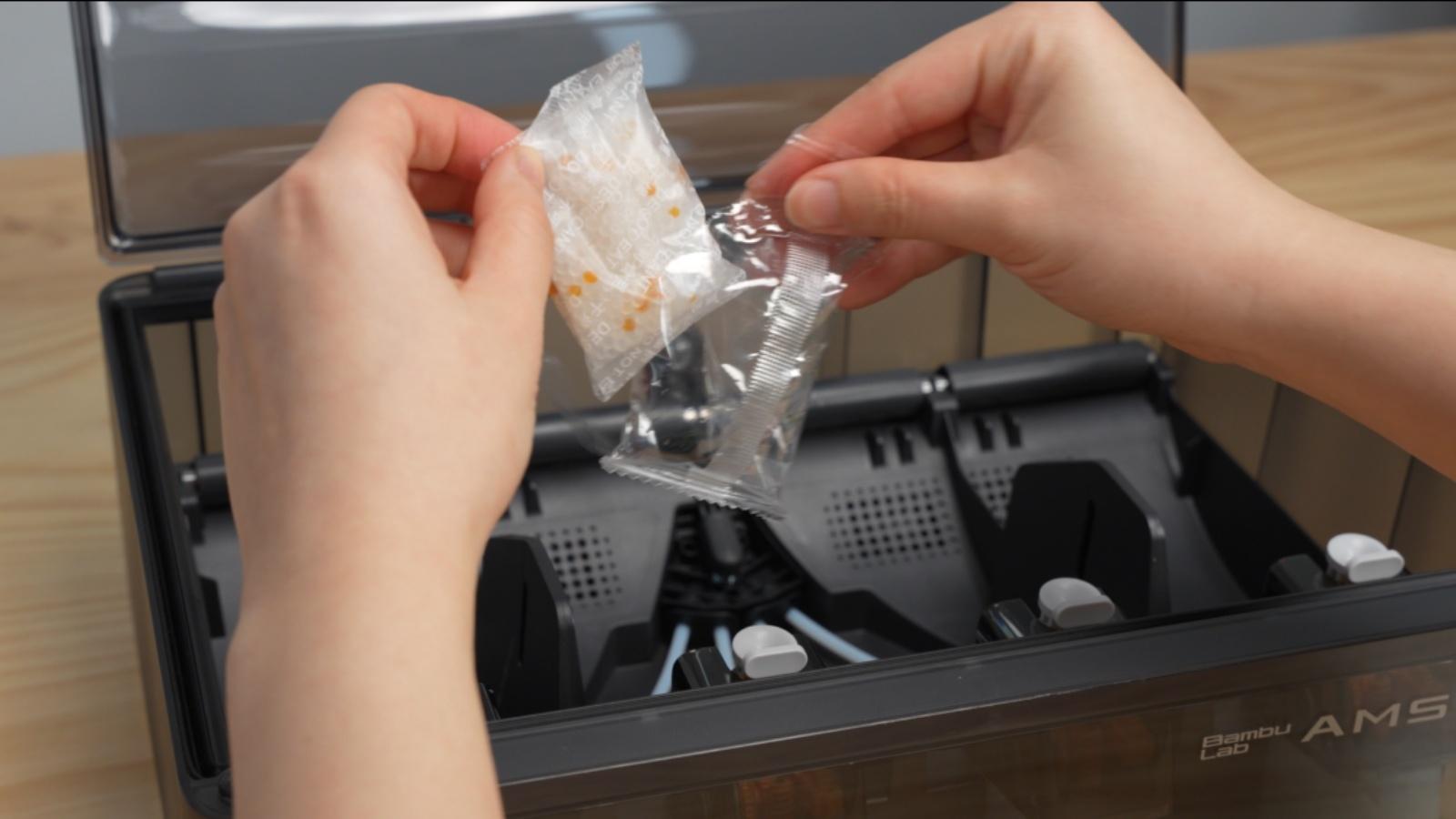

นำซองสารดูดความชื้นออกมา ถอดแพ็กเกจด้านนอก แล้วใส่ซองสารดูดความชื้นกลับเข้าไป ถ้าไม่แกะ ตัวดูดความชื้นจะไม่สามารถดูดน้ำเข้าไปได้ ต้องแกะซองแพ็กเกจด้านนอกออกด้วย

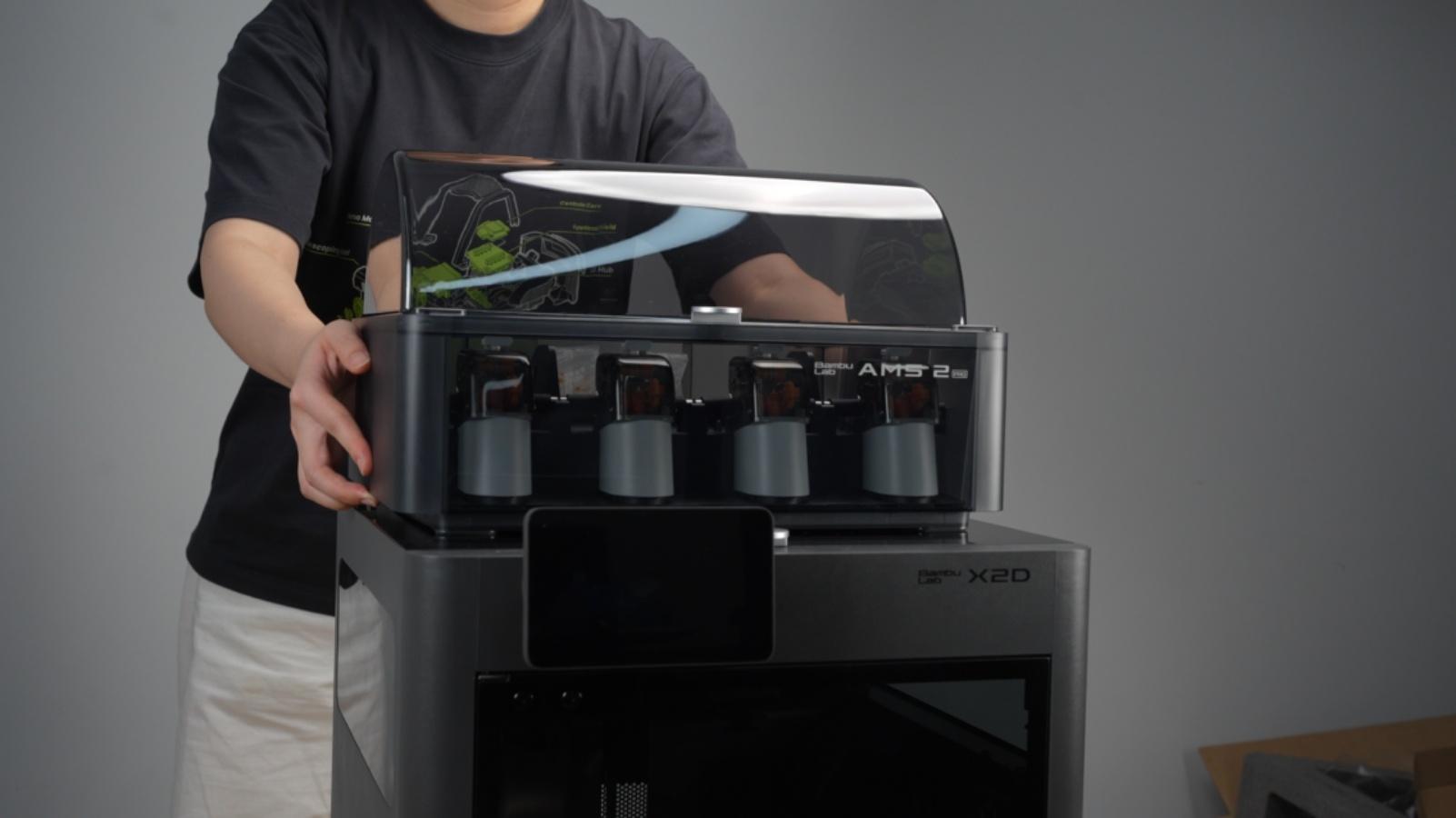

วาง AMS 2 Pro ไว้ด้านบนของเครื่องพิมพ์

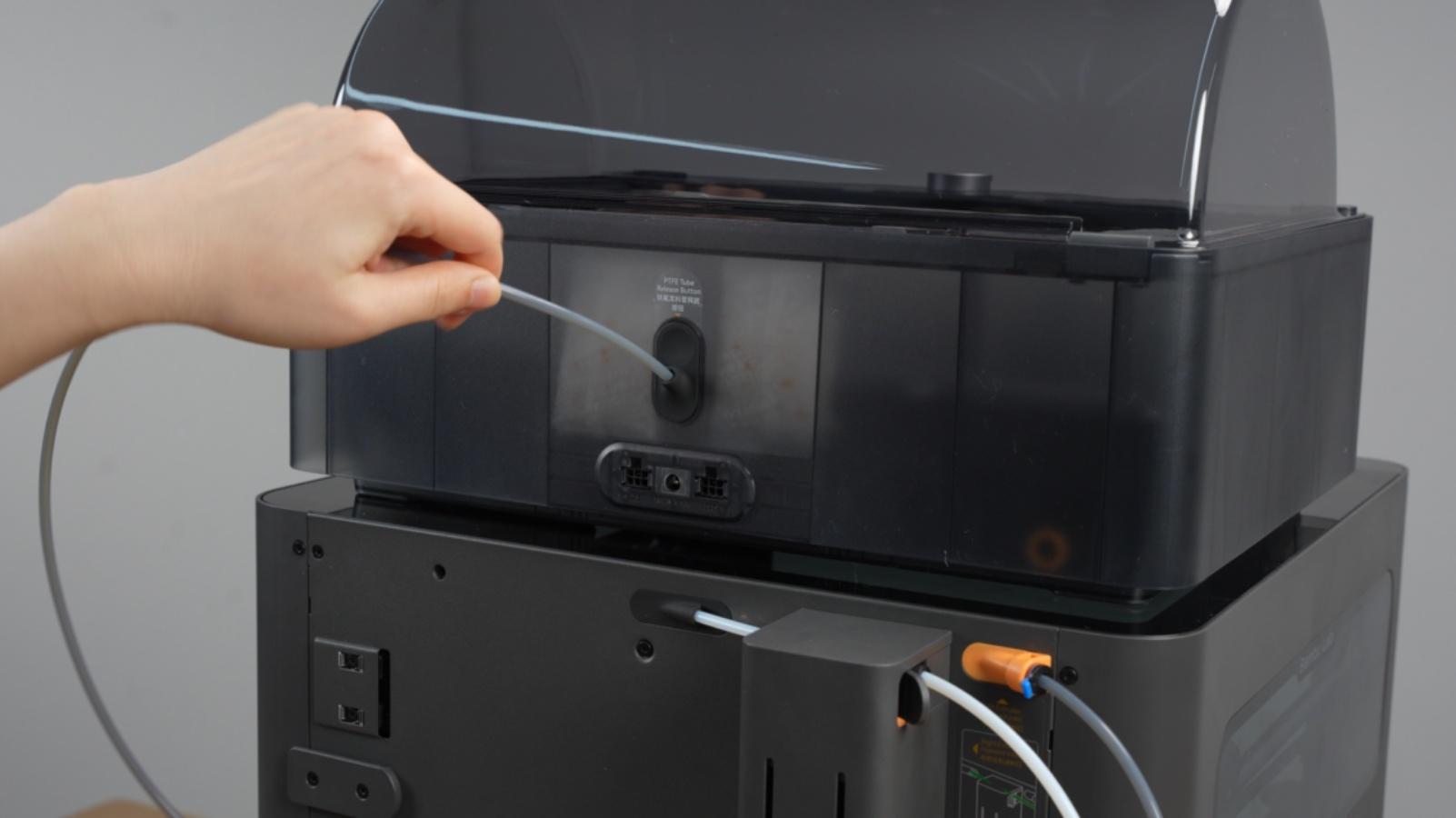

ใส่ PTFE tube สีเทา เข้ากับช่อง filament outlet ของ AMS 2 Pro

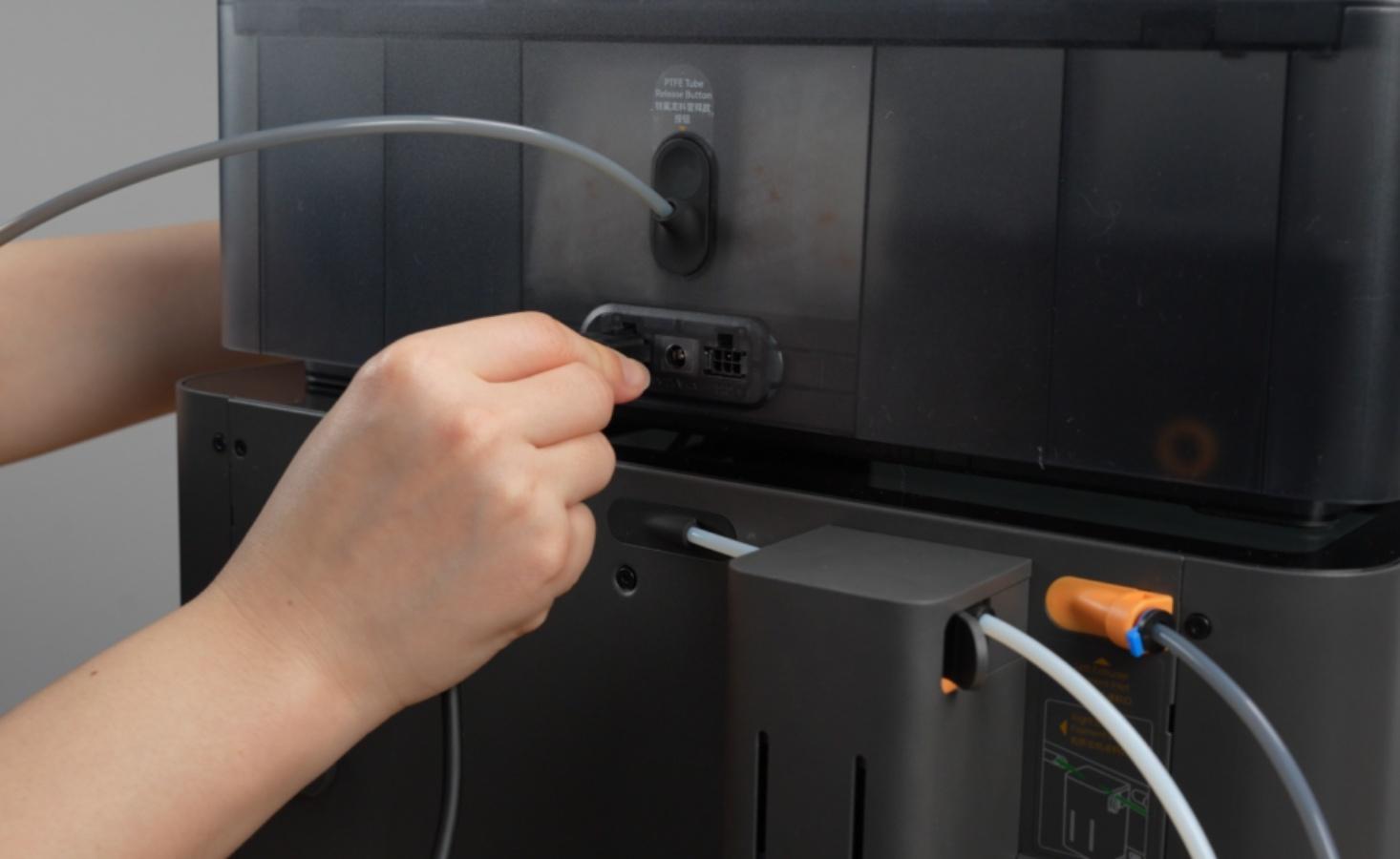

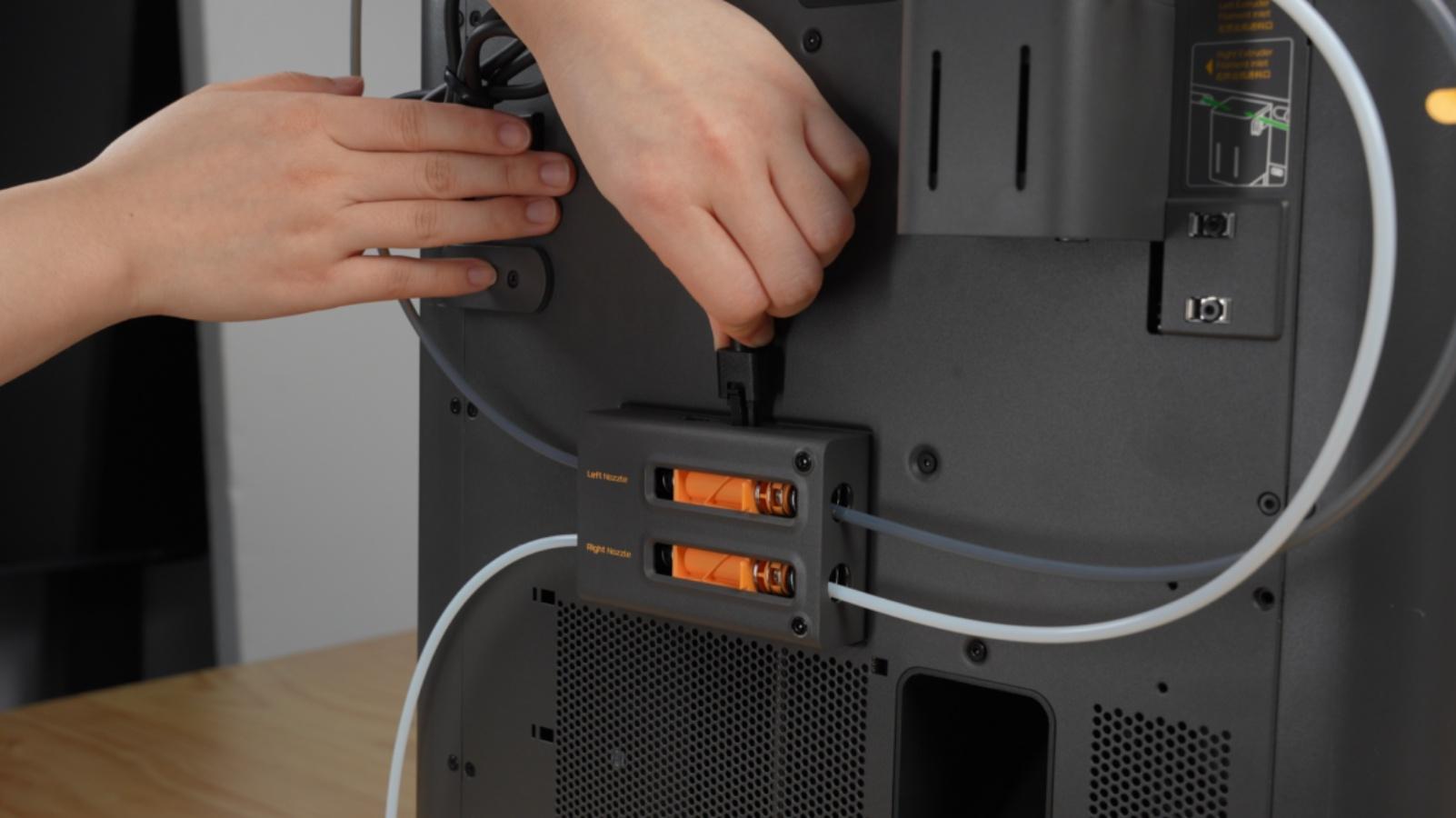

นำสาย 6-pin จาก Accessory box แล้วเสียบปลายสายแต่ละด้านเข้ากับพอร์ต 6-pin บน buffer และ AMS 2 Pro จะเสียบช่องไหนก็ได้

ขั้นตอนที่ 7: ติดตั้งตัวแขวนเส้น Spool Holder

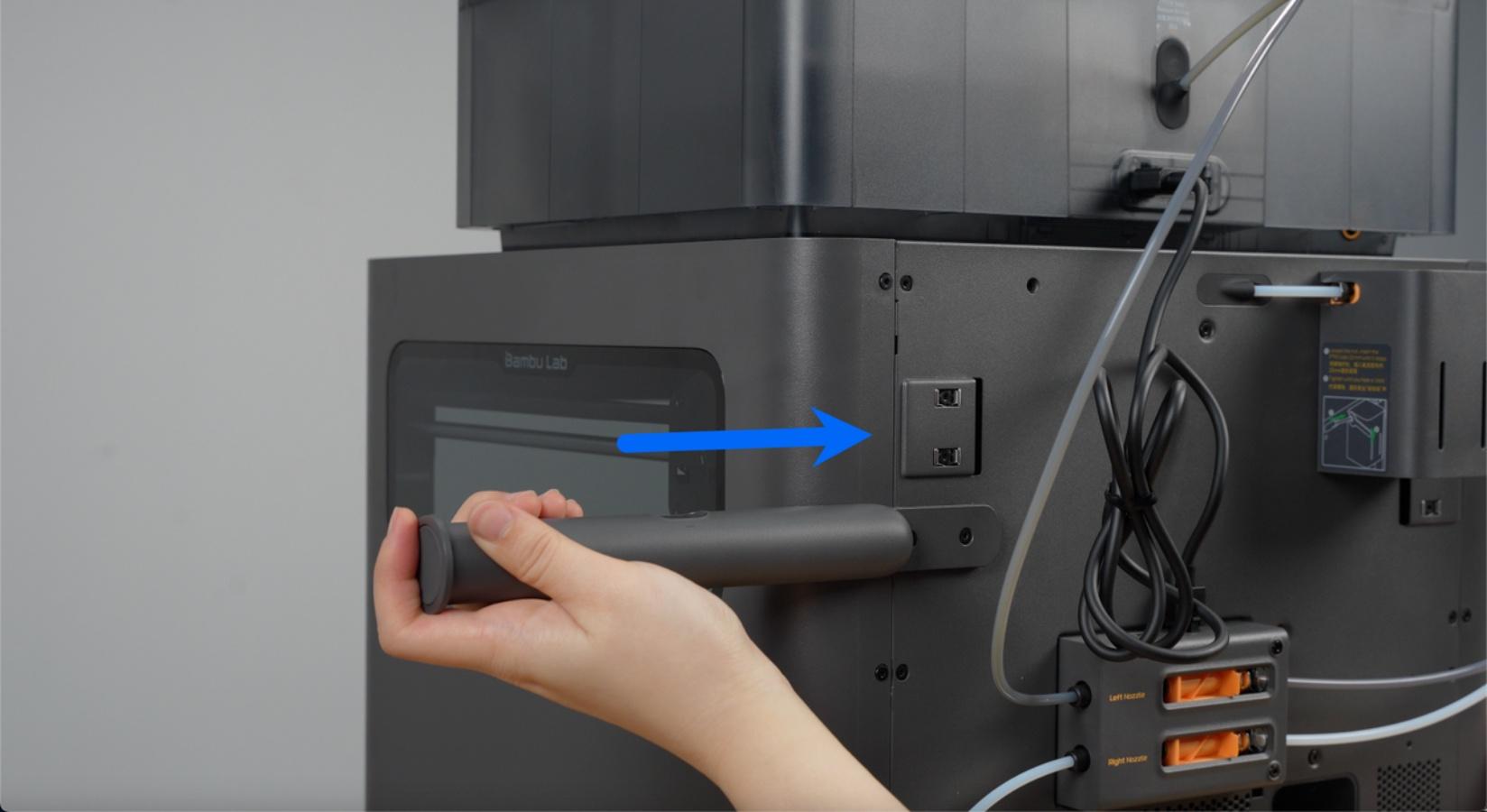

นำชุด Spool Holder จาก Accessory box แล้วสไลด์ spool holder เข้ากับฐาน

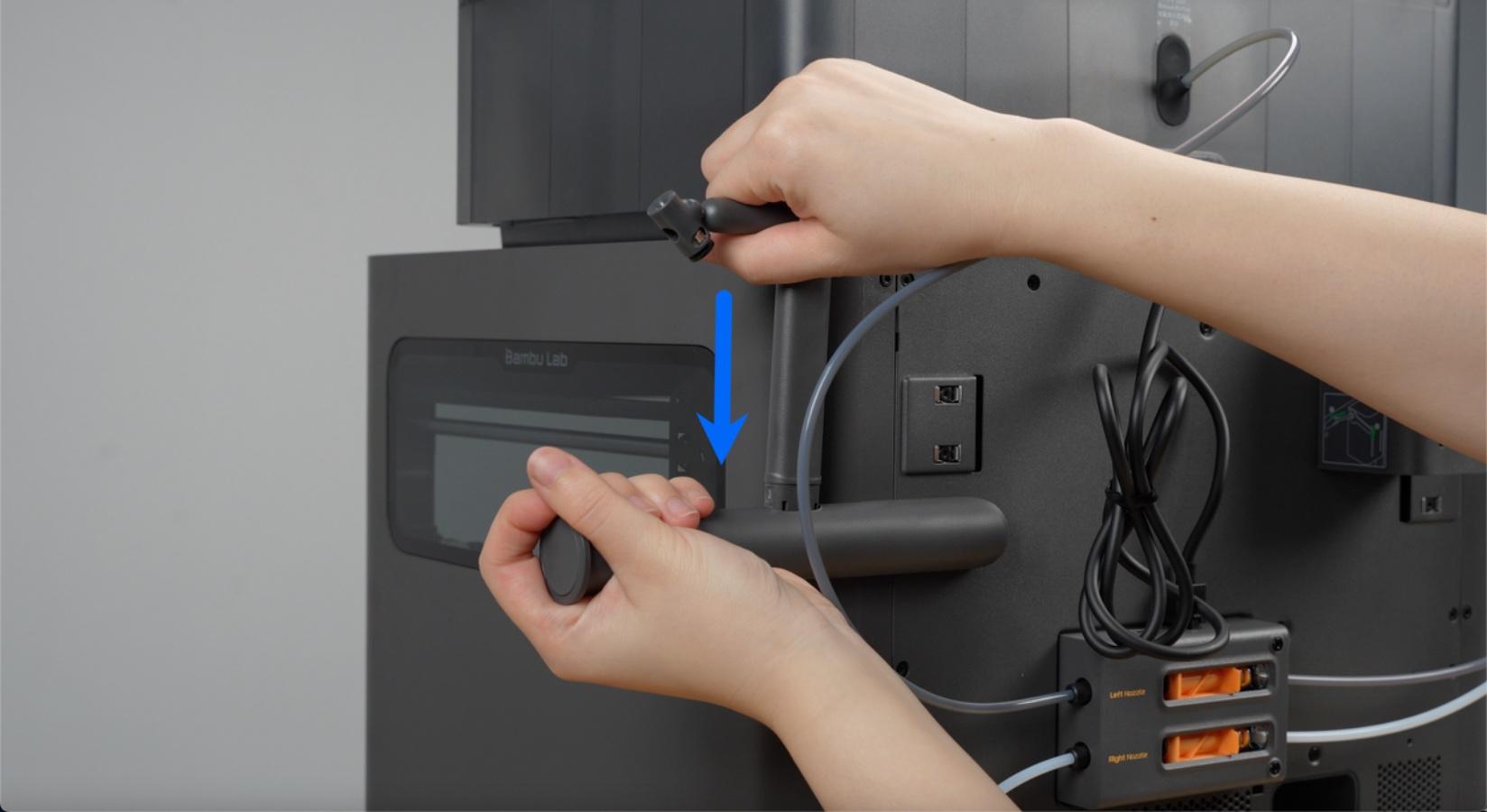

ใส่ PTFE tube holder ลงในช่องของ spool holder จากด้านบนลงล่างตามตำแหน่งในภาพ

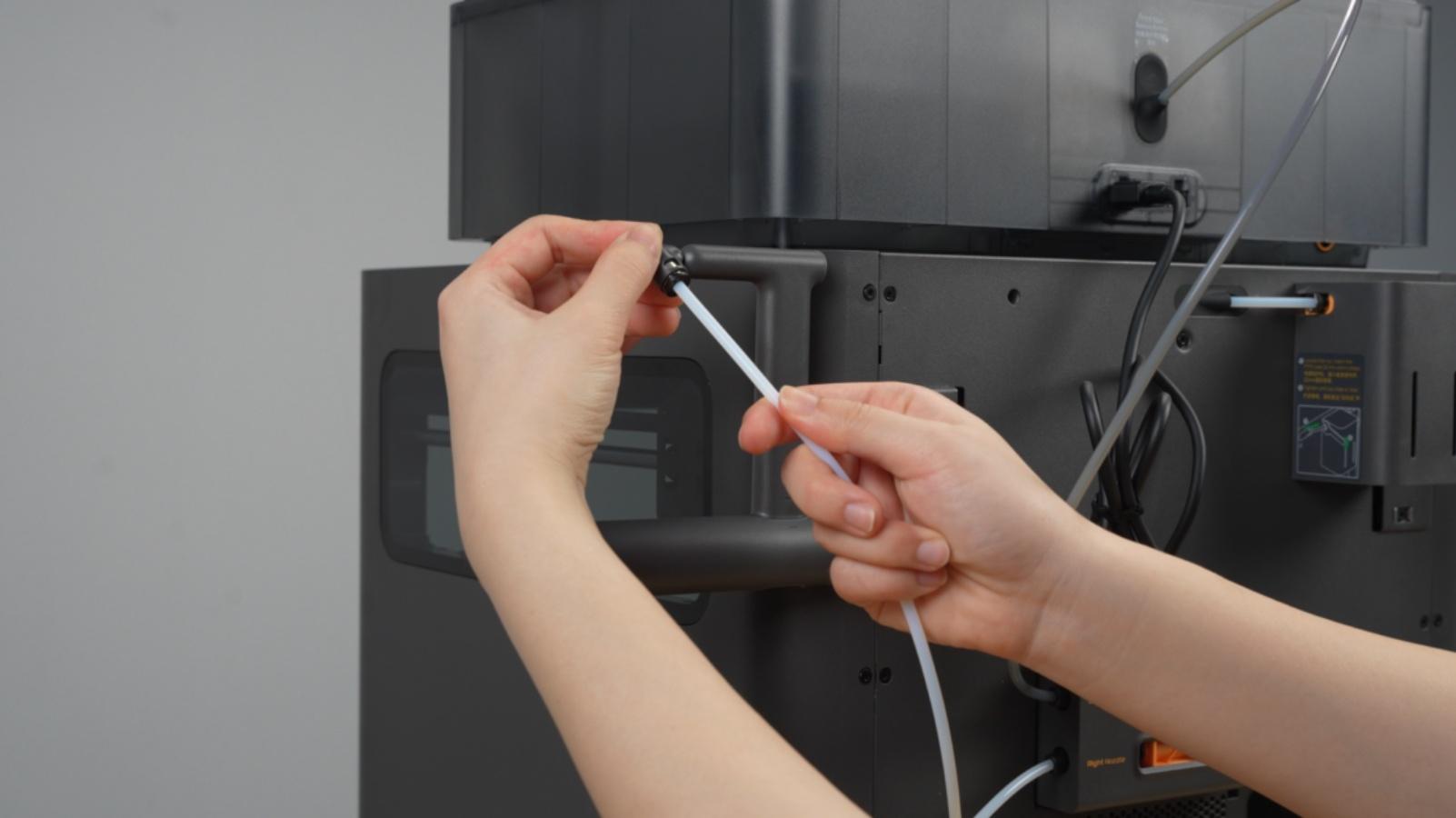

ต่อ PTFE tube สีขาว เข้ากับ spool holder

ขั้นตอนที่ 8: ติดตั้ง External Exhaust Fan Bundle

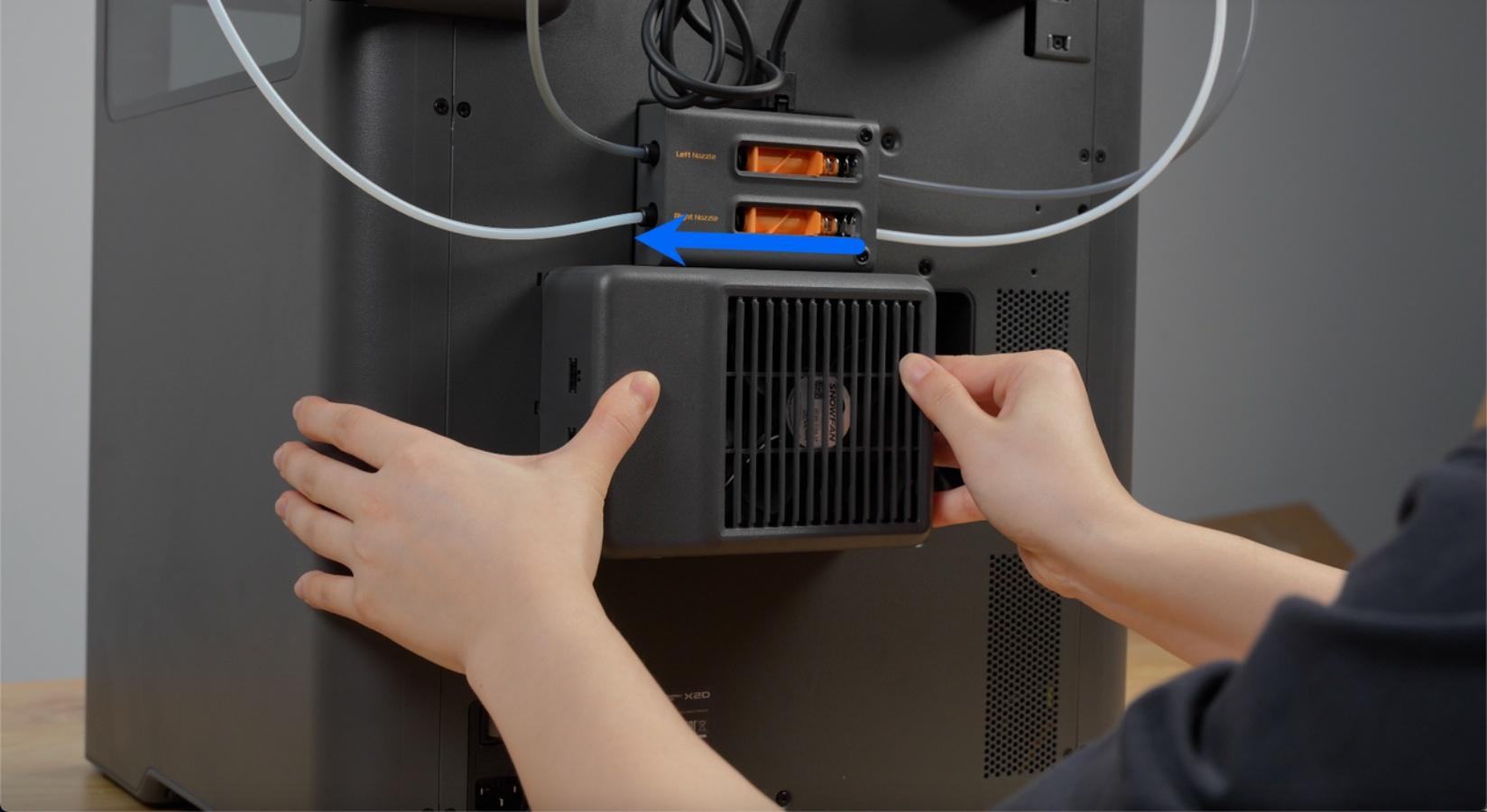

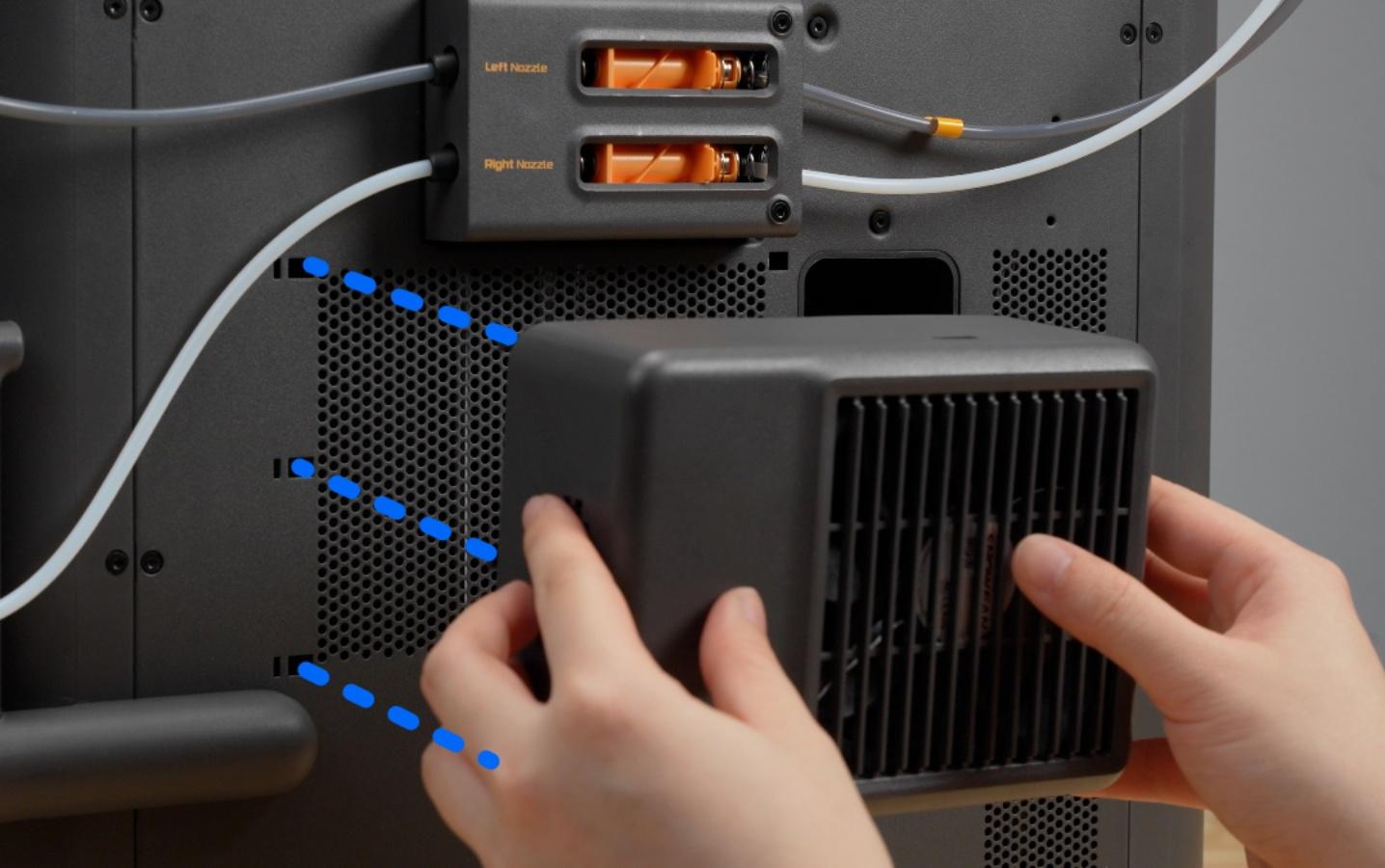

ใส่ External Exhaust Fan ลงในรู จากนั้นกดและดันไปทางซ้ายเพื่อล็อกให้เข้าที่

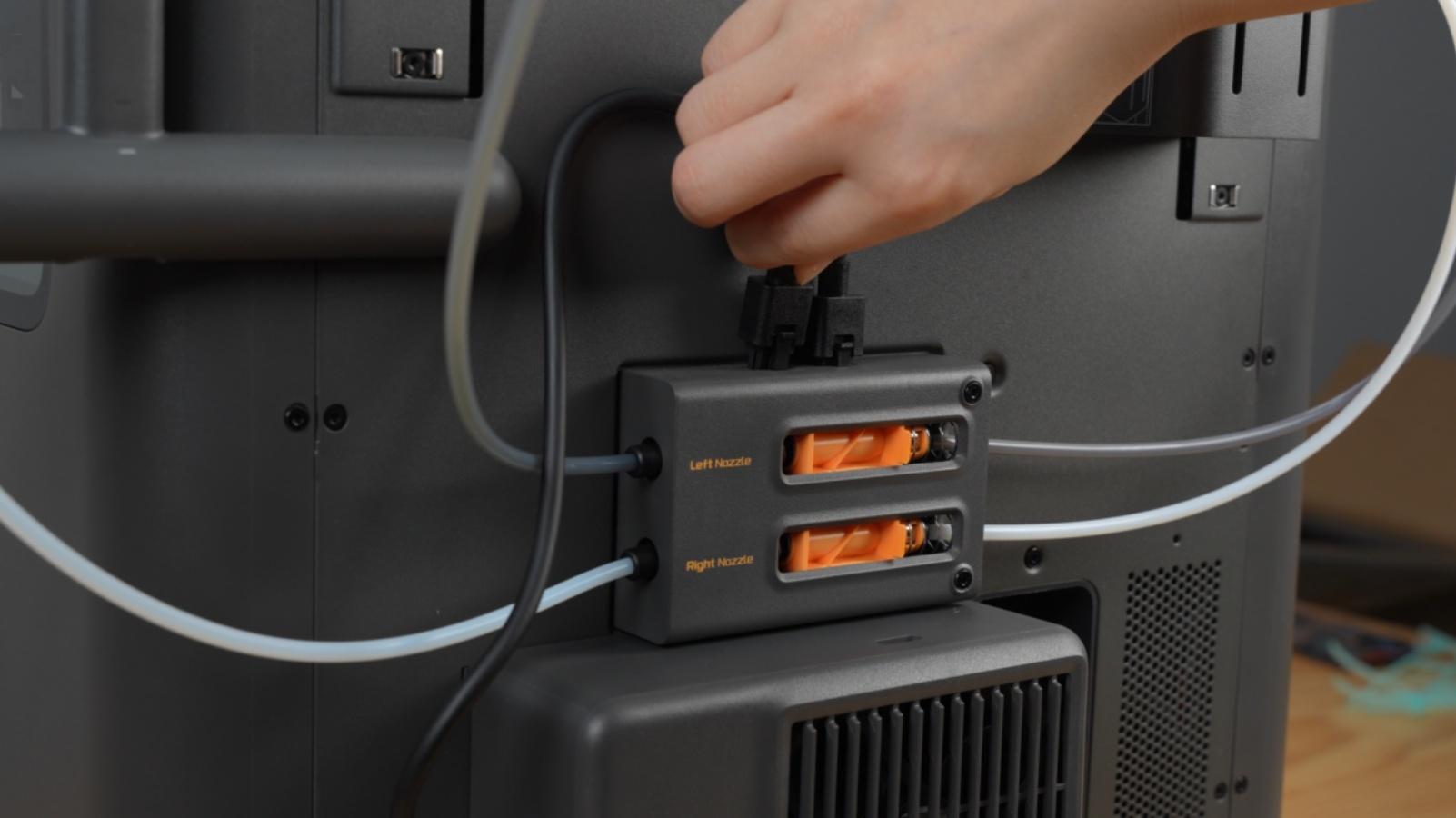

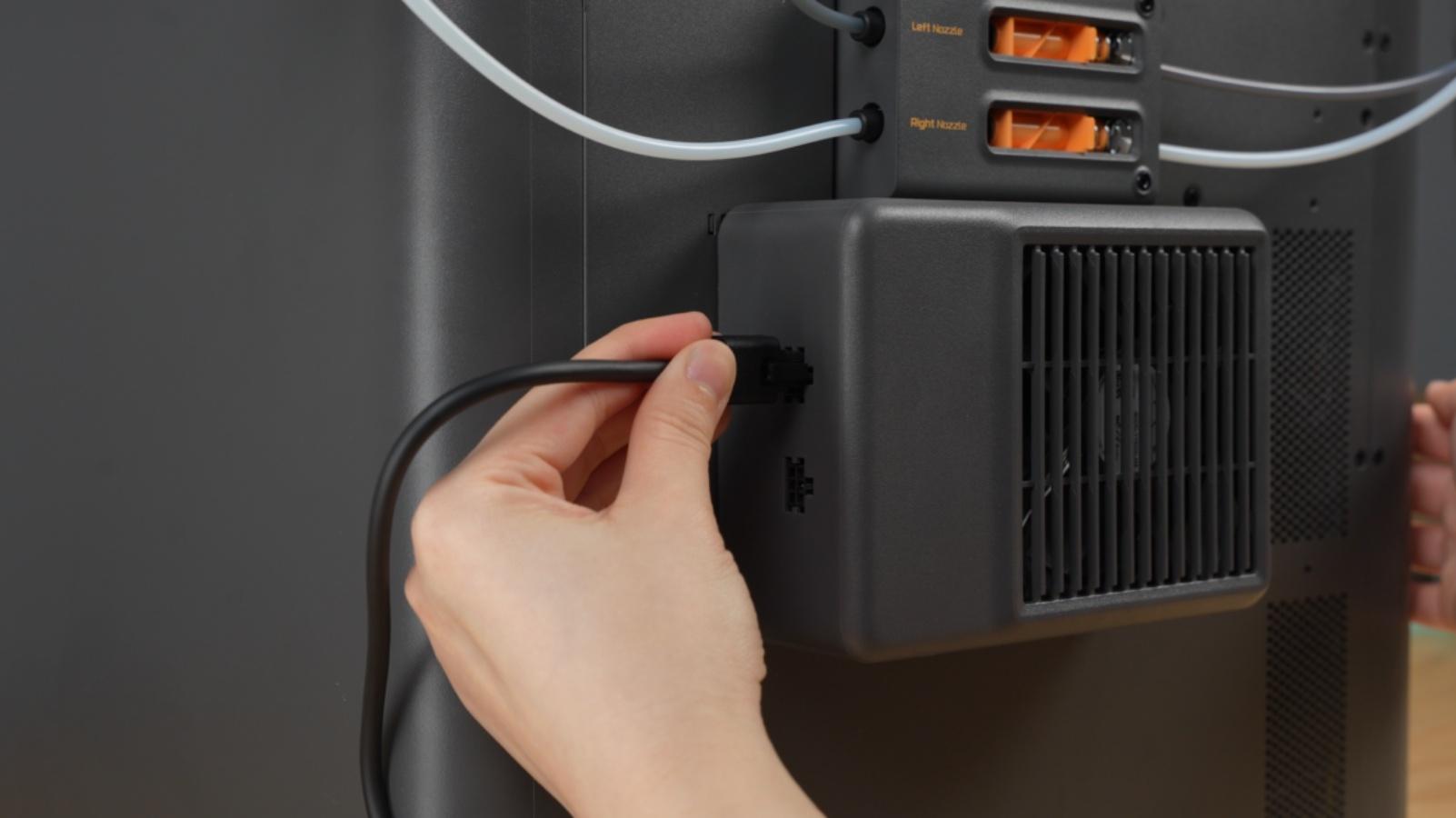

เสียบปลายสาย 6-pin แต่ละด้านเข้ากับพอร์ต 6-pin บน buffer และ External Exhaust Fan

ขั้นตอนที่ 9: เปิดเครื่องและทำ Initial Calibration

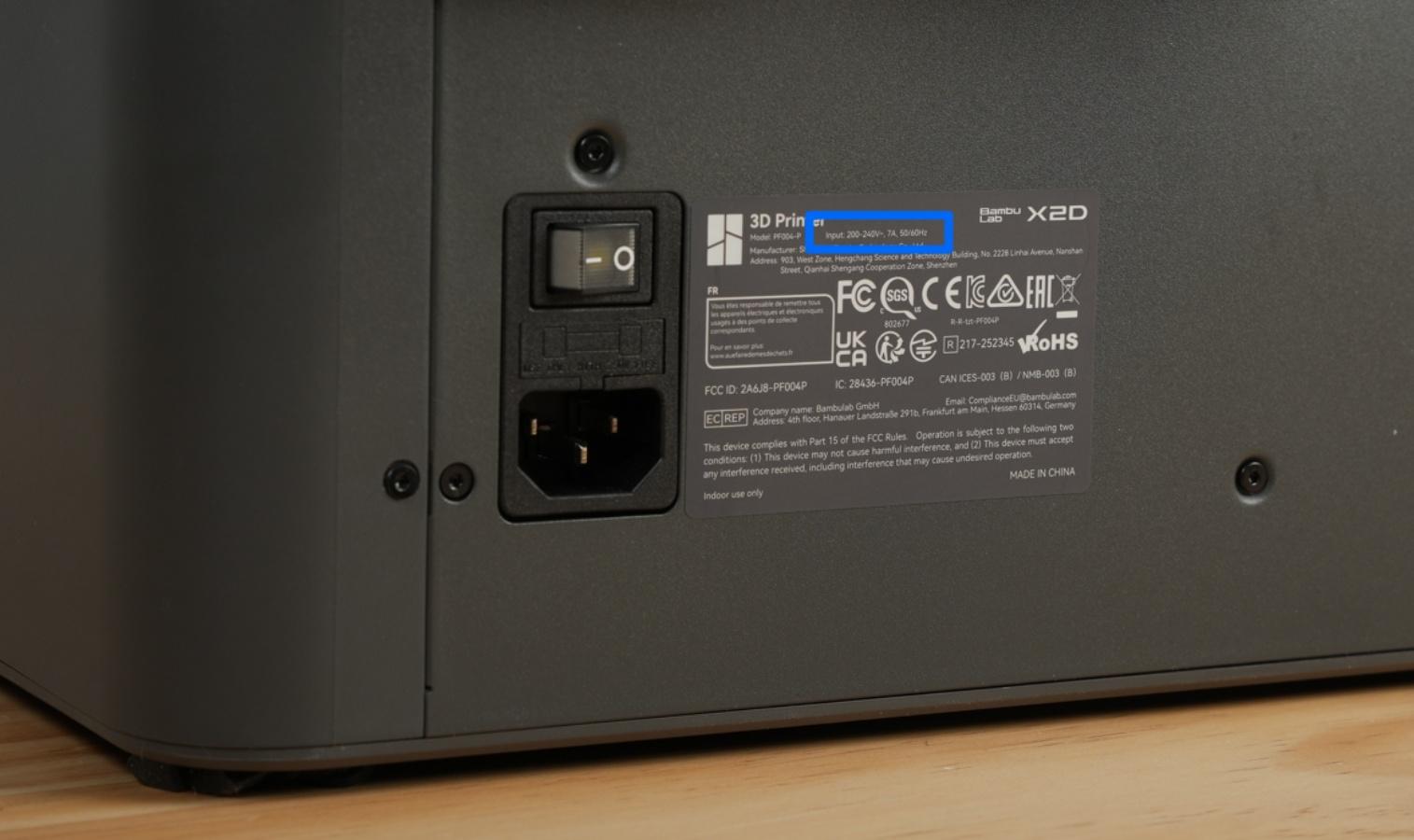

ก่อนเสียบสายไฟ ให้ตรวจสอบว่าแรงดันไฟที่แสดงบนฉลากใกล้ช่องเสียบไฟตรงกับมาตรฐานไฟฟ้าในพื้นที่ใช้งาน

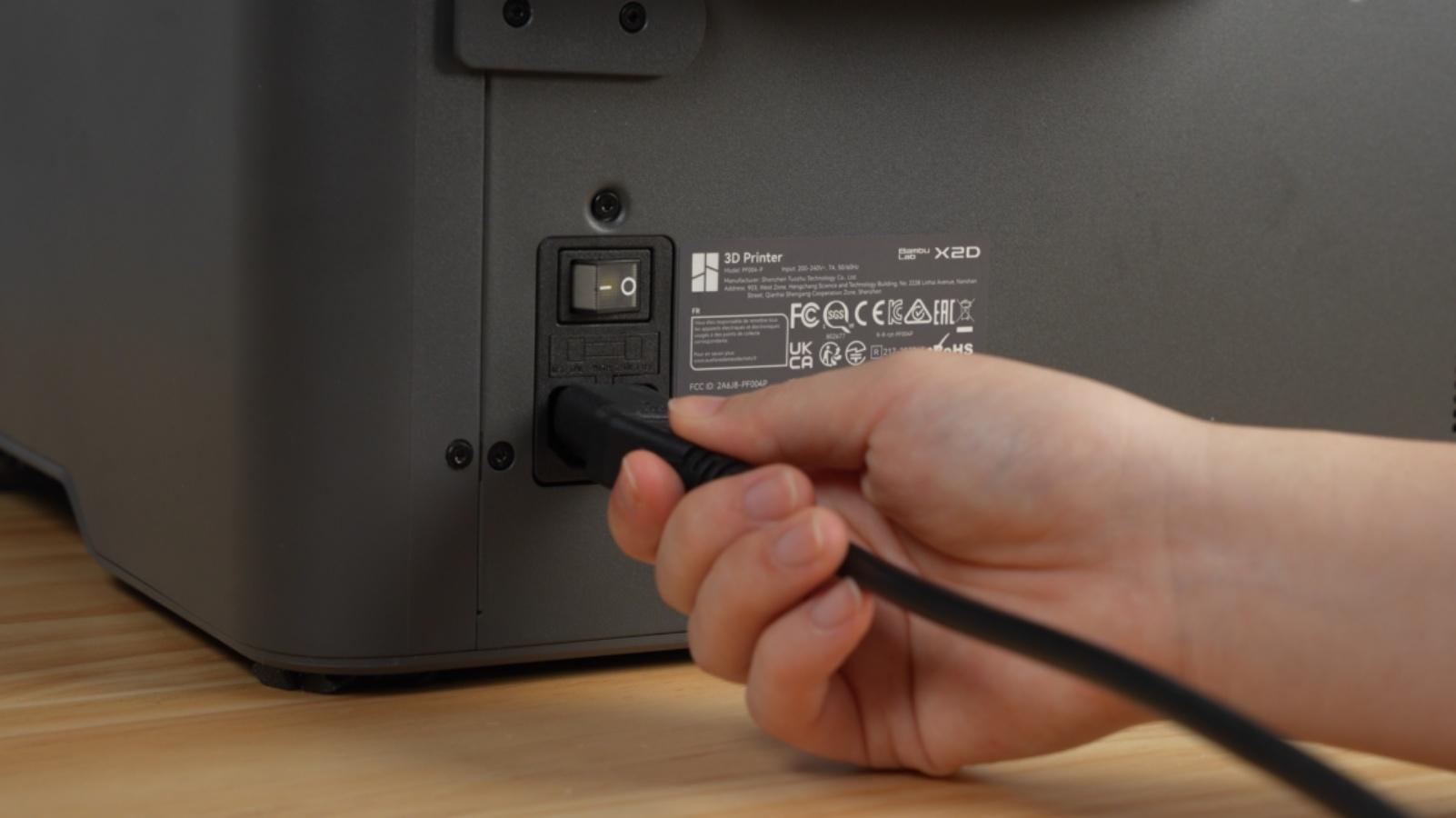

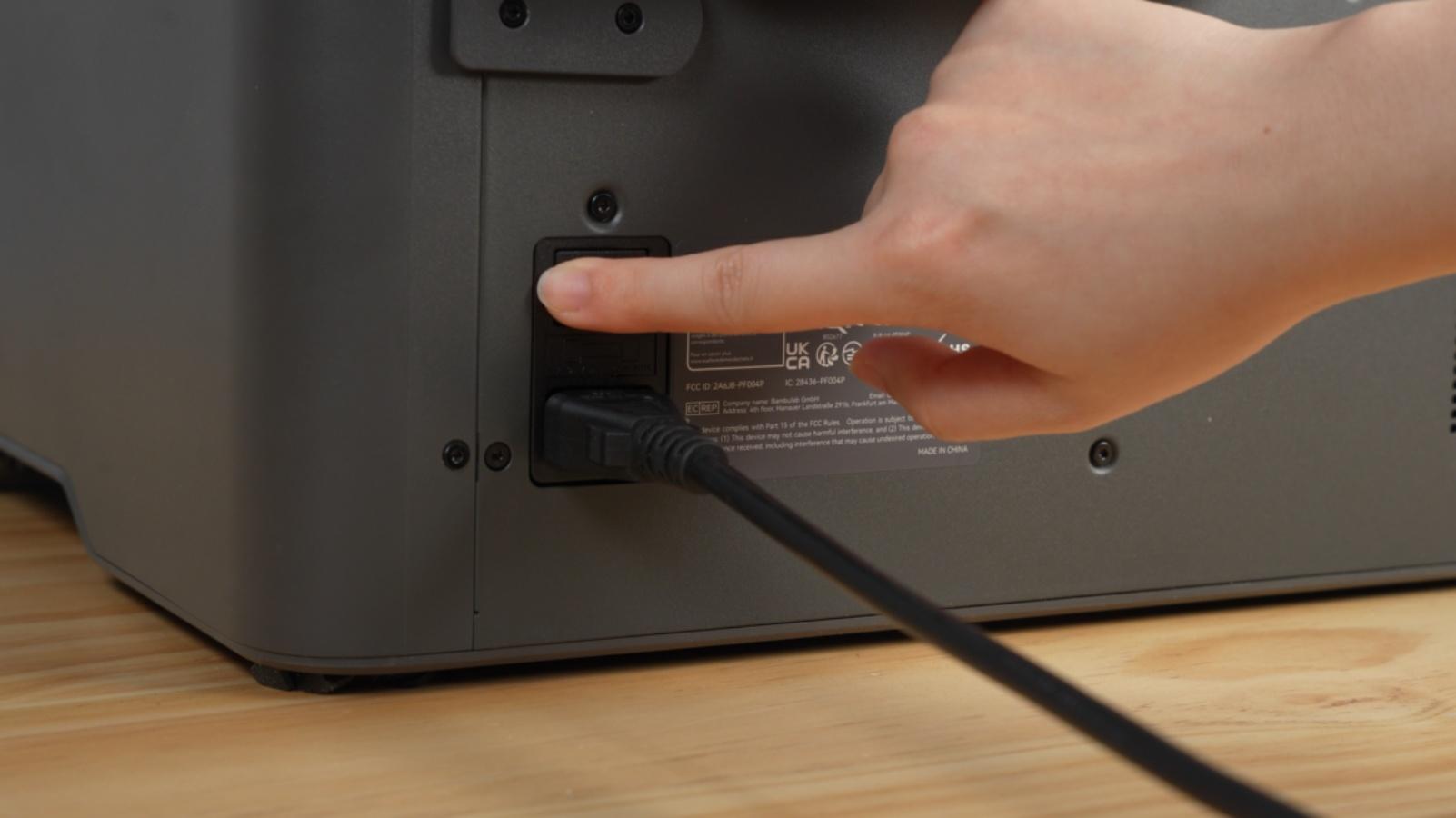

เสียบสายไฟ แล้วเปิดเครื่องพิมพ์

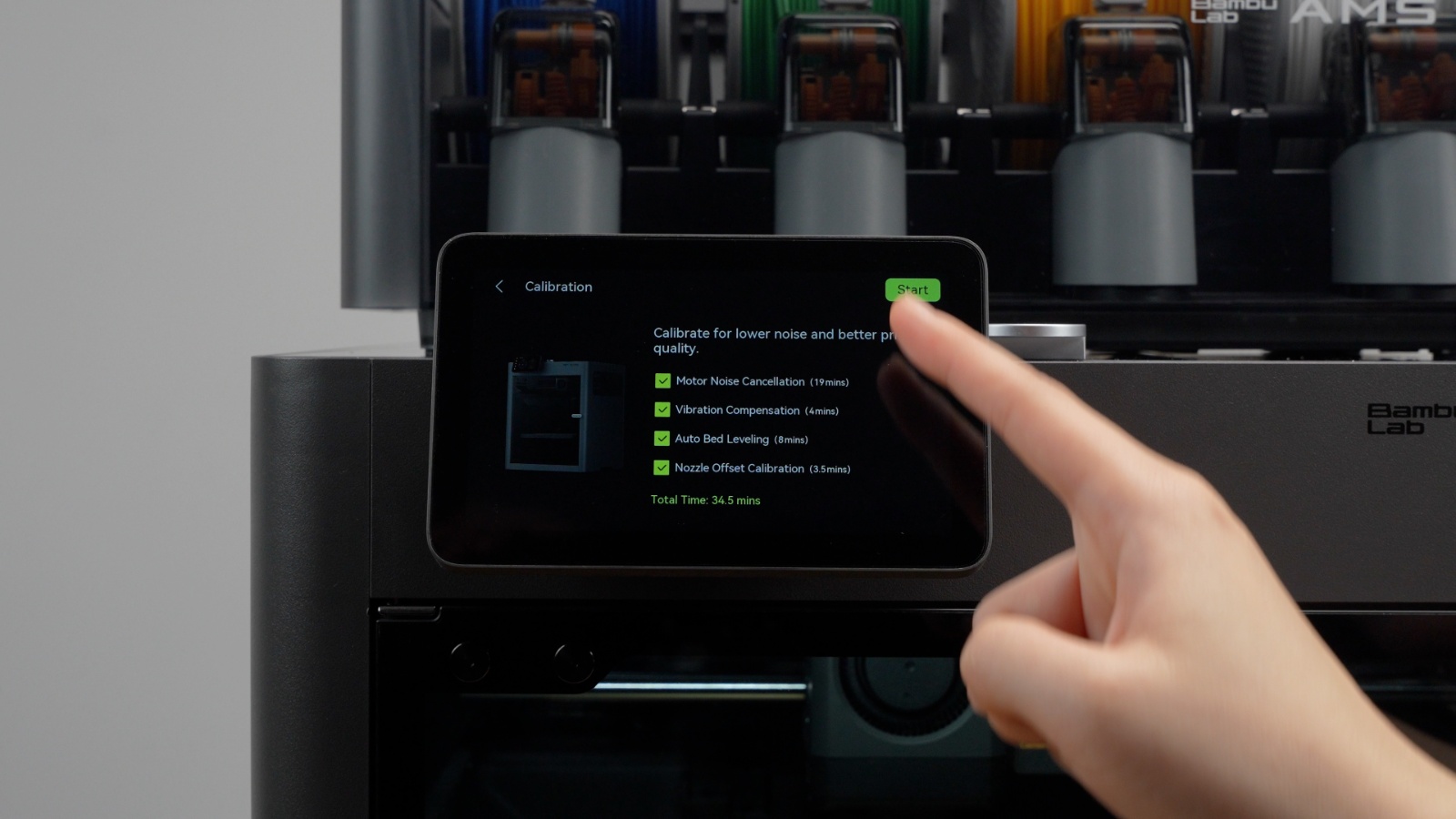

ทำตามคำแนะนำบนหน้าจอเพื่อเริ่ม initial calibration

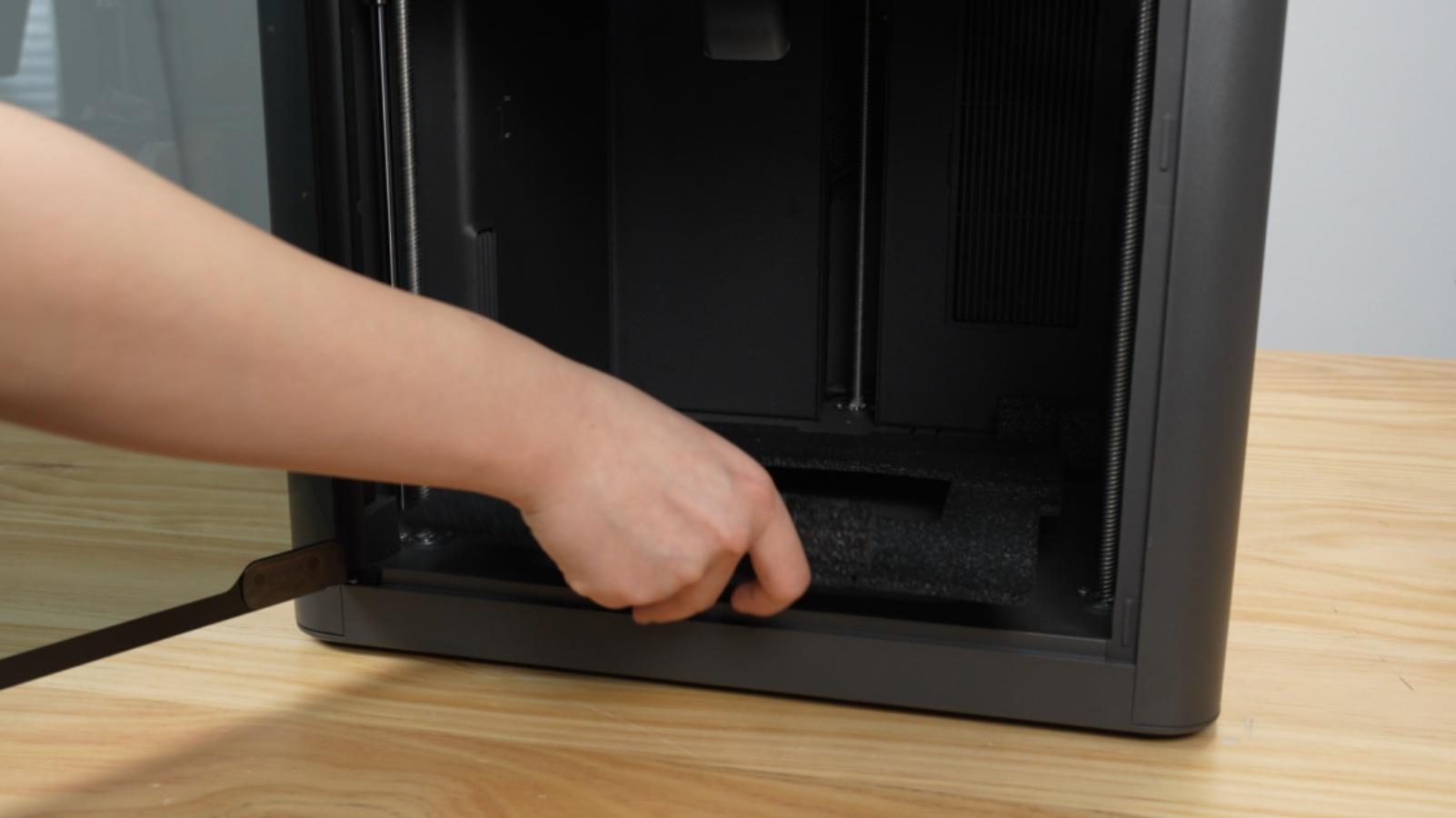

หลังจาก calibration เสร็จแล้ว ให้ถอดโฟมใต้ heatbed ออก

เมื่อทำครบทุกขั้นตอน เครื่องจะพร้อมสำหรับการใช้งานขั้นถัดไป

ตรวจสอบหลังทำเสร็จ

หลังจากติดตั้งอุปกรณ์และทำ initial calibration แล้ว ควรตรวจสอบตามรายการด้านล่างโดยอ้างอิงจากขั้นตอนในคู่มือต้นฉบับ เพื่อยืนยันว่าไม่มีวัสดุขนส่งค้างอยู่และอุปกรณ์หลักถูกติดตั้งครบตามลำดับ

จุดตรวจ	สิ่งที่ควรตรวจสอบ
กล่อง	ถอดโฟม, ฟิล์ม, zip ties, สารดูดความชื้น และตัวล็อกขนส่งตามขั้นตอนแล้ว
Heatbed	สกรูล็อก heatbed ถูกถอดออก และโฟมใต้ heatbed ถูกถอดหลัง calibration เท่านั้น
Touchscreen	สายหน้าจอเสียบเข้าพอร์ต และหน้าจอเลื่อนไปทางซ้ายเพื่อล็อกแล้ว
Auxiliary Extruder	PTFE tube เสียบลึกตามตำแหน่งที่กำหนด และขันน็อตจนได้ยินเสียงคลิก
AMS 2 Pro	AMS 2 Pro วางบนเครื่อง ต่อ PTFE tube สีเทา และต่อสาย 6-pin เข้ากับ buffer แล้ว
Spool Holder	Spool holder, PTFE tube holder และ PTFE tube สีขาวติดตั้งครบ
External Exhaust Fan	พัดลมถูกกดและเลื่อนไปทางซ้ายเพื่อล็อก และต่อสาย 6-pin แล้ว
Power และ Calibration	ตรวจแรงดันไฟก่อนเสียบสายไฟ เปิดเครื่อง และทำ initial calibration ตามหน้าจอแล้ว

สรุป

การแกะกล่อง Bambu Lab X2D Combo ต้องทำตามลำดับอย่างรอบคอบ เพราะมีทั้งวัสดุขนส่งภายนอก วัสดุยึดภายใน chamber, สกรูล็อก heatbed, zip ties, ฟิล์มป้องกัน และอุปกรณ์เสริมที่ต้องติดตั้งก่อนใช้งาน จุดที่ต้องระวังเป็นพิเศษคือโฟมใต้ heatbed ซึ่งคู่มือต้นฉบับระบุให้ถอดหลังทำ first calibration เสร็จแล้วเท่านั้น และสกรูยึด heatbed ที่อาจตกลงไปใน chassis ระหว่างถอด

หากทำตามขั้นตอนแล้วยังพบปัญหา คู่มือต้นฉบับแนะนำให้ส่ง support ticket พร้อม printer logs ล่าสุด รูปภาพเพิ่มเติม หรือรายละเอียดอื่น ๆ เพื่อให้ทีมเทคนิคตรวจสอบ และยังสามารถใช้งาน Bambu AI เพื่อช่วยตอบคำถามทั่วไปหรือแนะนำการใช้งานได้
