รู้จักส่วนประกอบหลักของเครื่อง Bambu Lab A2L

https:บทความนี้เรียบเรียงจากคู่มือ A2L Intro ของ Bambu Lab เพื่อใช้เป็นเอกสาร Knowledge Base ภาษาไทยสำหรับลูกค้า Siamreprap โดยเนื้อหาจะอธิบายโครงสร้างหลักของเครื่อง Bambu Lab A2L ตั้งแต่ระบบแกนการเคลื่อนที่ ชุดหัวพิมพ์ ระบบป้อนเส้น ชุด Hotend, ระบบทำความสะอาดหัวฉีด, Heatbed, Build Plate, หน้าจอ และกล้องภายในเครื่อง ตามลำดับของคู่มือต้นฉบับ 1

คำแนะนำก่อนอ่าน
บทความนี้เหมาะสำหรับผู้ใช้ที่ต้องการทำความเข้าใจตำแหน่งและหน้าที่ของชิ้นส่วนต่าง ๆ บนเครื่อง A2L ก่อนเริ่มใช้งานจริง หรือก่อนทำการบำรุงรักษาเบื้องต้น การรู้ตำแหน่งของชิ้นส่วนจะช่วยให้สื่อสารกับทีมซัพพอร์ตได้ชัดเจนขึ้น และลดความเสี่ยงจากการจับหรือถอดชิ้นส่วนผิดตำแหน่ง 1

ภาพรวมระบบของเครื่อง A2L

Bambu Lab A2L ใช้ระบบการเคลื่อนที่แบบ Cartesian Coordinate Motion System ซึ่งประกอบด้วยแกน X, แกน Y และแกน Z โดยพื้นที่พิมพ์สูงสุดของเครื่องอยู่ที่ 330 × 320 × 325 มม. ระบบแกนทั้งสามทำงานประสานกันเพื่อควบคุมตำแหน่งของหัวพิมพ์และแท่นพิมพ์ในระหว่างการพิมพ์สามมิติ 1

ระบบหลัก หน้าที่โดยสรุป จุดที่ผู้ใช้ควรรู้ X-Axis ควบคุมการเคลื่อนที่ซ้าย-ขวาของหัวพิมพ์ หัวพิมพ์ติดตั้งอยู่กับสไลเดอร์บนรางแนวนอน Y-Axis ควบคุมการเคลื่อนที่หน้า-หลังของแท่นพิมพ์ Build Plate เคลื่อนที่ตามรางแกน Y Z-Axis ควบคุมระดับสูง-ต่ำของหัวพิมพ์เมื่อเทียบกับแท่นพิมพ์ ใช้ชุดสกรูนำทางคู่และสายพานซิงโครนัส

ระบบแกน X

ระบบแกน X ของ A2L ประกอบด้วยราง Linear Rail ความละเอียดสูงและคาน Crossbeam โดยหัวพิมพ์จะยึดอยู่กับสไลเดอร์ของราง เมื่อมอเตอร์ควบคุมให้สไลเดอร์เคลื่อนที่ไปทางซ้ายหรือขวา หัวพิมพ์ก็จะเคลื่อนที่ไปตามแนวแกน X อย่างแม่นยำ 1

ระบบแกน Y

ระบบแกน Y ประกอบด้วยรางนำทางแนวนอนและชุด Build Plate ตัวแท่นพิมพ์จะยึดอยู่กับสไลเดอร์ของราง ทำให้สามารถเคลื่อนที่ไปด้านหน้าและด้านหลังได้อย่างแม่นยำ การเคลื่อนที่ของแกน Y จึงเป็นส่วนสำคัญที่ทำให้หัวฉีดสามารถสร้างชิ้นงานบนพื้นที่พิมพ์ได้ครบทั้งระนาบ XY 1

ระบบแกน Z

ระบบแกน Z ของ A2L ใช้ชุดรางนำทางแบบ Dual Linear Rod ร่วมกับ Linear Bearing, Lead Screw Nut คู่, Stepper Motor และชุดสายพานซิงโครนัส หน้าที่หลักคือควบคุมตำแหน่งสูง-ต่ำของหัวพิมพ์เมื่อเทียบกับ Build Plate สกรูนำทางทั้งสองข้างถูกเชื่อมให้หมุนสัมพันธ์กันผ่านสายพาน เพื่อให้การยกขึ้น-ลงของหัวพิมพ์มีความนิ่งและสมมาตร 1

ในภาพรวม เครื่องจะควบคุมแกน X, Y และ Z พร้อมกันเพื่อกำหนดตำแหน่งของหัวพิมพ์ในพื้นที่สามมิติ โดย Controller ของเครื่องจะอ่านไฟล์พิมพ์และส่งคำสั่งไปยังมอเตอร์กับวงจรขับ เพื่อควบคุมเส้นทางและความเร็วของหัวพิมพ์ 1

ตัวปรับความตึงสายพาน

A2L มีตัวปรับความตึงสายพานสำหรับแกน X, Y และ Z เพื่อช่วยให้การเคลื่อนที่ของเครื่องมีความเสถียร หากสายพานหย่อนเกินไป อาจทำให้ชิ้นงานกลมไม่กลม เกิดอาการ Step Loss หรือเครื่องแจ้งเตือนเกี่ยวกับค่า Resonance Frequency ต่ำระหว่าง Calibration ได้ 1

ตำแหน่งสกรูปรับความตึงสายพานแกน X จะอยู่ด้านหลังของหัวพิมพ์ การเข้าถึงตำแหน่งนี้ควรดูทิศทางหัวพิมพ์และตำแหน่งสายพานให้ชัดเจนก่อนปรับ 1

ตำแหน่งสกรูปรับความตึงสายพานแกน Y จะอยู่ใต้ฝาครอบชุด Carriage ของแกน Y หากต้องตรวจหรือปรับ ควรทำตามคู่มือเฉพาะเรื่องการตั้งความตึงสายพาน ไม่ควรขันสุ่มโดยไม่มีขั้นตอนอ้างอิง 1

ตำแหน่งสกรูปรับความตึงสายพานแกน Z จะอยู่ใกล้เสาแกน Z ด้านขวาของตัวเครื่อง จุดนี้เกี่ยวข้องกับการเคลื่อนที่แนวตั้ง จึงควรตรวจสอบอย่างระมัดระวังหากเครื่องมีอาการเกี่ยวกับการเคลื่อนที่แนว Z 1

ชุดหัวพิมพ์

หัวพิมพ์เป็นหนึ่งในชิ้นส่วนหลักที่สำคัญที่สุดของเครื่องพิมพ์สามมิติ เพราะทำหน้าที่รับเส้น Filament, หลอมละลายเส้น และควบคุมการ Extrude ออกทางหัวฉีดเพื่อสร้างชิ้นงานทีละชั้น ชุดหัวพิมพ์ของ A2L รวมชิ้นส่วนหลายระบบไว้ในบริเวณเดียวกัน เช่น Filament Hub, Extruder, Hotend, Cooling Fan, Filament Cutter และพอร์ตสำหรับ Cutting/Pen Module 1

Filament Hub

ท่อ PTFE ของ A2L จะเชื่อมต่อเข้ากับ Filament Hub บนหัวพิมพ์ หน้าที่ของ Filament Hub คือรวบรวมและยึดท่อเส้น Filament 4 เส้น ทำให้หัวพิมพ์สามารถเชื่อมต่อกับเส้นวัสดุได้พร้อมกันหลายสี และรองรับการพิมพ์หลายสีเมื่อใช้งานร่วมกับระบบ AMS 1

ฐานของ Filament Hub มีชุดเซนเซอร์เส้นอยู่ภายใน โดย Bambu Lab ระบุว่าชุดนี้รวมการตรวจจับหลายส่วนไว้ในตำแหน่งเดียว เพื่อช่วยให้เครื่องรู้สถานะการป้อนเส้นและความผิดปกติระหว่างการทำงาน 1

ชุดตรวจจับ หน้าที่หลัก Filament Tangle Detection //wiki.bambulab.com/en/a2l/manual/a2l-intro Buffer ตรวจจับแรงต้านหรือการพันกันของเส้นระหว่างป้อนเส้น และทำหน้าที่เป็น Buffer เมื่อใช้งานร่วมกับ AMS Cutting Module Presence Hall Sensor ตรวจว่ามีการใส่โมดูลตัดหรือโมดูลปากกาอย่างถูกต้องหรือไม่ Cutter Hall Sensor ตรวจสถานะคันโยกตัดเส้นและการคืนตำแหน่งหลังตัดเส้น Filament Sensor Unit ตรวจว่ามีเส้น Filament เข้าสู่ Extruder แล้วหรือไม่ Extruder Temperature Sensor ตรวจอุณหภูมิบริเวณ Extruder เพื่อช่วยเตือนความเสี่ยงเส้นอ่อนตัวหรืออุดตันจากความร้อนสูง

บริเวณด้านล่างของ Filament Hub มีแม่เหล็กและสปริงที่ทำงานร่วมกับเซนเซอร์ตรวจจับแรงต้านของเส้น เมื่อแรงต้านการป้อนเส้นสูงเกินไป ชิ้นส่วนภายในจะขยับลง ทำให้แม่เหล็กเข้าใกล้ Hall Sensor และเครื่องสามารถแจ้งเตือนความผิดปกติของการป้อนเส้นได้ 1

ชุด Extruder

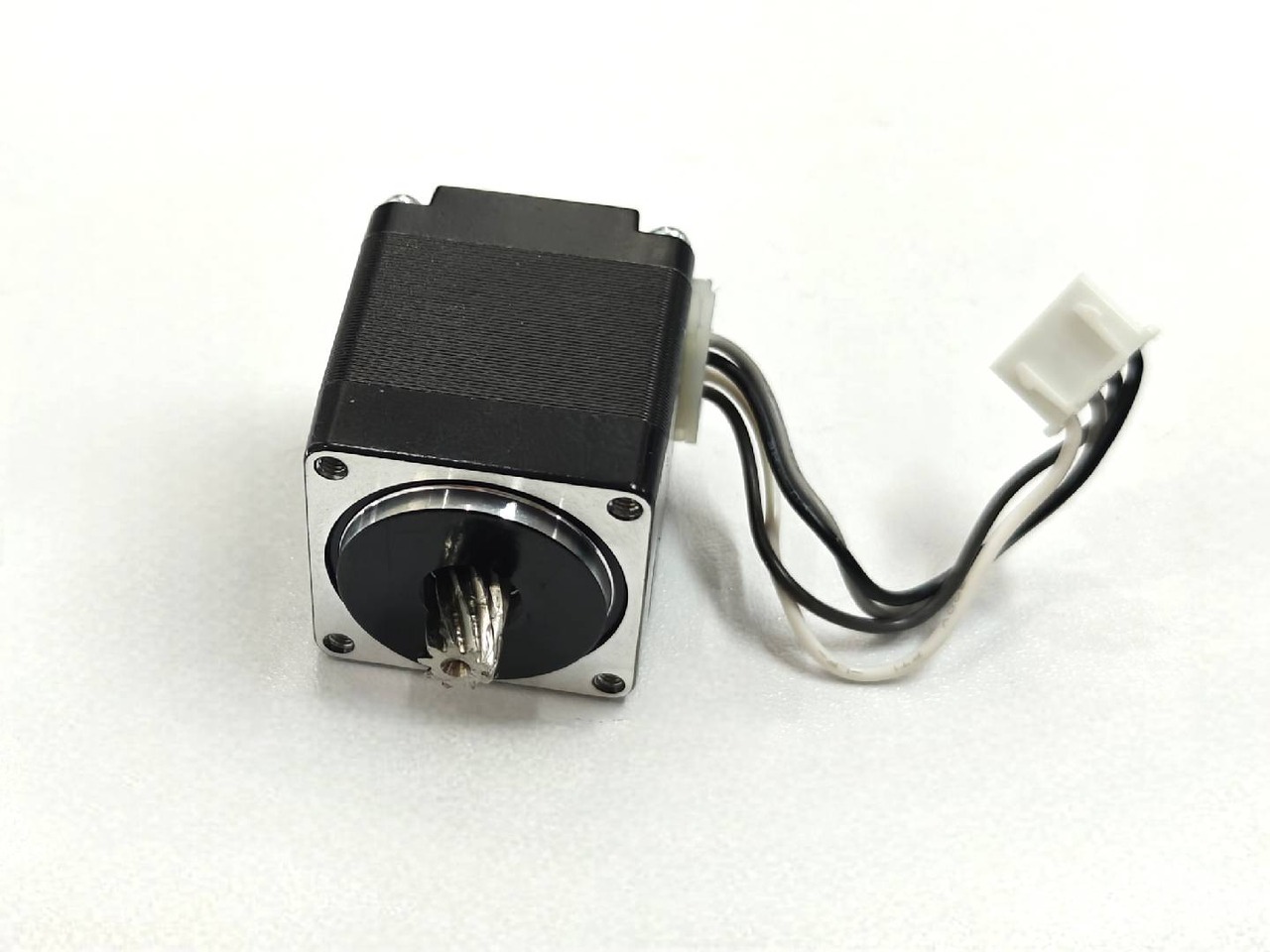

Extruder Motor ทำหน้าที่ดึงเส้น Filament จากม้วนเข้าสู่ Hotend เพื่อให้เส้นถูกทำความร้อน หลอม และดันออกทางหัวฉีด ความแม่นยำของ Extruder มีผลโดยตรงต่อปริมาณเส้นที่ออกจากหัวฉีด จึงถือเป็นหนึ่งในชิ้นส่วนหลักของเครื่องพิมพ์สามมิติ 1

ชุด Extruder Gear และ Extruder Motor เป็นส่วนสำคัญของระบบป้อนเส้น โดย A2L ใช้ชุดเฟืองป้อนเส้นแบบ Hardened Steel ซึ่งประกอบด้วยล้อขับและล้อกดเส้น เพื่อช่วยดันเส้นเข้าสู่ Hotend อย่างสม่ำเสมอ 1

Extruder Motor ของ A2L ติดตั้งอยู่ด้านหลังชุด Extruder และใช้ขับชุดเฟืองเพื่อป้อนเส้น Bambu Lab ระบุว่า A2L ใช้มอเตอร์ Servo แบบ Permanent Magnet Synchronous ที่พัฒนาขึ้นเอง โดยสามารถติดตามความเปลี่ยนแปลงของแรงต้านระหว่างทำงานเพื่อช่วยตรวจจับปัญหาเส้นพันหรือเส้นฝืดได้ 1

ชุด Hotend

ชุด Hotend เป็นส่วนหลักของหัวพิมพ์ที่รับผิดชอบการทำความร้อนและหลอมเส้น Filament ก่อนปล่อยออกจากหัวฉีด โดยระบบนี้ประกอบด้วย Hotend Heating Assembly, Hotend และ Silicone Sock และรองรับอุณหภูมิทำความร้อนสูงสุด 300°C ตามข้อมูลจากคู่มือต้นฉบับ 1

Hotend รวมส่วนของ Nozzle, Heat Break และ Heat Sink ไว้ในชิ้นเดียว และยึดอยู่กับด้านบนของชุดทำความร้อนผ่านคันโยกแบบ Quick-Release เพื่อให้สามารถถอดเปลี่ยนได้สะดวกขึ้น Hotend แบ่งการทำงานออกเป็นสองโซน คือส่วนร้อนสำหรับหลอมเส้น และส่วนเย็นที่ช่วยลดการส่งผ่านความร้อนย้อนขึ้นไปด้านบนเพื่อลดความเสี่ยง Heat Creep หรือการอุดตัน 1

Hotend Heating Assembly

Hotend Heating Assembly ประกอบด้วย Heater, NTC Temperature Sensor, Ceramic Base และ Quick-Release Lever ทำหน้าที่ควบคุมความร้อนและตรวจอุณหภูมิของ Hotend อย่างแม่นยำ จึงเป็นชิ้นส่วนที่เกี่ยวข้องโดยตรงกับเสถียรภาพของอุณหภูมิขณะพิมพ์ 1

Silicone Sock

Silicone Sock เป็นปลอกซิลิโคนที่หุ้มบริเวณหัวฉีด ช่วยลดการสูญเสียความร้อน รักษาอุณหภูมิให้คงที่ และลดโอกาสที่เศษเส้นจะสะสมบนผิวหัวฉีด หากไม่ได้ติดตั้ง Silicone Sock อุณหภูมิ Hotend อาจแกว่งได้ง่าย เพราะลมจาก Part Cooling Fan อาจเป่าบริเวณหัวฉีดโดยตรง 1

Hotend Cooling Fan

ด้านซ้ายของหัวพิมพ์ A2L มี Hotend Cooling Fan สำหรับเป่าลมผ่านท่อลมไปยังบริเวณ Heat Sink ของ Hotend จุดประสงค์คือช่วยรักษาอุณหภูมิของส่วนเย็นให้เหมาะสม ลดความร้อนสะสม และลดโอกาสเกิดปัญหาหัวฉีดอุดตัน 1

Part Cooling Fan

งานพิมพ์ที่ใช้ความเร็วสูงต้องการระบบระบายความร้อนของชิ้นงานที่มีประสิทธิภาพ A2L ใช้พัดลม Centrifugal Fan ขนาด 5015 ที่ออกแบบช่องลมสองทิศทางเพื่อเป่าลมไปยังบริเวณรอบหัวฉีด ช่วยให้ชั้นพลาสติกที่เพิ่งถูกพิมพ์เย็นตัวได้รวดเร็วขึ้น 1

Filament Cutter

คันโยก Filament Cutter ติดตั้งอยู่กับชุด Extruder ทำหน้าที่ยึดใบมีดตัดเส้นและแม่เหล็กตรวจจับตำแหน่ง เมื่อกดคันโยก ใบมีดจะตัดเส้น Filament และหลังจากตัดเสร็จ คันโยกจะเด้งกลับสู่ตำแหน่งเดิมโดยอัตโนมัติ 1

ภายในคันโยกมีแม่เหล็ก และในหัวพิมพ์มี Hall Sensor อยู่ในตำแหน่งที่สัมพันธ์กัน เครื่องจึงสามารถตรวจจับตำแหน่งของคันโยกและรู้สถานะการทำงานของ Cutter ได้ 1

Cutting Module และ Pen Module

นอกจากการพิมพ์สามมิติ A2L ยังรองรับการติดตั้ง Cutting Module หรือ Pen Module สำหรับงาน 2D บางประเภท โดยหัวพิมพ์มีแผง Adapter Board สำหรับเชื่อมต่อโมดูลเหล่านี้ เพื่อให้โมดูลสามารถทำงานร่วมกับระบบควบคุมของเครื่องได้ 1

Purge Wiper

Purge Wiper ทำหน้าที่รองรับและจัดการเศษเส้นที่ถูก Purge ออกจากหัวฉีด เพื่อช่วยให้กระบวนการพิมพ์ต่อเนื่องและสะอาดขึ้น ชิ้นส่วนนี้เกี่ยวข้องกับหลายขั้นตอน เช่น การเตรียมเครื่องก่อนพิมพ์ การหยุดและพิมพ์ต่อ การโหลดหรือ unload เส้น และการเปลี่ยนเส้นระหว่างงานพิมพ์หลายสี 1

A2L Purge Wiper มี Hall Sensor ภายในเพื่อช่วยตรวจจับก้อนพลาสติกติดหัวฉีดหรือ Nozzle Clump หากเกิดก้อนเส้นสะสมบริเวณ Hotend เครื่องจะสามารถเคลื่อนหัวพิมพ์ไปยังตำแหน่ง Purge Wiper เพื่อให้ระบบตรวจจับและดำเนินการตามขั้นตอนที่เกี่ยวข้องได้ 1

Nozzle Wiper

Nozzle Wiper เป็นระบบเช็ดหัวฉีดอัตโนมัติก่อนเริ่มงานพิมพ์ โดยแบ่งการทำความสะอาดออกเป็นสองส่วน คือการเช็ดหยาบและการเช็ดละเอียด การเช็ดหยาบใช้ชิ้นส่วนเช็ดหัวฉีดที่ติดตั้งอยู่บน Heatbed เพื่อเอาเศษเส้นที่ค้างในหัวฉีดออก ส่วนการเช็ดละเอียดจะให้หัวฉีดขูดลงเล็กน้อยประมาณ 1–2 มม. บนแผ่นสเตนเลสสำหรับเช็ดหัวฉีด เพื่อให้ปลายหัวฉีดสะอาดขึ้นก่อนเริ่มพิมพ์ 1

ชุด Heatbed

หน้าที่หลักของ Heatbed คือทำความร้อนพื้นผิวพิมพ์เพื่อช่วยให้ชั้นแรกของชิ้นงานยึดติดกับ Build Plate ได้ดีขึ้น หากพื้นผิวไม่ถูกทำความร้อนอย่างเหมาะสม ชั้นแรกอาจยึดเกาะไม่ดี ทำให้ชิ้นงานโก่งงอหรือหลุดระหว่างพิมพ์ได้ A2L ควบคุมอุณหภูมิ Heatbed ตามชนิดวัสดุที่ใช้งาน โดยคู่มือต้นฉบับระบุว่าอุณหภูมิสูงสุดของ Heatbed อยู่ที่ 80°C 1

ในขณะเดียวกัน Heatbed ยังเป็นชิ้นส่วนที่เคลื่อนที่ตามแกน Y มอเตอร์แกน Y เชื่อมต่อกับ Heatbed ผ่านสายพาน Timing Belt เพื่อขับให้ Heatbed เคลื่อนที่หน้า-หลัง ส่วนการเคลื่อนที่แกน X จะทำโดยมอเตอร์แกน X ที่ขับหัวพิมพ์ผ่านสายพานอีกชุดหนึ่ง ทั้งสองแกนจึงทำงานร่วมกันเพื่อให้หัวฉีดครอบคลุมพื้นที่บน Build Plate 1

Build Plate

A2L มาพร้อม Textured PEI Build Plate ในกล่อง แผ่นนี้ทำจากแผ่นสเตนเลสที่เคลือบหรือพ่นผิว PEI เพื่อช่วยให้ผิวด้านล่างของชิ้นงานมี Texture และรองรับวัสดุหลายชนิด เช่น PLA, PETG และ TPU โดยทั่วไปไม่จำเป็นต้องใช้กาวช่วยยึดเกาะ 1

ควรทำความสะอาด Build Plate อย่างสม่ำเสมอเพื่อรักษาแรงยึดเกาะของชั้นแรก และควรหลีกเลี่ยงการสัมผัสผิว Build Plate โดยตรงด้วยนิ้วมือ เพราะคราบน้ำมันจากผิวหนังอาจทำให้การยึดเกาะของเส้นพลาสติกแย่ลง 1

นอกจาก Build Plate สำหรับงานพิมพ์สามมิติแล้ว A2L ยังสามารถใช้งานร่วมกับ Cutting Platform สำหรับงาน 2D ได้ด้วย โดย Cutting Platform ประกอบด้วยฐานรองป้องกันการตัดและแผ่น Cutting Mat ก่อนเริ่มงานตัด จำเป็นต้องยึดวัสดุที่ต้องการตัดลงบนผิวของ Cutting Mat ให้แน่น เพื่อป้องกันวัสดุเคลื่อนระหว่างทำงาน 1

หน้าจอควบคุม

A2L มาพร้อมหน้าจอสัมผัสขนาด 3.5 นิ้ว ความละเอียด 240 × 320 เพื่อให้ผู้ใช้สั่งงานและติดตามสถานะของเครื่องได้สะดวกขึ้น หน้าจอนี้เป็นจุดหลักสำหรับการตั้งค่า การเลือกเมนู และการดูสถานะระหว่างใช้งาน 1

กล้องภายในเครื่อง

A2L มีกล้องภายในแบบ Low-Frame-Rate ที่รองรับความละเอียดสูงสุด 1080P โดยติดตั้งอยู่ภายในฝาครอบมอเตอร์แกน X กล้องนี้ใช้สำหรับดูภาพขณะเครื่องทำงาน บันทึกวิดีโอการพิมพ์ และสร้าง Timelapse ได้ ควรตรวจสอบให้แน่ใจว่ากล้องติดตั้งถูกตำแหน่งและมุมมองหันเข้าพื้นที่พิมพ์อย่างถูกต้อง เพื่อหลีกเลี่ยงปัญหาการตรวจจับพื้นที่พิมพ์หรือหัวฉีดผิดพลาด 1

สรุป

A2L เป็นเครื่องที่รวมระบบการเคลื่อนที่ ชุดหัวพิมพ์ ระบบตรวจจับการป้อนเส้น ระบบทำความสะอาดหัวฉีด และส่วนเสริมสำหรับงาน 2D ไว้ในเครื่องเดียว การเข้าใจหน้าที่ของแต่ละส่วนจะช่วยให้ผู้ใช้ดูแลเครื่องได้ถูกต้องขึ้น และช่วยให้การแจ้งอาการกับทีมซัพพอร์ตทำได้ละเอียดและตรงจุดมากขึ้น 1

หากผู้ใช้พบอาการผิดปกติ เช่น การป้อนเส้นไม่ต่อเนื่อง เส้นพัน หัวฉีดอุดตัน ชิ้นงานชั้นแรกไม่ติด หรือเครื่องแจ้งเตือนเกี่ยวกับแกนการเคลื่อนที่ ควรตรวจสอบตำแหน่งชิ้นส่วนที่เกี่ยวข้องตามบทความนี้ร่วมกับคู่มือการแก้ปัญหาเฉพาะเรื่อง และหลีกเลี่ยงการถอดชิ้นส่วนโดยไม่มีขั้นตอนอ้างอิงที่ชัดเจน
