ปัญหาและวิธีแก้ไข การใช้งาน 3D Printing

ปรับปรุงล่าสุด 3 months ago โดย Bodin

ชิ้นงานหลุดจากฐานระหว่างพิมพ์

งานหลุดจากฐานอาจเกิดได้จากหลายสาเหตุ ดังนี้

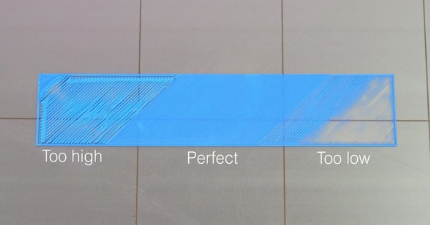

  • ฐานพิมพ์ไม่ได้ระนาบ ให้ทำการ calibration ใหม่อีกรอบ และทดสอบพิมพ์อีกครับ ถ้าชิดไปให้ปรับระยะหัวฉีดลงเท่ากันทั้ง 4 จุด ถ้าห่างไปให้ปรับระยะหัวฉีดลงเท่ากัน ทั้ง4จุด ระยะที่พอดีคือเส้นชิดกันสม่ำเสมอ ไม่มีร่องและเส้นไม่เบียดกันเกินไป ดังรูป
  • มีเศษพลาสติกติดฐานพิมพ์ เป็นแผ่นบางๆแทบมองไม่เห็น หลงเหลือจากการพิมพ์ครั้งก่อน ให้ใช้เกรียงขูดออกให้หมด ก่อนพิมพ์งานครั้งต่อไป
  • ความมันจากนิ้วมือหรือจารบี ความมันมีผลทำให้งานพิมพ์ไม่ติดฐาน ดังนั้นควรเลี่ยงการสัมผัสฐานพิมพ์โดยตรงและหมั่นทำความสะอาดชะล้างคราบมัดด้วยแอลกอฮอล์
  • ผิวยึดเกาะฐานพิมพ์น้อยเกินไป ให้เปิดใช้งาน Brim หรือ Raft ช่วย หรือเพิ่ม Initial Layer Line Width ขึ้น
  • พิมพ์ชั้นแรกเร็วเกินไป ให้ลด Initial Layer Printing Speed ลง
  • อุณหภูมิชั้นแรกน้อยเกินไป เพิ่ม Heated Bed Temperature Layer และ Printing Temperature Initial Layer เพื่อให้พลาสติกละลายติดฐานพิมพ์ดียิ่งขี้น
  • แผ่นฐานพิมพ์เสื่อม ลอกเปลี่ยนแผ่นฐานพิมพ์เป็นชิ้นใหม่ หรือ เปลี่ยนเป็นแผ่น pei เพื่อการยึดเกาะที่แน่นยิ่งขึ้น
  • วัสดุ ABS พิมพ์ไม่ติดฐาน ควรควบคุมอุณหภูมิระหว่างพิมพ์ให้นิ่ง เช่น พิมพ์ในตู้ครอบ เพือลดการหดตัวของพลาสติก

หัวฉีดตันระหว่างพิมพ์

หัวฉีดตันอาจเกิดได้จากหลายสาเหตุ เช่น เส้นfilamentพันกันในม้วน ขนาดเส้นfilamentไม่คงที่ เส้นfilamentหักระหว่างพิมพ์ พัดลมหยุดทำงาน เครื่องอยู่ในที่ร้อนเกินไป เขม่าพลาสติกจากการใช้งานเป็นระยะเวลานาน เป็นต้น ดังนั้นควรเลี่ยงปัจจัยเสี่ยงตามที่กล่าวมาข้างต้นก่อน แล้วจึงแก้ไขอาการหัวฉีดตันได้ตามขั้นตอนดังต่อไปนี้

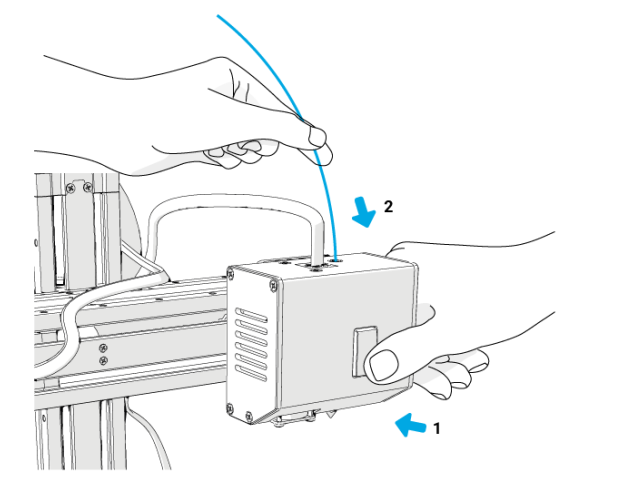

  1. เช็คให้แน่ใจว่า นำเส้น filament ออกจากหัวฉีดตามขั้นตอนอย่างถูกต้อง (อุ่นหัวฉีดก่อนใส่/ถอดเส้น filament)
  2. เช็คให้แน่ใจว่า ได้ตัดปลายเส้น filament เฉียง45องศา พร้อมดัดให้ตรง เพราะถ้าไม่ดัด อาจทำให้เส้น filament ติดระหว่างท่อ ไม่ลงไม่สู่หัวฉีดได้
  3. อุ่นหัวฉีดให้ร้อน แล้วจึงดึง filament เดิมออกทันที
  4. ใส่เส้น filament เส้นใหม่ เพื่อดันเส้นเก่าออกมา หากยังไม่สามารถนำเส้นพลาสติกที่ค้างออกมาได้ ให้ทำตามขั้นตอนดังนี้

วิธีถอดหัวฉีด 3D Printing เครื่อง snapmaker

  1. รออุณหภูมิลดลงจนเท่ากับอุณหภูมิห้อง

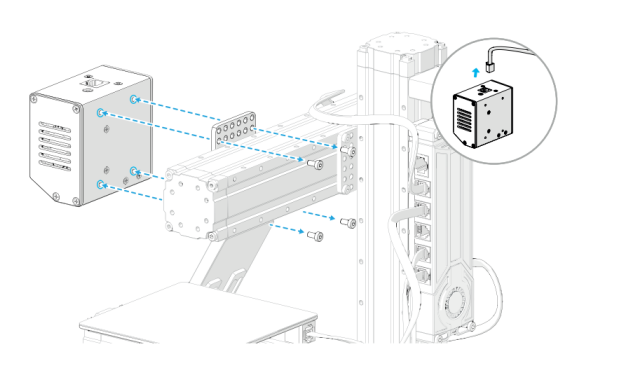

  1. ปิดเครื่อง ถอดสาย module และตัว module ออกจากแกน X

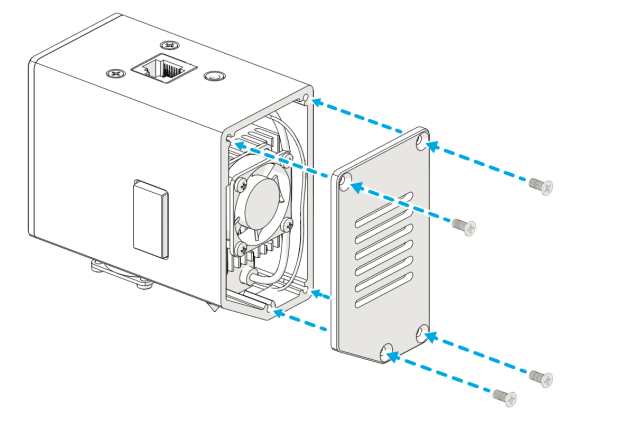

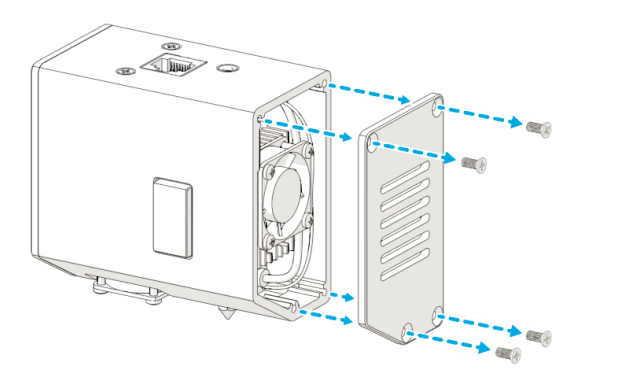

  1. ถอดฝาปิดด้านขวาออก

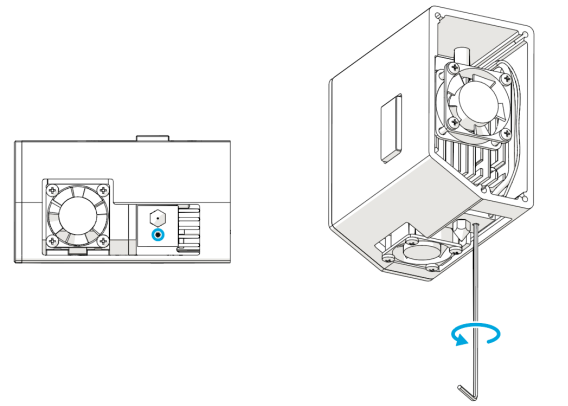

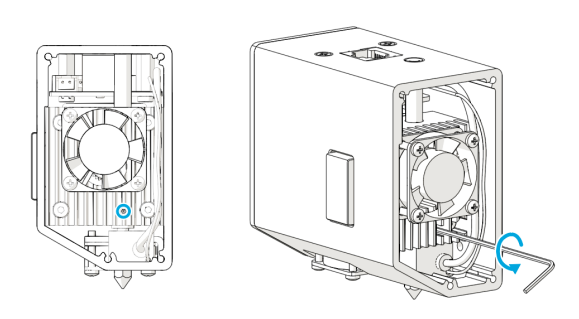

  1. ใช้ประแจหกเหลี่ยมขันคลายสกรูที่ยึดหัวฉีด(ไม่ควรขันออกหมด เพราะอาจตกหายได้)

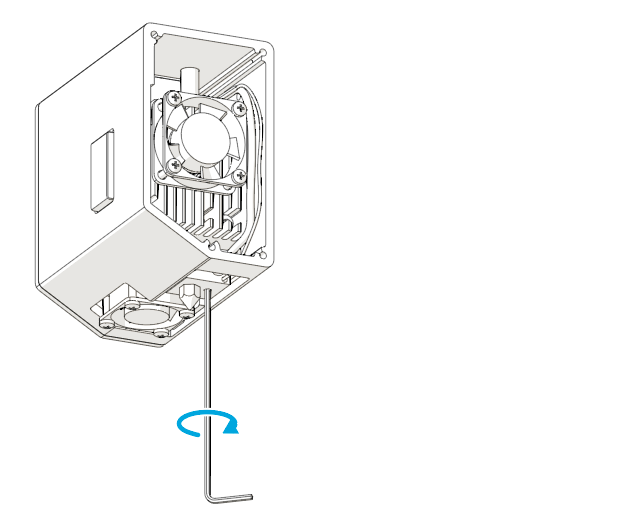

  1. คลายสกรูด้านล่างก้อนอลูมิเนียม

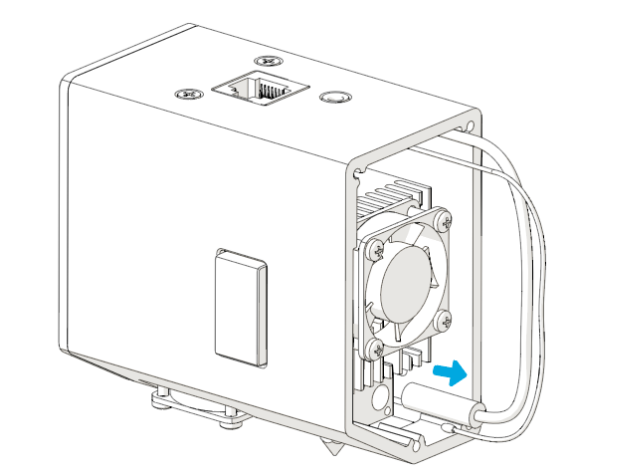

  1. ถอด heater และ thermistor ออกจากก้อนอลูมิเนียม

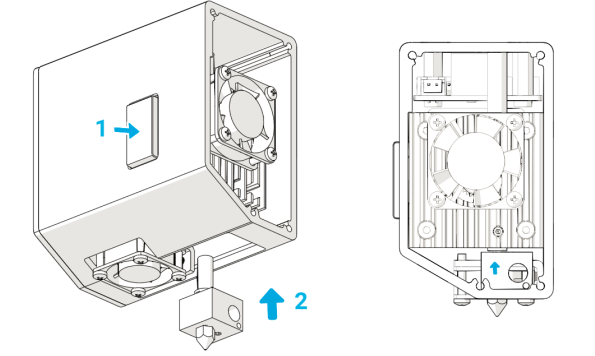

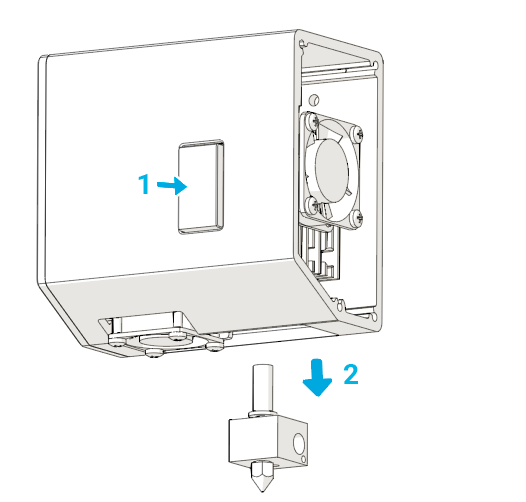

  1. กดปุ่มสปริงด้านหน้าและถอดชิ้นส่วนหัวฉีดออกมา
  1. กดปุ่มสปริงด้านหน้าและใส่ชิ้นส่วนหัวฉีดใหม่ลงตำแหน่งเดิม หันก้อนอลูมิเนียมให้ขนานกับด้านข้าง
  1. ขันสกรูยึดหัวฉีดให้แน่น
  1. ใส่ heater และ thermistor กลับเข้าที่เดิม ให้ heater โผล่จากก้อนอลูมิเนียมเท่ากันทั้ง 2 ด้าน

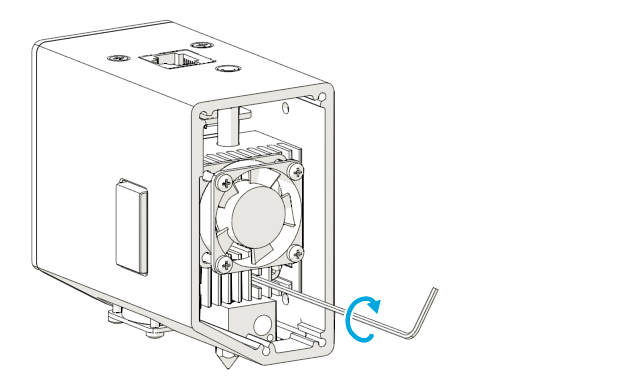

  1. ขันสกรูด้านล่างยึด heater ให้พอตึงมือ อย่าแน่นเกินไป เพราะอาจทำให้ heater เสียหายได้
  1. N. ปิดฝาด้านข้าง ขันสกรูยึด

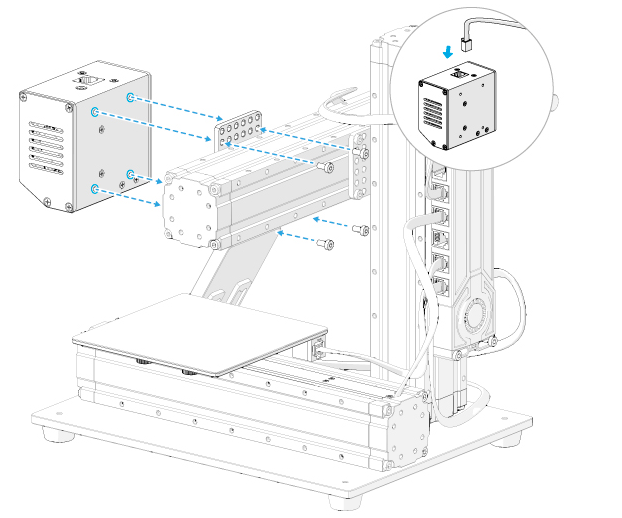

  1. ยึด module ติดแกน X และเชื่อมต่อสาย module

เชื่อมต่อ USB Port ไม่ได้

  1. ปิดโปรแกรมที่มีการเชื่อมต่อ port ให้หมด เช่น Cura
  2. Restart โปรแกรม Snapmakerjs แล้วลองใหม่อีกรอบ
  3. Restart คอมพิวเตอร์ แล้วลองใหม่อีกรอบ

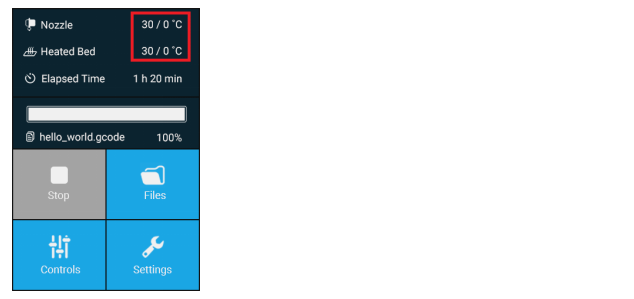

กดสั่งปริ้นแล้วอุณหภูมิที่สั่งพิมพ์เด้งกลับเป็น 0

  1. ลองเปลี่ยนเป็น module อื่น เช่น Laser หรือ CNC แล้วกด ON เช็คดูว่าทำงานปกติหรือไม่ เพื่อให้มั่นใจว่าเป็นที่ module 3D Printing
  2. เช็คดูว่าขณะที่เกิด Error ไฟ LED ด้านหลังเปลี่ยนเป็นสีแดงหรือไม่ ถ้าใช่ แปลว่าการทำงานของ sensor ผิดปกติ
  3. ติดต่อทางร้าน สยาม เรปแรป เพื่อเปลี่ยนอะไหล่ sensor

Snapmaker profile สำหรับ Cura และ Simplify3D

  • หมายเหตุ : หากให้ซอฟแวร์อื่นที่ไม่ใช้ Snapmakerjs แล้วเครื่องเกิดเสียหายขึ้น จะถือว่าสิ้นสุดประกัน

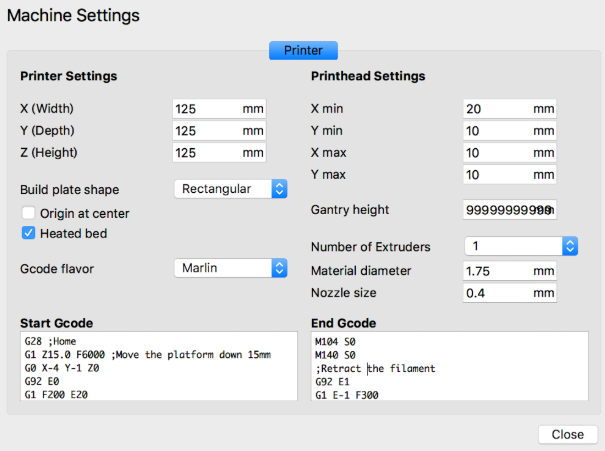

Cura

Start Gcode:

  • G28 ;Home
  • G1 Z15.0 F6000 ;Move the platform down 15mm
  • G0 X-4 Y-1 Z0
  • G92 E0
  • G1 F200 E20
  • G92 E0

End Gcode:

  • M104 S0
  • M140 S0
  • ;Retract the filament
  • G92 E1
  • G1 E-1 F300
  • G28 X0 Y0
  • M84

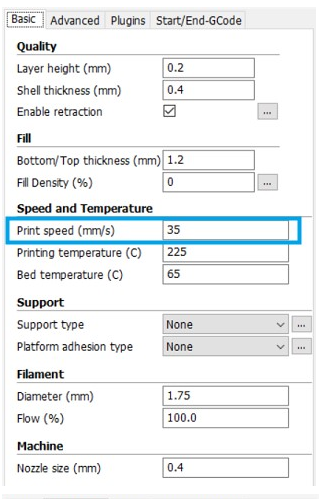

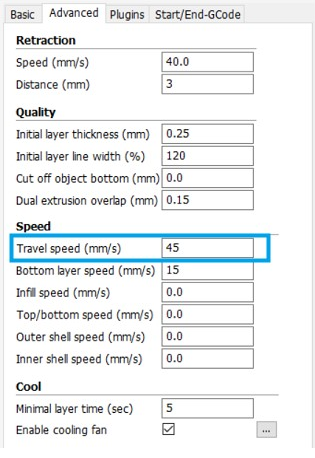

Print Speed ที่แนะนำไม่ควรเกิน 40 mm/s และ Travel Speed ไม่ควรเกิน 80 mm/s

Simplify3D

Download ไฟล์ .fff ได้ ที่นี่
