การสร้าง G-code และ สั่งพิมพ์

ปรับปรุงล่าสุด 3 months ago โดย Bodin

วิธีสร้าง G-code

  1. Download โปรแกรม Snapmakerjs ที่ https://snapmaker.com/download/snapmaker1
  2. เลือกรูปกล่อง(3D Printing G-code Generator)
  3. กด upload file และเลือกไฟล์3D นามสกุล .stl หรือ .obj หรือ ลากไฟล์มาใส่ก็ได้เช่นกัน
  4. เคลื่อนย้ายโมเดล ขยายขนาด หรือ หมุน โมเดลตามต้องการ
  5. Material เลือกวัสดุให้ตรงตาม filament ที่จะพิมพ์ หรือคลิ๊กที่เครื่องหมาย "+" เพื่อเพิ่มวัสดุและแก้ไขค่าต่างๆ
  • Diameter คือ ขนาดรูหัวฉีด สำหรับเครื่อง snapmaker original 1.0 คือ 1.75 mm
  • Flow คือ ปริมาณพลาสติกที่ดันออกมาขณะพิมพ์ หากต้องการปรับจูนให้เนื้อพลาสติกฉีดออกมามากขึ้ันหรือน้อยลง สามารถแก้ไขได้ที่ช่องนี้
  • Printing Temperature คือ อุณหภูมิที่ใช้พิมพ์งาน
  • Printing Temperature Initial Layer คือ อุณหภูมิชั้นแรก (ควรสูงกว่า Printing Temperature ประมาณ 5-10 °C)
  • Final Printing Temperature คือ อุณหภูมิก่อนงานพิมพ์เสร็จ
  • Has Heated Build Plate คือ ฐานความร้อน กดติ๊กถูกเมื่อต้องการใช้งาน
  • Build Plate Temperature คือ อุณหภูมิฐานร้อน
  • Build Plate Temperature Initial Layer คือ อุณหภูมิฐานร้อนขณะพิมพ์ชั้นแรก
    อุณหภูมิหัวฉีดและฐานความร้อนที่เหมาะสม
    PLA : หัวฉีด ~200 °C ฐานพิมพ์ 50-60 °C
    PETG : หัวฉีด ~220 °C ฐานพิมพ์ 70 °C
    ABS : หัวฉีด ~230 °C ฐานพิมพ์ 80 °C
  1. Print Settings เลือกการตั้งค่าการพิพม์ที่มีอยู่ หรือ กด Customize เพื่อแก้ไขค่าต่างๆจากเดิมได้ โดยคลิ๊กที่เครื่องหมาย "+"
  • Layer Height คือ ความหนาแต่ละชั้นที่ต้องการพิมพ์ ยิ่งน้อยยิ่งเอียด แต่ก็พิมพ์นานขึ้น โดยเครื่อง snapmaker สามารถพิมพ์ได้ตั้งแต่ 0.05-0.3 mm
  • Initial Layer Height คือ ความหนาชั้นแรกที่พิมพ์
  • Initial Layer Width คือ ความกว้างของเส้นพลาสติกที่ฉีดออกมาบนชั้นแรก
  • Wall Thickness คือ ความหนาของผิวพลาสติก
  • Top Thickness คือ ความหนาของผิวด้านบน
  • Bottom Thickness คือ ความหนาของผิวด้านล่าง
  • Infill Density คือ ประมาณความหนาแน่นของโครงสร้างด้านในชิ้นงาน
  • Initial Layer Print Speed คือ ความเร็วในการพิมพ์งานชั้นแรก
  • Outer Wall Speed คือ ความเร็วในการพิมพ์ผิวพลาสติกเส้นนอก
  • Inner Wall Speed คือ ความเร็วในการพิมพ์ผิวพลาสติกเส้นใน
  • Travel Speed คือ ความเร็วในการเคลื่อนที่ย้ายจุดพิมพ์
  • Initial Layer Travel Speed คือความเร็วในการเคลื่อนที่ย้ายจุดพิมพ์ในชั้นแรก
  • Enable Retraction คือ อนุญาติให้เครื่องดึงกระตุกเส้นกลับเมื่อย้ายจุดพิมพ์
  • Retract at Layer Change คือ อนุญาติให้เครื่องดึงกระตุกเส้นกลับเมื่อต้องพิมพ์ชั้นถัดไป
  • Retraction Distance คือ ระยะการดึงกระตุกเส้นกลับ
  • Retraction Speed คือ ความเร็วในการดึงกระตุกเส้นกลับ
  • Z Hop When Retracted คือ การยกหัวฉีดขึ้นเมื่อย้ายจุดพิมพ์
  • Z Hop Height คือ ระยะที่หัวฉีดยกขึ้นเมื่อย้ายจุดพิมพ์
  • Spiralize Outer Contour คือ เปลี่ยนโหมดการพิมพ์ให้พิมพ์เฉพาะผิวขอบ เป็นลักษณะเกลียว
  • Surface Mode คือโหมดที่ยอมพิมพ์ไฟล์งานที่เป็น surface (ไม่มีความหนา)
  • Skirt คือ เส้นที่ฉีดทิ้งรอบงาน ก่อนพิมพ์ตัวชิ้นงานจริง
  • Brim คือ แผ่นที่ยื่นออกไปรอบๆชิ้นงาน ช่วยเพิ่มการยึดเกาะกับฐานพิมพ์ให้แน่นยึ่งขึ้น
  • Raft คือ แผ่นรองพื้นระหว่าง ชิ้นงานและฐานพิมพ์ ช่วยให้นำชิ้นงานออกจากฐานได้ง่ายขึ้น
  • Support คือ โครงสร้างที่ฉีดสร้างขึ้นมาเพื่อรองรับชิ้นงานที่เอียงหรือลอยกลางอากาศ(overhang)
  • Support Placement คือ จุดที่ต้องการสร้าง support มารองรับ
  • Support Pattern คือ ลักษณะโครงสร้างของ support
  • Support density คือ ความหนาแน่นของ support
  • Support Overhang Angle คือ มุมองศาที่จะเริ่มมีซัพพอตมารับ
  1. กด Generate G-code เพื่อสร้าง G-code สำหรับสั่งพิมพ์ และตรวจสอบปริมาณพลาสติกที่ใช้ และระยะเวลาที่พิมพ์ได้จากมุมด้านขวาล่าง แถบด้านขวาสามารถกดเลื่อนดูลักษณะการพิมพ์ได้่

การสั่งพิมพ์

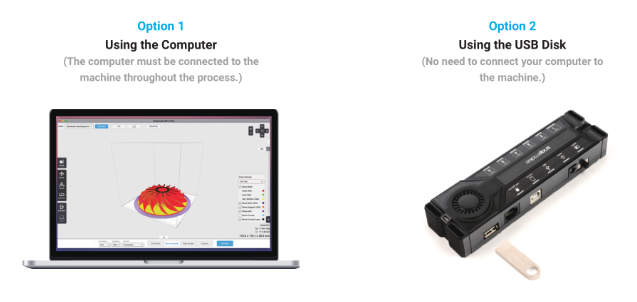

เลือกวิธีการสั่งพิมพ์ มี 2 แบบ คือ พิมพ์ผ่านคอมพิวเตอร์ หรือ พิมพ์ผ่าน USB Disk

พิมพ์ผ่านคอมพิวเตอร์

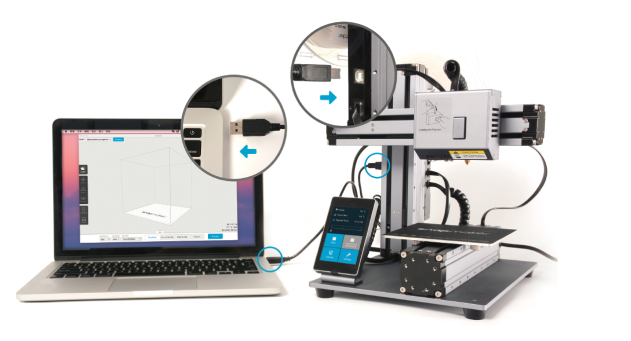

  1. เชื่อมต่อ เครื่อง Snapmaker ผ่านสาย USB

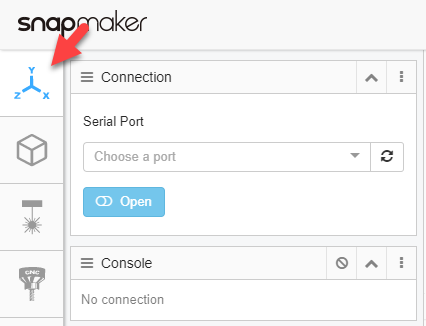

  1. เลือกสัญลักษณ์ แกนXYZ (Workspace) > Connection > กด Refresh > เลือกPortที่ต่อกับเครื่อง Snapmaker > กด Open
  1. เมื่อเชื่อมต่อได้แล้ว กลับไปที่เมนูสัญลักษณ์กล่อง(3D Printing G-code Generator)

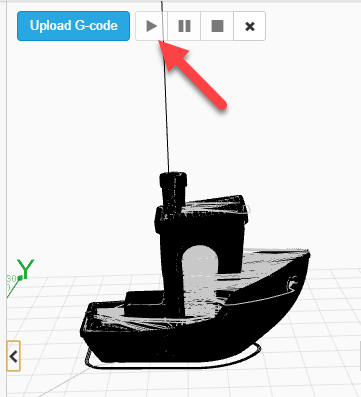

กด Load G-code to Workspace และสั่งพิมพ์ด้วยปุ่มRun (สัญลักษณ์ปุ่ม Play)

พิมพ์ผ่าน USB Disk

  1. เสียบ USB Disk กับคอมพิวเตอร์

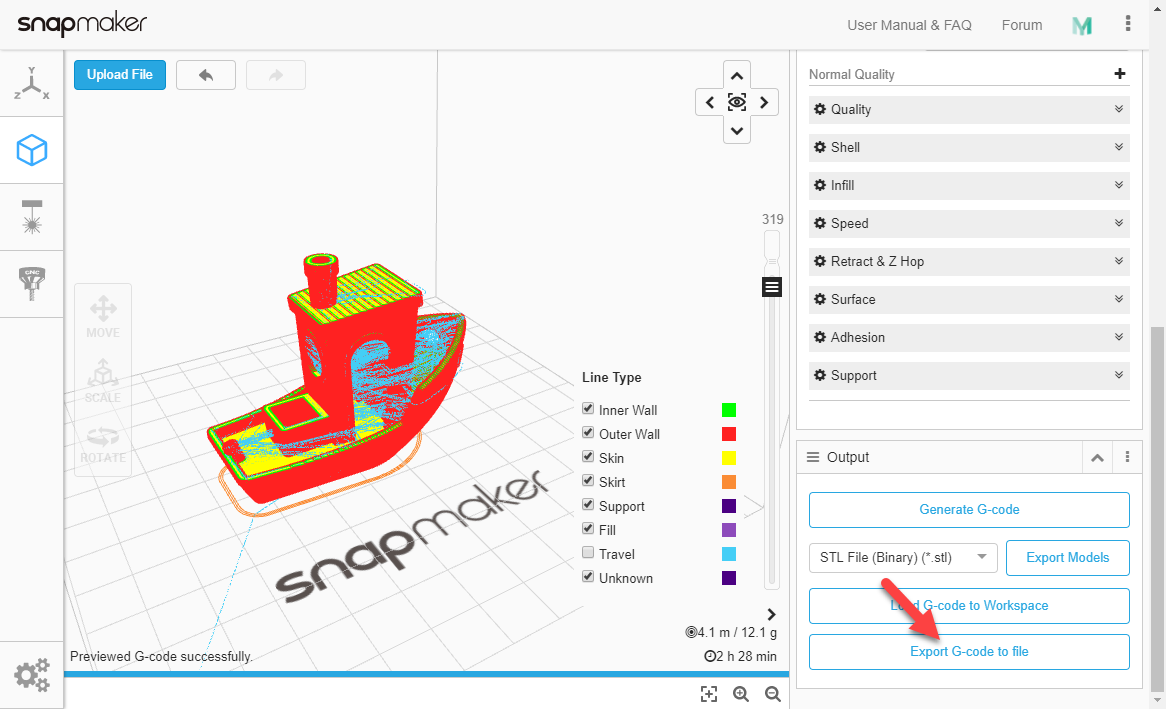

  2. กด Export G-code to file และเลือกเซฟลง USB Disk ที่เสียบไปก่อนหน้านี้

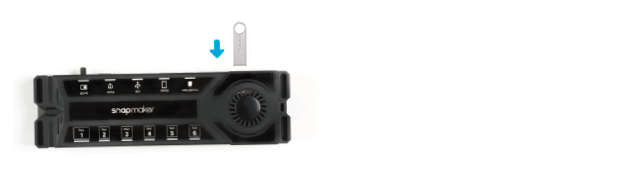

  1. นำ USB Disk ไปเสียบแผงควบคุมเครื่อง snapmaker

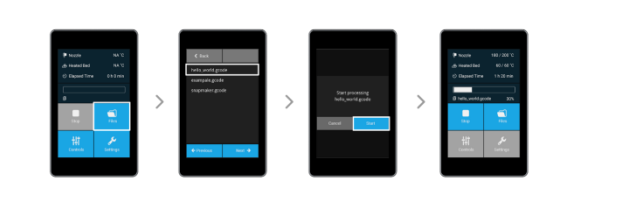

  1. บนจอสัมผัส เลือก Files > เลือกชื่อไฟล์ที่เซฟมา > กด Start

หลังจากนั้นเครื่องจะเร่งอุณหภูมิให้ถึงค่าที่ตั้งในโปรแกรมแล้วเริ่มพิมพ์เองจนจบงาน
